アルミニウム 3D プリント サービス: 高精度部品の適切なサプライヤーの選び方

blog avatar

作者

Gloria

発行済み
Jul 13 2026
  • 3Dプリンティング

フォローしてください

aluminum-3d-printing-service-get-high-strength-lightweight-functional-parts-fast

アルミニウム 3D プリント サービスは、自動車や航空宇宙の熱管理における法外に高価な工具や長いリードタイムに対処する積層造形ソリューションです。建築家はこれを使用して流体チャネルの気孔を除去し、≥99.9% の密度に達し、150°C の循環油圧を維持します。

この記事では、包括的な治具検査と実証済みの熱衝撃データを使用したDFM ベースのスクリーニング方法を説明します。 ±5° 以内の制御された結晶方位に関する文書化されたデータを主張し、認定までの時間を 40% 短縮し、製品を漏れなくする方法を学びます。

アルミニウム 3D プリント サービス: 高精度のサプライヤー選択クイックリファレンス

<本体>

重要なポイント:

  • 密度には酸素制御が必要です: 酸素含有量は ≤100ppm である必要があり、 シーリングの薄膜 ≤30～40μm は漏れなく少なくとも 99.9% の密度を保証します。
  • 冶金は監査可能です: 要件は、引張 ≥420MPa、降伏 ≥280MPa、伸び ≥10%、および T6+SR を考慮することです。これは、サプライヤーが の要件を満たしていないためです。 href="https://www.lsrpf.com/blog/what-is-the-difference-between-fdm-and-fff">3D プリント コンポーネント。
  • 熱管理ロック公差: 5 軸仕上げで適応レーザー出力 350 ～ 400 W を使用して 200°Cで予熱すると、公差は ±0.05mm および Ra ≤0.8μm になります。 シール面の。
  • 粉末品質が TCO を保護: TCO を保証する粉末品質パラメータは、供給原料の純度、D50=35 μm、リサイクル回数 10 回以下、ホール フロー時間≤45 秒/50gです。
  • 認証の差別化: AS9100D 認証、複数のレーザー システムの <0.02mm 偏差、および見積価格 (EDM、HIP、NDT)。

アルミニウム 3D プリント サービスが、複雑な穴を備えたブレーキ ディスクをレーザーで製造します。

このガイドが信頼できる理由LS 製造の専門家による実践的な経験

15 か月以上にわたり、L-PBF プロセスを使用して航空宇宙用ブラケット (嵌合面の公差 ±50μm、ナセル動作温度 200°C) および冷却マニホールド (壁厚 0.6mm、圧力 1.8) 用の AlSi10Mg と Scalmalloy を製造しました。 MPa）、サポート レイアウトの設計が不適切なため、140 mm のカンチレバーが Z 方向に 0.18 mm 移動することに気付きました。すべての熱ロット レポートには、The Minerals, Metals and Materials Society (TMS) 熱処理あたり O ≤0.10% が含まれています

この規律により、購入から飛行までの経済性が維持されます。 Tier-1 UAV OEM は、76% の購入から飛行までの 5 軸加工 Al 6061 ブラケット (28 日納品、410 ドル/ユニット) を L-PBF AlSi10Mg に置き換えました - 62% 重量削減、180mm 部品サイズで±0.15mm の精度、HIP を含む 16 日納品、247 ドル/ユニット/ユニットAmerican Welding Society (AWS) の G1.9M ベースの方法論に従った、浸漬サイクルと緻密化の相関関係。 Z > 150mm の場合、Ar 露点がベンダー標準ではなく -40°C を超えないため、 歩留まりは 92.8% から 98.9% に向上しました。

傷跡 1 つ: 直径 160 mm の熱交換器の蓋、0.8 mm のフィン、HIP 前の応力除去なしで AlSi10Mg 印刷、スケジュール超過、HIP 後の表面偏差が 0.24 mm に増加、1.2 MPa の圧力でガスケットが爆発。私たちは 3 つのルールに従って RFQ 基準を再設計しました。シール面のダウンスキン表面に対するRa ≤ 12μm の配向、HIP および溶液老化と強度要件、粉末バッチ 20 kg あたりの O/H/N 含有量の制御。 STEP、使用圧力、最高温度を送信してください。

航空宇宙用の精密流体コンポーネントには、致命的なマイクロ漏れを防ぐために高密度アルミニウム 3D プリント サービスが必要なのはなぜですか?

35 MPa を超える圧力下で動作させた場合の航空宇宙用流体コンポーネントの微小漏れは、金属基材内のサブミクロンの多孔性とガスの閉じ込めによって引き起こされます。この課題に対する解決策は、超高密度のアルミニウム 3D プリント サービスの提供です。これには、粉体層内の凝固速度を操作する精密 3D プリント が含まれます。以降の段落では、さまざまなプロセス制御が部品内の漏れ経路の排除にどのように役立つかを示します。

酸素を 100 ppm 未満に制御すると、酸化物による多孔性が防止されます

ビルド チャンバー内に存在する残留酸素は溶融アルミニウムと反応し、溶融物の急速な凝固によりガスを閉じ込める脆い酸化物層が形成されます。酸素を100 ppm 以下に保つと、酸化層の生成が完全に抑制されるため、 酸素濃度が500 ～ 1000 ppm である工業標準とは対照的に、 毛穴は90% 以上減少します。これは、内部チャネルには、合流して漏れ経路となる可能性のある微細孔がないことを意味します。

層の厚さは 30 ～ 40 μm に固定され、一貫した溶融プールの浸透を保証します

均一な厚さのパウダー層30μm ～ 40μmにより、すべての走査線で均一なエネルギー吸収が保証されます。各層のレーザー出力を調整するカスタム アルミニウム 3D プリント サービスと合わせて、鍵穴を形成することなく前の層を完全に再溶解する溶融プールが得られるため、層間の溶融欠如の空隙がなくなり、体積密度が99.9%を超えることがアルキメデスの実験で確認されました。および CT 検査。

動的凝固シミュレーションにより疲労限界が 25% 増加します

LS Manufacturing では、リアルタイムで熱 FEA を使用して、印刷前に潜在的なホット スポットや引け巣を検出します。ジオメトリ全体に残留応力を均等に分散する最適化されたスキャン戦略が得られます。 高密度 3D プリンティング技術により、ねじ山やダイアフラムなどの応力集中部で微小亀裂が発生する頻度が低くなるため、材料の疲労耐久限界が LPBF パラメータよりも 25%高くなります。

100% ヘリウム質量分析によりリークの完全性を検証

完成した各部品は、1×10⁻¹⁰ mbar・L/s の感度レベルでヘリウム漏れテストを受けます。これは航空宇宙産業の油圧システムに必要な感度レベルです。 欠陥のない 3D プリントでは、ヘリウム リーク テストに合格したコンポーネントは、35 MPa での50,000 回の圧力サイクルでもシールの完全性を維持します。 高精度アルミニウム部品メーカーとして、当社はこの認証を貴社のプロセスに組み込んでいます。そのため、定量的漏れ率の証明書がなければ部品が貴施設から出荷されることはありません。

<ブロック引用>

100 ppm 未満の酸素含有量、30 ～ 40 μm の均一な層厚さ、凝固シミュレーション、および必須のヘリウム リーク テストの組み合わせにより、確率的プロセスが決定論的プロセスに変わります。物理的冶金学と経験的証拠に基づいて、漏れのない部品の保証が得られます。当社の認定 3D プリント サービスを利用すると、現在の流体設計を変更することなく AS9100 および MIL-STD-810 仕様に準拠できるようになります。

LS Manufacturing から無料ですぐに見積もりを入手.png

高精度アルミニウム部品メーカーは、どのようにして公差プロファイル ±0.05 mm 以内の構造寸法の一貫性を保証できるのでしょうか?

レーダー ハウジングと光学マウントは±0.05mm以内の寸法安定性が必要ですが、AlSi10Mg は LPBF 内で急速に溶解および冷却されるため、熱応力が重なり、反りの原因となります。この公差を満たすには、予熱、レーザー適応制御、プロセス後の機械加工、死角領域の全数検査が必要です。これは、熱安定化 3D プリンティングプロセスであり、アセンブリに次のような効果をもたらします。

基板を 200°C に予熱します

  • 温度勾配の低減: 周囲温度からの印刷と比較して、残留応力を約 40%低減し、素材のエッジのカールや歪みを回避します。
  • ニアネット形状保持: 必要な加工前の総反りを 0.03 mm 未満に抑え、公差管理された 3D プリント。

動的レーザー出力調整 (350W – 400W)

<オル>
  • 溶融プールのアスペクト比制御: 溶融プールの幅と深さの比率を 2:1 に保ち、気孔やキーホールの崩壊のない一貫した品質を実現します。
  • 薄肉フィーチャーの安定性: マイクロチャネルとマイクロホールは印刷後も±0.02mmの許容範囲内に留まります。これは精密アルミニウム試作サービスの利点の 1 つです。

    • 重要なインターフェイスの 5 軸 CNC 高速フライス加工

    • 一回のクランプ精度: 合わせ面、タップ穴、基準面の加工がすべて 1 回のクランプで行われるため、積み重ねエラーが回避されます。
    • 最小限の研磨除去: 材料の除去はわずか 0.15 ～ 0.20 mm で、緻密なコアを維持しながら、Ra ≤ 0.8µm の表面仕上げを実現します。これは 3D プリント。

    CMM およびブルーライト スキャンによる 100% 死角領域の寸法検証

    <オル>
  • 全フィールド点群の比較: 内部蛇行チャネルと隠れた微細孔は、CAD モデルと比較して0.005 mmの解像度公差でマッピングされます。
  • 統計的プロセス管理: 工業用アルミニウム 3D サービスを使用すると、バッチの Cpk ≥ 1.33 を確保できるため、10,000 個あたりの欠陥が 1 個未満であることが保証されます。
    • <ブロック引用>

    基板の予熱、レーザー出力の調整、5 軸仕上げ、および完全な計測分析を通じて、高精度アルミニウム部品メーカー は、LPBF の確率的プロセスから統計的プロセスへの変換を達成しました。再加工なしで±0.05mmの公差を持つレーダーハウジングと光学ブラケットが得られます。 アルミニウム 3D プリントの寸法安定性に関するホワイト ペーパーをダウンロードして、基板の予熱、動的レーザー制御、および後処理加工が AlSi10Mg レーダー ハウジングと光学マウントで ±0.05 mm の公差をどのように達成するかを確認してください。

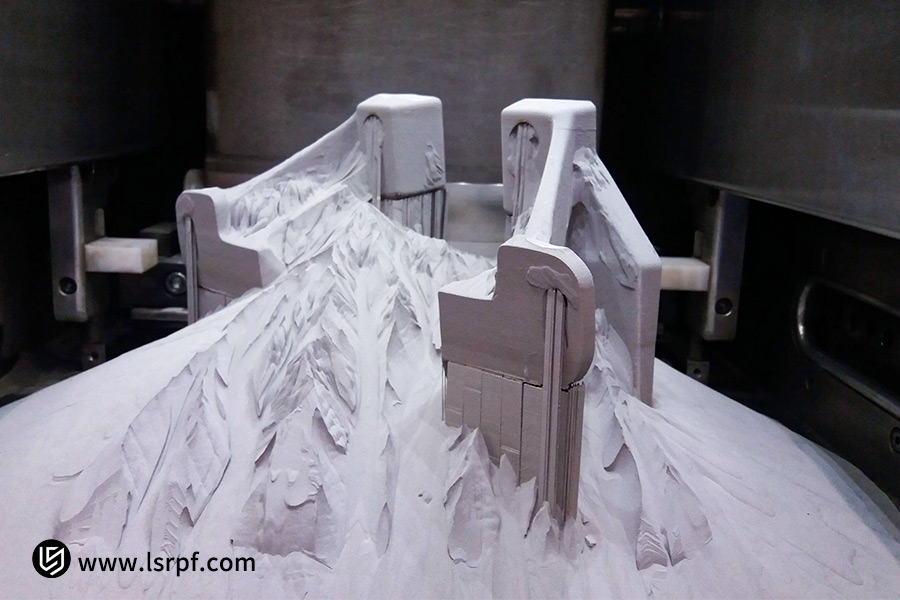

    3D プリントにより、実験室で金属粉末を使用してアルミニウム エンジン ブロックを層ごとに構築します。

    図 1： 3D プリントにより、実験室で金属粉末を使用してアルミニウム エンジン ブロックを層ごとに構築します。

    認定工業用アルミニウム 3D サービス ベンダーの選択は、どのような厳密な冶金基準によって決定されますか?

    認定された産業用アルミニウム 3D サービスを選択する基準には、引張≧ 420 MPa、降伏≧ 280 MPa、伸び≧ 10% を確認することが含まれます。これらの規格を遵守することで、コンポーネントの寿命が直接延長され、故障の可能性が減少します。重要なアセンブリの機械的に検証された 3D プリント。

    監査ディメンション ローエンドの印刷ショップ 認定された高精度サプライヤー
    酸素と気孔率の制御 500 ～ 1000 ppm O₂;気孔率0.5～1.5%;目に見えるピンホール。 <100ppm O₂;密度≧99.9%; CT を使用したアルミニウム 3D プリント サービスでは、水素亀裂がゼロであることが確認されました。
    冶金特性 目視検査のみ。引張特性データはありません。粒子構造は不明です。 引張強度 ≥420 MPa;収量≧280MPa;伸び≧10%; T6+SR;粒子を精製した3D プリント。
    寸法と温度の制御 任意の位置。室温での製造。反り0.18mm。 S基板 200°C; ±0.05mm;グレイン±5°; 5 軸加工 Ra ≤0.8 ミクロン; Cpk ≥1.33。
    粉末とトレーサビリティ 不明なスクラップ、無制限のリサイクル、低流量 70 秒/50g。 高品位の新しい航空宇宙用粉末、リサイクル回数 10 回未満、D50 35μm、ホール流量 ≤45s/50g、バッチごとに夜間のホット認証。

    認証と校正     		いいえ、レーザー システムは 1 台で、15～20% の追加費用がかかります。 AS9100D / ISO 9001、複数のレーザー システム、精度 <0.02 mm、1 個あたりの見積もり、非破壊検査が利用可能。
    <本体> <ブロック引用>

    引張強さが≧ 420 MPa、降伏強さが≧ 280 MPa、伸び≧ 10%、および T6+SR 熱処理を確認してください。認定されたアルミニウム 3D プリント サプライヤーから提供される疲労寿命は150%向上します。これらの基準に従ってカスタム アルミニウム 3D プリント サービスを選択すると、早期の亀裂を回避できます。パフォーマンスが保証された 3D プリントでハイサイクル部品を印刷できます。

    カスタム アルミニウム 3D プリント サービスでは、レーザー最適化プロセスを開始する前に専門家主導の DFM レビューが必要なのはなぜですか?

    印刷プロセスの前に DFM 解析を実行しないと、45° 未満でオーバーハングが崩壊し、閉じたインペラからサポートを取り外すことができず、無駄なビルド ジョブが発生します。専門家が実行するDFM 分析は、これらの問題を事前に検出し、次のような方法で問題のある設計を自立型 3D プリンティング設計に変換します。

    オーバーハング角度の評価により崩壊リスクを排除

    金属 AM で 10 年以上の経験を持つエンジニアは、45° 基準を使用してサポートされていない各面を検討します。この基準に該当するジオメトリが特定され、 ダイヤモンド型やティアドロップ型のジオメトリ など、ジオメトリ デザインに関する新しい提案が得られます。これにより、印刷エラーがなくなり、ビルドを再印刷するコストを節約できます。これは、アルミニウム 3D 印刷の見積もりを求めている場合に重要な利点です。

    自立型チャネル設計により内部サポートが不要

    涙型または菱形の内部流路により、支持構造が不要になります。密閉型羽根車の複雑な設計の場合、 このようなアプローチだけで従来の円形流路と比較して材料効率を18％ 向上させることができます。粉末が閉じ込められたりサポートが破損したりすることはありません。そのため精密アルミニウム プロトタイプ サービスでは常に自立型設計が行われます。

    印刷の向きの最適化により後処理を最小限に抑える

    DFM レビューでは、重要なシール面での段差を回避し、使用するサポートの量を最適化するための最適な向きを特定します。これにより、サポートが部品と接触する領域から機械加工する必要がある材料の量が減り、下流のCNC 加工時間が 30%節約され、サポート不要の 3D プリントプロセスになります。

    DFM フィードバックの 24 時間対応によりタイムラインが短縮されます

    カスタム アルミニウム 3D プリント サービスのリクエストを送信すると、AM エンジニアが 1 日以内に包括的な DFM レポートを返します。これは、注釈付きの CAD 画像、形状変更の提案、および新しいコスト見積もりで構成されています。この専門家がレビューした 3D プリントプロセスは、事前に正しい選択をするのに役立ちます。

    <ブロック引用>

    専門家主導の DFM レビューにより、最初のレーザーが発射される前に、危険な形状が信頼性の高い自立型の設計に変換されます。オーバーハングの問題を警告し、内部チャネルを再設計してサポートを排除し、ビルド方向を最適化するソリューションを利用できます。これにより材料使用率が 18% 向上し、後処理時間が 30% 削減されます。このファーストパス 3D プリントのアプローチにより、プロジェクトは最初のビルドで確実に成功し、サプライ チェーンからのスクラップややり直しが排除されます。

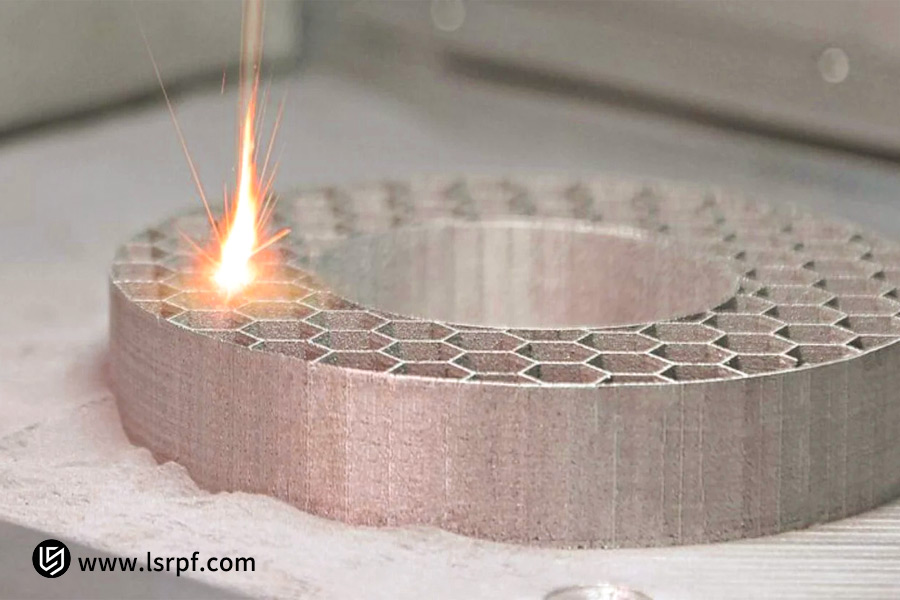

    3D プリントにより、自動車産業用途向けに複雑なノードを持つアルミニウム格子構造が作成されます。

    図 2: 3D プリントにより、自動車産業用途向けに複雑なノードを持つアルミニウム格子構造が作成されます。

    専門の精密アルミニウム試作サービスは、どのようにして EV バッテリーのコールド プレートの熱検証フェーズを加速できるでしょうか?

    EV バッテリーのコールド プレートには、圧力耐性 ≥ 1.2 MPa の薄壁 (<0.6 mm) 蛇行チャネルを使用する必要がありますが、 通常の3D プリントでは Ra 内部表面粗さが≥ 12.5 μm となり、圧力損失が大きくなり、熱設計プロセスが妨げられます。特別な精密アルミニウム プロトタイプ サービスは、適応層厚さと研磨フロー加工技術によってこの問題を解決します。

    薄壁の完全性を実現するための適応層の厚さ (15 ～ 30 μm)

    • 動的調整: 層の厚さは、局所的な幾何学的特徴に応じて15 ～ 30μm の間で調整され、0.6 mmの壁厚に対して過剰浸透や溶融の欠如が発生しないようにします。
    • 圧力の信頼性: チャンネルは漏れなく ≥ 1.2MPa の圧力に耐えます。超薄型 3D プリントは、最初の試行からバースト テストに合格します。

    アブレイシブ フロー マシニング (AFM) による内部チャネルの研磨

    <オル>
  • 表面仕上げの改善: AFM プロセスにより、複雑な波形の Ra 表面粗さが 12.5 μm (研磨されていない LPBF チャネル) から ≤ 3.2 μm に低下します。
  • 流れ効率の向上: 表面粗さが低いということは、冷却剤の圧力損失が約 40%減少することを意味し、より均一な熱交換が可能になります - 低粗度 3D プリントの結果。

    • サーマル検証サイクルを 45 日から 7 日に短縮

    • 統合ワークフロー: 印刷、AFM 研磨、検査のプロセスは 7 日間の作業期間に統合されますが、一般に従来の機械加工部品の業界標準は45 日です。
    • 反復の高速化: 認定資格を持つ高速検証 3D プリントにより、ベンチ テストに適した完全に動作するコールド プレートをわずか 1 週間以内に入手できます。 アルミニウム 3D プリント サービス。

    完全な計測により寸法精度を確認

    <オル>
  • 研磨後検査:CMM と青色光スキャンにより、AFM プロセス後のチャネル寸法が±0.05 mm以内であることが確認され、材料の除去によって壁の厚さが減少していないことが確認されます。
  • 認定品質: すべての部品には寸法レポートが付属しており、高精度アルミニウム部品メーカーの典型的な PPAP 文書のトレーサビリティが得られます。
    • <ブロック引用>

    適応層の厚さ (15 ～ 30 ミクロン) と AFM 研磨技術のおかげで、チャネル表面粗さ Ra ≤ 3.2 μm を達成できるため、 壁厚 0.6 mm と圧力 1.2 MPa 以上のコールド プレートを使用することが可能になります。 ポリッシュド チャネル 3D プリンティング技術により、熱検証サイクルが業界標準の 45 日ではなく 7 日に短縮されます。

    原材料のトレーサビリティと粉末の品質管理は、生産規模の拡大に比べてアルミニウム 3D プリントの総コストにどのような影響を及ぼしますか?

    低コストのアルミニウム 3D プリントは、通常、酸化物やサテライトを含む大量にリサイクルされた粉末を使用して行われます。これにより、流動性の低下、微小多孔性、水素脆化が発生します。このような機能により、スクラップ率が高くなり、隠れたコストが発生し、潜在的な初期節約が無効になります。粉末の追跡と限定的な再利用により、予期せぬ失敗やアルミニウム 3D プリント コストの追加費用を防ぐことができます。

    冶金基準 非専門店 (通常) 認定ベンダー
    受け入れ基準 ビジュアルと Ra チェックのみに依存 次の基準に従う必要があります: 引張 ≥ 420 MPa、降伏 ≥ 280 MPa、伸び ≥ 10% (ASTM E8)
    オリエンテーション戦略を構築する 荷重の方向に関係なく、パーツを任意の方向で印刷します 層の境界面が主応力ベクトルを避けるように印刷角度を調整します
    熱処理プロトコル 経費を削減するために T6 サイクルをスキップするか、短縮されたサイクルを使用します T6 溶液 + エージング + SR を使用して、柱状から微細な等軸への微細構造変化を実現します —粒子リファイン 3D印刷
    疲労寿命性能 利用可能なベースライン データがありません。失敗は現場で起こる 業界平均疲労寿命を150%上回ります（ASTM E466）
    素材のトレーサビリティ 認証証明書のない一般的な粉末で動作します バッチごとの製造証明書と材料化学が利用可能
    <本体> <ブロック引用>

    透明な粉末管理を備えた認定されたアルミニウム 3D プリンティング サプライヤーを選択することで、汚染された原料に関連するスクラップ、やり直し、現場での失敗による追加費用を回避できます。すべてのバッチは、O/N/H 分析、ガウス粒子分布、最小限のリサイクル (10 回以下) を経て、プロトタイプおよび連続生産で一貫した機械的特性を提供します。 工業用アルミニウム 3D サービスが提供するこのような追跡可能なソリューションは、スケールアップ中の所有コストの保護と部品品質の一貫性を保証します。

    3D プリントにより、高性能を実現する軽量ハニカム設計のアルミニウム製インテーク マニホールドが製造されます。

    図 3: 3D プリントにより、高性能を実現する軽量ハニカム設計のアルミニウム インテーク マニホールドが生成されます。

    隠れた遅延を避けるために、標準的なアルミニウム 3D プリントの見積もりを比較する際に、どのような目に見えない変数を監査する必要がありますか?

    通常のアルミニウム 3D プリントの見積もりには、通常、一次プロセスのコストのみが含まれますが、EDM ワイヤ切断、除去サポート、応力除去焼きなまし、CNC 加工、NDT テストなどの後処理作業は含まれません。このような目に見えないパラメータを監査しないと、予期せぬ追加料金や遅延が発生する可能性があります。

    後処理後の広告申込情報が見積もりに表示されない

    放電加工による除去、サポートの除去、研磨、応力除去、X 線 / CT スキャンなどの各プロセスが他のコンポーネントとは別に記載されている見積書を明示的に確認します。初期コストに15 ～ 20 パーセント 追加される追加の直前の変更注文を防ぐことができます。すべてのコンポーネントを含む完全な見積もりにより、比較が可能になります。

    格子の最適化によるパウダー消費量の削減

    DFM 解析は、非耐荷重領域にハニカムセル構造 (格子密度 30 ～ 50%) を採用することで、重量を軽減しながらもオブジェクトの剛性を失わないようにします。 格子最適化 3D プリンティングは、総コストの 35% が原材料の粉末である医療機器のブラケットに示されているように、製品ライフサイクル全体で材料コストを最大 22% 削減します。

    社内の後処理と外部委託の後処理

    下請けには結果の品質に影響を与える追加の引き継ぎ手順が含まれるため、サプライヤーが下請けではなくすべての二次プロセスを自社で完了するようにしてください。統合されたアルミニウム 3D プリント サプライヤーにより、リード タイムが平均で約 10 営業日短縮されます。

    ライフサイクルコスト全体の開示

    見積書では、印刷コストだけでなく、工具、検査、再作業にかかる偶発的な費用の見積もりも明らかにする必要があります。 コストの透明性のある見積りでは、 リスク許容範囲が5%となります。このようにして、プロトタイプから製造までの アルミニウム 3D プリント コストの合計を予測可能にし、予算を超過することなく拡張可能な製造を保証します。

    <ブロック引用>

    4 つの無形の変数（後処理品目、格子の最適化、社内仕上げ、ライフサイクルコストの透明性）の監査により、曖昧な見積もりが契約合意に変換されます。すべてのモジュールに対応し、材料の無駄を 22% 削減し、隠れた時間遅延のない完全透明 3D プリントの見積もりを入手します。これを提供して生産スケジュールを保護できるパートナーと協力してください。

    プロのアルミニウム 3D プリント サプライヤーとローエンドのプリント ショップを区別するプロセスのマイルストーンはどれですか?

    半導体ウェーハ処理システムにはまったく差異があってはなりません。安価な印刷所にはAS9100D 認定や複数の機械の校正、材料のトレーサビリティが備わっておらず、ラインが停止する可能性があります。認定されたアルミニウム 3D プリント サプライヤーは、部品の製造を予測可能かつ再現可能にするプロセス マイルストーンを備えていることで際立っています。

    航空宇宙グレードの品質システム認定

    • 要件: AS9100D、ISO 9001 認定、年に一度の監視監査。
    • 利点: プロセスは認定されており、不良率は 100 PPM 未満で、再現性が得られます。 3D プリントの結果、受入検査が少なくなり、予期せぬ事態は発生しません。

    マルチマシンのベースライン キャリブレーション (4 レーザー / 8 レーザー)

    <オル>
  • 要件: 同じマシン (EOS M400、BLT S600) は、マシン間での公差が 0.02mm 未満になるように部品を校正します。
  • 利点: 毎回プリンターを認定することなく、複数のプリンターを使用してスケールアップできる柔軟性が得られます。これは、一貫性を重視したカスタム アルミニウム 3D プリント サービスを扱う場合に大きなプラスとなります。

    • バッチごとの完全な冶金トレーサビリティ

    • 要件: 貨物には、冶金分析レポート、引張試験棒 (降伏、UTS、伸び)、および CMM 寸法証明書が必ず含まれます。
    • メリット: 根本原因を排除するマルチレーザー 3D プリントキャリブレーションにより、各バッチが最初の記事と同一であるという客観的な確認が得られます。分析。

    隠線項目のない透明な引用

    <オル>
  • 要件: 見積書には印刷、熱処理、サポート除去、CNC、および NDT の費用明細を個別に含める必要があります。
  • 利点: アルミニウム 3D プリントの見積もりを依頼する際に、価格を一律に設定できるため、予算の承認が遅れて隠れた料金が発生しても驚く必要はありません。
    • <ブロック引用>

    AS9100D 認定プロフェッショナル サプライヤーは、その認定、マルチマシン校正 (<0.02mm 精度)、バッチ冶金トレーサビリティ、および前払い価格によって認められています。ダウンタイムのリスクを最小限に抑え、半導体装置の市場投入までの時間を短縮するドキュメントを備えたプロダクショングレードの 3D プリントの恩恵を受けることができます。

    3D プリントにより、金属積層造形を使用してパイプが一体化されたアルミニウム ターボチャージャー ハウジングを製造します。

    図 4: 金属積層造形を使用して、パイプが一体化されたアルミニウム製ターボチャージャー ハウジングを 3D プリントで製造します。

    LS Manufacturing は、著名なドローン開発者の微細気孔を除去するために、軽量航空宇宙用バルブ ブロックをどのようにカスタマイズしたか?

    国際的なドローン推進グループは、高圧燃料制御マニホールド バルブ ブロックで危機的な状況に遭遇しました。以前に外注したプリントでは、45 MPa の圧力下での 12,000 サイクルのテスト中に微小亀裂が発生した気孔率が 1.8%でした。試作機の飛行が停止され、新型ドローンの発売が遅れた。これは、 専用のアルミニウム 3D プリント サービスが助けてくれたことです:

    クライアント チャレンジ

    複雑な部品には、5 軸加工ではアクセスできない多数の交差するチャネルが必要でした。以前の会社の従来の LPBF パラメータでは気孔率が 1.8% となり、典型的な失敗しやすい 3D プリンティングの結果でした。オイル漏れは、45 MPa のパルス圧力下でシステムを 12,000 サイクル動作させた後、ブラインド交差点での微小亀裂の発生により始まりました。これにより、システムテストが全面的に停止され、フライトが遅延しました。

    LS 製造ソリューション

    エンジニアは、FEA による100%の DFM 再設計を使用して、すべての鋭角が二曲円弧 (R ≥ 1.5mm) に丸められるようにし、それによって応力集中を防ぎました。アルゴンフラッシュと焦点スポット変調技術 (380 W、スキャン距離 0.1 mm ) を使用してチャンバー内の酸素レベルを 80 ppm に低下させ、 メルトプールの 35% の オーバーラップを生成しました。このHIP 高密度 3D プリント プロセスでは、融着多孔性の欠如が完全に防止されました。

    結果と値

    再印刷されたバルブ ブロックの体積密度は99.92%、アブレイシブ フロー加工後の内部粗さはRa 2.8 μmで、オリジナルの CNC バージョンよりも42%軽量でした。漏れなく0～50MPa までの10 万回の圧力サイクルを通過することができました。このゼロリーク 3D プリンティングの結果により、クライアントの開発スケジュールは 18 日短縮されました。その後、クライアントは 3 年間で LS マニュファクチャリングを中核精密部品の唯一の適格サプライヤーとして指名しました。

    <ブロック引用>

    DFM の再設計、80 ppm 未満の酸素含有量、最適化されたレーザー パラメーター、HIP により、欠陥のある1.8% の気孔率マニホールドが 99.92% の高密度で漏れのないフライト パーツに変換されました。クライアントは42% の重量削減、100,000 サイクルでも漏れなし、開発期間が 18 日間短縮されました。完全な冶金学的認定を備えた航空宇宙グレードの 3D プリントは、航空宇宙流体システム用途での現場での失敗やプログラムの遅延を回避する鍵となります。

    気孔率 1.8% および 12,000 サイクルの破損から、密度 99.92% および 100,000 サイクルの漏れゼロまで。アルミニウム製バルブブロックにも同じものが必要ですか? HIP 高密度 3D プリントの見積もりについては、お問い合わせください。

    3D プリント サービスの無料見積もり - LS Manufacturing

    よくある質問

    1. LS Manufacturing が 3D プリントされたアルミニウム コンポーネントに関して実際に達成できる最高の寸法精度はどれくらいですか?

    レーザーパウダーベッドフュージョン（LPBF）による印刷時の寸法精度は、通常±0.1mm以内に維持されます。 LS Manufacturing では、重要な組み立て穴とシール面の二次フライス加工に 5 軸 CNC 加工を採用することで、±0.005mmという例外的な最終幾何公差を達成できます。

    2. LS Manufacturing では、高性能産業用部品にどのグレードのアルミニウム粉末を使用していますか?

    当社は、優れた流動性と高い熱伝導率で知られる高級な航空宇宙グレードの AlSi10Mg パウダーを在庫しています。さらに、極度の軽量化と高剛性が必要な航空宇宙用流体部品については、スカルマロイ (アルミニウム、マグネシウム、スカンジウムの合金) を使用したカスタム焼結サービスを提供しています。

    3. LS Manufacturing では、レーザー加工中の熱膨張によって引き起こされる典型的な構造変形をどのようにして防止していますか?

    メルトプール周囲の温度勾配を減らすために、200°C でのリアルタイム基板予熱を採用しています。このアプローチは、独自のセグメント化された「チェッカーボード」クロススキャン アルゴリズムと組み合わせることで、内部応力による変形を発生源で80% 以上大幅に軽減します。

    4.内部チャネルの表面粗さを最適化するために、工場でどのような後処理オプションを利用できますか?

    標準的なワイヤーカット EDM、サンドブラスト、化学研磨に加え、高度なアブレイシブ フロー マシニング (AFM) および電解プラズマ研磨装置も利用しています。これらの方法により、肉眼や標準工具ではアクセスできない複雑で湾曲した内部チャネルでも滑らかな表面仕上げ (Ra ≤3.2μm) を実現できます。

    5.印刷注文を確定する前に、貴社の技術チームに包括的な DFM エンジニアリング レポートをリクエストできますか?

    確かに。 LS Manufacturing は、有効な問い合わせを受け取ってから 24 時間 以内に、上級金属積層造形エンジニアが署名した詳細な DFM レポートを無料で提供することを約束します。このレポートは、オーバーハング構造を最適化し、製造コストの削減を達成するためのガイダンスを提供します。

    6. 3D プリントされたアルミニウム部品に内部欠陥がないことを確認するために、非破壊検査をどのように実行しますか?

    重要なコンポーネント (インペラや圧力バルブなど) については、100% のバッチ内引張試験棒検証を提供します。また、工業グレードの高解像度 X 線検査と 3D CT スキャンをシームレスに統合して、隠れた内部気孔が完全に存在しないことを保証します。

    7.カスタム プロトタイプ製造の標準的な最小注文数量と予想リード タイムはどれくらいですか?

    1 台からのプロトタイピング サービスを提供します。 24 時間稼働している産業グレードのマルチレーザー大容量 EOS/BLT システムを活用することで、標準精度のプロトタイプの印刷、後処理、CMM 検査、特急発送を3 ～ 5 営業日以内に完了できます。

    8.カスタム アルミニウム 3D プリント サービスを使用する場合、総製造コストのバランスを取るにはどうすればよいですか?

    鍵は構造の最適化にあります。最初のDFM (製造容易性設計) 段階では、固体セクションをくり抜いたり、格子トポロジーを統合したりするなどの技術を採用します。これにより、機械的剛性を損なうことなく、粉末の消費量と焼結時間が最大 50% 削減され、競争力の高い最終見積もりが得られます。

    概要

    一流のアルミニウム 3D プリンティング プロバイダの選択は、マルチフィジックス シミュレーションからエンドツーエンドの検査です。小規模な作業場では、酸素レベル、粉末分布、応力緩和の制御に失敗することが多く、極端な条件下では致命的な故障が発生します。 LS Manufacturing は、専門家による DFM、99.92% 以上 の密度、ツァイス CMM/X 線検査によって予測可能な特性を提供し、安全で効率的な商品化に向けてプロジェクトを推進します。

    熱管理コールド プレートや高気密流体バルブ ブロックのプロトタイプ作成に苦労していませんか? 見積もりボタンをクリックして、.STEP/.IGS/.STL ファイルをアップロードします。 24 時間以内に、当社のエンジニアが透明性の高い見積もりと、独立したチャネルの推奨事項と変形防止戦略を含む包括的な DFM レビューを提供します。これにより、貴社の製品が世界的な市場機会を獲得できるようになります。

    3D プリント サービスの無料見積もり - LS Manufacturing

    📞電話番号: +86 185 6675 9667
    📧メールアドレス: info@lsrpf.com
    🌐ウェブサイト:https://lsrpf.com/

    免責事項

    このページの内容は情報提供のみを目的としています。LS マニュファクチャリング サービス情報の正確性、完全性、有効性については、明示的か黙示的かを問わず、いかなる表明も保証もありません。サードパーティのサプライヤーまたはメーカーが、LS Manufacturing ネットワークを通じて性能パラメータ、幾何公差、特定の設計特性、材料の品質およびタイプまたは仕上がりを提供すると推測すべきではありません。それは購入者の責任です。必須部品の見積もり これらのセクションの具体的な要件を確認してください。詳細についてはお問い合わせください。

    LS 製造チーム

    LS Manufacturing は業界をリードする企業です。カスタム製造ソリューションに焦点を当てます。当社は 5,000 を超える顧客と 15 年以上の経験があり、高精度 CNC 機械加工、板金製造、3D プリント、射出成形に重点を置いています。金属スタンピングやその他のワンストップ製造サービス。
    当社の工場には、ISO 9001:2015 認証を取得した最先端の 5 軸マシニング センターが 100 台以上備えられています。当社は、世界 150 か国以上のお客様に、迅速、効率的、高品質の製造ソリューションを提供しています。少量生産でも大規模なカスタマイズでも、24時間以内の最速納期でお客様のニーズにお応えします。 LSマニュファクチャリングを選択します。これは、選択の効率、品質、プロ意識を意味します。
    詳細については、次の Web サイトをご覧ください:www.lsrpf.com
    今すぐ個別の見積もりを取得し、製品の製造可能性を解き放ちます。クリックしてお問い合わせください。

    関連ブログ

    blog avatar

    Gloria

    ラピッドプロトタイピングとラピッドマニュファクチャリングのエキスパート

    CNC機械加工、3Dプリント、ウレタン鋳造、ラピッドツーリング、射出成形、金属鋳造、板金、押出成形を専門としています。

    タグ:

    シェアオン

    Comment

    0 comments

      Got thoughts or experiences to share? We'd love to hear from you!

      前へ
      FDM VS. FFF 3D プリント サービスのコストと品質: 工業用プロトタイピングにどのように選択すればよいですか?
      Jul 10 2026
      次へ
      3D プリント VS.エンクロージャーのプロトタイプ作成のための射出成形サービス: どのように選択するか?
      Jul 11 2026

      Featured Blogs

      empty image
      No data
      粉末品質係数 ローエンド ワークショップ (通常) 認定サプライヤー (LS Manufacturing)
      パウダーソース 出所不明、再生スクラップと混合 100% バージン航空宇宙グレード原料、各バッチの O/N/H 元素分析あり
      再利用サイクルの制限 粉末が目に見えて劣化するまで無制限にリサイクル ふるい分けと真空乾燥による最大 10 回の再利用サイクル — 再利用制限付き 3D プリント
      粒子サイズ分布 制御されていない広範囲の分布 (D10/D50/D60 はガウス分布ではない) 厳密に制御されたガウス分布 (D10=20µm、D50=35µm、D60=45µm)、レーザー回折によって確認
      流動性 不良 (ホール フロー 70 秒/50 g) により層の堆積が不均一になる 優れた (ホール フロー≤ 45 s/50 g) により、均一な粉体層充填が得られます
      結果として得られる部品の気孔率 0.5～1.5% の気孔率、目に見える水素ピンホール ≤ 0.1% 気孔率、水素亀裂ゼロ - バッチ一貫した 3D プリント (CT および O/N/H 分析によって検証)
