Serviço de impressão 3D de alumínio: como escolher o fornecedor certo para peças de alta precisão

serviço de impressão 3D de alumínio é a solução de fabricação aditiva que aborda ferramentas proibitivamente caras e longos prazos de entrega no gerenciamento térmico automotivo e aeroespacial. Os arquitetos o utilizam para liberar a porosidade em canais de fluido, atingindo ≥99,9% de densidade e mantendo a pressão cíclica do óleo de 150°C.

Neste artigo, você obtém uma metodologia de triagem baseada em DFM usando inspeções abrangentes de acessórios e dados comprovados de choque térmico. Você aprenderá como insistir em dados documentados relativos à orientação controlada dos grãos dentro de ±5°, reduzindo o tempo de qualificação em 40% e tornando seu produto livre de vazamentos.

Serviço de impressão 3D em alumínio: referência rápida para seleção de fornecedores de alta precisão

Principais vantagens:

• A densidade exige controle de oxigênio: O conteúdo de oxigênio deve ser ≤100ppm e o filme fino ≤30-40μm de vedação garante pelo menos 99,9% de densidade sem vazamentos.
• Metalurgia é auditável: O requisito é considerar tração ≥420MPa, rendimento ≥280MPa, alongamento ≥10% e T6+SR, pois isso não está sendo atendido pelos fornecedores para seus Componentes de impressão 3D.
• O gerenciamento térmico bloqueia a tolerância: pré-aquecimento a 200°C com potência de laser adaptável 350-400 W com acabamento de 5 eixos resulta em tolerância de ±0,05 mm e Ra ≤0,8μm de superfícies de vedação.
• A qualidade do pó protege o TCO: Os parâmetros de qualidade do pó que garantem o TCO são pureza da matéria-prima, D50=35 μm, não mais que 10 vezes reciclado e tempo de fluxo Hall ≤45 s/50g.
• Certificação Diferencia: certificação AS9100D, múltiplos sistemas de laser com desvio <0,02mm e preços cotados (EDM, HIP, NDT).

Por que confiar neste guia? Experiência prática de especialistas em fabricação da LS

De mais de 15 meses produzindo AlSi10Mg e Scalmalloy usando o processo L-PBF para suportes aeroespaciais (tolerância ±50μm face de contato, temperatura de operação 200°C nacela) e coletores de resfriamento (espessura de parede 0,6 mm, pressão 1,8 MPa), notamos que o cantilever de 140 mm se moveu 0,18 mm na direção Z devido ao design inadequado do layout do suporte. Todos os relatórios de lote de calor contêm O ≤0,10% de acordo com o processamento térmico da The Minerals, Metals and Materials Society (TMS)

A disciplina preserva a economia do buy-to-fly. Um OEM de UAV Tier-1 substituiu 76% do suporte Al 6061 usinado em 5 eixos, comprado para voar (entrega em 28 dias, US$ 410/unidade) por L-PBF AlSi10Mg - 62% de peso economizado, precisão de ±0,15 mm em tamanho de peça de 180 mm, entrega em 16 dias incluindo HIP, US$ 247/unidade, depois que ciclo de imersão correlacionado à densificação de acordo com a metodologia baseada na American Welding Society (AWS) G1.9M. O rendimento melhorou de 92,8% para 98,9%, já que o ponto de orvalho Ar não excede –40°C para Z > 150 mm, não o padrão do fornecedor.

Uma cicatriz: tampa do trocador de calor com 160 mm de diâmetro, aletas de 0,8 mm, AlSi10Mg impresso sem alívio de tensão pré-HIP, cronograma ultrapassado, desvio de superfície HIPped cresceu para 0,24 mm, gaxeta explodiu sob pressão de 1,2 MPa. Redesenhamos os critérios de RFQ de acordo com três regras: Ra Orientação ≤ 12 μm contra a superfície da pele em superfícies de vedação, HIP e envelhecimento da solução versus exigência de resistência, controle de conteúdo de O/H/N por lote de 20 kg de pó. Envie-nos STEP, pressão de serviço, temperatura máxima,

Por que os componentes de fluidos aeroespaciais de precisão exigem um serviço de impressão 3D de alumínio altamente densificado para evitar micro-lacamentos catastróficos?

Microvazamento em componentes de fluidos aeroespaciais quando operados sob pressões acima de 35 MPa são causados por porosidade submícron e aprisionamento de gases dentro do substrato metálico. A solução para esse desafio é fornecer um serviço de impressão 3D de alumínio de ultra-alta densidade, que envolve impressão 3D de precisão que manipula a cinética de solidificação dentro do leito de pó. Os parágrafos subsequentes mostram como diferentes controles de processo ajudam a eliminar caminhos de vazamento em suas peças.

Controle de oxigênio abaixo de 100 ppm evita porosidade induzida por óxido

Qualquer oxigênio residual presente na câmara de construção reagirá com o alumínio fundido, criando assim camadas de óxido quebradiças que retêm gases devido à rápida solidificação do fundido. Quando você mantém o oxigênio abaixo de 100 ppm, você inibe completamente a criação da camada de óxido e, portanto, reduz os poros em mais de 90% em oposição ao padrão industrial, onde a concentração de oxigênio é 500-1000 ppm. Isso significa que seus canais internos não possuem microporos que possam se fundir e se tornar caminhos de vazamento.

Espessura da camada fixada em 30–40 μm garante penetração consistente na piscina de fusão

Espessura uniforme das camadas de pó entre 30μm e 40μm garante absorção uniforme de energia em todas as linhas de varredura. Junto com o serviço de impressão 3D de alumínio personalizado que ajusta a potência do laser para cada camada, você obterá poças de fusão que fundem completamente a anterior sem formar buracos de fechadura, de modo que não haverá qualquer porosidade de falta de fusão entre camadas, o que significa densidade volumétrica superior a 99,9%, confirmado pelos testes de Arquimedes e CT.

Simulação de solidificação dinâmica aumenta o limite de fadiga em 25%

LS Manufacturing usa FEA térmico em tempo real para detectar possíveis pontos quentes e cavidades de contração antes da impressão. Você obterá uma estratégia de varredura otimizada que distribuirá as tensões residuais uniformemente por toda a geometria. A tecnologia de impressão 3D de alta densidade torna o limite de resistência à fadiga do material 25% maior do que os parâmetros LPBF porque microfissuras iniciam com menos frequência em concentradores de tensão, como roscas ou diafragmas.

Espectrometria de massa de hélio 100% valida a integridade do vazamento

Cada peça concluída é submetida a testes de vazamento de hélio a um nível de sensibilidade de 1×10⁻¹⁰ mbar·L/s, que é o nível de sensibilidade exigido para os sistemas hidráulicos da indústria aeroespacial. Na impressão 3D sem defeitos, os componentes que passam no teste de vazamento de hélio mantêm sua integridade de vedação em 50.000 ciclos de pressão a 35 MPa. Como fabricante de peças de alumínio de alta precisão, incorporamos essa certificação em seu processo para que nenhuma peça saia de suas instalações sem um certificado de taxa de vazamento quantitativa.

A combinação de conteúdo de oxigênio abaixo de 100 ppm, espessura de camada uniforme de 30-40 μm, simulação de solidificação e teste obrigatório de vazamento de hélio transforma um processo estocástico em um processo determinístico. Você obtém uma garantia de peças estanques com base na metalurgia física e em evidências empíricas. Nosso serviço de impressão 3D certificado permite que sua empresa cumpra as especificações AS9100 e MIL-STD-810 sem alterar os projetos atuais de fluidos.

Como um fabricante de peças de alumínio de alta precisão pode garantir consistência dimensional estrutural dentro de um perfil de tolerância de ±0,05 mm?

As caixas de radar e montagens ópticas precisam de estabilidade dimensional dentro de ±0,05mm, mas o rápido derretimento e resfriamento no LPBF do AlSi10Mg resulta em estresse térmico sobreposto causando empenamento. Para atender a essa tolerância, há necessidade de pré-aquecimento, controle de adaptação do laser, usinagem após o processo e 100% inspeção de áreas cegas, que é o processo de impressão 3D termicamente estabilizada que fornece às suas montagens:

Pré-aquecimento do substrato a 200°C

• Redução de gradiente térmico: diminui a tensão residual em cerca de 40%, em comparação com a impressão a partir da temperatura ambiente, evitando assim o enrolamento das bordas e a distorção do substrato.
• Retenção de formato próximo à rede: mantém o empenamento total abaixo de 0,03 mm antes de qualquer usinagem necessária, economizando esforços de retrabalho por meio do impressão 3D controlada por tolerância.

Ajuste dinâmico de potência do laser (350W – 400W)

1. Controle de proporção da poça de fusão: mantém a proporção entre largura e profundidade da poça de fusão em 2:1 para qualidade consistente sem porosidade ou colapso do buraco da fechadura.
2. Estabilidade de recursos de parede fina: microcanais e microfuros permanecem dentro da faixa de tolerância de ±0,02 mm após a impressão, o que é uma vantagem do serviço de protótipo de alumínio de precisão.

Fresamento CNC de alta velocidade de cinco eixos de interfaces críticas

• Precisão de fixação única: superfícies de posicionamento, furos roscados e usinagem de plano de referência ocorrem em uma única fixação, evitando erros de empilhamento.
• Remoção mínima de material: apenas 0,15-0,20mm de material é removido, preservando o núcleo denso e proporcionando acabamento superficial Ra ≤ 0,8µm — uma marca registrada de Impressão 3D.

100% de verificação dimensional de área cega via CMM e digitalização com luz azul

1. Comparação de nuvem de pontos de campo completo: canais serpentinos internos e microporos ocultos são mapeados com tolerância de resolução de 0,005 mm em comparação com o modelo CAD.
2. Controle estatístico do processo: Cpk do lote ≥ 1,33 pode ser garantido usando o serviço 3D de alumínio industrial, garantindo assim menos de 1 defeito a cada 10.000 unidades.

Através do uso de pré-aquecimento do substrato, adaptação da potência do laser, acabamento de cinco eixos e análise metrológica completa, um fabricante de peças de alumínio de alta precisão consegue a conversão do processo estocástico do LPBF em um processo estatístico. Você obtém caixas de radar e suportes ópticos com tolerância de ±0,05 mm sem qualquer retrabalho. Baixe nosso white paper sobre estabilidade dimensional de impressão 3D em alumínio para saber como o pré-aquecimento do substrato, o controle dinâmico do laser e a usinagem pós-processamento alcançam tolerância de ±0,05 mm em caixas de radar e montagens ópticas AlSi10Mg.

Figura 1: impressão 3D constrói bloco de motor de alumínio camada por camada com pó metálico em laboratório.

Quais critérios metalúrgicos rigorosos devem determinar sua seleção de um fornecedor qualificado de serviços 3D de alumínio industrial?

Os critérios para escolher um serviço 3D de alumínio industrial qualificado incluem a verificação de resistência à tração ≥ 420 MPa, rendimento ≥ 280 MPa e alongamento ≥ 10%. A adesão a estas normas garantirá o prolongamento direto da vida útil dos seus componentes e a diminuição da probabilidade de mau funcionamento. Uma impressão 3D mecanicamente validada para suas montagens importantes.

Garanta que a resistência à tração seja ≥ 420 MPa, o limite de escoamento seja ≥ 280 MPa, o alongamento ≥ 10% e o tratamento térmico T6+SR. Obtenha um aumento de 150% na resistência à fadiga com um fornecedor certificado de impressão 3D em alumínio. Selecionar um serviço de impressão 3D de alumínio personalizado com esses critérios evita rachaduras prematuras – impressão 3D com desempenho garantido para suas peças de alto ciclo.

Por que um serviço de impressão 3D de alumínio personalizado exige uma revisão de DFM liderada por especialistas antes do início do processo de otimização do laser?

Sem realizar uma análise DFM antes do processo de impressão, o resultado será o colapso da saliência abaixo de 45°, suportes que não podem ser removidos de impulsores fechados e desperdício de trabalhos de construção. Uma análise DFM realizada por um especialista detecta esses problemas antecipadamente e transforma projetos problemáticos em projetos de impressão 3D autossustentável por meio de:

A avaliação do ângulo saliente elimina o risco de colapso

Engenheiros com mais de 10 anos de experiência em AM de metal consideram cada face sem suporte usando o critério 45°. As geometrias que se enquadram neste critério são identificadas e você recebe novas sugestões para seu projeto de geometria, como geometrias em forma de diamante e em forma de lágrima. Isso eliminará quaisquer erros de impressão e ajudará você a economizar dinheiro ao reimprimir a construção novamente – um benefício importante se você estiver procurando um orçamento de impressão 3D de alumínio.

Design de canal autossustentável remove suportes internos

As passagens de fluxo interno em forma de lágrima ou romboidal eliminam a necessidade de qualquer estrutura de suporte. No caso de um impulsor selado com um design complicado, tal abordagem por si só permite melhorar a eficiência dos materiais em 18% em comparação com canais circulares convencionais. Você não ficará com pó preso ou suportes quebrados, e é por isso que o serviço de protótipos de alumínio de precisão sempre opte por projetos autossustentáveis.

A otimização da orientação de impressão minimiza o pós-processamento

A revisão do DFM identifica a orientação ideal para evitar qualquer pisada em escadas em superfícies de vedação importantes e para otimizar a quantidade de suportes usados. Isso economiza 30% do seu tempo de usinagem CNC posterior, já que menos quantidade de material terá que ser usinado longe das áreas onde o suporte entrará em contato com a peça, tornando-o um processo de impressão 3D sem suporte.

O retorno do feedback do DFM em 24 horas acelera seu cronograma

Ao enviar uma solicitação de um serviço personalizado de impressão 3D em alumínio, um engenheiro AM retorna um relatório DFM abrangente em um dia. É composto por imagens CAD anotadas, sugestões de modificações geométricas e novas estimativas de custos. Este processo de impressão 3D revisada por especialistas ajudará você a fazer as escolhas certas com antecedência.

Uma análise de DFM liderada por especialistas converte geometrias arriscadas em projetos confiáveis e autossustentáveis antes do primeiro disparo do laser. Você recebe uma solução que sinaliza problemas de saliências, redesenha canais internos para eliminar suportes e otimiza a orientação de construção — aumentando a utilização de material em 18% e reduzindo o tempo de pós-processamento em 30%. Essa abordagem de impressão 3D de primeira passagem​ garante que seu projeto seja bem-sucedido na primeira construção, eliminando desperdícios e retrabalhos de sua cadeia de suprimentos.

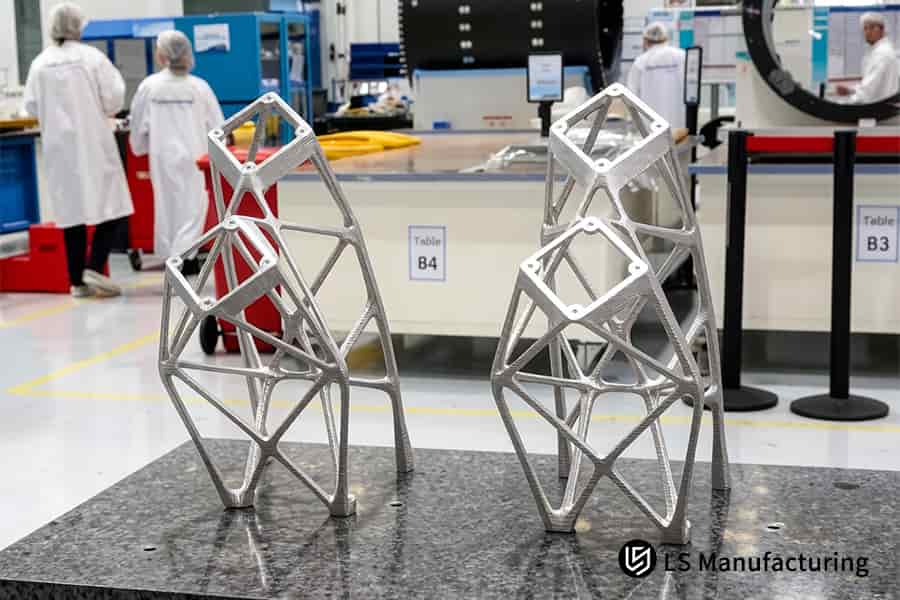

Figura 2: a impressão 3D cria uma estrutura de treliça de alumínio com nós complexos para aplicações na indústria automotiva.

Como um serviço especializado de protótipo de alumínio de precisão pode acelerar a fase de validação térmica para placas frias de baterias EV?

Canais serpentinos de parede fina (<0,6mm) com tolerância de pressão ≥ 1,2 MPa devem ser usados para placas frias de bateria EV, mas a impressão 3D regular resulta em rugosidade da superfície interna Ra ≥ 12,5μm, resultando em perda de alta pressão e dificultando o processo de design térmico. Um serviço especial de protótipo de alumínio de precisão resolve esse problema por meio de técnicas de usinagem de fluxo abrasivo e espessura de camada adaptável:

Espessura da camada adaptável (15–30 μm) para integridade de paredes finas

• Ajuste dinâmico: a espessura da camada é ajustada entre 15 e 30μm dependendo das características geométricas locais e garante que não haja penetração excessiva ou falta de fusão para espessura de parede de 0,6 mm.
• Confiabilidade da pressão: Os canais toleram pressão ≥ 1,2 MPa sem qualquer vazamento – você obtém impressão 3D ultrafina que passa nos testes de explosão desde a primeira tentativa.

Usinagem de fluxo abrasivo (AFM) dá polimento aos canais internos

1. Melhoria do acabamento superficial: o processo AFM reduz a rugosidade da superfície Ra de > 12,5μm (canais LPBF não polidos) para ≤ 3,2μm em formas de onda complicadas.
2. Ganho de eficiência de fluxo: A menor rugosidade da superfície significa que a perda de pressão do líquido refrigerante é reduzida em ≈ 40%, permitindo uma troca de calor mais uniforme - um impressão 3D de baixa rugosidade.

Compressão do ciclo de validação térmica de 45 dias para 7 dias

• Fluxo de trabalho integrado: Os processos de impressão, polimento AFM e inspeção são integrados em um período de trabalho de 7 dias, enquanto, em geral, o padrão da indústria para peças usinadas convencionalmente é 45 dias.
• Iteração mais rápida: você obtém uma placa fria totalmente operacional, adequada para testes de bancada em apenas uma semana, devido à validação 3D acelerada impressão com um serviço de impressão 3D de alumínio certificado.

Metrologia completa confirma a precisão dimensional

1. Inspeção pós-polimento: CMM e varredura de luz azul confirmam as dimensões do canal dentro de ±0,05 mm após o processo AFM, certificando-se de que qualquer remoção de material não reduza a espessura da parede.
2. Qualidade certificada: todas as peças vêm com relatório dimensional, proporcionando rastreabilidade para sua documentação PPAP, típica de qualquer fabricante de peças de alumínio de alta precisão.

Com a ajuda da espessura da camada adaptativa (15-30 mícrons) e da técnica de polimento AFM podemos obter rugosidade da superfície do canal Ra ≤ 3,2μm, tornando possível ter placas frias com espessura de parede de 0,6mm e pressão de 1,2MPa ou superior. A técnica de Impressão 3D de canal polido reduz o ciclo de validação térmica para 7 dias em vez dos 45 dias padrão da indústria.

Como a rastreabilidade da matéria-prima e o controle de qualidade do pó afetam o custo total da impressão 3D de alumínio em relação ao dimensionamento da produção?

A impressão 3D de alumínio de baixo custo geralmente é feita com pó altamente reciclado contendo óxidos e satélites, o que leva a má fluidez, microporosidade e fragilização por hidrogênio. Tais características resultam em taxas de refugo mais altas e custos ocultos, anulando as potenciais economias iniciais. O rastreamento de pó e a reutilização limitada ajudarão você a evitar falhas imprevistas e despesas adicionais em seu custo de impressão 3D de alumínio:

A seleção de um fornecedor de impressão 3D de alumínio credenciado com gerenciamento de pó transparente evita despesas adicionais devido a sucata, retrabalho e falhas de campo associadas à matéria-prima contaminada. Cada lote passa por análise O/N/H, distribuição gaussiana de partículas e reciclagem mínima (≤10 utilizações), proporcionando propriedades mecânicas consistentes na produção de protótipos e em série. Essa solução rastreável fornecida por um serviço 3D de alumínio industrial garante a proteção do custo de propriedade e a consistência da qualidade das peças durante a expansão.

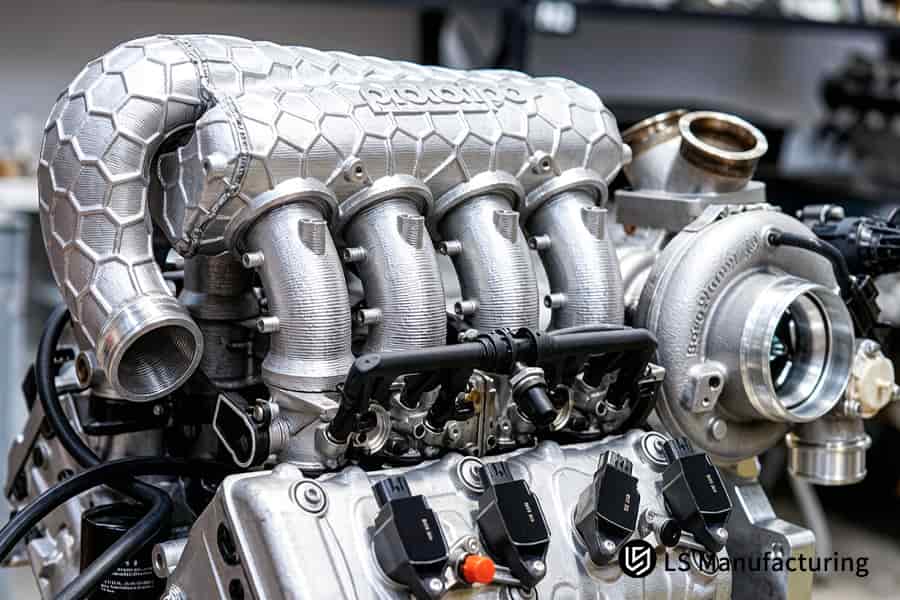

Figura 3: A impressão 3D produz coletor de admissão de alumínio com design leve em favo de mel para alto desempenho.

Quais variáveis invisíveis você deve auditar ao comparar uma cotação de impressão 3D de alumínio padrão para evitar atrasos ocultos?

Uma cotação regular de impressão 3D de alumínio geralmente cobre apenas os custos do processo primário, mas não as operações de pós-processamento, como corte de fio EDM, remoção de suporte, recozimento para alívio de tensão, usinagem CNC e testes NDT. A falha na auditoria de tais parâmetros invisíveis pode levar a sobretaxas e atrasos imprevistos.

Itens de linha pós-processamento ausentes na cotação

Confirme explicitamente a cotação lista cada um dos processos, incluindo remoção de EDM, remoção de suporte, polimento, alívio de tensão e exame de raios X/TC separadamente de outros componentes. Você evitará pedidos de alteração adicionais de última hora que acrescentam 15 a 20% ao custo inicial. Uma cotação completa que inclui todos os componentes permite fazer comparações.

Otimização de rede para reduzir o consumo de pó

análise DFM feita antecipadamente emprega estruturas celulares em favo de mel (30-50% de densidade de rede) em áreas sem carga, reduzindo assim o peso, mas sem perder a rigidez do objeto. A impressão 3D otimizada em treliça diminui o custo do material em até 22% ao longo do ciclo de vida do produto, conforme mostrado nos suportes de dispositivos médicos, onde 35% do custo total é pó bruto.

Pós-processamento interno versus terceirizado

Certifique-se de que o fornecedor conclua todos os processos secundários sozinho, em vez de subcontratá-los, pois a subcontratação envolve etapas adicionais de transferência que afetam a qualidade dos resultados. Um fornecedor de impressão 3D de alumínio reduz seu prazo de entrega em cerca de 10 dias úteis em média.

Divulgação completa dos custos do ciclo de vida

A cotação deve revelar não apenas o custo de impressão, mas também estimativas de contingências de custos com ferramentas, inspeção e retrabalho. Na cotação transparente em termos de custos, há uma margem de risco ≤5%. Dessa forma, você obtém um custo total previsível de impressão 3D de alumínio do protótipo à produção para garantir uma fabricação escalonável sem exceder o orçamento.

A auditoria de quatro variáveis intangíveis —itens de linha pós-processamento, otimização da estrutura, acabamento interno e transparência de custos do ciclo de vida—transforma uma cotação ambígua em um acordo contratual. Você recebe uma cotação de impressão 3D com transparência total que aborda todos os módulos, reduz o desperdício de material em 22% e não tem atrasos ocultos. Trabalhe com um parceiro que possa oferecer isso e proteger seu cronograma de produção.

Quais etapas do processo distinguem um fornecedor profissional de impressão 3D de alumínio de uma gráfica de baixo custo?

Não deve haver nenhuma variação nos sistemas de manipulação de wafers semicondutores. Uma gráfica barata não possui o credenciamento AS9100D, calibração de múltiplas máquinas e rastreabilidade de materiais, e deixa você aberto a paralisações de linha. Um fornecedor certificado de impressão 3D de alumínio se destaca por ter marcos de processo que tornam a fabricação de suas peças previsível e repetível:

Certificação do sistema de qualidade de nível aeroespacial

• Requisito: Credenciamentos AS9100D, ISO 9001, com auditoria de supervisão anual.
• Seu benefício: Os processos são certificados, a taxa de defeitos é inferior a 100 PPM, proporcionando resultados de impressão 3D repetíveis com menos inspeções recebidas e sem surpresas.

Calibração de linha de base multimáquina (4 lasers/8 lasers)

1. Requisito: as mesmas máquinas (EOS M400, BLT S600) calibram suas peças com tolerância inferior a 0,02 mm de uma máquina para outra.
2. Seu benefício: você obtém a flexibilidade de aumentar a escala usando várias impressoras sem qualificá-las todas as vezes - uma grande vantagem ao lidar com um serviço de impressão 3D de alumínio personalizado focado na consistência.

Rastreabilidade metalúrgica total por lote

• Requisito: Sua remessa sempre incluirá o relatório de análise metalúrgica, barras de teste de tração (rendimento, UTS, alongamento) e certificado dimensional CMM.
• Seu benefício: você obtém uma confirmação objetiva de que cada lote é idêntico ao primeiro artigo graças à calibração impressão 3D multilaser que impede a causa raiz análise.

Citações transparentes sem itens de linha ocultos

1. Requisito: A cotação deve ter linhas de custo separadas para impressão, tratamento térmico, remoção de suporte, CNC e END.
2. Seu benefício: Você tem preços iguais ao solicitar um cotação de impressão 3D de alumínio e não ficará surpreso com taxas ocultas que atrasam a aprovação do orçamento.

fornecedor profissional certificado AS9100D é reconhecido por sua certificação, calibração de múltiplas máquinas (precisão de <0,02 mm), rastreabilidade metalúrgica de lote e preços antecipados. Você poderá se beneficiar da impressão 3D de nível de produção completa com documentação que minimizará o risco de tempo de inatividade e acelerará o tempo de lançamento de equipamentos semicondutores no mercado.

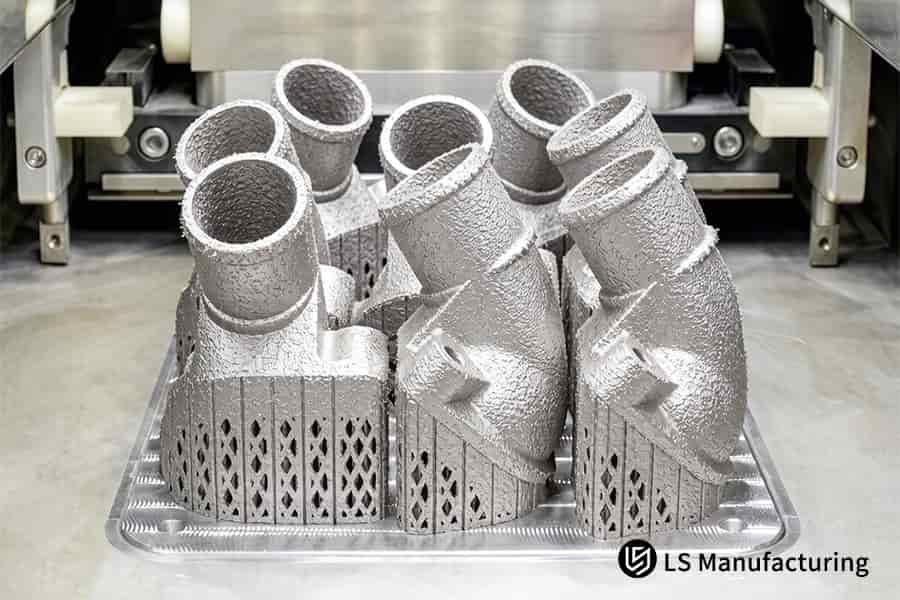

Figura 4: A impressão 3D fabrica carcaças de turbocompressores de alumínio com tubos integrados usando fabricação aditiva de metal.

Como a LS fabrica blocos de válvulas aeroespaciais leves e personalizados para eliminar a microporosidade para um desenvolvedor de drones proeminente?

Um grupo internacional de propulsão de drones encontrou uma situação crítica com seu bloco de válvulas do coletor de controle de combustível de alta pressão. Impressões terceirizadas anteriormente mostravam uma taxa de porosidade de 1,8%, resultando em microfissuras durante 12.000 ciclos de testes sob pressão de 45 MPa. Parou os protótipos de voo e atrasou o lançamento do novo modelo de drone. Isto é o que um serviço de impressão 3D de alumínio dedicado fez para ajudar:

Desafio do cliente

A peça complexa precisava de vários canais de interseção que eram inacessíveis à usinagem de cinco eixos. Os parâmetros LPBF convencionais da empresa anterior resultaram em 1,8% de porosidade – um resultado clássico de impressão 3D sujeita a falhas. Os vazamentos de óleo começaram após 12.000 ciclos de operação do sistema sob pressão pulsada de 45 MPa devido ao aparecimento de microfissuras nas interseções cegas. Isso causou a paralisação total dos testes do sistema e atrasos nos voos.

Solução de fabricação LS

Os engenheiros usaram o redesenho 100% do DFM por meio da FEA para garantir que todos os cantos agudos fossem arredondados em arcos bicurvados (R ≥ 1,5 mm), evitando assim a concentração de tensão. O nível de oxigênio na câmara foi reduzido para ≤ 80 ppm usando uma descarga de argônio junto com a técnica de modulação de ponto focal (380 W, distância de varredura de 0,1 mm) produzindo 35% de sobreposição do pool de fusão. A falta de porosidade de fusão foi completamente evitada neste processo de impressão 3D densificado por HIP.

Resultados e valor

O bloco de válvula reimpresso tinha uma densidade volumétrica de 99,92%, uma rugosidade interna de Ra 2,8 μm após a usinagem de fluxo abrasivo e 42% mais leve que a versão CNC original. Ele foi capaz de passar por 100.000 ciclos de pressão de 0 a 50 MPa sem vazamentos. Esse resultado da impressão 3D com vazamento zero reduziu o cronograma de desenvolvimento do cliente em 18 dias. Posteriormente, o cliente nomeou a LS Manufacturing como o único fornecedor qualificado para peças essenciais de precisão em 3 anos.

Reprojeto do DFM, teor de oxigênio inferior a 80 ppm, parâmetros de laser otimizados e HIP resultaram na conversão do coletor de porosidade de 1,8% com falha em uma peça de voo com densidade de 99,92% e sem vazamentos. O cliente obteve 42% redução de peso, nenhum vazamento em 100.000 ciclos e um tempo de desenvolvimento 18 dias menor. A impressão 3D de nível aeroespacial com qualificação metalúrgica completa é a chave para evitar falhas em campo e atrasos no programa para aplicação em sistemas de fluidos aeroespaciais.

De 1,8% de porosidade e falha em 12.000 ciclos a 99,92% de densidade e vazamento zero em 100.000 ciclos. Precisa do mesmo para o seu bloco de válvulas de alumínio? Entre em contato conosco para obter uma cotação de impressão 3D com densidade HIP.

Perguntas frequentes

1. Qual é a maior precisão dimensional que a LS Manufacturing pode alcançar na prática para componentes de alumínio impressos em 3D?

A precisão dimensional conforme impressa via Laser Powder Bed Fusion (LPBF) normalmente é mantida dentro de ±0,1 mm. Ao empregar usinagem CNC de 5 eixos para fresamento secundário de furos de montagem críticos e faces de vedação, a LS Manufacturing pode atingir tolerâncias geométricas finais dentro de ±0,005mm excepcionais.

2. Qual tipo de pó de alumínio a LS Manufacturing usa para componentes industriais de alto desempenho?

Temos estoque de pó AlSi10Mg de grau aeroespacial premium, conhecido por sua excelente fluidez e alta condutividade térmica. Além disso, para componentes fluidos aeroespaciais que exigem extrema leveza e alta rigidez, oferecemos serviços de sinterização personalizados usando Scalmalloy (uma liga de alumínio-magnésio-escândio).

3. Como a LS Manufacturing evita a deformação estrutural típica causada pela expansão térmica durante o processamento a laser?

Empregamos pré-aquecimento do substrato em tempo real a 200°C para reduzir gradientes de temperatura ao redor da poça de fusão. Combinada com nosso algoritmo proprietário de varredura cruzada "tabuleiro de xadrez" segmentado, essa abordagem reduz significativamente a deformação induzida por tensão interna em mais de 80% na fonte.

4. Quais opções de pós-processamento estão disponíveis em sua fábrica para otimizar a rugosidade superficial dos canais internos?

Além da eletroerosão padrão com corte de fio, jato de areia e polimento químico, utilizamos equipamentos avançados de usinagem de fluxo abrasivo (AFM) e polimento de plasma eletrolítico. Esses métodos nos permitem obter um acabamento superficial liso (Ra ≤3,2μm) em canais internos curvos e complexos que são inacessíveis a olho nu ou a ferramentas padrão.

5. Posso solicitar um relatório abrangente de engenharia DFM da sua equipe técnica antes de finalizar meu pedido de impressão?

Certamente. A LS Manufacturing compromete-se a fornecer um relatório DFM detalhado – assinado por um engenheiro sênior de fabricação aditiva de metal – gratuitamente dentro de 24 horas após o recebimento de uma consulta válida. Este relatório oferece orientação sobre como otimizar estruturas salientes e obter custos de fabricação mais baixos.

6. Como realizar testes não destrutivos para verificar a ausência de defeitos internos em peças de alumínio impressas em 3D?

Para componentes críticos (como impulsores e válvulas de pressão), oferecemos 100% verificação de barra de teste de tração em lote. Também integramos perfeitamente a inspeção por raios X de alta resolução e de nível industrial e a tomografia computadorizada 3D para garantir a completa ausência de porosidade interna oculta.

7. Qual é a quantidade mínima padrão de pedido e o prazo de entrega esperado para a produção de protótipos personalizados?

Oferecemos serviços de prototipagem a partir de uma única unidade. Aproveitando uma frota de sistemas EOS/BLT de nível industrial, multilaser e de alta capacidade operando 24 horas por dia, podemos concluir a impressão, o pós-processamento, a inspeção CMM e o envio expresso de protótipos de precisão padrão dentro de 3 a 5 dias úteis.

8. Como posso equilibrar os custos totais de fabricação ao usar serviços personalizados de impressão 3D em alumínio?

A chave está na otimização estrutural. Durante a fase inicial de DFM (Design for Manufacturability), empregamos técnicas como escavar seções sólidas e integrar topologias de treliça. Isso reduz o consumo de pó e o tempo de sinterização em até 50% sem comprometer a rigidez mecânica, resultando em um cotação final altamente competitiva.

Resumo

Selecionar um fornecedor de impressão 3D de alumínio é um concurso de engenharia sistemática,de simulação multifísica até inspeção ponta a ponta. Muitas vezes, pequenas oficinas não conseguem controlar os níveis de oxigênio, a distribuição de pó ou o alívio de tensões, causando falhas catastróficas em condições extremas. A LS Manufacturing oferece propriedades previsíveis com DFM especializado, densidade ≥99,92% e inspeção Zeiss CMM/raio X - direcionando projetos para uma comercialização segura e eficiente.

Está com dificuldades para criar protótipos de placas frias de gerenciamento térmico ou blocos de válvulas de fluido de alta hermeticidade? Clique no botão de cotação para fazer upload de seus arquivos .STEP/.IGS/.STL. Em 24 horas, nossos engenheiros fornecerão uma cotação transparente e uma análise DFM abrangente com recomendações de canais autossustentáveis e estratégias de prevenção de deformação, ajudando seus produtos a capturar oportunidades de mercado global.
