カスタム射出成形金型サービス

精密ツーリングには、エンジニアリングに関する重要な専門知識、高品質の材料、高度な機械加工が必要です。コストは、金型の複雑さ、耐久性 (多くの場合 100 万回以上)、精度 (公差 ±0.01 mm) を反映します。適切に構築された金型は、部品の欠陥、ダウンタイム、長期的な生産コストを削減し、価値を重視した投資となります。

主な要素には、部品の形状 (肉厚、アンダーカット)、材料の選択、生産量、冷却チャネルのレイアウト、排出機構、および公差要件が含まれます。当社は、DFM 解析とモールド フロー シミュレーションを使用して、製造性、寿命、コスト効率を考慮して設計を最適化します。

リードタイムは、複雑さ、材料、仕上げの要件に応じて 2 ～ 6 週間の範囲です。プロトタイプ金型 (アルミニウム) には 10 ～ 15 日かかる場合がありますが、量産グレードのスチール金型には 4 ～ 6 週間かかります。品質を損なうことなく、緊急のプロジェクトに迅速なオプションを提供します。

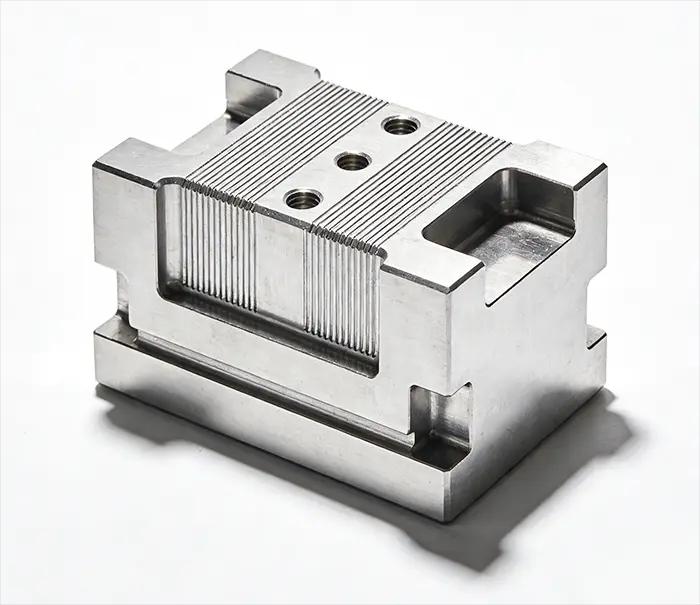

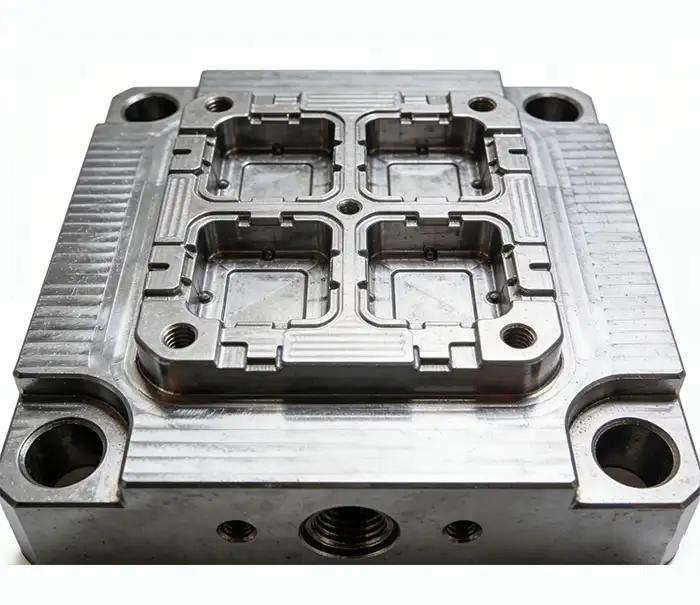

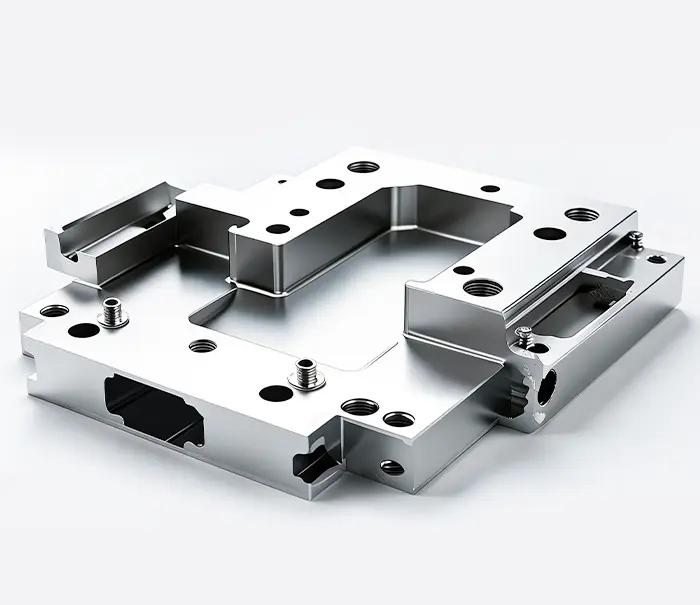

お客様の生産量、部品要件、精度のニーズに合わせて金型材料をマッチングします。部品数が 5,000 個未満のプロトタイプの場合、アルミニウム金型を使用すると、設計検証が最速で完了します。 50,000 ～ 100,000 個の部品の中量生産では、最適な耐久性とコスト効率を実現するために P20 工具鋼が使用されます。 100 万サイクルを超える大量生産では、最大限の寿命を実現するために H13 工具鋼が必要です。医療用途や腐食性材料の場合、ステンレス鋼は厳しい環境における製品の純度とコンプライアンスを保証します。

重要なコスト要因には、キャビティの数、表面仕上げ (テクスチャード加工/研磨)、厳しい公差、アンダーカット (スライダー/リフターが必要)、冷却効率などが含まれます。形状を簡素化し、標準仕上げを採用することで、工具費用を大幅に削減できます。

高度な CNC/EDM 加工、CMM 検査、金型流動解析を組み合わせて、あらゆる詳細を検証します。各金型は試射、寸法チェック、プロセス検証を経て、ISO 9001 規格とお客様の性能要件を満たしていることを確認します。

はい、設計変更のために金型を修正することは可能ですが、コストは異なります。単純な編集 (研磨、テクスチャリング) は低コストですが、構造の変更 (コア、スライドの追加) には、元のツールのコストの 15 ～ 30% が必要になる場合があります。早期の DFM フィードバックにより、後の変更が最小限に抑えられます。

業界で実証済みの専門知識、完全な社内機能 (設計、加工、試用)、品質認証、明確なコミュニケーションを備えたパートナーを選択してください。 DFM ガイダンス、透明性のある価格設定、プロトタイピングから生産までのサポートを提供する必要があります。
