맞춤형 기어 제조는 톱니 마모와 기어 정렬 실패를 방지하는 신뢰할 수 있는 드라이브트레인 솔루션입니다. ±0.005mm 이내의 오차를 보장합니다.
5축 기어 가공 솔루션은 사전 경화 시뮬레이션을 통한 5축 가공을 통해 부품 비용을 27.0% 절감하고 배송 시간을 45.5% 단축합니다.
주요 사항:
- 미세 가공 비정형 치형 프로파일: 5축 CNC 밀링 및 와이어 컷 EDM 저속 피드를 사용하여 프로파일 편차(Fp)가 5μm 이내가 되도록 조정되고 표면 거칠기는 Ra 0.4μm가 얻어집니다.
- 비용 및 시간 최소화를 위한 동적 DFM: 설계 과정에서 이뿌리 필렛 및 절삭 공구 경로 조정을 고려하면 생산 시간이 22일에서 12일로 단축되고 단위당 비용이 27.0% 절감됩니다.
- 열처리 중 폐쇄 루프 변형 제어: 침탄, 담금질, 응력 제거 어닐링 및 Zeiss CMM 기계를 사용한 치수 검사를 통해 결함률이 16.8%에서 2.4%로 감소합니다.
비표준 치형 응용 분야에서 맞춤형 기어 제조가 왜 중요한가요?
맞춤형 기어 제조는 토크가 25% 이상 향상되고 소음 수준이 65dB(A) 미만인 고부하 변속기의 톱니 간섭에 대한 최상의 솔루션입니다. 정밀 기어 설계 솔루션은 로봇 관절 및 항공우주 변속기의 인벌류트 기어 문제에 대한 솔루션이기도 합니다.
핵심 문제: 피해야 할 세 가지 실패 모드
표준 인볼류트 기어, 높은 하중(>150 Nm/kg)을 받는 경우:
<올>의미: 맞춤형 기어 프로필이 없으면 사용 가능한 유일한 옵션은 더 큰 기어박스를 설계하는 것입니다. 20-30% 또는 800시간 이내에 실패합니다.
수정으로 측정 가능한 이익을 얻는 방법
<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1">특수 기어 제조업체는 프로파일링 기계를 사용한 5축 조화 연삭을 통해 ±0.004mm 공차를 얻습니다. 귀하의 경우 이렇게 하면 수천 번의 열 사이클 이후에도 접촉 패턴이 일관되게 유지됩니다. 고성능 기어 드라이브는 마모를 방지하려면 정밀해야 합니다.
예: 크라운 톱니(0.012mm 여유 공간) 및 압력 각도 17.5°가 있는 로봇 관절 감속기를 사용하면 최대 응력이 1,850MPa에서 920MPa로 감소되어 수명이 800에서 6,500 이상으로 늘어납니다. 시간.
파트너 선택
- 산업 장비 제조용으로 구매하는 동안 다음을 확인하세요.
- 크라운 톱니 형상을 위한 다축 연삭
- 50%, 100%, 125% 로드 조건에서 접촉 시뮬레이션.
- 불확도가 0.001mm 미만인 NIST의 추적 가능한 계측.
풍부한 기어 제조 역량을 보유한 회사와 협력하면 비표준 설계를 안정적으로 제조할 수 있습니다.
데이터 소스: ISO 1328-1:2013 기어 정확도 등급 표준 및 LS Manufacturing 2025~2026 측정 데이터베이스 기준(샘플 크기 >1,200단위)
비표준 치형 프로파일에서 65dB 소음과 ±0.004mm 정확도를 달성하는 프로파일 공차 매개변수, 표면 마감 목표, 다축 연삭 프로토콜에 대한 맞춤형 기어 제조 백서를 다운로드하세요.
정밀 기어 절단 서비스는 복잡한 비표준 톱니 형상을 어떻게 해결합니까?
정밀 기어 절단 서비스는 고급 5축 CNC 가공이며 프로파일 형태 편차 Fp가 최대 5μm이고 Ra 표면 마감이 0.4μm인 맞춤형 고유 기어 형태를 생성하는 와이어 EDM 서비스입니다. 황삭 공정과 하드 정삭 공정을 하나의 디지털 트윈 작업으로 결합함으로써 이 공정은 톱니 간섭을 방지하고 클래스 4 ISO 1328 정밀도 수준을 제공합니다.
경화 기어용 와이어 EDM
저속 와이어 EDM에 의한비표준 기어 가공에는 재주조 레이어 두께가 < 2 µm인 Ra ≤ 0.4 µm을 얻기 위해 여러 가지 트리밍 작업이 필요합니다. 항공우주 분야의 경화 기어(HRC 60)에서는 흰색 층이 나타나지 않았으며 구멍 없이 >1천만 사이클을 견딜 수 있었습니다. 이 맞춤형 기어 프로토타이핑 서비스는 대량 생산 전에 귀하의 디자인을 검증해 드립니다.
다중 트리밍 와이어 EDM 공정은 부품이 표준 EDM에 비해 3~5배 더 긴 수명을 누릴 수 있음을 의미합니다.
실행 가능한 팁:
- Ra ≤ 0.4μm를 지정하고 레이어를 < 2μm로 다시 캐스팅하세요.
- 백색층이 없다는 금속학적 증거를 요청하세요.
통합 워크플로
5축 소프트 황삭 및 와이어 EDM 하드 정삭을 통합합니다. 맞춤형 기어 제조 프로세스에는 총 편차를 ±0.004mm, CpK ≥ 1.67 이내로 유지할 수 있는 통합 디지털 트윈 기술이 포함됩니다.
기어 제조 공정은 부품 조립 준비가 완료되었음을 의미합니다. 첫 번째 제품은 즉시 검사를 통과하게 됩니다.
실행 가능한 팁:
<올>데이터 소스: 기계 핸드북 제31판; Zeiss CMM MPEE 교정 데이터.

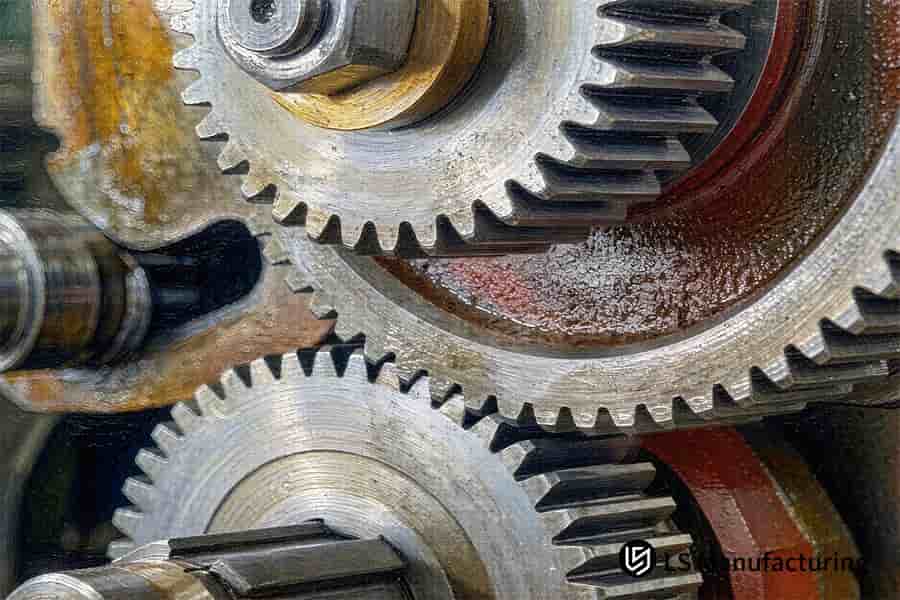

그림 1: 기어 가공은 중장비 시스템의 산업용 합금 기어 공차를 0.02mm로 절단합니다.
비표준 기어 가공의 성공을 좌우하는 엔지니어링 매개변수는 무엇입니까?
비표준 기어 가공은 팁 릴리프(0.005 - 0.015mm), 압력 각도(17.5°- 25°) 및 표면 거칠기(Ra < 0.4μm)의 동기화입니다. 이러한 엔지니어링 매개변수는 매개변수 동기화를 통해 고속 조화 진동 및 윤활막 손상 문제를 제거합니다. 이 기어 톱니 수정은 높은 토크 밀도에서 접착 마모를 방지합니다.
표면 거칠기 및 잔류 응력 — 필름 파열 방지
Ra ≤ 0.4μm는 2,000MPa 이상의 오일막을 보장합니다. 쇼트 피닝은 -600 ~ -900MPa의 잔류 압축 응력을 발생시켜 균열 전파를 억제합니다. 고조파 진동은 10,000+ RPM 속도에서 3μm 기어 프로필 편차로 인해 발생할 수도 있습니다. 따라서 적절한 압력 각도(17.5°-25°)를 지정하여 기어 형상을 적절하게 제어하는 것이 필수입니다.
<인용문>실제 결과: Ra가 0.35μm이고 잔류 압축 응력이 −780MPa인 항공우주 재료(HRC 61)로 제작된 단단한 기어는 Ra가 2,100시간인 데 비해 14,000시간을 14,000시간 견뎌냈습니다. 1.2μm.
Ra 0.35μm 표면 마감 및 −780MPa 압축 응력을 사용하면 제품이 거친 표면보다 피로 수명이 5~7배 더 길어집니다.
실행 가능한 팁:
<올>3가지 등급: 저속 컨베이어 애플리케이션용 상업용(±0.015~±0.030mm), 기계 스핀들의 정밀도(±0.008~±0.012mm) 항공우주 액추에이터를 위한 초정밀(±0.003~±0.005mm) 이러한 기어 표면 무결성은 피로 동작을 직접 결정하는 요소입니다.
기어 공차에 대한 계층형 접근 방식을 통해 성능 기준을 충족하는 데 필요한 만큼만 비용을 지불할 수 있습니다.
실행 가능한 팁:
- 속도 및 하중 요구 사항에 따라 등급을 선택하세요.
- 생산에 들어가기 전에 공급업체로부터 기어 공차 기능을 검증하세요.
데이터 출처: AGMA 2001-D04 굽힘 강도 계산, ISO 6336-2 내공성 표준 및 LS Manufacturing 2025~2026 측정 데이터베이스를 기반으로 합니다(샘플 크기 >1,200단위).
비표준 기어 제조 매개변수 및 프로세스 빠른 참조
<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 높이: 256.641px; 테두리 너비: 1px; 테두리 색상: #000000;" border="1">특수 장비 제조업체가 비표준 프로필에 대한 재료 선택을 어떻게 최적화할 수 있습니까?
특수 기어 제조업체 는 고충격 비표준 프로필을 위한 견고한 코어로 HRC 58–62 표면 경도를 달성하기 위해 경화성과 변형률을 일치시키는 재료 엔지니어링 파트너입니다. 이 기어 소재 최적화는 제조 가능성을 희생하지 않고 극한 조건에서도 생존을 보장합니다.
열처리 변형 제어
침탄 공정의 왜곡으로 인해 기어 가공 비용이 증가합니다. 수축 시뮬레이션 및 경화 치구를 통한 사전 보상을 사용하여 기어의 공차가 ±0.010mm 내에 있는지 확인합니다. 배치의 17CrNiMo6 링 기어가 68%에 비해 92%의 첫 번째 통과 수율에 도달했습니다.
사전 보상 모델링을 통해 부품이 공차 범위 내에 유지되도록 보장하여 산업용 기어 제조 비용을 절감합니다. 즉, 공백 낭비가 줄어듭니다.
실용 팁: 제조 전에 왜곡 시뮬레이션을 요청하세요. 자재 인증의 추적성을 보장합니다. 단순한 가격이 아닌 수명주기 비용을 비교해보세요.
데이터 소스: ISO 683-2 합금강 표준 및 ASTM A564 석출 경화 스테인리스강 사양을 준수합니다.

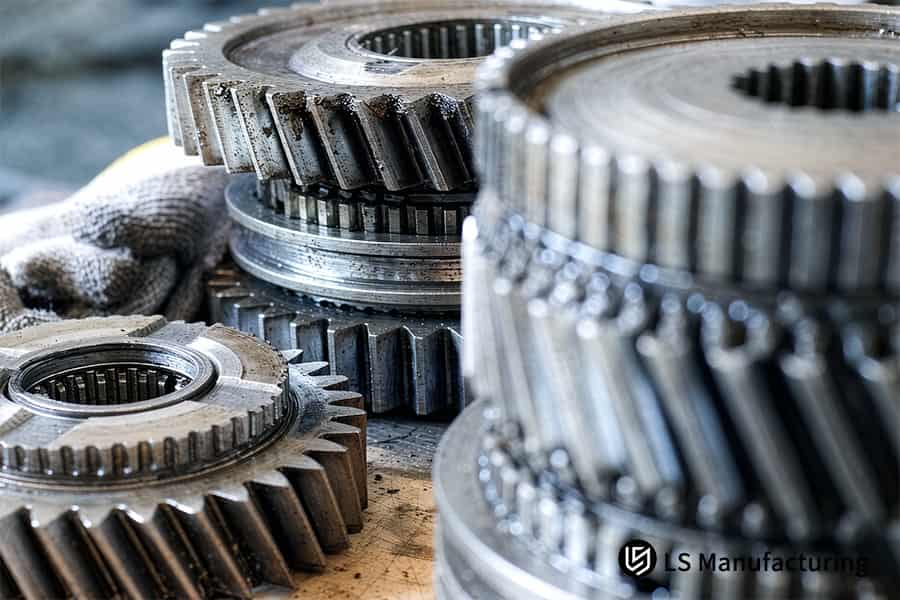

그림 2: 기어 가공은 정밀 전송 시스템을 위해 연삭된 합금강 기어를 0.005mm 정밀도로 연삭합니다.
엔지니어는 맞춤형 장비 견적을 요청하기 전에 공차를 어떻게 평가해야 합니까?
공차 평가는 중요한 기어 기능을 비기능적 표면에서 분리하는 방식으로, 성능이 필요한 경우에만 ±0.005~±0.008mm 공차를 활용하여 기어 가공 비용을 증가시키는 ±0.003mm 초과 공차 사양을 방지함으로써 비용 부풀려짐 문제를 해결합니다. 세 가지 요소. 이 기어 공차 분석을 통해 설계 예산을 초과 지불하지 않도록 할 수 있습니다.
기능적 기능과 비기능적 기능 분리
중요한 특징(치형, 보어)에는 ±0.005~±0.008mm 공차가 필요한 반면, 중요하지 않은 면/모따기는 ISO 2768-m 공차(±0.015~±0.030mm)를 사용해야 합니다. 모든 것에 대해 ±0.003mm를 지정하면 맞춤형 기어 견적에 40~60%가 추가됩니다.
실제 결과: 비기능 기능을 재분류한 후 로봇 관절 기어의 가격이 단위당 $185에서 $112로 인하되었습니다. 동일한 성능으로 39% 절감되었습니다.
이렇게 기능과 비기능의 분리를 통해 부품이 모든 중요한 요구 사항을 충족하고 비용을 대폭 절감할 수 있습니다.
DFM 지원 도면 준비
모듈, 톱니 수, 압력 각도, 이동, 수정 및 3D STEP 파일을 포함한 전체 기어 도면 체크리스트가 패키지에 포함되어야 합니다. 매개변수가 부족하면 가정, 지연 및 잘못된 인용이 발생합니다.
실제 결과: 모든 도면을 제공한 고객의 견적이 평소 6일이 아닌 36시간 만에 이루어졌습니다.
전체 도면 패키지를 사용하면 첫 번째 시도에서 비용이 많이 드는 변경 없이 부품이 정확하게 인용될 수 있습니다.
공차 등급 전략 적용
3가지 등급: 톱니 프로필/보어용 초정밀 등급(±0.003~±0.005mm); 피치/런아웃의 정밀 등급(±0.008~±0.012mm); 기타 모든 표면의 경우 상용 등급(±0.015~±0.030mm)
실제 결과: 항공우주 장비는 중요한 기능에 대해 CpK 1.67을 유지하면서 맞춤형 장비 제조에 드는 총 비용을 22% 절감했습니다.
3단계 공차 접근 방식은 부품이 기능 테스트를 성공적으로 통과하고 예산 범위 내에서 유지된다는 것을 의미합니다. 이 장비 비용 최적화는 올바른 프로세스를 선택하는 데 도움이 됩니다.
어떤 비용 요인이 기어 가공 비용에 가장 큰 영향을 미치나요?
기어 가공 비용은 재료 제거율, 특수 공구, 열처리 후 마무리 가공의 조합으로, 침탄 기어(HRC 58~58)를 실현하여 예산 초과 지출 문제를 해결할 수 있습니다. 62) 총 비용의 90%를 차지하는 60% 더 낮은 절삭 속도가 필요합니다. 장비 비용 동인을 이해하면 중요한 곳에 지출을 할당하는 데 도움이 됩니다.
특수 도구 및 프로그래밍 — 첫 번째 비용 장애물
비전통적인 모양에는 맞춤 제작 초경 공구 또는 WEDM 전극과 특수 CAM 프로그래밍이 필요하며 이는 초기의 15~25%를 차지합니다. 맞춤형 기어 견적.
실제 결과: 특수 공구 비용은 사이클로이드 피니언 비용 $4,800, 수량 50인 경우 개당 $96, 수량 200인 경우 개당 $24입니다.
더 많은 양의 부품에 대한 특수 도구의 상각을 통해 프로토타입 부품에 비해 상당히 저렴한 비용으로 부품을 생산할 수 있습니다.
열처리 및 2차 마감 — 비용이 가장 많이 드는 블록
HRC 58~62로 침탄 처리하면 기어가 변형되며 2차 연삭이 필요합니다. 2차 연삭 작업은 총 비표준 기어 가공 비용의 30~40%를 차지합니다. 재료가 경화되어 연삭 속도가 60% 감소하여 연삭 시간이 두 배로 늘어납니다.
실제 결과: 항공우주 링 기어는 열처리 후 연삭에 어닐링 조건의 5시간 대신 14시간이 필요하여 개당 비용 $1,350이 추가됩니다.
침탄 공정 후 연삭으로 인해 부품 마감 비용이 증가하지만 이는 기어 기능을 구현하기 위해 ±0.004mm 공차를 보장합니다.
배치 크기 효과 - 고정 비용 분산
설정, 툴링 및 검사 비용은 수량에 좌우되지 않으며 1개에서 50~100개로 전환하면 개당 기어 가공 비용이 30% 이상 절감됩니다.
실제 예: 비표준 헬리컬 기어는 수량 5개에서 개당 $620에 가공되었지만 수량 75개의 기어 가공 비용이 개당 $215로 감소 — 툴링 및 설정 상각을 통해 65% 비용이 절감됩니다.
배치 크기를 50~100개로 확장하면 주문 통합으로 인해 부품 가격이 훨씬 저렴해집니다. 이 기어 생산 계획은 최대 구매력을 제공할 것입니다.
데이터 소스: 경화 기어 생산(HRC 58-62)에 대한 업계 표준 가공 비용 모델과 비표준 프로파일에 대한 일반적인 WEDM/CAM 프로그래밍 속도를 기반으로 합니다.

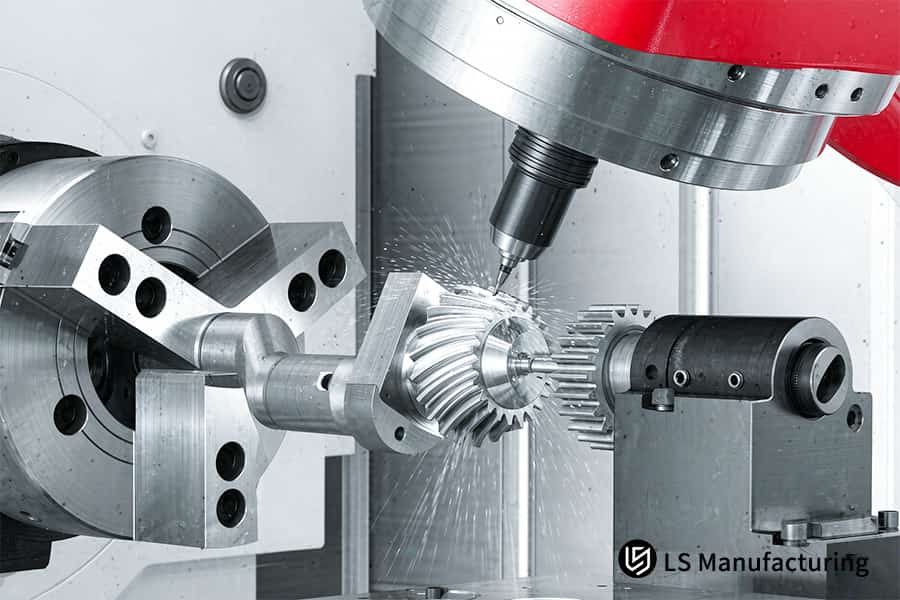

그림 3: 절삭유를 적용하여 기어 가공에 스테인리스강 피니언을 공차 0.01mm까지 보링합니다.
왜 이 가이드를 신뢰합니까? LS제조 전문가들의 실무 경험
우리가 따르는 맞춤형 기어 제조 프로세스는 항공우주, 의료 및 로봇 기어 응용 분야를 위한 1,200개 이상의 정밀 변속기에 대한 DFM을 통해 검증되었습니다.
각 맞춤형 비표준 톱니 형상 설계는 LS Manufacturing의 수석 DFM 및 CNC 가공 엔지니어인 Gloria가 확인하고 승인합니다. Gloria는 미세 가공 및 정밀 기어 절단을 포함하여 15년 이상의 폭넓은 경험을 갖고 있습니다(Gloria의 LinkedIn 프로필). 엄격한 ISO 9001:2015 및 AS9100D 인증을 받은 품질 관리 시스템인 당사의 엔지니어링 팀은 서브미크론 공차의 기어 설계에 대해 엄격한 ISO 1328 클래스 4 표준 사양을 따릅니다.
5축 독일 CNC 가공, 저속 피드 와이어 EDM 및 Zeiss CMM 검사 시스템을 통해 LS Manufacturing은 의료 및 항공우주 부품과 같은 까다로운 기어 주문에서도 각 맞춤형 기어 주문에 대해 일관된 99% 이상의 1차 합격 수율을 제공합니다. 공급되는 각 로트에는 전체 CMM 검사 보고서가 포함됩니다.
장비 디자인을 개선하고 싶으십니까? 무료 DFM 분석을 위해 기어 도면을 보내주시고 AS9100D 인증을 받은 15년 이상의 CNC 가공 전문 지식을 활용해 보세요.
산업용 기어 제조에서는 어떻게 균일한 열처리와 낮은 왜곡을 보장하나요?
산업용 기어 제조는 어닐링 및 담금질을 통해 이루어지며, 이는 뒤틀림을 0.008mm 이하로 제한하는 550°C 템퍼링 공정을 통해 비대칭 기어의 이방성 뒤틀림 문제를 해결합니다. 이 기어 열처리 공정은 최종 연삭 전에 형상을 보존합니다.
사전응력 어닐링 및 단계별 담금질
단계적 담금질 후 550°C 템퍼링을 통해 항공우주 링 기어의 타원형이 ≤ 0.008mm로 감소했습니다(77% 감소).
특수 기어 제조업체는 연삭 전에 기하학적 무결성을 보장하기 위해 이 절차를 사용합니다. 즉, 불량 부품이 줄어들고 연삭 여유가 예측 가능해집니다.
조치 취하기 팁: 열처리 사양에 단계적 담금질 및 550°C 템퍼링을 명시하세요.
전용 담금질 설비
축 방향으로 구속된 고정 장치는 기어 담금질 고정 장치 편차를 ±0.005mm로 줄여 비대칭 피니언에서 1차 통과 성공률을 72%에서 95%로 향상시켜 비용을 절감합니다. 배치당 $8,400. 특수 고정 장치를 사용하면 부품을 수정할 필요 없이 최종 연삭을 위한 열처리 과정에서 제외할 수 있습니다. 즉, 효율성이 향상되고 재작업 비용이 절감됩니다.
조치를 취하기 위한 팁: 비대칭 기어에 맞는 맞춤형 고정 장치 구입을 고려하세요. 20~30개 이후에는 환불이 보장됩니다.
최종 연삭을 위한 균일한 재고 허용량
최대 ≤ 0.008mm까지 제어된 왜곡으로 인해 최종 연삭은 ±0.004mm 공차에서 단일 패스로 수행됩니다. 맞춤형 변속기 부품은 기어 뒤틀림 방지 방법을 통해 기어당 최종 연삭 비용을 40% 줄였습니다. 즉, 사이클 시간이 단축되고 연삭 비용이 절감됩니다.
실행 가능한 팁: 최대 왜곡을 0.008mm 이하로 지정하고 1회 연삭 옵션을 요청하세요.
데이터 소스: MIL-A-8625 및 ISO 286 치수 공차 제어 사양을 준수합니다.
기업은 언제 프로토타입 맞춤형 변속기 부품을 배치 생산으로 전환해야 합니까?
전환 시간은 프로토타입 맞춤형 변속기 부품이 2μm 미만의 마모로 500시간의 피로 테스트를 시연하여 최소 97.5%의 효율성과 45°C 미만의 온도 상승을 입증하여 조기 스케일링 문제를 해결하는 순간입니다. 이 기어 RFQ 조달 평가를 통해 귀하의 투자를 확보할 수 있습니다.
성능 검증 — 세 가지 관문
- 게이트 1: 500시간, 균열 없음.
- 게이트 2: CMM 기준 ≤ 2μm 마모.
- 게이트 3: 온도 상승 ≤ 45°C.
실제 결과: 로봇 조인트 기어 는 510시간 후에 1.8μm 마모 및 41°C 온도 상승. 3게이트 프로세스는 부품이 신뢰성을 보장받으며 생산에 들어간다는 것을 의미합니다.
실행 가능한 팁: 도구를 승인하기 전에 서명된 게이트 릴리스 보고서가 필요합니다.
프로세스 변환
<올>실제 결과: 맞춤형 기어 제조 변환으로 사이클 시간이 ±0.004mm에서 47분에서 21분으로 단축되었습니다. 이러한 접근 방식은 소량 기어 생산은 확장 가능합니다. 이도구 및 주기 시간 변환은 고객이 비용을 지불한다는 것을 의미합니다 당신의 부품.
실행 가능한 팁: 주기 시간 비교를 요청하세요.
품질 확장
- 검사: 자동 샘플링 검사.
- 샘플링: CpK ≥ 1.67인 경우 10개 중 하나, 20개 중 하나.
- SOP: 허용 기준을 동결합니다.
실제 결과: 200개의 산업용 기어 제조 제품이 샘플링 10%로 CpK 1.72에 도달했습니다. 이 장비 재고 최적화 프레임워크는 오버헤드를 줄여줍니다. 이러한 샘플링을 통해80% 더 저렴한 가격으로 부품의 품질을 확신할 수 있습니다.
실행 가능한 팁: PO에서 샘플링 계획과 CpK 목표를 지정하세요.
데이터 소스: 정밀 전송 부품에 대한 업계 표준 프로토타입에서 생산으로의 전환 프로토콜을 기반으로 합니다.
" width="900" height="600">그림 4: 기어 가공은 로봇 응용 분야에 맞게 정밀 유성 기어를 0.015mm 공차로 형성합니다.
산업 로봇 공학을 위한 LS Manufacturing의 5축 정밀 가공 맞춤형 변속기 부품: 비표준 치형 최적화
맞춤형 변속기 부품을 위한 5축 정밀 가공은 3D 메싱 모델링, 580°C 어닐링 및 저속 이송 WEDM을 사용하여 비표준 치형 결함을 수정하는 데 사용되는 DFM 기술로, 기어 프로필 최적화는 허용 오차 ±0.003mm~±0.005mm로 소음을 82dB에서 63dB로 줄였습니다. 17CrNiMo6.
클라이언트 챌린지
<올>0.025mm 기어 타원화로 인해 부품이 내구성 테스트에 실패하게 됩니다. 즉, 실행 불가능한 프로젝트입니다.
LS제조솔루션
- 시뮬레이션: 3D 메싱이 팁 릴리프 및 크라우닝을 변경했습니다.
- 어닐링: 거친 가공 후 580°C 응력 완화로 기판의 안정성을 제공했습니다.
- 마무리: 5축 CNC 가공 및 담금질 후 저속 이송 WEDM은 거칠기를 Ra 0.4μm로 줄여 기어 소음 감소를 직접적으로 수행합니다.
- 검사: 각 부품에 대한 ZEISS CMM 프로파일링 측정.
580°C 및 WEDM에서 어닐링하는 이 과정에서 ISO 1328 클래스 4에 따라 부품의 허용 오차가 ±0.003mm-±0.005mm임을 확신할 수 있습니다.
결과 및 가치
<올>이러한 27.0% 비용 절감과 45.5% 배송 절감은 부품 단축으로 신뢰할 수 있는 부품을 보장합니다.
<인용문>공차 ±0.003mm, 소음 63dB, 비용 27% 절감, 배송 45.5% 빠른 비표준 치형 기어를 제공하는 정밀 최적화 5축 CNC 가공 견적을 원하시면 문의해 주세요.
FAQ
1. 맞춤형 비표준 기어 프로필에서 달성할 수 있는 일반적인 정밀도 수준은 무엇입니까?
5축 CNC 밀링과 저속 와이어 컷 EDM 마감 처리를 결합하여 LS Manufacturing에서는 ≤3~5μm(ISO 1328, 클래스 4)의 치형 공차(Fp)와 Ra 0.4μm, 최소한의 소음으로 적절한 맞물림을 보장합니다.
2. 가공 후 열처리 중 기어 변형을 어떻게 방지하나요?
LS Manufacturing은 거친 가공 후 550~580°C에서 응력 제거 어닐링, 변형 방지 담금질 장비, 변형 응력을 줄이는 계단형 온도 침탄을 통해 열처리 후 변형을 ≤0.008mm로 방지합니다.
3. 고하중 맞춤형 변속기 부품에는 어떤 재료가 권장됩니까?
17CrNiMo6 및 20CrMnTi와 같은 합금 침탄강은 코어 인성과 케이스 경도가 높기 때문에 고하중에 사용됩니다. 내식성 또는 자성 요구 사항이 필요한 경우 17-4PH 스테인리스 스틸 또는 티타늄 등급 5(Ti-6Al-4V)가 권장됩니다.
4. 기어에 대한 초기 DFM 최적화를 통해 얼마나 많은 비용을 절감할 수 있나요?
LS Manufacturing 데이터베이스의 실제 데이터에 따르면 루트 필렛 형상 최적화 및 공차 분리를 통해 가공 비용을 최대 15%-35%, 리드 타임을 40% 절감할 수 있을 뿐만 아니라 응력 개선으로 인해 기어 피로 수명도 연장됩니다.
5. 정확한 맞춤형 장비 견적을 받으려면 어떤 정보가 필요합니까?
정확한 견적을 위해 모듈, 톱니 수, 압력 각도, 프로파일 이동 계수, 프로파일 수정 매개변수는 물론 재료 사양, 열처리 경도 및 배치 수량 추정을 포함한 매개변수 테이블이 포함된 3D STEP 파일, 2D 도면을 보내주시기 바랍니다.
6. LS제조에서는 기존 호빙 툴링 없이 맞춤형 기어를 생산할 수 있나요?
예. 5축 CNC 밀링 및 저속 와이어컷 EDM 장비를 활용한 덕분에 LS Manufacturing에서는 값비싼 맞춤형 호브를 구입하지 않고도 원하는 맞춤형 치형 모양을 생산할 수 있어 맞춤형 기어를 일괄 및 프로토타입으로 제조하는 것이 매우 저렴해졌습니다.
7. 비표준 프로필에는 어떤 품질 검사 프로세스가 사용됩니까?
각 배치는 Zeiss CMM 기계를 사용하여 3D 프로파일 측정을 거치며, LS Manufacturing에서는 거칠기 측정 로그뿐만 아니라 치형 공차(Fp, ffa, fha)를 포함하는 검사 보고서를 제공함으로써 맞춤형 기어에 대한 ISO 1328 요구 사항을 완벽하게 준수합니다.
8. 비표준 기어 프로토타입을 제조하는 데 소요되는 시간은 얼마나 됩니까?
DFM 도면이 확정되면 긴급 주문 프로토타입은 영업일 기준 5~7일 안에 배송될 수 있으며, 소량 생산(최대 500개)의 표준 리드 타임은 복잡성 및 열처리 요구 사항에 따라 영업일 기준 12~15일입니다.
요약
비표준 기어 가공의 맞춤화는 치아 수정, 5축 가공, 열처리, 측정을 포함하는 엔지니어링 설계와 관련된 복잡한 프로세스입니다. LS제조㈜는 15년 이상의 경험과 DFMA 노하우를 활용하여 시제품 제작부터 생산까지 기어 제조 전반에 걸쳐 서비스를 제공하고 있습니다.
비표준 장비가 불규칙한 마모, 과도한 소음 또는 배송 지연으로 인해 어려움을 겪고 있나요? 매개변수와 함께 3D 및/또는 2D 기어 도면을 업로드하세요. LS Manufacturing의 수석 엔지니어들이 DFM을 평가하고 2시간 이내에 견적을 제공할 예정입니다.
