Fabricação de engrenagens personalizadas: soluções de perfis dentários não padronizados

A fabricação de engrenagens personalizadas é a solução confiável de transmissão que elimina o desgaste dos dentes e falhas no alinhamento das engrenagens. Garante erros dentro de ±0,005 mm.

A solução de usinagem de engrenagens de 5 eixos oferece 27,0% menos custos de peças e 45,5% prazos de entrega reduzidos através do uso de usinagem de 5 eixos com simulação de pré-endurecimento.

Principais vantagens:

• Microusinagem de perfis de dentes não conformes: usando fresamento CNC de 5 eixos e alimentação de baixa velocidade por EDM com corte a fio, o desvio do perfil (Fp) é ajustado para estar dentro de 5 µm, com rugosidade superficial de Ra 0,4 µm obtida.
• DFM dinâmico para minimizar custos e tempo: considerando o filete da raiz do dente e os ajustes do caminho da ferramenta de corte no processo de projeto, o tempo de produção é reduzido de 22 para 12 dias e os custos por unidade são economizados em 27,0%.
• Controle de deformação em circuito fechado durante o tratamento térmico: Através de carburação, têmpera, recozimento para alívio de tensão e inspeção dimensional usando a máquina Zeiss CMM, a taxa de defeitos diminui de 16,8% para 2,4%.

Por que a fabricação de engrenagens personalizadas é crítica para aplicações de perfil dentário fora do padrão?

fabricação de engrenagens personalizadas é a melhor solução para interferência dentária em transmissões altamente carregadas, o que causa mais de 25% de aumento de torque e menos de 65 dB(A) de nível sonoro. Soluções de projeto de engrenagens de precisão também são a solução para os problemas das engrenagens envolventes em juntas de robôs e transmissões aeroespaciais.

O problema central: três modos de falha que você evita

Engrenagens evolventes padrão, que são submetidas a altas cargas (>150 Nm/kg):

1. Concentração de tensão nas bordas → deformação plástica nas extremidades dos dentes.
2. Taxa de contato inferior a 1,5 → impactos e vibrações.
3. Tensão de flexão da raiz > 650 MPa → microfissuração e lascamento.

Implicação: Sem perfis de engrenagem personalizados, as únicas opções disponíveis serão projetar um maior caixa de câmbio em 20-30% ou falha em 800 horas.

Como as modificações proporcionam ganhos mensuráveis

Um fabricante de engrenagens especiais obtém a tolerância de ±0,004 mm por meio de retificação coordenada de 5 eixos com máquina de perfilar. No seu caso, isso garante que o padrão de contato permaneça consistente após milhares de ciclos térmicos. As engrenagens de alto desempenho precisam ser precisas para evitar desgaste.

Exemplo: Com o uso de um redutor de junta robótica com dentes coroados (folga 0,012 mm) e ângulo de pressão 17,5º, a tensão máxima foi reduzida de 1.850 MPa para 920 MPa, aumentando assim a vida útil de 800 para mais de 6.500 horas.

Selecionando seu parceiro

• Ao comprar para fabricação de equipamentos industriais, certifique-se de:
• Retificação em multieixos para geometria de dentes coroados.
• Simulação de contato sob condições de carregamento 50%, 100%, 125%.
• Metrologia rastreável do NIST com incerteza inferior a 0,001 mm.

A parceria com uma empresa com profundos capacidades de fabricação de engrenagens garantirá que seus projetos fora do padrão sejam fabricados confiável.

Fonte de dados: Baseado nos padrões de precisão de engrenagens ISO 1328-1:2013 e no banco de dados medido LS Manufacturing 2025–2026 (tamanho da amostra >1.200 unidades).

Baixe nosso white paper sobre fabricação de engrenagens personalizadas para obter os parâmetros de tolerância de perfil, metas de acabamento de superfície e protocolos de retificação multieixos que alcançam ruído de ≤65 dB e precisão de ±0,004 mm em perfis de dentes não padrão.

Como o serviço de corte de engrenagens de precisão resolve geometrias dentárias complexas e não padronizadas?

Serviço de corte de engrenagens de precisão é um serviço avançado Serviço de usinagem CNC de 5 eixos e eletroerosão a fio que cria formas de engrenagem personalizadas e exclusivas com desvio de forma de perfil Fp de até 5 μm e acabamento superficial Ra 0,4 μm. Através da combinação de processos de desbaste e acabamento duro em uma operação digital dupla, o processo evita a interferência dos dentes e fornece nível de precisãoClasse 4 ISO 1328.

Wire EDM para engrenagens endurecidas

A usinagem de engrenagens fora do padrão por eletroerosão a fio de baixa velocidade envolve diversas operações de corte para obter Ra ≤ 0,4 µm com espessura de camada reformulada < 2 µm. Uma engrenagem endurecida de aplicação aeroespacial (HRC 60) não revelou nenhuma camada branca, resistindo a >10 milhões de ciclos sem corrosão. Este serviço de prototipagem de equipamentos personalizados validará seu projeto antes da produção de alto volume.

O processo EDM de fio multicorte implica que suas peças terão um ciclo de vida 3 a 5 vezes mais longo em comparação com o EDM padrão.

Dicas práticas:

• Especifique Ra ≤ 0,4 µm e reformule a camada < 2 µm.
• Solicite evidência metalográfica de ausência de camada branca.

Fluxo de trabalho integrado

Integre desbaste suave de 5 eixos e acabamento duro EDM com fio. O processo de fabricação de engrenagens personalizadas inclui uma tecnologia digital twin unificada que permite manter o desvio total dentro de ±0,004 mm, CpK ≥ 1,67.

O processo de fabricação de engrenagens implica que suas peças estarão prontas para montagem. Os primeiros artigos passarão pela inspeção imediatamente.

Dicas práticas:

1. Solicite um relatório sobre uma simulação de gêmeo digital.
2. Garanta que CpK ≥ 1,67 para todos os parâmetros críticos

Fonte de dados: Machinery's Handbook 31ª Edição; Dados de calibração Zeiss CMM MPEE.

Figura 1: A usinagem de engrenagens corta engrenagens de liga industrial com tolerância de 0,02 mm para sistemas de máquinas pesadas.

Quais parâmetros de engenharia determinam o sucesso na usinagem de engrenagens fora do padrão?

Usinagem de engrenagem não padrão é a sincronização do relevo da ponta (0,005 - 0,015 mm), ângulo de pressão (17,5°- 25°) e rugosidade da superfície (Ra < 0,4 μm). Esses parâmetros de engenharia eliminam o problema de vibrações harmônicas de alta velocidade e falha do filme lubrificante por meio da sincronização de parâmetros. Esta modificação dos dentes da engrenagem evita o desgaste adesivo em altas densidades de torque.

Rugosidade da superfície e tensão residual — evita a ruptura do filme

Ra ≤ 0,4 μm garante uma película de óleo superior a 2.000 MPa. Shot Peening introduz tensões de compressão residuais de −600 a −900 MPa, inibindo a propagação de trincas. A vibração harmônica pode até ser causada por 3 μm desvio do perfil da engrenagem em velocidades de mais de 10.000 RPM. Assim, o controle adequado da geometria da engrenagem, especificando o ângulo de pressão adequado (17,5°-25°), é obrigatório.

Resultado real: uma engrenagem rígida feita de material aeroespacial (HRC 61), com Ra 0,35 μm e tensão de compressão residual de −780 MPa suportou 14.000 horas de serviço em comparação com 2.100 horas com Ra 1,2 μm.

Com acabamento de superfície Ra 0,35 μm e tensão de compressão −780 MPa, seus produtos terão uma vida útil de fadiga 5–7 vezes maior do que com superfícies mais ásperas.

Dicas práticas:

1. Especifique Ra ≤ 0,4 μm e valores de tensão de compressão residual.
2. Ajuste o ângulo de pressão de acordo com as condições de carga (17,5°-25°).
3. Classificação de tolerância — Combine o custo com a aplicação.

Três graus: Comercial (±0,015 a ±0,030 mm) para aplicações de transportadores de baixa velocidade; Precisão (±0,008 a ±0,012 mm) para fusos de máquinas; Ultraprecisão (±0,003 a ±0,005 mm) para atuadores aeroespaciais. Essa integridade da superfície da engrenagem é um determinante direto do comportamento de fadiga.

A abordagem escalonada para tolerâncias de equipamentos garante que você pague apenas pelo que precisa para atender aos critérios de desempenho.

Dicas práticas:

• Selecione a nota com base nos requisitos de velocidade e carregamento.
• Valide a capacidade de tolerância de equipamentos do seu fornecedor antes de entrar em operação produção.

Fonte de dados: Baseado em cálculos de resistência à flexão AGMA 2001-D04, padrões de resistência à corrosão ISO 6336-2 e banco de dados de medições LS Manufacturing 2025–2026 (tamanho de amostra >1.200 unidades).

Parâmetros de fabricação de engrenagens fora do padrão e referência rápida do processo

Como um fabricante de equipamentos especiais pode otimizar a seleção de materiais para perfis fora do padrão?

Um fabricante de engrenagens especiais​ é o parceiro de engenharia de materiais que combina temperabilidade e taxas de distorção para atingir dureza de superfície HRC 58–62 com um núcleo resistente para perfis não padronizados de alto impacto. Esta otimização de materiais de engrenagens​ garante a sobrevivência sob condições extremas sem sacrificar a capacidade de fabricação.

Controle de distorção por tratamento térmico

A distorção do processo de cementação aumenta o custo de usinagem de engrenagens. Ao usar pré-compensação por meio de simulação de encolhimento e fixação de endurecimento, garante que a engrenagem esteja dentro da tolerância de ±0,010 mm. As engrenagens de anel 17CrNiMo6 em um lote atingiram o rendimento de primeira passagem de 92%, em comparação com 68%.

A modelagem de pré-compensação garantirá que suas peças permaneçam na faixa de tolerância, reduzindo o custo de fabricação de engrenagens industriais. Em outras palavras, menos desperdício de espaços em branco.

Dicas práticas: Peça simulação de distorção antes da fabricação. Garantir a rastreabilidade da certificação de materiais. Compare os custos do ciclo de vida, não apenas o preço em branco.

Fonte de dados: Em conformidade com os padrões de aço-liga ISO 683-2 e com as especificações de aço inoxidável para endurecimento por precipitação ASTM A564.

Figura 2: A usinagem de engrenagens retifica engrenagens de liga de aço retificadas com precisão de 0,005 mm para sistemas de transmissão de precisão.

Como os engenheiros devem avaliar as tolerâncias antes de solicitar um orçamento de equipamento personalizado?

Avaliação de tolerância é a prática de desacoplar características críticas da engrenagem de superfícies não funcionais, o que resolve o problema de custo inflacionado utilizando tolerância de ±0,005–±0,008 mm apenas onde o desempenho exige, evitando especificação de tolerância excessiva de ±0,003 mm que aumenta a usinagem da engrenagem custo por um fator de três. Esta análise de tolerância de engrenagem garante que você não pague a mais em seu orçamento de projeto.

Separar recursos funcionais e não funcionais

Recursos críticos (perfil do dente, furo) exigem tolerância ±0,005–±0,008 mm, enquanto faces/chanfros não críticos devem usar tolerância ISO 2768-m (±0,015–±0,030 mm). Especificar ±0,003 mm para tudo adiciona 40–60% à sua cotação de equipamento personalizado.

O resultado real: o preço de uma engrenagem articulada robótica foi reduzido de US$ 185 para US$ 112 por unidade após a reclassificação de recursos não funcionais – 39% de economia com o mesmo desempenho.

Isso é o que a dissociação entre função e não função garantirá: suas peças atenderão a todos os requisitos críticos e custarão substancialmente menos.

Preparar desenhos prontos para DFM

Uma lista de verificação de desenho de engrenagem completa, incluindo módulo, número de dentes, ângulo de pressão, mudança, modificações e arquivo 3D STEP deve ser incluída no pacote. A falta de parâmetros resulta em suposições, atrasos e citações incorretas.

Resultado real: O cliente que forneceu todos os desenhos foi cotado em 36 horas, em vez dos habituais seis dias.

O pacote completo de desenhos garantirá que suas peças serão citadas com precisão durante a primeira tentativa, sem quaisquer alterações dispendiosas.

Aplicar estratégia de classificação de tolerância

Três classes: classe de ultraprecisão (±0,003–±0,005 mm) para perfil/furo do dente; grau de precisão (±0,008–±0,012 mm) para passo/excentricidade; grau comercial (±0,015–±0,030 mm) para todas as outras superfícies.

Resultado real: o equipamento aeroespacial reduziu 22% o custo total da fabricação de equipamentos personalizados, mantendo o CpK 1,67 em recursos críticos.

Uma abordagem de tolerância de três níveis implica que sua peça passará no teste de funcionalidade com êxito e permanecerá dentro do seu orçamento. Esta otimização de custos de equipamentos ajuda a escolher o processo certo.

Quais fatores de custo exercem maior influência no custo de usinagem de engrenagens?

Custo de usinagem de engrenagens​ é a combinação de taxa de remoção de material, ferramentas especializadas e usinagem de acabamento após tratamento térmico, o que resolverá o problema de gastos excessivos de orçamento ao perceber que as engrenagens carburadas (HRC 58 a 62) precisam de uma velocidade de corte 60% menor, o que representa 90% dos custos totais. Compreender os fatores de custo de equipamentos ajuda você a alocar os gastos onde for importante.

Ferramentas e programação especiais — o primeiro obstáculo de custo

Formas não convencionais necessitam de ferramentas de metal duro personalizadas ou eletrodos WEDM e programação CAM especial, representando 15–25% do valor inicial cotação de equipamento personalizado.

Resultado real: um pinhão cicloidal custa US$ 4.800 em ferramentas especiais, US$ 96 por peça na quantidade 50, mas US$ 24 por peça na quantidade 200.

A amortização de ferramentas especiais em maior quantidade de peças permitirá que suas peças sejam produzidas com custos significativamente reduzidos em comparação com peças de protótipo.

Tratamento térmico e acabamento secundário — o maior bloco de custos

A cementação para HRC 58–62 distorcerá as engrenagens e exigirá retificação secundária. A operação de retificação secundária é responsável por 30–40% do custo total de usinagem de engrenagens não padrão. A taxa de retificação é reduzida em 60% devido ao material endurecido, o que dobra o tempo de retificação.

Resultado real: uma coroa dentada aeroespacial exigiu 14 horas de retificação após o tratamento térmico, em vez de 5 horas na condição recozida, acrescentando US$ 1.350 por peça de custo.

A retificação após o processo de cementação aumentará o custo de acabamento das suas peças, mas isso garante tolerância de ±0,004 mm para tornar a engrenagem funcional.

Efeito de tamanho de lote — distribuição de custos fixos

As despesas de configuração, ferramentas e inspeção não dependem do volume, e a mudança de 1 para 50 a 100 peças reduz o custo de usinagem de engrenagens por peça em 30% ou mais.

Exemplo real: Engrenagem helicoidal fora do padrão foi usinada por US$ 620 por peça na quantidade 5, mas na quantidade 75 custo de usinagem de engrenagens reduzido para US$ 215 por peça — 65% de economia de custos por meio de ferramentas e amortização de configuração.

Aumentar o tamanho do lote para 50–100 peças tornará suas peças muito mais baratas devido à consolidação de pedidos. Este planejamento de produção de engrenagens fornecerá o máximo poder de compra.

Fonte de dados: Baseado em modelos de custo de usinagem padrão do setor para produção de engrenagens endurecidas (HRC 58–62) e taxas de programação WEDM/CAM típicas para perfis não padronizados.

Figura 3: Furos de usinagem de engrenagens em pinhão de aço inoxidável com tolerância de 0,01 mm com aplicação de refrigeração.

Por que confiar neste guia? Experiência prática de especialistas em fabricação da LS

O processo de fabricação de engrenagens personalizadas que seguimos foi validado por meio do DFM de mais de 1.200 transmissões de precisão para aplicações de engrenagens aeroespaciais, médicas e robóticas.

Cada projeto personalizado de geometria de dente fora do padrão é verificado e assinado por Gloria, engenheira-chefe de DFM e usinagem CNC da LS Manufacturing, cuja extensa experiência de mais de 15 anos inclui microusinagem e corte de engrenagens de precisão (conecte-se com ela no Gloria's Perfil do LinkedIn). De acordo com a rigorosa ISO 9001:2015 e AS9100D sistemas de gerenciamento de qualidade certificados, nossa equipe de engenharia segue as rigorosas especificações do padrão ISO 1328 Classe 4 para projeto de engrenagens com tolerâncias submicrométricas.

Com nossa usinagem CNC alemã de 5 eixos, EDM de fio de alimentação lenta e sistemas de inspeção Zeiss CMM, a LS Manufacturing fornece um rendimento consistente de mais de 99% na primeira passagem em cada pedido de engrenagem personalizado, mesmo os desafiadores, como componentes médicos e aeroespaciais. Cada lote fornecido terá um relatório completo de inspeção do CMM incluído.

Quer melhorar o design do seu equipamento? Envie-nos seus desenhos de engrenagens para análise DFM gratuita e use nossa experiência em usinagem CNC com mais de 15 anos de certificação AS9100D.

Como a fabricação de engrenagens industriais garante tratamento térmico uniforme e baixa distorção?

A fabricação de engrenagens industriais é obtida por meio de recozimento e têmpera, o que corrige o problema da distorção anisotrópica de engrenagens assimétricas por meio do uso de um processo de têmpera a 550°C que restringe a distorção a não mais que 0,008 mm. Este processo de tratamento térmico de engrenagens preserva a geometria antes da retificação final.

Recozimento pré-tensão e têmpera escalonada

Uma têmpera escalonada seguida por um revenido de 550°C reduziu a ovalização para ≤ 0,008 mm em uma coroa dentada aeroespacial (diminuída em 77%).

Um fabricante de engrenagens especiais usa esse procedimento para garantir a integridade geométrica antes da retificação. Em outras palavras, menos peças rejeitadas e margem de retificação previsível.

Dica para agir: especifique a têmpera escalonada e a têmpera 550°C em suas especificações de tratamento térmico.

Dispositivos de têmpera dedicados

Acessórios com restrição axial reduzem o desvio de acessório de têmpera de engrenagem para ±0,005 mm, melhorando a taxa de sucesso na primeira passagem de 72% para 95% em pinhões assimétricos — isso economiza US$ 8.400 por lote. A fixação especial garante que seus componentes serão retirados do tratamento térmico para retificação final, sem necessidade de correção. Em outras palavras, aumentou a eficiência e reduziu os custos de retrabalho.

Dica para agir: Considere comprar acessórios personalizados para qualquer engrenagem assimétrica; retorno garantido após 20–30 peças.

Estoque uniforme para moagem final

Devido à distorção controlada até ≤ 0,008 mm, o desbaste final é realizado em passagem única com tolerâncias ±0,004 mm. Uma peças de transmissão personalizadas reduziu o custo de retificação final em 40% por engrenagem com este método de prevenção de distorção de engrenagem. Em outras palavras, menor tempo de ciclo e menor custo de retificação.

Dica útil: especifique a distorção máxima de não mais que 0,008 mm e solicite a opção de retificação de uma passagem.

Fonte de dados: Em conformidade com as especificações de controle de tolerância dimensional MIL-A-8625 e ISO 286.

Quando as empresas devem fazer a transição de protótipos de peças de transmissão personalizadas para produção em lote?

O tempo de transição é o momento em que o protótipo de peças de transmissão personalizadas demonstrou 500 horas de testes de fadiga com desgaste abaixo de 2 μm, resolvendo o problema de escamação prematura ao comprovar eficiência de pelo menos 97,5% e aumento de temperatura abaixo de 45°C. Esta avaliação de requisição de RFQ de equipamentos garantirá seu investimento.

Validação de desempenho — três portas

• Portão 1:​ 500 horas, zero rachaduras.
• Portão 2:​ Desgaste ≤ 2 μm pelo CMM.
• Portão 3:​ Aumento de temperatura ≤ 45°C.

Resultado real: um engrenagem de articulação robótica foi certificado após 510 horas com 1,8 μm desgaste e aumento de temperatura 41°C. O processo de três portas significa que suas peças entrarão em produção com confiabilidade garantida.

Dica prática:​ exija um relatório de liberação assinado antes de aprovar as ferramentas.

Processar conversão

1. Ferramentas: converter processo WEDM em fresas de metal duro.
2. Tempo de ciclo: diminuir em 50%+ com tolerância de ±0,005 mm.
3. Acessórios: gabaritos especializados para repetibilidade.

Resultado real: uma conversão de fabricação de engrenagens personalizadas reduziu o tempo de ciclo de 47 para 21 minutos em ±0,004 mm. Essa abordagem de fazer a produção de equipamentos de baixo volume é escalonável. Essa conversão de ferramentas e tempo de ciclo significa que os clientes pagam 50% menos por lote de suas peças.

Dica prática: solicite uma comparação do tempo de ciclo.

Escalonamento de qualidade

• Inspeção: inspeção de amostragem automatizada.
• Amostragem: um em dez, um em vinte para CpK ≥ 1,67.
• SOP: Congelar critérios de aceitação.

Resultado real: 200 produtos de fabricação de engrenagens industriais alcançaram CpK 1,72 com amostragem de 10%. Essa estrutura de otimização de estoque de equipamentos​ reduz as despesas gerais. Essa amostragem significa que você terá certeza sobre a qualidade de suas peças a um preço 80% menor.

Dica prática: especifique seu plano de amostragem e metas de CpK em seu pedido de compra.

Fonte de dados: com base em protocolos de transição de protótipo para produção padrão do setor para componentes de transmissão de precisão.

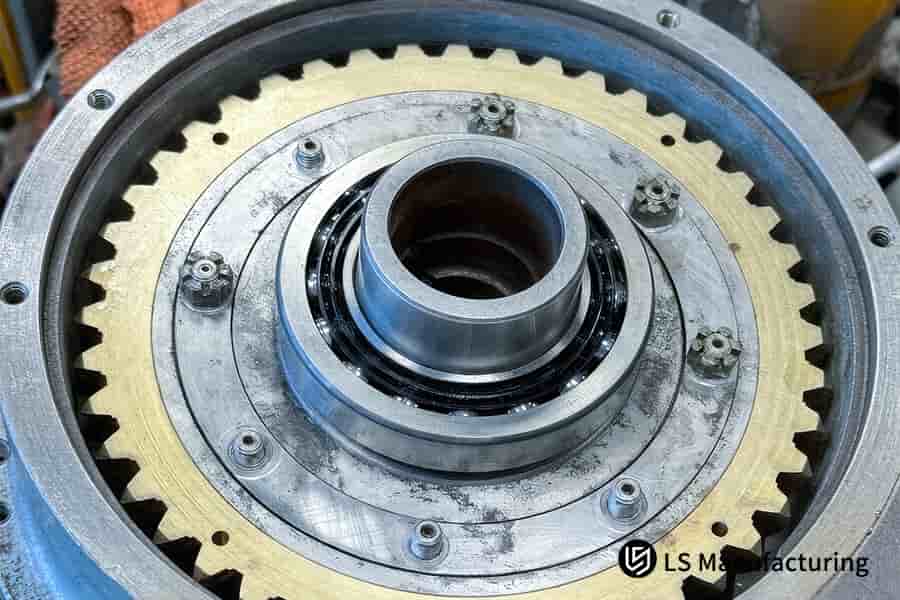

Figura 4: A usinagem de engrenagens molda engrenagens planetárias de precisão com tolerância de 0,015 mm para aplicações robóticas.

LS Manufacturing Usinagem de precisão de 5 eixos para robótica industrial Peças de transmissão personalizadas: Otimização de perfil dentário fora do padrão

usinagem de precisão de 5 eixos para componentes de transmissão personalizados é uma técnica DFM usada para corrigir falhas de perfil de dente fora do padrão usando modelagem de malha 3D, recozimento de 580°C e WEDM de alimentação lenta — resultando em otimização do perfil da engrenagem que reduziu o ruído de 82 dB para 63 dB com tolerâncias de ±0,003 mm – ±0,005 mm em 17CrNiMo6.

Desafio do cliente

1. Parte:​ Engrenagem modificada envolvente não padrão, 17CrNiMo6, redutor de junta robótica.
2. Problema:​ Brochamento + tratamento térmico causaram ovalização 0,025 mm, rugosidade Ra 1,6 μm.
3. Impacto:​ ruído de 82 dB, 16,8% taxa de defeito, $285/peça, prazo de entrega de 22 dias — produção em massa bloqueada.

A ovalização da engrenagem de 0,025 mm faz com que suas peças sejam reprovadas nos testes de durabilidade. Em outras palavras, um projeto inviável.

Solução de fabricação LS

• Simulação: a malha 3D alterou o relevo e a coroação da ponta.
• Recozimento: alívio de tensão de 580°C após usinagem em desbaste proporcionou estabilidade ao substrato.
• Acabamento: usinagem CNC de 5 eixos e WEDM de alimentação lenta após têmpera reduziram a rugosidade para Ra 0,4 μm, o que contribuiu diretamente para redução de ruído de engrenagem diretamente.
• Inspeção: medição de perfil CMM ZEISS para cada peça.

Neste processo de recozimento a 580°C e WEDM, você pode ter certeza de que suas peças terão tolerâncias de ±0,003 mm-±0,005 mm de acordo com a ISO 1328 Classe 4.

Resultados e valor

1. Ruído:​ 82 dB → 63 dB.
2. Qualidade: A taxa de quebra de engrenagens reduzida de 16,8% a 2,4%.
3. Custo:​ US$ 285 → US$ 208 (economia de 27,0%).
4. Prazo de entrega:​ 22 dias → 12 dias (45,5% mais rápido).
5. Confiabilidade: passou no teste de carga total de 1.000 horas.

Essa economia de 27,0% custo e 45,5% de entrega garantirão peças confiáveis com encurtamento.

Entre em contato conosco para obter uma cotação de usinagem CNC de 5 eixos com precisão otimizada que oferece engrenagens com perfil de dente fora do padrão com tolerância de ±0,003 mm, ruído de 63 dB, redução de custo de 27% e entrega 45,5% mais rápida.

Perguntas frequentes

1. Qual é o nível de precisão típico alcançável para perfis de engrenagem personalizados não padronizados?

O uso de fresamento CNC de 5 eixos combinado com um acabamento EDM com corte de fio de alimentação lenta resulta na obtenção de uma tolerância de perfil de dente (Fp) na LS Manufacturing de ≤3–5 μm (ISO 1328, Classe 4) e uma rugosidade superficial de Ra 0,4 μm, o que garante uma malha adequada com ruído mínimo.

2. Como evitar a distorção da engrenagem durante o tratamento térmico pós-usinagem?

LS Manufacturing evita a distorção após o tratamento térmico até ≤0,008 mm por meio de recozimento de alívio de tensão a 550–580°C após usinagem de desbaste, equipamento de têmpera antidistorção e cementação em temperatura escalonada que reduz as tensões de transformação.

3. Quais materiais são recomendados para peças de transmissão personalizadas para cargas pesadas?

Aços de cementação de liga, como 17CrNiMo6 e 20CrMnTi, são usados em cargas pesadas devido à alta tenacidade do núcleo e alta dureza da caixa; se a resistência à corrosão ou requisitos magnéticos forem necessários, então é sugerido aço inoxidável 17-4PH ou titânio grau 5 (Ti-6Al-4V).

4. Quanto custo pode ser economizado com a otimização antecipada do DFM para engrenagens?

De acordo com os dados reais do banco de dados da LS Manufacturing, a otimização da geometria do filete de raiz e o desacoplamento de tolerâncias resultam em economias de até 15%-35% do custo de usinagem e de 40% do lead time, bem como um aumento na vida útil da engrenagem devido à melhoria da tensão.

5. Quais informações são necessárias para obter uma cotação precisa de equipamentos personalizados?

Exigimos que você nos envie um arquivo STEP 3D, desenhos 2D com uma tabela de parâmetros incluindo módulo, número de dentes, ângulo de pressão, coeficiente de mudança de perfil e parâmetros de modificação de perfil, bem como especificações de material, dureza de tratamento térmico e estimativa de quantidade de lote para preciso cotação.

6. A LS Manufacturing pode produzir engrenagens personalizadas sem as ferramentas de fresagem existentes?

Sim. Graças à utilização de fresagem CNC de 5 eixos e equipamento EDM com corte de fio de baixa velocidade, a LS Manufacturing é capaz de produzir qualquer formato de perfil de dente personalizado sem ter que comprar fresas personalizadas caras, o que torna muito barato fabricar engrenagens personalizadas em lotes e como protótipos.

7. Quais processos de inspeção de qualidade são usados para perfis fora do padrão?

Cada lote passa por medição de perfil 3D usando a máquina Zeiss CMM, e a LS Manufacturing fornece relatórios de inspeção que cobrem tolerâncias de perfil de dente (Fp, ffa, fha), bem como registros de medição de rugosidade, cumprindo totalmente os requisitos ISO 1328 para engrenagens personalizadas.

8. Qual é o prazo para a fabricação de protótipos de engrenagens não padronizadas?

Depois que os desenhos DFM forem confirmados, os protótipos urgentes podem ser entregues em 5 a 7 dias úteis, enquanto o prazo de entrega padrão para produção de pequenos lotes (até 500 peças) é de 12 a 15 dias úteis, dependendo da complexidade e dos requisitos de tratamento térmico.

Resumo

A personalização de usinagem de engrenagens é um processo complexo que envolve projeto de engenharia, que inclui dentes modificação, usinagem de cinco eixos, tratamento térmico e medição. A LS Manufacturing Company utiliza sua experiência de mais de 15 anos e seu know-how DFMA para fornecer um serviço completo para a fabricação de engrenagens, desde os protótipos até a produção.

Seu equipamento fora do padrão sofre desgaste irregular, muito ruído ou atraso na entrega? Carregue seus desenhos de engrenagens 3D e/ou 2D junto com seus parâmetros. Os engenheiros seniores da LS Manufacturing avaliarão o DFM e fornecerão um orçamento dentro de duas horas.

📞Tel: +86 185 6675 9667
📧E-mail: info@lsrpf.com
🌐Site:https://lsrpf.com/

Isenção de responsabilidade

O conteúdo desta página é apenas para fins informativos.Serviços de fabricação da LSNão há representações ou garantias, expressas ou implícitas, quanto à precisão, integridade ou validade das informações. Não se deve inferir que um fornecedor ou fabricante terceirizado fornecerá parâmetros de desempenho, tolerâncias geométricas, características específicas de projeto, qualidade e tipo de material ou mão de obra através da rede LS Manufacturing. A responsabilidade é do comprador.Peças necessáriascotação Identifique os requisitos específicos para essas seções.Entre em contato conosco para obter mais informações.

Equipe de fabricação da LS

LS Manufacturing é uma empresa líder do setor. Concentre-se em soluções de fabricação personalizadas. Temos mais de 15 anos de experiência com mais de 5.000 clientes e nos concentramos em usinagem CNC de alta precisão,fabricação de chapas metálicas, impressão 3D,Moldagem por injeção.Estampagem de metal e outros serviços de fabricação completos.
Nossa fábrica está equipada com mais de 100 centros de usinagem de 5 eixos de última geração, com certificação ISO 9001:2015. Fornecemos soluções de fabricação rápidas, eficientes e de alta qualidade para clientes em mais de 150 países ao redor do mundo. Quer se trate de produção em pequeno volume ou personalização em grande escala, podemos atender às suas necessidades com a entrega mais rápida em 24 horas. escolha LS Fabricação. Isso significa eficiência, qualidade e profissionalismo na seleção.
Para saber mais, visite nosso site:www.lsrpf.com

Gloria

Especialista em prototipagem rápida e fabricação rápida

Especializada em usinagem cnc, impressão 3D, fundição de uretano, ferramentas rápidas, moldagem por injeção, fundição de metal, chapa metálica e extrusão.

Got thoughts or experiences to share? We'd love to hear from you!
