5축 CNC 가공으로 얇은 벽을 제작하여 알루미늄의 변형 및 뒤틀림을 방지합니다.

5축 CNC 박판 가공 서비스 는 정밀 제조 방식으로 AL 7075-T651의 뒤틀림 문제를 해결합니다. 동기화를 통해 ±0.005mm의 정밀도를 유지합니다.

대칭형 황삭 가공 프로토콜은 항공우주 부품의 불량률을 18.5% 에서 거의 0% 수준으로 줄이는 동시에 전체 단가를 28% 절감합니다. 견적 전 2시간 만에 완료되는 DFM(설계 제조성 평가)을 통해 구조적 형상을 검증할 수 있습니다.

핵심 요약

• 치수 정확도 향상: 대칭적인 소재 제거와 적층 가공의 응력 완화 공정 덕분에 얇은 벽 구조물의 변형이 산업 표준인 ±0.05mm 보다 더 정밀한 ±0.005mm 수준으로 유지됩니다.
• 비용 대폭 절감: 5축 공구 경로 최적화 및 고정 시간 단축으로 인해 개당 제조 비용이 28% 절감되었습니다(320달러에서 230.40달러로) .
• 빠른 납기: 자동화된 5축 동시 가공 과 2시간 내 DFM 분석의 조합 덕분에 전체 제조 시간이 38% 단축되었습니다(21일에서 13일로) .
• 품질 관리: 불량률을 18.5%에서 2.1%로 성공적으로 줄여 AS9100D 및 ISO 9001:2015 품질 관리 시스템 기준을 충족했습니다.

내부 잔류 응력은 어떻게 알루미늄 박판의 변형을 유발하는가?

알루미늄 박판의 내부 잔류 응력은 재료의 비대칭적 제거로 인해 발생하는 힘의 불균형으로, 최대 ±0.05mm의 탄성 회복 변형을 유발합니다. 맞춤형 5축 CNC 박판 가공은 양쪽 면에서 균형 잡힌 재료를 ±0.005mm까지 제거하여 정밀한 5축 CNC 박판 부품을 제작합니다.

비대칭 제거가 스프링백을 유발하는 이유는 무엇일까요?

3축 호깅(단면 심층 황삭)은 한쪽 면을 먼저 제거하여 아직 가공되지 않은 면 쪽으로 벽면이 휘어지게 합니다. 교대 절삭은 양쪽 면에서 동일한 양의 재료를 제거하는 방식입니다. LS 제조 데이터베이스(2025-2026년)(샘플 부품 수 1,200개 이상)에 따르면, 0.3mm의 단계적 마무리 여유를 적용하면 재작업을 35% 줄일 수 있습니다. 즉, 양쪽 면에서 균형 있게 재료를 제거하면 응력 분포가 유지되어 가공 후에도 벽면이 평평하게 유지됩니다.

±0.005mm 왜곡 범위 내 유지

응력 완화와 마감 처리를 구분하기 위해 CMM(좌표 측정기, ±0.005mm 정밀도)을 사용하여 0.3mm 간격으로 단계적 여유를 측정합니다. 5축 CNC 가공을 통해 알루미늄의 뒤틀림을 방지하고, 클램핑 과정에서 제어된 다축 응력 완화를 통해 뒤틀림을 서서히 최소화합니다.

ASME Y14.5-2018 및 ISO 2768-1:1989 일반 공차는 가공 교정 없이도 벽면이 형상 공차 내에 있음을 입증합니다.

결론

• 황삭 가공 중 잔류 응력을 유지하기 위해 양쪽에서 번갈아가며 재료를 제거합니다.
• 0.3mm의 여유를 유지하고 CMM을 사용하여 ±0.005mm의 정밀도로 평탄도를 측정하십시오.
• 클램핑 및 호깅 방식 대신 제어된 해제 공정을 사용하여 얇은 벽을 대칭적으로 제어하십시오 .

데이터 출처: LS Manufacturing 2025–2026 측정 데이터베이스(표본 크기 >1,200).

알루미늄 박판 변형 가이드를 다운로드하여 비대칭 소재 제거가 최대 ±0.05mm의 스프링백을 유발하는 방식과 0.3mm 간격의 5축 교대 절삭이 ±0.005mm의 평탄도를 유지하는 방법을 알아보세요.

박막 변형 제어에 5축 가공이 우수한 이유는 무엇일까요?

5축 가공은 박판 변형 제어에 있어 공구 돌출부를 직경의 3배 이하로 유지하고 스핀들을 15°~30° 각도로 기울여 3축 밀링 작업에 비해 측면력을 90% 이상 감소시킬 수 있다는 장점을 제공합니다. 5축 CNC 변형 제어 서비스는 5축 공구 기울기 최적화 기능을 활용하여 공구가 벽의 법선을 따라 ae = 0.15mm 값으로 움직이도록 하고, 5축 CNC 박판 가공 시 벽의 공차를 ±0.05mm 이내로 유지합니다.

공구 돌출부 최적화

3축 황삭 가공에는 긴 엔드밀이 필요하며, 공구 돌출부가 직경의 4배에 달하면 측면력이 벽면에 집중되어 ±0.05mm 이상 변형이 발생합니다. 반면 5축 트로코이드 밀링 가공에서는 공구 돌출부를 직경의 3배 이하로 유지하고 칩 부하를 고르게 분산시켜 과도한 클램핑 없이도 벽면의 형상을 유지할 수 있습니다. 간단히 말해, 기울어진 짧은 공구는 긴 공구를 사용하여 가공할 때보다 벽면의 변형을 훨씬 줄여줍니다.

트로코이드 절삭력 제어

원형 공구 경로와 일정한 칩 부하를 사용하는 트로코이드 밀링 기법( ae = 0.15mm) 은 진동을 유발하는 법선 방향의 칩 밀집 현상을 감소시킵니다. 0.3mm의 단계적 마무리 여유를 적용하면 응력 완화와 마무리 가공이 분리됩니다. 기계 핸드북 31판 에 설명된 절삭 모멘트는 오버행과 반경 방향 체결에 따라 달라지며, 이는 깊은 캐비티 벽면에서의 절삭 변형 위험을 줄여줍니다.

구현 단계

1. 깊은 공동 벽면에서 돌출부가 직경의 3배를 넘지 않도록 스핀들을 15°~30° 기울이십시오.
2. 채터링을 줄이기 위해 트로코이드 ae를 0.15mm 로 설정하고 마무리 여유를 0.3mm 로 설정하십시오.
3. ASME Y14.5-2018 기준에 따라 좌표 측정기(CMM)를 사용하여 ±0.005mm의 평탄도를 확인하십시오.

5축 CNC 알루미늄 뒤틀림 방지 워크플로우는 후가공 없이도 형태 요구 사항을 충족하는 얇은 벽을 제공합니다.

데이터 출처: Machinery's Handbook, 31판, 절삭 모멘트 계산 장; 공구 제작자 Vc/fz 최적화 가이드.

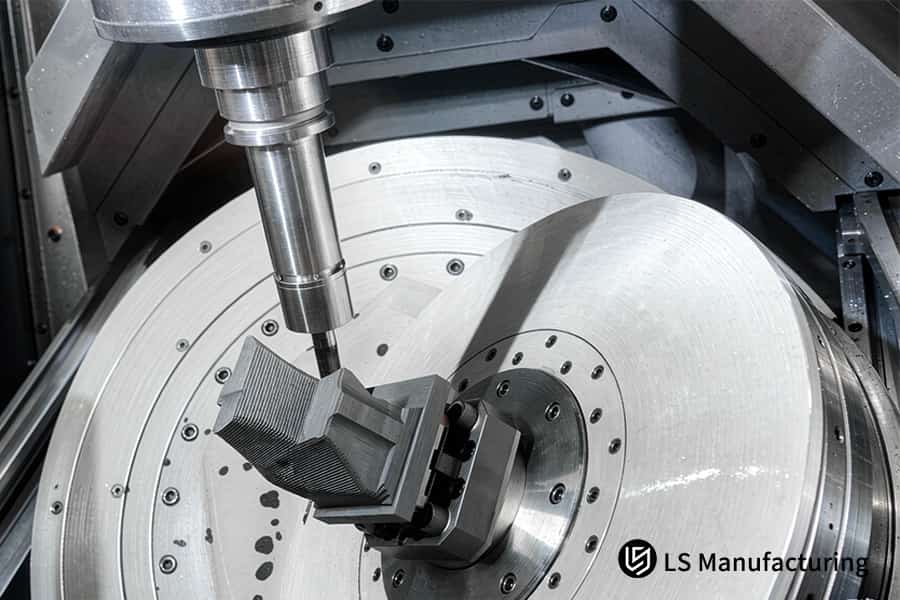

그림 1: 맞춤형 5축 CNC 박판 가공으로 임펠러 표면을 Ra 0.4 μm로 마감했습니다.

진공 및 저력 고정 장치는 얇은 벽 클램핑 변형을 방지하는 데 어떤 역할을 합니까?

진공 고정 장치와 유연한 연질 조는 점 클램핑 방식을 표면 힘 분산 방식으로 전환하여 두께 1.0mm 미만의 와동에서 0.03mm를 초과하는 인상 흔적을 방지하는 공작물 고정 장치입니다. 5축 CNC 박벽 성형기는 특수 설계된 진공 베이스를 사용합니다. 저융점 합금과 냉각 왁스가 와동의 빈 공간을 채워 추가적인 지지력을 제공합니다.

정밀 5축 CNC 박판 부품 가공 시 클램핑 응력이 85% 감소합니다. 5축 저력 고정 장치는 탄성 한계에 도달하는 집중 하중이 발생하지 않도록 설계되었습니다.

기존 바이스는 클램핑력을 접촉점에 집중시켜 휨이나 움푹 패임을 유발합니다. 5축 진공 고정 장치는 클램핑력을 공구 전체 표면에 분산시킵니다. 캐비티 가공 시에는 저융점 합금이나 냉각 왁스를 사용하여 공간을 채우고 가공 후 녹여 제거합니다. 간단히 말해, 각 벽면이 전체 표면적으로 단단히 고정되어 압착되지 않으므로 가공 과정에서 움푹 패임이나 휨을 방지합니다.

0.25mm 의 마감 여유는 최종 가공 전 응력 완화를 제공합니다. 클램핑 해제 후 좌표 측정기(CMM)를 사용하여 ±0.005mm의 정밀도로 평탄도를 검증합니다. ASME Y14.5-2018 표준에 따라, 진공 베이스 형상은 5축 지그 정렬을 사용하여 0.02mm 공차 내에서 대략적으로 가공된 표면과 정렬되며, 미세한 들뜸 현상을 방지하여 채터링을 억제합니다. 동일한 지그 내에서 맞춤형 5축 CNC 박판 가공을 통해 진공 베이스를 축소합니다.

결론

• 포인트 클램프 대신 진공 척이나 컨포멀 조를 사용하십시오.
• 저융점 합금 또는 냉각 왁스를 사용하여 지지 공동을 만드십시오.
• ASME Y14.5-2018 규격에 따라 CMM을 사용하여 평탄도를 확인하십시오.

5축 동적 제어 vs. 기존 3축 고정식 지지대 - 주요 성능 비교

데이터 비교 결과 , 5축 동적 응력 완화 전략이 변형 제어 및 표면 품질 향상 측면에서 기존 3축 절삭 솔루션보다 훨씬 우수한 성능을 보이는 것으로 나타났습니다.

5축 다축 연동 및 유연한 고정 장치를 채택함으로써 정밀 부품의 불량률을 줄이고 표면 품질을 향상시켜 28%의 비용 절감을 달성했습니다.

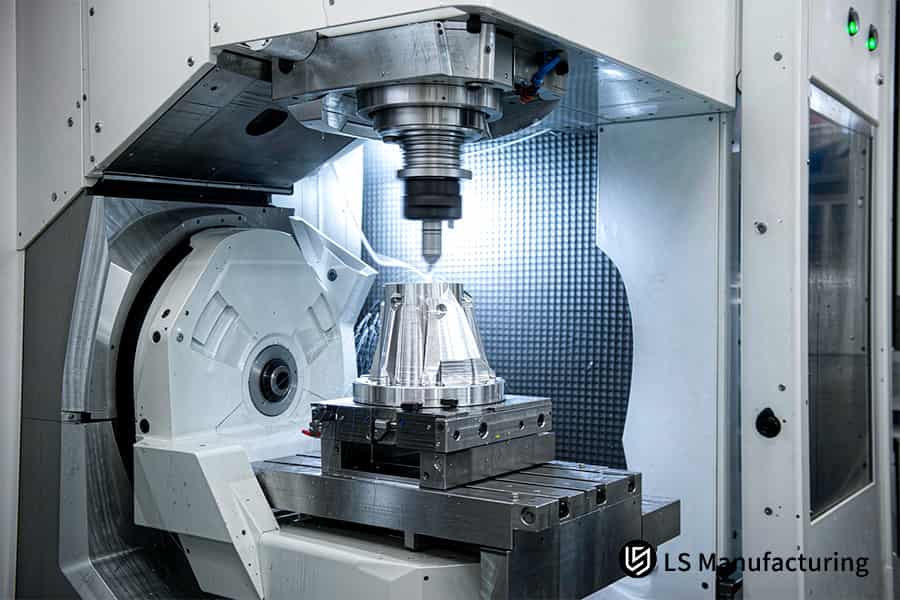

그림 2: 정밀 5축 CNC 가공으로 제작된 박형 부품은 원뿔 형상을 ±0.005mm 이내의 안정성으로 유지합니다.

동적 공구 경로는 얇은 알루미늄 벽의 절삭열을 어떻게 줄입니까?

동적 툴패스는 공구와 부품의 접촉 각도를 줄이고 열 접촉 시간을 최소화하여 얇은 알루미늄 벽의 절삭열을 최소화하는 데 도움을 줍니다. 이를 통해 열의 90%가 칩을 통해 제거되고 벽으로 전달되는 열은 최소화됩니다. 5축 CNC 변형 제어 서비스는 70bar의 스핀들 중심 냉각수와 함께 반경 방향 접촉각 (ae)을 0.15mm 로 유지하고, 온도 변동을 ±2°C 이내로 제어하여 정밀한 5축 CNC 박판 부품 가공을 가능하게 합니다.

고압 냉각수 세척

알루미늄의 선팽창률이 상당히 높기 때문에 1.5mm 미만의 벽 두께를 절삭할 때 열팽창이 변형의 주요 원인이 됩니다. 5축 고압 냉각수는 스핀들 중심부를 통해 70bar의 압력으로 공급되므로 벽에 열을 전달하지 않고 칩을 제거할 수 있습니다. 간단히 말해, 열이 벽 내부로 침투하지 않으므로 벽의 치수 안정성이 유지됩니다.

소규모 접촉 트로코이드 툴패스

트로코이드 밀링은 ​​원형 공구 경로와 일정한 칩 부하를 사용하여 수행되며, 반경 방향 접촉각은 표준 슬롯 폭보다 훨씬 작은 ae = 0.15mm 로 유지됩니다. 5축 CNC 박판 가공 서비스는 이 방식을 0.3mm의 단계별 마감 여유와 결합하여 열팽창이 마지막 패스와 무관하게 유지되도록 합니다. Zeiss CMM 교정(MPEE 체적 오차 보증) 에 따르면, 가공된 벽면은 클램핑 해제 후에도 원래 형태를 유지합니다.

5축 열팽창 제어 전략을 통해 알루미늄 박막의 공차를 허용 가능한 범위 내로 유지할 수 있으며, 후가공 교정 작업이 필요하지 않습니다.

데이터 출처: Zeiss CMM 교정 보고서(체적 길이 측정 오차 MPEE 보증).

알루미늄 변형 방지에 있어 대칭적인 재료 제거가 중요한 이유는 무엇일까요?

대칭형 재료 제거는 알루미늄 박판의 변형을 방지하는 엔지니어링 기술입니다. 양쪽 면을 번갈아 절삭하여 재료를 고르게 제거합니다. 반대 방향의 응력 해소가 서로 상쇄되어 변형을 방지합니다. 5축 CNC 박판 제조기는 각 면에 0.3mm 씩 번갈아 절삭하는 방식을 사용합니다.

5축 대칭 황삭 공정을 통해 이러한 절삭이 수행됩니다. 준정삭(Ra 1.6 μm)과 정삭(Ra 0.4 μm) 사이에는 응력 해제를 위한 클램프 해제 작업이 이어집니다.

1단계: 균형 재고량 설정을 통한 초벌 가공

첫 번째 면을 완전히 절삭하면 절삭되지 않은 두 번째 면 쪽으로 즉시 되돌아오는 현상이 발생합니다. 교대로 절삭 작업을 진행하면 황삭 과정에서 두 면에 응력이 고르게 분산됩니다. 두 면을 고르게 벗겨내면 응력 분포의 균형이 유지됩니다.

2단계: 잔류 응력 해소를 위해 클램프를 해제합니다.

황삭 가공 후, 후처리 단계에서 클램프를 풀어 고정된 응력이 자연스럽게 재분배되도록 합니다. 양쪽 면에 0.3mm의 여유를 두어 응력 완화가 최종 가공 단계와 분리되도록 합니다. ASME Y14.5-2018 규격에 따라, 각 캐비티 벽은 정삭 가공 전에 감압 진공 고정 장치에 다시 고정됩니다( 약 0.3bar ).

3단계: 5축 연속 마무리 윤곽 가공

응력 제거를 위한 클램프 해제 단계가 완료되면, 마무리 가공 단계에서 트로코이드 밀링을 통해 0.3mm(양쪽 측면에 0.15mm)의 소재를 제거합니다. 준가공과 마무리 가공 사이에 5축 응력 제거 가공을 실시하여 후가공 교정 없이도 5축 CNC 알루미늄 변형을 방지 합니다. 최종 클램프 해제 후, CMM(좌표 측정기, ±0.005mm 정밀도)을 사용하여 평탄도를 검증합니다.

맞춤형 5축 CNC 박판 가공 공정은 3단계 공정을 통해 ±0.005mm의 박판 평탄도를 유지할 수 있으며, 단면 융착 가공에서 발생하는 재작업 과정을 없앨 수 있습니다.

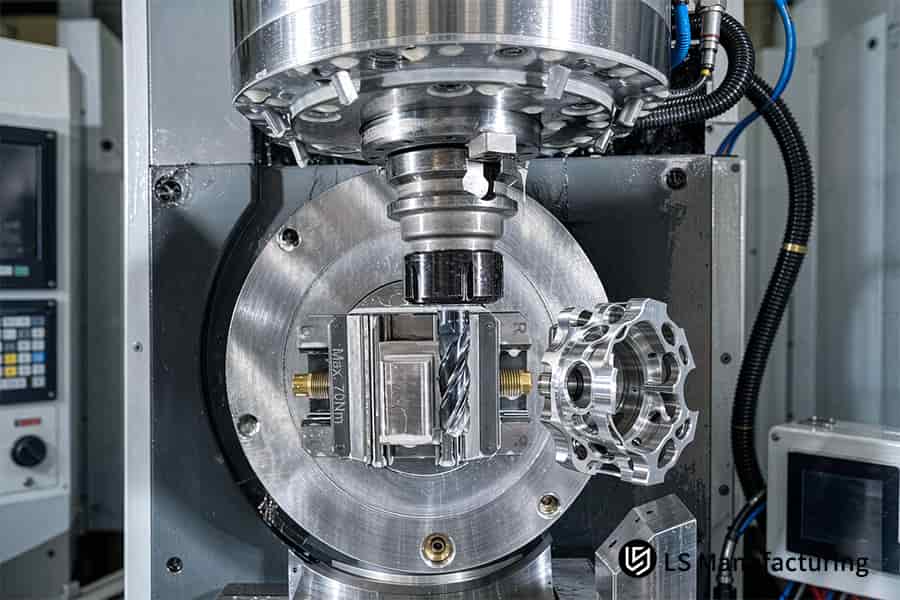

그림 3: 5축 CNC 알루미늄 뒤틀림 방지 기계 브래킷을 이용한 Ra 0.4 μm 표면 조도 구현.

어떤 동적 절삭 매개변수가 정밀 5축 박판 가공 품질을 최적화하는가?

최적의 동적 절삭 매개변수는 높은 스핀들 속도, 작은 반경 방향 접촉, 그리고 높은 이송량을 조합하여 각 날에 작용하는 최대 절삭력을 낮춤으로써 최적의 5축 박판 절삭을 제공합니다. AL 7075-T651 소재의 경우, 잠금 여유(ae)를 0.15mm, 마무리 여유를 0.3mm 로 설정하면 벽 두께에 작용하는 굽힘 모멘트가 70% 감소하는 것으로 나타났으며, 이는 정밀 5축 CNC 박판 부품 가공을 위한 5축 매개변수 튜닝을 통해 입증되었습니다.

작은 절삭각(ae)으로 고속 가공을 하면 절삭날이 벽면에 오래 머무르지 않아 각 치아에서 가볍고 균일한 절삭이 가능합니다. 연마된 3날 다이아몬드 코팅 엔드밀과 0.3mm 단계적 마무리 가공을 통해 Ra 0.4μm 에 달하는 우수한 표면 조도를 얻을 수 있습니다. 간단히 말해, 절삭력이 작을수록 벽면의 변형이 적어지고 클램핑 해제 후에도 평탄도가 유지됩니다.

절삭 속도에 따라 이송량이 증가하여 칩 부하가 일정하게 유지되는 동시에 최대 힘이 낮게 유지됩니다. 각 벽면 은 CMM(좌표 측정기, ±0.005mm 정밀도)을 사용하여 검증됩니다. 5축 CNC 박판 가공 서비스를 통한 5축 표면 조도 제어는 불량률 감소 및 후가공 불필요로 인해 예측 가능한 비용을 보장합니다.

이 가이드 제작에 참여한 엔지니어들을 만나보세요

글로리아는 LS Manufacturing의 수석 쾌속 프로토타이핑 엔지니어로, 정밀 가공 및 5축 DFM 분석 분야에서 15년 이상의 경력을 보유하고 있습니다. 글로리아는 LS Manufacturing의 모든 항공우주 및 의료용 박막 프로젝트를 총괄하며, ae = 0.15mm의 반경 방향 결합 잠금을 통해 벽체의 변형을 관리하고, 반가공 및 정가공 공정 사이의 잔류 응력을 제거합니다. 글로리아 팀의 모든 치수 검증은 ASME Y14.5-2018 기하 공차 표준에 따라 수행됩니다.

프로젝트 #AERO-2026-8839에서 당사 엔지니어들은 AL 7075-T651 레이더 하우징(벽 두께 0.8mm, 내부 직경 80mm)의 황삭 가공 후 스프링백 현상을 0.02mm로 측정했습니다. 응력 완화 처리 온도를 190°C 에서 2시간 동안 유지하고 진공 지그를 사용하여 처리 조건을 개선한 결과, 불량률을 18.2%에서 2.1%로 줄였습니다. 주요 치수는 ASTM International 알루미늄 합금 및 양극 산화 처리 표준에 따라 CMM을 사용하여 ±0.005mm 의 정밀도로 검사했습니다.

모든 기술 제안서는 핵심 엔지니어링 팀의 AS9100D 및 ISO 9001:2015 검토를 거친 후 공개됩니다. 2025-2026년 데이터베이스에 기록된 1,200건 이상의 작업에서 당사의 동적 5축 공정은 단가를 28%($320.00 -> $230.40) 절감하고 리드 타임을 21일에서 13일로 단축했습니다. 도면 업로드 후 변형 예측을 포함한 2시간 내 DFMEA 분석이 가능해졌습니다.

후가공 열처리는 어떻게 박막 공차를 안정화시키는가?

후가공 열처리는 박판 부품의 공차를 안정화합니다. 격자 결함 재배열은 가공 작업으로 인한 잔류 응력을 완화합니다. 양극 산화 처리 또는 열 노출 중 발생하는 추가적인 변형을 방지합니다. 반가공 후 5축 응력 시효 사이클을 통해 최대 150MPa의 국부 응력을 완화합니다. 이를 통해 정밀 5축 CNC 박판 부품은 장기적인 안정성을 확보합니다.

응력 완화 어닐링 메커니즘

가공 과정에서 전위가 발생하여 탄성 변형이 벽 내부에 갇히게 되고, 클램핑 해제 후 예측할 수 없이 변형이 방출됩니다. 190°C 에서 2시간 동안 유지하면 알루미늄이 내부로 충분히 확산되어 거칠게 가공된 형상을 변형시키지 않고 변형을 줄일 수 있습니다. 당사의 맞춤형 5축 CNC 박판 가공 기술을 사용하면 최종 형상을 고정하는 마무리 가공 작업 전에 응력 완화가 이루어지도록 응력 시효를 계획할 수 있습니다.

군용 등급 양극 산화 처리 호환성

군용 등급 MIL-A-8625 Type III 경질 양극 산화 처리 공정은 50μm 두께의 산화막을 형성하며, 규격에 따라 1,000시간의 염수 분무 저항성을 요구합니다. 정확한 코팅 보정(양쪽으로 50μm의 코팅 성장을 고려)을 통해 양극 산화 처리 후 ±0.005mm의 공차를 유지합니다.

ASTM B117-19(염수 분무(안개) 장치 작동 표준) 에 따라 작동하는 당사의 염수 분무 시험 챔버를 사용하여 조립품 출고 전 코팅 접착력을 확인합니다. 모든 견적에는 5축 코팅 호환성 검토가 포함됩니다.

반가공, 응력 시효 처리, 정가공 공정을 순차적으로 수행함으로써 양극 산화 처리 후 벽 두께를 ±0.005mm 이내로 유지할 수 있습니다. 벽 두께 프로파일에 맞는 열처리 공정을 보장하기 위해 DFM 변형 예측이 포함된 5축 CNC 가공 견적을 요청하십시오.

실행 항목

• 응력 제거 공정을 마무리 공정 전에 실시하고, 황삭 공정 후에 실시하지 않도록 하여 응력 제거와 마무리 공정을 분리하십시오.
• 툴패스 생성 전에 CAM 오프셋 계산 시 코팅 성장(측면당 50µm)을 고려하십시오 .
• 견적서에 DFM 변형 예측을 포함하여 열처리 순서가 벽 두께 프로파일과 일치하는지 확인하십시오.

데이터 출처: MIL-A-8625 III형 군용 등급 경질 양극 산화 규격(코팅 두께 50μm 및 1,000시간 염수 분무 시험 기준).

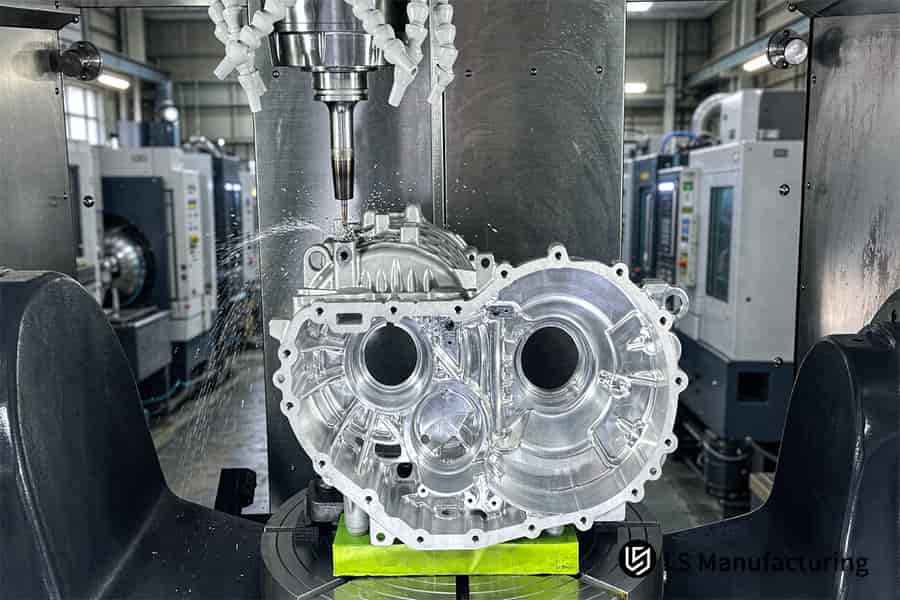

그림 4: 5축 CNC 변형 제어 서비스는 하우징을 ±0.005mm의 정밀도로 측정합니다.

LS Manufacturing은 맞춤형 5축 박판 가공 비용을 어떻게 절감합니까?

단일 셋업 5축 가공은 한 번의 클램핑으로 모든 캐비티 형상을 가공할 수 있는 비용 절감 방식입니다. 재고정 작업이 필요 없어지며, 불량품 발생의 원인이 되는 누적 ±0.05mm 공차를 방지할 수 있습니다. 5축 단일 셋업 기능을 갖춘 5축 CNC 박판 가공 서비스를 이용하면 단가가 320달러에서 230.40달러로 28% 절감됩니다.

2시간 만에 5축 DFM 최적화 검토를 통해 벽 두께 변경 및 기능 통합을 통해 단가를 절감할 수 있음을 확인했습니다. ASME Y14.5-2018 기하 공차에 따라 기준 시스템을 최적화하여 검사 지점을 줄였습니다. 즉, 클램프 4개 대신 1개만 사용함으로써 작업 주기와 검사 주기를 각각 1회씩 줄이고 교차 설정 공차를 없앨 수 있습니다. 설계자는 DFM 분석을 사전에 수행함으로써 설계 반복 주기를 35% 단축할 수 있습니다.

5축 CNC 박판 가공 비용 모델은 부품 가공 전에 비용 절감 효과를 예측합니다. 견적 가격은 공정 효율성을 고려하여 책정됩니다. 각 부품 모델은 공구 수명, 냉각수 사용량, 기계 활용률 등의 매개변수를 고려합니다.

도면 제출 후 2시간 이내에 5축 CNC 가공 견적을 제공합니다 . 모든 견적에는 설계 용이성 분석(DFM), 툴패스 전략 및 단가 세부 정보가 포함됩니다. ISO 9001:2015 표준 절차에 따라 제공되는 모든 견적은 제시된 비용 절감 효과를 보장합니다. 견적서 형식을 통해 단가 항목을 기존 공급업체 와 직접 비교할 수 있습니다.

소비자는 맞춤형 5축 CNC 박판 가공 공정을 통해 생산 효율성과 단위 비용 절감 간의 관계를 보여주는 정량적인 DFM 보고서를 받게 됩니다. 이를 통해 단위 비용은 최대 28% , 납기는 최대 33% , 불량품 발생으로 인한 가동 중지 시간은 최대 89% 까지 절감할 수 있습니다.

실행 항목

1. 견적서에서 설정당 비용을 평가하십시오. 5축 단일 설정의 경우 3축 견적서 의 다중 설정 비용과 달리 재고정 비용이 없어야 합니다.
2. DFM 연구에서 벽 두께 민감도 분석을 요청하여 비용 변동의 80%를 차지하는 요인이 무엇인지 파악하십시오.
3. 제작 후 비용 정산 연구를 요청하여 비용 절감액이 초기 견적과 일치하는지 확인하십시오.

LS Manufacturing의 항공우주용 박판 레이더 하우징 정밀 5축 CNC 박판 가공 서비스: 정밀 변형 제어

응력 완화 어닐링, 진공 고정 장치 및 트로코이드 적층 밀링을 사용하는 5축 동적 응력 완화 공정 은 잔류 응력 해소 및 절삭력을 제어하여 박판 레이더 하우징의 변형 문제를 해결합니다. 프로젝트 번호 #AERO-2026-8839는 AS9100D 항공우주 표준에 따라 AL 7075-T651 레이더 하우징에서 ±0.005mm의 공차를 달성했습니다. 5축 응력 매핑 분석은 공정 순서 선택에 도움이 되었습니다.

고객 과제

80mm 깊이의 캐비티 내부에 최소 벽 두께 0.8mm 의 AL 7075-T651 레이더 하우징이 필요했습니다. 초기 3축 클램핑 가공 결과, 가공 중 잔류 응력 해소 및 절삭력의 과도한 집중으로 인해 클램핑 제거 시 ±0.05mm 의 변형이 발생했습니다. 스크랩 비율은 18.5% 였으며, 이로 인해 단가는 320달러가 되었습니다.

LS 제조 솔루션

에이 3D DFM(제조 용이성을 고려한 설계, 부품 형상을 제조에 최적화하는 엔지니어링 검토) 결과 응력 불균형이 근본 원인으로 밝혀졌습니다. 첫 번째 절삭에서 내부 응력 해소로 인해 0.02mm의 스프링백이 발생했습니다. 이에 따라 팀은 황삭 가공 후 190°C에서 2시간 동안 응력 완화 열처리를 실시했습니다.

전용 진공 고정 장치가 포인트 클램프를 대체했습니다. 5축 경사 가공을 통해 공구 돌출부를 직경의 3배 미만으로 유지하고 20도 각도를 적용했습니다 . 트로코이드 밀링(일정한 칩 부하를 유지하는 원형 공구 경로)을 통해 반경 방향 접촉을 ae = 0.15mm 및 0.3mm 마무리 허용 오차로 제한하여 채터링을 방지했습니다.

결과 및 가치

최종 제품의 치수 공차는 ±0.005mm였고, 표면 조도는 Ra 0.4μm였습니다. 불량률은 18.5%에서 2.1%로 감소했습니다. 단가는 320달러에서 230.40달러로 28% 감소했습니다. 리드 타임은 21일에서 13일로 38% 단축 되었습니다.

5축 응력 완화 공정을 통해 ASTM B117-19 염수 분무 시험 기준에 따라 1,000시간 동안 50μm 두께의 MIL-A-8625 Type III 경질 양극 산화 처리를 성공적으로 수행할 수 있었습니다. 모든 주요 측정값은 Zeiss CMM(좌표 측정기)을 사용하여 확인했습니다. 간단히 말해, 고객은 가공 후 교정 작업이나 폐기물 발생으로 인한 추가 비용 없이 항공우주 등급의 얇은 벽을 얻을 수 있습니다.

데이터 출처: LS Manufacturing 2025–2026 자동화된 DFM 도면 분석 로그(프로젝트 번호 AERO-2026-8839, 샘플 크기 >1,200개).

박막형 레이더 하우징이 가공 후에도 ±0.05mm 이상 휘어지나요? 당사의 진공 고정 장치 및 트로코이드 밀링을 이용한 5축 응력 완화 공정은 ±0.005mm의 정밀도를 보장하여 별도의 교정 작업이 필요 없습니다. AS9100D 규격에 부합하는 견적을 지금 바로 요청하세요.

자주 묻는 질문

1. 얇은 벽 CNC 가공에 가장 높은 안정성을 제공하는 알루미늄 합금 등급은 무엇입니까?

AL 7075-T651 및 AL 6061-T651 합금 등급은 인장 공정을 통해 내부 잔류 응력의 대부분이 제거되므로 박판 CNC 가공 에서 최고의 안정성을 제공합니다. 대칭 절삭 기술과 함께 사용하면 변형은 ±0.005mm 이내로 제한됩니다.

데이터 출처: LS Manufacturing 실증 데이터베이스

2. LS Manufacturing은 5축 가공 작업 중 박막 두께 공차를 어떻게 관리합니까?

70bar의 고압 스핀들 냉각과 0.15mm의 낮은 절삭 깊이, 그리고 Zeiss CMM을 이용한 ±0.005mm ~ ±0.01mm 범위의 벽 두께 공차의 실시간 제어가 결합되어 얇은 벽 두께에 대한 공차를 확보할 수 있습니다.

3. 5축 가공은 맞춤형 박판 부품의 전체 단가를 낮출 수 있을까요?

네, 5축 CNC 가공은 추가적인 고정 장치 비용이나 위치 오차 없이 다면 형상 가공을 한 번의 설정으로 완료할 수 있어 총 단가를 절감합니다. LS Manufacturing은 항공우주용 박판 부품에서 이러한 방식으로 부품당 총비용을 28% 절감하는 데 성공했습니다.

4. 진동 자국 없이 얇은 알루미늄 벽면에 어느 정도의 표면 거칠기를 구현할 수 있습니까?

LS Manufacturing은 고속 트로코이드 밀링 방식과 0.3mm의 마무리 가공 여유를 적용하여 벽 두께가 1.0mm 미만인 캐비티에서 Ra 0.4μm의 표면 조도를 달성하고 가공물 표면의 진동 자국을 제거하는 데 성공했습니다.

5. 섬세한 알루미늄 박판 부품에 가장 적합한 클램핑 기술은 무엇입니까?

진공 흡착 베이스와 유연한 조 클램프는 클램핑력을 표면에 분산되는 흡착력으로 변환하여 일반 바이스 클램프 시스템에서 발생하는 0.03mm 이상의 변형을 유발하지 않으므로, 깨지기 쉬운 알루미늄 박판 부품에 가장 적합합니다.

6. 맞춤형 박판 부품에 대한 기하학적 제조 가능성(DFM) 평가 및 견적을 받는 데 얼마나 걸립니까?

3D/2D CAD 도면과 재료 및 공차 정보가 업로드되면 LS Manufacturing의 엔지니어는 기하학적 제조 가능성 분석을 수행하고 변형 예측, 비용 및 위험 분석을 포함한 상세 견적을 2시간 이내에 제공하여 즉시 제조 공정을 시작할 수 있도록 지원합니다.

7. 정밀 가공이 요구되는 얇은 알루미늄 부품에 대한 후가공 표면 처리는 안전한가요?

물론, LS Manufacturing은 MIL-A-8625 Type III 에 따라 50μm 경질 양극 산화 처리를 수행하기 전에 두께를 정확하게 보정하므로 이러한 부품의 가공 후 표면 처리는 매우 안전하며, 처리 후에도 공차는 ±0.005mm 이내로 유지됩니다.

8. 사전 인장 처리(T651)는 알루미늄 판이 가공 후 휘어지는 것을 어떻게 방지합니까?

T651 사전 인장 처리는 기계적 인장을 통해 1.5%~3% 의 영구적인 신장률을 유도하여 담금질 과정에서 발생하는 내부 응력의 80% 이상을 해소함으로써 항공우주 및 정밀 공구 분야에서 가공 중 재료 제거 후 발생하는 굽힘 및 변형을 근본적으로 방지합니다.

요약

얇은 알루미늄 판재의 뒤틀림 제어에는 재료의 응력 해소, 최적화된 클램핑 공정 및 5축 가공이 필수적입니다. ISO 9001:2015/AS9100D 인증 기업인 LS Manufacturing은 동적 5축 링크 및 진공 유연 클램핑을 적용하여 뒤틀림을 ±0.005mm 이내로 유지함으로써 불량품 발생 가능성을 최소화합니다.

과도한 뒤틀림, 높은 불량률 또는 납기 지연이 걱정되십니까? 위의 견적 버튼을 클릭하여 3D/2D CAD 도면을 업로드하세요. LS Manufacturing의 전문 엔지니어링 팀이 2시간 이내에 무료 DFM 분석 및 견적을 제공해 드립니다.
