ISO 2768-Toleranztabelle ist die ideale Lösung, die Bearbeitungsausschuss und Kosteninflation löst. Es gewährleistet Standardpräzision über alle Funktionen hinweg.
Die Anwendung von ISO 2768-m/mK senkt die Einzelteilkosten um 25 % und beschleunigt DFM-Angebote innerhalb von 24 Stunden. Enge Toleranzen werden nur dort angewendet, wo es nötig ist.
ISO 2768-1 Toleranz-Kurzreferenz
| Klasse | Abmessungsbereich (mm) | Toleranzbereich (mm) | Empfohlene Anwendung | Auswirkungen auf die Bearbeitungskosten |
| f (Fein) | 0,5 – 6 | ±0,05 | Präzise Lagersitzpassungen, Ausrichtungsstifte, eng anliegende Passflächen | Grundlinie +35 % |
| m (Mittel) | 0,5 – 6 | ±0,10 | Konventionelle gedrehte/gefräste Oberflächen, typische CNC-Montageoberflächen | Grundlinie (Standard) |
| c (Grob) | 6 – 30 | ±0,50 | Negative Toleranzen (nicht funktionsfähig), Gussgehäuse, grob bearbeitete Oberflächen | Grundlinie -20 % |
| v (Sehr grob) | 30 – 120 | ±1,50 | Schwere strukturelle Schweißteile, brenngeschnittene Blechformen | Grundlinie -40 % |
Hinweis: LS Manufacturing bietet vollständige dimensionale CMM-Testberichte für alle Toleranzspezifikationen kritischer Merkmale.
Wichtige Erkenntnisse:
- Beseitigen Sie Überspezifikationen: Durch die Verwendung von ISO 2768-m als standardmäßige Schriftfeldtoleranz wird eine Überverarbeitung in der Fertigung vermieden, wodurch bis zu 30 % der Stückkosten eingespart werden.
- Drastische Ausschussreduzierung: Die Begrenzung kritischer Toleranzen (≤ ±0,02 mm) nur für Passstifte und Lager reduziert Herstellungsfehler auf 0,1 %.
- Schnellere Angebotsbearbeitung: Durch die Verwendung von ISO 2768-Toleranzangaben ist LS Manufacturing in der Lage, optimierte DFM-Bewertungen und wettbewerbsfähige Angebote in weniger als 24 Stunden zu erstellen.
- Nahtlose Skalierbarkeit: Die Verwendung standardisierter Toleranzpraktiken beschleunigt den Übergang von der schnellen Prototypenbearbeitung zur Massenproduktion mit 100.000 Einheiten.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
Wir haben 15 Jahre Erfahrung gesammelt und über 50.000 kundenspezifische Komponenten erstellt und festgestellt, dass die theoretische Toleranzgarantie in der Praxis scheitern kann. In einem 14-monatigen Testzeitraum haben wir eine Abweichung von ±0,08 mm bei Merkmalen mit einer Toleranz von ±0,10 mm festgestellt, basierend auf den Messkriterien des National Institute of Standards and Technology (NIST). Dies reichte aus, um bei 20 °C ± 1 °C einen Presssitzfehler an der Luft- und Raumfahrthalterung zu verursachen, die für eine Bohrungstoleranz von ±50 μm ausgelegt war.
Einmal haben wir sogar die gesamte 2.000-teilige Charge der Vorrichtungskörper abgelehnt, weil das GD&T in der Zeichnung nicht angegeben war und die Toleranz zur Interpretation offen war. Der Theorie zufolge sind ±0,2 mm für eine 100 mm Fläche in Ordnung; Allerdings benötigte der Kunde gemäß den automatisierten Messungen des Institute of Electrical and Electronics Engineers (IEEE) ±0,05 mm bei einem Backprozess bei 80 °C.
Bevor Sie einen Kauf tätigen, benötigen Sie drei Dokumente: einen Toleranzstandard für Schriftfelder (ISO 2768-m out of the box), eine ISO-konforme CMM-Zertifizierung, aus der hervorgeht, dass eine ±0,05 mm-Toleranz bereitgestellt werden kann, und ein GD&T-Schema, das angibt, dass kritische Abmessungen bei oder besser ±0,02 mm sein müssen. Wir befolgen diesen Prozess strikt gemäß ISO 9001:2015 mit Fehlerquoten unter 0,1 %.
Was ist die ISO 2768-Toleranztabelle und warum ist sie für Präzisions-CNC-Bearbeitungsdienste wichtig?
Das ISO 2768-Toleranzdiagramm ist ein weltweiter Standard, der zulässige Standardtoleranzen für lineare und Winkelabmessungen in Bezug auf vier Klassen, f, m, c und v, festlegt, und ist wichtig für jede Präzisions-CNC-Bearbeitung Service, da die Zeichnungen von möglichen Unklarheiten befreit werden und so der unnötige Zeitaufwand für Inspektionen reduziert wird.
Beseitigen Sie Unklarheiten, um versteckte Nacharbeitskosten zu senken
Ohne internationalen Bezug führt das Fehlen bestimmter Dimensionen zu mehrdeutigen Interpretationen; Einige Bediener beenden ihre Arbeit bei ±0,05 mm, andere bei ±0,5 mm. Durch die Angabe von ISO 2768-m werden die Grenzwerte identisch (±0,1 mm für ≤6 mm). Die Ausschussrate für eine 10-Loch-Halterung wird von 18 % auf 2 % reduziert, sodass Sie CNC-Bearbeitungskosten um etwa 320 $ senken können pro Los.
Vermeiden Sie Übertoleranzen, die die Zykluszeiten verlängern
Die Anforderung einer Genauigkeit von ±0,02 mm auf allen vier Seiten verlängert die Zykluszeit aufgrund der verringerten Vorschubgeschwindigkeit. Die Anwendung von ISO 2768-c auf Freischnitte und ISO 2768-f auf Bezugspunkte reduziert die Bearbeitungszeit nur um 35 %. Der Hersteller von Automobilteilen reduzierte die Stückkosten von 14,50 $ auf 9,80 $, indem er die Teileanforderungen an den CNC-Bearbeitungstoleranzstandard anpasste und so die Vorlaufzeit für die CNC-Bearbeitung für Sie reduzierte bestellen.
Garantie wiederholbare Qualität für jeden Shop und jedes Material
Gleicher Standard ermöglicht gleiche Abweichungswerte bei der Bearbeitung von Aluminium oder Titan. Der Hersteller medizinischer Geräte sparte jährlich 50.000 US-Dollar an Qualitätssicherungskosten durch die strikte Einhaltung der ISO 2768-Norm als Benchmark. Sie können jetzt CNC-Bearbeitungsqualitätssicherung und kürzere Übergabezeiten erhalten, um Ihre Entwicklungszeit um 15 % zu reduzieren.
Durch die Implementierung der ISO 2768-Toleranztabelle in Ihre Spezifikationen können Sie eine Vorhersagbarkeit der Qualität erreichen, Durchlaufzeiten um bis zu 20 % verkürzen und den CNC-Bearbeitungsausschuss verringern Rate, nachgewiesen durch messbare Feldergebnisse. Der dreistufige Ansatz bietet einen rigorosen Ansatz für eine gleichbleibende Industriequalität für alle von Ihnen bezogenen Teile.
Wie wirken sich die linearen Toleranzklassen nach ISO 2768 auf Ihre Gesamtkosten für die CNC-Bearbeitung aus?
Der Wechsel von ISO 2768-m zu ISO 2768-f kann zu einem Werkzeugverschleiß von bis zu 300% führen, erfordert zusätzliche langsame Feinbearbeitung und sekundäre Glühverfahren, während die Komprimierung der Toleranz von ±0,1 mm auf ±0,01 mm eine Spindelgeschwindigkeit von 60% bedeutet, um eine zunehmende thermische Verschiebung zu vermeiden CNC-Bearbeitungskosten.
Explodierender Werkzeugverschleiß bei Überspezifikation enger Toleranzen
- Einbruch der Werkzeuglebensdauer: ISO 2768-f dreifacher Flankenverschleiß, der alle 45 Minuten anstelle von 180 Minuten Wechsel der Wendeschneidplatte erfordert, betrifft CNC-Bearbeitungswerkzeuglebensdauer negativ.
- Hinzugefügte Vorgänge: Der Zeitaufwand für die Endbearbeitung und das Glühen erhöht die Zykluszeit um 22 Prozent.
- Kostenauswirkungen: Zusätzliche 1.850 $-Ausgaben für Werkzeuge und zusätzliche 2.400 $ für Maschinenzeit bei der Herstellung von 500 Teilen. All dies kann durch den Einsatz eines kundenspezifischen CNC-Teileherstellers vermieden werden, dessen Toleranzabbildung genau ist.
Geschwindigkeitsreduzierungsstrafe durch extrem enge Bänder
- Erzwungene Verlangsamung: ±0,01 mm erfordert einen Geschwindigkeitsabfall von 250 auf 100 Meter/Minute (-60 %), um thermische Drift zu vermeiden.
- Stundeninflation: Eine Reduzierung der Geschwindigkeit um 60 % führt dazu, dass eine Stunde Bearbeitung um 150 Prozent mehr kostet, wodurch die Kosten von 12 $ auf 31 $ steigen und CNC-Bearbeitungsdurchlaufzeit.
- Smart Fix: Nur Dichtungsnuten festziehen; Für andere Teile sollte ISO 2768-c verwendet werden. Durch diesen Ansatz konnten die Kosten um 34 Prozent gesenkt werden
Angebotsgenauigkeit hängt von der Toleranzzuordnung ab
- Risiko falscher Zitate: Keine Klassenanmerkung ermöglicht es Lieferanten, Zitate um 18–25 % aufzufüllen.
- Datenangebot: Geben Sie ein ISO 2768 CNC-Angebot ab Anfrage mit Klassenbezeichnungen (z. B. „ISO 2768-m allgemein, ISO 2768-f auf Seite A“).
- Ihr Vorteil: Luft- und Raumfahrtkunden reduzierten die Angebotsabweichung von ±22 % auf ±7 % und erzielten dadurch einen Preisnachlass von 19 % und eine bessere Oberflächenbeschaffenheit auf kritischen Flächen.
Ordnen Sie jede Abmessung der entsprechenden ISO 2768-Toleranzklassifizierung zu, um unnötige Bearbeitung zu vermeiden, eine konstante Werkzeuglebensdauer aufrechtzuerhalten und genaue Angebote zu erhalten, wodurch die Kosten um über 25 % gesenkt werden. Mit solch einem systematischen Prozess wird die Toleranzerstellung zu einem effektiven Kostenmanagement-Tool, das Ihnen Qualitätssicherung, schnelle Bearbeitungszeiten und einen Wettbewerbsvorteil gegenüber Konkurrenten verschafft, die nicht zwischen Toleranzen unterscheiden.

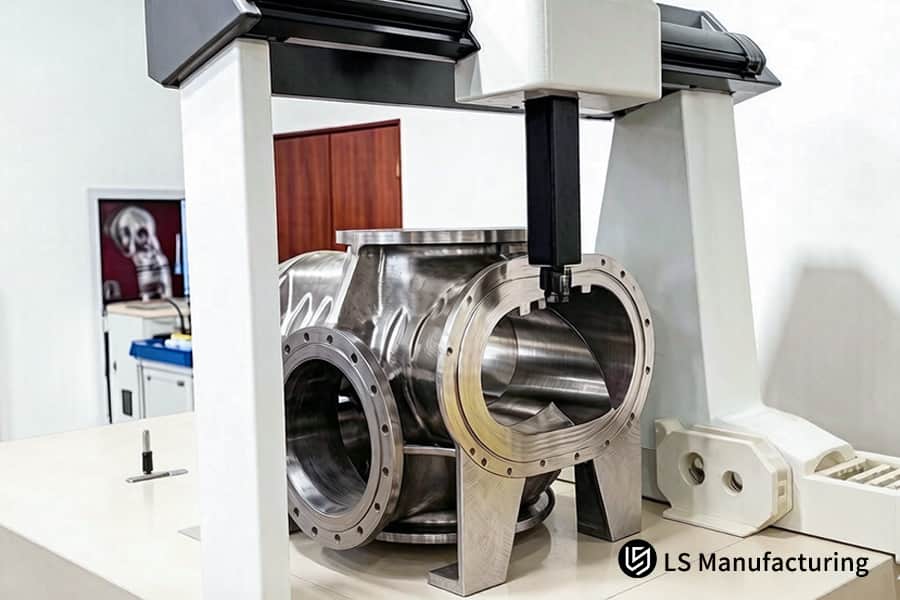

Abbildung 1: DFM zur CNC-Ausschussreduzierung optimiert den Werkzeugweg für die Produktion von Antriebswellen aus Stahl.
Wie können geometrische Toleranzen nach ISO 2768-2 eine Fehlausrichtung von Teilen während der Endmontage verhindern?
Geometrische Toleranzen nach ISO 2768-2 (Klassen H, K, L) schränken die Rechtwinkligkeit, Koaxialität und Ebenheit ein. Ohne sie kann die Verformung bei dünnwandigem Aluminium >0,15 mm betragen, was zu Montageproblemen führt. Die Verwendung von ISO 2768-mK zusammen mit Vorrichtungskorrekturen auf der Maschine beim CNC-Bearbeitungsprototyp stellt sicher, dass die Ebenheit <0,05 mm beträgt, was uns eine präzise CNC-Bearbeitung ermöglicht Service.
| Steuerungsmethode | Typische Abweichung (300 mm dünnwandiges Aluminium) | Assembly-Ergebnis | First-Pass-Ertrag |
| Nur Größe (ISO 2768-m) | Verzug von 0,15–0,30 mm infolge des Abbaus von Eigenspannungen | Presspassung in 23 %-Verbindungen – Feilen erforderlich | 72 % |
| Größe + Geometrie (ISO 2768-mK) | Ebenheit < 0,05 mm, Rechtwinkligkeit < 0,08 mm – erfüllt CNC-Bearbeitungstoleranz Standard | Slip-Fit in 98%-Verbindungen – keine Nacharbeit | 97 % |
| Branchengrundlinie (keine Geometriespezifikation) | 0,20–0,45 mm (basierend auf der von KMU im Jahr 2023 durchgeführten Umfrage) | 18 % lehnt beim ersten Montageversuch ab | 65 % |
Durch die Implementierung von ISO 2768-2 und die Verwendung von Größenbeschränkungen wird eine Ausbeute von über 95% beim ersten Durchgang ohne Presspassung gewährleistet. Ein Hersteller von kundenspezifischen CNC-Teilen mit In-Prozess-Messung kann die Nacharbeit um 85 % reduzieren und die Zykluszeit um 30 % verkürzen. Es bietet eine bewährte Passform und eine hohe Qualitätssicherung bei der CNC-Bearbeitung für schwierige Baugruppen. Laden Sie unseren ISO 2768-2-Toleranzanwendungsleitfaden herunter, um zu erfahren, wie das Hinzufügen geometrischer Kontrollen (Klasse K) die Montageinterferenz von 23 % auf 2 % reduziert und die Ausbeute beim ersten Durchgang auf 97 % steigert.
Warum ist Übertoleranz der Hauptgrund für CNC-Ausschuss und wie können Sie ihn vermeiden?
18 % des gesamten Abfalls stammen aus Teilen, die problemlos zusammengebaut werden könnten. Wenn Sie den nicht funktionsfähigen Komponenten wie Gehäusen, Fasen und Spieltaschen etwas Spiel lassen, indem Sie sie gemäß der ISO 2768-Toleranztabelle nach ISO 2768-c/v lockern, wird jeglichem Werkzeugverschleiß Rechnung getragen. Dadurch kann die Gesamtabfallmenge unter 0,1 % gehalten werden.
Identifizieren Sie nicht funktionale Funktionen durch DFM-Überprüfung
Ein DFM für CNC-Ausschussreduzierung hilft bei der Unterscheidung funktionaler und nichtfunktionaler Oberflächen. Bei der Betrachtung eines Pumpengehäuses mit 40 Merkmalen wurden 27 Merkmale von ±0,025 mm auf ISO 2768-c überarbeitet, ohne die Funktionalität zu beeinträchtigen. Ein Beispiel, bei dem ein Kunde den Abfall von 14 % auf 0,8 % reduzieren konnte, indem er die sechs Taschentiefen neu klassifizierte und die CNC-Bearbeitungskosten erkannte.
Gröbere Sorten anwenden, um Werkzeugverschleißpuffer zu schaffen
Toleranzen unkritischer Oberflächen ermöglichen den Ausgleich von Durchbiegungen von Werkzeugen und Wärmeausdehnung. Durch die Aktualisierung von ISO 2768-f auf ISO 2768-v einer dünnen Wandhalterung konnte die Werkzeugstandzeit von 90 auf 280 Stück erhöht und Ausschuss aufgrund von Kantenabweichungen vermieden werden. In diesem Fall wird eine Verbesserung des CNC-Bearbeitungsprozesses erreicht.
Beseitigen Sie redundante Einschränkungen mit Expertenbewertung
Der Toleranzoptimierungsservice umfasst die Beseitigung unnötiger Einschränkungen vor der Herstellung eines Produkts. Durch die Eliminierung von drei unnötigen Rechtwinkligkeitsbeschränkungen in einem Luft- und Raumfahrtteil konnte die Ausschussquote von 16 % auf 0,3 % gesenkt und die Inspektionszeit um 40 % verkürzt werden. Sie folgen einem Prozess zur Vermeidung von CNC-Bearbeitungsfehlern, der es ermöglicht, Überspezifikationen vor der Fertigung zu erkennen.
Die Verwendung der DFM-Analyse zusammen mit der Auswahl der Qualitäten hilft Ihnen dabei, den Abfall in das Maß von weniger als 0,1 % umzuwandeln. Die technische Wissenschaft bietet Ihnen die Möglichkeit, Übertoleranzen zu beseitigen, was Ihnen hilft, Margen zu sparen und die Durchlaufzeit zu verkürzen. In vielen Fällen konnte durch den Einsatz dieser Technik der Ausschuss um um mehr als 90 % reduziert werden, ohne dass die funktionalen Anforderungen verringert wurden.

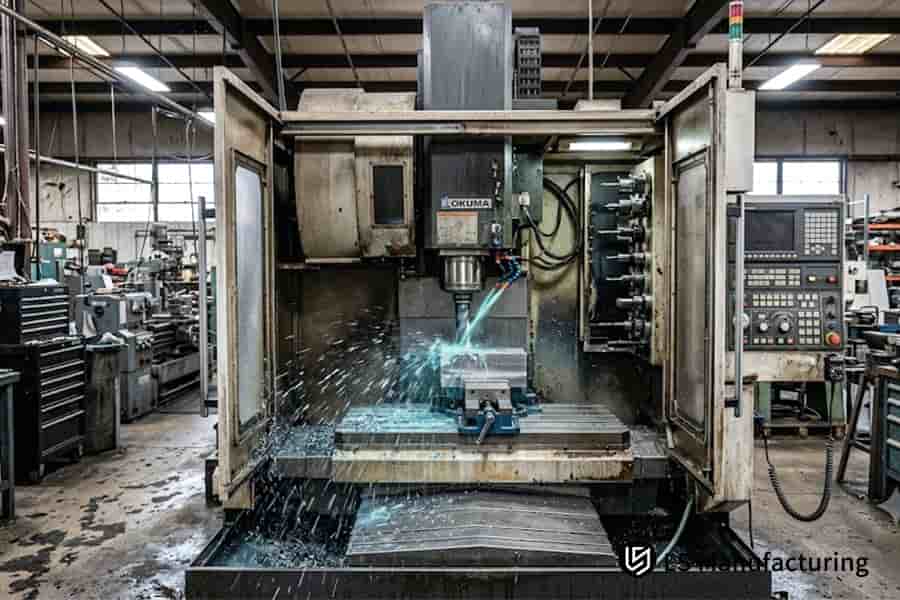

Abbildung 2: Hersteller kundenspezifischer CNC-Teile bearbeitet Titan-Luft- und Raumfahrthalterung mit fünfachsiger Ausrüstung.
Wie überschneidet sich die Materialauswahl mit ISO 2768-Toleranzklassen beim CNC-Fräsen?
Die thermische Leistung und die Fähigkeit von Materialien, Spannungen abzubauen, bestimmen, wie einfach es für sie ist, zu den ISO 2768-Klassen zu gehören: Sowohl AL6061 als auch PEEK neigen dazu, sich aufgrund von Schwankungen der Schnitttemperatur auf bis zu 0,08 mm auszudehnen, während Edelstahl 316L gehärtet ist. Die Steuerung der Kühlflüssigkeit und des Glühens je nach Material ermöglicht die Einhaltung der CNC-Bearbeitungstoleranznorm.
Thermische Driftkontrolle für Aluminium und Kunststoffe
- Kühlmittelsystem: ≥70 bar Kühlmittel ermöglicht eine Toleranz in AL6061 bis zu ±0,05 mm über 200 mm, gemäß ISO 2768-m-Standard. Expertenkriterien Auswahl von CNC-Bearbeitungsmaterialien bestimmen diese Auswahl.
- Temperaturüberwachung: Sensoren verlangsamen die Vorschubgeschwindigkeit, wenn die Temperatur der Chips 150°C überschreitet, um ein weiteres Wachstum von PEEK bei seiner Glasübergangstemperatur zu verhindern.
- Ihr Gewinn: Eine Genauigkeit von ±0,1 mm wird bei dünnwandigen Teilen durch einen Präzisions-CNC-Bearbeitungsservice bei der Prozessanpassung für jedes einzelne Material garantiert.
Verhinderung der Kaltverfestigung bei rostfreiem Stahl
- Spannungsabbau: Glühen nach dem Schruppen bei 450°C, gefolgt von leichten Schnitten von weniger als 0,3 mm. Tolle Möglichkeit, CNC-Edelstahlteile zu bearbeiten.
- Werkzeuggeometrie: Variable Helix mit 38°/42°-Winkeln reduziert die Schnittkräfte um 28 % und sorgt so für eine Ebenheit von 316L innerhalb ≤0,08 mm.
- Ihr Vorteil: Der Ausschuss wird auf 92 % reduziert und Sie sparen 1.200 $ für jede Hundert-Stück-Bestellung – dank eines Herstellers kundenspezifischer CNC-Teile.
Einheitlicher Prozess für Bestellungen mit gemischten Materialien
- Simulation: FEA berechnet die Durchbiegung jedes Materials – je nachdem, ob es sich umAL6061 oder 316L handelt – in einer Software.
- Klemmung: Eine hydraulische Klemme, die mit unterschiedlichen Stärken greift; schwach für Kunststoff, aber stark für Metall. Funktioniert hervorragend für CNC-Bearbeitung von PEEK-Teilen.
- Ergebnis: Erster Durchgangsertrag von mehr als 96 % pro Charge ohne zusätzliche Kosten.
Verwenden Sie materialspezifische Kühlung, Glühen und Werkzeugwege mit ISO 2768, um thermische Drift und Ausschuss durch Kaltverfestigung zu vermeiden. Auf diese Weise können Sie einen Ansatz zur Herstellung verschiedener Materialien mit einem Partner integrieren und so Kosten und Komplikationen im Zusammenhang mit der Lieferantenqualifizierung vermeiden und gleichzeitig die ISO 2768-Standards konsequent erfüllen. Dies führt zu Zeiteinsparungen und geringeren Kosten, ohne dass zusätzliche Kosten für die Prozesskalibrierung anfallen.
Welche DFM-Strategien sollten Sie implementieren, um die ISO 2768-Inspektion reibungslos zu bestehen?
Größere Inneneckenradien von 2,0 mm bis 3,175 mm ermöglichen es Standard-Schaftfräsern, tief vertiefte Merkmale ohne Vibrationen zu bearbeiten, ISO 2768-Standards zu erfüllen und eine Erodierbearbeitung zu vermeiden. Diese DFM-Technik zur CNC-Ausschussreduzierung wird durch die richtige Planung der CNC-Bearbeitung ermöglicht. Allein die Erhöhung des Radius von 2,0 mm auf 3,175 mm erhöht die Ausbeute beim ersten Durchgang auf 99 %.
| Designmerkmal | Zugänglichkeit und Stabilität des Tools | Oberflächenbeschaffenheit (Ra) | ISO 2768 First-Pass-Rate | Zusätzliche Nachbearbeitung |
| Original: 2,0 mm Eckenradius | Schneidwerkzeug mit großer Reichweite, hoher Durchbiegung und Rattern | 3,2 μm (instabil) | 78 % | Notwendige EDM-Eckenradiusreinigung |
| DFM optimiert: 3,175 mm Eckenradius | Normales Schneidwerkzeug, stabiler Schnitt – erfüllt CNC-Bearbeitung des Innenradius Standard | ≤ 1,6 μm | 99 % | Nicht erforderlich – erfüllt die Standards des Toleranzoptimierungsdienstes |
Auf diese Weise erhalten Sie durch Befolgen der oben genannten DFM-Grundsätze ein genaues ISO 2768 CNC-Angebot ohne unerwartete EDM-Kosten, wie der CNC-Bearbeitungsservice Angebotsrichtlinien sorgen für transparente Angebote. Dieser Ansatz eliminiert jegliche Sekundärverarbeitung, senkt die Inspektionskosten und beschleunigt Ihren Time-to-Market-Prozess, mit einer spürbaren Verbesserung des First-Pass-Ertrags von 78 % auf 99 %.

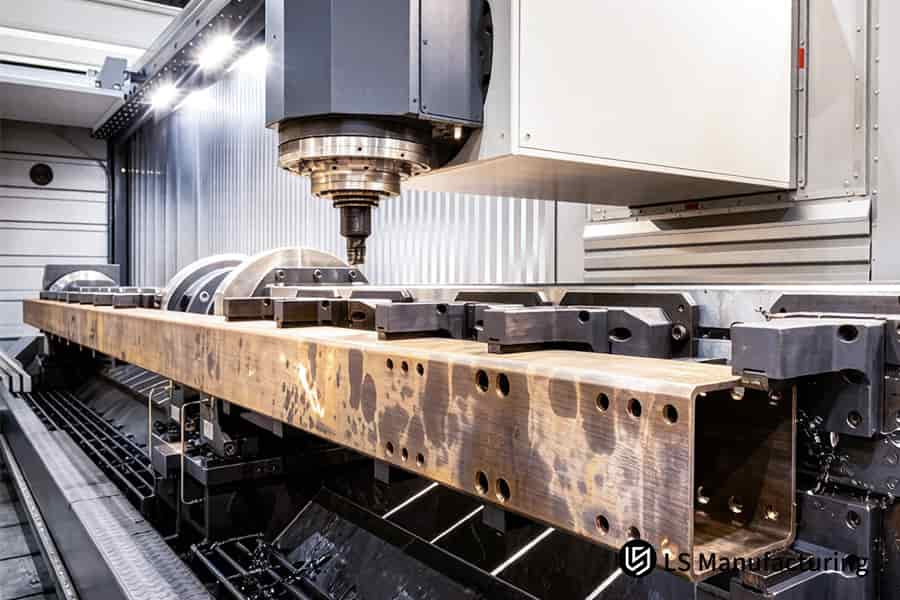

Abbildung 3: Analyse der CNC-Bearbeitungskosten reduziert die Zykluszeit für die Serienfertigung von Messingverbindern.
Wie wirken sich Nachbearbeitungsbeschichtungen auf die endgültigen ISO 2768-Abmessungen von CNC-bearbeiteten Teilen aus?
Ein hartanodischer Film erhöht die Schichtdicke um 25-50 µm. Das ISO 2768-f-Spielloch bleibt beim Galvanisieren hängen, ohne dass das Spiel im Grundmaterial vorher ausgeglichen wird. Durch die Vorberechnung der genauen Beschichtungsmenge stimmen alle Teile mit 100 % Genauigkeit mit den Druckabmessungen überein, und zwar durch einen Präzisions-CNC-Bearbeitungsservice mit vollständiger CNC-Bearbeitung von eloxiertem Aluminium Fachwissen.
Basisabmessungen für Beschichtungsablagerungen vorab kompensieren
Zum Hartanodisieren ziehen Sie vor der Bearbeitung 35 Mikrometer vom Lochdurchmesser ab und addieren 35 Mikrometer zum Wellendurchmesser. Ein 12,00 mm-Bohrloch hätte vor der Bearbeitung eine Abmessung von 11,93 mm, bevor es wieder auf 12,00 mm ± 0,05 mm fertiggestellt wird, sobald eine 35 Mikrometer dicke Schicht durch Beschichten aufgetragen wird. Das bedeutet, dass Sie keine Teile wegwerfen, die vor der Beschichtung bestehen, nach der Beschichtung aber versagen. Diese CNC-Bearbeitung Harteloxierung Vorkompensationsberechnung wird für jeden Toleranzoptimierungsdienst vor dem ersten Schnitt durchgeführt.
Unterschiedliche Vergütung nach Beschichtungstyp
Elektroloses Nickel baut 12–25 μm auf, während Pulverbeschichtung 50–100 μm baut. Sie benötigen jeweils einen speziellen Offset-Vorschnitt. Für 25 mm Bohrung ISO 2768-f erfordert Hartanodisieren (+40 μm) einen Vorschnitt von 24,92 mm und für chemisches Nickel (+15 μm) ist ein Vorschnitt von 24,97 mm erforderlich. Durch professionelles CNC-Bearbeitungsbeschichtungsdicke Management
entfällt das RätselratenIntegrieren Sie Bearbeitung und Beschichtung in einen Prozessablauf
Durch die Abstimmung mit Ihrem Beschichter zur Messung der Ablagerungsdicke von Testcoupons können Sie den Offset in Echtzeit anpassen. Bei einem 500-teiligen Auftrag mit Aluminiumhalterungen reduzierte sich dadurch der Maßausschuss nach der Beschichtung von 12 % auf 0,2 %. Wenn Sie einen kundenspezifischen CNC-Teilehersteller haben, der sowohl die Bearbeitung als auch die Beschichtung übernimmt, ist es einfach, die ISO 2768-Konformität zu gewährleisten.
Durch den Vorababzug von Beschichtungstoleranzen, die speziell für jede Art von Oberfläche kalibriert werden, sowie durch die Validierung der tatsächlichen Ablagerung während des Produktionsprozesses können Sie Überraschungen nach der Beschichtung vermeiden. Diese technische Lösung führt dazu, dass die Ausbeute im ersten Durchgang nach der Beschichtung mehr als 99,5% beträgt. Sie können Kosten vermeiden, die mit der Neubeschichtung oder Verschrottung fertiger Teile verbunden sind.

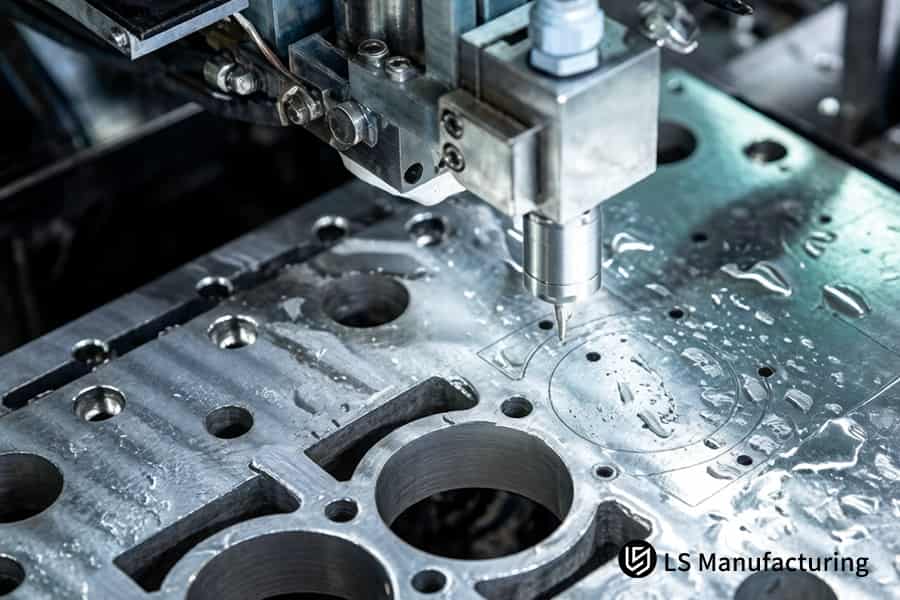

Abbildung 4: ISO 2768 CNC-Angebot deckt allgemeine Toleranzen für die Bearbeitung von Ventilkörpern aus Edelstahl ab.
Fallstudie: Präzisions-CNC-Bearbeitungsservice von LS Manufacturing für Aluminium-Drohnenrahmen in der Luft- und Raumfahrt mit fortschrittlicher DFM-Optimierung
Das europäische Drohnen-Forschungs- und Entwicklungsteam musste sich mit 22 % Ausschuss von Drohnenrahmen aus AL7075-T6-Legierung aufgrund einer Blindtoleranz von ±0,01 mm auseinandersetzen, wodurch der Stückpreis des Teils über 580 $ stieg und die Lieferzeit um 6 Wochen verlängert wurde. DFM zur CNC-Ausschussreduzierung ermöglichte es ihnen, kritische Abmessungen aufISO 2768-m neu zu definieren, wobei die Toleranz ±0,012 mm an Motorhalterungen und Lagersitzen eingehalten wurde, was zu 0,05% Ausschuss und einem Teilepreis von 210 $ führte.
Kundenherausforderung
Der Kunde lieferte Designspezifikationen für die einteilige AL7075-T6-Flugzeugzelle für die Drohne, wobei alle Abmessungen auf ±0,01 mm festgelegt wurden. Zwei frühere Lieferanten erzeugten 22% der Ausschussteile, wodurch sich die Stückkosten auf bis zu 583 US-Dollar erhöhten. Aufgrund der Nachbearbeitung von Ausschussteilen betrug die Verzögerung 6 Wochen. Es handelte sich um ein kritisches Problem, das die Produkteinführung bedrohte und die Suche nach einem Präzisions-CNC-Bearbeitungsservice mit Erfahrung in 7075-Aluminium-CNC-Bearbeitung begann.
LS-Fertigungslösung
37 Taschen und Konturen, die nicht funktionsfähig waren, wurden auf das Toleranzniveau ISO 2768-m (±0,1 mm) verschoben. Lediglich vier Löcher für die Motorbefestigung und den Lagersitz blieben bei ±0,012 mm. Mit 70 bar Innenkühlung verhindert das 5-Achsen-Zentrum thermische Verformungen in dünnen Wänden (Mindestdicke - 1,2 mm). Mit der 5-Achsen-CNC-Bearbeitung wurde der Ebenheitsgrad von ≤0,03 mm über eine Distanz von 480 mm sichergestellt, was typisch für einen kundenspezifischen CNC-Teilehersteller ist.
Ergebnisse und Wert
Die Zykluszeit wurde um 55 % von 140 auf 63 Minuten pro Teil verkürzt. Die Rate der verschrotteten Teile wurde auf 0,05 % reduziert (ein Teil von 2.000 verschrotteten Teilen). Die Kosten für eine Einheit sanken von 583 $ auf 210 $, was einem Rückgang von 64 % entspricht. Die Vorlaufzeit wurde um 70 % von 10 auf 3 Wochen verkürzt. Die Ermüdungslebensdauer bei Vibrationstests erhöhte sich nachweislich um 40 %. Der Kunde erhielt CNC-Bearbeitung ohne Nacharbeit.
Durch die Kombination der DFM-Studie mit 5-Achsen-Bearbeitung und adaptiver Kühlung verwandelte LS Manufacturing ein verlustbringendes Projekt in eine hochproduktive Fertigungslinie. Dieses Beispiel beweist, dass die Anwendung der Toleranztechnik die Lösung der schwierigsten Luft- und Raumfahrtprobleme ermöglicht und eine spürbare Kapitalrendite bietet.
Kämpfen Sie mit 22 % Ausschuss an Ihrem AL7075-T6-Drohnenrahmen aufgrund überspezifizierter Toleranzen? Kontaktieren Sie uns für ein DFM-optimiertes CNC-Angebot, das bei kritischen Merkmalen ±0,012 mm einhält und gleichzeitig die Kosten um 64 % senkt.
FAQs
1. Was ist der Hauptunterschied zwischen ISO 2768-1 und ISO 2768-2?
ISO 2768-1 legt Toleranzgrenzen für lineare und Winkelabmessungen fest (Klassen f, m, c, v), während ISO 2768-2 sich mit geometrischen Toleranzen (Ebenheit, Rechtwinkligkeit, Rundlauf) befasst (Klassen H, K, L). Beide Standards werden von LS Manufacturing problemlos angewendet, um die vollständige strukturelle Integrität aller bearbeiteten Teile sicherzustellen.
2. Welche ISO 2768-Klasse sollte ich für allgemeine CNC-bearbeitete Komponenten wählen?
ISO 2768-m (Mittel) stellt den besten Industriestandard für allgemeine Teile dar, da er eine zuverlässige Passung der zusammengebauten Komponenten ohne übermäßige Bearbeitungskosten aufgrund enger Beschriftungen gewährleistet. Die ISO 2768-m-Klasse wird von LS Manufacturing als Standardklasse verwendet, wenn in Schriftfeldern keine allgemeine Toleranz angegeben ist.
3. Wie verhindert die Anwendung von ISO 2768 unerwartete Preisspitzen bei CNC-Angebotsschätzungen?
Es wird ausreichen, enge Beschriftungen nur auf funktionale Oberflächen zu beschränken, während überall sonst die ISO 2768-m-Klasse verwendet wird. In diesem Fall müssen Maschinisten keine zusätzliche Zeit damit verbringen, zusätzliche Arbeitsgänge durchzuführen, Schneidwerkzeuge auszutauschen und komplizierte KMGs für nicht funktionale Oberflächen einzurichten. LS Manufacturing erkennt automatisch ISO 2768-Anforderungen, um schnelle CNC-Angebotsschätzungen durchzuführen.
4. Können Kunststoffe wie PEEK und Delrin zuverlässig die feinen Toleranzen nach ISO 2768-f einhalten?
Aufgrund der hohen thermischen Ausdehnungskoeffizienten (50-100 ppm/°C) und der elastischen Verformung aufgrund des Schneidprozesses ist es schwierig, die ISO 2768-f-Norm für Kunststoffkomponenten einzuhalten. LS Manufacturing verwendet spannungsarme Werkstoffe, sehr scharfe Werkzeuge und eine konstante Bearbeitungsumgebung von 20 ± 1 °C, um bei Bedarf ISO 2768-f für technische Kunststoffe zu erreichen.
5. Was passiert, wenn in einer Zeichnung sowohl spezifische Toleranzen als auch ISO 2768-Hinweise fehlen?
Es gibt keine Garantie dafür, dass Bearbeitungsbetriebe bei der Herstellung des Bauteils geeignete Standards anwenden, da es keine spezifischen Anweisungen gibt, was bedeutet, dass das Teil nicht ordnungsgemäß bearbeitet wird (Passungsprobleme, Überschneidungen, Ausschuss usw.). Das DFM-Team von LS Manufacturing identifiziert fehlende Standards im RFQ-Formular sofort und hilft Kunden bei der Auswahl von ISO 2768-m.
6. Wie handhaben Sie die Maßprüfung nach ISO 2768 für Produktionschargen mit geringem Volumen?
LS Manufacturing führt präzise Inspektionen mit digitalen Messschiebern und Mikrometern sowie automatischen KMG-Systemen durch, die kritische Abmessungen anhand der ISO 2768-Toleranzen für jedes Merkmal überprüfen. Wir bieten einen Standardbericht zur 100% Erstmusterprüfung (FAI) für alle Kleinserienproduktionen an.
7. Gilt ISO 2768 für Blechbiege- und Schweißbaugruppen?
Ja, ISO 2768 umfasst Winkel und lineare Abmessungen in Blech- und Schweißbaugruppen, obwohl aufgrund eingebauter Prozessabweichungen die gröberen Toleranzen von ISO 2768-c oder v verwendet werden. LS Manufacturing bietet kundenspezifische Blechbiege- und Bearbeitungsdienste an, um Toleranzanhäufungen bei mehreren Prozessen auszugleichen.
8. Wie stellt LS Manufacturing sicher, dass die Abmessungen nach dem Eloxieren den ISO 2768-m-Grenzwerten entsprechen?
LS Manufacturing bestimmt vor dem Schneiden die genaue Menge der Anodisierungsablagerungen (die in der Regel 5 – 25 Mikrometer beträgt, basierend auf der Art der Beschichtung II oder III) und führt die Bearbeitung der Teile durch, wobei die Nennmaße für eine erwartete Ablagerung leicht verschoben sind. Durch die Vorkompensation wird sichergestellt, dass vollständig beschichtete eloxierte Teile immer im ISO 2768-m-Toleranzbereich liegen.
Zusammenfassung
Die Toleranzdefinition ist korrekt, wenn sie Leistung und Wirtschaftlichkeit in der Fertigung in Einklang bringt. Die Definition von ISO 2768-m (Mittel) und mK im Schriftfeld und präzises Schneiden an kritischen Punkten verhindern Verschwendung und Kosten durch zu enge Toleranzen. LS Manufacturing mit 15 Jahren Erfahrung in der Präzisions-CNC-Bearbeitung, 5-Achsen-Maschinen und ISO 9001 gewährleistet einen Zyklus von der DFM-Toleranzoptimierung bis hin zu fehlerfreien Chargen.
