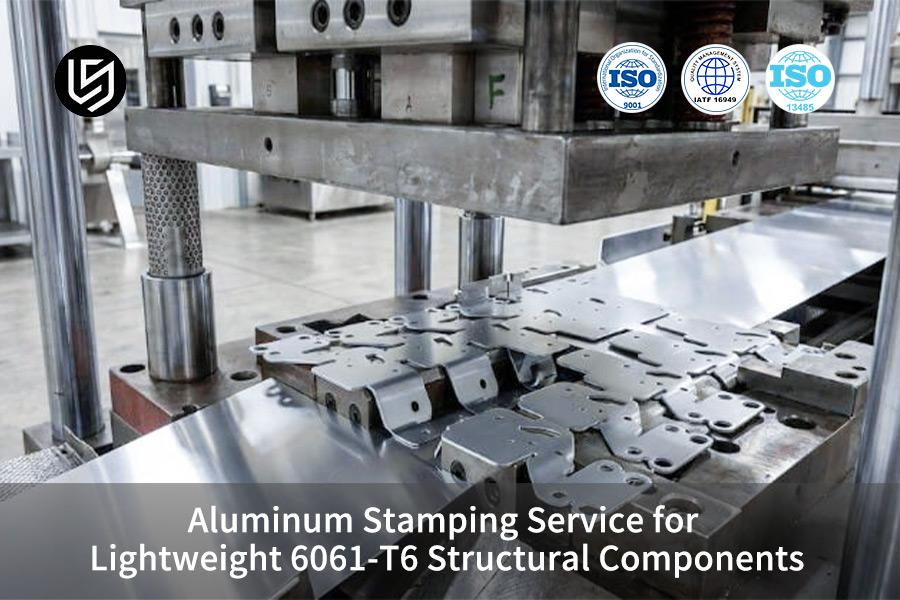

Aluminium-Stanzservice für leichte 6061-T6-Strukturbauteile

Geben Sie die Blechdicke und Biegeparameter Ihres Teils ein, um eine kostenlose, präzise Berechnung der Rückfederungskompensation zu erhalten und so die Maßgenauigkeit für Ihren Stanzservice für Leichtbaustrukturen sicherzustellen.

Abbildung 2: Technisches Diagramm, das die OP20-Vorformungsphase in einem Metallstanz-Workflow veranschaulicht.

Was ist der optimale Werkzeugabstand beim kundenspezifischen Aluminiumstanzen, um saubere Scherkanten ohne sekundäres Entgraten zu erzielen?

Beim kundenspezifischen Aluminiumstanzen ist ein präziser Stanz-Matrizen-Abstand der eigentliche Grund dafür, Scheroberflächen ohne Grate herzustellen, sodass keine Nachbearbeitung erforderlich ist. LS Die Fertigung verzichtet nicht nur auf die Verwendung standardmäßiger Stanzspielparameter, sondern schafft auch exklusive Spielparameter für 6061-T6, was zu einer dramatischen Verbesserung der Schnittqualität und einer Stabilisierung der Genauigkeit des Endprodukts führt.

Analyse des Clearance-Failure-Szenarios

Die Analyse von Stanzspielfehlern trägt dazu bei, querschnittliche Qualitätsmängel wirksam zu verhindern. Sehr kleine oder sehr große Abstände führen zu unterschiedlichen Qualitätsproblemen und haben großen Einfluss auf die Qualität der gestanzten 6061-Bauteile. Stanzkantenprofessionelle Optimierung ist eine Behandlung, die zu einer deutlichen Verbesserung von Querschnittsfehlern führen kann:

• Abstand unter 10 %t: Es kommt zu sekundärer Scherung, die nicht nur die Form beschädigt, sondern auch Kratzer im Querschnitt des Teils hinterlässt.
• Abstand über 12 %t: Kanten werden rau, Grate werden stärker angeregt und Ecken sind übermäßig eingestürzt, weshalb eine Nachbearbeitung erforderlich ist.

Hochvolumige, stabile Präzisionslösung

Durch den Einsatz von WC-Co-Hartmetall-Formeinsätzen in Verbindung mit niedrigviskosem Spezial-Stanzöl kann das Spiel über einen langen Zeitraum auf dem Standardniveau gehalten werden. Dadurch wird unter anderem der Formreibungsverschleiß reduziert. Darüber hinaus garantiert es eine stabile Produktion der Schnittquerschnittsqualität bei der Herstellung von Massenproduktionseinheiten von Hunderttausenden, wodurch die Lieferqualität von kundenspezifischen Aluminiumstanzen stabilisiert und eine langfristige Stanztoleranzkontrolle ermöglicht wird.

Warum muss ein professioneller Zulieferer für die Herstellung von Aluminiumstanzen die kontinuierliche Temperaturstabilität mehrerer Stationen bei Folgeverbundwerkzeugen kontrollieren?

Während der laufenden Produktion mit mehreren Stationen kann ein erheblicher Wärmestau in der Matrize zu Problemen wie dem Anhaften von Aluminium und den daraus resultierenden Formveränderungen führen. Dies kann sich stark auf die Gesamtqualität der Produktionscharge auswirken bei der Herstellung von Aluminiumstempeln. LS Manufacturing hat ein Chip-Mikrokanal-Umlaufkühlsystem installiert, das dazu beiträgt, die Chip-Temperatur konstant und auf dem besten Niveau zu halten, was wiederum zu einer kontinuierlichen Massenproduktion führt.

Qualitätsgefahren von Aluminiumfressfehlern

Die Vermeidung von Abriebfehlern bei Aluminium ist für die Qualitätskontrolle in der Großserienfertigung unerlässlich. Das Abreiben von Aluminium verschlechtert nicht nur die Oberflächenebenheit der Teile (Klasse A), sondern hinterlässt auch bleibende Kratzer die zur sofortigen Entsorgung der Teile führen und einen erheblichen Anstieg der versteckten Beschaffungskosten zur Folge haben. Es handelt sich also um einen der größten Mängel in der Massenproduktion, den erstklassige Aluminiumstanzdienste nicht durch stabile Steuerungssysteme für die Gesenkkühlung herausfordern.

Einige wichtige Lösungen zur Bekämpfung der Gefahr, dass Aluminium im Kern festklebt, sind:

• Konsistenz der Formtemperatur: Durch die Verwendung eines Mikrokanal-Umlaufkühlsystems wird die Arbeitstemperatur der Form konstant zwischen 28℃-35℃ reguliert, um ein Anhaften von Aluminium aufgrund hoher Temperaturen zu verhindern.
• Hervorragende Formbeschichtung: Das Aufbringen von verschleißfesten CrN- und TD-Wärmediffusionsbeschichtungen dient dazu, den Reibungskoeffizienten zwischen der Form und dem Aluminiummaterial zu senken und dadurch sowohl die Anhaftung von Aluminium als auch Kratzer auf Materialebene zu verhindern.
• Spezielle Schmiermethode: Die Verwendung von 6061-T6 Einzelprägeöl mit niedriger Viskosität ist ideal, das gleichzeitig die Prägewärme ableitet und die Oberfläche der Teile präzise hält.

Vergleich der Antihaftleistung von Formbeschichtungen

Die Anti-Aluminium-Hafteigenschaften verschiedener Beschichtungen variieren erheblich und bestimmen direkt die Lebensdauer der Form und die Stabilität der Massenproduktion:

Kurz gesagt ist die doppelte Wirkung der Aufrechterhaltung einer stabilen Temperatur und der Verwendung hochwertiger Beschichtungen in der Lage, den hochpräzisen Zustand der Form über einen längeren Zeitraum aufrechtzuerhalten. Dadurch kann das Auftreten von Oberflächenfehlern in einer Reihe von Teilen verhindert werden. Dies ist der industrielle Kernprozess des standardmäßigen Präzisionsaluminiumstanzdienstes und verbessert das gesamte System zur Stanzqualitätsüberwachung.

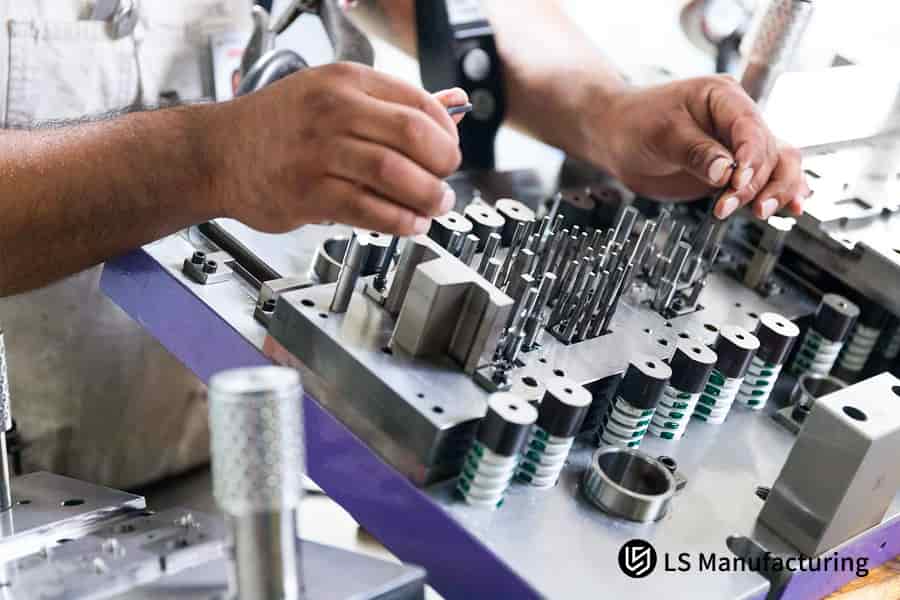

Abbildung 3: Nahaufnahme einer gerissenen Aluminiumkomponente, die einen möglichen Fehler beim Stanzen veranschaulicht.

Wie weist LS Manufacturing bei der Massenproduktion von Präzisionsaluminiumstanzdienstleistungen die Einhaltung der IATF 16949 auf Automobilniveau nach?

Strikt durchgesetzte Automobilstandards für die Produktion im Kern ermöglichen die Lieferung fehlerfreier Präzisionsaluminiumstanzteile für eine Massenproduktion von Hunderttausenden Stück. Neben einer standardisierten Verwaltung und digitalen Abwicklung hat LS Manufacturing ein geschlossenes Qualitätskontrollsystem über den gesamten Produktionsprozess geschaffen, mit dem Ziel, die IATF 16949-Anforderungen für die Massenproduktion zu erfüllen.

Standards für die Einführung doppelter Zertifizierungen

Einführung einer Qualitätszertifizierungsmaßnahmens zur Standardisierung des Massenproduktionsprozesses insgesamt. Das Werk wendet ausnahmslos die grundlegende Qualitätskontrolle ISO 9001 und die Automobilstandards IATF 16949 an, die strenger sind. Dies bietet eine Garantie für Rückverfolgbarkeit und Kontrolle in den verschiedenen Phasen von der Rohstoffannahme bis zur Auslieferung der fertigen Produkte. Auf diese Weise wird auch die Anpassung des Angebots an die Nachfrage nach kundenspezifischen Aluminium-Stanzprojekten von höchster Qualität realisiert, und Standards für die Übereinstimmung von Metall-Stanzmaterialien werden strikt eingehalten.

Wichtige Kontrollelemente für den Stammbaum mit doppelter Zertifizierung:

1. Materialursprungsverfolgungskontrolle: Materialberichte und dasselbe für Härtetestberichte für jede Charge von 6061-T6-Aluminium, was eine vollständige Rückverfolgbarkeit des Rohmaterials ermöglicht.
2. Rückverfolgbarkeit des Herstellungsprozesses: Ein computergestütztes System protokolliert Prägeparameter, Formbedingungen und Temperaturkontrolldaten für jede Charge und erfüllt so die Rückverfolgbarkeitskriterien für die Massenproduktion in der Automobilindustrie.
3. Kontrolle der Probenahme des fertigen Produkts: Gemäß den IATF 16949-Standards werden Chargen-Stichprobeninspektionen durchgeführt, die eine vollständige Prüfung kritischer Abmessungen, Oberflächenpräzision und mechanischer Eigenschaften umfassen.

Risikoprognose- und Kontrollmechanismus

Stempelrisse, Maßabweichungen, Oberflächenfehler und Ähnliches werden im Vorfeld basierend auf DFMEA/PFMEA-Fehlermodusanalysen identifiziert. Es wurde eine 6061-T6-Stichprobenprüfung der Metallstruktur eingeführt, um die Übereinstimmung der Materialleistung mit den Designstandards während des gesamten Prozesses zu überprüfen. Auf diese Weise wird die konforme Massenproduktion von Präzisions-Aluminium-Stanzservice sichergestellt. Tatsächlich eliminiert die sorgfältige Anpassung der Prägeparameter die Gefahren der Massenproduktion.

Abbildung 4: Eine industrielle Produktionslinie, die Aluminium-Automobilkomponenten im großen Maßstab stanzt.

Was ist der wahre Zusammenhang zwischen der Variation der Rohmaterialstärke 6061-T6 und den variablen Kosten bei der Beschaffung von gestanzten 6061-Komponenten?

Einer der Hauptgründe für Chargenmaßabweichungen und Ausschussverluste bei gestanzten 6061-Komponenten ist die Schwankung der Dickentoleranz des Rohmaterials, die auch zu einem Anstieg der variablen Beschaffungskosten führt. Geringe Dickenschwankungen können den Spannungszustand während des Stanzens verändern und zu Maßabweichungen der Charge führen. Die strenge Kontrolle der Rohstofftoleranzen kann solche Probleme verhindern.

Erhöhte Materialtoleranzkosten

Die Materialtoleranzkostenkorrelation zeigt, wie stark die gesamten Beschaffungskosten beeinflusst werden. A batch scrap rate of 5% can occur with material suppliers using standard tolerance materials, which will lead to high rework and scrap costs and will greatly increase the overall procurement budget of the stamped 6061 components. Efficient stamping defect elimination can be reached by very accurate control.

Downsizing of High Utilization Cost

Material utilization through refined nesting optimization is Really increased, up to 82%. Highly consistent raw materials, with this, can greatly reduce mass production variable costs. Getting the best out of a fully developed system of aluminium stamping manufacturing, it will be able to support customers not only with stable procurement budgets, but also batch stamping stabilization.

How To Minimize Engineering Change Orders In 6061-T6 Aluminum Stamping Workflows Through Early Custom Aluminum Stamping DFM Analysis?

Early design errors bring about a large proportion of subsequent engineering changes in custom aluminum stamping projects. Attaching importance to early DFM manufacturability analysis, together with expert simulation forecasting, ECO changes can be largely cut down to raise the mold trial success rate and project implementation efficiency.

DFM Core Quantitative Inspection Standards

The DFM quantitative inspection standard is fundamental for eliminating design faults. Through pre-process audit, it can greatly improve the project success rate of aluminum stamping services implementation. When paired with accurate stamping structural optimization for better molding solutions, the main inspection points are below:

1. The minimum punch diameter to plate thickness ratio must be at least d/t1.0 to avoid punching crack and deformation.
2. The stretching thinning rate of complex cavities is maintained at 22%, by this way tearing is avoided.
3. Exact calculation of the layout overlap value is done to maximizing material utilization and ensuring molding stability.

Full-Cycle Warranty System for Molds

From digital mold history management, a warranty without repairs is obtained a result of over 500,000 stamping cycles, a great reduction in the mold maintenance cost and project change risk. Use an experienced aluminum stamping manufacturing system, it will totally optimize project implementation efficiency and guarantee long-term stamping production stability.

Comparison of Project Parameters Before and After DFM Optimization

How LS Manufacturing Solved a Critical 15% Cracking Defect Rate In a Client Automotive-Grade 6061-T6 Battery Pack Bracket Metal Stamping Project?

Problems with unreasonable mold design and the manufacturing process might result in high-frequency cracking, a common defect in precision metal stamping for aluminum finished products. This case study tackles 15% cracking defect in the 6061-T6 battery pack bracket by making thorough process optimization and rectification, stable mass production with zero defects was achieved.

Customer Challenge

A Tier 1 supplier of a North American new energy vehicle manufacturer was changing the design of a 2.5mm thick 6061-T6 battery pack suspension structure bracket. The component's 90 bending structure should have been able to resist the high-frequency vibrations.

The original supplier used traditional die-casting bending technology, which was not suited to the characteristics of 6061-T6 aluminum stamping material and left out the precise stamping stress control. It caused a 15% microscopic tensile cracking rate on the inner bending side resulting in fracture failure after the 5000 vibration fatigue cycles. The project might be stopped and be subject to claims.

LS-Fertigungslösung

LS Manufacturing engineering team after taking over carried out complete DFM optimization and rectification, which is also the actual implementation of our exclusive troubleshooting guidelines:

1. In the beginning, the original unreasonable R1.5mm design was thrown away and changed to R6.5mm, strictly following the safety standard of R/t2.5.
2. Lastly, the aluminum coil layout direction was changed so that the principal stress line of bending is perpendicular to the direction of the rolled fibers, counteracting the material anisotropy defects.
3. A proprietary lubrication formula containing 75% base oil + 20% extreme pressure additive + 5% anti-wear agent was used to minimize the formation of thermal stress during the stamping process.
4. At the same time, the exclusive die stamping wear formula was used: Wear value = coefficient of friction per stroke number of stamping material thickness, accurately predicting die wear and That means providing batch stability.

Ergebnisse und Wert

After the project was put into operation in mass production, the 400-ton servo stamping production line achieved an absolute 0% crack rate, the core positioning hole CPK value maintained at 1.42, and the manufacturing unit cost was reduced by 28% compared to before, with the unit cost dropping to $1.82. The parts passed the 50,000 high-frequency vibration tests, completely solving the fatigue fracture problem. The customer then ordered 300,000 units exclusively per year.
