Vergleich individueller Stempelangebote: So bewerten Sie verschiedene Lieferanten

Metallstanzserviceist ein grundlegender Form- und Herstellungsprozess, der hauptsächlich zur Herstellung großer Mengen industrieller Hardwareteile verwendet wird. Es befasst sich mit den Schlüsselthemen vonversteckte Kosten und intransparente PreiseDas waren die größten Nachteile der traditionellen Beschaffung. Bei der weltweiten Beschaffung von Komponenten können Einkäufer, die sich ausschließlich auf Stückpreisvergleiche verlassen, leicht in die Niedrigpreisfalle tappen.Probleme wieÜberschätzung der Formlebensdauer, Überschätzung der Materialverschwendung und Herstellung von Teilen außerhalb der Toleranzkann jederDie Kosten für technische Änderungen belaufen sich auf Zehntausende Dollar.

Hier analysieren wir die wichtigsten Preisfaktoren, indem wir sie mit den folgenden technischen Grundsätzen verknüpfen, die Ihnen als solider und präziser Leitfaden dienen, um die Fertigungskompetenz des Lieferanten auf wirklich quantifizierbare Weise zu bewerten.

Kurzer Überblick über die wichtigsten Bewertungsmaße für den Metallstanzservice

Die folgende Tabelle vergleicht die Fähigkeitsunterschiede von Lieferanten auf verschiedenen Ebenen basierend auf Kerndimensionen und hilft Ihnen so, potenzielle Partner schnell und zunächst zu prüfen.

Bewertungsdimensionen	Low-End-Workshops	Qualifizierte Lieferanten	LS-Fertigung
Materialauslastungsrate	<60 %	65 % ~ 72 %	75 % und mehr
Hauptformstahl	Cr12	Cr12MoV / D2	DC53 / SKD11 + TD-Beschichtung
Kerndimension Cpk	<1,0	≥1,33	≥1,67
Online-Inspektionsmethode	Keine	Manuelle Probenahme	100 % visuelle Online-Inspektion

Wichtige Erkenntnisse:

• Perspektivische Gesamtkosten:Überprüfen Sie das Material- und Prozesslayout von Formstahl genau und verhindern Sie strikt, dass die Kosten durch eine hohe Ausschussrate in die Höhe schnellengünstige Stanzteilewährend der Massenproduktion.
• Prozesstoleranzen ausrichten:Konzentrieren Sie sich auf die Bewertung der Closed-Loop-Steuerung und der automatisierten Erkennungsfähigkeiten des Lieferanten für Kernform undPositionstoleranzen mit Cpk ≥ 1,67.
• Bevorzugte Gläserfabrik:Vorrang sollte Herstellern eingeräumt werden, die detaillierte technische DFM-Analysen, Prozesslayoutdiagramme und Verpflichtungen zur Werkzeugwartung über den gesamten Lebenszyklus hinweg bereitstellen.

Warum sollten Sie sich für den kundenspezifischen Metallstanzservice von LS Manufacturing entscheiden?

Wenn Sie sich für den kundenspezifischen Metallstanzservice von LS Manufacturing entscheiden, profitieren Sie von umfassender technischer Unterstützung vom Design Factor (DFM) bis hin zur Massenproduktion –Reduzieren Sie die Möglichkeit, dass Sie zunächst ein niedrigeres Angebot erhalten, dieses aber später steigt.

Aufgrund unserer praktischen Erfahrung mit Stromschienenprojekten für neue Energiefahrzeuge stellen wir fest, dass der Hauptgrund für Kostenüberschreitungen bei Käufern das Fehlen technischer Parameter in der Angebotsphase ist. Danach sind Käufer dazu gezwungenGeben Sie Zehntausende von Dollar für die Reparatur und Nacharbeit von Formen aus. Unser Produktionssystem wurde von zertifiziertIATF 16949:2016Alle Produktionsprozesse werden nach Qualitätskontrollstandards auf Automobilniveau durchgeführt, um die Stabilität der Massenproduktion zu gewährleisten.

Unser Ingenieursteam verfügt im Durchschnitt über mehr als 12 Jahre Erfahrung in der Installation von Stanzkonstruktionen und ist daher in der Lage, Ihnen eine Umformlösung anzubieten, die genau auf Sie zugeschnitten istSonderwerkstoffe wie hochfester Stahl, Kupfer und Berylliumkupfer. Unser Prüflabor ist akkreditiertISO/IEC 17025:2017Dadurch sind alle Dimensionsdaten rückverfolgbar und es wird außerdem sichergestellt, dass die gelieferten Endergebnisse vollständig mit den im Angebot gemachten Zusagen übereinstimmen.

Wenn Sie mit uns zusammenarbeiten, sind Sie nicht dem Risiko ausgesetzt, dass Formen verschrottet werden oder Maßabweichungen auftreten, die eine Nacharbeit erfordern. Dadurch werden die Gesamtbetriebskosten um mehr als 15 % gesenkt und gleichzeitigAufrechterhaltung einer stabilen Massenproduktionsausbeute von über 99,5 %.

Unsere ausgereiften technischen Fähigkeiten und unser standardisiertes Managementsystem helfen Ihnen, die Kosten und Qualität Ihres kundenspezifischen Metallstanzserviceprojekts von Anfang an zu kontrollieren. Sie können Ihre Teilezeichnungen an unser Engineering-Team senden, um sie zu erhaltenkostenlose, gezielte DFM-Optimierungsvorschläge und vorläufige Prozessbewertungen.

Wie verhindert ein genaues Angebot für die Metallstanzung, dass später versteckte technische Kosten anfallen?

PräziseZitat zum Thema Metallprägungtragen zu einer bemerkenswerten Reduzierung der zusätzlichen und versteckten Kosten bei, die sich normalerweise auf Zehntausende Dollar belaufenKorrektur der Formrückfederung, häufige Stanzfehler und Materialverschwendung, mit Quantifizierung der Layoutauslastung, Verfeinerung der Formstahlsorten (z. B. mit DC53 oder SKD11) und klarer Definition von Toleranzzuordnungen für jeden Stanzprozess.

Die Materialkosten werden durch das Layout des Stempelstreifens bestimmt

Das Layout des Stempelstreifens ist ein wichtiger Faktor bei der Bestimmung der Materialkosten.Ein gut durchdachtes Stempelstreifen-Layout vergrößert die nutzbare Blechfläche maximal. Mittelständische Zulieferer basteln oft an ihren Anfangspreisen, indem sie die Auslastung künstlich erhöhen, wodurch ihre Ausschussraten viel höher ausfallen als bei der Massenproduktion erwartet.

Als nächstes können Überprüfungen durchgeführt werden, um die Rationalität des Layouts festzustellen:

1. Der Überlappungswert sollte im Streifenlayout ausgewertet werdenZeichnung. Der Überlappungswert für normalen Kohlenstoffstahl muss seinmindestens 1,2 Maldie Materialstärke, während die von Edelstahl sein mussmindestens 1,5 maldie Materialstärke.
2. Überprüfen Sie die Gestaltung des Spielfelds. Teilungsfehler sollten innerhalb von 0,02 mm gehalten werden, um Vorschubabweichungen und eine Zunahme des Ausschusses zu verhindern.
3. Stellen Sie sicher, dass die Berechnung der Materialausnutzungsrate den Verlust von Kantenmaterial, den Anfang und das Ende des Materials usw. berücksichtigtes ist nicht nur auf die effektive Layoutfläche beschränkt.

Der Einsatz von Prozesssimulationen verringert die Wahrscheinlichkeit der Fehlerbildung

Vonprofessionelle Simulation des StanzprozessesZulieferer für hochwertige Metallstanzen integrieren in der Regel die Präsentation der Ausdünnungsratenanalyse durch dynamische Simulation in den Angebotsprozessals Mittel zur präventiven Abschätzung der unerwünschten Materialbildung. Einfacher ausgedrückt ähnelt es der Durchführung einer Struktursimulation vor dem Bau eines Hauses, um mögliche Risse und Verformungen vorherzusagen.

Eine umfassende Prozesssimulation kann zu einer Reduzierung der Formveränderungen um über 80 % führenÄußerst kostengünstig bei technischen Änderungen. Durch die Beauftragung eines vertrauenswürdigen Metallstanzdienstes können Sie zum Zeitpunkt der Angebotserstellung die tatsächlichen Material- und Prozesspreise ermitteln.

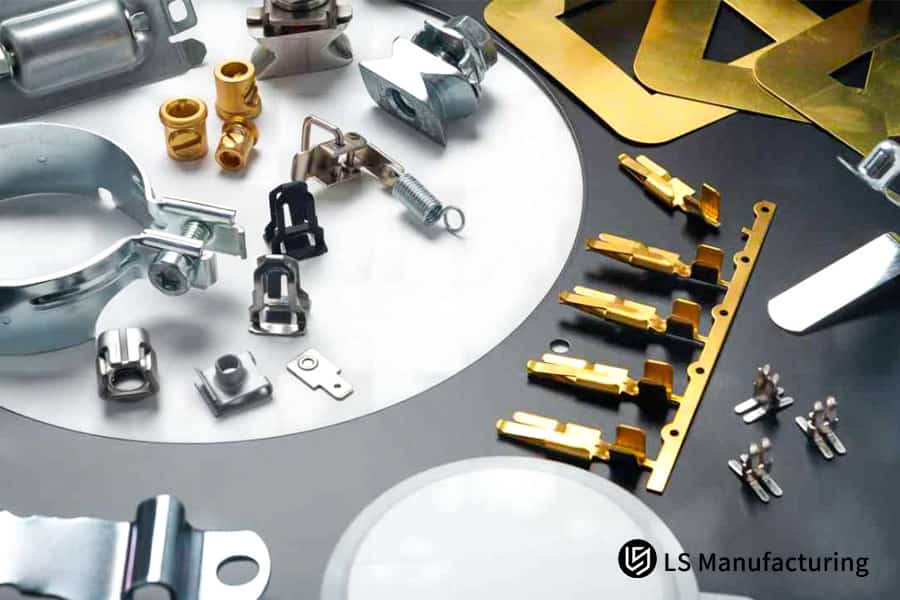

Abbildung 1: Metallstanzmuster und -werkzeuge, die die Bedeutung präziser Angebote verdeutlichen.

Warum sollten Beschaffungsmanager die Aufschlüsselung der Kosten für Metallstanzwerkzeuge vor der Produktion bewerten?

Einer der Gründe, warum Sie die Aufschlüsselung des verstehen solltenKosten für Metallstanzwerkzeugeist, dass es Ihnen dabei hilft, Ihre Kernspezifikationen für die Formstruktur herauszufinden. Es wäre wirklich hilfreich, wenn in einem glaubwürdigen Zitat ausdrücklich darauf hingewiesen würdedie Anzahl der Folgeverbundstationen, die Art des Formgrundmaterials und die Oberflächenbehandlung der Haupteinsätzeum zu gewährleisten, dass die Form für eine Lebensdauer von mindestens 1.000.000 Zyklen zum Prägen verwendet werden kann.

Vergleich der Leistung verschiedener Formenstähle

Die Qualität des Formstahls ist ausschlaggebend für die Nutzungsdauer der Stanzform und die langfristigen Betriebskosten. Günstige Angebote gehen normalerweise mit Kompromissen bei der Stahlverwendung einher.

Nachfolgend werden die grundlegenden Eigenschaften verschiedener Stähle verglichen:

Stahltyp	Druckfestigkeit (MPa)	Verschleißfestigkeit	Empfohlene Stempellebensdauer (10.000 Zyklen)	Anwendbare Szenarien
Cr12MoV	1800	Allgemein	30	Gewöhnlicher Kohlenstoffstahl, Kleinserienproduktion
D2	2200	Gut	60	Gewöhnlicher Kohlenstoffstahl, Produktion mittlerer Stückzahlen
DC53	2600	Ausgezeichnet	120	Hochfester Stahl / Edelstahl, Großserienfertigung
Harte Legierung	3500	Ausgezeichnet	500	Präzise Kleinteile, Ultra-Großserienfertigung

Auswirkung des Formendesigns auf die Endkosten

Mehr als Stahl,Die Formstruktur hat letztendlich auch großen Einfluss auf die Produktionskosten.Der Kostenunterschied für den gesamten Zyklus zwischen Arbeitsformen und Folgeverbundformen kann erheblich sein. Wenn Sie die Aufschlüsselung der Formkosten auswerten, müssen Sie dies sorgfältig prüfenÜberprüfen Sie diese 4 ParameterDies sind auch die Schlüsselelemente, die die beeinflussenPrägemaßgenauigkeit:

• Häufigkeit und Kosten des StempelwechselsHierbei handelt es sich um den Prozess der Ermittlung der Wertminderung der Teile, die über den gesamten Lebenszyklus hinweg bruchanfällig sind.
• Hersteller von Stickstofffedern und deren Nennlebensdauer, damit es nicht zu Verlusten durch Maschinenleerlauf kommt.
• Die Passtoleranzen für Führungspfosten und Führungsbuchse müssen eingehalten werdenErreichen Sie die Genauigkeitsstufe H6/h5um die Koaxialität der Form sicherzustellen. Formen, die diese Genauigkeit nicht erfüllen, sind nicht in der Lage, präzises Metallstanzen durchzuführen.
• Hochfestes StahlstanzenModernstes Anti-Chipping-Design, das die Wahrscheinlichkeit eines vorzeitigen Formversagens verringert.

Bei den Formkosten handelt es sich im Wesentlichen um die amortisierten Kosten über den gesamten Lebenszyklus. Niedrigpreisige Formen treiben langfristig oft die Produktionsausgaben in die Höhe.Sie können unsere Standard-Checkliste herunterladenund in Verbindung mit dem Stempelkostenvergleich systematisch auf versteckte Lücken im Angebot prüfen.

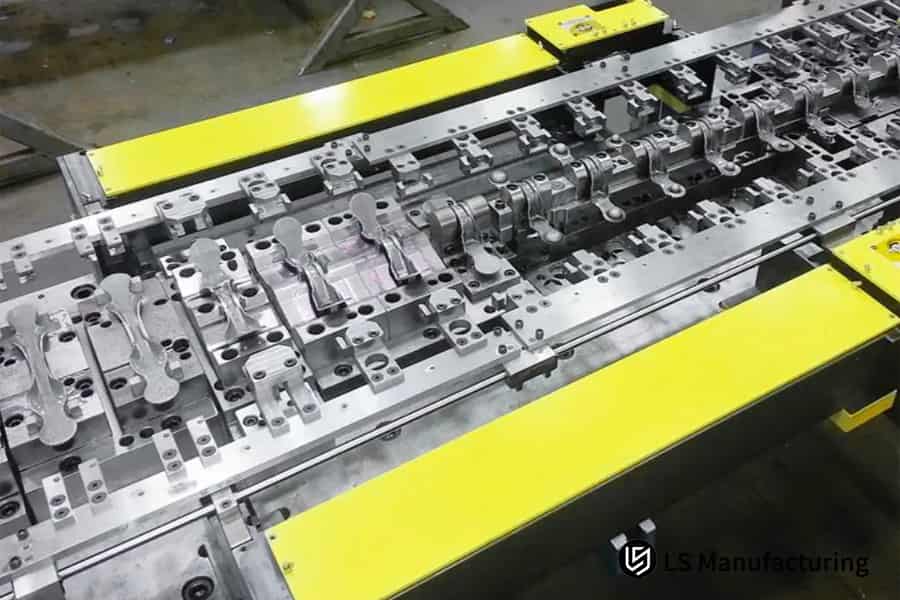

Abbildung 2: Komplexes Folgestanzwerkzeug für die Massenproduktion von Metallteilen.

Welche technischen Parameter bestimmen die wahre Qualität eines Präzisions-Metallstanzdienstes?

Der wichtigste Marker zur Beurteilung der QualitätHerstellungsservice für Präzisionsstanzenist die Kontrolle extrem genauer geometrischer Toleranzen. Echte Präzisionshersteller müssen sich der Kontrolle widmenkritische Maßtoleranzen innerhalb von ±0,01 mm und Ebenheit innerhalb von 0,05 mm, mit einem Cpk-Index, der bei der Produktion großer Teilemengen kontinuierlich über 1,33 liegt.

Springback-Probleme und -Lösungen

Eines der häufigsten Qualitätsprobleme beim Präzisionsstanzen betrifft die Biegerückfederung. Ein gut entwickelterKontrolle der StanzrückfederungMethode kann die Maßhaltigkeit garantieren. Erfahrene Hersteller können die Rückfederung anpassen, indem sie Änderungen vornehmeninnerhalb der Matrize oder die Organisation besonders präziser Stanzprozessschritte, wobei außerdem ein Verhältnis von Scherband zu Reißband von mindestens 7:3 auf der gestanzten Oberfläche eingehalten werden muss.

Tatsächlich ist die Rückfederung wie der umgekehrte Winkel eines gebogenen Drahtes. Die Erfüllung der Anforderungen ist nach mehreren aufeinanderfolgenden Biegungen und der endgültigen Korrektur möglich. Die besten Lieferanten, die maßgeschneiderte M anbietenEtal-Stanzservice wirdFügen Sie in der Angebotsphase Vorschläge für Methoden zur Rückfederungskompensation beium später keine erneuten Änderungen am Werkzeug zu verursachen.

Closed-Loop-Datenverfolgung für die automatisierte Inspektion

Stabile Abmessungen bei Serienfertigungfür einen Mechanismus mit geschlossenem Regelkreisdurch automatisierte Inspektion generiert. Eine standardisierteSichtprüfsystem für das Stanzenist ein unverzichtbares Versprechen für die Herstellung vieler Produkte mit hoher Produktionsausbeute.

Die wichtigsten Prüfgeräte, die beim Präzisionsstanzen benötigt werden, sind wie folgt:

1. Servozuführsystem mit geschlossenem Regelkreis und einer Zuführgenauigkeit von 0,01 mm, das die Maßeinheitlichkeit der Komponenten an mehreren Stationen garantiert.
2. Online-Bildinspektionssystem,100 % Überwachung des StanzlochdurchmessersDies ermöglicht die rechtzeitige Erkennung von Fehlern wie Stanzfehlern und Materialmangel.
3. Automatische Gut/Schlecht-Lehrenprüfung, Echtzeit-Fehlervermeidung für kritische Baugruppenabmessungen,So verhindern Sie, dass fehlerhafte Produkte das Werk verlassen.

Für die Stabilität der Massenproduktion ist ein gut entwickeltes Inspektionssystem eine absolute Notwendigkeit. Vertrauenswürdige Metallstanzlieferanten berücksichtigen in ihren Angeboten stets die Inspektionskosten.anstatt die Inspektion auszuschließen mit der Absicht, zu niedrigen Preisen zu verkaufen.

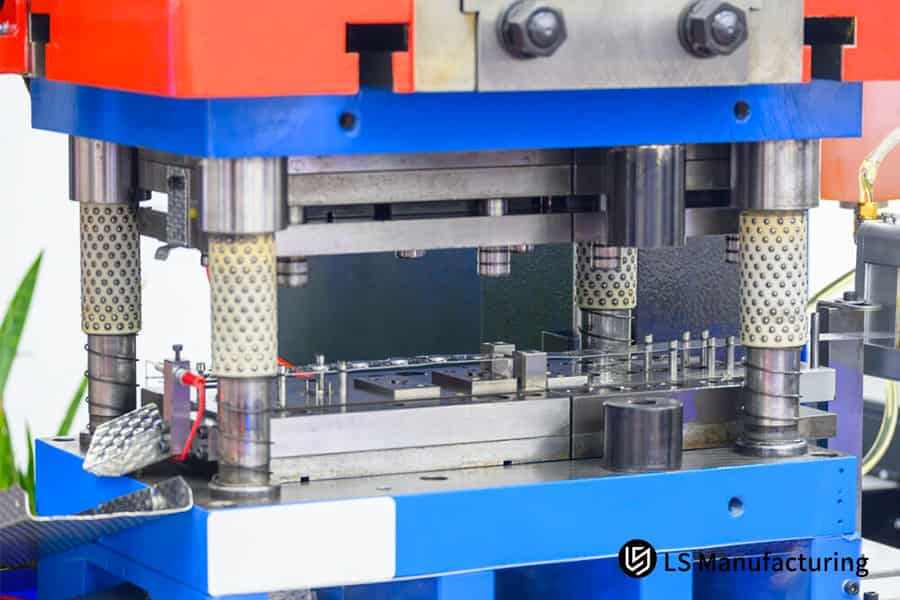

Abbildung 3: Industrielle Pressmaschine, die präzise Metallstanzvorgänge durchführt.

Wie kann ein Vergleichsleitfaden für Standard-Stanzkosten unrealistische Preise von Tier-3-Lieferanten aufdecken?

Mit einem FachmannLeitfaden zum Vergleich der Stanzkostensowie einen Richtwert für die Materialkosten und die Tonnagegebühr des Lieferanten für das Stanzen ist möglichErkennen Sie schnell die unregelmäßigen Werkstätten, die den Preis senkendurch Täuschung von Erststückinspektions- und Prozesskontrollstatistiken.

Unterschiede in Kosten und Präzision von Stanzgeräten

Die Präzision und Effizienz einer Stanzpresse sind die Schlüsselfaktoren, die sowohl die Produktionskosten als auch die Qualität des Produkts bestimmen. Geräteleistunghat einen direkten Einfluss auf die Effizienz der Stanzproduktion und die Konsistenz der Teile. Um Geld zu sparen, greifen Billigwerkstätten häufig auf Altgeräte zurück und geben so das Qualitätsrisiko letztlich auf die Kunden ab.

Die Hauptparameter verschiedener Stanzpressentypen werden wie folgt verglichen:

Gerätetyp	Nenntonnage	SPM (Schläge pro Minute)	Bearbeitungsgebühr (USD/Stunde)	Verarbeitungsgenauigkeit
Gewöhnliche offene Stanzpresse	200T	80~120	18	±0,05 mm
Hochgeschwindigkeits-Präzisionsstanzpresse	110T	300~500	32	±0,02 mm
Servo-Präzisionsstanzpresse	160T	200~350	45	±0,01 mm
Geschlossene Vierpunkt-Prägepresse	400T	60~100	55	±0,015 mm

Identifizierung versteckter Sekundärverarbeitungskosten

Bei Niedrigpreisangeboten kommt es selten vor, dass die Prozesssteuerung einbezogen wird, so dass dem Kunden Kosten in Rechnung gestellt werden und die Nachbearbeitung erfolgt. Ein seriöser OEM-Metallstanzservice wird mitgeliefertPrägegratkontrollevon der Quellewird die Kontrollkosten in das Angebot einbeziehen und danach keine zusätzlichen Gebühren erheben.

Hier sind drei typische Kostenfallen im Niedrigpreisangebot:

• Überspringen Sie die Erstmusterprüfung und den SPC-Kontrollprozess, sodass es aufgrund von Maßschwankungen in späteren Phasen zu Chargenausschuss kommt.
• Für die Geräteräumung fallen keine Kosten an(Die Grathöhe übersteigt die Materialstärke um 10 %, daher muss der Kunde für die Entgratung aufkommen).
• Kein Versicherungsschutz für normale FormenwartungenSollten bei der Massenproduktion Schäden an der Form auftreten, muss der Kunde die Reparaturgebühr bezahlen.

Ein wissenschaftlicher Kostenvergleich kann Ihnen dabei helfen, Niedrigpreisfallen zu vermeiden und eine kostengünstige Lösung zu finden. Sie können Teileparameter und das jährliche Einkaufsvolumen angebenWir berechnen kostenlos Ihre Kostenbasis für den gesamten Zyklusund stellen Sie als Referenz ein detailliertes Angebot für die Metallstanzung zur Verfügung.

Welche Qualitätsprüfungsstandards sollte ein professioneller OEM-Metallstanzdienst für Industrieteile durchführen?

Ein effektiver ProfiOEM-MetallstanzservicesollteFühren Sie während des gesamten Produktlebenszyklus umfassende Qualitätskontrollen durch. Diese Inspektionen beginnen mit der Prüfung der Zugfestigkeit der Rohmaterialien bei Raumtemperatur nach Erhalt, fahren dann mit der Messung der Maßtoleranz mithilfe der Koordinatenmessmaschine (CMM) für die in der Werkstatt hergestellten Metallteile fort und enden mit der Salzsprühnebelprüfung des Produkts zur Bestätigung100 %ige Erfüllung der IATF-Norm 16949.

Vollständige Qualitätskontrolle

Ein sorgfältig konzipiertes Qualitätskontrollsystem sollte dies überprüfenMaterialeinsatz, Herstellungsprozess bzw. Fertigproduktphasen:für den Materialeinsatz,strenge Stempelkontrollenwerden durchgeführt, um die Materialanisotropie und die R-Werte (N-Werte) zu bewerten und zu bestätigen, dass die Materialleistung mit den Designanforderungen übereinstimmt. Für den Herstellungsprozess ermöglicht die regelmäßige CMM-Überprüfung kritischer geometrischer Toleranzen die Feinabstimmung der Form, und die Überprüfung des Produktstadiums umfasst hauptsächlichFunktionsprüfungen wie Salzsprühnebel- und Härteprüfungum die Zuverlässigkeit von Produkten zu bestätigen.

Möglichkeiten zur Gewährleistung der Verarbeitungskontinuität

ProduktionEin über die Zeit stabiler Prozess erfordert eine statistische Prozesskontrolle (SPC). Die Einrichtung einer standardisierten SPC-Verwaltung für das Stempeln kann nicht nur effizient Hinweise darauf geben, dass eine Dimensionsverschiebung auftreten könnte, sondern ist es auchdie Hauptkontrollrichtlinie des Präzisionsmetallstanzdienstes.

Zu den wichtigsten Kontrollmaßnahmen gehören:

1. Entwerfen von X-R-Kontrollkarten für CC-Abmessungen, einschließlich Stichprobenprüfungalle zwei Stundenum den Trend der Dimensionsänderungen zu verfolgen.
2. Einsatz vollautomatischer optischer Scanner zur Prüfung der Umrisse komplizierter Biegeteile,Erzielung einer Genauigkeit von ±0,005 mm.
3. Nutzen Sie automatische Gut/Schlecht-Messungen zur Online-Fehlervermeidung, um sicherzustellen, dass fehlerhafte Produkte zu 100 % abgefangen werden und ein lieferbares Ziel von 0 PPM erreicht wird.

Mit anderen Worten,Das X-R-Kontrolldiagramm ist ein „Gesundheitscheck-Tagebuch“ für Teileabmessungenund es kann helfen, die Dimensionsabweichung frühzeitig herauszufinden. Darüber hinaus ist ein erstklassiges Qualitätskontrollsystem die wichtigste Garantie für die Lieferqualität und eine langfristig stabile Partnerschaftsgrundlage im Metallstanzservice.

Wie wirken sich die Rohstoffauslastungsraten auf die Gesamtkosten für kundenspezifische Metallstanzdienstleistungen aus?

Die Materialpreise machen in der Regel 50 – 70 % der Kosten für Stanzteile aus (Referenzdaten). Durch die Optimierung des technischen LayoutschemasMaterialausnutzung kann von 55 % auf 78 % gesteigert werden,was den Gesamtbestellwert für High-End-Produkte direkt reduziertMaßgeschneiderter Metallprägeserviceum mehr als 15 %.

Der Einfluss von Layoutmethoden auf die Nutzung

Unterschiedliche Gestaltungsmöglichkeiten wirken sich unmittelbar auf die Ausnutzung des Materials aus. Auswahl des besten Layoutplans je nach TeileformErhöhen Sie die Ausbeute an Stanzmaterial erheblich und senken Sie die Materialkosten.

Hier sind die Auslastungsraten für die typischen Stempelmethoden:

Stempelmethode	Anwendbare Teileform	Anwendbare Teileform	Berylliumkupfer-Nutzungsrate	Fütterungsstabilität
Einreihiges gerades Layout	Einfaches quadratisches Teil	62 %	58 %	Hoch
Einreihiges diagonales Layout	Unregelmäßig geformtes Teil	68 %	63 %	Mittel
Zweireihiges ineinandergreifendes Layout	Symmetrisches Biegeteil	75 %	71 %	Mittel
Mehrspaltiges progressives Layout	Kleines symmetrisches Teil	78 %	74 %	Hoch

Der Kostensenkungswert der Simulationsoptimierung

Ein professionelles Ingenieurteam simuliert den Stanz- und Umformprozess vor der Implementierung mithilfe einer Simulationssoftware. Erstens, sich darauf verlassenPräzises StanzformenSimulation, Vorprozessoptimierung kann mit Hilfe von Simulationssoftware durchgeführt werden, dieführt zu Materialeinsparungen bei gleichbleibender Qualität. Hierbei handelt es sich auch um eine hochgradig ingenieurbasierte separate Fähigkeit zur Bereitstellung hochwertiger Metallstanzdienste.

Die Materialeinsparung kann mit Hilfe der drei unten genannten Methoden erhöht werden:

• Führen Sie mit Hilfe von eine Umformsimulation des gesamten Prozesses durchAutoForm- oder PAM-STAMP-Softwareum Schäden wie Falten und Risse vorherzusehen.
• Ändern Sie den Kantenradius (R-Winkel), um die Prozessüberlappung zu minimieren, während die Teilefestigkeit unverändert bleibt.
• Verwenden Sie Anordnungswinkel von 45° oder 90°um den Ausschuss an den Bandkanten zu reduzieren.

Der Materialverbrauch ist eine zentrale Variable bei den Stanzkosten.Durch die Optimierung des Layouts können die Kosten erheblich gesenkt werden. Du kannstSchicken Sie uns Ihre Teilezeichnungen, und wir erstellen den optimalen Layoutplan und erstellen ein detailliertes Angebot für die Metallstanzung.

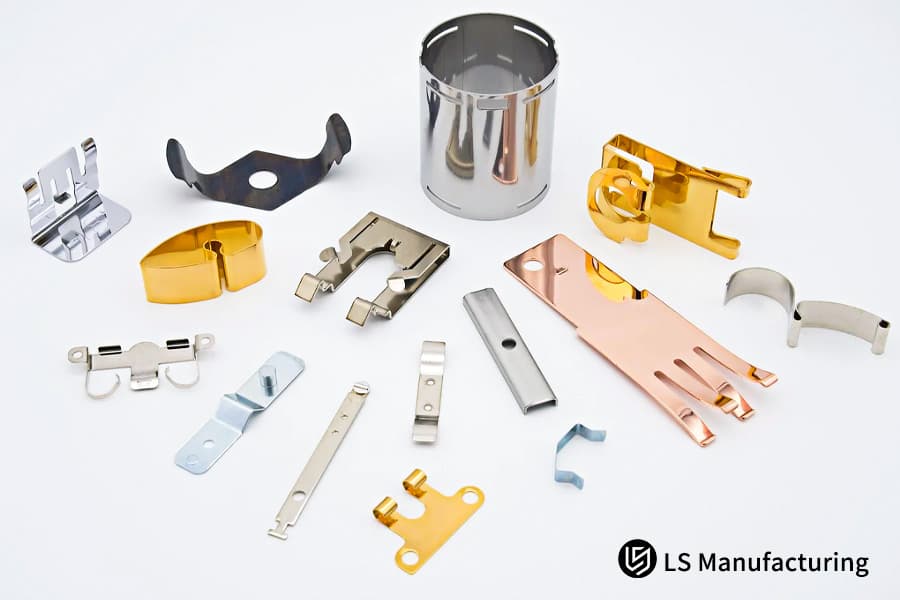

Abbildung 4: Sortiment gestanzter Metallbauteile mit effizienter Materialausnutzung.

Welche Fertigungskapazitäten unterscheiden einen erstklassigen Metallstanzlieferanten von kostengünstigen Werkstätten?

Ein entscheidender Vorteil für einen FührendenLieferant für Metallstanzenist es, solide technische Unterstützung zu bieten,Beginnend mit der frühen Strömungssimulation und dem Design zur Optimierung der Herstellbarkeit, über eine hochpräzise Gesenkschleifwerkstatt, die in der Lage ist, im eigenen Haus zu produzieren, bis hin zu einer kompletten Palette intelligenter Stanzlinien von 20 bis 400 Tonnen.

Präzisionslücken in der Gesenkbearbeitung

Die Bearbeitungsgenauigkeit der Matrize wirkt sich direkt auf die Genauigkeit der fertigen Teile aus. Der Technologieunterschied zwischen den besten Fabriken und den Low-End-Werkstätten bei Stanzwerkzeug-Bearbeitungsgeräten ist sehr groß.Hochkarätige Zulieferer arbeiten mit Drahterodiermaschinen von Sodick oder AgieCharmilleszur Herstellung von Stempeln, was einen Matrizenabstand von 0,002 mm gewährleistet.

Basierend auf unserem privaten Testbericht kann das Stanzen mit einer DLC-beschichteten Stempeloberfläche den Reibungskoeffizienten dadurch auf 0,08 reduzierenDie Wahrscheinlichkeit, dass beim Kupferstanzen ein Verkleben des Stempels auftritt, sinkt auf 92 %.. Dies ist eine technologische Leistung, über die normale Werkstätten nicht verfügen, und sie stellt ein zentrales technisches Hindernis für einen luxuriösen, maßgeschneiderten Metallstanzservice dar. Vereinfacht ausgedrückt ähnelt die Präzision der Stempelbearbeitung der Präzision der Stempelgravur: Je empfindlicher der Stempel,Je klarer und genauer das eingeprägte Muster ist.

Integrierte Möglichkeiten zur Verbundwerkstoffumformung

Top-Lieferanten verfügen über integrierte Fähigkeiten zur Verbundwerkstoffumformung. FortgeschrittenStanzen im WerkzeugTechnologie unterstützt Kunden dabeiÜberspringen mehrerer sekundärer Bearbeitungsprozesse, wodurch sich die Lieferkette erheblich verkürzt.

Der PRImary Composite-Fähigkeiten decken diese drei Bereiche ab:

1. Gewindeschneiden in der Form:Das Gewindeschneiden kann gleichzeitig mit dem Stanzen erfolgen, sodass keine Nachbearbeitung erforderlich ist.
2. In-Mold-Nieten:Dies ermöglicht die integrierte Formung verschiedener Teile und verkürzt die Lieferzeit in der Lieferkette.
3. Kaltverfestigungslösungen für Materialien mit ultrahoher Härte: Die Verarbeitung von Spezialstählen ist möglichmit einer Härte von HRC 52 oder mehr.

Diese High-End-Fähigkeiten bilden die Grundlage für den Aufbau eines differenzierten Vorteils im OEM-Metallstanzservice undstellen eine technologische Hürde dar, die von einfachen Werkstätten nicht durchbrochen werden kann.

Wie hat LS Manufacturing einen Präzisions-Metallstanzservice für Sammelschienen für Automobilbatterien optimiert, um Rückfederungsfehler zu beseitigen?

LS Manufacturing optimierte einen Präzisions-Metallstanzservice für einen Tier-1-Kunden aus der New-Energy-Fahrzeugindustrie durch die Umgestaltung der kontinuierlichen Matrize voneine hochleitfähige Kupferschiene. Durch die Implementierung von Überbiegungskompensationsalgorithmen in Kombination mit mehrstufigen Korrekturprozessen gelang ihnen diesReduzieren Sie die Toleranz des Rückfederwinkels auf ±0,5°und die Erfolgsquote bei der Montage des Automobilteils insgesamt auf 99,8 % erhöht.

Kundenherausforderungen

Ein führenderneue EnergiefahrzeugkomponenteDer weltweit größte Zulieferer hatte beim Import ernsthafte Probleme mit der Dimensionsstabilität von Biegung und Rückfederung3,0 mm dicke Sammelschienen aus hochleitfähigem Kupfer (C1100) der Batterieserie. CMM-Messungen ergaben, dass der relative Lochabstand an mehreren Stellen die strenge Anforderung von 0,05 mm überschritt.

Das Formendesign des vorherigen Lieferanten berücksichtigte nicht die Schwankungen der Streckgrenze von Charge zu Charge, was zu häufigen Schaleninterferenzen und internen Spannungskonzentrationen aufgrund der erzwungenen Montage während der Montage der Produktionslinie führte. Die gesamte Produktverschrottungsrate betrug 14,2 %ein großes Hindernis für den Lieferplan für die Massenproduktion des Kunden.

LS-Fertigungslösung

1. Das leitende Ingenieurteam von LS Manufacturing reagierte schnell. Zunächst testeten sie die Kupfercharge auf einer Universalprüfmaschine, um genaue Spannungs-Dehnungs-Kurven zu erstellenImportieren der realen Daten in eine Simulationssoftware zur Topologieoptimierungum einen individuellen Prozesspfad für den Metallstanzservice für den Kunden anzupassen.
2. Nach sorgfältiger Abwägung aller Optionen haben wir uns komplett von der Verwendung eines einfachen Einzelstation-Formwerkzeugs wie beim vorherigen Anbieter abgewendet und stattdessen ein 14-stufiges Präzisions-Folgeverbundwerkzeug entwickelt.
3. An der Schlüsselbiegestation kamen wir auf die Ideeeine Vor- und Rückbiege-Korrekturanordnungkombiniert mit verstellbaren Keilen im Mikrometerbereich. DurchgestuftKompensation der Stanzrückfederungwird eine präzise Winkelsteuerung erreicht. Wir haben außerdem eine proprietäre ultraharte DLC-Beschichtung auf die Stempeloberfläche aufgetragen, um das Kupfer vor Kratzern zu schützen. Gleichzeitig,ein Online-Feinsystem mit geschlossenem Regelkreis, das auf hochpräzisen Wegsensoren basiertwird eingeführt und die Einstellgenauigkeit beträgt 0,003 mm.
4. Um das Problem des Anhaftens von Kupfer an den Matrizen zu lösen, haben wir eine proprietäre Prozesslösung entwickelt, die die Rauheit der Stempeloberfläche auf begrenztunter Ra 0,02μm, plus die exklusive Stempelbeschichtungstechnologie, die Oberflächenkratzer vollständig eliminiert.

Ergebnisse und Wert

Nach mehreren Runden gründlicher Datentests und Bestätigung der Prozessfähigkeit liegt die Ebenheit der Sammelschienen bei LS Manufacturing immer unter 0,03 mmDer Cpk-Index für Maßtoleranzen ist mit 1,68 beeindruckend hoch. Durch diese sehr präzise Stanzlösung entfällt für den Kunden die kostspielige manuelle Nachbearbeitung der Umformung vollständig und die Gesamtkosten für die Komponentenbeschaffung wurden um 22 % gesenkt. Darüber hinaus hat es in der Metallstanzindustrie einen Standard für qualitativ hochwertige Dienstleistungen gesetzt und den Kunden die Bereitstellung einer neuen Montagelinie für Energiebatteriepakete ermöglichteine fehlerfreie Schnellverbindungsebene, was vom Vizepräsidenten für Qualität des Kunden sehr geschätzt wurde.

Für die Präzisionsstanzherausforderungen spezieller Materialien sind maßgeschneiderte Prozesslösungen unerlässlich, um Qualitätsprobleme vollständig zu lösen.Du kannstdetaillierte Teileanforderungen einreichenund Zeichnungen, und wir stellen eine einzigartige Stempelservicelösung für Sie zusammen.

FAQs

F1: Wie lange ist die Vorlaufzeit für die Formenentwicklung und die Erststück-Proof-Überprüfung für die kundenspezifische Fertigung industrieller Hardware-Komponenten für große Märkte durch kundenspezifische Metallstanzdienste erforderlich?

Die Zykluszeit der Herstellung hängt hauptsächlich von der Komplexität der Formstruktur ab. In der Regel handelt es sich um einen technischen Typ der Ein-Arbeits-Formvon 2 bis 3 Wochen.Allerdings ist eine hochpräzise automatische Mehrstationenzuführung mit fortschrittlicher Technik der Form erforderlichvon 4 bis 6 Wochen(DFM-Optimierung des ersten Teils, Simulation des Finite-Elemente-Layouts, mehrfache Formanpassung und Prototyping-Test).

F2: Wie stellt LS Manufacturing im ersten Schritt der Projektangebotsverhandlung die Vertraulichkeit des geistigen Eigentums des Kunden und die Sicherheit der Konstruktionszeichnungsinformationen sicher?

LS Manufacturing hatein vollständig informationssicheres Isolationssystem.Wir haben zuvor eine gegenseitige Vertraulichkeitsvereinbarung unterzeichnetErhalten Sie Ihre 3D-CAD-Zeichnungen3D-Modelle, Ergebnisse der Mold-Flow-Analyse und andere Anfragezeichnungen werden in unserem internen ERP-System gespeichert und gelangen nicht mehr nach außen.

F3: Wie hoch ist ihre Mindestbestellmenge für die Massenproduktion, wenn hochwertige Metallstanzlieferanten dazu neigen, eine hohe Fertigungsqualität zu liefern?

Als etablierter Hersteller von Präzisionsteilen für die Industrie haben wir die Möglichkeit, Bestellungen anzunehmen oderDie Mindestbestellmenge für Massenproduktionsaufträge beträgt 10.000 Penceund für die Massenproduktion. Für Präzisionsstanzteile mit hoher Wertschöpfung für medizinische Geräte und Industrieroboter können kleine Mengen zur Unterstützung der Verifizierung in der Prototypenentwicklungsphase verwendet werden.

F4: Es gibt häufig erhebliche Unterschiede bei den Kosten für Metallstanzwerkzeuge verschiedener Lieferanten. Was sind die Hauptgründe für diesen Preisunterschied?

Die zugrunde liegende Logik hinter dem Preisunterschied von Formen liegt in der Stahlsorte, dem Formentyp, der Gestaltung der Anzahl der Arbeitspositionen und in der Frage, ob teure automatische Fehlervermeidungssonden und langlebige Spezialbeschichtungen konfiguriert sind.Der Kostenunterschied über den gesamten Lebenszyklus verschiedener Systeme kann ein Vielfaches betragen.

F5: Kann der universelle Leitfaden zum Stanzkostenvergleich direkt für die Preisbewertung und Kostenrechnung von Präzisionsstanzkomponenten in der Luft- und Raumfahrtindustrie verwendet werden?

Herkömmliche Stanzkostenrichtlinien gelten hauptsächlich für Fertigungsbereiche wie die Zivil-, Elektronik- und allgemeine Industrie, die eine hohe Materialausnutzung und eine hervorragende Kosteneffizienz der Massenproduktion anstrebennicht für bestimmte Fachgebiete geeignetB. in der Luft- und Raumfahrt, die eine spezielle Verarbeitung hitzebeständiger Legierungen und eine extrem zerstörerische experimentelle Zertifizierung anstreben.

F6: Welche Optimierungsansätze können Lieferanten anwenden, um die optimale Nutzung des Blechrohmaterials im Produktionsprozess für kundenspezifische Stanzteile sicherzustellen und den Gesamtbeschaffungspreis für den kundenspezifischen Stanzservice zu minimieren?

Unsere leitenden Ingenieure führen professionelle Verschachtelungssoftware aus, um verschiedene Szenarien zu berücksichtigen, z. B. den Überlappungswert zu erhöhen, den Verschachtelungswinkel zu optimieren und den Kantenradius zu verringernohne die Gesichtsfestigkeit eines Teils zu schwächen. Dadurch wird die Rohstoffeffizienz auf über 75 % (Branchenbreite) gedrückt.

F7: Welche unterstützenden Verarbeitungsdienstleistungen zur Oberflächenbehandlung kann ein professioneller OEM-Metallstanzservice neben dem grundlegenden Stanzformprozess anbieten?

LS Manufacturing ist in der Lage, Oberflächenveredelungsdienstleistungen aus einer Hand anzubieten. Nach umweltfreundlichen Reinigungs- und Entfettungsverfahren bietet das Unternehmen auch Präzisionspolieren, Elektropolieren, Wärmebehandlungsalterung, Beizen und Passivierungseloxierung, stromlose Vernickelungselektrophorese sowie verschiedene Pulverbeschichtungen anerfüllen einen Standard von 720 Stunden Salzsprühbeständigkeitstest, unter anderem.

F8: Welche technischen Methoden werden während des Produktionszyklus hochfester Stahlteile normalerweise von einem professionellen Präzisionsmetallstanzdienst eingesetzt, um das Qualitätsproblem einer übermäßigen Materialrückfederung wirksam anzugehen?

Zunächst verwenden wir eine vollständige numerische Simulation mit dem Ziel, die Entwicklung der Rückfederung genau vorherzusagen. Anschließend wird das Folgeverbundwerkzeug mit präzisen mehrstufigen Korrekturverfahren ausgestattet, wobei der Einsatz einer hochsteifen Präzisionspresse dabei hilftHalten Sie die Rückfederung von hochfestem Stahl innerhalb der in der Konstruktion festgelegten Toleranzgrenzen.

Zusammenfassung

Qualitativ hochwertige Stempelzitate sind mehr als nur eine einfache Zahlenfolge. Sie sprechen wirklich davondie technische Stärke des Lieferanten, die Standards im Werkzeugdesign und das gesamte Qualitätskontrollsystem. Bei der Prüfung verschiedener Lieferanten sollten sich die technischen Beschaffungs- und F&E-Teams nicht nur von niedrigen Stückkosten verleiten lassen. Stattdessen sollten sie die wichtigsten technischen Aspekte wie Gesenkstahlmaterial, Layout-Nutzungsdaten, Hubstabilität pro Minute der Kernwerkzeugmaschinen und die SPC-Qualitätsverpflichtungen sorgfältig prüfen, um die wirklich besten Gesamtbetriebskosten zu ermitteln.

Möchten Sie der Sorge vorbeugen, dass das Projekt durch zu starke Rückfederung, häufige Reparaturen und verspätete Lieferung verursacht wird?Anschließend müssen Sie Ihre DFX-Konstruktionszeichnungen (STEP-, IGES- und DXF-Formate) an das Expertenteam von LS Manufacturing senden. Wir unterbreiten Ihnen innerhalb von 24 Stunden ein professionelles, individuelles Stanzangebot, einschließlich eines detaillierten Prozesslayouts, einer Materialnutzungsanalyse und einer vollständigen Aufschlüsselung der Formkosten.Wenden Sie sich an unsere erfahrenen Anwendungsingenieure, und gemeinsam werden wir Daten und reale Fertigungserfahrungen nutzen, um Ihre nächste Generation hochpräziser Industrieprodukte erfolgreich in Massenproduktion herzustellen!
