大型ギア製造：大型動力伝達装置パートナー選定のための決定版ガイド

大型ギアの製造は、スポーリングや歯の破損による早期故障がシステム全体の停止につながり、ギアのコストを上回る損失を毎日発生させるため、投資に対する大きな不安を生み出します。その他のリスクとしては、熱処理による制御不能な変形による設置の大幅な遅延や、システム寿命全体にわたる5～10%の電力コストの増加などが挙げられ、これらは収益に大きな影響を与えます。

鉱業および水力発電業界のデータベースに基づく当社のソリューションは、純度と製造工程の徹底的な管理により、焼入れ歪みを0.15mm/m未満に抑え、迅速かつ効率的な設置を可能にするため、この問題を解消します。LS Manufacturingは、安全性、効率性、そしてコスト削減のソリューションを提供し、電力コストだけでも100万ドル以上の節約を実現しています。今後20年間、 LS Manufacturingはお客様にとって最適なパートナーです。

大型ギアの製造：重要な考慮事項

当社は、大径・高精度ギアの製造における特有の技術的課題に対処する技術と科学に特化しています。お客様の重要な用途において、信頼性と長寿命を保証するために、大型ギアに必要な形状特性と材料特性を実現する方法を熟知しています。

このガイドを信頼する理由：LS製造の専門家による実践的な経験

ギア理論に関する情報を提供する記事は数多くありますが、これらは現場の経験から得られた情報です。私たちは、鉱業や海洋産業といった、故障が許されない産業におけるギア製造の課題を乗り越えてきた経験から得た知識を持っています。

当社が提供するソリューションは、最も過酷な用途にも対応できるよう、プロセスを確立しています。歪みの除去や効率性の向上といった問題の解決に注力しています。これは、当社のプロセスを、運用安全性に関する米国労働安全衛生局（OSHA）および環境安全性に関する米国環境保護庁（EPA）の基準に準拠させることで実現しています。

それぞれの推奨事項は、現場で苦労して得た教訓を凝縮したもので、お客様の投資を確実に回収できるよう、お客様の利益のためにまとめられています。私たちは、お客様が正しい選択を行い、プロジェクトを台無しにするようなミスを回避し、アプリケーションの長寿命化を通じて、高負荷駆動システムが安全かつ確実に、そして最大限の効率で動作することを保証するために必要な、苦労して得た知識を提供します。

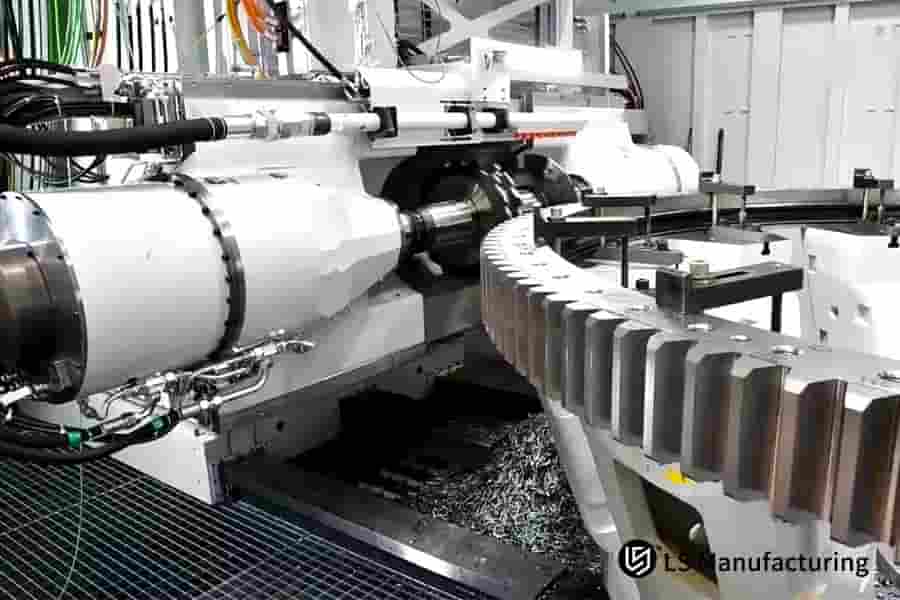

図 1: 産業用動力伝達装置製造サービス向けの精密高強度鋼ギアの機械加工。

大型の高耐久性ギアの早期故障の根本的な原因は通常、どの製造段階にありますか?

大型の高負荷ギアの早期故障の原因は、現場ではなく、製造工程の鍛造および熱処理段階に60%以上あります。これらの段階で生じた欠陥が、その後の故障の原因となります。当社のアプローチはまさにこれを回避します。材料の「生成」を厳密に制御し、原料の鋼を均質で欠陥のないプラットフォームに変換することで、ギアが最も過酷な条件下で数十年にわたって機能するプラットフォームを実現します。鍵となるのは、製造チェーンの規律です。

最適な繊維の流れを実現する高度な鍛造

精密多方向鍛造により、鋼の結晶粒度が最終的な歯形と正確に整合し、歯元を著しく弱める繊維を切断します。この精密な歯車加工準備により、歯車材料本来の強度が最大限に発揮され、大型歯車製造における曲げ疲労破壊の主な原因を防止します。

精密熱処理と歪み制御

当社では、精密な焼入れシミュレーションを実施することで、焼入れ熱処理時に発生する厳しい熱応力を制御しています。これにより、最終的な大型動力伝達ギアの組み立てに必要な正確な寸法制御である、歪みを0.15mm/m未満に抑えています。

地下構造の健全性を確認するための超音波検査

すべての重要なギア部品のギア部品は、この種の非破壊検査の標準規格を超える体積超音波検査を受け、ギア部品の内部の潜在的な欠陥を確実に排除し、高価な仕上げギア加工部品の前に完璧な材料構造を実現します。

検証済みの材料均質性

大断面ギア部品の適切な材料均一性を確保するために、インゴット多軸鍛造等温焼鈍、焼入れ性検証、材料硬度勾配の不利な除去の確保、適切な機械的特性によるギア故障の主な根本原因の 1 つである表面下剥離の防止などのステップを含む材料処理サイクルを採用します。

ビレットから完成ギアに至るまで、このレベルのアプローチこそが、理論上の仕様と性能が保証された資産との違いを生み出します。当社は、図面のコンプライアンスをはるかに超える材料とプロセスの伝統を提供し、お客様の最も重要かつ資本集約的な動力伝達投資に必要な、エンジニアリングによる確実性を提供します。

大型ギアの熱処理変形に対するサプライヤーの実際の制御能力をどのように評価するか?

産業用ギア製造は、熱処理工程における歪みに起因するギアの不具合という大きな問題に直面しています。歪みのわずかな変化がギアの性能に大きな変化をもたらすからです。本稿では、サプライヤーの実際の制御能力を評価するための厳密なアプローチについて説明します。このアプローチは、歪み制御を科学的に確立するために必要な3つの重要な技術的柱に基づいています。

予測シミュレーションとカスタムツール設計：リアクティブ制御からプロアクティブ制御へ

• 課題:予測できない歪みにより、加工許容量の過剰割り当てと無駄が生じます。
• 当社の取り組み:​ 当社では、熱サイクルの前に有限要素解析 (FEA)シミュレーションを実施し、相転移と応力の発現をモデル化します。
• 技術的な詳細:​ シミュレーション結果では、ねじれ角の変化度合いなどの変形の方向を予測し、カスタム反変形ギアの設計に役立ちます。
• 結果:​ 熱処理歪み制御シミュレーションとカスタムプレス焼入れツールを組み合わせたこの先制的なアプローチにより、予測可能な標準が確立され、 修正ギア機械加工の必要性が最小限に抑えられます。

プロセス実行の精度：データ駆動型熱管理

1. 課題:炉の状態が一定でないことが、ギアの歪みを引き起こす主な要因の 1 つです。
2. 私たちの行動:​ 私たちは、バッチごとにマルチポイント熱電対を使用してリアルタイムの温度時間プロファイリングを要求します。
3. 技術詳細：炉内の温度均一性は5℃以内に制御されています。すべての温度・時間プロファイルは、ギアのシリアル番号と関連付けて保存されます。この厳格なプロセス実行能力は、譲る余地がありません。

精密補正能力：高度な機械加工によるループのクローズドループ

• 認識された現実:​ ある程度の歪みは残っており、経済的にそれを修正する必要があります。
• 当社のソリューション：外歯ギアセットには大型CNCプロファイル研削盤を使用し、内歯ギアセットには大型ギアスカイビング盤を使用しています。
• 技術詳細：この精密ギア加工ステージは、定量化された熱処理後の誤差を補正し、最終仕様を確実に満たします。このような高負荷ギア加工能力は、真の制御能力において重要な差別化要因となります。

データ中心の継続的最適化：組織的知識の構築

1. 基盤:​ 当社の制御検証および最適化プロセスは、履歴データの分析を通じて実行されます。
2. 当社のプロセス:​ 特定のギア タイプに対するリード エラー、プロファイル エラーなどの最終的な測定結果は、当社独自のプロセス ライブラリに入力されます。
3. 技術的な詳細:​ 当社では、初期シミュレーションの入力値、プロセス値、最終結果の相関関係を保存するデータベースを維持しており、アルゴリズムによるシミュレーション モデルの最適化が可能になり、プロセス能力の水準が向上します。

このシステムは、閉ループ統合、シミュレーション、制御されたプロセス、そして精密仕上げ能力の必要性に基づいて、サプライヤーの実際の能力を測定します。リード誤差0.12mm未満といった、予測可能な最小レベルの歪みを一貫して達成することが、技術的能力を検証する基準となります。これは、重要なギア加工工程における実証済みの制御を検証する基準です。

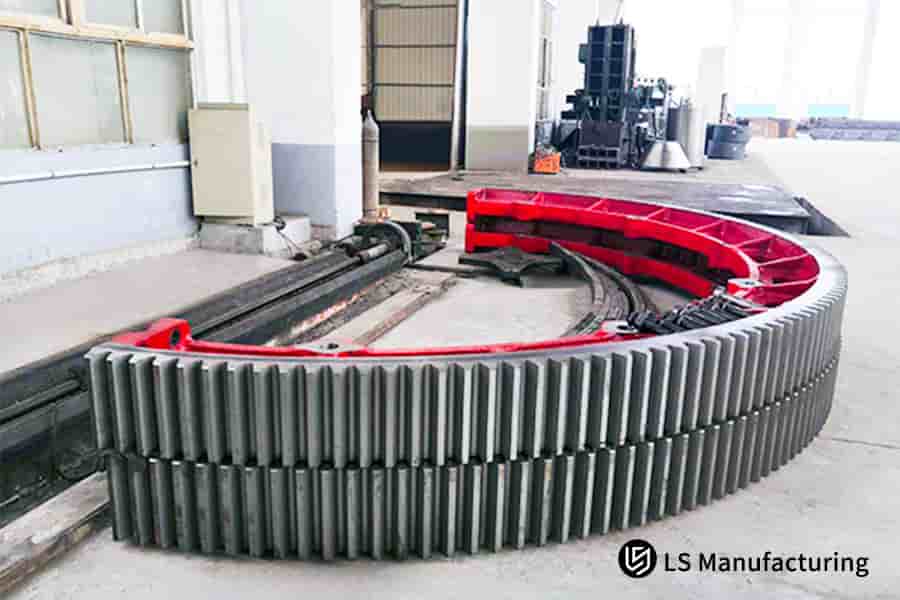

図 2: 重機の動力伝達システム用に大型の高負荷鋼製ギアを円弧状に配置します。

過度の移動を伴うワークピースの最終加工と検査の精度を確保するにはどうすればよいでしょうか?

機械の過度な移動を伴うワークピースの加工における基本的な難しさは、能力ではなくプロセスエンジニアリングの革新によって解決されます。この文書では、 カスタムメイドの大型ギアやその他の過度の移動を伴うワークピースの最終精度を確保するための方法論を規定します。

セグメント化された製造と制御された溶接

鍛造や機械加工ができないモノリシックリングの場合、当社はセグメントアプローチを開発しました。このアプローチでは、各セグメントを事前に定義された形状に精密に機械加工し、その後、非常に厳格な前後熱処理を伴う当社独自のクリーン溶接技術を適用することで、溶接部の特性が元の特性の 95% を超え、単一のギア機械加工が可能になります。

局所熱処理と統合仕上げ

溶接後、重要な溶接部には局所的な熱処理が施されます。これは構造を正常化し、応力を緩和するための重要なステップであり、安定性を確保するための重要なステップです。最後に、複合ワークピースは、一般的にフロアミルと呼ばれる超大型立型旋盤によって穴あけ加工され、歯形に切断されます。この統合された大型ギア検査および修正ループにより、部品が管理された工場環境から出荷される前に、最終的な形状が仕様を満たしていることが保証されます。

現場での最終仕上げのためのモバイル機械加工

輸送が困難な場合、当社のオンサイト加工能力が確実な解決策となります。設置ベースには、特別に設計されたポータブルフライス盤／ドライバーを使用します。基礎自体を活用し、「フロアボーリング」技術を用いて、穴と面の位置合わせを行います。これにより、設置の再調整に伴うあらゆる問題が解消され、 大型ギアアセンブリの完璧な適合性と機能性が確保されます。

計測検証済みの設置と調整

最終的な精度は、ポータブル高精度計測システムを用いて検証されます。レーザートラッカーとレーザーレーダーシステムによってアセンブリのデジタルツインが提供され、 ギアプロファイルと軸振れの測定が可能になります。このソリューションは、既存の設備を解体する高額な費用を負担することなく、直径8メートルの窯炉で最終仕上げされたギアを、顧客の工場でAGMAクラス9の精度に復元するのに役立ちました。

このアプローチは、単なる能力の列挙にとどまらず、閉ループの技術的意思決定プロセスを提供します。このアプローチは、分析的なプロセスセグメンテーション、モバイル精密加工、検証可能な計測技術を組み合わせることで、移動距離を超える部品の精度保証という、特に価値の高い課題にどのように対処するかを示し、重工業の適用におけるベンチマークを提供します。

大型ギアの購入価格だけでなく、「ライフサイクル全体のコスト」を計算するにはどうすればよいでしょうか?

ギアドライブの購入価格は、多くの場合、大型ギアドライブの総コストの30%未満です。設備投資の意思決定には、総所有コスト（TCO）の計算が不可欠です。本稿では、主要なコスト（多くの場合、未知数）を定量化し、 ギアの効率と信頼性を重要な意思決定のための具体的な数値に変換するための技術的なアプローチを紹介します。

このフレームワークは、仕様の比較にとどまらず、財務的な正当性を証明するための定量化されたモデルを提供します。このフレームワークにより、エンジニアは定量化されたライフサイクル価値に基づいてソリューションを推進することができ、品質、性能、寿命への先行投資という根本的な問題に対処できます。この堅牢な方法論により、この文書は、技術的および財務的観点から駆動システムへの投資を厳密に評価するための重要なツールとなります。

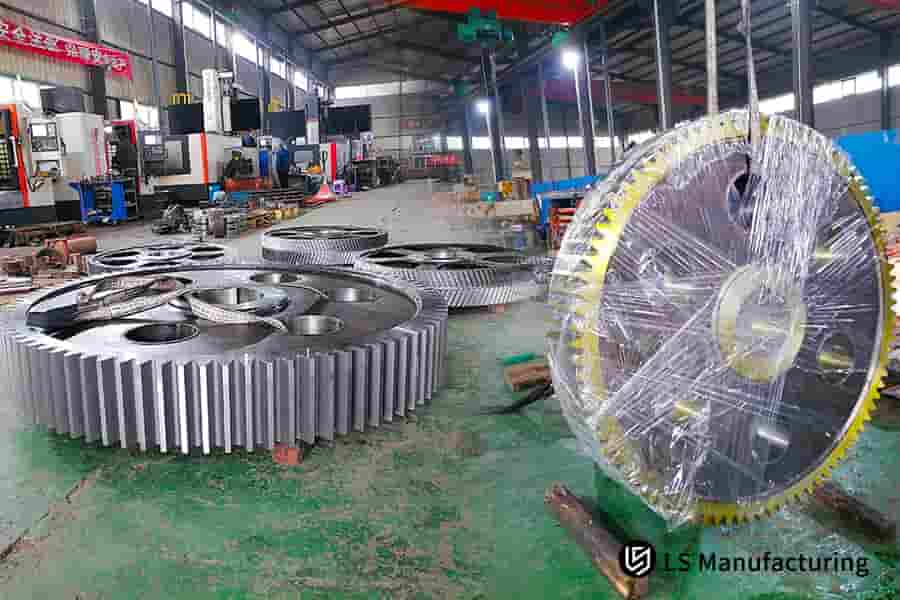

図 3: 耐久性の高い動力伝達システム用の保護プラスチックで包まれた大型の高強度鋼ギアの表示。

LS Manufacturing Mining Industry: 大型ボールミルギアペア向けカスタム耐衝撃プロジェクト

重要な駆動システム部品の不規則かつ早期の故障は、鉱業にとって重大な操業上の脅威であり、財務上の脅威となります。このケーススタディでは、大型ボールミルのピニオンの早期故障に対する当社の体系的なソリューションについて概説します。単純な交換にとどまらず、根本的な原因の究明と、確実な性能を実現する耐衝撃ギア設計について解説します。

クライアントの課題

Φ5.5×8.5mのボールミル用オープンギアシステム（ 42トン、モジュール36のピニオン）は、深刻な剥離と塑性変形を起こしていました。このギアの平均寿命はわずか14ヶ月で、駆動プロセスの計画外停止を引き起こしていました。以前のサプライヤーは、銅精錬プラントであるお客様に耐久性のあるオープンギアソリューションを提供できなかったため、生産上の問題と製品の最終出力に支障をきたしました。

LS製造ソリューション

ギアの破損解析の結果、ギアの破損は衝撃過負荷と潤滑不良が原因であることが明らかになりました。ギアの寿命延長対策として、ピニオンギアを高靭性34CrNiMo6にアップグレードし、深部浸炭と等温焼入れ処理を施すことで下部ベイナイト組織を形成し、衝撃靭性を50%向上させました。また、ギア保護のため、制御されたプロファイル修正とインテリジェントなパルススプレー潤滑を採用しました。

結果と価値

実施されたギア寿命延長対策は、驚異的な成果をもたらしました。例えば、新しいギアは36ヶ月以上もの間、完璧に機能しており、優れた表面品質が実証されています。ギア寿命は60ヶ月以上と見込まれています。信頼性の高いギア性能のおかげで、このギアを使用している生産ラインではダウンタイムがゼロとなり、年間生産量の増加とコスト削減につながっています。

上記のLS Manufacturing社の鉱業用ボールミルの事例は、信頼性に関する大きな課題を解決するための実証済みのソリューションを示しています。法医学分析、材料科学、ギア加工をシステムレベルのソリューションに組み込むことで、世界中の鉱業業界のパートナーにサービスを提供できるようになります。

大型機器のギア故障の悪循環を断ち切りましょう。当社のエンジニアリングソリューションは、症状だけでなく根本原因にも対処します。

現地監査中に、サプライヤーの品質システムとプロジェクト管理能力をどのように検証すればよいでしょうか?

重要な部品の適切なパートナーを探すには、謳い文句にとらわれず、プロセスと証拠そのものを確認する必要があります。そのため、証明書ではなくシステムの実行に重点を置いた、現地での徹底的な監査が不可欠です。本ガイドの目的は、サプライヤーの品質管理システムと規律を評価するための具体的なサプライヤー監査チェックリストを提供することです。これは、ギア製造パートナーの選定方法を決定する上で不可欠な要素です。

この監査フレームワークは、手順への真の関心と表面的なコンプライアンスを区別するための一連の基準を提供します。このフレームワークにより、マーケティングの誇大広告に基づいて決めつけるのではなく、サプライヤーが高品質な結果を提供する能力を体系的に評価できるようになります。この監査は、組織内に品質と正確な実行の文化が根付いているサプライヤーを特定することで、サプライヤーとの関係におけるリスクを軽減したいというクライアントのニーズに対応します。

図 4: 産業用動力伝達システム用の高強度鋼からカスタム大型ギアを製造。

サプライヤーは技術契約から長期運用に至るまで、どのような詳細なサポートとサービスを提供すべきでしょうか?

ギア製造サービスにおけるパートナーシップの真の価値は、初期導入の段階を超え、長期的な信頼性と所有コストが確立される段階にあります。しかし、従来の取引中心のサプライヤーから戦略的パートナーになるには、技術的な取り組みに体系的なアプローチを専念することが不可欠です。以下の文書では、お客様の資本資産の最適なパフォーマンスを確保するための主要なサポートの柱と、その寿命全体にわたって投資を保護する長期的なサポートについてご説明します。

試運転と初期最適化

• 専門家による設置監視:専門の現場エンジニアを配置して、ギアユニットの調整、取り付け、および初期慣らし運転を監督します。
• パフォーマンスベンチマーク:バックラッシュ検証を含む詳細な接触パターンテストにより、完璧なベースラインのメッシュ位置を確立します。
• 知識移転:最適な起動と継続的な運用を確保するために、クライアントの現場担当者に包括的なトレーニングを実施します。

運用健全性監視とアドバイス

1. 予測メンテナンス基盤:設置されたギア駆動システムに合わせて、振動、温度、オイル監視パラメータの推奨ベースラインとアラート制限を提供します。
2. 診断サポート:監視パラメータをリモートまたはオンサイトで評価して発生しつつある問題を診断し、機器の故障を防ぐためのプロアクティブな介入を可能にします。
3. メンテナンス計画:カレンダーベースのメンテナンスを超えてギアのパフォーマンスを最適化する、データ駆動型の予測メンテナンス計画の開発を支援します。

生涯にわたる技術および物流サポート

• 永続的な技術アクセス:機器の寿命中、オリジナルの設計および製造文書、ギア検査レポート、またはギアのデジタルパスポートが利用可能であることを保証します。
• 部品の入手可能性の保証:多くの場合、技術サービス契約の一環として、戦略的な資材在庫プログラムを通じて、重要なスペアパーツの入手可能性を確保します。
• エンジニアリング サービス パートナーシップ: 機器の寿命全体にわたって、運用上の問題、パフォーマンスの改善、機器の修理に関するアプリケーション エンジニアリングの専門知識へのアクセスを確保します。

資本プロジェクト向けのこの構造化されたサポートフレームワークは、ライフサイクルサポートストラクチャーと呼ばれ、パフォーマンス成果が管理された資本購入です。お客様の運用の確実性と資本価値の保護に対するニーズを解決するための当社のアプローチは、当社の技術的責任をお客様の運用に直接組み込むことで、検証可能なパートナーシップアプローチによりリスクを軽減し、生産性を確保することです。

超大型重荷重ギアの分野で LS Manufacturing を選択することが、確実性を選択することを意味するのはなぜでしょうか?

超大型でミッションクリティカルなギアドライブを必要とするお客様にとって、まず第一に考慮すべき事項は、長期的なパフォーマンスと投資収益率の保証です。運用上の不具合や管理されていないコストによる莫大なリスクを回避するには、真のソリューションプロバイダーと連携することが最善です。本文書では、真の資本プロジェクト保証パートナーシップの具体的な方法論について説明します。
アーシップ:

比類のないプロセス制御のための垂直統合

この信頼性は、製造工程におけるエンドツーエンドの管理から生まれます。 大手ギアメーカーとして、材料グレードの一貫性や熱処理の一貫性といった変数を社内で管理することが可能です。精密ギア加工を含むこのエンドツーエンドの管理により、複数ソースのモデルに伴う品質の不確実性をすべて排除し、スムーズなワークフロープロセスを実現します。

定量化されたパフォーマンスに関する契約上の保証

当社は、パフォーマンス保証のコミットメントを通じて、技術的な自信を財務的な確実性へと昇華させています。契約では、FEA（有限要素法）と物理試験を用いて、負荷容量や寿命といった指標を保証しています。これにより、すべてのギア加工プロセスが最適化され、特定の結果が保証されます。

持続的な最適化のためのデータ駆動型検証

このパートナーシップには運用検証も含まれ、機器の性能のベースラインを決定し、設置されたドライブの監視システムを開発します。これにより、機器の運用が最適化され、機器の効率と投資収益率（ROI）が最大限に高まります。

資産価値のための生涯にわたる技術的管理

お客様の機器の価値を最大限に引き出すために、技術データ、スペアパーツ、エンジニアリングコンサルティングなど、生涯にわたるサポートをご提供いたします。ギア検査プロトコルから生涯にわたるサポートまで、機器の所有コストに対して最高の価値を提供します。

LS Manufacturing を選ぶ理由は、当社がエンジニアリングによる確実性を重視していることです。管理されたプロセス、契約による保証、生涯サポートを提供することで、お客様の投資に関連するリスクを最小限に抑え、お客様の機器を、揺るぎない機器と投資パフォーマンスをもたらす安全で価値の高い資産に変えています。

よくある質問

1. 大型ギアセットをカスタマイズする場合の一般的なプロジェクト サイクルはどのくらいですか?

直径2メートルを超える中型・大型歯車の場合、技術確認から納品まで通常6～9ヶ月かかります。

2. 大型ギアの材質や性能はどのように確保していますか？

まず、当社が指定する製鉄所から供給される鋼材の品質を確認します。溶鋼のスペクトル分析も行います。原材料が工場に到着すると、超音波探傷試験と機械的特性の再検査を実施します。熱処理後には、硬度勾配試験と組織学的試験を実施し、材料特性が仕様を満たしていることを確認します。

3. ギアの取り付け時または初期操作時に問題が発生した場合、どのように対処すればよいですか?

当社は厳格な「ゼロキロ」問題対応体制を敷いており、ご連絡をいただいた後、専門チームが24時間以内に現場に到着し、72時間以内に問題に対応いたします。当社の責任に起因すると確認された処理費用は、現場でのサービス費用を含め、すべて当社が負担いたします。お客様の損失を最小限に抑えるよう努めております。

4. 海外プロジェクトの場合、輸送と配送をどのように確保しますか?

当社は、海外への重機輸送において豊富な経験を有しています。工場からプロジェクト現場までの「ドア・ツー・ドア」輸送ソリューションをご提供いたします。

5. 最小注文数量（MOQ）はいくらですか？個別のカスタム生産は受け付けていますか？

大型カスタムギアについては、単品から少量生産まで対応可能です。最小注文数量は1個です。お客様のご要望に応じて、最も費用対効果の高いソリューションをご提供いたします。

6. 独自のデザインと知的財産権をどのように保護すればよいですか?

プロジェクト開始前に、高度な機密性を備えた商業契約および秘密保持契約（NDA）を締結します。プロジェクトに関連するすべての情報は暗号化されたサーバーに保管されます。

7. 当社はギアボックスの完全な設計やトランスミッションシステムの最適化サービスを提供していますか?

提供内容：トランスミッションシステム分野の専門家として、ギアペアの設計、ベアリングの選定、ハウジング構造の有限要素解析など、あらゆるサービスをお客様にご提供いたします。また、既存システムの最適化解析も実施可能です。

8. 大規模なカスタムギア プロジェクトの最初のコミュニケーションを開始するにはどうすればよいですか?

ギアのパラメータ、動作条件、故障履歴などの情報をお送りください。弊社のチーフアプリケーションエンジニアと詳細な打ち合わせの日程を調整いたします。その後2週間以内に、予備計画、リスク評価、予算範囲を含む「プロジェクトコンセプトレポート」をお送りいたします。

まとめ

高負荷と過酷な条件下でコンベアやベルト駆動システムに適した安定したギアを見つけることは、単なる部品調達ではありません。これは、材料病理学、表面免疫学、機械力学を融合させ、環境病原体を標的とした体系的な治療プロジェクトです。成功には、臨床経験、包括的な試験、そして万能薬を備えたパートナーとの協力が不可欠です。そうすることで、トランスミッションシステムを弱点から強力なビジネスドライバーへと変革することができます。

お客様のコンベアラインや駆動システムが、頻繁なギア故障、予期せぬダウンタイム、そして膨大な交換コストに悩まされている場合は、徹底的な「診断検査」を行う時期です。問題のあるギアの写真、故障内容、または機器パラメータを至急ご提出ください。LS Manufacturingの経験豊富なギアトランスミッション専門チームが、無料の「ギア故障原因の初期診断と改善可能性評価」を実施いたします。

信頼性とパフォーマンスを保証するために製造チェーン全体を管理するギア パートナーと連携して、資本投資を保護します。
