Dienstleistungen zur Herstellung von Kfz-Getrieben: ISO-Klasse 5 und IATF 16949 Präzision

Der Fertigungsservice für Automobilgetriebe ist eine Hartbearbeitungslösung der ISO-Klasse 5, die das NVH-Geräusch von Hochgeschwindigkeits-EV-Getrieben durch Profilkontrolle von ±0,005 mm beseitigt.

Der IATF 16949-zertifizierte Schleifprozess von LS Manufacturing führt zu einer Oberflächenrauheit von Ra ≤ 0,2 μm und Cpk ≥ 1,67, wodurch die Gesamtproduktionskosten pro Stück um 23 % gesenkt werden.

Hinter den Zahlen: Experteneinblicke von LS Manufacturing

Der Getriebegetriebefertigungsservice muss mehr leisten als „hochpräzise“ Verallgemeinerungen. Der IATF 16949:2016-Standard, der die Grundlage der Qualitätssysteme von LS Manufacturing bildet, ermöglicht eine Reproduzierbarkeit unserer ISO Grade 5-Hartbearbeitung ±0,005 mm Profilabweichung. Wir haben dies selbst bei EV-Reduzierungsprojekten bestätigt, bei denen die NVH-Anforderungen von 72 dB übertroffen wurden.

Unsere Prüfmethoden folgen der ISO 1328-1:2013 Zahnradpräzisionsnorm – dies ist die international anerkannte Norm, die die Toleranzklasse für Flanken in zylindrischen Zahnrädern definiert. Unsere 100% Zahnflankenprüfung des ersten Artikels mit einem Zeiss CMM-Zahnradzentrum folgt der ISO 1328-1-Norm und garantiert Cpk ≥ 1.

Dieser Leitfaden wurde von Gloria verfasst, leitende Rapid-Prototyping-Spezialistin bei LS Manufacturing mit über 15 Jahren Erfahrung im Präzisionsgetriebebau. Möchten Sie die genaue Abfolge der Parameter erfahren, die bei einem unserer Kunden zu einer verzugsfreien Wärmebehandlung beigetragen haben? Senden Sie Gloria eine Nachricht, um die Antwort direkt von ihr zu erhalten.

Wichtige Erkenntnisse

• Extreme Präzisionsverbesserung: Mit der Implementierung vonPräzisionsspezifikationen der ISO-Klasse 5 werden Abweichungen im Zahnprofil und in der Steigung sorgfältig innerhalb äußerst präziser Toleranzen von ±0,003 mm begrenzt und eine Oberflächenrauheit von Ra 0,2 μm beibehalten, was die NVH deutlich senkt (Geräusch, Vibration und Härte) in Hochgeschwindigkeitsgetrieben von Elektrofahrzeugen.
• Qualitätskontrolle und Fehlervermeidung: Durch die Nutzung des Rahmens vonIATF 16949, der SPC-Überwachung und der FMEA-Fehlervermeidung konnte die Fehlerrate bei hergestellten Zahnrädern drastisch von 12,5% (herkömmlicher Ansatz) auf reduziert werden 2,2 %.
• Optimierung von Kosten und Vorlaufzeiten: Das optimierte Vorrichtungsdesign und die Steuerung der Prozessparameter zur Reduzierung von Verzerrungen führten zu einer Reduzierung der Gesamtstückkosten der Zahnräder um 23 % und reduzierten außerdem die Vorlaufzeit für die erste Produktionscharge um 35 % (14 Tage auf 9 Tage).

Warum ist die Präzision der ISO-Klasse 5 für EV-Getriebe unerlässlich?

Präzision der ISO-Klasse 5 ist die höchste Präzisionsstufe für Zahnräder, die in ISO 1328-1:2013 definiert ist. Sie löst das Problem des Ganggeräuschs in Elektrogetrieben, die bei 12.000 bis 20.000 U/min arbeiten, unter Verwendung einer Zahnprofiltoleranz von ±0,003 mm und Ra 0,2 μm. Das Präzisionsgetriebesystem der ISO-Klasse 5 verhindert, dass das Getriebeheulgeräusch über 85 dB beim Getriebesystem der Klasse 7 auftritt, erhöht die Lebensdauer des Getriebes um mehr als 40 % und bietet Leitungskontakt während des Betriebs mit maximalem Drehmoment, ohne Geräusche von Motoren zu überdecken.

Unterdrückung von NVH durch strenge Profilkontrolle

Bei einem Rundlauf von ±0,015 mm bei 12.000–20.000 U/min erzeugen Zahnräder der Güteklasse 7 inakzeptable Geräusche. Der Automobilgetriebe-Fertigungsservice von LS Manufacturing garantiert eine Genauigkeit von ±0,003 mm für das Zahnprofil und ±0,004 mm für die Steigungsabweichung, wodurch die Eingriffserregungskräfte um 35 % gesenkt werden. Eine Schleifscheibengeschwindigkeit von 1200–1500 U/min und ein Kühlmitteldurchfluss von ≥ 30 l/min gemäß IATF 16949 stabilisieren dieses Getriebe weiter Bearbeitungsprozess für EV-spezifischen leisen Betrieb.

Verlängerung der Ermüdungslebensdauer unter Spitzendrehmoment

Eine Oberflächenrauheit von weniger als Ra 0,2 μm verhindert die Bildung von Grauflecken und ist für Zahnräder, die mit einer Härte von HRC 58–62 betrieben werden, unerlässlich. Eine kontrollierte Härtetiefe von 0,6–0,8 mm gemäß ISO 6336-3 trägt dazu bei, eine Ermüdung des Untergrunds zu verhindern. Diese Optimierung der Oberflächenbeschaffenheit von Zahnrädern führt zu einer 40 % längeren Lebensdauer im Vergleich zu Klasse 8.

Dimension	ISO-Klasse 7 (traditionell)	ISO-Klasse 5 (LS Manufacturing)
Zahnprofilabweichung	±0,015 mm	±0,003 mm
Oberflächenrauheit	Ra 0,6 μm	Ra 0,2 μm
Geräusch bei 15.000 U/min	>85 dB	<72 dB
Lebensdauermultiplikator	1× Grundlinie	1,4×

Diese ±0,003 mm Zahnprofiltoleranz ist für die Geräuschdämpfung von 13 dB verantwortlich. Mit anderen Worten: Dieser Präzisionsgetriebeservice wird die einzige verfügbare Option für die Antriebsstränge von Elektrofahrzeugen mit hoher Drehzahl sein.

• Definieren Sie Präzisionszahnräder der ISO-Klasse 5 mit einer Profiltoleranz von ±0,003 mm und einer Ra-Oberfläche von 0,2 Mikrometern für jedes EV-Getriebe, das 12.000 U/min überschreitet.
• Testen Sie jede Charge mit Zeiss CMM in ≤0,0009 mm Genauigkeit gemäß ISO 1328-1:2013, um konsistente Verlängerung der Lebensdauer von Getrieben.

[Datenquellen und Benchmarks]: Die Daten stammen aus dem offiziellen Kalibrierungsbericht einer Zeiss-KMG (Koordinatenmessmaschine) – insbesondere der Messgenauigkeit von 0,0009 mm und dem MPEE (Maximum Permissible Error of Indication) – sowie dem Zahnradgenauigkeitsstandard ISO 1328-1:2013.

Wie garantiert IATF 16949 die Qualitätskontrolle in der Massenproduktion?

IATF 16949 ist das Qualitätsmanagementsystem zur Fehlervermeidung speziell für Automobile, das Maßabweichungen in der Massenproduktion durch die obligatorische Anwendung von APQP, PPAP und FMEA behandelt. Dieser IATF 16949-Zahnradhersteller gewährleistet eine Echtzeit-SPC-Kontrolle für alle Zahnradchargen mit einer Toleranz von ±0,008 mm und einem Cpk von ≥1,67. Durch die obligatorische Materialrückverfolgbarkeit von der spektrometrischen Analyse von 20CrMnTi bis hin zur PPAP-Level-3-Dokumentation schließt dieses Zahnradqualitätsmanagementsystem die Lücke bei Prototypengenehmigung und Serienausfällen.

Phase 1 – APQP- und FMEA-Risikoprävention

Beim APQP-Ansatz findet zunächst eine FMEA statt und identifiziert mögliche Verformungen bei der Wärmebehandlung und Schleifverbrennungen vor dem Schneiden der Werkzeuge. Durch die Früherkennung mit dem APQP-Ansatz verkürzt sich Ihr Qualifizierungsprozess um 30 %.

Phase 2 – PPAP Level 3 Vollständige Validierung

PPAP Level 3 erfordert einen umfassenden dimensionalen CMM-Bericht, MSA und Fähigkeitsanalyse für 300-teilige Proben. Im Rahmen der Compliance eines Herstellers kundenspezifischer Automobilgetriebe muss jedes Zahnrad vor dem Hochfahren innerhalb der ±0,008 mm Profiltoleranz liegen.

Phase 3 – SPC-Überwachung in Echtzeit

SPC-Systeme überwachen während des Produktionsprozesses alle 15 Minuten Zahndicken- und Rundlaufmessungen. Cpk ≥ 1,67 gewährleistet eine konstante Leistung bei der Produktion von Zahnrädern durch einen Hersteller von Automobilgetrieben und bestätigt die Massenproduktion durch die Bestellmengen.

Der Prozess der drei Gate-Stufen verwandelt die Prototypengenauigkeit in Zuverlässigkeit der Massenproduktion.

1. Geben Sie die PPAP Level 3-Einreichung mit MSA und Cpk ≥ 1,67 für jede Qualität der Zahnradproduktion an Kontrolle Lieferant.
2. Sie benötigen während des Produktionslaufs Zugriff auf SPC-Messdaten in Echtzeit, um sicherzustellen, dass die Toleranzen innerhalb von ±0,008 mm bleiben.

[Datenquelle und Benchmark]: Daten stammen aus der empirischen Datenbank LS Manufacturing 2025–2026 (Stichprobengröße >1.200, einschließlich vollständiger PPAP Level 3-Dokumentationspakete).

Laden Sie unser White Paper zur Qualität von Automobilausrüstung herunter, um FMEA-Vorlagen, PPAP-Dokumentationschecklisten und SPC-Überwachungsprotokolle zu erhalten, die die Prototypengenehmigung bis zur Serienproduktion ohne Maßabweichung überbrücken.

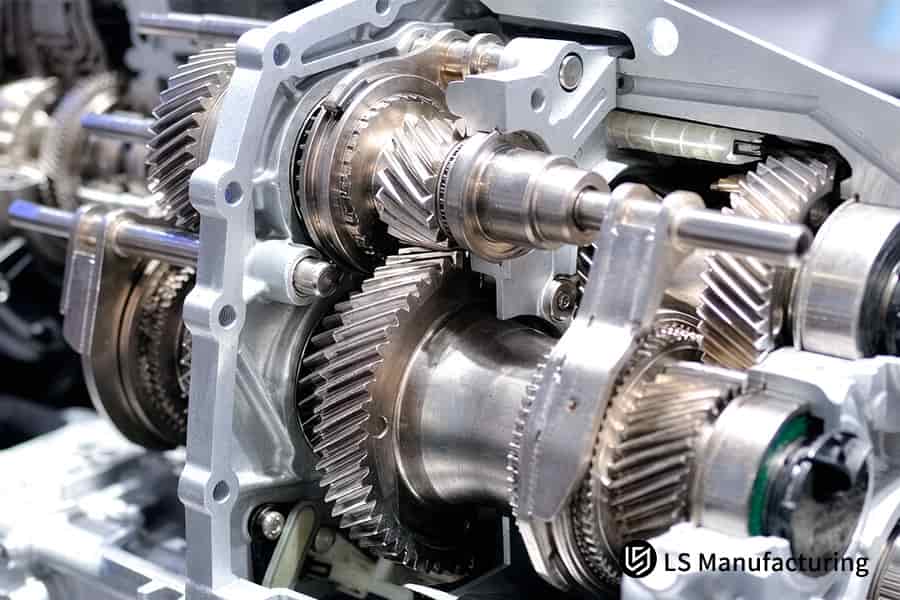

Abbildung 1: Beim Wälzfräsen wird die Getriebewelle mit einer Steigungsgenauigkeit von 0,015 mm geformt.

Welche Bearbeitungsprozesse legen Zahnradtoleranzen im Submikrometerbereich fest?

Die Toleranz für Zahnradtoleranzen im Submikrometerbereich wird durch die Kombination von Wälzfräsern, Formschleifen und Hartfeinschleifprozesskette gewährleistet, wodurch das Problem der Steigungsabweichung, die durch Spannungsabbau nach dem Aufkohlen verursacht wird, durch die Trennung des Massenmaterialabtrags vom Schleifprozess gelöst wird. Der Präzisionszahnradservice nutzt mehrere Schritte des thermischen Prozesses, um den Aufbau von Verformungen zu vermeiden und sorgt für Zahnradtoleranz im Submikrometerbereich' Stabilität über gesamte Produktionschargen hinweg.

Prozessvergleichstabelle

Bühne	Schlüsselparameter
Wälzfräsen/Formen, Grobbearbeitung	Toleranz ±0,015 mm, Ra 1,6 μm, Massenmaterialabtrag
Nach der Aufkohlungswärmebehandlung	Die Härte wurde auf HRC 58-62 erhöht, bereit für die Hartbearbeitung
Finale Endbearbeitung des Formschleifens	Schlösser in ISO-Klasse 5, Toleranz ±0,003 mm, Ra 0,2 μm

Dieser dreistufige Zyklus trennt die thermische Verformung vor der endgültigen Endbearbeitung von den Rohlingen ab, um über das kontrollierte Zahnradschleifen den Output für den Automobilgetriebe-Fertigungsservice zu erzeugen, der den Grad-5-Standards entspricht Prozesskette.

• Für eine Zahnradbearbeitungsgenauigkeit über HRC 55 für EV-Zahnradsätze verwenden Sie einen zweistufigen Zahnradschleifzyklus (Schruppfräsen und Hartschlichten).
• Die Überprüfung nach dem Prozess auf einem Zeiss-KMG mit einer Genauigkeit von ≤0,0009 mm beweist die Einhaltung der Toleranzen für alle Chargen.

Welche Wärmebehandlungsmethoden verhindern Verformungen in aufgekohltem Stahl?

Kontrollierte Abschreckverzerrung beim Aufkohlen ist die Kombination einer temperaturgesteuerten Aufkohlungs- und Zwangsabschreckungstechnik, die die nichtlineare Verformung von Zahnrädern während der Wärmebehandlung beseitigt. Der Prozess der Aufkohlungs-Abschreckverzerrungskontrolle nutzt eine Technik zur Verzerrungskontrolle für den Automobilgetriebehersteller, der Abschreckpressen und Verformungsüberwachungssoftware verwendet, um den Verzug nach der Wärmebehandlung um mehr als zu reduzieren 60 %.

Entscheidungsmatrix

1. Konventionelles Aufkohlen: Keine Kontrolle der Verformung, Verformung über 0,05 mm, was zu Schleifbrüchen oder Ausschuss führt.
2. LS Manufacturing druckgesteuerte Aufkohlung: Konsistente 0,8–1,2 mm Einsatztiefe, Härte von HRC 58–62, Verzerrung weniger als 0,01 mm.
3. Konstruktiver Vorteil: Gewährleistet die Erhaltung des Schleifmaterials für nachfolgende Endbearbeitungsprozesse.

Der angegebene Wärmepfad sorgt für eine Gleichmäßigkeit der Getriebeabschreckung und ISO 683-2-Konformität unseres kundenspezifischen Automobilgetriebeherstellers mit den Standardanforderungen für die Wärmebehandlung von legiertem Stahl.

• Spezifizieren Sie Druckabschreckung mit Verformungsüberwachung für alle IATF 16949-Zahnradhersteller-Bestellungen im Zusammenhang mit Wärme Behandlung von Legierungsstählen 20CrMnTi und 8620H.
• Vor dem Schleifen ist eine CMM-Prüfung nach der Wärmebehandlung auf Zahnradverformungen von nicht mehr als 0,01 mm erforderlich, um die Gleichmäßigkeit der Einsatztiefe über die gesamte Charge hinweg sicherzustellen.

[Datenquellen und Benchmarks]: Daten abgeleitet aus der ISO 683-2-Spezifikation für abschreckhärtbare legierte Stähle und den metallografischen Inspektionsprotokollen der Wärmebehandlung von LS Manufacturing (Projekt Nr. #AUTO-2026-8891).

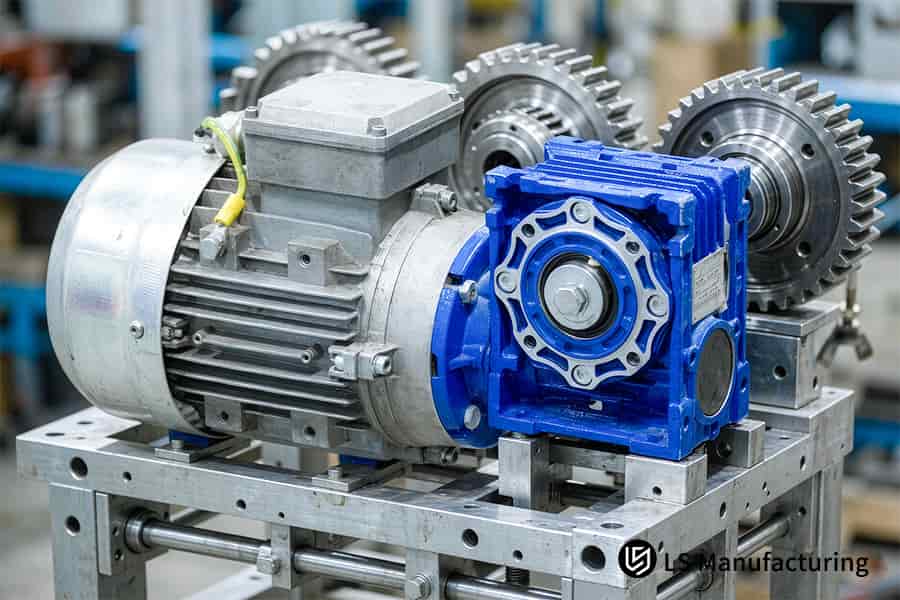

Abbildung 2: Durch das Verzahnen wird das Gehäuse des Schneckengetriebes auf eine Ebenheit von 0,05 mm fertiggestellt.

Präzision und Qualitätsvergleich von Getriebegetrieben auf einen Blick

Bei der Auswahl der Bearbeitungstechnologie und des Qualitätsniveaus für Automobilgetriebe wirken sich verschiedene Parameter der Herstellungsprozesse erheblich auf die Leistung und die Produktionskosten der Zahnräder aus. Der technische Unterschied zwischen den Lösungen für die Herstellung von Automobilgetrieben von LS Manufacturing im Vergleich zu herkömmlichen Lösungen ist in der folgenden Tabelle aufgeführt:

Prozess- und Qualitätsdimension	Konventionelle allgemeine Bearbeitungslösung	LS Manufacturing Solution	Messstandard / Basis
Getriebegenauigkeitsklasse (ISO 1328)	ISO-Klasse 7 – Klasse 8	ISO-Klasse 5 (Ultrapräzisionsklasse)	Zeiss CMM Zahnradmessgerät
Zahnausrichtung/Profiltoleranz	±0,015 mm bis ±0,02 mm	±0,003 mm (Ultra-Precision Grade)	ISO 286 / ASME Y14.5
Zahnoberflächenrauheit (Ra)	Ra 0,8 μm – Ra 1,2 μm	Ra 0,2 μm	Mitutoyo Stylus Profilometer
Härte und Tiefe der Wärmebehandlung	HRC 50–55 (ungleichmäßige Tiefe)	HRC 58–62 (aufgekohlte Schicht 0,8–1,2 mm)	Metallografischer Abschnitt des Vickers-Härteprüfgeräts
Qualitätskontrollsystem	Nur grundlegende ISO 9001-Qualitätsprüfung	IATF 16949 + Vollständiges APQP/PPAP	IATF 16949-Zertifizierung durch Dritte
Chargenfehler-/Ausschussrate	8 % – 12,5 %	Unter 2,2 %	Tatsächliche Produktionsstatistik

Wie oben dargestellt, steigert LS Manufacturing die Zahnradpräzision auf ISO-Klasse 5, minimiert die Oberflächenrauheit auf Ra 0,2 μm und erreicht eine erfolgreiche Reduzierung der Fehlerquote bei der Serienbearbeitung auf 2,2 %, wodurch zuverlässig Geräuschlosigkeit und Zuverlässigkeit des Übertragungssystems gewährleistet werden.

Wie kann eine erweiterte DFM-Analyse die Herstellungskosten für Getriebe senken?

Die Erweiterte DFM-Analyse ist ein technischer Überprüfungsprozess vor der Produktion, der unnötig enge Toleranzen und zu viele Bearbeitungsschritte durch den Einsatz der 3D-Simulation und Toleranzoptimierungstechnik eliminiert. Dieser Prozess trägt dazu bei, unangemessene Rundungen, Werkzeugfreistellungen und zu enge Toleranzzonen auf unkritischen Oberflächen zu beseitigen. Durch die Lockerung der unwesentlichen Toleranz auf ±0,015 mm und die Sicherstellung von ±0,003 mm am Zahnprofil und Lagersitz reduziert dieser Prozess die Anzahl der Schleifdurchgänge und senkt die Stückkosten erheblich. Diese Optimierung des Getriebedesigns geht direkt auf die Getriebeherstellungskosten ein, ohne die Leistung zu beeinträchtigen.

Prozessvergleichstabelle

Aspekt	Ohne DFM-Optimierung	Mit LS Manufacturing DFM-Optimierung
Toleranzspezifikation	Alle Merkmale ±0,003 mm	Unkritisch ±0,015 mm, kritisch ±0,003 mm
Erforderliche Schleifdurchgänge	5 Durchgänge	2 Durchgänge
Ausschussrate	Hoch wegen Überspezifikation	Reduziert durch gezielte Toleranzen
Kosten pro Einheit	185 $	142 $ (−23 %)

Dieser gezielte Toleranzansatz bewahrt die Leistung kundenspezifischer Automobilgetriebehersteller, ohne dass Verschwendung durch Überspezifikation entsteht. Es bietet die Möglichkeit für einen erfolgreichen Zahnradtoleranzprozess.

1. Bestellen Sie vor der Werkzeugzusage bei Ihrem Lieferanten einen detaillierten DFM-Studienbericht, der die Toleranzklassifizierung in kritische und nicht kritische Oberflächen angibt.
2. Wenn Sie ein Angebot für individuelle Getriebe anfordern, analysieren Sie die optimierten Getriebepreise im Vergleich zu den ersten Zeichnungen, um die Getriebekostenreduzierung zu bestätigen Analyse.

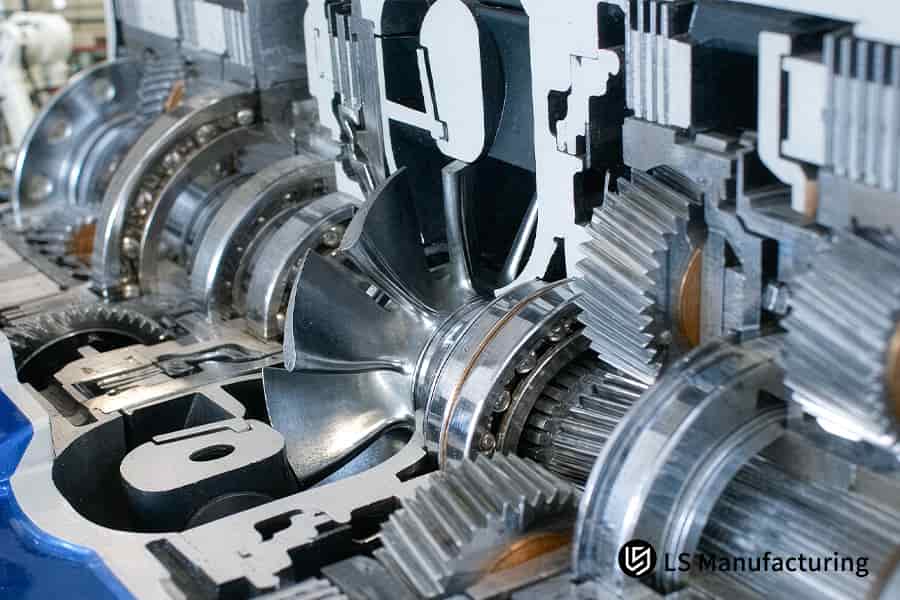

Abbildung 3: Durch die Bearbeitung des Ventilkörpers wird die hydraulische Steuerplatte auf eine Lochtoleranz von 0,02 mm gebohrt.

Warum ist Echtzeit-SPC für Getriebe mit hohem Volumen entscheidend?

Echtzeit-SPC bezieht sich auf ein automatisiertes statistisches Prozesskontrollsystem, das Maßabweichungen aufgrund von Werkzeugverschleiß und Wärmeausdehnung mithilfe einer kontinuierlichen Cpk-Prüfung und einer Rückkopplungsschleife berücksichtigt. Elektronische Messinstrumente bieten eine Trendanalyse für X-bar, wobei das System die Mahleinstellungen automatisch anpasst, wenn Cpk unter 1,67 fällt. Die Echtzeit-Getriebe-SPC-Überwachung sorgt für eine Ausschussrate unter 2,2 %.

Schritt 1 – Automatisierte Datenerfassung

Die Post-Process-Messstation prüft 100 % Zahndicke und Teilungsrundlauf pro Charge auf Qualität Produktionsservice für Kfz-Getriebe.

Schritt 2 – Trendkontrollberechnung

SPC-Engine erstellt das X-Balken-Diagramm und analysiert Schwankungen im Cpk. Ein Getriebe-CPK-Schwellenwert von 1,67 führt zu einer Korrektur, bevor eine Nichtkonformität auftritt.

Schritt 3 – Closed-Loop-Kompensation

Jede Maßabweichung generiert einen Versatzbefehl im Mikrometerbereich zurück an die CNC-Schleifmaschine, wodurch die erforderliche Toleranz von ±0,008 mm in wenigen Minuten erreicht wird, wodurch der bereitgestellte Präzisionszahnradservice bestätigt wird.

• Ein Mindest-Cpk von 1,67 zusammen mit automatischer Kompensationsrückmeldung bei der Prüfung eines IATF 16949-Zahnradherstellers ist ein Muss für Großaufträge.
• 100 % Inspektion pro Charge mit Echtzeit-SPC-Bericht muss für die Wartung von Großserienausrüstung spezifiziert werden Qualität.

[Datenquelle und Basislinie]: Daten stammen aus der automatisierten DFM 3D/2D-Zeichnungsanalyse 2025–2026 von LS Manufacturing und Online-SPC-Messprotokollen (Stichprobengröße >1.200).

Welche Prüfgeräte validieren die Genauigkeit der ISO 1328 Klasse 5?

Die Überprüfung der Genauigkeit der ISO 1328 Klasse 5 ist eine Messaufgabe, die spezielle Prüfzentren für Zahnräder mit speziellen KMGs mit hochpräziser Software zur Messung der Zahnradform und Submikrometer-Sondensystemen erfordert. Es löst das Problem, dass herkömmliche Messgeräte nicht in der Lage sind, die Gesamtabweichung des Profils (Fα) oder die Gesamtabweichung der Steigung (Fβ) mithilfe präziser räumlicher Messungen und umfassender 3D-Scans zu messen. Die Präzisionszahnradverifizierung der ISO-Klasse 5 erfolgt mithilfe eines speziellen Zahnradmesssystems, das eine umfassende Zahnformanalyse ermöglicht und so unerkannte Fehler bei Messungen verhindert.

Entscheidungsmatrix

1. Konventionelle Messschieber-Stichprobe: Misst die Steigungsabweichung nicht, sodass potenzielle Fehler in den Montageprozess einfließen.
2. Zeiss CMM-Zahnradmessung: Die Genauigkeit beträgt 0,0009 mm MPEE; stellt alle Diagramme gemäß der Norm ISO 1328 Klasse 5 bereit; erstellt einen umfassenden Zahnrad-Scanning-Bericht für jede Charge.
3. Qualitätsliefergarantie: Umfassende CMM-Messdiagramme und 100 % kritische Dimensionsdaten pro Sendung; garantiert die vollständige Null-Fehler-Konformität für den Präzisionszahnradservice für jedes IATF 16949-Zahnradhersteller-Projekt.

• Erfordert Zeiss-KMG-Inspektionsberichte mit MPEE ≤ 0,0009 mm für jede Zahnradtoleranz Verifizierungsprotokoll mit Konformität der Klasse 5.
• Identifizieren Sie Mitutoyo-Oberflächenrauheitszertifikate mit der Angabe Ra 0,2 μm zusammen mit der KMG-Dokumentation für eine vollständige Rückverfolgbarkeit.

Wie wählt man den richtigen Hersteller von kundenspezifischer Automobilausrüstung aus?

Die Auswahl eines geeigneten Herstellers kundenspezifischer Automobilgetriebe erfordert eine Prüfung der Lieferantenfähigkeiten in vier verschiedenen Säulen, darunter Qualitätssystemzertifizierung, Hartschleiffähigkeit, DFM-Ansatz und technisches Fachwissen, das dazu beiträgt, Risiken kontinuierlicher Werkzeugversuche und übermäßiger Kosten durch Auswahl gemäß IATF 16949, ±0,003 mm Toleranz und schnelle Prototypenlieferung zu vermeiden. Ein guter Hersteller kundenspezifischer Automobilgetriebe verfügt über diese Qualitäten und ist in der Lage, die Herstellungskosten für Getriebegetriebe durch eine strenge Auswahl des Lieferanten zu kontrollieren.

Schritt 1 – Qualitätszertifizierungen prüfen

Prüfen Sie die Gültigkeit von IATF 16949:2016- und ISO 9001-Zertifikaten. Dieses Qualitätssystemtor unterscheidet Automobilhersteller von anderen Maschinenwerkstätten, die über kein PPAP-System verfügen.

Schritt 2 – Bewerten Sie die Bearbeitungs- und Inspektionshardware

Stellen Sie sicher, dass Formzahnradschleifmaschinen und Zeiss CMM-Zahnradmessgeräte vorhanden sind. Dadurch wird die Qualifizierung des Zahnradlieferanten gewährleistet, die für eine ±0,003 mm Toleranz der Zahnradform erforderlich ist.

Schritt 3 – Technische Reaktionsfähigkeit testen

Laden Sie eine Zeichnung hoch und messen Sie die DFM-Feedbackgeschwindigkeit; LS Manufacturing verpflichtet sich zu einer professionellen Analyse innerhalb von 2 Stunden. Die schnelle DFM-Durchlaufzeit ermöglicht schnellere Beschaffungsentscheidungen für Ausrüstungsprototypen, bevor die Bereitstellung von Werkzeugen erfolgt.

• Fordern Sie ein kundenspezifisches Zahnradangebot​ erst an, nachdem der Lieferant IATF 16949 und Zeiss bestanden hat CMM-Überprüfung, um sicherzustellen, dass die angegebenen Preise die tatsächliche Produktionskapazität widerspiegeln.
• Fordern Sie beim Vergleich von Lieferanten einen 9-tägigen Erstartikel-Benchmark an, um beides zu validieren Zeit​ und Produktionsbereitschaft.

[Datenquelle und Benchmark]: Die Daten stammen aus den Aufzeichnungen zur Leistungsbewertung der Lieferkette von Automobilkunden im Jahr 2025–2026 von LS Manufacturing.

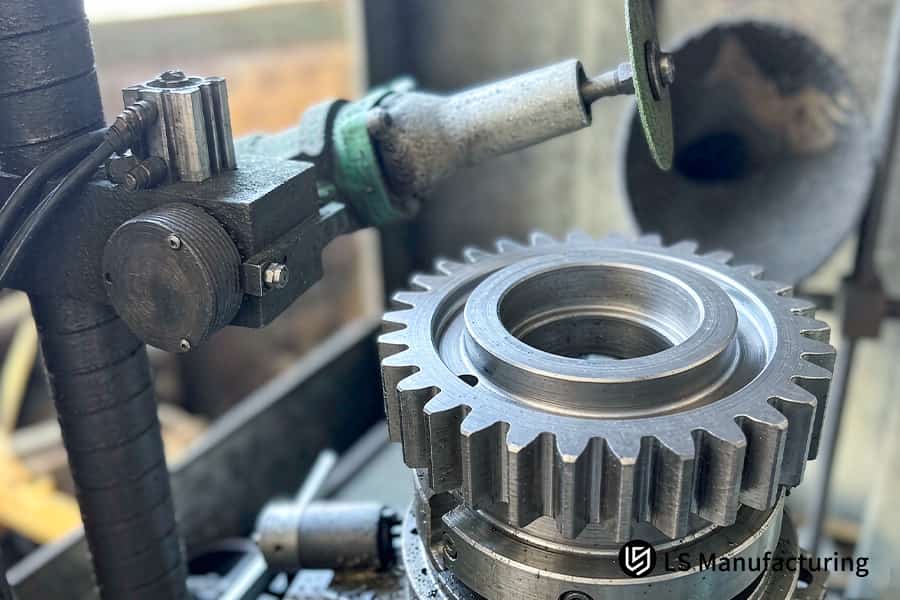

Abbildung 4: Beim Zahnradschleifen werden Stirnradzähne mithilfe einer rotierenden Schleifscheibe entgratet.

LS Manufacturing Dienstleistungen zur Herstellung kundenspezifischer Getriebe für Automobilgetriebe Planetengetriebe: Präzision und Kostenoptimierung der ISO-Klasse 5

Der LS Manufacturing-Prozess zur Herstellung kundenspezifischer Zahnräder ist ein Präzisionsschleif- und DFM-Prozesskettenansatz, der ISO-Klasse-7-Probleme und eine Ausschussrate von 12,5 % durch Formschleifen, hydraulisches Dornklemmsystem und spannungsarme Wärmebehandlung löst, was zu einer Abweichung der Zahnsteigung von ±0,003 mm und einer Kosteneinsparung von 23 % führt. Der Prozess umfasst Getriebepräzisionssteuerung vom ersten Versuch an, um laute Planetenräder in Antriebsstrangkomponenten umzuwandeln.

Kundenherausforderung

Der aktuelle Herstellungsprozess des Tier-1-Lieferanten produzierte Planetenräder der ISO-Klasse 7 mit ±0,015 mm Unrundheit, was zu einem NVH-Geräusch von 12 dB und einer 12,5 % Ausschussquote bei 185 $ pro Stück führte.

LS-Fertigungslösung

LS Manufacturing verwendete Formschleifen statt Schälen (Ra 0,2 μm, HRC 58-62). In ersten Tests trat bei dünnwandigen Splines eine Ovalität von ±0,007 mm auf. Der erfinderische Ansatz besteht in der Verwendung eines hydraulischen Spreizdorns und einer Spannungsentlastung bei niedriger Temperatur, um Verformungen zu verhindern. Zahnradschleiflösung ermöglichte eine Senkung der Ausschussrate auf 2,2 % ±0,003 mm.

Ergebnisse und Wert

Der Stückpreis sank auf 142 $ (23 % Reduzierung). Die Lieferzeit des ersten Artikels wurde auf 9 Tage verbessert (Reduzierung um 35 %). Alle 2.500 Teile wurden auf Ermüdung bis zu 1.000 Stunden getestet. Es liegen ein PPAP Level 3-Bericht und CMM-Testergebnisse für ISO Grade 5 vor, die eine pünktliche Lieferung von Elektrofahrzeugprojekten mit Getriebekostenoptimierung ermöglichen.

1. Anwenden eines hydraulischen Spreizdorns und Spannungsabbauverfahrens für dünnwandiges Planetengetriebe um Ovalität zu verhindern.
2. Erhalten Sie PPAP Level 3- und CMM-Testergebnisse, um die Toleranz von ±0,003 mm einzuhalten.

[Datenquelle und Benchmark]: Daten stammen aus dem Überprüfungsprotokoll des Automobilkomponentenprojekts LS Manufacturing 2026 (Projekt-ID: #AUTO-2026-8891; Stichprobengröße N = 2.500 Einheiten).

Upgrade Ihres Planetengetriebes von ISO-Klasse 7 auf ISO-Klasse 5-Präzision zu 23 % geringeren Kosten und nur 2,2 % Fehlern. Fordern Sie noch heute Ihr individuelles Angebot für die Herstellung von Zahnrädern an.

FAQs

1. Welchen Präzisionsgrad kann LS Manufacturing für kundenspezifische Automobilgetriebe erreichen?

LS Manufacturing hat es nie versäumt, den Ultrapräzisionsstandard ISO 1328 Klasse 5 hinsichtlich der Zahnradgenauigkeit zu erreichen, da kritische Zahnprofil- und Rundlauftoleranzen auf ±0,003 mm und eine Zahnoberflächengüte von Ra 0,2 μm kontrolliert werden.

Datenquelle: Zeiss KMG-Inspektionsbericht

2. Wie kontrolliert Ihr Team den Stahlverzug während der Aufkohlungswärmebehandlung?

Durch den Einsatz des neuesten integrierten temperaturgesteuerten Aufkohlungs- und Abschrecksystems in Verbindung mit hydraulischen Vorrichtungen ist es LS Manufacturing gelungen, die kontrollierte Einsatztiefe von 20CrMnTi-Stahl auf bis zu 0,8-1,2 mm zu erreichen, 60 % weniger als bei herkömmlichen Verfahren, mit einer Härte im Bereich zwischen HRC 58-62.

Datenquelle: Protokoll der metallografischen Analyse von LS Manufacturing #AUTO-2026-8891

3. Kann LS Manufacturing eine vollständige PPAP-Dokumentation für Großaufträge bereitstellen?

Being an IATF 16949 certified gear manufacturer, LS Manufacturing offers a complete range of PPAP documents Level 1-5, FMEA, control plans, and CMM dimensional inspection reports upon request from our customers for full traceability and conformity purposes.

Datenquelle: Dokumentation zum Qualitätssystem IATF 16949

4. Wie viel Kosteneinsparungen kann ich durch die Optimierung der Getriebe-DFM mit LS Manufacturing erwarten?

Dank der Optimierung der Toleranz für unkritische Abmessungen bei ±0,015 mm und einem besseren Schneidprozess durch DFM ist LS Manufacturing in der Lage, seinen Kunden Einsparungen von 15 % bis 35 % zu bieten. Dies wurde in einem bestimmten Fall bewiesen, als es dem Unternehmen gelang, 23 % einzusparen.

Datenquelle: LS Manufacturing tatsächliche Leistungsdatenbank

5. Was ist die typische Vorlaufzeit für kundenspezifische Prototyp-Getriebegetriebe?

Mit Hilfe einer guten schnellen Zahnradproduktionsmethode ist es LS Manufacturing gelungen, die Vorlaufzeit für die Prototypenentwicklung um 35 % zu reduzieren. Normalerweise dauert es nur 9 Arbeitstage, um den gesamten Prozess von der Überprüfung der Baupläne bis zum Abschluss der CMM-Tests und der Lieferung abzuschließen.

Datenquelle: LS Manufacturing Produktionsplanungsprotokoll #AUTO-2026-8891

6. Welche Rohstoffe stehen für die Herstellung von Hochleistungsgetrieben zur Verfügung?

LS Manufacturing maintains stock of various high-strength alloy steels including 20CrMnTi, 8620H, 17CrNiMo6, and 4340, all accompanied by original mill material certificates and spectral analysis reports for full material traceability and quality assurance.

Datenquelle: ISO 683-2-Standard für legierten Stahl

7. Wie überwachen Sie die Konsistenz der Massenproduktion über Tausende von Zahnrädern hinweg?

LS Manufacturing has implemented real-time Statistical Process Control system that calculates automatically Cpk value making sure that Cpk is equal or higher than 1.67 to maintain defect rate below 2.2% throughout the process in mass production in terms of all gear parameters.

Datenquelle: LS Manufacturing Automated SPC Monitoring Logs

8. Wie kann ich ein individuelles Getriebeangebot für mein technisches Projekt anfordern?

Alles, was Sie tun müssen, ist, Ihre 3D-/2D-Entwürfe im STEP- und DXF-Dateiformat hochzuladen, und die Ingenieure von LS Manufacturing werden Ihnen in2 Stunden ein detailliertes Angebot und einen kostenlosen Design-for-Manufacturing-Analysebericht zu Werkzeugausstattung, Zykluszeit und Prüfplanung unterbreiten. Zeit.

Datenquelle: LS Manufacturing Customer Service Response Commitment

Zusammenfassung

LS Manufacturing erfüllt die Präzisions- und NVH-Anforderungen Ihrer Automobilgetriebe dank Ultrapräzisionsschleifen nach ISO Klasse 5 und IATF 16949-Zertifizierung. Wir erreichen ±0,003 mm Toleranzen, brechen mit dem Muster, wenn es darum geht, Präzision mit hohen Preisen zu verbinden, und senken Ihre Kosten um 23 % bei um 35 % verkürzten Lieferzeiten.
