맞춤형 판금 제작 시 모서리 완충재 설계 모범 사례: DFM 가이드

판금 가공은 산업 제조에서 매우 중요한 공정입니다. 적절하게 구현된 판금 모서리 완화 설계는 굽힘 접합부의 찢어짐을 100%에서 0%로 줄여 금형 수명을 40%까지 연장할 수 있습니다. 이 혁신은 다방향 굽힘 관련 고장 문제를 해결할 뿐만 아니라, 정량화된 치수 사양 및 DFM(설계 제조성) 공정 최적화를 통해 응력 집중을 완전히 제거하여 제품 생산량을 향상시키고 제조 비용을 절감합니다 . 즉, 업계에서 직접 적용할 수 있는 판금 설계 표준을 제공합니다.

정밀 판금의 대량 생산 및 시제품 제작 과정에서 굽힘 부위의 균열이나 재료의 외번 변형과 같은 구조적 결함이 흔히 발생합니다. 이러한 문제의 근본적인 원인은 기존 설계 방식이 굽힘 교차점에서 발생하는 3차원적인 소성 변형과 응력 집중을 고려하지 않기 때문입니다. 또한, 기존 설계 기준은 명확성이 부족할 뿐만 아니라, 이러한 결함을 완벽하게 해결하지 못하여 수작업 수리 비용을 증가시키고 금형 수명을 30% 이상 단축시킵니다 . 본 논문에서는 검증된 데이터와 정량적 공식을 바탕으로, 판금 강도와 비용 간의 균형을 달성하는 데 도움이 되는 전문적인 DFM(설계 제조성) 기준을 적용하여 대량 생산 과정에서 발생하는 결함을 근본적으로 제거하는 방법을 제시합니다.

정밀 판금 모서리 완화 DFM 핵심 솔루션 개요

이 섹션에서는 판금 모서리 완충 설계의 핵심 사양과 주요 결론을 요약하여 엔지니어가 신속하게 참조하고 적용할 수 있도록 합니다.

핵심 요약

• 응력 집중 제거: 오른쪽 모서리 완화 설계는 응력 집중을 줄이는 매우 효율적인 방법이며, 부품의 피로 수명을 최대 40%까지 향상시킬 수 있습니다.
• 필수 치수 세부 사항: 최소 릴리프 홈의 직경 또는 너비는 다음 조건을 충족해야 합니다. W≥T + 0.5mm (T는 벽 두께), 그리고 D ≥R + T (R은 내부 굽힘 반경).
• 가공 방식 선택 시 고려 사항: 두께가 1.5mm 미만인 판재는 원형 릴리프 홈 가공을 해야 합니다. 두께가 2.0mm 이상 이고 높은 기밀성이 요구되는 판재는 사각형 또는 노치형 디자인을 적용해야 합니다.

LS Manufacturing의 판금 가공 서비스와 코너 노칭 DFM 설계 전문성을 신뢰해야 하는 이유는 무엇일까요?

LS Manufacturing의 판금 가공 서비스와 코너 노칭 DFM 설계 역량은 전 세계 선도 제조 분야에서 20년 이상 축적된 경험을 바탕으로 합니다. 당사는 의료기기 및 자동차 전자 산업 분야에서 200개 이상의 최첨단 고객사를 보유하고 있습니다. 다양한 재질에 대한 릴리프 그루브 응력 테스트를 3개월간 진행한 결과, 두꺼운 SUS304 스테인리스강 판재를 구부릴 때 약 20%의 안전 여유를 확보하는 것이 경험적 공식으로는 어렵다는 것을 확인했습니다.

모든 공정 참여자는 ISO 13485 의료기기 품질 관리 시스템을 준수하며, 모든 DFM 권장 사항은 생산 현장에서 검증되었습니다 . 실제 생산 과정에서 가장 빈번하게 발생하는 설계 오류는 많은 엔지니어들이 분리 홈이 클수록 좋다고 생각하는 것입니다.

하지만 이형 홈이 너무 크면 강성이 15% 미만으로 떨어질 수 있습니다. 당사의 생산 라인은 국제 표준 ISO 9001 품질 경영 시스템에 따른 생산 능력을 보여주며, 모든 정밀 판금 부품은 0.1mm의 공차로 제조됩니다. 저희는 단순히 이론만 제시하는 것이 아니라, 수만 건의 실제 생산 경험을 바탕으로 명확한 설계 사양을 제시하여 고객 여러분이 다른 사람들이 저지른 실수를 피할 수 있도록 돕습니다.

전문적인 측정 데이터와 권위 있는 품질 관리 시스템을 통해 당사의 판금 가공 서비스 공정 안정성을 크게 향상시켰습니다. 모서리 설계 매개변수 설정에 어려움을 겪고 계신가요? 지금 바로 수석 엔지니어와의 1:1 공정 컨설팅을 예약하여 설계 문제를 신속하게 해결하세요.

정밀 판금 가공 서비스에서 모서리 완충재 없이 정렬이 실패하는 이유는 무엇일까요?

코너 이음매 홈 설계 시 엔지니어링 계산이 부족하면 굽힘선 교차점에서 재료 늘어짐 및 압출 변형이 발생하여 미세 균열 및 돌출 문제가 초래 될 수 있으며, 이는 정밀 판금 가공 서비스 의 대량 생산 조립 공차 정확도를 심각하게 손상시킵니다.

다방향 굽힘의 응력 집중 메커니즘

여러 굽힘선이 만나는 지점에서 금속은 교번 전단 응력을 받게 됩니다. 응력 완화 홈이 없는 경우, 금속의 바깥쪽 층은 극심한 인장 응력을 받는 반면 안쪽 층은 과도하게 압축되어 굽힘선 뿌리 부분에 미세 균열 결함이 발생합니다 . 표준화된 판금 가공 서비스는 전처리 최적화를 통해 이러한 기본적인 가공 결함을 방지하고 판금 가공 응력 제어 시스템을 향상시킬 수 있습니다.

1. 인장 파손: 굽힘의 바깥쪽에서 재료가 늘어나는 정도가 재료의 한계를 초과 하여 굽힘선에 수직인 균열이 발생합니다.
2. 압출 불량: 굽힘 부분 안쪽의 재료가 서로 눌려 불규칙한 돌출부와 버(burr)가 형성됩니다 .
3. 피로 파괴: 미세 균열이 교번 하중 하에서 빠르게 성장하여 부품이 갑자기 파손됩니다.

릴리프 그루브가 없는 결함의 정량적 분석

본 연구에서는 릴리프 홈이 없는 1.2mm SPCC 강판의 결함에 대한 체계적인 통계 분석을 수행하였다.

정밀하게 설계된 모서리 릴리프 홈을 통해 재료의 유동성을 위한 충분한 공간을 확보하면 응력 집중 계수 Kt를 55% 이상 획기적으로 줄일 수 있습니다. 또한, 이 홈은 재료가 항복 강도 범위 내에서 원활하게 흐르도록 합니다. 따라서 이는 정밀 판금 가공 서비스에서 고품질 대량 생산에 기여하는 가장 중요한 요소 중 하나입니다. 고품질 맞춤형 판금 부품은 표준화된 모서리 릴리프 홈 공정 설계 지원을 통해 전문적인 판금 가공 결함 방지를 달성합니다.

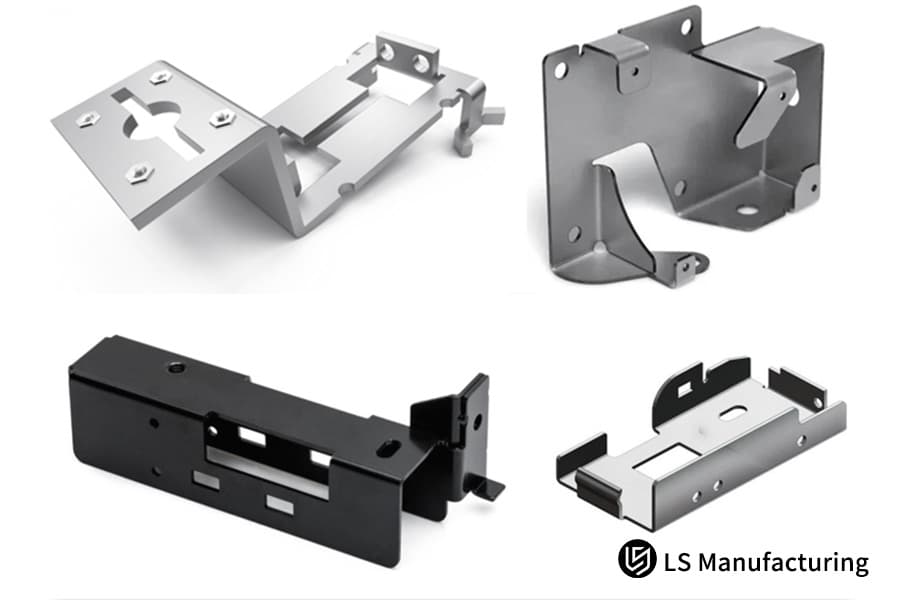

그림 1: 굽힘 응력을 방지하기 위한 DFM(설계 제조성 평가) 방식의 일환으로 모서리 부분에 릴리프 처리가 된 스테인리스강 판금 부품을 보여준다.

맞춤형 판금 제작 설계에 주로 사용되는 모서리 완화 형상은 무엇입니까?

판금 모서리 릴리프 홈의 모양은 크게 원형, 사각형, V자형 세 가지가 있습니다. 맞춤형 판금 제작 설계 시 홈의 모양 선택은 금형의 수명, 절삭 효율, 부품의 하중 지지 한계에 큰 영향을 미칩니다.

세 가지 주요 릴리프 홈 형상 비교

릴리프 그루브 형상은 제작 기술, 응력 분포 및 적용 분야 에 따라 매우 다양합니다. 이러한 요소들은 판금 가공용 맞춤형 제작 설계 전문가가 특별히 주의해야 할 사항이며, 판금 가공용 그루브 선택 결과에 직접적인 영향을 미칩니다.

세 가지 핵심 모서리 완화 형상 설계 성능 비교

다양한 판재 두께에 대한 최적 선택 권장 사항

저희가 참여했던 여러 자동차 전자 장치 프로젝트 경험에 비추어 볼 때, 최적의 릴리프 그루브 형상은 판금 두께에 따라 거의 변하지 않는 것으로 나타났습니다. 적절한 형상 선택은 가공 오류를 줄이는 데 도움이 됩니다. 전문적인 판금 설계 서비스를 이용하면 제품 요구 사항에 맞는 최적의 그루브 솔루션을 설계하고 판금 가공 두께를 매우 정확하게 맞출 수 있습니다.

1. 두께가 얇은 판(0.8mm 이하): 원형 릴리프 홈을 내는 것이 매우 좋으며, 직경 1.5mm가 이상적입니다.
2. 중간 크기 판(1.5mm): 원형 홈과 사각형 홈 모두 괜찮지만, 정밀한 맞춤에는 사각형 홈이 더 적합합니다.
3. 두께가 3.0mm 이상인 판재의 경우, 원형 홈에서 발생하는 응력 집중 문제를 해결 하기 위해 사각형 완화 홈을 사용하는 것이 좋습니다.

원형 홈은 응력을 고르게 분산시켜 레이저 절단 에 적합하고, 사각형 홈은 금형 내 부품 간의 충돌을 방지하여 매우 정밀한 하우징 제작에 적합합니다. V자형 홈은 빠른 스탬핑에 가장 적합합니다. 이러한 홈 형태는 맞춤형 판금 가공 설계의 주요 기준입니다.

홈 유형별 성능 차이는 맞춤형 판금 가공 설계의 최종 제품 품질과 가공 효율에 직접적인 영향을 미칩니다. 정확한 홈 유형 선택은 생산량과 생산 능력의 균형을 맞추는 데 핵심입니다. 모든 시나리오에 맞는 홈 유형 선택 방법을 빠르게 익히고 싶으신가요? 언제든지 참고할 수 있도록 DFM 프로세스 백서를 다운로드하세요 .

정밀 판금 가공 서비스의 허용 오차를 충족하기 위한 치수 계산 방법은 무엇입니까?

굽은 금속의 변형된 부분이 홈 내부에 완전히 위치하면서도 정밀 판금 가공 서비스의 0.1mm 대량 생산 공차 기준을 충족 하려면 모서리 이완 홈의 치수는 W ≥ T+0.5mm 및 D ≥ R+T 공식에 따라 정확하게 결정되어야 합니다.

핵심 방정식의 핵심과 정신

두 가지 주요 치수 방정식은 판금 소성 변형 이론에서 비롯됩니다. 이 방정식들은 굽힘 시 표면 두께 증가를 고려하고, 굽힘의 둥근 모서리 영역을 포함하며, 가공 간섭이 없는 엄격한 엔지니어링 표준입니다. 또한, 이 방정식들은 정밀 판금 가공 서비스의 주요 공정 규칙으로서 정확한 판금 가공 치수 교정 에 도움을 줍니다.

• 폭 계산식 WT + 0.5mm: 굽힘 과정에서 금속 두께가 전체적으로 증가하는 것을 고려합니다.
• 깊이 방정식 DR + T: 굽힘 부분의 안쪽 둥근 모서리 영역이 해제 홈 범위 내에 완전히 포함되도록 합니다.

일상적인 상황에 비유하자면, 풍선이 부풀어 오를 때 터지지 않도록 충분한 공간을 확보해 주는 것과 같습니다. 공간이 부족하면 내용물이 다른 방향으로 움직여 변형이나 균열이 발생할 수 있습니다.

다양한 판금 직물의 치수 계산 조정

판금 두께의 변화는 재료의 K-인자 변화를 초래할 수 있으며, 이로 인해 실제 인장 강도가 달라질 수 있습니다. 재료의 기계적 특성은 서로 다르기 때문에 특정한 치수 보정 매개변수가 존재합니다. 자세한 내용은 과학에 기반한 판금 가공 재료 보정을 위한 전문 판금 가공 DFM 가이드를 참조하십시오.

일반 재료 모서리 완화 치수 보정 계수

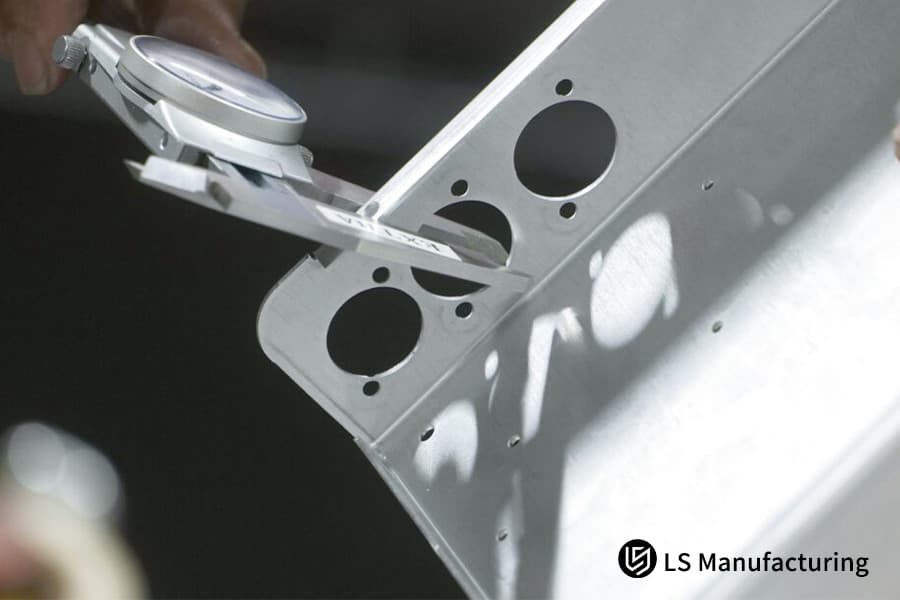

그림 2: 기술자가 버니어 캘리퍼를 사용하여 금속판의 구멍 간격을 측정하고 치수 정확도를 확인하고 있습니다.

판금 모서리 완화 사양을 생략할 경우 어떤 구조적 결함이 발생합니까?

판금 모서리 완화 사양을 준수하지 않으면 굽힘으로 인한 찢어짐이나 재료 돌출과 같은 결함이 발생할 수 있으며, 이는 조립 간섭은 물론 사용 중 구조적 균열로 이어질 수도 있습니다.

표면 및 치수 결함이 즉시 눈에 띕니다.

판금을 여러 번 90° 각도로 구부릴 때, 이음매 부분에 여유 공간을 남겨두지 않으면 교차점에서 여분의 금속이 바깥쪽으로 밀려나와 0.5~1.2mm의 돌출부가 생깁니다. 그 결과, 정밀하게 제작된 판금 부품은 100% 불량품이 되는데 , 이는 판금 모서리 릴리프 설계를 소홀히 했을 때 발생하는 전형적인 문제이며, 판금 가공 표면 최적화 의 중요성을 보여줍니다.

1. 표면 돌출부: 일반적으로 높이가 0.5~1.2mm이며, 이로 인해 조립면이 제대로 맞지 않습니다.
2. 미세한 균열: 육안으로 거의 보이지 않는 최대 0.3mm의 균열도 매우 위험합니다.
3. 치수 편차: 굽힘 각도 편차는 ±2°, 위치 편차는 ±0.3mm에 달할 수 있습니다.

장기적인 구조적 실패 위험

재료의 인장 강도를 초과하여 발생하는 미세 균열을 보수하면 고주파 진동 및 굽힘 하중 하에서 수축이 심하게 발생하여 결국 전체 부품이 파손될 수 있습니다. 이는 다른 이점들과는 별개로, 정밀 장비용 맞춤형 판금 제작 서비스의 안전 위험을 초래할 뿐만 아니라 판금 제작물의 구조적 안정성을 완전히 저해할 수 있습니다.

미세한 균열은 제품 고장을 유발하며, 맞춤형 판금 제작 서비스에서 쉽게 간과되지만 매우 위험한 설계 결함 입니다.

맞춤형 판금 가공 서비스에서 합금의 물성은 파괴 한계에 어떤 영향을 미칠까요?

맞춤형 판금 가공 서비스 에서, 다양한 금속의 연성 및 항복 강도 차이는 릴리프 그루브의 크기에 영향을 미치는 주요 요인 입니다. 스테인리스강 SUS304의 릴리프 그루브 깊이는 알루미늄 합금 AL 5052보다 약 20% 더 깊어야 합니다.

재료 특성이 릴리프 그루브 디자인에 미치는 영향

SPCC 탄소강, SUS304 스테인리스강, AL5052 알루미늄 합금은 경도, 연신율, 스프링백 등 여러 물성이 매우 다릅니다 . 굽힘 거동(응력 수준) 또한 완전히 다릅니다. 고급 맞춤형 판금 가공 서비스는 이러한 재료 특성을 정확하게 고려하여 최적 의 판금 가공 합금을 선택합니다 .

• 스테인리스강 SUS304: 가공 경화율이 매우 높아 굽힘 시 국부 응력 변화가 급격하게 발생합니다. 따라서 더 큰 응력 완화 홈이 필요합니다.
• 알루미늄 합금: 연성이 제한적이며, 소재의 "오렌지 껍질" 같은 질감이 매우 작은 반경으로 구부릴 때 두드러지게 나타나 므로 극도로 정밀한 치수 제어가 필요합니다.
• 일반 탄소강: 다양한 기준에서 우수한 성능을 보이며, 대부분의 요구 사항은 표준 배합을 통해 충족될 수 있습니다.

LS Manufacturing 독점 소재 유변학 데이터

당사 소재 연구소에서는 50가지 이상의 판금 소재에 대한 격자 유동학적 특성을 테스트하고, 다양한 작업 조건에서의 이형 홈 매개변수 조정 기준을 독자적으로 정리했습니다. 이는 다양한 가공 시나리오에 대응하고, 다양한 맞춤형 판금 부품의 성형 품질을 크게 향상시키며, 고품질 판금 가공 성형을 유지하는 데 기여합니다.

• 반경 R0.5로 굽힘 가공되는 15mm 두께의 SUS304 스테인리스강의 경우, 최소 이완 홈의 깊이를 22% 증가시켜야 합니다.
• AL5052-H32 알루미늄 합금의 경우, 굽힘 속도가 50mm/s를 초과하면 이형 홈의 폭을 15% 늘려야 합니다.
• SPCC 탄소강을 저온 환경(0℃ 이하)에서 사용할 경우, 분리 홈의 깊이를 10% 확대해야 합니다.

재료의 고유한 특성에 따라 릴리프 그루브 허용치를 변경함으로써 다양하고 정밀한 설계가 가능하며, 이것이 당사 맞춤형 판금 가공 서비스의 주요 기술적 강점입니다 .

다양한 합금의 기계적 특성은 크게 다릅니다. 이형 홈 설계 여유값을 정밀하게 조정하면 재료 호환성 문제를 완벽하게 해결하여 맞춤형 판금 가공 서비스의 대량 생산 수율을 크게 향상시킬 수 있습니다. 재료 호환성 오류가 걱정되십니까? 무료 맞춤형 DFM 평가를 통해 판금 설계 매개변수를 정확하게 최적화하세요.

다축 판금 벤딩 시 재료 겹침을 최소화하는 기하학적 형상은 무엇입니까?

복잡한 다축 3차원 굽힘 구조를 가공할 때는 릴리프 그루브 경계를 0.5mm 연장하는 것이 좋습니다 . 이렇게 하면 다방향으로 중첩되는 전단 응력을 상쇄하는 데 도움이 됩니다. 결과적으로 재료 겹침 문제를 완전히 해결하고 고효율, 고수율 가공을 달성할 수 있습니다.

다축 굽힘의 기하학적 교차 문제

다축 벤딩은 응력, 재료 변위 및 소프트웨어 평탄화 오류가 복합적으로 작용하는 공정입니다. 다양한 재료의 변위로 인해 발생하는 가공 결함을 보정하기 위해서는 오버컷 값을 정밀하게 정의해야 합니다. 실제로 이는 복잡한 맞춤형 판금 가공 설계에서 매우 중요한 작업 요소이며, 판금 가공 벤딩의 정밀도를 보장합니다.

1. 3차원 응력의 중첩: 다방향 굽힘으로 인한 응력은 교차점에 집중되어 파손으로 이어질 위험이 커집니다.
2. 혼합 재료의 변위: 모든 굽힘 방향은 재료의 움직임을 유발하며, 이러한 움직임이 겹쳐지면서 중첩이 발생할 수 있습니다.
3. 평면화 계산 오류: 기존 CAD 소프트웨어의 평면화 알고리즘은 다축 굽힘에서 본질적인 부정확성을 가지고 있습니다.

파라메트릭 릴리스 그루브 설계를 수행하는 방법

아래의 표준 3D 소프트웨어 작업 단계를 사용하면 다축 벤딩 해제 홈의 기하학적 최적화를 신속하게 수행하여 가공 중복 문제를 방지할 수 있습니다. 대부분 의 판금 설계 서비스는 효율적인 판금 제작 파라메트릭 모델링 구현을 위해 동일한 표준화된 프로세스를 사용합니다.

1. CAD 소프트웨어를 사용하여 모든 굽힘선 교차점을 찾으십시오.
2. 각 굽힘선 교차점에서 W≥T+0.5mm 및 D≥R+T 인 해제 홈 기능을 생성합니다 .
3. 모든 굽힘 접점에서 해제 홈 경계를 바깥쪽으로 0.5mm 밀어냅니다(오버컷).
4. 재료 두께 T에 대한 매개변수 관계를 이용하여 이형 홈의 치수를 결정하십시오.
5. DXF 평면화 파일을 생성하고 겹치는 선이 있는지 확인하십시오.

파라메트릭 링크 설계는 판재 두께에 따라 치수를 자동으로 변경하고, 겹치지 않는 DXF 평면 파일을 생성하며, 재작업을 크게 줄이고, 다양한 복잡한 맞춤형 판금 제작 설계 프로젝트에 적합하도록 합니다.

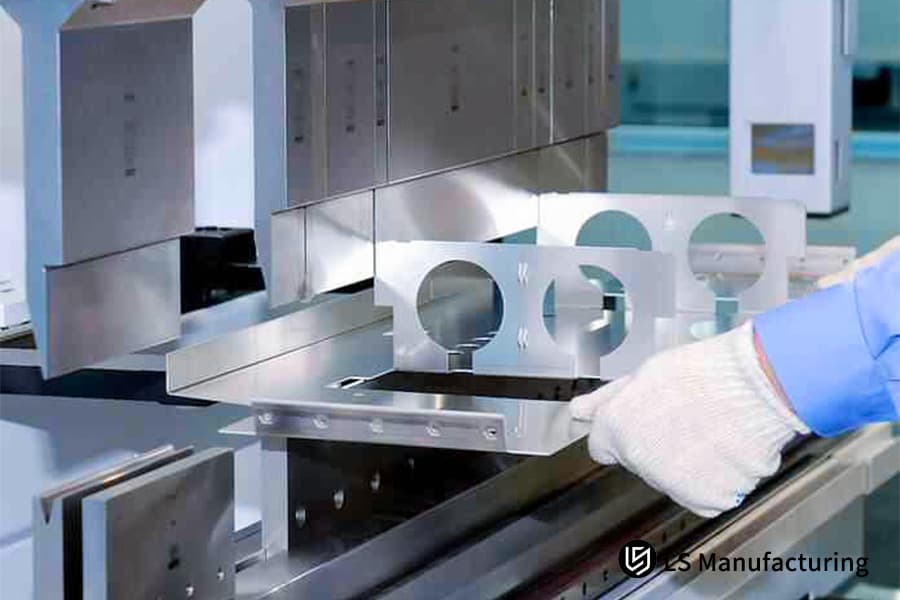

그림 3: 장갑을 낀 손이 금속 부품을 벤딩 기계에 넣고 있다. 이는 맞춤형 판금 부품을 성형하는 데 있어 핵심적인 단계이다.

표준 펀치 매트릭스를 활용하면 맞춤형 판금 부품 견적 가격을 크게 낮출 수 있는 이유는 무엇일까요?

공장의 표준 펀칭 및 벤딩 공구에 맞춰 이형 홈을 설계하면 고가의 맞춤형 금형 제작 비용을 절감 하고 맞춤형 판금 부품 견적을 낮출 수 있을 뿐 아니라 시제품 제작 시간을 40% 이상 단축할 수 있습니다.

표준 발매 방식을 벗어날 때 발생하는 숨겨진 비용

릴리스 그루브가 표준 규격이 아니면 공장에서 일반적으로 사용 가능한 절삭 공구와 호환되지 않습니다. 이로 인해 작업장은 가공 매개변수를 조정하거나 새로운 공구를 제작해야 합니다. 이는 가공 효율을 크게 저하시키고 생산 비용을 급증시킵니다. 또한, 정밀 판금 가공 서비스라는 표준 생산 원칙에서 벗어나는 것이며, 판금 가공 비용 관리에도 어려움을 초래합니다.

• 맞춤형 금형 비용: 불규칙한 모양의 펀치 하나당 가격은 500달러에서 2000달러까지 올라갈 수 있습니다.
• 가공 효율 저하: 비표준 크기의 경우 절단 또는 스탬핑 속도를 70% 미만으로 줄여야 합니다.
• 금형 마모: 비표준 공구의 내구성은 일반적으로 표준 공구의 약 60%에 불과 합니다.

LS 제조 표준 도구 매트릭스 매개변수

저희는 하부 벤딩 다이의 V자형 홈, 상부 다이의 반경, 펀치 사양 등 작업장에서 일반적으로 사용되는 모든 표준 공구 매개변수를 투명하게 공유합니다. 이를 통해 설계자는 설계 시 따라야 할 표준을 쉽게 파악할 수 있습니다. 자세한 내용은 전문 판금 가공 공구 사용에 대한 표준화된 지침이 포함된 당사의 판금 가공 DFM 가이드를 참조하십시오.

• 표준 V자형 홈 너비: 6T, 8T, 10T, 12T
• 표준 상부 다이 반경: 0.2mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm
• 표준 원형 펀치 직경: 1.0mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm
• 표준 사각 펀치 크기: 2.0×2.0mm, 2.5×2.5mm, 3.0×3.0mm

공장 표준 툴링 매트릭스에 맞춰 설계된 이 시스템은 맞춤형 금형 제작에 드는 높은 비용을 없애고, 맞춤형 판금 부품의 생산 주기를 크게 단축하며, 전반적인 대량 생산 비용을 효과적으로 낮춥니다. 대량 생산 예산을 정확하게 관리하고 싶으신가요? 제품 매개변수를 제출하시면 정확한 대량 생산 공정 견적을 신속하게 받아보실 수 있습니다 .

그림 4: 맞춤형 판금 가공에서 비용 절감에 도움이 되는 표준 펀치 및 다이 세트 모음.

LS Manufacturing은 정밀 의료용 브래킷 구조 파열 문제를 어떻게 해결했을까요?

고객 딜레마

유럽의 한 의료기기 고객사는 1.5mm SUS304 스테인리스강을 사용하는 초음파 스캐너의 브래킷에서 문제를 발견했습니다. 이 브래킷은 고정밀 맞춤형 판금 부품으로, 100% 굽힘 균열이 발생했고, 분리 홈 설계가 누락되어 0.6mm의 조립 돌출부가 생겼습니다. 이 문제는 ISO 13485 의료 표준을 위반했을 뿐만 아니라, 프로젝트가 중단되는 결과를 초래했으며, 의료용 판금 제작 관련 규정 준수 요건을 충족하지 못하게 되었습니다.

LS 제조 솔루션

24시간 이내에 DFM 기술 검토를 시작했습니다. FEA 유동 모델 분석 결과, 부품의 균열 및 변형은 기존 구조 접합부에서 발생한 850MPa의 매우 높은 응력이 주된 원인인 것으로 나타났습니다. 당사의 전문 판금 가공 서비스는 이러한 구조적 약점을 파악할 뿐만 아니라 방지할 수도 있습니다.

레이저로 미리 절단한 원형 이형 홈을 이용하여 연구팀은 W=2.2mm, D=2.8mm의 매개변수를 정확하게 설정했습니다. 그런 다음 R0.5 정밀도의 상부 금형과 저속 벤딩 공정을 통해 스테인리스강의 가공 경화 응력을 제거하는 동시에 절단면의 조도를 Ra 1.6μm로 최적화했습니다.

결과 및 가치

가공 방식을 조정함으로써 부품 굽힘 시 발생하는 응력을 68% 감소시키고, 미세 균열을 완전히 제거했으며, 조립 편차를 0.03mm 이내로 제어하고, 양산 수율을 0%에서 99.7%로 향상시켰습니다 . 이로써 의료 등급 수준의 생산을 달성하고 효율적인 판금 가공 수율 향상을 실현했습니다.

정밀한 DFM 공정 최적화를 통해 정밀 판금 벤딩 시 발생하는 찢어짐 및 변형 문제를 완벽하게 해결하여 맞춤형 판금 부품의 구조적 안정성과 양산 합격률을 크게 향상시킵니다. 복잡한 판금 가공에 어려움을 겪고 계십니까? 프로젝트 요구사항을 제출해 주시면 맞춤형 공정 솔루션을 제공해 드립니다.

자주 묻는 질문

Q1: 판금 가공에서 코너 릴리프란 무엇인가요?

코너 릴리프란 판금에 특정 형상으로 미리 설계된 모서리 부분의 홈을 말합니다. 이는 일반적으로 여러 굽힘선이 만나는 모서리 부분에 적용됩니다. 코너 릴리프의 주요 역할은 굽힘이 발생하는 금속에 소성 변형을 위한 공간을 제공하여 재료 돌출이나 균열과 같은 일반적인 결함을 효과적으로 방지하는 것입니다.

Q2: 설계 도면에 모서리 완충재를 포함하지 않을 경우 어떤 결과가 발생합니까?

릴리프 홈 없이 구부리려고 하면 해당 부위에 금속이 불룩하게 튀어나오고, 구부러진 부분의 바깥쪽 가장자리에 미세한 균열이 생깁니다. 이러한 결함은 조립에 문제를 일으킬 뿐만 아니라, 사용 중 하중이 가해질 때 부품 파손의 원인이 될 수 있습니다.

Q3: 업계에서 가장 일반적으로 사용되는 릴리스 그루브 형상은 무엇이며, 어떻게 선택해야 합니까?

일반적으로 이음매 홈의 기하학적 모양은 원형, 사각형, V자형의 세 가지가 있습니다 . 원형은 응력 성능에 매우 유리하여 레이저 절단을 이용한 얇은 판재 가공에 주로 사용됩니다. 하지만 공구가 작업 공간에 간섭하지 않도록 해야 하는 정밀 박스 벤딩과 같은 고강도 작업에는 사각형 이음매 홈이 적합합니다.

Q4: 고정밀 판금 이형 홈의 최소 치수 매개변수를 정확하게 계산하는 방법은 무엇입니까?

전문적인 산업용 DFM 사양을 준수해야 하며 , 홈 폭 또는 직경 W는 판재 두께 T+0.5mm 이상, 절삭 깊이 D는 굽힘 내경 R+T 이상이어야 합니다. 이는 굽힘 재료의 변형 영역을 충분히 수용하고 가공 오류를 방지하기 위함입니다.

Q5: 특히 다양한 재료 특성이 릴리스 그루브의 DFM 치수 설계에 어떤 영향을 미칩니까?

SUS304를 비롯한 스테인리스강은 일반적으로 높은 가공 경화율과 낮은 연성으로 인해 더 큰 굽힘 응력을 받습니다. 따라서 이형 홈의 치수 공차 및 깊이 여유는 일반 탄소강이나 알루미늄 합금과 같은 기존 재료보다 15~20% 더 크게 설정해야 합니다 .

Q6: 부적절한 릴리스 그루브 설계는 벤딩 머신 다이 및 생산 비용에 어떤 부정적인 영향을 미칠까요?

부적절한 릴리스 그루브 설계는 재료 가공 토크를 증가시켜 금형 마모와 생산 중단 시간을 늘립니다. 심지어 금형 수명을 최대 30%까지 단축 시키고, 비표준 연삭 작업을 심화시키며, 대량 생산 효율을 저해하고, 단가를 크게 상승시킬 수 있습니다.

Q7: 주요 3D 모델링 소프트웨어에서 릴리스 그루브 매개변수를 빠르고 정확하게 설정하는 방법은 무엇입니까?

정확한 K-인자를 가진 굽힘 계수는 SolidWorks 및 Creo 판금 모듈 에서 바인딩할 수 있습니다. 또한 기본 매끄러운 모서리 유형을 원형 또는 직사각형 홈 유형으로 변경할 수 있어 판금 두께에 따른 치수를 자동으로/매개변수적으로 조정할 수 있습니다.

Q8: LS Manufacturing에 문의할 때 완전한 DFM 평가를 제공하는 것이 왜 그렇게 중요한가요?

당사의 전문 제조 설계 라이브러리를 통해 릴리스 그루브 공차를 결정하고 명시할 뿐만 아니라, 제조에 들어가기 전에 금형/맞춤 오류를 수정할 수 있습니다. 간단히 설계 파일을 업로드 하고 견적을 받아보시면 제조 과정에서 발생할 수 있는 문제를 예측하고 예방하는 데 도움이 됩니다 . 또한 판금 생산 비용을 효율적으로 최적화할 수 있습니다.

요약

정밀 판금 벤딩 가공에서 모서리 릴리프 홈은 핵심적인 요소이며, 생산 품질과 부품 수명에 직접적인 영향을 미칩니다. W≥T+0.5mm 치수 공식을 사용하여 홈 선택을 표준화하고, 다양한 재료 매개변수를 적용하여 보정함으로써, DFM(제조 용이성 설계) 요건을 충족하여 벤딩 파절 및 변형 문제를 근본적으로 해결할 수 있습니다. 이를 통해 대량 생산 수율을 대폭 향상시키고, 금형 마모 및 생산 비용을 절감하며 , 설계와 생산 간의 불일치 문제를 완벽하게 해결할 수 있습니다.
