航空宇宙および医療分野向けCNC旋削精密部品：複雑な材料および公差の課題を解決する

CNC旋削による精密部品の加工には、精密機械だけでは不十分な包括的なエコシステムが必要です。航空宇宙産業や医療機器産業など、多くの産業が失敗に終わっていることからも、それは明らかです。これは機械の科学ではなく、材料とトレーサビリティの科学なのです。当社は、インコネル718およびTi-6Al-4V ELI材料に関する独自のデータベースを活用することで、クローズドループのプロセス制御ソリューションを実現する方法を提案します。

初回から正確な部品を生産するための提案ソリューションは、力と温度を監視し、 0.0008インチの真円度などのサブミクロンレベルの公差を達成するために加工を補正することです。これにより、バッチのトレーサビリティが確保され、 AS9100/ISO 13485規格に準拠しながら品質文化が醸成され、信頼できる技術基盤となります。これこそが、私たちが「極めて高い信頼性への挑戦」と呼ぶものです。

航空宇宙および医療機器向けCNC旋削精密部品：重要チェックリスト

当社は、ミッションクリティカルな産業における基本的なビジネス課題、すなわち、サブミクロン精度の部品を供給しながら、同時に、完全なトレーサビリティとますます厳しくなる規制や基準への準拠という、飽くなきニーズを満たすにはどうすればよいかという課題を解決しました。当社は、ハイエンドの機械加工工場と品質文書サプライヤーとの間の技術的なギャップを埋め、部品が細部に至るまで正確であるだけでなく、人命救助や飛行に不可欠な用途の要件を満たす認証を取得していることを保証します。

このガイドを信頼する理由とは？LS製造のエキスパートによる実践的な経験

航空宇宙用および医療用部品を効果的に加工する方法に関する情報は豊富にありますが、これは経験によってのみ習得できるものであり、文献を読むだけでは得られません。当社は、航空宇宙部品用のインコネル718や生命維持用医療インプラント用のTi-6Al-4V ELIを加工するなど、失敗が許されない環境で事業を展開しています。これまでに当社が培ってきた知識はすべて、厳しい納期と監査という制約の中で、サブミクロン単位の公差と表面仕上げに対する飽くなき探求心によって得られたものです。

当社は、トレーサブルな精度を基盤として、単に図面通りに部品を加工するだけでなく、成功のためのシステム全体を構築することで、このレベルの専門知識を達成しました。これには、医療機器規格であるISO 13485を厳守すること、およびすべての計測が米国国立標準技術研究所（NIST）が定めた規格にトレーサブルであることを保証することなどが含まれますが、これらに限定されません。

当社が提供できる情報とサポートは、実際の失敗から学び、航空宇宙産業および医療分野における精密旋削加工の新たな基準を開発してきた成果です。当社の目標は、お客様が最も要求が厳しく、かつ重要な高付加価値の旋削部品を、毎回確実に初回から正しく加工できるよう、必要な情報とサポートを提供することです。

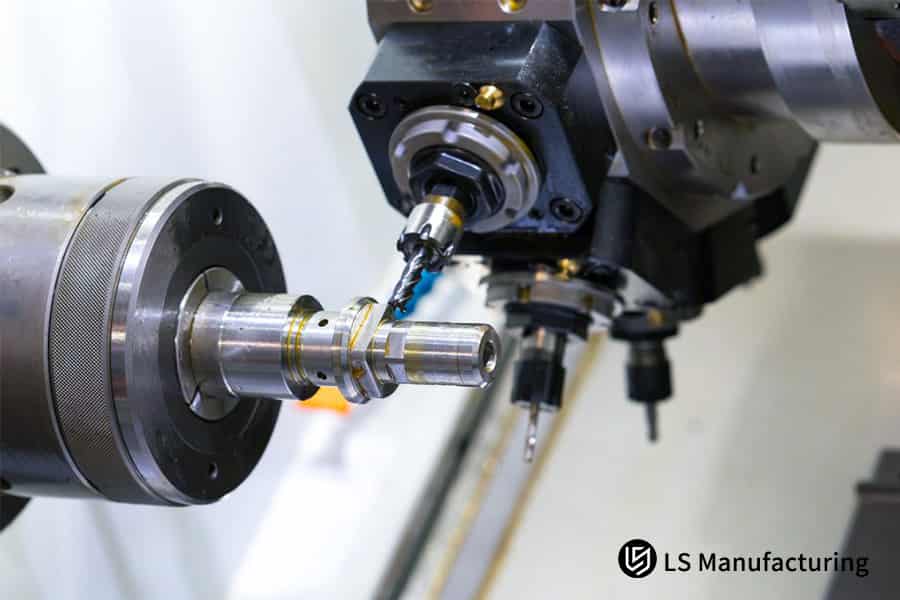

図1：航空宇宙および医療機器製造における厳しい環境下での高精度合金重要部品の機械加工。

航空宇宙分野における高温合金旋削加工の核心的な課題と技術的ブレークスルーとは何か？

インコネル718のようなニッケル基超合金の旋削加工は、並外れた強度、低い熱伝導率、加工硬化特性を持つ超合金材料と加工工具との戦いです。従来の加工技術ではこれらの材料の旋削加工がうまくいかず、過剰な熱と引張応力が発生し、旋削部品の早期破損につながることがよくあります。当社の技術は、これらの課題に正面から取り組み、 航空宇宙分野の重要なCNC旋削部品の成功の機会に変えるために特別に開発されました。

先進的な工具・コーティング科学

極度の高温や摩耗の影響を軽減するために、 SiAlONセラミックまたは超微粒子超硬合金を厳選して使用しています。AlCrNなどの特殊コーティングを施すことで、これらの材料は極端な温度下でも硬度を維持することができます。これは、複雑な材料のCNC旋削加工において非常に重要な、工具の完全性と加工物の仕上がりを保証する工程の第一段階です。

チップ制御用高圧クーラント

他社が単に工具を冷却するためにクーラントシステムを使用しているのに対し、当社では70バール以上の高圧クーラントを工具の切削刃に噴射することができます。冶金学的観点から実証されたこの工程により、工具寿命を50～100%延長できることが証明されています。これはCNC旋削加工において非常に重要な要素です。

最適化されたパラメータとプロセス内モニタリング

切削速度（ 40～60m/分 Vc ）と送り速度を戦略的に低減することで発熱を抑制しています。さらに、力監視機能を導入し、工具のたわみや材料の押し出しを即座に補正します。これにより、インコネル718の加工において寸法安定性が保証されます。

地下構造の健全性を検証済み

最終的に得られるのは、過酷な条件下でも性能が保証される部品です。当社独自のプロセスは、最終部品の表面下に有利な圧縮残留応力を発生させるように開発・実証されており、部品の致命的な破損の一般的な原因である「ホワイトレイヤー」や微細亀裂を排除します。その結果、当社が製造するすべての高付加価値旋削部品において、長期にわたる構造的完全性が確保されます。

この手法は、超合金特有の課題に対処するための、当社独自の厳密な物理ベースのプロセスを表しています。単に当社の能力を文書化するのではなく、製造するすべての部品の性能を保証する検証済みのプロセスを文書化することを選択しました。これは、最も高精度なCNC旋削加工部品の製造におけるベンチマークとなるものです。

医療用インプラントに使用されるチタン合金の生体適合性表面処理を実現するには？

医療用CNC旋削加工部品において、部品の表面は単なる表面ではなく、生体との接点となります。チタン製インプラントの表面に生体適合性のある表面仕上げを施すには、部品の汚染、微細な損傷、トレーサビリティの欠如がないことを保証する、厳密なプロセスが必要です。本稿では、この必須要件を満たすための当社の厳格なプロセスについて説明します。

本プロトコルは、原材料を加工し、信頼性の高い生体インターフェースを生成するように設計されています。このプロトコルは、表面汚染物質による術後炎症のリスクや、骨結合の強化によるインプラントの安定性といった、顧客が抱える重要な懸念事項に対応します。本文書は、最も厳しい顧客および規制条件下における仕様に基づいた医療機器加工のための決定的な設計図となります。

図2：要求の厳しい航空宇宙産業および医療産業向けに、複雑な材料から高精度なCNC旋削部品を製造する様子。

ミクロンレベルの公差で安定した生産プロセス能力を確立・維持するにはどうすればよいか？

±0.005mm 、あるいはそれ以上のミクロンレベルの公差を達成することは、工作機械の精度だけによるものではありません。むしろ、それは生産過程で互いに動的に相互作用する多数の熱的、機械的、統計的プロセス変数を管理・補正する必要がある、体系的な問題です。LS Manufacturing独自の「安定性トライアングル」は、プロセスの複雑さを管理し、固有のプロセス変動を、極めて高い公差が求められるCNC旋削加工において、予測可能で再現性のある結果へと変換するように設計されています。

総合的な熱平衡管理

• 環境管理：すべての機器と材料の基準値を設定するため、作業場の温度を20±1℃に維持する。
• アクティブマシン補正：赤外線サーモグラフィを利用してCNCコードの補正値を決定し、歪みを発生源で排除します。
• プロセスの安定性：このシステムは、精密CNC旋削部品のバッチにおいて、最初の部品から最後の部品まで、部品の寸法精度が維持されることを保証します。

プロセス内計測と適応制御

1. リアルタイム測定：高精度なオンマシンプローブを使用して、工程間の重要な特性を測定します。
2. クローズドループ補正：リアルタイムの測定データに基づいてツールオフセットを動的に調整し、寸法ずれを定義された許容範囲の30%以内に抑えます。
3. 結果：これにより、人間の介入なしに精度を積極的に維持する、自己修正型のCNC旋削加工プロセスが実現します。

データ駆動型プロセス維持と予測

• ライブプロセスモニタリング:主要特性に対する統計的プロセス管理 (SPC) の実装により、持続的なプロセス能力Cpk ≥ 1.67が保証されます。
• 予知保全：機器の性能分析により、摩耗が旋削部品の品質に影響を与える前に、スピンドルとガイドのタイムリーなメンテナンスが保証されます。
• 結果：これにより、ドリフトや欠陥がなくなり、長期的な安定性と歩留まりが確保されます。

これは統合システムであり、精密CNC旋削加工における不良品、再加工、品質ばらつきといった主要な顧客課題に直接対応します。環境から工具刃先まで、あらゆる変数を直接管理することで安定性を保証し、理論上の機械性能を現実のものとし、ミッションクリティカルな部品を絶対的な自信を持って製造します。

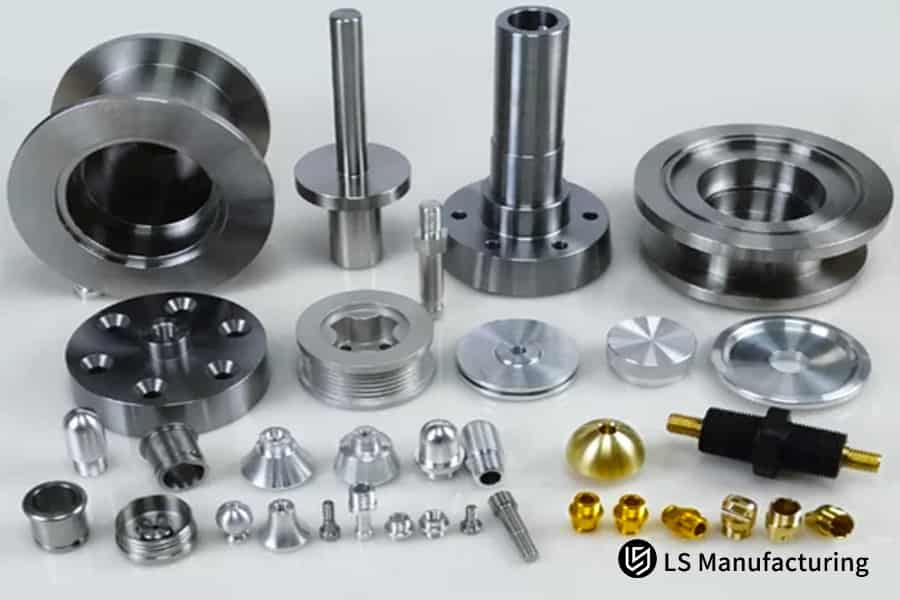

図3：精密な航空宇宙および医療機器製造サービス向けの、さまざまな高精度金属部品を紹介する。

高性能プラスチックと金属の機械加工における根本的な違いは何ですか？

PEEKやULTEMなどのプラスチックの複雑な材料のCNC旋削加工は、金属加工とは正反対の加工原理に基づいています。金属加工では、切削工具ではなく温度が最大の敵となります。しかし、プラスチック加工においては、プラスチックを溶かしたり、形状や完全性を損なったりすることなく材料を除去することが、この文書全体を通して説明されているように、まさにその目的となります。

このプロトコルは、熱損傷によって高価なエンジニアリングプラスチックの加工が困難になるという、顧客が抱える主要な問題に対する解決策です。これは、 PEEK加工においてミクロンレベルの精度と表面仕上げを実現するための実績のあるフレームワークであり、医療および航空宇宙用途で求められる高い基準を満たす高精度CNC旋削加工結果を保証します。

LSマニュファクチャリングは、ヘリコプター用チタン合金ブッシュの疲労破壊問題をどのように解決しているのか？

このCNC旋削加工の技術事例は、当社の精密加工サービスに関する情報を提供するものであり、ミッションクリティカルな航空宇宙部品に焦点を当て、メインローターアセンブリに使用されるチタン製ヘリコプターブッシング部品という問題の根本原因を解決するために当社が採用している科学的手法を実証するものです。

クライアントの課題

顧客は、疲労試験中にローターブッシュのTi-6Al-4V材が繰り返し早期に破損するという問題に直面していました。この破損の根本原因は、 CNC旋削加工中にねじ山の根元に微小亀裂と引張応力が発生することにあると特定されました。これは、研削作業を完全に停止させ、製品バッチのコスト超過や信頼性の高いサプライチェーンの納期遅延を引き起こすため、安全上のリスクとなっていました。

LSマニュファクチャリングソリューション

冶金学的な根本原因は、当社の統合チームによって解決されました。FEAを用いてツールパスを最適化し、滞留痕を除去しました。精密なMQLを備えたカスタムエッジのCNC旋削工具を導入し、加工後のレーザー衝撃ピーニング処理を開発しました。この包括的なエンジニアリングアプローチは独自のものであり、ねじ山根元の表面下材料を圧縮し、負の残留応力状態を正の状態に変換することを目的としています。これは疲労性能にとって非常に重要です。

結果と価値

再設計された部品により、疲労寿命は必要以上に100%以上向上しました。深い圧縮残留応力を持つ欠陥のない微細構造は、当社のプロセスを実証し、お客様の製造上のボトルネック問題を解決しました。また、この種の部品製造における新たな世界標準を確立し、お客様の最も厳しい要求に応える高精度CNC旋削加工の信頼できる供給元としての当社の地位をさらに強化しました。

LS Manufacturingの航空宇宙製造におけるこの事例は、単なる機械加工の域を超え、エンジニアリングによる信頼性を提供します。当社は、故障メカニズムにおける根本原因を解決しました。航空宇宙部品における最も重要な旋削加工要件に対し、お客様に確実なソリューションを提供します。かつては重大な技術的課題であったものを、世界標準の性能へと昇華させました。

当社の高度な機械加工および表面処理ソリューションにより、飛行に不可欠なチタン部品における疲労や公差に関する課題を克服します。

AS9100およびISO 13485規格を満たす、全工程トレーサビリティチェーンを構築するには？

ミッションクリティカルな航空宇宙精密部品および医療用インプラントのトレーサビリティは、単なるプロセスではなく、製品の完全性の一部です。これを実現するためには、材料の調達から検査プロセスの終了まで、すべての部品を含む検証可能で改ざん不可能な履歴を提供する信頼性の高いシステムが必要です。この文書は、このレベルの検証可能な説明責任を達成するための設計図として使用されます。

独自のマテリアルアイデンティティとデジタルオンボーディング

加工工程に入る前に、材料に特殊なコンピュータ読み取り可能なタグを取り付けます。このタグは、試験証明書、材料の組成、機械的特性など、デジタルデータに含まれる関連情報と物理的な材料を紐付けます。これにより、各ブランク材の改ざん防止情報が確保され、すべての精密CNC旋削加工サービスの基礎となります。

インプロセスデータキャプチャとバインディング

製造工程全体を通して、すべての動作は部品固有の識別情報とデジタル的に関連付けられます。機械、工具、プログラムのバージョン、オペレーター、重要なプロセスパラメータなどの情報に加え、各動作の測定値も監視・記録します。これにより、 CNC旋削加工と仕上げ加工の全工程が記録されます。

一元化されたアーカイブと即時監査対応

これらの情報はすべて、医療機器品質システム規制を満たすだけでなく、 FDA 21 CFR Part 11の電子記録および文書に関する要件も満たすコアMESシステムに統合されます。これにより、対象部品の「デジタル出生証明書」全体を即座に入手することが可能になります。これは、規制監査や故障調査の分野において画期的な変化をもたらし、従来は長くて面倒だったプロセスが、ルーチン化された効率的なデータ取得プロセスに置き換えられます。

このデジタルスレッドは、コンプライアンスと調査の分野におけるリスクと遅延という、お客様が抱える主要な課題に対する包括的なソリューションです。当社は単なる部品供給業者ではなく、完全なデータ主権と監査保証を提供する企業です。精密部品製造業において、厳格な完全トレーサビリティは事業コストではなく、付加価値の高い活動となります。

現地監査中に、サプライヤーの品質システムの実際の運用状況を確認するにはどうすればよいでしょうか？

証明書はあくまでも予備的なステップに過ぎません。部品の品質に関する主張を真に裏付けるのは、実際に稼働しているシステムです。この違いを理解するには、文書監査だけでなく、施設で使用されている実際のプロセスや意思決定の過程を詳しく調べる必要があります。要求の厳しい業界向けCNC旋盤加工のサプライヤーにとって、以下の監査項目は、業務の健全性を明らかにする上で重要なポイントです。

不適合管理の精査

• MRB記録の詳細：最近の資材審査委員会のフォームを調べて、根本原因が「プログラムロジックエラー」または「オペレーターエラー」に起因するかどうかを確認してください。
• 物理的管理：不適合部品専用の隔離エリアが使用されているかどうかを確認してください。

工具およびワーク保持管理の監査

1. 工具寿命管理:高価な CNC 旋削加工の場合のように、工具の交換は計画的に行うのではなく、実際の使用状況に基づいて行うようにする必要があります。
2. 校正トレーサビリティ：作業で使用された治具やゲージの識別が現在の校正状態に追跡可能であることを保証し、実際の品質管理を実証する必要があります。

人材の能力を検証する

• 特殊工程認証:チタン旋削部品など、主要な工程における作業員の訓練と認証を確認します。
• クロス・トレーニングの証拠：プロセス制御を確実にするため、高付加価値CNC旋削加工に関する能力の維持を確認する。

上記のサプライヤー監査チェックリストは、単なる理論上のものではなく、実際に機能しているシステムの確固たる証拠です。私たちは、単なる「紙ベースの」アプローチではなく、重要な精密機械加工用途における検証可能な現場品質保証に対するお客様のニーズに応えるため、「有言実行」と「これらの分野を監査対象とする」ことで、この主張を裏付けています。

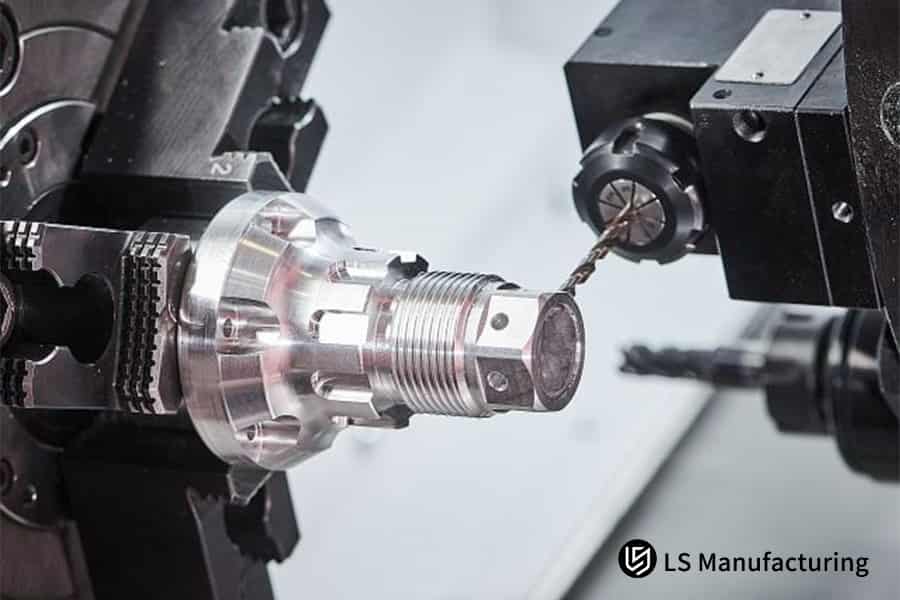

図4：航空宇宙および医療機器の重要用途向けに、高精度合金鋼シャフトを旋削加工する様子。

極めて過酷な環境において、LS Manufacturingを究極の保証として選ぶべき理由とは？

失敗が許されない業界で成功するには、結果に責任を持つだけでなく、成果に利害関係を持つパートナーが必要です。LS Manufacturingを選ぶ理由は何でしょうか？当社はお客様のエンジニアリングチームの延長として、コンプライアンスと信頼性に関する最も困難な要件さえも、保証され認証可能な結果へと変えるクローズドループソリューションを提供します。当社は、以下の3つのレベルの統合を提供することでこれを実現します。

垂直的な技術的所有権とリスク軽減

当社は、材料試験から認証済みの熱処理、計測に至るまで、プロセス全体を完全に管理しています。社内で問題を特定できるため、迅速な根本原因分析が可能です。 複雑なCNC旋盤加工プロジェクトを垂直統合で管理することで、従来のサプライチェーンに伴う遅延を排除します。当社は単に問題を特定するだけでなく、解決します。

積極的な規制対応と設計統合

当社は、FAA、EASA、FDAの規制に関する最新の更新情報を完全に把握しています。この情報は、お客様のプロジェクトの設計段階や信頼性設計（DfR）のフィードバックと連携するために活用されます。これにより、精密CNC旋削加工部品が最初から規制に準拠した状態で製造されるため、認証プロセスを迅速化できます。

データに基づいたコミットメントとリスク共有型エンゲージメント

ミッションクリティカルなパートナーとして、当社は疲労寿命や清浄度といった重要な特性について、データに基づいた確約をお約束します。また、お客様の設計故障モード影響解析（DFMEA）プロセスにも参加いたします。このプロセスにおいて、当社はお客様と緊密に連携し、当社の高精度CNC旋削加工プロセスをお客様のリスクに直接結びつけることで、お客様が設計成功のためのソリューションを共同で獲得できるよう支援いたします。

当社は、活動内容ではなくパフォーマンスを保証できる供給元を見つけるという、エンドクライアントの課題を解決しました。垂直統合、規制の共同設計、そして最も重要なアプリケーションに対する技術的保証を提供するための共同責任体制を活用することで、これを実現しています。このようにして、当社は単なるベンダーから、お客様の最も要求の厳しい高付加価値旋削プロジェクトにおいて、確実なパフォーマンスを提供する基盤となるパートナーへと変貌を遂げます。

よくある質問

1. 医療機器や航空宇宙機器の部品加工には、追加の認証が必要ですか？

はい。それとは別に、航空宇宙産業では、 ISO 9001認証に加えてAS 9100認証が必要です。医療機器産業では、ISO 9001に加えてISO 13485認証が必要です。当社は必要な認証をすべて取得しており、すべてのガイドラインを厳守しています。

2. 小規模な研究開発プロジェクトにおいても、大量生産と同様の品質システム要件を満たすことは可能でしょうか？

もちろんです。当社の品質システムはプロセスベースであり、少量生産の研究開発プロジェクトにも大量生産プロジェクトにも適用されます。たとえ部品が1個であっても、初回品検査を実施しています。

3．異なる顧客プロジェクト間での相互汚染のリスクをどのように管理・制御していますか？

当社では、異なるエリアにおける様々なプロジェクトを厳密に隔離するための対策を実施しています。チタン、ニッケル、鋼材など、材料ごとに異なる設備や工具を用意しています。また、材料ごとに異なる切削油を使用し、医療機器などの重要なプロジェクトにはクリーンルームを設けています。

4. 設計に、加工に関する十分な経験がない特殊な材料が含まれる場合はどうすればよいですか？

私たちは「材料優先のプロセス研究」プロセスを開始します。材料を受け取り次第、直ちに社内ラボで被削性試験を実施し、切削工具パラメータの基本データベースを作成し、性能試験用の試験片を製作します。このようにして、リスクを管理した状態でプロジェクトを進めていきます。

5．特にサプライチェーンが長いプロジェクトにおいて、納期の絶対的な信頼性をどのように保証しますか？

当社では、重要な原材料の安全在庫を確保し、特殊合金棒などリードタイムの​​長い材料については予測購買を実施しています。また、サプライチェーンにおける潜在的な遅延に備え、高度計画・スケジューリング（APS）システムを導入することで、仕入先から当社までのサプライチェーン全体を可視化しています。当社の納期遵守率（OTD）は、過去3年間連続で99%を超えています。

6. 完全な検査報告書と適合宣言書を提供していますか？

はい。各部品には詳細な検査報告書が添付され、適合宣言書（CoC）も併せて送付されます。特別な場合には、 SGS、TUVなどの第三者認証機関による検査報告書を提供することも可能です。

7. 設計変更への対応方法、および変更後の部品の性能の一貫性を確保する方法について教えてください。

すべての設計変更は、正式なECN（エンジニアリング変更通知）プロセスを経る必要があります。変更がプロセス、品質、コストに与える影響を評価します。図面、手順書、作業指示書を含むすべての文書を更新します。また、変更後に製造された最初の製品に対して検証テストを実施します。

8. 特殊な材料や公差を含む新規プロジェクトの評価を開始するにはどうすればよいでしょうか？

部品図面、技術データ、材料規格、および対象用途をご提供ください。新規プロジェクトの製造実現可能性分析を開始いたします。これらの詳細は、弊社のオンライン即時見積もりプラットフォームから直接ご提出いただけます。プロジェクト開始概要は72時間以内にご提供いたします。

まとめ

航空宇宙機器や医療機器向けの精密加工部品の提供は、材料科学、マイクロメカニクス、そして厳格な規制という「極限の戦場」における熾烈な競争です。成功の基準は、図面への適合だけにとどまりません。極限条件下での部品の性能信頼性、ライフサイクル全体にわたるトレーサビリティ、そして一貫したコンプライアンスの確実性こそが、成功の鍵となります。そのためには、製造パートナーは最先端の設備だけでなく、深い応用知識、クローズドループ品質システム、そして説明責任を重視する企業文化を備えている必要があります。

最も難易度の高い部品図面と性能要件をすぐに弊社にご提出ください。LS Manufacturingの航空宇宙および医療分野の専門家からなるCNC旋盤加工チームが、専門的なエンジニアリングの知見を活用し、製品化の過程における主要な障害を克服できるよう、 24時間以内に無料の「製造可能性とリスク軽減に関する予備分析レポート」をご提供いたします。
