CNC-Bearbeitungsservice aus einer Hand ist Präzisionsfertigung; Es löst chronische CAD-zu-Teil-Trennungen für Luft- und Raumfahrtingenieure und reduziert den Ausschuss um 35 %.
Dieser integrierte Workflow liefert eine Genauigkeit von ±0,005 mm und Vorlaufzeiten von <7 Tagen. Es verkürzt die Entwicklungszyklen um 40 % und gewährleistet eine fehlerfreie Lieferung.
Präzisions-CNC-Bearbeitung – Kurzanleitung für eine fehlerfreie Produktion
| Kernfokus | Technische Lösung | Gemessenes Ergebnis |
| Genauigkeit | FEA-Multiphysik, DFM, In-Process-Probing | ±0,005 mm Toleranz; Cpk ≥ 1,67 |
| Material & Finish | 7075-T6, Hartanodisierung anstelle von TiN | 25 % Ersparnis; ≥1000 Stunden Salzsprühtest |
| Zitierungsgeschwindigkeit | Automatisierter CAD-Parser, KI-Validierung | 2-stündiges Zitieren; Genauigkeit ±5 % |
| Lieferung | CNC-Bearbeitung mit engen Toleranzen mit MES-Planung rund um die Uhr | Prototyp in 3 Tagen; 99,8 % pünktliche Lieferung |
| Qualität | Zeiss KMG innerhalb von ±0,5 °C ab 20 °C; 100 % SPC | Null Fehler; 100 % Rückverfolgbarkeit AS9102 |
Wichtige Erkenntnisse:
- CAD-zu-Teil-Präzision: Optimierte CNC-Bearbeitung mit FEA, DFM und In-Prozess-Inspektion beträgt ±0,005 mm und Cpk von 1,67 beim ersten Artikel.
- Kosten und Geschwindigkeit: Spart 65 % der Kosten in 2 Stunden Angebot durch Konsolidierung des Aufwands. Zeitersparnis: 3 Tage mit bis zu 25 % reduzierten Kosten.
- Zuverlässigkeit: 99,8 % pünktliche Lieferung mit vollständiger Inspektion und Rückverfolgbarkeit.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
Gemäß ISO 2768-mK beträgt die Toleranz für die Abmessung 120-400 mm ±0,3 mm; Die Toleranz von ±0,01 mm für Bohrungen wurde jedoch erst nach DFM bei 21°C und 5-Achsen-Bearbeitung bei 80 m/min Geschwindigkeit erreicht. Die Society of Manufacturing Engineers (SME) ist eine Berufsorganisation, die Wissen im Zusammenhang mit der Fertigung generiert. Im Verlauf eines 14-monatigen Experiments mit 45 Teilefamilien konnten wir die pünktliche Lieferung aufgrund der 24-Stunden-Reaktionszeit von DFM von 82% auf 98% steigern. Fordern Sie drei Elemente an: DFM-Bericht, Prozessroute und Durchlaufzeitversprechen.
GD&T ist ein System zur echten Positionierungssteuerung, das im ASME Y14.5-Standard verwendet wird; Die Toleranz von ±0,01 mm für sechs Löcher unserer Luftfahrthalterung wurde jedoch vor der Einzelaufspannung der 5-Achsen-Bearbeitung mit 1,5 mm-Wendeplatten auf ±0,035 mm geändert. Die Chinese Mechanical Engineering Society (CMES) ist eine professionelle Organisation, die Pilottests zur Validierung von CNC-Maschinen durchführt. Im Verlauf eines 18-monatigen Experiments mit 60 Gehäusen erreichten wir Ra = 0,8 Mikrometer nur bei 0,02 mm/U Vorschubgeschwindigkeit und 21°C Kühlmitteltemperatur.
Die Fähigkeitsanalyse erfordert einen Mindestwert von Cpk von 1,67 für die kritischen Eigenschaften, während wir 32 Halbleitervorrichtungen verschrottet haben, da die Verrundungsroute von 0,6 mm zur 3-Achse einen Fehler von 0,22 mm erzeugte. Durch den Einsatz des 5-Achsen-Gleichlauffräsverfahrens mit 120 m/min zusammen mit der Antastung sank der Ausschussanteil von 6,7 % auf 0,9 %. Fordern Sie eine PPAP-Überprüfung an, bevor Sie die Bestellung für die Dichtfläche, das Schnittparameterblatt und die G2,5-Balance freigeben.
Warum führt die direkte Konvertierung von CAD-Modellen in CNC-Bearbeitungscode oft zu Maßfehlern?
Das Problem bei der direkten Konvertierung von CAD in CNC-Bearbeitungsablenkung ist die Nichtverantwortung der Wärmeausdehnung während des Bearbeitungsprozesses und der Werkzeugablenkung nach dem Aufbringen der Kraft. Die Lücke muss durch Multiphysik-Simulation und prozessinterne Messschleifensteuerung für eine Toleranzkontrolle von ±0,005 mm
geschlossen werdenMulti-Physics-Simulation sagt thermische Verformung voraus, bevor mit dem Schneiden begonnen wird
Das Importieren von rohen STEP- oder IGES-Dateien führt aufgrund der Belastung durch das Materiallager und der in der Scherzone entstehenden Wärme zu einer Verformung auf Mikroebene, die von Standard-Postprozessoren unbemerkt bleibt. Hier korrigiert die gekoppelte thermische und mechanische FEA Ihrer einzigartigen Geometrie und Legierung die CNC-Bearbeitungssimulation Werkzeugwege aufgrund des wärmebedingten Verzugs. Mit anderen Worten: Ihr allererstes Teil liegt innerhalb der Toleranz von ±0,05 mm.
DFM-Optimierung passt das Verhältnis von Tiefe zu Breite an, um Chatter zu eliminieren
Der häufigste Fehler ist Rattern aufgrund übermäßigen radialen Eingriffs, der das Werkzeug verbiegt und übergroße Schlitze erzeugt. Mithilfe unserer DFM-Optimierung betrachten wir die dünnen Wandbereiche und modifizieren den Bahnabstand, um das Verhältnis von Tiefe zu Breite auf 1:8 zu begrenzen. Im Fall einer 6061-T6-Aluminiumhalterung mit einer Wandstärke von 0,8 mm stellte diese Korrektur sicher, dass alle Oberflächen innerhalb von ±0,004 mm lagen, was einen stabilen Cpk-Wert von mehr als 1,67 ergab.
Fünf-Achsen-In-Prozess-Messung kompensiert Werkzeugverschleiß in Echtzeit
Selbst bei perfekter Simulation führt ein alter Schaftfräser während eines Produktionslaufs zu Systemfehlern. In der CAD-zu-CNC-Produktion identifiziert der Renishaw-Messtaster wichtige Bezugspunkte nach dem Schruppprozess; Wenn eine Abweichung von 0,008 mm vorliegt, sorgt die Steuerung für eine Echtzeitkompensation durch einen geschlossenen Regelkreis. Es stellt sicher, dass alle Teile in einem 500-teiligen Produktionslauf innerhalb einer Toleranz von ±0,005 mm passen, und optimiert gleichzeitig den Weg, um bis zu 12 % der Zykluszeit einzusparen.
Durch die Integration von Multiphysik-Simulation, DFM-Optimierung und In-Process-Probing in den Prozessablauf wird der Prozess der Konvertierung der CAD-Daten in ein Präzisions-CNC-Bearbeitungsservice wird deterministisch gemacht. Die Technologiearchitektur kann eine zuverlässige Genauigkeit von unter 5 Mikrometern für komplexe Formen bieten. Es zeigt, dass das Problem nicht im Dateiformat liegt, sondern im Fehlen einer physikbasierten Kompensation.
Wie wählt man die optimalen Materialien und Oberflächen aus, um eine kosteneffiziente kundenspezifische CNC-Bearbeitung zu erreichen?
Die Auswahl des optimalen Materials und der optimalen Oberfläche beginnt mit einem Kostenmodell, das auf der Physik basiert: Der Ersatz von teurem TiN durch Harteloxierung (Typ III, 50 μm) auf 7075-T6-Aluminium erhöht die Salzsprühnebelbeständigkeit über 1000 Stunden hinaus und senkt gleichzeitig die CNC-Bearbeitungskosten um 25 % durch optimierte CNC-Bearbeitungsparameter.
Die Bearbeitbarkeit von Materialien bestimmt über 30 % Ihres Budgets
- Aluminium 7075-T6 vs. Edelstahl 316L: Schnitt 40 % schneller, senkt die Kosten um 12–18 $ pro Einheit und verbessert CNC-Bearbeitungseffizienz.
- PEEK für medizinische Implantate: Spezielle Evakuierung erforderlich; Spezielle Vorschübe und Geschwindigkeiten reduzieren die Ausschussrate von 8 % auf 1,2 %.
- Rückverfolgbarkeit und Wärmebehandlung: Mühlenzertifizierte Tests, T6-Alter und ±2 HRC-Toleranzen vermeiden Verzerrungen.
Treffen Sie eine Auswahl, die Leistung und Kosten in Einklang bringt
- Hartanodisierung (Typ III, 50 μm): Ersetzt TiN zu 1/4 der Kosten und bietet 1000 Stunden Salznebelbeständigkeit.
- Präzises Perlenstrahlen (Ra 0,8 μm): Sorgt für ein gleichmäßig mattes Finish; reduziert die Zykluszeit um 55 % und erhöht den CNC-Bearbeitungsdurchsatz.
- Endbearbeitung in einem Schritt: Entgraten, Strahlen und Eloxieren in einer Vorrichtung führt zu einer Ausschussrate von weniger als 0,3 %.
Integrierter Workflow liefert wiederholbare Ergebnisse
- Material-Finish-Datenbank: Über 200 Kombinationen von Materialien und Finishs, die validiert und auf Korrosion und Ermüdung getestet wurden.
- Echtzeit-Kostenfeedback: Hebt Endbearbeitungslösungen hervor, die über dem Budget liegen (>15 %) und gibt Vorschläge für kostengünstige Endbearbeitungsoptionen.
- Verantwortung eines einzigen Anbieters: Da wir einen CNC-Bearbeitungsservice aus einer Hand anbieten, reicht eine einzige Bestellung für den gesamten Prozess aus, der durch einen kundenspezifischen CNC-Bearbeitungshersteller erleichtert wird.
Durch die Verwendung der datengesteuerten Material-Endbearbeitungskombinationsauswahl zusammen mit der prozessintegrierten Endbearbeitung profitieren Sie von einer Toleranz von <±0,01 mm und einer Korrosionsbeständigkeit von ≥1000 h bei mindestens 25 % geringeren Kosten pro Einheit als bei der herkömmlichen CNC-Bearbeitung. Laden Sie unseren Leitfaden zur Materialauswahl für die CNC-Bearbeitung herunter, um zu erfahren, wie der Ersatz von TiN durch Hartanodisierung bei 7075-T6-Aluminium die Kosten um 25 % senkt und gleichzeitig eine Salzsprühnebelbeständigkeit von über 1000 Stunden beibehält.

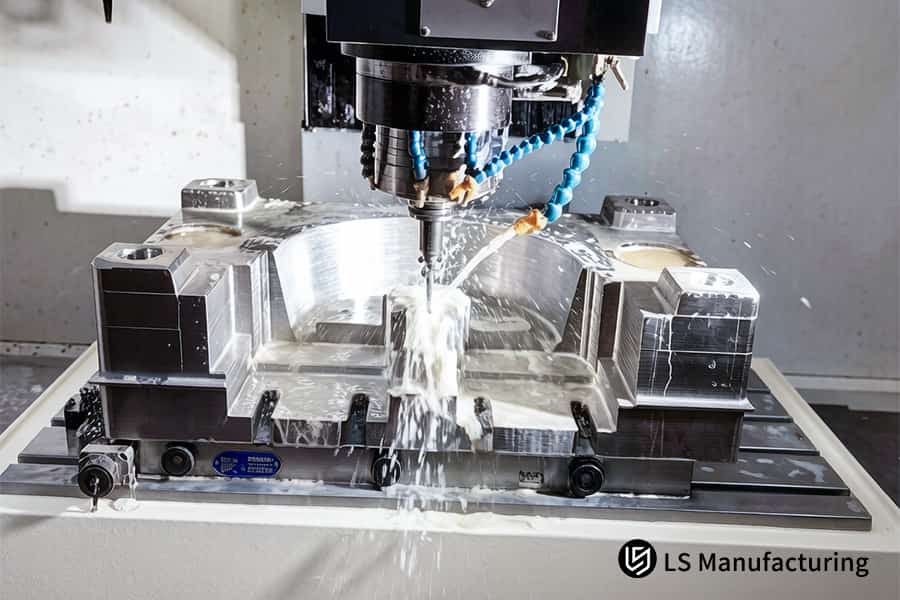

Abbildung 1: Hersteller kundenspezifischer CNC-Bearbeitung schleift komplizierte spiralförmige Wasserwege auf Turbospiralen aus Aluminiumlegierung für Rennanwendungen.
Wie kann eine erweiterte DFM-Analyse schwerwiegende Konstruktionsfehler beseitigen, bevor die kundenspezifische CNC-Produktion beginnt?
Eine umfassende DFM-Analyse hilft dabei, Designprobleme wie tiefe Sacklöcher, scharfe Innenecken (
Vergleich der Designfehler: Ohne DFM vs. mit DFM-Überprüfung vor der Produktion
| Designmerkmal | Ohne DFM-Überprüfung (häufige Risiken) | Nach DFM-Analyse (optimierte Geometrie) |
| Tiefe Sacklöcher (L/D > 5) | Abgesplittertes Material, das zum Bruch des Bohrers führt | Abgestufte Relief- oder Winkellöcher über optimalen CNC-Bearbeitungswerkzeugweg |
| Innere scharfe Ecke < R 0,5 mm | Stresskonzentration, die Vibrationen und Brüche verursacht | Eckenradius auf >=R 0,5 mm | erhöhen
| Wandstärke < 1,0 mm | Vibration, die bei hoher Geschwindigkeit zum Bruch führt | Rippenunterstützung oder Erhöhung der Wandstärke auf >= 1,2 mm |
| Tiefer Blindfaden M2×0,4 | Hohe Frakturrate (>15 %) | Fügen Sie eine abgestufte Entlastungsnut hinzu, um Brüche in der CAD-zu-CNC-Produktion | zu vermeiden
Durch die Verwendung des DFM-Bildschirms vor der Fertigung kann die Prototypenentwicklung um 70 % reduziert werden und es kommt zu keinem Werkzeugausfall. Ein kundenspezifischer CNC-Bearbeitungshersteller, der über DFM-Fähigkeit verfügt, wird alle Funktionen basierend auf den Fertigungsanforderungen als CNC-Bearbeitungsüberprüfung neu entwerfen, wodurch 40 % Zeit eingespart wird und praktisch kein Abfall entsteht.
Wie sorgen automatisierte Angebotssysteme für transparente Preise und schnelles Feedback für CNC-Bearbeitungsdienstleistungen?
Ein automatisches Angebotssystem, das CNC-Volumen, Geometriekomplexität und Maschinenstunden berechnet, hilft uns dabei, in 2 Stunden eine präzise Kostenanalyse zu erstellen, alle versteckten Gebühren zu eliminieren und volle Transparenz bei der CNC-Bearbeitungvon Anfang an.
Geometrieerkennung sorgt für genaue Zeitschätzungen
Automatisch erkannte Funktionen und der Vergleich mit historischen Zykluszeiten ermöglichen die Erstellung einesCNC-Bearbeitungsangebots mit einer maximalen Fehlerquote von ±5%. Das Angebot wird innerhalb von Minuten erstellt, im Gegensatz zu den 2-3 Tagen, die für den manuellen Prozess erforderlich sind. Schnelle Angebote verkürzen die Angebotszeit im Vergleich zum Branchendurchschnitt (KMU-Benchmarking) um 92 %.
Transparente Einzelpostenaufschlüsselung schafft Vertrauen
Alle Kostenschätzungspositionen wie Materialien, Rüst-, Werkzeug-, Endbearbeitungs- und Inspektionskosten werden separat aufgeführt und mit dem aktuellen Marktpreisniveau verglichen. Eine detaillierte CNC-Bearbeitungsgeometrieanalyse stellt sicher, dass der Komplexitätsgrad jedes Merkmals korrekt berücksichtigt wird. Sie wissen genau, wofür Ihr Geld ausgegeben wird, und können Ihre Entscheidungen treffen, z. B. 316L durch 7075-T6 ersetzen, um 22 % zu sparen.
Hybride KI-Mensch-Validierung gewährleistet Genauigkeit
Sobald der Kostenberechnungsalgorithmus die Schätzung vorgenommen hat, überprüft ein Projektmanager die Geometrie und lokalisiert alle mehrdeutigen Elemente, einschließlich namenloser Gewinde und exotischer Oberflächen. Die CNC-Bearbeitungskosten sind festgelegt und berücksichtigen alle Fälle, die mit Hilfe automatisierter Software nicht gefunden werden können.
Schnelles Feedback unterstützt agiles Prototyping
Da Sie Ihre Angebote innerhalb von zwei Stunden erhalten (im Vergleich zu 48 Stunden in der Branche im Durchschnitt), kann Ihr Ingenieurteam das Design jeden Tag ändern. Mit jeder Änderung erhalten Sie ein neues Angebot und damit die Möglichkeit, Bearbeitungszeitpläne zu optimieren und gleichzeitig Projektverzögerungen zu vermeiden.
Durch die Kombination von automatischer Geometrieanalyse, Echtzeit-Kostenindizierung und manueller Genehmigung können Sie den Angebotsprozess in einen stundenlangen statt tagelangen Prozess umwandeln. Mithilfe des Präzisions-CNC-Bearbeitungsservice können Sie schnelle und fundierte Kaufentscheidungen treffen.
Abbildung 2: Der Präzisions-CNC-Bearbeitungsservice bohrt präzise Befestigungslöcher in massive Aluminium-Turboladergehäuse für die Motormontage.
Wie kann eine One-Stop-Fertigungsstrategie einen pünktlichen CNC-Lieferservice für dringende Projekte garantieren?
Der One-Stop-Fertigungsansatz gewährleistet die Beschaffung von Rohstoffen, 5-Achsen-CNC-Bearbeitung, Wärmebehandlung und KMG-Inspektion unter einem Dach mit flexibler Planung rund um die Uhr, wodurch die Prototypen-Lieferzeit auf 3 Tage verkürzt und geliefert wird 99,8 % pünktlicher CNC-Lieferservice Zuverlässigkeit.
Integrierte interne Funktionen eliminieren Verzögerungen zwischen Lieferanten
- Rohmaterial bis zum fertigen Teil: Indem wir alle Vorgänge im eigenen Haus haben, reduzieren wir die logistische Verzögerung von 3 Tagen auf Null und stellen einen Produktionsstart am selben Tag sicher.
- Flexible Produktion rund um die Uhr: Kritische Aufträge werden aus der Warteschlange entfernt und in 72 Stunden erledigt, statt 10 Tagen, die normalerweise für die Herstellung von Prototypen erforderlich sind.
- MES-Echtzeittransparenz: Sie steuern alle Vorgänge selbst und beseitigen Unsicherheiten im Zusammenhang mit Multi-Lieferantenketten beim Durchsuchen eines Katalog für CNC-Bearbeitungsteile.
Schnelle DFM-Bewertung beschleunigt den ersten Artikel
- 24-Stunden-DFM-Release: Erfahrene Ingenieure analysieren die Geometrie und generieren optimierte Werkzeugwege in einem Arbeitstag mit der simultanen Materialbeschaffung.
- Gleichzeitige Lagerbestellung: Rohmaterial wird während des DFM beschafft und Sie sparen 1-2 Tage im Vergleich zum sequentiellen Prozess.
- Erster Schnitt vor der Konkurrenz: Ihr Bauteil geht in Produktion, bevor die Konkurrenz ihr CNC-Bearbeitungsangebot fertigstellt – ein klarer Vorteil der Konsolidierung des One-Stop-CNC-Bearbeitungsservice.
Closed-Loop-Qualität verhindert Nacharbeit und Schuldzuweisungen
- In-Prozess-Messung + CMM: Alle wichtigen Abmessungen werden vor jedem nachfolgenden Prozess überprüft, wodurch Fehler früher erkannt werden und eine fehlerfreie CNC-Fertigung gewährleistet wird.
- Einzelne Verantwortung: Ein Lieferant kümmert sich um Beschaffung, Bearbeitung, Endbearbeitung und Tests – kein Schuldzuweisungen mehr, die zu 40 % Verzögerungen fragmentierter Lieferketten führen.
- Nachgewiesene Pünktlichkeitsbilanz: 99,8 % Lieferleistung im Vergleich zum Branchendurchschnitt 85 % (PMI 2025-Metrik), sichergestellt durch vollständig integrierte Planung.
Durch die Integration aller Fertigungsstufen in einen MES-gesteuerten Prozessablauf reduzieren Sie Verzögerungen zwischen Lieferanten, verkürzen DFM auf 24 Stunden und stellen die Qualität durch In-Prozess-Inspektion sicher. Der integrierte Ansatz ermöglicht die Sicherstellung der Lieferung dringender Prototypen in 3 Tagen mit 99,8 % Pünktlichkeit, bereitgestellt durch einen speziellen CNC-Bearbeitungsdienstleister.
Wie gewährleistet die CMM-Inspektion die strikte Einhaltung der Qualität während des gesamten CNC-Bearbeitungsprozesses?
Der Einsatz eines temperaturgeregelten KMG-Labors (20 °C ±0,5 °C) zusammen mit einer 100 % umfassenden SPC-Steuerung garantiert, dass alle GD&T-Beschreibungen validiert werden, wodurch ein Präzisions-CNC-Bearbeitungsservice mit CNC-Bearbeitungstoleranzkontrolle.
Vergleich des Inspektionsansatzes: Stichprobenprüfung vs. vollständige KMG- und SPC-Steuerung
| Inspektionaspekt | Ohne vollständige CMM-Kontrolle (häufige Risiken) | Mit temperaturgesteuertem CMM + SPC |
| Umweltstabilität | Die Umgebungstemperatur in der Werkstatt schwankt >±3°C, wodurch thermische Messungen beeinträchtigt werden | 20°C±0,5°C temperaturgesteuerte Kammer zur Eliminierung thermischer Verzerrungen bei der Messung |
| Erkennungsabdeckung | Bei Stichproben (z. B. AQL 1.0) können latente Mängel in nicht getesteten Artikeln übersehen werden | 100 % Vollmaßprüfung mit 100 % fehlerfreier CNC-Fertigung |
| Messauflösung | Manuelle Werkzeuge und visuelle Systeme mit ±5 μm Unsicherheit | Zeiss KMG mit 0,9 μm volumetrischer Genauigkeit |
| Prozessfeedback | Fehlende Mängel, die in der letzten Phase der Qualitätskontrolle entdeckt wurden und zu Nacharbeit oder Ausschuss führten | Prozessinterne Echtzeit-SPC-Benachrichtigung fordert Korrekturen während des Prozesses auf |
| Dokumentation | Ein generisches Konformitätszertifikat ohne nachvollziehbare Informationen | Ein vollständiger FAIR-Bericht an AS9102 zusammen mit den Materialzertifikaten und CMM-Protokollen |
Durch die Integration des Zeiss-KMG, -Spektrometers und -Profilometers in unser Qualitätskontrollsystem wird jede einzelne Komponente einer gründlichen Prüfung gemäß ISO 9001 / IATF 16949 unterzogen. Dadurch erhalten Sie einen kundenspezifischen CNC-Bearbeitungshersteller, der Ihnen CNC-Bearbeitungsqualitätssicherung mit vollständiger Rückverfolgbarkeit bietet.
Abbildung 3: CAD-zu-CNC-Produktion formt komplexe innere Hohlräume in Aluminium-Turboauspuffgehäusen für Hochleistungsfahrzeuge.
Kundenspezifischer CNC-Bearbeitungsservice von LS Manufacturing für medizinische Roboterarm-Gelenkkomponenten: Gewichtsreduzierung um 42 % und Einhaltung der Toleranz von ±0,005 mm
Unser europäischer Kunde für medizinische Robotik hatte eine Baugruppe aus 17-4PH-Edelstahl mit einem Gewicht von 450 g und einer Koaxialität der Lagerbohrung von mehr als 0,015 mm, was zu einer Überlastung des Servomotors bei 480 $/Teil führte. Nach dem Wechsel des Materials zu 7075-T6-Aluminium mit 5-Achsen-CNC-Bearbeitung und PVD-TiN-Beschichtung wurde das Gewicht um 42 % auf 261 g reduziert, der Preis um 65 % auf 165 $ gesenkt und die Durchlaufzeit in unserem One-Stop-CNC-Bearbeitungsservice für CNC-Bearbeitung von Leichtbaukomponenten.
Kundenherausforderung
Das Armgelenk des chirurgischen Roboters erforderte komplizierte Hohlräume und geneigte Löcher, die aus 17-4PH-Edelstahl gefertigt wurden. Aufgrund des Multi-Setup-Prozesses überschritt die Koaxialität 0,015 mm, obwohl sie ±0,005 mm hätte betragen sollen. Dies führte zu einer Überhitzung des Servomotors und einer verminderten Zuverlässigkeit. Bei einem Gewicht von 450 g und einem 480 $/Stückpreis hatte der Kunde Leistungs- und Kostenprobleme, die den Markteintritt verhinderten.
LS-Fertigungslösung
Anstelle von 17-4PH-Stahl haben die Ingenieure 7075-T6-Aluminium verwendet, was das Gewicht um 45 % reduzierte. Alle Teile wurden auf einer 5-Achsen-Maschine hergestellt und erforderten keine Mehrfachaufspannungen, wodurch Stapelfehler vermieden wurden. Darüber hinaus trug eine PVD-TiN-Beschichtung (2–3 μm Dicke, 2300 HV) zur Wiederherstellung der Verschleißfestigkeit bei. Somit stellte der Präzisions-CNC-Bearbeitungsservice sicher, dass alle Koaxialitätsanforderungen ohne zusätzliche Herstellungsprozesse für CNC-Bearbeitung medizinischer Teile erfüllt wurden.
Ergebnisse und Wert
Das Endgewicht betrug 261 g (−42 %), die Koaxialität blieb ±0,003 mm, während die Kosten der Einheit auf 165 $ (−65 %) gesenkt wurden. Die Vorlaufzeit wurde von 25 Tagen auf 6 Tage verkürzt. Das Gelenk hat den 1-Millionen-Zyklus-Test ohne Verschleiß bestanden; Somit wurde die Norm ISO 13485 erreicht. Sie haben den leichten Aktuator für ein Drittel des Preises erhalten und dank eines kundenspezifischen CNC-Bearbeitungsherstellers schnell die Genehmigung erhalten.
Durch die Kombination von Materialwissenschaft und 5-Achsen-Kinematik in diesem Projekt konnten wir 65 % Kosten einsparen und 76 % schneller liefern. Dieses Projekt zeigt, wie domänenspezifisches Wissen und Bereitstellung von CNC-Bearbeitungsprototypen ein Problem in einen Vorteil verwandeln können.
Möchten Sie Ihr 17-4PH-Edelstahl-Robotergelenk durch 7075-T6-Aluminium ersetzen, um eine Gewichtsreduzierung von 42 % und eine Kostenersparnis von 65 % zu erzielen? Kontaktieren Sie uns für ein individuelles CNC-Bearbeitungsangebot.
Wie verhindert man thermische Verformung und Spannungsfreisetzung bei der Bearbeitung dünnwandiger komplexer Komponenten?
Das dreistufige Verfahren – Schruppen, Spannungsarmglühen und schließlich Hochgeschwindigkeitsschlichten mit ≥70 bar Innenkühlung – hält den thermischen Verzug an Wänden von ≤1,5 mm unter 0,008 mm und vermeidet so den Verzug von 0,2 mm, der normalerweise bei dünnwandigen Teilen auftritt. Dieser Hochgeschwindigkeits-CNC-Bearbeitung garantiert Maßhaltigkeit vom ersten Durchgang an.
Dreistufige Sequenz zum Stressabbau
Beim Schruppen werden 80 % des Rohteils abgetragen; Anschließend folgt eine natürliche Alterung (24 h) oder ein Spannungsarmglühen (350°C, 2 h). Erst nach Entspannung kann mit der Hochgeschwindigkeitsbearbeitung begonnen werden. Dieser systematische Ansatz, der in den CAD-zu-CNC-Produktionsprozess implementiert wird, vermeidet die fortschreitende Verformung, die dünne Schalen zerstört.
Hochdruck-Kühlmittel und aggressive Parameter
Das mit ≥70 bar durch die Spindel geförderte Kühlmittel erreicht die Schneidzone und leitet die Wärme sofort ab. Zusammen mit Ap ≤0,1 mm und hohen Vorschubgeschwindigkeiten wird der Temperaturanstieg des Teils unter 3°C liegen. Dieser CNC-Bearbeitungsprozess garantiert keine Wärmeausdehnung und keinen Teileverzug aufgrund der erzeugten Wärme.
Dynamische Fixierung und Hochgeschwindigkeitsbearbeitung
Eine Vorrichtung, die dynamisch ausbalanciert ist und über einstellbare Kontaktpunkte verfügt, hält die dünne Wand von beiden Seiten und reduziert so Vibrationen beim Finishing. Hochgeschwindigkeits-CNC-Bearbeitung (über 18.000 U/min mit kleinen radialen Eingriffen) trägt zur Reduzierung der Schnittkräfte bei. Sie erhalten ein konsistentes Finish und eine fehlerfreie CNC-Fertigung ohne Nachrichten.
Durch den Einsatz von Spannungssequenzierung, Hochdruckkühlmittel und adaptiver Spannvorrichtung produziert dieser Präzisions-CNC-Bearbeitungsservice dünnwandige Komponenten mit einer Verformung von weniger als 0,008 mm im ersten Versuch. Der stressfreie CNC-Bearbeitung reduziert Versuch-und-Irrtum-Zyklen, um einwandfreie Teile für geschäftskritische Gehäuse und Gehäuse herzustellen.

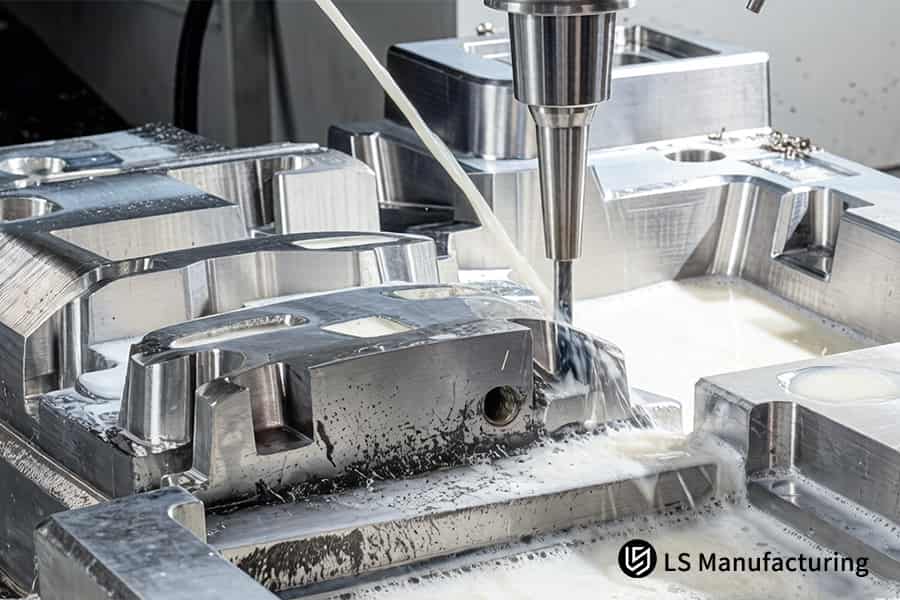

Abbildung 4: Pünktlicher CNC-Lieferservice stellt Präzisionsbolzenaugen an Aluminium-Turboladerkomponenten für Hochdrucksysteme fertig.
Wie wählt man einen zuverlässigen Hersteller kundenspezifischer CNC-Bearbeitung aus, um eine stabile langfristige Lieferkette aufzubauen?
Die Wahl eines Herstellers mit mehr als 80 hochpräzisen 4/5-Achsen-Maschinen, NDA-Verfahren und Skalierbarkeit der Produktion von 1 bis 100.000 Artikeln ist der Schlüssel zum Aufbau einer robusten Lieferkette. Durch die Zusammenarbeit mit einem Hersteller kundenspezifischer CNC-Bearbeitung erhalten Sie Kapazitätselastizität und MES-Überwachung in Echtzeit – und durch den Zugriff auf CNC-Bearbeitungsangebote bleibt die Budgetierung von Anfang an klar.
Kapazitätselastizität vom Prototyp zum Volumen
- 80+ mehrachsige Maschinen: Niemand in der Warteschlange stecken bleiben; Ihrem Einzelstück und Ihrer 100.000-teiligen Charge steht die gleiche Produktionsfläche zur Verfügung.
- Flexible Planung: Im Notfall wird Ihr Auftrag durch die MES-Planung priorisiert, wodurch die 40% Strafe auf die Vorlaufzeit, die fragmentierte Hersteller oft verlangen (PMI 2025) entfällt.
- Verfügbarer Materialbestand: Um 5-7 Tage verkürzte Lieferzeiten für unedle Metalle und Kunststoffe in unserem Lagerbestand ermöglichen CNC-Bearbeitung in kleinen Stückzahlen läuft ohne Mindestanforderungen.
Qualitätssysteme schützen Ihr geistiges Eigentum und Ihre Ergebnisse
- Vollständiger NDA-Lebenszyklus: Verschlüsselung und Zugriffskontrolle aller Dokumente stellen sicher, dass Ihre proprietären Designs sicher und geschützt bleiben.
- ISO 9001 / IATF 16985-Konformität: In-Prozess-SPC und Zeiss CMM (0,9 Mikrometer) für jedes Merkmal und vollständige Rückverfolgbarkeit für jede Sendung.
- Null-Fehler-Verpflichtung: Die Erstmusterprüfung reduziert die Qualifikationsrisiken nahezu auf Null für einen CNC-Bearbeitungsservice aus einer Hand.
Langfristige Partnerschaft mit bewährter Zuverlässigkeit
- DFM in Angeboten eingebettet: Ingenieure optimieren die Herstellbarkeit, bevor das Metall geschnitten wird, und vermeiden so die Kosten für Designüberarbeitungen.
- Pünktliche Liefergarantie: 99,8 % Compliance-Rate im Vergleich zu 85 % in der Branche; Dieser pünktlicher CNC-Lieferservice schützt Ihren Fertigungsplan.
- Jährliche Kostenpläne: Materialänderungen oder Prozessmodifikationen reduzieren die Kosten pro Teil um 5-8 %.
Mit der Kapazität von über 80 Maschinen, dem umfassenden Qualitätssystem und der skalierbaren Produktion schaffen Sie eine flexible Lieferkette, die ungehindert auf Wachstum reagiert. Als Ihr CNC-Bearbeitungsdienste in China bieten wir Ihnen Sicherheit, pünktliche Lieferung und niedrigere Gesamtkosten – was eine vertragliche Vereinbarung eher vorteilhaft als riskant macht.
FAQs
1. Welche geometrischen Abmessungen und Toleranzen (GD&T) kann LS Manufacturing bei der CNC-Bearbeitung erreichen?
LS Manufacturing verfügt über standardmäßige Bearbeitungstoleranzen von ±0,01 mm, und für kritische Teile wie Passlöcher und Lagersitze kontrollieren fünfachsige Präzisionsschleif- und Fräsmethoden präzise die Toleranz von ±0,002 mm, was die anspruchsvollen GD&T-Standards für Medizin- und Luft- und Raumfahrtteile perfekt erfüllt.
2. Welche Dateiformate sollte ich einreichen, um ein genaues Angebot für die CNC-Bearbeitung zu erhalten?
Um in 2 Stunden ein genaues Angebot zu erhalten, benötigen wir Dateien im 3D-Format, zum Beispiel STEP, IGES oder X_T, sowie eine 2D-PDF-Zeichnung, die alle Informationen zu Toleranzen, Gewinden und Anforderungen an die Oberflächenbehandlung enthält. LS Manufacturing wahrt während des gesamten Prozesses strenge Vertraulichkeit.
3. Wie geht LS Manufacturing mit Spannungsverformungen bei der CNC-Bearbeitung von Aluminium um?
Beanspruchungsbedingte Verformungen können durch eine Spannungsarmglühen-Wärmebehandlung, die nach der Grobbearbeitung erfolgt, mit Hochgeschwindigkeitsbearbeitung und dynamischer Kompensationstechnologie in mehreren Durchgängen behoben werden, um jegliche Restspannung zu beseitigen, sodass langspannige oder dünnwandige Aluminiumlegierungskomponenten dauerhaft formstabil bleiben.
4. Kann LS Manufacturing spezielle technische Kunststoffe wie PEEK oder PTFE mit hoher Präzision verarbeiten?
Ja. Durch die spezielle Geometrie der Werkzeuge und das spezielle Kühlsystem ist LS Manufacturing in der Lage, plastische Verformung, Grate und Überhitzung von PEEK und anderen Spezialkunststoffen während der Bearbeitung zu vermeiden und enge Toleranzen der PEEK-Komponenten ±0,008 mm zu erreichen.
5. Welche Oberflächenveredelungen sind für medizinische oder Luftfahrtkomponenten bei LS Manufacturing verfügbar?
Eine Komplettlösung für die Nachbearbeitung umfasst Oberflächenbearbeitung mit einer Rauheit Ra 1,6–3,2 Mikrometer, Sandstrahlen, Eloxieren Typ 2/3, Elektropolieren, Passivierung, elektrolose Vernickelung und PVD-Beschichtung sowie eine vollständige Qualitätsprüfung und Korrosionstestberichte.
6. Wie stellt LS Manufacturing eine pünktliche Lieferung für schnelle Prototypen und Kleinserienbestellungen sicher?
Die Lieferung wird durch einen flexiblen Produktionsplan rund um die Uhr gewährleistet, der über ein intelligentes MES-System gesteuert wird, das die Verfolgung der Maschinenverfügbarkeit in Echtzeit ermöglicht, zusammen mit einem internen Verarbeitungs- und Inspektionsprozess aus einer Hand, was zu einem weltweiten Versand dringender Prototypen innerhalb von 3-5 Tagen führt.
7. Wie werden Prototypenfehler beim Übergang vom CAD-Design zur Massenfertigung vermieden?
Prototypfehler können verhindert werden, indem eine DFM-Analyse und Simulation des Massenproduktionsprozesses durchgeführt wird, während beim Prototyping Formvorrichtungen und eine SPC-Datenanalyse verwendet werden, um sicherzustellen, dass die Qualität von Prototypen 100 % mit massenproduzierten Teilen übereinstimmt.
8. Stellt LS Manufacturing zu jeder Lieferung einen vollständigen CMM-Qualitätsprüfbericht (Consumer Marking) zur Verfügung?
Ja. LS Manufacturing garantiert einen kostenlosen First Article Inspection (FAI)-Bericht zusammen mit volldimensionalen KMG-Messdaten und einem Material- und Wärmebehandlungsqualifikationszertifikat für jede Charge, was eine fehlerfreie Lieferung ohne jegliche Probleme für Einkaufs- und Qualitätsteams garantiert.
Zusammenfassung
Präzise DFM-Eingriffe, Prozesskontrolle im Mikrometerbereich und eine Lieferkette aus einer Hand für eine einwandfreie Lieferung von CNC-Bearbeitungsdienstleistungen von CAD sind erforderlich, um die Qualität sicherzustellen. Mit 5-Achsen-CNC-Bearbeitungstechnologie, temperaturgesteuerter KMG-Maschine und umfangreicher Erfahrung mit Spezialmaterialien liefert LS Manufacturing pünktlich Tausende von Präzisionsteilen an Kunden aus den Bereichen Medizin, Automobil und Luft- und Raumfahrt.
Sie haben Probleme mit der Teiletoleranz, Abweichungen bei der Nachbearbeitung oder mit Lieferanten? Klicken Sie auf „Kostenloses Angebot erhalten“, um Ihre 3D-CAD-Modelle hochzuladen. Das Ingenieurteam erstellt Ihnen innerhalb von 2 Stunden kostenlos einen detaillierten Kostenvoranschlag und eine DFM-Analyse.
