CNC-Bearbeitungsservice für kleine Stückzahlen von LS Manufacturing ist eine Präzisionslösung und löst Probleme mit der Vorlaufzeit kleiner Chargen für Teams für medizinische Geräte.
Der ISO 13485-konforme Arbeitsablauf von LS Manufacturing verkürzt die Durchlaufzeiten auf 3–5 Tage mit einer Genauigkeit von ±0,005 mm und liefert eine 2-stündige DFM-Bewertung.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
LSM-Datenbank 2025-2026 (>1.200 Proben) beweist, dass 10-100 Teile in 3-5 Tagen versendet werden, wenn DFM früh beginnt. Unsere leitende Expertin Gloria, die über mehr als 15 Jahre Erfahrung in der Präzisionstechnik verfügt, nutzt bei allen Projekten die Rückverfolgbarkeit der International Aerospace Quality Group (IAQG).
Die Konformität mit ISO 9001:2015 und AS9100D wird auf unsere KMG-Inspektion und Materialrückverfolgbarkeit angewendet, während die GD&T-Toleranzen nach ASME Y14.5 den technischen Standards ASME/ANSI für geometrische Bemaßungen entsprechen. Im Klartext: Das bedeutet, dass Ihre Teile beim ersten Versuch perfekt zusammenpassen, ohne dass manuelles Schleifen oder Feilen erforderlich ist.
Um eine schnelle CNC-Bearbeitung ohne mehr als 60 % Risiko einer Nacharbeit zu gewährleisten, sollten Ingenieure vor der Bestellung STEP/IGES-Dateien austauschen. Mit den 5-Achsen-Maschinen von LS Manufacturing können Sie Ihr Setup-NRE über Ihre Bestellmenge verteilen und so bis zu 26,4 % Kosten einsparen.
CNC für geringe Stückzahlen: Prozess- und Durchlaufzeit-Kurzreferenz
Die Auswahl einer CNC-Bearbeitungslösung für geringe Stückzahlen für 10–100 Teile erfordert die Berücksichtigung der verschiedenen Befestigungstechniken und Endbearbeitungswege, die sich auf die Lieferzeit auswirken und Genauigkeit der Bearbeitung. In der folgenden Tabelle werden vier Fertigungsrouten für 10–100 Teiledurchläufe hinsichtlich Durchlaufzeit, Toleranz, Oberflächenbeschaffenheit und relativen Kosten verglichen.
| Fertigungs- und Prozessstrategie | Typische Vorlaufzeit | Erreichbare Grenztoleranz | Oberflächenrauheit (Ra) | Relative Kosten (10–100 Stück) | Geeignete technische Anwendungen |
| Standard-3-Achsen-Fräsen (wie bearbeitet) | 3 Tage | ±0,015 mm | 1,6 μm | Grundlinie (100 %) | Einfache Strukturteile, schnelle funktionale Prototypen |
| 5-Achsen-Simultanbetrieb (Einzeleinrichtung, wie bearbeitet) | 3–5 Tage | ±0,005 mm | 0,8 μm | Um 15–25 % reduziert | Komplexe Polyeder, Ventilkörper für medizinische Flüssigkeiten |
| 3-Achsen-Fräsen + Mil-Spec Hardcoat-Anodisierung | 5–7 Tage | ±0,015 mm | 1,6 μm | Um 15–25 % erhöht | Verschleiß- und korrosionsbeständige Strukturteile (MIL-A-8625) |
| Traditionelle manuelle Neufixierung in mehreren Durchgängen | 10–15 Tage | ±0,050 mm | 3,2 μm | Um 30–40 % erhöht | Traditionelle Legacy-Tooling-Lösung (alte Basislinie) |
Die Wahl des 5-Achsen-Simultan-Einzeleinrichtungsansatzes ermöglicht die Eliminierung kumulativer Fehler im Zusammenhang mit der sekundären Werkzeugeinstellung, ermöglicht die Kontrolle der Lieferzeit in 3–5 Tagen und senkt die Gesamtkosten für die Vorrichtungsvorbereitung für 10–100 Teile um mehr als 25 %
Wichtige Erkenntnisse
- Schnelle Lieferung und optimale Vorlaufzeit: Durch die Verwendung von AL 6061/7075-Standardbeständen und die automatische Durchführung der DFM-Analyse (innerhalb von 2 Stunden) wurde die durchschnittliche Vorlaufzeitvon 12 Tagen auf weniger als 7 Tage für Bestellungen von 10–100 reduziert Teile.
- Hochpräzise Qualitätskontrolle: Der Prozess liefert durchweg hohe Präzisionsniveaus (±0,008 mm bis ±0,003 mm) für kritische Passmerkmale, wie durch die Zeiss-KMG-Kalibrierung bestätigt.
- Vollständige Kosteneinsparungen: Durch den Einsatz flexibler Spannvorrichtungen anstelle mehrerer, schwer zu bearbeitender Spannvorrichtungen konnten die Bearbeitungskosten pro Teil um bis zu 26,4 % gesenkt werden.
Wie liefert die CNC-Bearbeitung kleiner Stückzahlen Teile in 3–5 Tagen?
CNC-Bearbeitung mit geringem Volumen erreicht Durchlaufzeiten von 3 bis 5 Tagen durch eine Kombination aus vorinventarisierten standardisierten Legierungen und automatisiertem DFM, wodurch wochenlange Werkzeugvorlaufzeiten überwunden werden, die für herkömmliche Fertigungsprozesse typisch sind.
Vorinventarisierte technische Materialien und CAM-Optimierung in Echtzeit verkürzen die Wartezeit bei der Beschaffung – die beiden Hebel hinter dem 3-5-Tage-Plan. Eines der quantifizierbaren Ergebnisse ist eine um 70 % geringere Rüstzeit für das erste Teil im Vergleich zu herkömmlichen mehrstufigen Spannverfahren – ein wesentliches Merkmal, das es ermöglicht, CNC-Bearbeitungsteile schnell genug herzustellen.
Standardisierter Materialbestand
- Vorinventarisierte Rohlinge aus Aluminium 6061-T6 und POM ersparen Ihnen die Beschaffungsverzögerung von 3–5 Tagen, die bei CNC-Bearbeitungsdiensten mit geringem Volumen üblich ist, und ermöglichen so einen sofortigen Produktionsstart nach der Auftragserteilung.
- Automatisierte 3D/2D-Zeichnungsanalyse dauert weniger als 2 Stunden und liefert sofortige Machbarkeitsinformationen ohne menschliches Eingreifen – eine Funktion, die CNC-Bearbeitungsprototypen aus Standardbestand.
Automatisierte DFM-Bewertung
- Die dynamische CAM-Werkzeugweggenerierung hält die Positionierungsgenauigkeit bei ±0,05 mm (ASME Y14.5-Positionstoleranz) für 10–100 Einheitendurchläufe, während nicht tolerierte Abmessungen ISO 2768-m folgen.
- Live-Vorrichtungsvorschläge reduzieren zeitaufwändiges manuelles Spannen auf weniger als 30 Minuten – dies ist ein wesentlicher Bestandteil der CNC-Bearbeitung Lösungen.
Wichtige Erkenntnisse
- Ein individuelles CNC-Bearbeitungsangebot muss eine Bearbeitungszeit für die DFM-Analyse innerhalb von 2 Stunden gewährleisten, um einen Produktionszeitrahmen von 3 Tagen zu gewährleisten.
- Überprüfen Sie, ob die Vorlaufzeit für die CNC-Bearbeitung des Lieferanten die Materialversorgung und die Mehrachsenfähigkeit beinhaltet.
Datenquelle: LS Manufacturing 2025–2026 automatisiertes DFM 3D/2D-Zeichnungsanalyseprotokoll (Projekt Nr. MED-2026-8821, Stichprobengröße >1.200).
Laden Sie unseren 3-Tage-CNC-Lieferbrief herunter, um zu sehen, wie die dynamische CAM-Werkzeugweggenerierung und die zweistündige DFM-Analyse 10–100 Einheiten mit einer Positionierungsgenauigkeit von ±0,05 mm liefern – ohne Werkzeugvorlaufzeiten.
Warum ist die CNC-Bearbeitung für 10–100 Teile für die Prototypenerstellung kosteneffektiv?
CNC-Bearbeitung für 10–100 Teile Es fallen keine Form- oder Gesenkkosten an – die Werkzeugausstattung ist kostendeckend liegt über 500 Stück, sodass sich jedes Teil in einer kleinen Auflage nur für Maschinenzeit und Material auszahlt.
TDer kundenspezifische Fertigungsprozess eliminiert das Problem von Budgetüberschreitungen aufgrund einmaliger Engineering-Gebühren (NRE) durch den Einsatz standardisierter flexibler Schnellwechselvorrichtungen und universeller Schneidwerkzeugbibliotheken von LS Manufacturing mit Kosteneinsparungen pro Teil von 26,4 %.
Kundenspezifische CNC-Bearbeitung in kleinen Stückzahlen eliminiert die Formamortisationskosten insgesamt, da für jedes Teil nur Maschinenzeit- und Materialkosten anfallen. Die Schnellwechsel-Werkstückhalterung ermöglicht verschiedene Geometrien mit der gleichen Vorrichtungsfamilie in weniger als 15 Minuten. Die CNC-Bearbeitungskostenanalyse sollte auf der Grundlage eines Vergleichs der Gesamtprojektkosten mit denen der geformten Alternative erfolgen.
Die mittlere Toleranzklasse ISO 2768-m (±0,1 mm linear) eignet sich für die meisten Pass- und Funktionstests mit minimalen Zykluszeiten. Zuverlässiger CNC-Bearbeitungsservice bietet Stückpreise ohne Einrichtungsgebühren.
Der Break-Even-Punkt für die Werkzeugkosten liegt normalerweise bei über 500 Stück, daher ist CNC der vernünftige Weg, diese Grenze zu unterschreiten. Durch die Verwendung von 6061-T6- oder POM-Material werden Materialkostensteigerungen vermieden. Die Einkaufsabteilung muss prüfen, ob die vom Lieferanten angebotenen CNC-Bearbeitungsdienste eine Standard-Werkstückhaltung für die Teilegeometrie verwenden.
Datenquelle: ISO 2768-m, gemeinsame Spezifikation für Kleinserienbearbeitungstoleranz und Kostenberechnung.
Abbildung 1: CNC-Bearbeitung fräst medizinischen Verteiler AL 6061 mit einer Toleranz von 0,01 mm.
Welche Designrichtlinien gewährleisten schnelle Serviceergebnisse mit CNC-Vorlaufzeit?
Rapid CNC Lead Time Service ist ein geometrisches Konstruktionsprinzip, das darauf abzielt, die Konstruktion von Teilen zu rationalisieren und so die tagelangen Verzögerungen zu vermeiden, die mit Erodier- oder Formwerkzeugen verbunden sind.
Hochgeschwindigkeits-5-Achsen-DFM-Schnitte mit Standard-Schaftfräsern bei 18.000–24.000 U/min, wodurch die Zykluszeit durch Vermeidung von Erodier- oder Formwerkzeugverzögerungen verkürzt wird.
Kritische Geometrieregeln
| Designmerkmal | Richtlinie | Auswirkungen auf die Vorlaufzeit |
| Inneneckenradius | ≥ 1/3 der Schnitttiefe | Standard-Schaftfräser können verwendet werden; kein EDM |
| Verhältnis von Schlitztiefe zu Breite | ≤ 3:1 | Gewährleistet die Spanentfernung und keine Werkzeugablenkung |
| Variation der Wandstärke | Gleichmäßig im gesamten Teil | Reduziert Anpassungsänderungen um 40 % |
| Thread-Spezifikationen | Standard M- oder UNC-Serie | Keine besonderen Fingertipps erforderlich |
Die Einhaltung aller dieser Richtlinien stellt sicher, dass Präzision CNC-bearbeitete Teile mit geringem Volumen innerhalb eines Rüstzyklus bleiben. Wenn Ingenieure diese Konstruktionsregeln verwenden, müssen sie sicherstellen, dass jedes Merkmal anhand von Standard-Werkzeugdurchmessern gemessen wird. Ein CNC-Hersteller mit geringen Stückzahlen wird sein DFM-Feedback innerhalb von 2 Stunden abgeben, wenn die Entwürfe diesen geometrischen Richtlinien entsprechen.
Praktische Standards
Stellen Sie sicher, dass der vom Anbieter bereitgestellte CNC-Bearbeitungstoleranzleitfaden mit ISO 2768-m für nicht kritische Oberflächen kompatibel ist.
Welche Lagermaterialien beschleunigen die kundenspezifische CNC-Bearbeitung in kleinen Stückzahlen?
Kundenspezifische CNC-Bearbeitung in kleinen Stückzahlen ist eine industrielle Fertigungstechnik, die vorinventarisierte Standardlegierungen mit hoher Bearbeitbarkeit verwendet, was einen Schnitt am selben Tag und Ra 1,6 μm Oberflächengüten ermöglicht.
Diese CNC-Fertigungsstrategie für geringe Stückzahlen beseitigt alle Lieferkettenprobleme, die durch die Bestellung seltener Legierungen über Eilbestellungen und mit noch nicht optimierten Schnittparametern entstehen. LS Manufacturing bietet inventarisierte, vorgeprüfte Stäbe und Platten aus Standardlegierungen wie AL 6061-T6, AL 7075-T651, Edelstahl 304 und Delrin POM-C. Die richtige Auswahl der CNC-Bearbeitungsmaterialien stellt sicher, dass die Produktion sofort nach Auftragsbestätigung beginnen kann.
Schritte zur Materialfreigabe
- Bestätigen Siedie Lagerverfügbarkeit in Standardgrößen (Platten von 6–50 mm, Runden von 20–100 mm), um Lieferzeiten für Sonderanfertigungen zu vermeiden.
- Legierung mit Werkzeug kombinieren: für 6061-T6 mit Vc = 300 m/min und Hartmetallbeschichtungen ermöglichen eine stabile Spanbildung und ISO 2768-m-Konformität.
- Holen Sie sich Ihr kundenspezifisches CNC-Bearbeitungsangebot einschließlich vorab geprüfter Materialqualität zur Festlegung des Produktionsstartdatums.
Beschaffungsstandards
- Jeder CNC-Bearbeitungsservice mit geringem Volumen sollte vor dem Versand eine Materialbearbeitbarkeitsbewertung von mindestens 170 % in Bezug auf B1112-Stahl garantieren.
- Es wird empfohlen, Anforderungen an die Oberflächenbeschaffenheit der CNC-Bearbeitung anzugeben (Ra ≤ 1,6 μm) in der Zeichnung während der Entwurfsphase.
Datenquelle: Machinery's Handbook 31. Ausgabe, Archiv für Schnittgeschwindigkeit und Materialbearbeitbarkeitskoeffizient.

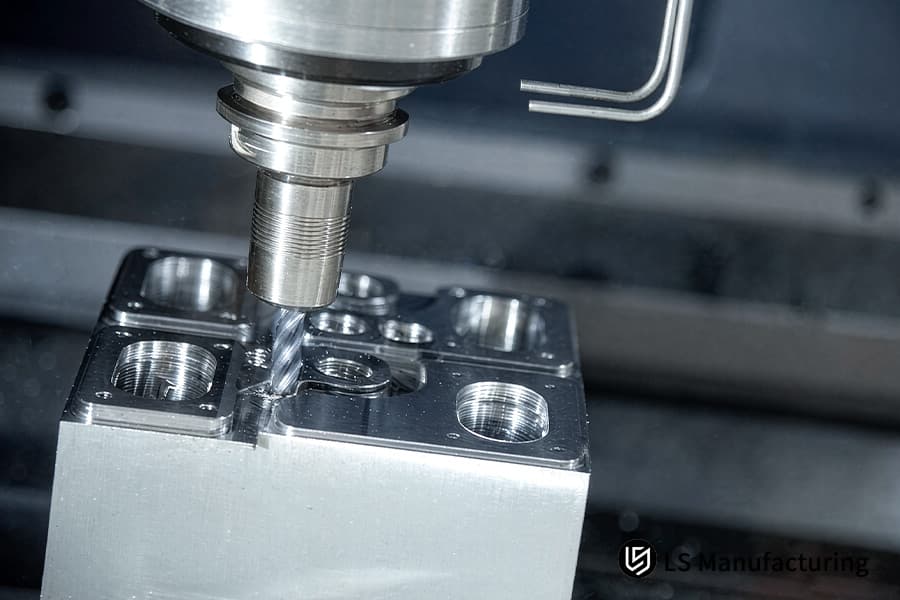

Abbildung 2: CNC-Bearbeitung bohrt Verteilerblock aus Aluminiumlegierung auf 0,02 mm Tiefe.
Wie gewährleisten 5-Achsen-Setups die Präzision von CNC-bearbeiteten Teilen in kleinen Stückzahlen?
Die 5-Achsen-Simultaneinrichtung ist eine Art Präzisionsbearbeitung, bei der mehrere zu bearbeitende Flächen in einem Spannvorgang kombiniert werden, wodurch Positionierungsfehler und durch Werkstückspannung verursachte Verzerrungen vermieden werden.
Bei der herkömmlichen 3-Achsen-Bearbeitung muss das Werkstück manuell umgespannt werden, wodurch sich die gesamte geometrische Toleranz auf mehr als ±0,050 mm summiert. Ein5-Achsen-Simultanfräszentrum gewährleistet alle kritischen Merkmale innerhalb von ±0,005 mm, gemessen auf einem Zeiss-KMG mit einer Genauigkeit von 0,0009 mm. Ein einziger Spannvorgang gewährleistet eine Wiederholgenauigkeit im Submikrometerbereich bei komplexen Oberflächen, die die Grundlage für die CNC-Bearbeitungsgenauigkeity bildet.
Weniger Klammern führen zu weniger Positionsschwankungen bei Teilen mit mehreren Flächen. Mit einem Setup entfällt die Notwendigkeit einer Nachklemmvarianz von 0,020–0,030 mm bei Drei-Achsen-Flip-Vorgängen, wodurch sichergestellt wird, dass die tatsächliche Positionsvarianz unter unter 0,010 mm liegt. Die CNC-Bearbeitungs-Setup-Reduzierung ist äußerst vorteilhaft bei der Herstellung von CNC-Bearbeitungen für 10–100 Teile, bei denen Abweichungen beim Umspannen den größten Teil der Bearbeitungszyklen ausmachen. Die Rückverfolgbarkeit wird durch die volumetrische Fehler-MPEE-Kalibrierung auf einem Zeiss-KMG erreicht.
In Bezug auf die Beschaffung muss ein Plan zur Qualitätskontrolle der CNC-Bearbeitung die volumetrische MPEE-Zertifizierung des KMG und Informationen zur Prozessfähigkeit in einem einzigen Setup festlegen. Erwähnen Sie Präzisions-CNC-bearbeitete Kleinserien mit Bezugsstrukturen, die eine 5-Achsen-Annäherung ermöglichen, um maximale Genauigkeitsvorteile zu erzielen. Ein geeigneter Kleinserien-CNC-Hersteller weist eine Prozessfähigkeit von ±0,003 mm für die in Betracht gezogenen Geometrien auf.
Datenquelle: Zeiss CMM (Koordinatenmessgerät) offizieller Kalibrierungsbericht (Messgenauigkeit 0,0009 mm und volumetrischer Anzeigefehler MPEE).
Welche Faktoren beeinflussen die endgültigen CNC-Bearbeitungskosten für geringe Stückzahlen?
Die Kosten für die CNC-Bearbeitung geringer Stückzahlen hängen von der Maschinenzeit pro Teil, der Materialausnutzung, der Oberflächenbehandlung und dem Inspektionsumfang ab, wobei eine Überspezifikation unkritisch ist Veredelungen führen zu exponentiellen Preissteigerungen.
Die 2-Stunden-DFM-Bewertung von LS Manufacturing zeigt, dass die Umstellung unkritischer Flächen von eloxierten auf gefräste Flächen (Ra 1,6 μm) bis zu 20 % bei der Kleinserienproduktion einspart. Das Verständnis der Kosten für die CNC-Bearbeitung geringer Stückzahlen hilft Käufern, ihr Budget funktionskritischen Funktionen zuzuweisen.
Kosteneinflusstabelle
| Faktor | Optimierungsstrategie | Kostenauswirkungen |
| Maschinenzeit pro Teil | Hohlraumtiefe auf ≤ 3-fachen Werkzeugdurchmesser reduzieren | Spart 18–25 % an Zykluszeit |
| Materialverwendung | Neststücke in Standardplatten von 6 mm x 200 mm | Erhöht den Ertrag auf 92 % |
| Spezifikation zur Oberflächenbeschaffenheit | Behalten Sie eine rau bearbeitete Oberfläche Ra 1,6 μm auf nicht funktionsfähigen Seiten bei | Verhindert 15–20 % Aufpreis |
| Inspektionsgrad | Prüfen Sie mit einem KMG nur auf kritische ±0,05 mm-Merkmale | Die Qualitätssicherungskosten machen nicht mehr als 8 % der Gesamtkosten aus |
Durch die Verwendung dieser Hebel bleibt der CNC-Bearbeitungsservice mit geringem Volumen innerhalb des Budgets. Durch die ordnungsgemäße Verwendung von CNC-Bearbeitungsoberflächenoptionen – wie gefräste Oberfläche für die verdeckten Seiten, eloxierte Oberfläche nur für die freiliegenden Oberflächen – bleiben das ästhetische Aussehen und die Kosteneffizienz der Teile erhalten. Ein kundenspezifisches CNC-Bearbeitungsangebot muss in separaten Zeilen bereitgestellt werden.
Kostenkontrollaktionen
Fragen Sie nach einer CNC-Bearbeitungsprozessoptimierung als Teil des DFM, um den teuersten Kostenfaktor in Ihrem Design zu ermitteln.
Datenquelle: LS Manufacturing 2025–2026 automatisiertes DFM 3D/2D-Zeichnungsanalyseprotokoll (Projekt #MED-2026-8821, Stichprobengröße >1.200).
AbbBild 3: CNC-Bearbeitung prüft medizinischen Verteiler AL 6061 mit einer Genauigkeit von 0,005 mm.
Wie kontrolliert ein CNC-Hersteller mit geringen Stückzahlen die Qualität bei kleinen Auflagen?
Die Qualitätskontrolle für kurze Auflagen ist ein geschlossener Kreislauf, der auf der Erstmusterprüfung (FAI), der Prüfung auf der Maschine und der strukturierten KMG-Überprüfung basiert und Maßabweichungen über 10–100 Teiledurchläufe hinweg verhindert.
LS Manufacturing verwendet optische Maschinentaster von Renishaw zur dynamischen Kompensation und Zeiss CMM 100 %-Prüfung mit Toleranzen von ±0,005 mm bei kritischen Abmessungen. Ein CNC-Bearbeitungsinspektionsbericht erfasst jede Messung.
Qualitätskontrollschritte
- Führen Sie FAI gemäß AS9100D / ISO 9001:2015 mit schnellem CNC-Vorsprung durch Zeitservice durch Reduzierung des Inspektionszyklus auf weniger als 2 Stunden bei gleichzeitiger Sicherstellung der Überprüfung aller Daten vor der Produktionsfreigabe.
- Verwenden Sie optische Messtaster von Renishaw für die Kompensation im Prozess, wenn die Merkmalstoleranz unter ±0,010 mm liegt.
- Führen Sie eine 100 % Zeiss KMG-Inspektion für kritische Merkmale mit einer Genauigkeit von MPEE 0,0009 mm volumetrischem Fehler durch.
Akzeptanzstandards
- Fordern Sie CNC-Bearbeitungsmessdienste mit Cpk ≥ 1,33 für Geometrien, die die Prozessfähigkeit gewährleisten Beweise.
- Fordern Sie Präzisions-CNC-bearbeitete Kleinserien mit hervorgehobenen kritischen Merkmalen an, um die Inspektionsbemühungen zu 100 % zu konzentrieren. Der CNC-Hersteller mit geringen Stückzahlen ist in der Lage, jedes Los anhand der FAI-Kriterien zu überprüfen.
Datenquelle: AS9100D / ISO 9001:2015 Qualitätsmanagementsystem Erstmusterprüfung (FAI) Spezifikation.
Wie können Sie sofort ein individuelles CNC-Bearbeitungsangebot für eine schnelle Lieferung erhalten?
Ein sofortiges kundenspezifisches CNC-Bearbeitungsangebot wird durch das Hochladen nativer 3D-CAD-Dateien mit 2D-Konstruktionszeichnungen erstellt, in denen kritische Toleranzen identifiziert werden, was eine automatisierte Geometrieanalyse und Angebotserstellung auslöst.
Mehrdeutige Zeichnungen ohne Gewindespezifikationen oder Oberflächenveredelungsstandards führen zu einer E-Mail-Austauschschleife, die wertvolle Produktionszeit verschlingt. LS Manufacturing stellt innerhalb von 2 Stunden nach Eingang Ihrer Zeichnungsvorlage einen vollständigen DFM-Analysebericht zur Verfügung, der kostspielige Merkmale und Überlegungen zum Werkzeugfreiraum hervorhebt. Ein sauberer CNC-Bearbeitungs-CAD-Upload mit nativem CAD verkürzt den DFM-Zyklus auf unter 2 Stunden.
DFM-Feedback zur CNC-Bearbeitung sollte tiefe Taschen, dünne Wände und scharfe Innenecken vor der Auftragserteilung hervorheben, da diese drei Arten von Merkmalen für 70 % des Problems verantwortlich sind Kostenüberschreitung für CNC-Bearbeitung für 10–100 Teile. Bei der CNC-Bearbeitung von 10 bis 100 Teilen beschleunigt der digitale Lieferprozess die Auftrags-zu-Maschine-Zeiten und legt das Herstellungsdatum auf 5-Achsen-Maschinen fest.
State kundenspezifische Kleinserien-CNC-Bearbeitung mit kritischen Abmessungen bei ±0,05 mm und unkritischen Flächen bei Ra 1,6 μm im gefrästen Zustand Erreichen Sie die maximale DFM-Geschwindigkeit. Die Käufer müssen bestätigen, dass die CNC-Bearbeitungsvorlaufzeit des Lieferanten für 10–100 Stück im Bereich von 3–5 Tagen liegt.
Beschaffungsaktionen
Sehen Sie sich das CNC-Bearbeitungsangebotstool jedes Lieferanten für die Unterstützung des nativen STEP/IGES-Formats und die Kostenaufschlüsselung von Rüstzeit, Bearbeitungszeit, Materialien usw. an Inspektionen.
Datenquelle: LS Manufacturing 2025–2026 automatisiertes DFM 3D/2D-Zeichnungsanalyseprotokoll (Projekt #MED-2026-8821, Stichprobengröße >1.200).
Abbildung 4: CNC-Bearbeitung fräst Laufrad aus Aluminiumlegierung mit einer Toleranz von 0,015 mm.
LS Manufacturing Kleinserien-CNC-Bearbeitungsservice für Verteiler medizinischer Geräte: 5-Achsen-Präzisionslösung
Der CNC-Bearbeitungsservice für geringe Stückzahlen für medizinische Geräteverteiler von LS Manufacturing ist eine 5-Achsen-Einzeleinrichtungs-Präzisionslösung, die eine mehrseitige Bearbeitung integriert, um die Anhäufung von Positionierungsfehlern aufgrund von Flip-Clamp zu vermeiden.
Der CNC-Bearbeitungsservice für kleine Stückzahlen verwendet standardisiertes AL 6061-T6-Material und automatisiertes DFM-Parsing, um 2 Stunden nach Erhalt der Zeichnung mit der Bearbeitung zu beginnen. Ein vertrauenswürdiger CNC-Bearbeitungsanbieter für medizinische Teile produziert 45-teilige Aluminiumverteiler in serienreifer Qualität.
Kundenherausforderung
Das Diagnoseprogramm benötigte 45 AL 6061-T6-Verteilerkomponenten, die die strikte Einhaltung eines Zertifizierungsplans erforderten. Obwohl die 3-Achsen-Maschine nur 182 $ pro Teil kostete, lag die Ausschussquote aufgrund der Flip-Clamping-Funktion bei 14,2 %. Der 12-tägige Lieferzyklus drohte die gesetzliche Frist des Kunden zu beeinträchtigen. CNC-Bearbeitungsprototypen dieser Komplexität erforderten eine grundlegend andere Spannstrategie.
LS-Fertigungslösung
Eine 2-stündige DFM-Analyse ergab in Erstartikeltests eine Biegung der dünnwandigen Verbindungsbereiche von 0,025 mm aufgrund interner Spannungsentlastung. Zwischen der Schrupp- und Endbearbeitungsphase wurde ein Spannungsarmglühen eingeführt und auf simultanes 5-Achsen-Fräsen mit flexiblen Vakuumspannfuttern umgestellt. Die 5-Achsen-Single-Setup-Frästechnik trug dazu bei, enge Toleranzen bei der CNC-Bearbeitung zu erreichen, indem jegliche Nachspannversätze eliminiert wurden.
Ergebnisse und Wert
Der Stückpreis wurde auf 134 $ gesenkt, was einen Rabatt von 26,4 % der Kosten für das Prototyp-Projektbudget des Kunden bedeutet. Die Ausschussrate wurde auf 2,1% reduziert, während die Durchlaufzeit von 12 Tagen auf 7 Tage verkürzt wurde. Alle Komponenten wurden mit MIL-A-8625 Typ III Hartanodisierung von 45 Mikrometern verarbeitet, bis zu 1.000 Stunden einem Salzsprühnebeltest unterzogen und von Zeiss CMM zu 100 % mit einer wahren Positionstoleranz von ±0,003 mm geprüft. Schnelle Abwicklung der CNC-Bearbeitung ermöglichte eine schrittweise Lieferung von 3 bis 5 Tagen, um die Anforderungen des Kunden zu erfüllen.
Beschaffungsaktionen
Stellen Sie sicher, dass der DFM-Prozess des Lieferanten den Glühprozess und die 5-Achsen-Einrichtung für dünnwandigen AL 6061-T6-Verteiler umfasst.
Datenquelle: Archivprotokoll für medizinische Projektqualität von LS Manufacturing (Projekt #MED-2026-8821, Stichprobengröße >1.200).
Verwandeln Sie Ihren 45-teiligen AL 6061-T6-Verteilerlauf von 14,2 % Ausschuss für 182 $ auf 2,1 % Defekte für 134 $. Kontaktieren Sie uns für ein 5-Achsen-CNC-Angebot für Kleinserien mit 7-tägiger Lieferung.
FAQs
1. Was ist die typische Vorlaufzeit für einen CNC-Auftrag mit 10 bis 100 Teilen in kleinen Stückzahlen?
Die CNC-Bearbeitungsdienstleistungen für kleine Stückzahlen von LS Manufacturing werden innerhalb von 3-5 Tagen mit Teilen von 10-100 pro Periode unter Verwendung von Lagermaterial AL 6061/7075 und 5-Achsen-Einzeleinrichtung ohne Sekundärwerkzeuge und Rüstzeitverzögerungen angeboten.
Datenquelle: LS Manufacturing 2025–2026 tatsächliche Leistungsdatenbank
2. Wie hält LS Manufacturing Präzisionstoleranzen für Kleinserien ein?
LS Manufacturing ist in der Lage, konsistente Toleranzen von ±0,003 mm auf den Passflächen bei Teilen mit geringem Volumen aufrechtzuerhalten, da die Passflächen durch den Einsatz von Zeiss CMM und Renishaw-Werkzeugversatzkompensation auf der Maschine während der Bearbeitungsphase kalibriert werden.
Datenquelle: Zeiss CMM MPEE-Kalibrierungsbericht
3. Welche Materialien werden empfohlen, um die Kosten für die CNC-Bearbeitung geringer Stückzahlen niedrig zu halten?
LS Manufacturing empfiehlt die Verwendung vonAL 6061-T6 und Delrin/POM als geeignete Materialien fürCNC-Bearbeitung in kleinen Stückzahlen, da diese leicht zu bearbeiten sind und im Vergleich zu anderen Metallen wie Edelstahl und Titan nicht viel Bearbeitungszeit erfordern.
Datenquelle: Machinery's Handbook Richtlinien zum Bearbeitbarkeitsindex
4. Können sekundäre Oberflächenbearbeitungen innerhalb eines Zeitrahmens von 5 Tagen abgeschlossen werden?
Ja, LS Manufacturing eloxiert und sandstrahlt Ihre Komponenten in nur 48 Stunden innerhalb des 5-Tage-Fensters gemäß den MIL-A-8625-Standards für militärische Anwendungen, um Ihnen eine hochwertige Beschichtung zu bieten, ohne den Versand Ihrer Produkte zu verzögern.
Datenquelle: MIL-A-8625 Typ III-Spezifikationen
5. Welche Informationen sind erforderlich, um eine schnelle DFM-Analyse und ein schnelles Angebot zu erhalten?
Laden Sie STEP/IGES-3D-Modelle mit ISO 2768-m-Toleranzen zusammen mit PDF-2D-Zeichnungen mit GD&T-Anmerkungen hoch, und LS Manufacturing liefert DFM-Analyseergebnisse und ein transparentes Angebot innerhalb von 2 Stunden für ein schnelles Projekt Bewertung.
Datenquelle: Automatisierte DFM-Analyseprotokolle von LS Manufacturing
6. Warum wird bei kleinen Produktionsläufen die 5-Achsen-CNC-Bearbeitung der 3-Achsen-Bearbeitung vorgezogen?
Die 5-Achsen-Einzelaufspannung eliminiert Fehler bei der Koordinatenakkumulation beim Umspannen und senkt die Einrichtkosten für Kleinserien um etwa 25 %. Die 5-Achsen-CNC-Bearbeitung trägt dazu bei, die Einrichtungskosten für die Produktion kleiner Stückzahlen um 25 % zu senken.
7. Unterstützt die CNC-Bearbeitung kleiner Stückzahlen strenge Qualitätskontrollprotokolle?
Ja, alle CNC-bearbeiteten Kleinserien bei LS Manufacturing werden mit der Erstmusterprüfungsdokumentation mit allen angegebenen Abmessungen und Messungen mit Hilfe von CMM gemäß ISO 9001:2015-Qualitätsmanagementsystemstandards geliefert.
Datenquelle: AS9100D / ISO 9001 Qualitätsmanagementsysteme
8. Wie kann die Teilegeometrie optimiert werden, um die Fräszeit für Kleinserien zu reduzieren?
LS Manufacturing empfiehlt die Verwendung von Inneneckenradien von mindestens dem 1,3-fachen des Werkzeugdurchmessers und die Vermeidung tiefer und schmaler Schlitze, um die Notwendigkeit einer speziellen Werkzeugeinrichtung zu vermeiden, was die Fräszeit für kurze Serien und Werkzeugwechsel für die Kleinserienproduktion reduziert.
Zusammenfassung
Bei der Kleinserien CNC-Bearbeitung mit Produktionszahlen von 10-100 Einheiten müssen Zeit, Toleranzen und Kosten in Einklang gebracht werden für die erfolgreiche Umsetzung des Projektes. Durch den Einsatz von 5-Achsen-Bearbeitungszentren, Lagerverfügbarkeit und Qualitätskontrollsystemen, die der AS9100D-Zertifizierung entsprechen, garantiert LS Manufacturing, dass jedes Teil nach den strengsten technischen Standards hergestellt wird.
