임페리얼 82° VS. 미터법 90° 카운터싱크: 정밀 부품을 위한 맞춤형 CNC 가공 서비스 가이드

맞춤형 CNC 가공 서비스 특히 글로벌 프로젝트의 정밀 엔지니어링의 중대한 결함, 즉 82° 에 대한 영국식 표준과 90° 카운터싱크에 대한 미터법 표준의 모호함으로 인해 조립 과정에서 발생하는 간섭을 해결합니다. 명확한 도면이나 공급업체에 대한 지식이 부족하여 발생하는 이 8° 차이로 인해 나사 머리가 돌출되거나 만족스럽지 못한 접촉이 발생합니다. 이는 항공우주 또는 의료 기기에 중대한 영향을 미치며, 패스너의 이러한 현상은 테스트의 중요한 단계, 즉 진동 테스트 중에 제품의 중요한 부분, 즉 패스너의 고장을 직접적으로 유발합니다.

이는 "접촉 응력 분포" 및 "카운터싱크 깊이 보상" 개념에 대한 이해가 완전히 부족하기 때문에 심각한 결함입니다. 82° 사양에 대한 90° 커터는 베어링 표면 대신 점 접촉만 달성되기 때문에 피로 강도가 40%를 초과하는 엄청난 손실을 초래합니다. 이는 100% 완벽한 맞춤을 위한 "기하학적 응력 시뮬레이션" 및 독점적인 "깊이 모델" 프로세스를 통해 극복되었습니다. 이는 신뢰성을 향한 첫 번째 단계이며 공급업체의 전문 지식에 대한 중요한 테스트입니다.

영국식 82°와 미터식 90° 카운터싱크: 가공 가이드

주요 차이점	응용 및 제조의 의미
주요 용도 및 표준	82° 는 Imperial/US 시스템의 표준이며, 납작 머리 나사와 함께 사용되는 경우가 많습니다. 90° 는 미터법 시스템의 표준으로 더 넓고 얕은 패스너를 제공합니다.
헤드 시팅 및 클램핑	82° 는 더 예각이므로 90° 시트에 비해 주어진 토크에 대해 더 큰 축방향 클램핑력을 허용할 수 있습니다.
도구 가용성 및 프로그래밍​	올바른 표준 각도를 정확하게 사용하는 것이 중요합니다. 그렇지 않으면 패스너가 올바르게 장착되지 않습니다.
우리의 가공 프로토콜	우리는 두 가지 모두를 위한 도구를 보유하고 있습니다. CNC 가공 표준 . 완벽한 호환성을 위해 지정된 각도가 패스너 인쇄 또는 표준에 맞는지 확인합니다.
결과: 적절한 패스너 맞춤	안전, 외관 및 기능을 위해 패스너 헤드가 의도한 대로 부품 표면과 같은 높이 또는 아래에 위치하도록 적절한 맞춤을 보장합니다 .
결과: 최적의 관절 무결성	조인트 무결성을 위한 적절한 예압과 클램핑력을 보장하여 진동이나 하중으로 인해 조인트 고장이 풀리는 것을 방지합니다.

우리는 적절한 가공의 중요한 세부 사항을 관리합니다. 카운터싱크 CNC 가공 각도 영국식이든 미터법이든 패스너의 경우. 이는 패스너의 완벽한 안착, 최대 조임력 및 조인트의 신뢰성을 보장하여 조립 중이나 정밀 부품을 사용할 때 아무런 문제가 발생하지 않도록 정밀하게 수행됩니다. 세부 사항에 대한 이러한 관심은 부품에 대한 기능 및 표준의 모든 요구 사항을 충족할 수 있음을 보장합니다.

이 가이드를 신뢰하는 이유는 무엇입니까? LS 제조 전문가의 실무 경험

카운터싱크에 관해 작성된 많은 기사가 있지만 이 가이드가 차별화되는 점은 15년 동안 맞춤형 CNC 가공을 통해 얻은 경험을 바탕으로 작성되었다는 것입니다. 우리는 영국 표준인 82도와 미터법 표준인 90도를 결합하면 항공우주 또는 의료 응용 분야의 중요 부품에서 조립 문제와 진동 오류가 발생하는 문제를 목격했습니다.

우리는 8° 의 차이가 응력 분포와 보상에 영향을 미치기 때문에 중요하지 않다는 것을 발견했습니다. 시험을 통해 우리는 피로 강도가 40% 손실될 수 있는 점 접촉을 피할 수 있도록 도구 선택 및 CNC 설정을 미세 조정했습니다. 우리의 방법은 또한 산업안전보건청 (OSHA) 그리고 또한 가드너 비즈니스 미디어 이는 티타늄이나 316 스테인레스 스틸과 같은 재료에 대한 당사의 기술이 안전할 뿐만 아니라 업계의 뒷받침을 받는다는 것을 의미합니다.

우리가 제공하는 각각의 팁은 초기에 많은 비용이 소요된 성공과 실패에서 비롯되었습니다. 하지만 여러분도 시행착오 과정을 거치지 않고 완벽한 카운터싱크를 즐길 수 있도록 우리의 지식을 활용하시기 바랍니다. 이것이 우리가 정밀 부품의 신뢰성을 보장하는 데 사용하는 것과 동일한 지식임을 믿으십시오. 우리는 귀하가 올바른 작업을 수행할 수 있도록 최선을 다해 도와드립니다.

그림 1: 항공우주 패스너 및 정밀 조립 부품을 위한 알루미늄의 정밀한 90도 카운터싱크 가공.

정밀 가공에 미터법과 영국식 카운터싱크를 이해하는 것이 필수적인 이유는 무엇입니까?

세계화된 정밀 CNC 가공 서비스 세계에서 표준 미터법과 영국식 카운터싱크 형상( 표준 각도: 90° 대 82°/100° ) 간의 기본적인 차이점은 설계 단계에서 종종 오해되는 기본 고려 사항입니다. 이로 인해 조인트 어셈블리의 무결성이 손상되는 경우가 많습니다. 이 분석을 통해 각도 차이의 영향과 시스템 검증 프로세스가 수행되는 과정을 계산합니다. CNC 가공 서비스 집회의 성공을 보장합니다.

측면	제국 표준	미터법 표준	결과 및 데이터
기본 포함된 각도	82°( 특수 항공우주 - 100° )	90°	불일치로 인해 베어링 표면의 원하는 영역이 ~60% 손실되어 중요한 응력 집중 지점이 생성될 수 있습니다.
기능적 결과​	부적합 패스너 안착	올바른 기하학적 맞춤	불일치로 인해 나사 머리가 돌출되거나 틈이 생겨 진동 힘 으로 인해 나사가 조기에 느슨해질 수 있습니다.
사전 예방적 완화​	82° 에 대한 AS/SAE 표준에 따른 검증	90° 에 대한 DIN/ISO 표준에 따른 검증	특히 기술 사양의 교차 검증을 통해 CNC 프로그램 검증 중에 " 이중 확인 논리 "를 적용함으로써 일괄 재작업 문제를 제거합니다. 맞춤형 정밀 CNC 가공 .

카운터싱크의 각도는 제품의 수명에 매우 중요합니다. 잠재적인 도면 오류에 대한 중요한 클라이언트 문제는 가공 품질 프로토콜을 통해 보장되는 사양 충돌 해결을 통해 해결되며 , 기하학적 검증 프로세스를 통해 정확한 기능적 요구 사항을 충족한다는 보장을 통해 중요한 이점이 됩니다.

맞춤형 CNC 가공 서비스는 어떻게 82도 카운터싱크에 완벽한 평면 맞춤을 보장할 수 있습니까?

완벽한 플러시 마감을 달성하려면 82도 카운터싱크 , 패스너 헤드와 원추형 시트 간의 관계에 대한 수학적 계산을 수행해야 합니다. 그러나 여기서 중요한 점은 완제품에서 나사 머리가 너무 높거나 낮지 않도록 툴링 및 기계 작동 시 움직임으로 발생하는 자연적인 편향도 설계에서 수용해야 한다는 것입니다. 이러한 상황에 대한 LS제조만의 해답은 컴퓨터 모델링과 CNC 가공 정밀 부품용 :

알고리즘 오버컷 보상

독점 컴퓨터 소프트웨어는 실시간으로 CNC 밀링 스핀들에 가해지는 하중과 가공되는 재료의 경도를 기반으로 하는 프로세스는 모든 툴링에서 발생하는 편향(일반적으로 5-15미크론)을 계산하고 실제 밀링 프로세스에서 이를 조정하여 컴퓨터 프로그램이 기계가 이동해야 하는 위치와는 반대로 완벽한 기하학적 원뿔을 얻을 수 있도록 합니다.

다축 도구 경로 최적화

이는 고정밀 볼 노즈 엔드밀 커터 또는 5축 CNC 기계 가 있는 폼 툴을 사용하여 수행됩니다. 이 접근 방식은 Ra 0.8μm 범위 내에서 표면 거칠기를 일정하게 유지하면서 매끄러운 마감을 보장하며, 이는 원활한 하중 분포와 시각적으로 매력적인 마감에 중요합니다.

데이터 기반 깊이 대 직경 비율

당사의 맞춤형 CNC 가공 서비스는 경험적 데이터에 의해 뒷받침되며, 이는 이 경우 성공의 유일한 요소입니다. 이는 특정 패스너 유형에 대한 깊이 범위를 제공하는 기존 차트와 달리 절삭 공구의 코너 반경과 가공 부품의 지형을 고려하여 나사 헤드 직경, 공차 및 정확한 프로그래밍 깊이를 고려하여 플러시 마감의 정확한 깊이를 계산하는 독점적인 데이터베이스를 사용하여 수행됩니다.

이 프로세스는 기본 프로세스여야 하는 작업, 즉 카운터싱크 작업을 신뢰성이 중요한 작업으로 만듭니다. 우리는 다양한 어셈블리 높이 문제를 해결합니다. 폐쇄 루프 CNC 가공 . 이러한 수준의 기술적 정교함은 우리를 차별화하고 완벽한 평면 맞춤이 요구되는 고가치 부품에서 우리 프로세스를 경쟁 우위로 만듭니다.

그림 2: 항공우주 패스너 조립을 위해 스테인리스강으로 정밀한 90도 카운터싱크를 가공합니다.

글로벌 정밀 CNC 가공 서비스에서 90도 카운터싱크는 어떤 역할을 합니까?

그만큼 90도 카운터싱크 작동은 기본적인 미터법 표준입니다. 그러나 316L 및 티타늄과 같이 가공하기 어려운 재료를 정밀하게 가공하려면 공구 마모, 버, 치수 제어 측면에서 고유한 과제가 발생합니다. 당사의 프로세스는 특히 글로벌 정밀 어셈블리의 신뢰성을 보장하기 위해 다음과 같은 과제를 해결합니다.

재료 기반 공구 마모 극복

• 재료별 매개변수: ​합금의 가공 경화 특성에 최적화된 속도와 피드를 포함하는 독점 데이터베이스가 사용됩니다.
• 고급 공구 선택:​ 초경으로 제작된 최고의 공구만 사용되며 온도 제어 및 공구 강도를 위해 특별히 설계되었습니다.

제어된 도구 경로로 버 제거

1. 단계적 공급 전략:​ 부품을 깔끔하게 절단하고 2차 버를 제거하기 위한 일정한 공급 속도를 포함하는 마무리 패스가 사용됩니다.
2. 최적화된 종료 경로: 도구를 가장자리에서 멀리 가져가는 도구 경로가 사용됩니다. Burr-Free의 핵심 요소입니다. 카운터싱크 CNC 가공 .​

공정 내 계측을 통한 배치 일관성 보장

• 사이클 내 프로빙:​ 주요 직경을 측정하는 데 사용되는 터치 프로브가 사용되어 부품을 언로드하기 전에 공차가 ±0.01mm 의 허용 범위 내에 있는지 확인합니다.
• 폐루프 제어:​ 여기에서 수집된 정보는 공구의 오프셋을 제어하는 ​​데 사용됩니다. 이는 작업이 정확할 뿐만 아니라 CNC 가공 프로세스 의 일부인 작업의 품질 측면도 보장하기 때문에 중요합니다.

90도 카운터싱크 의 낮은 품질 문제를 해결하기 위한 당사의 솔루션은 재료별 가공 정보, 공구 경로 및 계측을 기반으로 합니다. 이것이 우리의 본질이다 정밀 CNC 가공 서비스 . 이는 고가의 기기 부품과 경쟁력 있는 세계 공급망에 필요한 절대적인 일관성을 위해 중요합니다.

고진동 항공우주 부품을 위해 전문 카운터싱크 CNC 가공을 선택하는 이유는 무엇입니까?

카운터싱크는 항공우주 부품, 특히 미세 균열 위치의 고진동 환경에서 중요한 고장 모드입니다. 물론 문제는 구멍 가장자리의 미세 구조를 손상시키지 않고 카운터싱크를 수행해야 한다는 것입니다. 카운터싱크 CNC 가공 , 즉 " 냉간 가공 강화 "가 탁월한 곳입니다.

독자적인 냉간강화 공정

우리의 방법은 실제로 재료를 절단하여 균열 성장에 대해 실제로 구멍을 "보호"하는 유익한 잔류 응력을 생성하는 절단 방법과 달리 카운터싱크 가장자리에서 재료를 변형시키는 잘 제어된 절단 스타일을 사용합니다 . 이 방법은 다음 사항에 따라 수행됩니다. CNC 가공주기 따라서 이 약점을 강점으로 바꿉니다.

미세구조적 완전성을 위해 최적화된 매개변수

열 입력은 모든 가공 작업에서 가장 중요한 매개변수 중 하나입니다. 이 경우 스핀들 속도는 특히 저속에서 최적화되었으며, 70Bar 의 초고압 절삭유를 사용하여 열을 순간적으로 배출함으로써 열 영향부(TAZ)가 생성되는 것을 방지했습니다 . 그렇지 않으면 홀 주변을 따라 취성 파손 영역이 생성될 수 있습니다.

피로 테스트를 통한 검증된 결과

솔루션의 효능은 경험적 증거에 의해 뒷받침됩니다. 항공우주 등급 알루미늄 및 티타늄 소재의 피로에 대한 내부 테스트에서 사용자 정의가 정밀 CNC 가공 기존 방식으로 생산된 부품에 비해 패스너 조인트의 수명 주기가 최소 25% 증가하도록 보장합니다.

우리는 재료 가장자리를 냉간 가공하여 열 손상을 방지하고 피로 테스트 증거를 뒷받침하는 정밀 부품용 CNC 가공을 통해 진동 고장의 주요 문제를 해결합니다. 부품의 기하학적 구조를 넘어 재료의 금속공학까지 확장되는 이 기술 솔루션은 모든 조인트가 지속되어야 하는 신뢰성이 높은 항공우주 부품의 표준을 설정합니다.

그림 3: 산업 자동화 또는 로봇 부품용 절삭유를 사용하여 공차가 높은 알루미늄 블록을 가공합니다.

LS제조에서는 정밀 부품 CNC 가공 비용을 어떻게 최적화하나요?

효율적인 CNC 가공 비용 관리 제조 부문의 B2B 접근 방식은 품질 저하 없이 효율성 향상에 초점을 맞춘 전략적 접근 방식이 될 수 있습니다. 정밀 부품을 위한 CNC 가공 의 경우 전체 비용의 상당 부분이 도구 변경 및 설정 시간 등을 포함한 비부가가치 시간에 의해 설명될 수 있습니다. 이 문서에서는 당사의 맞춤형 CNC 가공 서비스가 어떻게 최적화를 통해 비용 절감에 도움이 되고 이를 통해 가치 기반 구매를 위한 프레임워크를 제공하는지 강조하고자 합니다.

최적화 중점 영역	주요 조치	비용에 대한 정량적 영향
제조를 위한 설계(DFM)​	공구 교환을 최소화하기 위해 카운터싱크 기능을 조정합니다.	다중 기능 부품 작업의 경우 부품 처리 시간을 15-20% 단축합니다.
프로세스 및 툴링 전략	공구 제품군을 표준화하고 단계별 이송 속도를 사용합니다.	공구 수명을 늘리고 공구 소비에 대한 부품당 비용을 줄입니다.
생산계획	경제적인 배치 분석의 이점을 활용합니다. CNC 가공 공정 .	재고 비용과 설정 상각 비용의 균형을 맞춥니다.
투명한 가격 책정 동인	고객이 공차 요구 사항, 재료 경도 및 볼륨 과 관련된 비용 동인을 이해할 수 있도록 투명한 비용 구조를 제공합니다.	고객이 예산 제약 내에서 설계 의도를 충족하는 RFQ를 생성할 수 있습니다.

이 방법론을 통해 우리는 설계 최적화 조언 , 비용 모델 및 생산 전략을 제공함으로써 부품 비용이 관리되지 않는 문제에 직면한 고객의 주요 문제를 해결합니다. 이것이 정밀 부품 CNC 가공 의 기본입니다. 이 방법론은 복잡하고 복잡한 작업에 대한 경쟁 우위가 필요한 고객을 위해 비용을 변수로 효과적으로 제어합니다. 고급 CNC 가공 요구 사항에 따라 비용과 성능이 모두 중요한 성공 요인이 됩니다.

LS Manufacturing — 맞춤형 사례 연구: 항공 전자 공학용 스테인레스 스틸 정밀 패널(82° 및 90° 카운터싱크 혼합)

항공 전자 공학 사업을 하는 한 주요 다국적 기업은 영국식 및 미터식 패스너에 대한 일관되지 않은 표준으로 인해 전 세계 제어 장치 제품에 대한 주요 조립 문제를 겪고 있었습니다. 이 "사소한" 사양 문제는 이제 이 회사의 주요 기술 문제가 되었습니다. LS제조 정밀 패널 의 맞춤형 처리를 위한 엄격한 접근 방식을 사용하여 회사의 이 문제를 해결할 수 있었습니다.

클라이언트 챌린지

부품은 82° 및 90°의 카운터싱크 작동이 필요한 316L 스테인리스 스틸 로 제작된 항공전자 인터페이스 패널이었습니다. 일반 상점에서 각도를 혼동하여 나사가 제대로 장착되지 않았습니다. 이로 인해 불량률이 35% 에 이르렀고, 나사 머리 부분이 잘려 제품 검증이 중단되었습니다. 이는 중요한 항공 전자 플랫폼의 출시에 잠재적으로 영향을 미칠 수 있습니다.

LS제조솔루션

우리의 정밀 제어 CNC 가공 솔루션은 공차를 정의하기 위해 3D로 시뮬레이션된 조립 프로세스를 활용했습니다. 전용 코팅 초경 공구는 스핀들 속도 및 이송 속도 최적화와 함께 각 각도에 맞게 설계되었습니다. 혁신은 기계 내 레이저 스캐너를 추가하여 부품을 기계에서 제거하기 전에 모든 특징의 각도와 주요 직경을 100% 검사할 수 있다는 것입니다.

결과와 가치

구현이 완료되면 조립 적합률은 100% 가 되었고 나사 조인트는 1.5x 설계 하중에서 테스트되었습니다. 통합된 CNC 가공 및 검사 시스템을 통해 원래 제안된 계획에 따라 전체 리드 타임도 10일 단축되었습니다. 회사가 적시에 오류 없이 부품을 배송한 결과 고객은 모든 패널 시리즈를 장기적인 파트너가 될 LS Manufacturing과 통합하기로 결정했습니다. 복잡한 맞춤형 CNC 가공 프로젝트.

이것 맞춤형 가공 사례 연구 복잡한 다중 표준 사양을 해결 하려면 기본적인 가공뿐만 아니라 시뮬레이션, 특정 툴링, 심지어 계측도 필요하다는 것을 보여줍니다. 이는 또한 중요한 항공 전자 부품을 적시에 오류 없이 생산함으로써 조립 적합률의 복잡한 문제를 해결할 수 있는 회사, 즉 LS Manufacturing이 있음을 보여줍니다.

정밀한 카운터싱크 가공을 통해 100% 조립 무결성을 달성하고 혼합 표준 부품의 납품을 가속화합니다.

맞춤형 정밀 CNC 가공 제품의 정확성을 보장하는 검사 도구는 무엇입니까?

맞춤형 정밀 CNC 가공 에 대한 신뢰는 믿음이나 의견보다는 사실에 기초합니다. 분명히 문제는 카운터싱크가 최적의 조립을 위한 모든 형상 및 표면 요구 사항을 완전히 충족한다는 사실을 반박할 수 없이 검증할 수 있는 방식입니다. 이 문제를 해결하기 위해 우리가 제안한 CNC 가공 솔루션 주관적인 판단을 객관적이고 구체적인 디지털 데이터로 변환하는 다층 탐지 시스템 입니다.

CMM을 통한 치수 인증

• 도구 및 방법: 카운터싱크의 고밀도 3D 스캐닝을 위한 터치 트리거 프로브가 장착된 Hexagon CMM.
• 출력 및 값:​ 설계와 관련된 실제 위치, 장경 및 소 직경, 깊이, 원형도를 인증합니다.

광학 프로파일로메트리를 통한 표면 무결성 검증

1. 도구 및 방법: 표면 무결성 검증에 사용하는 도구는 가공된 원뿔의 표면 스캐닝을 위해 백색광 간섭계를 활용하는 비접촉 3D 표면 분석 도구 입니다.
2. 산출물 및 가치:​ 이 CNC 가공 도구 표면 거칠기(Ra/Rz) 와 표면의 미세한 결함을 측정하여 최적의 하중 분포를 위한 공정의 무결성을 검증합니다.

디지털 추적성 및 보고

• 프로세스:​ 검사 과정을 통해 얻은 모든 정보는 자동으로 디지털 방식으로 결합됩니다.
• 결과물:​ 이를 통해 정밀 CNC 가공 서비스 의 핵심 구성 요소인 품질 검사 보고서가 작성됩니다.

객관적인 품질 검증에 대한 시급한 요구에 대한 당사의 답변은 CMM, 광학 프로파일로메트리 및 디지털 추적성을 결합하는 것 입니다. 이 다단계 품질 검증 시스템은 고객에게 인증 가능하고 증거 기반의 정확성 보장을 제공합니다. CNC 가공 부품 요구되는 높은 기준을 충족합니다.

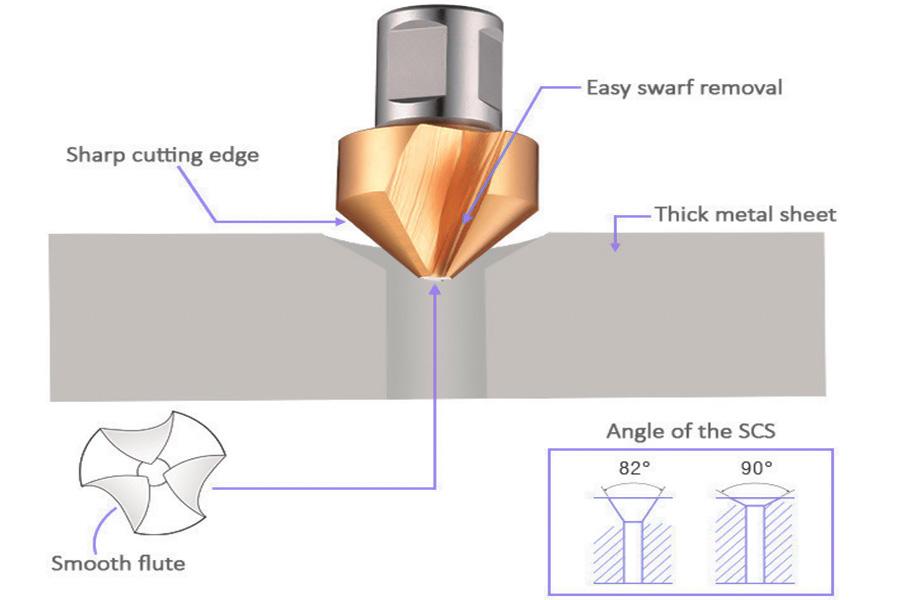

그림 4: 이 다이어그램은 두꺼운 금속 시트의 정밀한 구멍 준비를 위해 날카로운 모서리가 있는 맞춤형 카운터싱크 도구를 자세히 설명합니다.

믿을 수 있는 정밀 CNC 가공 서비스 제공업체로 LS제조를 선택해야 하는 이유는 무엇입니까?

글로벌 제조 분야의 맥락에서 경쟁 우위는 거시적 신뢰성을 달성하기 위해 프로세스의 미세한 세부 사항을 지배하는 능력으로 정의될 수 있습니다. 미묘한 차이를 포함한 기술적 전문성 미터법과 영국식 카운터싱크 표준은 공급망의 신뢰성과 관련될 수 있습니다.

기술적 깊이에서 생산 확실성까지

우리는 90° 구멍 크기가 아닌 82° 의 공구 경로 및 깊이 보상과 같은 심층적인 기술 전문 지식을 코드화하여 사양 모호성과 품질 불일치 문제를 해결합니다. 이러한 전문 지식은 독점 프로세스 데이터베이스 내에 인코딩되어 있으며 CNC 가공 프로그램 . 이러한 전문 지식은 오류가 없고 신뢰할 수 있는 생산 단계로 이어집니다.

통합시스템을 통한 투명한 운영

우리는 완전히 통합된 솔루션을 통해 불분명한 공급망 활동 문제를 해결합니다. 이 솔루션에서는 원자재 조달부터 적극적인 CNC 가공 프로세스, 표면 처리 및 품질 검사에 이르기까지 모든 단계에서 주문의 현재 상태에 투명하고 안전하게 액세스할 수 있습니다.

통합 솔루션 제공을 위한 파트너십

우리의 가치는 단순히 인쇄물에 생명을 불어넣는 것 이상입니다. 우리는 앞서 논의한 패스너 표준과 마찬가지로 향후 잠재적으로 문제가 될 수 있는 영역에 대한 설계를 검토하는 제조 적합성 설계(DFM) 조직입니다 . 당사의 정밀 CNC 가공 서비스는 고급 가공 기술, 공정 중 검증 및 전체 추적성을 사용하여 단순한 가공 형태가 아닌 완벽한 솔루션을 제공합니다.

LS제조는 투명하고 통제된 환경 속에서 당사의 기술 전문성을 체계화하여 신뢰성을 제공합니다. 우리는 제조 프로세스의 인증 가능한 일관성과 운영의 완전한 투명성을 통해 복잡한 공급망 및 품질 문제를 해결합니다 . 우리 사업에 대한 이러한 완전한 통제는 우리를 위한 유일한 논리적 선택이 되게 합니다. 미션 크리티컬 CNC 가공 애플리케이션 실패는 선택 사항이 아닙니다.

자주 묻는 질문

1. LS제조에서는 도면에 명시되지 않은 각도 공차를 어떻게 처리하나요?

DFM(Design for Manufacturability) 프로세스를 통해 특정 지역의 일반적인 패스너 표준( 보통 미국 표준의 경우 82도 또는 미터법 표준의 경우 90도 )을 기반으로 고객과 적극적으로 상담합니다.

2. 82°와 90° 카운터싱크 가공 가격에 차이가 있습니까?

LS제조에서는 사양이 잘 정의되어 있는 한 두 각도의 가공 비용은 사실상 동일합니다. 가격 수준은 구멍 수와 재료의 가공성에 따라 결정됩니다.

3. LS제조에서는 스테인레스 부품에 초경면 카운터싱크(Ra 0.4μm)를 생산할 수 있나요?

LS제조에서는 사양이 잘 정의되어 있는 한 두 각도의 가공 비용은 사실상 동일합니다. 가격 수준은 구멍 수와 재료의 가공성에 따라 결정됩니다.

4. LS제조에서는 카운터싱킹 후 2차 디버링 단계 추가를 권장하는 이유는 무엇입니까?

보시다시피 작은 버라도 나사 머리가 금속 표면에 꼭 맞지 않을 수 있습니다. 우리는 50배 확대에서도 버가 완전히 사라지도록 하는 로봇 브러싱 프로세스를 사용합니다.

5. 소량 배치 정밀 부품에 대한 맞춤형 카운터싱킹을 지원합니까?

예. 우리는 1~100개 사이의 소규모 배치 주문에 대한 대량 생산 능력과 동일한 수준의 정밀도로 가공 서비스를 처리할 수 있는 장비를 갖춘 프로토타입 작업장을 보유하고 있습니다.

6. LS제조에서는 초박판(<1.0mm) 카운터싱킹을 위해 어떤 솔루션을 제공합니까?

우리는 카운터싱크 작업 중 초박형 판금 부품 의 변형을 방지하기 위해 결합된 드릴/카운터싱크 작업을 사용할지 아니면 후면 지지 장치를 사용할지 결정합니다.

7. LS제조에서는 카운터싱킹 시 공구 떨림 자국을 어떻게 방지합니까?

VLC(가변 속도 절단) 기술이 적용된 고강성 열박음 공구 홀더를 사용하여 특히 벽이 얇은 부품과 깊은 구멍에서 채터링 진동을 효과적으로 방지하여 매끄럽고 결점 없는 원추형 표면 마감이 보장됩니다.

8. LS제조에 카운터싱크에 대한 100% 검사 데이터를 요청할 수 있나요?

전적으로. 우리는 귀하의 요구 사항에 따라 부품에 대한 자세한 검사 보고서(FAI 보고서)를 제공할 수 있습니다.

요약

Imperial 82°와 Metric 90° 카운터싱크를 선택하는 것은 조립 정밀도에 대한 헌신의 표현입니다. 당사의 전문성을 바탕으로 맞춤형 CNC 가공 , LS제조는 DFM 최적화 서비스를 통해 청사진 사양을 정밀하게 정확하게 충족할 뿐만 아니라 글로벌 프로젝트의 조립 위험도 제거합니다. 카운터싱크 각도의 모든 정밀한 세부 사항은 극한 조건에서도 완벽한 성능을 발휘하는 데 중요한 요소입니다.

단 8도의 차이가 정밀 어셈블리의 잠재적인 실패 지점이 되도록 허용하지 마십시오. 지금 LS Manufacturing에 STEP 또는 PDF 도면을 업로드하여 프로젝트의 무결성을 확보하세요. 우리의 수석 엔지니어링 직원이 자세한 내용을 제공할 것입니다. CNC 가공 견적 여기에는 4시간 만에 완료되는 포괄적인 "카운터싱크 조립 타당성 분석"이 포함됩니다.
