실리콘 금형 vs. 사출 금형: 소량 생산을 위한 시제품 제작 서비스

의료, 자동차, 전자제품 신제품 개발 분야의 엔지니어들은 액체 실리콘을 이용한 금형 제작 방법을 모색하는 초기 단계부터 기능성 프로토타입 제작에 이르기까지, 사출 금형 툴링 서비스 선택에 있어 중요한 난관에 직면합니다. 이들은 납기, 자본 지출(CapEx), 치수 정밀도 등 여러 요소를 고려하여 최적의 선택을 해야 합니다. 실리콘 툴은 복잡한 디자인에서 변형될 수 있는 반면, 알루미늄/강철 금형은 최소 주문 수량이 많고 제작 기간이 4~6주에 달하는 등 가격, 성능, 납기 사이의 균형을 맞추는 데 있어 표준이 부재한 실정입니다.

LS Manufacturing은 15년 이상의 소량 생산 프로젝트 경험을 바탕으로 실리콘 금형과 알루미늄/강철 급속 성형 금형 의 재료 유동성, 수축률( ±0.1% 대 ±0.3% ), 수명 주기 비용 차이를 분석하여 고객에게 즉시 적용 가능한 맞춤형 의사결정 매트릭스를 제공합니다. 이러한 접근 방식을 통해 핵심 과제를 해결하고 프로젝트에 도움이 되는 엔지니어링 매개변수를 연구하여 효과적인 프로토타이핑 및 소량 생산 공정을 지원합니다.

실리콘 금형 vs 사출 금형: 시제품 제작 간편 참고 자료

핵심 요약:

• 목적에 따라 선택이 결정됩니다. 컨셉 모델 제작에는 실리콘을, 테스트에는 사출 금형 툴링을 사용합니다.
• 생산량이 핵심 결정 요인입니다. 25개 미만 생산 시에는 실리콘 금형이 더 저렴하고, 25개 이상 생산 시에는 알루미늄 금형이 개당 더 경제적입니다.
• 재질은 필수입니다: 실리콘은 엔지니어링 등급 플라스틱과 호환되지 않으므로 사출 성형 금형을 사용하십시오.
• 총비용 분석은 매우 중요합니다. 최적의 실행 방안을 결정하려면 전체 생산 과정에서 부품별 비용을 고려해야 합니다.

이 가이드를 신뢰해야 하는 이유? LS 제조 전문가들의 실제 경험

실리콘과 사출 금형 툴링을 비교하는 자료는 쉽게 찾을 수 있습니다. 하지만 이 가이드는 저희 제조 엔지니어 팀이 직접 작성했기 때문에 차별화됩니다. 저희 팀은 시제품 제작에 있어 매우 중요한 툴링 선택 결정을 매일 내리고 있습니다. 저희의 공정 선택 기준은 국제 특수 툴링 및 가공 협회 (ISTMA) 기술 가이드에 설명된 세계적인 모범 사례를 기반으로 하므로, 이론이 아닌 실제 업계에서 검증된 권장 사항을 제공합니다.

저희 공장에서는 영하 55°C 에서도 작동 가능한 기능성 항공우주용 덕트, 임상 시험용 인체 접촉 의료기기 하우징, 전기차 배터리용 고온 커넥터 등 특수 공구가 필요한 시제품을 제작합니다. 이러한 용도에 사용되는 재료 선정 및 공정 검증은 미국 플라스틱 엔지니어 협회 (SPE) 의 권위 있는 기술 자료 및 과학 논문을 기반으로 이루어집니다.

수천 건의 시제품 ​​제작 과정을 통해 축적된 광범위한 노하우를 바탕으로, 3,000달러 짜리 실리콘 금형이 5일 만에 제작되는 반면 30,000달러짜리 강철 금형은 6주가 걸리는 이유를 정확히 알고 있습니다. RTV 실리콘에서 ±0.15mm 의 정밀도를 달성하는 방법과 소량 사출 성형 시 니트 라인 발생을 최소화하는 최적의 게이트 위치 또한 잘 알고 있습니다. 저희는 이러한 귀중하고 비용 효율적인 경험을 제공하여, 고객 여러분이 저희가 이미 겪었던 값비싼 문제들을 피하고 효율적으로 시제품 제작 과정을 진행할 수 있도록 지원합니다.

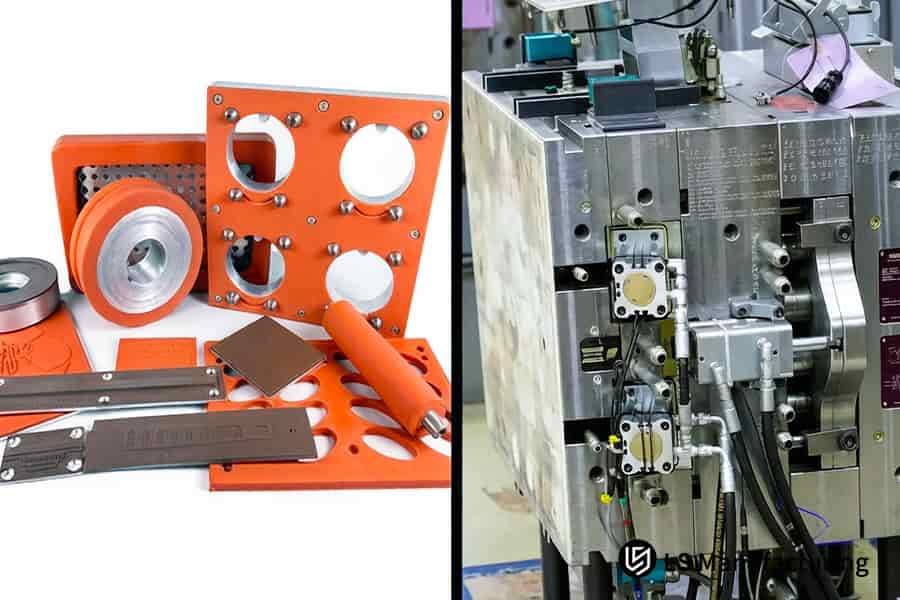

그림 1: 왼쪽은 주황색 실리콘 금형 부품을 보여주고, 오른쪽은 복잡한 금속 사출 금형을 보여줍니다.

복잡한 구조 검증을 위해 50회 미만의 사출 횟수로 실리콘 몰드 프로토타입 제작 서비스를 선택해야 하는 이유는 무엇일까요?

실제 금형 제작 전에 복잡한 부품 구조를 검증하려면 최종 설계 의도를 충족하면서도 비용 부담을 최소화하는 프로토타입이 필요합니다. 50개 미만 의 소량 생산 에는 재료 물리학을 활용하여 기하학적 및 재정적 제약을 극복하는 당사의 실리콘 금형 프로토타입 제작 서비스가 적합합니다. 핵심은 훨씬 단축된 시간과 예산으로 사출 금형 제작에 필요한 정밀도를 확보하는 것입니다.

마스터 패턴 및 진공 주조 기초

이 방법은 먼저 상세한 마스터 모델(대부분 3D 프린터로 제작)을 만드는 것으로 시작합니다. 사출 금형 재료는 2액형 액체 실리콘 고무 화합물로 구성되며, 이 재료를 탈기시킨 후 진공 상태에서 마스터 패턴에 부어 넣습니다. 이 과정을 통해 공기가 없는 성형 재료를 얻을 수 있으며, 다른 시제품 제작 방식 으로는 구현할 수 없는 모든 표면 디테일을 정밀하게 표현할 수 있습니다.

복잡한 언더컷을 위한 탄성 탈형

이러한 탄성은 또한 매우 효과적으로 활용됩니다. 금형은 손으로 쉽게 분리할 수 있어 최대 15° 까지 각도를 조절할 수 있습니다. 이는 슬라이더와 같은 복잡한 사출 금형 툴링 장치가 필요 없다는 것을 의미하며, 이러한 장치는 소량 맞춤형 금형 에 적용하기에는 비용이 너무 많이 들기 때문에 부품의 형상이 비용 측면에서 문제가 되지 않습니다.

소량 생산에서의 정밀도와 안정성

LSR(저압 성형)에 사용되는 조성물은 예측 가능한 우수한 유동학적 특성을 가져야 합니다. 이러한 저압 및 상온 성형 기술은 내부 응력이 없는 부품을 생산하여 치수 안정성을 확보하고, 결과적으로 소량 생산 과정 에서도 ±0.15% 까지의 안정적이고 일관된 수축률을 구현할 수 있도록 합니다.

빠른 반복 및 비용 관리

금형 제작 및 후속 주조의 모든 단계는 빠른 납기를 위해 고도로 최적화되어 있습니다. 실제로, 생산용 사출 금형 툴링 에서 흔히 볼 수 있는 강철 금형의 설계, 가공 및 조립 공정이 필요하지 않으므로 납기가 3~5일로 단축되어 단일 개발 주기 동안 여러 설계 버전을 테스트할 수 있는 충분한 시간을 확보할 수 있습니다.

위의 기술 분석은 실리콘 금형 프로토타입 제작 서비스 의 진정한 가치가 단순히 금형 제작 과정에 있는 것이 아니라, 올바른 엔지니어링 솔루션을 제공하는 데 있음을 보여줍니다. 이 서비스는 복잡한 형상을 비용 효율적이고 신속하게 제작할 수 있도록 함으로써 검증 과정을 혁신적으로 변화시킵니다. 따라서 설계와 제조 사이의 중요하고 확실한 연결 고리를 만들어냅니다 .

소량 생산 사출 성형 금형은 어떻게 항공우주 등급 플라스틱 부품의 기하학적 공차를 확보할까요?

50개에서 5,000개 사이의 항공우주 검증 생산에서 직면하는 과제는 엄격한 재료 요구 사양을 준수할 뿐만 아니라 최종 생산 부품과 정확히 동일한 기하학적 공차를 갖는 부품을 제조하는 것입니다. 이는 단순한 시제품 제작에서 소량 사출 성형 금형 사용으로의 전환을 요구합니다.

재료 과학 및 고정밀 가공을 통한 정밀 공구 제작

• 고강도 인서트가 포함된 기초 구조: 알루멕 89와 같은 알루미늄 인서트 또는 P20 강철을 금형 코어 제작에 사용하여 맞춤형 소량 생산 금형 에 가해지는 사출 압력( 80~120MPa )으로 인해 발생할 수 있는 변형을 방지하는 데 필요한 강성을 유지합니다.
• 마이크론 수준의 정밀도 달성: 당사의 5축 CNC 가공 공정은 복잡한 형상을 구현하여 정밀 사출 금형 툴링 에 필요한 ±0.05mm에서 ±0.02mm 범위의 초기 가공 정밀도를 제공합니다.

뒤틀림 및 수축 현상을 방지하기 위한 공정 제어

1. 최적화된 포장 및 냉각: 포장 압력( 80-120MPa )은 플라스틱이 냉각될 때 발생하는 수축으로 인한 움푹 패인 자국을 방지할 수 있는 충분한 힘을 제공합니다.
2. 엄격한 열 관리: 정밀한 사출 금형 온도 제어 시스템은 냉각수 온도 차이를 ±1°C 미만으로 유지하여 변형을 유발하는 냉각 차이를 줄입니다.

인증된 결과를 위한 검증 및 반복

• 최초 생산품 검증: 생산된 초기 부품은 CMM을 활용한 최초 생산품 검사(FAI)를 통해 철저히 테스트되어 모든 관련 치수가 항공우주 규격의 허용 오차를 충족하는지 확인합니다.
• 데이터 기반 프로세스 잠금: 사양을 준수하는 부품을 생산 하는 데 필요한 매개변수 데이터가 식별 및 잠금 처리되어, 시제품 제조 서비스 에서 소량 생산 서비스로 제품을 전환하는 재현 가능한 프로세스가 구축됩니다.

최첨단 소량 생산 사출 성형 금형 과 효과적인 공정 엔지니어링을 결합한 이러한 접근 방식을 통해 정밀한 기능 부품을 제작하는 데 필요한 기술적 기반을 마련할 수 있습니다. 이는 시제품 제작에서 생산으로의 전환을 원활하게 해주는 중요한 요소이며, 사출 금형 비교 시에도 필수적인 부분입니다.

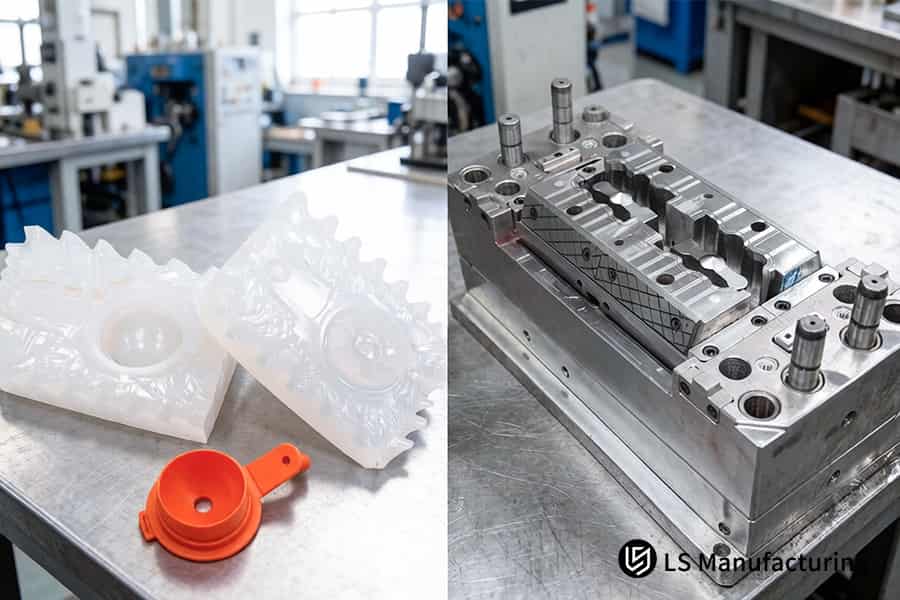

그림 2: 공장 바닥에 놓인 질감이 있는 흰색 실리콘 금형과 은색 금속 사출 성형 금형이 대조를 이룬다.

실리콘 금형 제작 서비스와 사출 금형 제작 서비스 간의 비용 차이를 결정짓는 주요 변곡점은 무엇일까요?

시제품 제작이나 소량 생산에 적합한 금형 제작 방식을 선택할 때 총 소유 비용(TCO)을 정확히 파악하는 것이 매우 중요합니다. 본 연구에서는 실리콘 금형과 사출 금형 제작 서비스 중 어떤 것을 선택할지 결정할 때 고려해야 할 비용 요소를 정량적으로 비교 분석 했습니다. 엔지니어들이 소량 생산용 금형 제작에 대한 더 나은 결정을 내릴 수 있도록 아래에 비용에 영향을 미치는 요소들을 정리했습니다.

이 시제품 금형 비용 분석 에서 가장 중요한 점은 손익분기점이 일반적으로 약 80개 정도라는 것입니다. 검증된 설계에 80개 이상의 기능 부품이 필요한 경우, 알루미늄 신속 금형 의 견고성과 규모의 경제성이 비용 효율성을 높여줍니다. 이러한 재무 모델링을 활용하면 정확한 예산 책정이 가능하며, 시제품 제조 서비스 관련 의사 결정이 기술적으로 충분한 정보를 바탕으로 이루어지도록 보장합니다.

신속 프로토타이핑 툴링 공정 선택에 영향을 미치는 핵심 재료 제한 사항은 무엇입니까?

검증(EVT/DVT)은 재료 시뮬레이션의 정확성에 크게 의존하는데, 시뮬레이션 오류는 향후 값비싼 실패로 이어질 수 있기 때문입니다. 실리콘 금형 프로토타입 제작 서비스는 빠른 처리 시간을 제공하지만, 재료 제약으로 인해 신뢰할 수 있는 테스트 결과를 얻기 위한 툴링 선택에 제한이 있습니다.

핵심적인 한계점: 모의 엔지니어링 폴리머와 실제 엔지니어링 폴리머의 차이

진공 주조 와 같은 쾌속 프로토타이핑 툴링 공정은 경도(예: 쇼어 D 75)는 맞출 수 있지만, 85°C 이상의 온도에서 작동하는 진정한 엔지니어링 열가소성 수지와는 비교할 수 없다는 한계가 있습니다. 이는 폴리카보네이트(PC) 나 나일론 소재를 테스트할 때 매우 중요한 열 안정성, 크리프 강도 및 화학적 적합성을 평가하기에 충분하지 않습니다. 따라서 진공 주조 툴링과 진정한 사출 성형 툴링 사이에는 분명한 차이가 있습니다.

당사의 솔루션: 인증된, 생산과 동일한 원료

당사는 시제품 제작 서비스 과정에서 산업용 등급의 ​​엔지니어링 플라스틱을 사용하여 재료 테스트의 신뢰성을 보장합니다. 소량 생산 의 경우, 대량 생산에 사용될 PC, PA + 30% GF, 또는 PEEK 와 같은 동일한 재료를 사용하여 신뢰할 수 있는 사출 성형 금형 으로 제작합니다. 모든 배치에는 재료 테스트 보고서(MTR)와 적합성 인증서(CoC)가 제공되어 테스트 부품의 물리적 특성이 100% 실제 제품과 동일함을 보증합니다.

고성능 소재를 위한 정밀 가공

고성능 소재는 정밀한 온도 및 압력 제어가 필수적입니다. 당사는 정밀 사출 금형 과 최첨단 온도 제어 시스템을 통해 고온 용융이 요구되는 소재 또는 복합 필러가 함유된 소재의 적절한 가공을 보장합니다. 그 결과, 유리섬유(GF) 소재의 경우 완벽한 섬유 배열을, 반결정성 고분자의 경우 정확한 결정화를 구현할 수 있으며, 이는 주조 성형 방식으로는 불가능한 성과입니다.

유효한 파괴 시험 및 수명 주기 시험 활성화

파괴 시험 과정에는 실제 고분자 형태를 가진 프로토타입이 사용됩니다. 당사의 정교한 사출 성형 시스템은 실제 고분자 형태를 그대로 재현한 프로토타입을 제작합니다. 이를 통해 주조 우레탄 방식으로 제작된 프로토타입과 비교하여 하중을 가했을 때 인장 강도, 충격 강도 및 피로 수명에 대한 유효한 데이터를 얻을 수 있습니다.

이는 시제품 제작 공정 선택이 중요한 재료 고려 사항임을 보여줍니다. 당사는 특수 사출 금형 시스템을 사용하여 가공된 인증된 진정한 엔지니어링 재료를 제공합니다. 이를 통해 고객에게 확실한 성능 데이터를 갖춘 시제품을 제공합니다. 품질이 떨어지는 대체품이 아닌, 생산과 동일한 재료로 설계의 타당성을 검증하십시오. 사양서를 제출하시면 인증된 MTR 시제품과 검증 중심의 견적을 받아보실 수 있습니다.

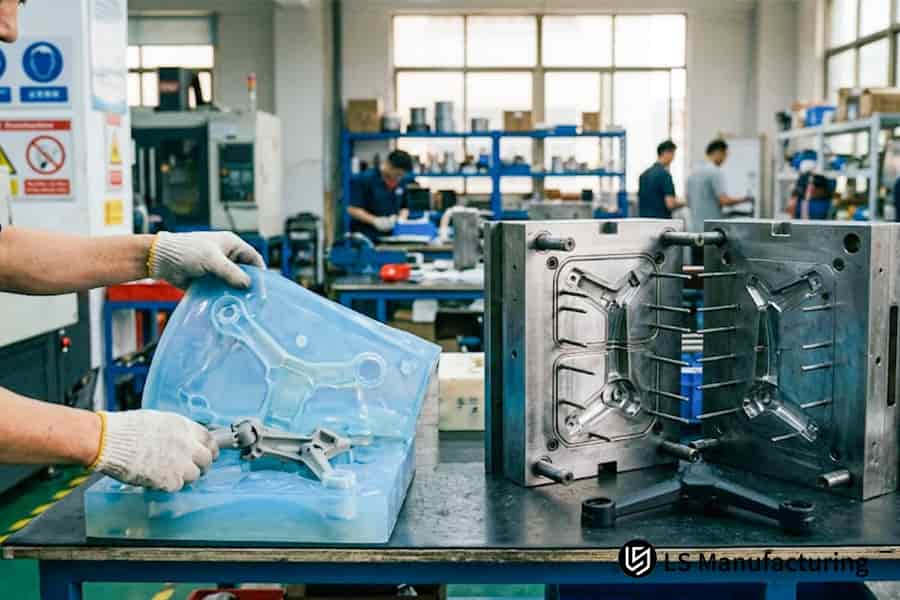

그림 3: 이 이미지는 밝은 파란색 실리콘 부품 제거 과정과 작업대 위의 어두운 금속 사출 금형을 대조적으로 보여줍니다.

사전 생산 DFM 엔지니어링은 맞춤형 소량 금형을 최적화하여 리드 타임을 단축하는 데 어떻게 기여할까요?

소량 생산 의 경우 시간이 가장 큰 제약 조건이며, 설계 단계에서 발생하는 모든 변경 사항은 전체 생산을 중단시킬 수 있습니다. 당사의 강점은 고객이 제공한 3D 설계 모델을 전문가가 신속하게 제조 용이성 분석(DFM)하여, 금형 제작에 들어가기 전에 맞춤형 소량 생산 금형 의 제조 관련 문제점을 파악하고 해결하는 데 있습니다.

문제 조기 해결을 위한 체계적인 DFM 분석

• 신속한 시뮬레이션 배포: 모델을 접수한 후 2시간 이내에 설계를 분석하여 소량 사출 성형 금형 의 충전 및 냉각 문제를 시뮬레이션합니다.
• 공정별 지침: 분석 방법은 다릅니다. 실리콘 진공 성형 의 경우 효율적인 통풍구 설계에 중점을 두고, 사출 성형 의 경우 변형 방지 방법을 검토합니다.

실리콘 진공 주조 효율 최적화

1. 게이트 및 통풍구 설계: 공기 방울이 생기지 않고 완벽하게 채워지 도록 게이트와 통풍구를 설치해야 할 위치를 파악합니다.
2. 드래프트 및 언더컷 검토: 드래프트 각도를 확인하고, 탄성으로 인해 금형 에서 탈형될 수 있는 영역을 파악합니다.

사출 금형의 효율성과 내구성을 위한 엔지니어링

• 벽 두께 최적화: 벽 두께 비율을 3:1 이하로 유지하도록 변경하는 것을 권장합니다. 이렇게 하면 벽이 움푹 들어가거나 휘어지는 것을 방지하고 곰팡이로 인한 수정 작업을 피할 수 있습니다.
• 금형 단순화를 통한 속도 향상: 당사는 가능한 한 작업을 단순화하는 수정 사항을 권장하며, 이를 통해 당사의 가속 사출 금형 툴링 공정에서 EDM 작업의 복잡성을 최대 35% 까지 줄일 수 있습니다.

최종적이고 제조 가능한 설계를 향해 나아가기

1. 협업 설계 확정: 최종 3D 모델에 사출 금형 제작 간소화 에 필요한 모든 변경 사항이 반영되도록 주석이 달린 DFM 보고서를 작성합니다.
2. 반복 작업 루프 방지: 당사의 선제적 접근 방식은 금형이 처음부터 정확하게 제작되도록 보장하여 가공 시작 후 발생하는 반복 작업 루프를 방지합니다.

이 단계는 제조 공정 이전에 디지털 방식으로 문제를 해결함으로써 핵심 경로를 단축합니다. 설계는 최고 속도와 최대의 정확도로 제조 준비가 완료된 형태로 변환되어 프로토타입 툴링 서비스 프로젝트가 개념 구상부터 기능 부품 제작까지 원활하게 진행되도록 보장합니다.

소량 생산용 툴링 서비스에서 툴 수명을 평가하는 기술적 매개변수는 무엇입니까?

지속적인 생산이 필요한 고객에게 있어, 금형의 수명과 신뢰성은 초기 시제품 단계를 훨씬 넘어선 재정적, 운영적 측면에서 매우 중요한 고려 사항입니다. 본 문서는 내구성이 뛰어난 금형을 정의하는 핵심 기술 매개변수를 정량화하여, 단순한 마케팅 문구를 넘어 소량 생산용 금형 파트너를 평가하기 위한 엔지니어링 프레임워크를 제공합니다. 목표는 조기 고장을 방지하고 장기간의 소량 생산 과정 에서 일관된 부품 품질을 보장하는 사양을 상세히 기술하는 것입니다.

소재 과학, 정밀성, 그리고 헌신적인 서비스를 통해 소량 생산 금형 의 수명을 보장합니다. 400 HV 이상의 표면 경도와 5만 회 이상의 사출 수명, 그리고 평생 보증과 같은 구체적인 기준을 설정하여 장기적인 가치 유지를 위한 핵심 과제를 해결함으로써, 금형이 초기 비용 부담에서 가치 있는 생산 자산으로 전환될 수 있도록 지원합니다. 이는 총 소유 비용(TCO)을 기준으로 사출 금형을 비교하는 데 필요한 기준을 제공합니다.

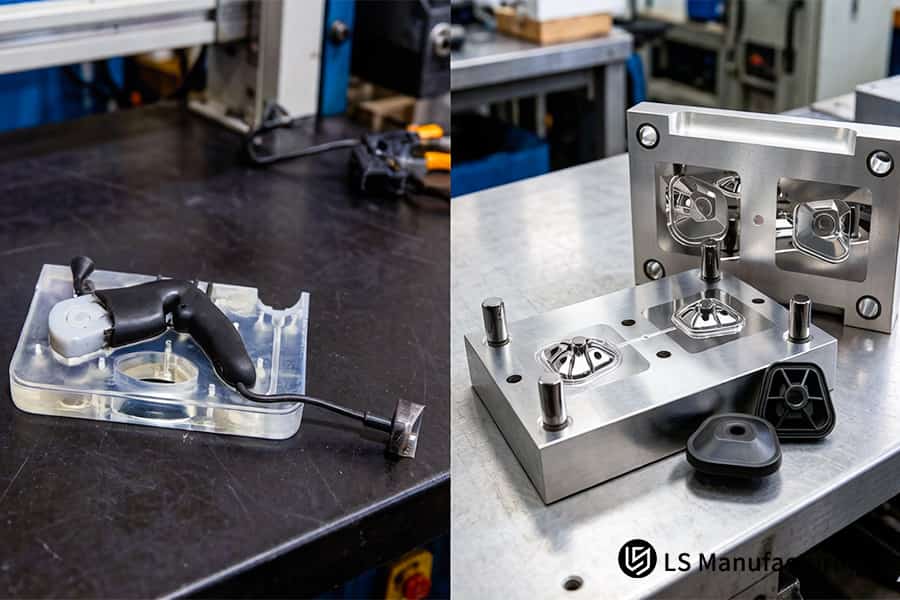

그림 4: 이 사진은 은색 금속 금형 조립체와 인접한 작업대에 있는 작은 검은색 부품을 대조적으로 보여줍니다.

지적 재산권 유출 위험을 없애기 위해 맞춤형 소량 금형 공급업체를 선택하는 방법은 무엇일까요?

의료기기, 방위산업, 자동차 센서 기술과 같은 산업 분야의 혁신가들은 지적재산권 보호가 비용보다 우선한다는 것을 잘 알고 있습니다. 다음은 구체적인 다단계 지적재산권 보안 프로토콜에 대한 설명으로, 이 프로토콜을 통해 실질적인 프로토콜 세트를 활용하여 지적재산권을 안전하게 보호할 수 있습니다. 이 프로토콜을 사용하는 공급업체와 협력하면 시제품 제작 과정 에서 발생할 수 있는 정보 유출 위험을 완전히 제거할 수 있습니다.

물리적 보안 및 생산 격리

핵심 프로그램은 보안이 강화된 격리된 생산 라인을 사용하여 제조됩니다. 보안 사출 금형 및 가공 셀은 회사 인트라넷과 분리되어 있으며 해킹 및 데이터 유출을 방지하기 위해 인터넷에 접속할 수 없습니다. 핵심 프로젝트에 사용되는 모든 맞춤형 소량 생산 금형 및 부품은 24시간 감시되는 물리적 보안 구역에 보관됩니다.

데이터 및 디지털 보안 프로토콜

무엇보다도 모든 파일 전송은 256비트 종단 간 암호화를 통해 안전하게 보호됩니다. 이는 DFM 분석을 위한 설계 파일과 기술 세부 사항에 대한 커뮤니케이션을 보호합니다. 실리콘 금형과 사출 금형 제작 서비스 에 대한 초기 상담부터 지침 제공에 이르기까지 전체 프로젝트 수명 주기는 데이터 유출 가능성을 완전히 차단하기 위해 보안 서버에서 진행됩니다.

법적 및 절차적 보호 장치

기술적 조치 외에도 인적 절차가 활용됩니다. 프로젝트 세부 정보에 접근하는 모든 엔지니어와 기술자는 상세하고 법적 구속력이 있는 기밀유지협약(NDA)에 서명합니다. 이는 실리콘 금형 프로토타입 제작 서비스 든 복잡한 생산 금형이든 관계없이 정보 흐름을 제한하기 위한 필요성 원칙에 의해 보완됩니다.

공급업체 선정 검증 기준

신뢰할 수 있는 파트너는 절차를 입증해야 합니다. 당사는 보안 감사 요약 및 데이터 처리 방식을 통해 명확한 검증을 제공합니다. 이러한 기준을 충족하는 검증된 사출 금형 툴링 공급업체를 선택하면 시스템적인 보호를 통해 귀사의 지적 재산을 안전하게 보호할 수 있으므로, 이는 매우 중요한 선정 기준입니다.

이 모델을 통해 지적 재산권 보호가 실질적인 분야임을 보여줄 수 있습니다. 당사는 모든 네트워크로부터 격리된 하드웨어부터 군사급 암호화 및 법적 관리까지 포괄적인 보안 전략을 채택하여 고객 보호의 핵심 문제를 해결합니다. 이를 통해 고객은 맞춤형 소량 금형 제작을 위한 외부 프로토타입 제조 서비스를 완벽한 신뢰를 가지고 이용할 수 있습니다.

사례 연구: LS Manufacturing은 자동차 자율주행 레이더 센서 하우징 프로젝트에서 툴링 자본 지출을 45% 절감한 방법은 무엇일까요?

북미의 주요 1차 협력업체가 중요한 도로 주행 테스트에 사용할 첨단 LiDAR 센서 하우징 프로토타입 150개를 필요로 했을 때, 그들은 기존의 대량 생산 사출 성형 금형 제작 방식 과 관련된 높은 비용과 긴 납기, 또는 일반적인 프로토타입 제작 서비스 의 부족한 재료 활용 능력과 정밀도 사이에서 선택해야 하는 문제에 직면했습니다. LS Manufacturing은 효과적인 소량 생산 사출 성형 금형 솔루션을 통해 이러한 상황을 해결했습니다.

고객 과제

해당 부품은 30% 유리섬유로 강화된 PA66( PA66+30%GF ) 소재로 제작된 하우징으로, 고밀도 방열판과 3개의 내부 언더컷을 갖추고 있었습니다. 센서의 정확한 정렬과 기능 환경 테스트를 위해서는 ±0.03mm 의 엄격한 공차가 필수적이었습니다. 기존의 경질 금형 제작 방식은 약 18,000달러의 비용과 6주라는 기간이 소요되어 차량 통합 일정에 맞추기 어려웠고, 실리콘 금형 프로토타입 제작 서비스는 이러한 재질에 적합하지 않았으며 필요한 강도와 정밀도를 구현할 수 없었습니다.

LS 제조 솔루션

사용 가능한 재료에 제약이 있어 실리콘 주조는 선택 사항이 아니었습니다. 대신, 5축 CNC 가공을 통해 항공기 등급 7075-T6 알루미늄 으로 정밀하게 가공할 수 있는 다중 인서트 사출 금형 툴링을 사용하기로 했습니다. 툴링의 정밀도를 활용하고 드래프트 위치를 적절히 조정함으로써 복잡한 슬라이더를 사용하지 않았습니다. 95MPa 의 고압 사출 금형 툴링을 적용하고, 재료의 수축 자국이나 변형을 방지하기 위해 최적화된 급속 냉각 통로를 사용했습니다.

결과 및 가치

당사의 정밀 사출 금형 툴링을 통해 12영업일 이내에 품질이 보장된 부품 150개 를 생산할 수 있었습니다. 모든 부품은 ±0.03mm의 공차 수준을 충족했으며, 기포나 수축 자국 없이 초기 IATF 16949 검사를 통과했습니다. 독창적인 툴 설계 덕분에 일반 금형 비용 대비 초기 투자 비용을 45% 절감할 수 있었습니다. 그 결과, 고객은 예정보다 18일 앞당겨 자동차 OEM 구매 계약을 체결했으며, 향후 모든 맞춤형 소량 생산 금형을 당사에 의뢰하기로 했습니다.

본 프로젝트는 속도, 경제성, 자동차 수준의 품질이라는 핵심 과제를 해결하는 데 도움이 되는 애플리케이션별 맞춤형 고속 프로토타이핑 툴링 제공 능력을 보여줍니다. 적절한 고품질 소재를 선택하고 제조 공정을 최적화 함으로써 고객이 경쟁 우위를 확보할 수 있도록 지원합니다.

높은 비용과 긴 납기 사이에서 더 이상 고민하지 마세요. 금형 제작 비용을 45% 절감하고 12일 만에 IATF 16949 규격 부품을 확보하려면, 시제품 설계안을 제출하여 타당성 검토 및 신속 견적을 받아보세요.

자주 묻는 질문

1. LS Manufacturing의 시제품 ​​금형 제작 서비스의 최소 주문 수량은 얼마입니까?

LS Manufacturing은 고객 가치에 기반한 유연한 생산이라는 개념을 진정으로 구현하고 있습니다. LS Manufacturing에서 제공하는 소량 프로토타입 제작 서비스는 최소 주문 수량 제한이 없으므로, 복잡한 실리콘 프로토타입 하나부터 5개의 고속 사출 프로토타입 까지, 언제 어디서든 효율적인 가공 공정을 통해 제작을 시작할 수 있습니다.

2. 액체 실리콘 금형은 맞춤형 사출 성형 부품과 정확히 동일한 물리적 특성을 제공할 수 있습니까?

완전히 가능한 것은 아닙니다. 액체 실리콘 주조는 대기압 또는 저압에서 경화 또는 성형되는 폴리우레탄 수지를 사용하는 진공 주조 기술을 사용하기 때문에 재료의 쇼어 경도를 정밀하게 제어할 수 있지만, 대량 생산 폴리머 플라스틱의 모든 고온 저항성 및 인장 강도 특성을 확인해야 하는 경우에는 항공우주 등급 알루미늄 또는 강철 금형을 사용한 소량 성형 서비스를 선택해야 합니다.

3. LS Manufacturing은 고정밀 맞춤형 소량 금형을 납품하는 데 영업일 기준 며칠이 소요됩니까?

LS Manufacturing은 최적화된 사전 제조 용이성 설계(DFM) 기술 검토 프로세스를 통해 진공 주조 실리콘 금형 프로토타입을 최단 3영업일 내에 배송할 수 있도록 보장합니다. 또한, 항공우주 등급 7075 알루미늄 또는 사전 경화 처리된 P20 강철로 제작된 소량 생산용 고속 사출 금형은 금형 제작부터 최초 생산품 검사 보고서(FAIR) 제출까지 전체 공정을 10~14영업일 내에 완료할 수 있습니다.

4. 생산량을 50개에서 5,000개로 늘릴 때, 어떤 제조 방식이 부품 단가 측면에서 더 유리합니까?

생산량이 50개에서 5,000개로 증가함에 따라, 고속 사출 성형 툴링은 투자 수익률 측면에서 압도적인 이점을 제공합니다. 이는 개당 가공 시간을 30초 미만으로 단축할 수 있기 때문입니다. 상당한 수작업 시간이 소요되는 실리콘 진공 주조 방식 과 비교하면, 개당 비용을 60% 이상 절감할 수 있습니다.

5. 귀사의 신속 프로토타입 제작 툴링 서비스는 어떤 핵심 기하 공차를 사내에서 일관되게 달성할 수 있습니까?

LS Manufacturing은 자체 보유한 고정밀 5축 동시 가공 장비인 Okuma(일본) 및 Mazak(미국) CNC 가공 센터와 실시간 인라인 적외선 좌표 측정기(CMM) 검증을 활용하여 소량 사출 성형 프로토타입 제작 서비스를 제공하며, 탁월한 세계적 수준의 ±0.03mm 또는 초정밀 ±0.02mm 의 치수 공차를 일관되게 유지할 수 있습니다.

6. 소량 생산용 툴링을 제작하기 전에 공식적인 DFM 최적화 분석을 제공하십니까?

네. LS Manufacturing의 핵심 경쟁력 중 하나는 무료로 제공되는 포괄적인 제조 용이성 설계(DFM) 검토 서비스입니다. 문의를 접수한 후 단 2시간 만에, 숙련된 사출 성형 엔지니어링 전문가 팀이 최적의 게이트 위치, 드래프트 각도 조정, 최대 벽 두께 변화 시뮬레이션 등 주요 매개변수를 포함하는 맞춤형 심층 Moldflow 분석 보고서를 작성해 드립니다.

7. 의료 및 자동차용 맞춤형 소량 금형에 사용할 수 있는 특수 표면 마감 처리에는 어떤 것들이 있습니까?

당사는 광범위하고 다양한 금형 표면 처리 공정을 제공합니다. 당사의 역량은 기본적인 SPI-A1/A2 고광택 미러 폴리싱 및 VDI 3400 스파크 방전 가공부터 자동차 및 의료 분야의 엄격한 요구 사항을 충족하는 표준 화학 에칭 가공에 이르기까지 모든 것을 포괄합니다. 이를 통해 고객 부품의 외관 미관 및 미세 표면 조도(Ra ≤ 0.05 μm)가 상용 조립 표준을 100% 충족하고, 경우에 따라 능가하도록 보장합니다.

8. LS Manufacturing에서 맞춤형 소량 금형에 대한 정확한 가격 견적을 즉시 받으려면 어떻게 해야 합니까?

암호화된 시스템을 통해 3D CAD 도면(STEP, IGES 및 X_T 형식 지원)을 업로드하기만 하면 됩니다. 당사의 글로벌 엔지니어링 지원 센터에서 금형 제작 비용과 부품별 단가를 포함한 투명 하고 상세한 견적서를 12시간 이내에 제공해 드립니다.

요약

실리콘 금형과 소량 생산용 사출 금형 중 어떤 것을 선택할지는 연구 개발 일정, 재료 제약, 초기 투자 비용을 고려한 전략적인 균형 문제입니다. 신속한 프로토타이핑이 요구되는 상황에서, 15년 경력의 ISO 인증 전문가인 LS Manufacturing은 실제 현장 상황과 프로젝트 경험을 바탕으로 고객의 기능 테스트 요구 사항에 맞춰 속도와 품질의 균형을 이룬 맞춤형 금형을 제작합니다.

느린 생산 주기나 일관성 없는 프로토타입 때문에 디자인이 지연되지 않도록 하세요. LS Manufacturing의 금형 주조 전문가에게 문의하여 프로젝트에 확실성을 확보하십시오. "무료 DFM 검토 및 실시간 견적 받기"를 클릭하여 STEP/IGES 파일을 업로드하세요. 12시간 이내에 투명한 다단계 견적과 350달러 상당의 무료 DFM 보고서를 받아보실 수 있습니다. LS Manufacturing과 함께 성공적인 제품 출시를 만들어 보세요.
