チタン レーザー切断サービス: 航空宇宙および医療向けのカスタム グレード 5 部品

チタン レーザー切断サービスは、航空宇宙および医療機器分野におけるグレード 5 チタン合金部品を加工するための中核ソリューションです。 しかし、従来の切断方法ではエッジの酸化や微小亀裂が発生し、製品の安全性に悪影響を及ぼすため、どちらの分野も課題に直面しています。

チタン合金は熱伝導率が非常に低く、化学反応性が高いため、レーザー加工には特有の困難が伴います。その結果、速い切断速度と酸素汚染のないことのバランスを保つのが難しくなり、二次加工コストの上昇につながっています

。

この記事では、LS マニュファクチャリングは、グレード 5 チタン合金材料の使用率を 85% 以上に高め、コストを削減し、リスクを軽減するのに役立つ、航空宇宙グレード レベルでの精密プロセス制御ソリューションと実用的なパラメータを明らかにします。

グレード 5 チタン合金のレーザー切断: 主要な答えの概要

<本体>

ここでは、チタンのレーザー切断サービスについて説明します。他のトピックの中でも特に、航空宇宙および医療用途向けのチタン合金の加工で直面する主な困難に焦点を当てます。この記事では、データと実際の例の両方を使用して、処理に伴うリスクの防止、コスト削減、信頼できるパートナーの獲得に関するガイダンスを提供します。

LS Manufacturing のチタン レーザー切断サービスを選ぶ理由?チタン合金部品の精密製造

チタン合金加工のパートナーを選ぶことは、加工におけるお客様の問題点に効果的に対処し、同時に全体コストの削減に貢献できるパートナーを見つけることが主に重要です。実際、これが LS Manufacturing がお客様に提供できる非常に重要なメリットです。 LS Manufacturing のチタン レーザー切断における豊富な経験を活用することで、世界トップ 10 の航空宇宙機関や有名な医療会社が使用しているのと同じレベルの加工にアクセスできるようになります。 100,000 個以上の精密部品で同じ品質を保証し、常に 99.5% 以上の合格率を実現することは、不良品による無駄を最小限に抑えることも意味します。

航空宇宙グレードのグレード 5 チタン合金部品の加工に LS マニュファクチャリングを選択することは、熱影響部を 0.05 mm 以内に熱制御できることを意味します。これは、ASTM B265-21 規格に完全に準拠しています。医療用インプラント グレードの部品に関しては、当社の ISO 13485 認証と非常に徹底した材料トレーサビリティ サービスにより、生体適合性が保証され、コンプライアンス リスクが排除されます。

元々、航空宇宙産業のクライアントは、薄肉部品の熱変形が原因で合格率が 30% 未満でした。 LS Manufacturing の介入により、合格率が 99.5% に向上しただけでなく、開発サイクルが 40% 短縮され、材料使用率が 70% から 88% に向上し、原材料の無駄によるコスト圧力が大幅に軽減されました。 まさにそれが、LS Manufacturing を選択するメリットです。

<ブロック引用>

LS マニュファクチャリングを選択すると、DFM レビューや 1 対 1 のエンジニア コンサルティングなどの付加価値サービスを無料で利用でき、真のコスト削減と効率向上を実現できます。カスタマイズされた加工ソリューションについては、当社の上級エンジニアに無料の DFM 評価とコスト計算を依頼してください。これにより、グレード 5 チタン レーザー切断のための効率的なソリューションが得られます。

航空グレードのチタン合金加工において補助ガスの純度を最適化してエッジの酸化層を除去する方法

グレード 5 チタン合金を 1500 度を超える温度で切断すると、すぐに酸素と反応して脆い層が生成され、製品部品の強度が損なわれます。これは、航空宇宙グレードのチタン レーザー切断 サービスで発生する可能性のある重大な問題です。アシストガスの純度を適切に調整することがこの問題を解決するだけでなく、 部品の品質を確保するための主な要素

です。

アシストガス純度に関する主要な要件

LS Manufacturing をグレード 5 チタン レーザー切断に選択すると、業界標準ではなく純度 99.999% のアルゴンまたはヘリウムのみを使用することが保証されます。純度99.9%のガス。したがって、これにより、酸化層の厚さが厚くなるのを防ぐだけでなく、後処理にかかる時間と費用も削減されます。

ガス制御とパフォーマンス データの比較

LS Manufacturing の動的圧力補償システムは、ガス圧力を継続的に調整して、高純度ガスでカーフエッジを完全に保護します。さまざまなガス純度での切断性能の結果を示す以下の表は、高純度ガスを選択する主な理由を示していると思われます。

問題点の処理	解決策	コアデータ	適用可能なフィールド
エッジ酸化	99.999% の高純度アルゴン保護	HAZ≤0.05mm	航空宇宙
生物的汚染	鉛フリー、カーボンフリーの治療 + パルス変調	Ra≤1.6μm	医療機器
熱変形	セグメント化された冷却 + フォーカス補正	公差 ±0.02 mm	航空宇宙用薄肉部品
高いスクラップ率	インテリジェントなネスティング + 共通エッジ カッティング	88% の使用率	すべてのフィールド

<本体>

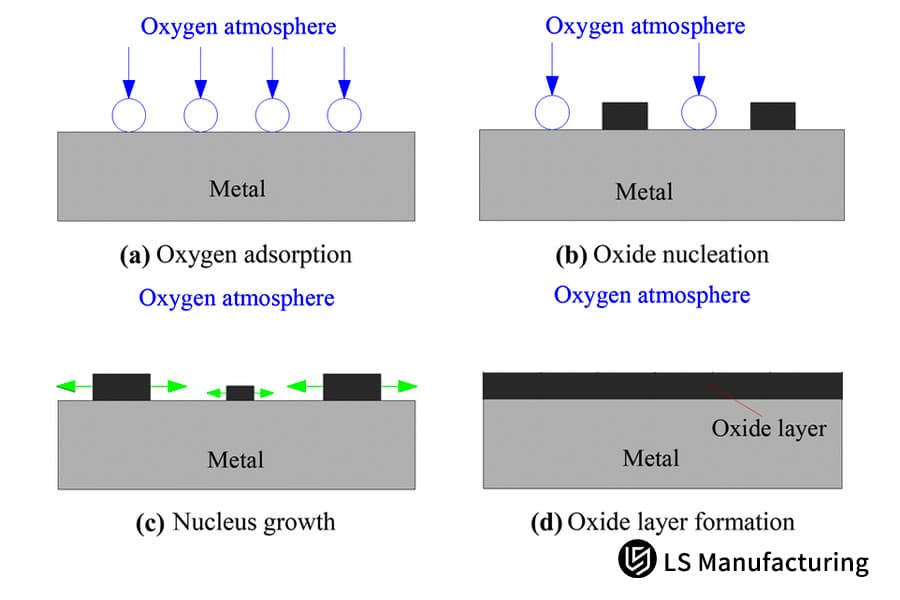

図 1: 金属表面酸化の 4 段階のプロセスを示す図。

カスタム レーザー切断サービスで医療用インプラント グレードの部品の生体適合性を汚染なく確保するにはどうすればよいですか?

医療分野における Ti-6Al-4V ELI 材料の主な関心事は、表面の清浄度です。表面の軽微な汚染でも患者にとって危険であることに加えて、これは医療部品のレーザー切断時に遵守しなければならない主要な基準の 1 つです。重要なのは、これは私たち LS Manufacturing が非常に厳密に管理している点です。

専用の鉛フリーおよびカーボンフリー処理

医療用チタン サプライヤーのプロフェッショナルとして、LS マニュファクチャリングは医療部品に専用の切断作業台を提供し、鉛フリーおよびカーボンフリーの加工システムを適用することにしました。ワークテーブルは定期的に洗浄され、スパッタの再流動を防ぎ、部品の表面に不純物がなく、医療移植基準を満たしています。

最適化された切削パラメータと表面精度制御

骨プレートや埋め込み型センサー ハウジングなどの医療部品に関しては、LS Manufacturing は溶融池温度の低下につながるパルス レーザー周波数変調技術を採用しています。このアプローチは、酸化不純物のリスクから部品を保護するだけでなく、 エッジ粗さがRa1.6μm 以内に維持されることを保証します。 したがって、研磨は不要となり、コストと時間を大幅に節約できます。

さらに、ISO 13485 認証を取得した LS Manufacturing の医療グレードの切断サービスを選択すると、同社はでは、コンプライアンスに関して安心感を提供できる完全な材料トレーサビリティ レポートを提供しています。同様の医療部品の切断事例を確認するには、事例集を無料でダウンロードして、カスタム レーザー切断サービスが部品の生体適合性の確保にどのように役立つかをより深く理解することができます。

公差 ± 0.02m に直面した場合の高精度チタン レーザー切断サービスの熱変形補正を実行するにはどうすればよいですか?

レーザー切断航空宇宙用薄肉構造コンポーネントは、金属内に熱を蓄積しやすく、金属が歪む原因となるため、0.02 mm の厚さを実現するのが難しい場合があります。許容要件です。これは、高精度チタン レーザー切断で直面する可能性のある大きな問題の 1 つです。 LS Manufacturing の独自技術は、この問題の解決に非常に役立ちます。

セグメント化された冷却切断アルゴリズム

LS Manufacturing のセグメント化された冷却切断アルゴリズムで同じ部品温度を達成する方法の 1 つは、最初に重要ではない穴の切断から開始し 、その後輪郭を切断する切断パスを使用することです。部品内の熱応力の分散を促進し、必要な部品の温度を安定に保つことで部品の局所的な過熱による変形を防ぎます。さらに、必要な部品の寸法精度も保証します。

リアルタイムフォーカス補正技術と実践データ

リアルタイム フォーカス補正テクノロジーは、熱変形による寸法偏差を相殺するために、レーザーのフォーカス位置を刻々と変化させます。

ここに、グレード 5 チタンの厚さ 3 mm のプレートを切断したテスト データがいくつかあります。これにより、このテクノロジーがもたらす精度を 100% 確信できます。

ガスの種類	純度	酸化層の厚さ	微小硬度	後処理コスト
窒素	99.9%	0.12mm	380HV	1 個あたり 15 ドル
アルゴン	99.9%	0.08mm	320HV	1 個あたり 10 ドル
アルゴン	99.999%	0.01mm	280HV	1 個あたり $0
ヘリウム	99.999%	0.008mm	275HV	1 個あたり $0

<本体>

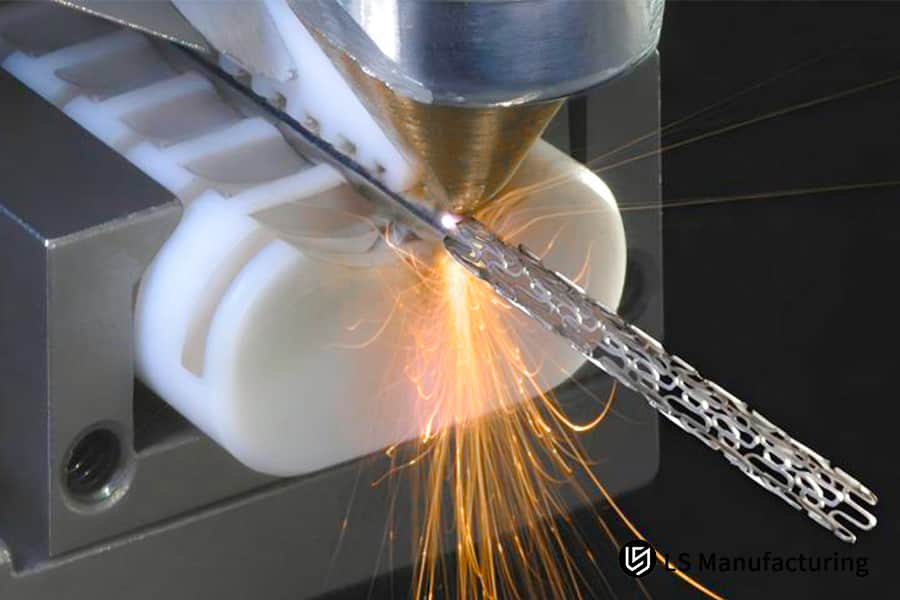

図 2: 複雑なチタン製医療用インプラントをレーザーで切断し、明るい火花を発生させます。

なぜ LS マニュファクチャリングは、医療機器メーカーによる高価なチタン部品の廃棄率削減を支援できるのでしょうか?

チタン合金の原材料は通常非常に高価であり、スクラップ率が高いと材料調達コストが高騰する可能性があります。 これはおそらく医療機器メーカーにとって大きな懸念事項です。スクラップの作成に加えて、カスタム チタン レーザー サービスプロセスの最適化は、スクラップ率を最小限に抑えてコストを管理するための重要な要素です。 LS Manufacturing は、お客様に役立つ成熟したソリューションを導入することができます。

スマート ネスティング システムの正確な強化

LS Manufacturing の施設のスマート ネスティング システムは時代を先取りしており、業界標準で規定されている部品間の制限間隔 5 mm を超えて 2 mm まで下げることもできます。これにより、チタン合金のシート内で利用可能なスペースが最も効率的に使用されるだけでなく、原材料の無駄が削減され、材料の利用率が向上し、その結果、原材料コストが削減されます。

一般的なエッジ切断技術によりスクラップの節約を削減

LS Manufacturing の一般的なエッジ カット テクノロジーは、円弧の開始点と終了点での材料の破壊を最小限に抑えます。次のさまざまな切断方法の材料利用率の比較は、スクラップ率の削減によってどのようにコスト削減が達成できるかを明確に示しています。

カット方法	穴の真円度の偏差	輪郭許容差	平坦度	合格率
従来のレーザー切断	0.032mm	±0.035mm	0.08mm	78%
セグメント化された冷却 + フォーカス補正	0.015mm	±0.018mm	0.03mm	99.2%

<本体> <ブロック引用>

LS Manufacturing の技術最適化により、製品の単位調達コストを 20% 以上削減できます。 チタン合金部品のスクラップ率とコスト削減を計算するには、当社のエンジニアに無料評価を依頼し、グレード 5 チタン レーザー切断のコスト削減ソリューションを利用してください。

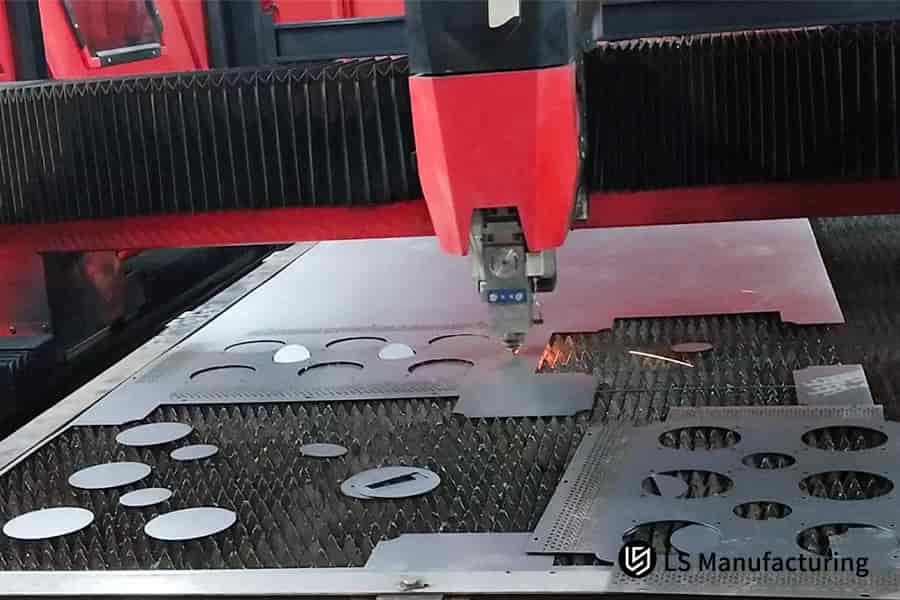

図 3: 材料の使用を最適化するためにチタン プレートから円形パターンをレーザー切断します。

航空宇宙用の複雑なチタン部品の製造におけるレーザー開始段階でのスラグの垂れ下がりの問題を解決するにはどうすればよいですか?

レーザー アーク点火中の状況によっては、部品の下側に硬いスラグが容易に形成され、製品の組み立て精度に影響を及ぼし、場合によっては部品のスクラップが発生し、コスト高につながります。実際、これは複雑な機体チタン部品のレーザー切断で頻繁に発生する問題です。

プログレッシブ掘削およびエネルギーランプ制御テクノロジー

LS Manufacturing の先進的な穴あけおよびレーザー エネルギー ランプ制御テクノロジーにより、 非常に低いレベルから非常に高いレベルまで徐々に増加するようにレーザー エネルギーを制御できます。その後、材料はゆっくりと浸透します。この新しい手順の結果、スラグの生成が削減され、最初のステップでの切断品質が向上し、その後の洗浄作業が防止され、時間と費用の両方が節約されます。

チタン合金の特性に基づくパラメータの最適化

チタン合金の融点が 1668 であることを考慮すると、LS Manufacturing のチームはノズルの高さとレーザー周波数を正確に調整できます。 これにより、スラグは補助ガスによって吹き飛ばされ、部品の表面に付着しなくなり、結果として目的の部品の組み立て精度が向上し、スクラップ率が低下します。

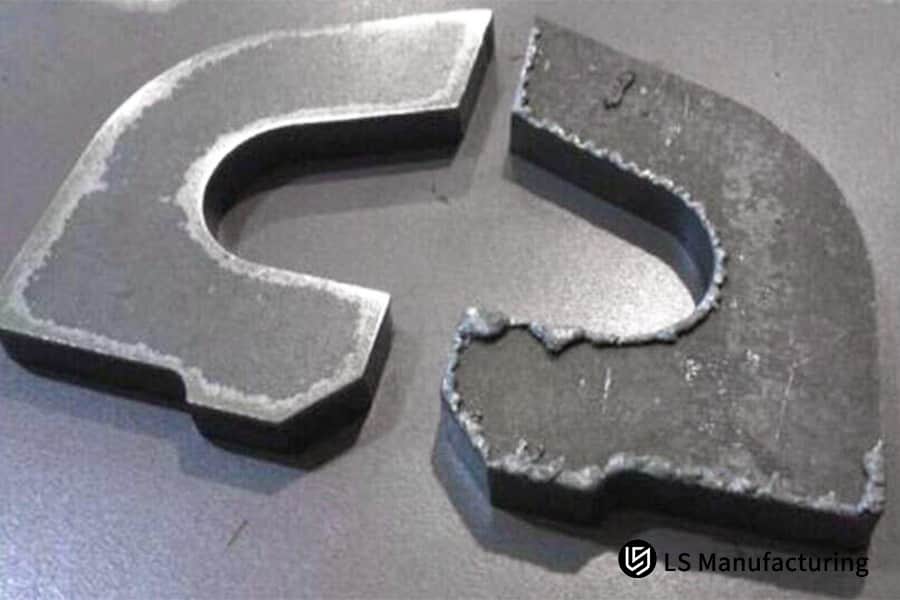

図 4: レーザー切断されたエッジに暗色の酸化物の残留物が見られる 2 つのチタン部品。

特定のニーズに基づいて医療用チタンのサプライヤーから DFM 機能を持つパートナーを選択するにはどうすればよいですか?

医療機器メーカーとして医療用チタンのサプライヤーを選択する際に、加工精度に注目するだけでは十分ではありません。パートナーが製造可能性を考慮した設計 (DFM) ができる場合は、部品設計の最適化、コスト削減、 歩留まりの向上を支援できる可能性があります。これは、サプライヤーを選択する主な理由の 1 つであるだけでなく、LS Manufacturing の主な能力の 1 つでもあります。

DFM レビューの基本的な利点

一方で、LS Manufacturing は DFM レビューを無料で提供します。図面通りの加工をさらに一歩進めたサービスです。また、 レーザー切断プロセスの機能を活用して、 部品設計の最適化を促進します。たとえば、鋭利なコーナーを微細な丸みを帯びたコーナーに変更すると、切断の安定性が向上し、亀裂の可能性が低下し、結果としてお客様側での不良品の発生が少なくなります。

DFM 機能を備えたサプライヤーのリスト

サプライヤーを選択するときは、次の 3 つの資格を考慮して、DFM と専門的に連携でき、信頼できる方法でサービスを提供できるかどうかを確認してください。

<オル>

サプライヤーは ISO 13485 の認証を受けていますか?これにより、その製造プロセスが医療業界の基準を満たしていることを確認でき、コンプライアンスのリスクを軽減するのに確実に役立ちます。

サプライヤーは 100% 材料トレーサビリティ レポート (MTR) を発行していますか? これを利用できると、医療製品の主な要件であるチタン合金材料の純度と安全性について安心できます。

サプライヤーはリアルタイムの材料組成モニタリング用の分光計を備えていますか? この機能により、正確な品質管理が容易になり、材料関連の製品パフォーマンスの問題を回避できます。

<ブロック引用>

DFM 機能を備えたサプライヤーと協力すると、研究開発コストと部品の廃棄率を下げるのに役立ちます。無料の DFM 監査サービスについては、LS Manufacturing のエンジニアに問い合わせて、高度なスキルを備えたカスタム チタン レーザー サービスを直接体験してください。

ケーススタディ: LS Manufacturing が世界トップ 10 の航空宇宙機関向けにグレード 5 チタン合金の流体分配プレートをカスタマイズ

熱変形の制御と寸法の高精度は、複雑な航空宇宙用チタン部品の加工に取り組む際の主な障害となります。ここでは、LS Manufacturing が世界トップ 10 の航空宇宙機関をサポートしてこれらの問題を解決した方法のケーススタディを紹介します。

クライアントの問題

世界トップ 10 の航空宇宙機関の 1 つでは、穴の間隔がわずか 1.5 mm で、500 以上の不規則な形状の細長い穴を備えた、厚さ 0.8 mm のグレード 5 チタン合金の流体分配プレートを機械加工する必要がありました。以前のサプライヤーの熱変形制御が不十分だったため、部品の歩留まりが 30% 未満となり、 開発サイクルが遅れ、原材料が大幅に無駄になりました。これらは、お客様が遭遇する可能性のある問題でもあります。

LS 製造ソリューション

リクエストを受けた後、チームは部品図面の DFM レビューを無料で実施しました。その結果、古いサプライヤーの切断パスが非常に不合理で、切断による熱が 1 点に集中して熱応力が発生する原因となっていることがわかりました。これに基づいて、複数のテクノロジーを組み合わせたソリューションを考え出しました。

<オル>

水冷レーザー切断ステージの追加により、切断プロセス中に発生する熱がリアルタイムで吸収され、部品の表面温度が 80℃ 以下に維持され、熱源による部品の熱変形が軽減されます。

ナノ秒レベルの短パルス レーザーを使用してレーザー材料の相互作用時間を制限し、熱の影響を受けるゾーンを減らし、穴の内壁が溶けて多孔質の壁が変形するのを防ぎます。

パーツを固定するだけでなく放熱にも役立つ特別なシリコンカーバイド固定具を設計し、同時にパーツを物理的に成形して切断後の反りを防ぎます。

熱応力を分散させて穴の位置と平坦度を維持するために、「裏返しの分割切断」 のロジックを使用して切断パスを変更します。

結果と値

航空宇宙局は、上記のアプローチを使用して、流体分配プレートの平面度を 0.03 mm 以内、穴の位置の偏差を 0.015 mm 以内に制御することに成功しました。部品の歩留まりが 30% 未満から 99.5% に劇的に向上し、同時に研究開発期間が 40% 短縮され、高価な電解研磨プロセスが完全に回避されました。これは、LS Manufacturing と提携する本当のメリットです。LS Manufacturing はすでに契約を締結しているため、代理店は長期的に協力する予定です。

<ブロック引用>

No matter your complex aerospace titanium parts processing needs, LS Manufacturing can provide customized solutions. For detailed technical parameters of this case, please contact their engineers to obtain a complete case report and technical solution free of charge.

How To Optimize The Key Factors Of The Final Quotation For Titanium Laser Cutting Service Through Process Optimization?

One of the major factors when you decide to engage a titanium laser cutting service is the production price. Quite often you might only give consideration to how much one operation of the process costs, but what you might also be missing are the long term savings that can be achieved by optimizing the processes. Here is an analysis of how process optimization can lead to an overall price reduction for you.

Understanding Pricing through Four Main Elements

The costs of titanium laser cutting services are mainly divided into material costs, laser processing time costs (which depend mainly on the cutting speed), costs of auxiliary gases consumption, and quality control costs. Among these, laser processing time and auxiliary gas consumption are the two main elements that not only affect the price but also represent the main areas where LS Manufacturing can assist you in minimizing your expenses by process optimization.

Specific Measures to Reduce Pricing Through Process Optimization

LS Manufacturing will help you with lowering your total price and enhancing your cost efficiency mainly through 3 process improvements:

• Switching to a powerful laser with high power density could make the cutting of 5mm thick titanium alloy 15% faster, thus decreasing laser processing time and cutting down labor costs.
• Changing the auxiliary gas injection technique to one that is more gas saving and ordering the gas in large quantities to get the best price will together bring you 10% of the gas consumption money back.
• Employing intelligent nesting systems and common edge cutting technology will increase material utilization, decrease waste, and lower the material cost, it is also a main technique for cost reduction.

よくある質問

Q1: How does LS Manufacturing prevent hydrogen embrittlement when working with grade 5 titanium alloy?

LS Manufacturing controlling the environmental humidity and using high purity dry argon gas to shield the surface is enough to ensure hydrogen atom penetration is less than 10ppm, thus preventing hydrogen embrittlement.

Q2: Is your laser cutting capable of processing medical grade titanium parts complying with the ISO 13485 standard?

LS Manufacturing implements the system as per ISO 13485 and only releases the medical grade titanium parts with implant grade documentation and packaging after confirming the respective tests and that all the necessary records are being traced.

Q3: How is it possible for laser cutting techniques to not burn the edges of thin walled titanium alloy parts (< 0.5mm)?

LS Manufacturing by equipping its machines with short pulses above 10kHz, fine nozzles, and high speed cutting can not only prevent the edge burning but also assure excellent surface quality of thin walled titanium alloy parts.

Q4: What is the narrowest cutting width that LS Manufacturing's titanium laser cutting service can achieve?

The minimum kerf width attained by LS Manufacturing's titanium laser cutting service is generally kept within 0.12-0.15mm that is apt for your highly integrated parts requirements.

Q5: Could I get grade 5 titanium alloy from your stock, or do customers generally have to give drawings and materials to you?

LS Manufacturing keeps a supply of Grade 5 and 23 titanium plates. This way, you can get both the purchasing and processing done at the same place. On the other hand, you can also provide us with materials of special specifications.

Q6: Is it possible to TIG weld the edges of a laser cut titanium alloy directly?

LS Manufacturing laser cutting parts have fiercely thin oxide layers on the edges. Mechanically cleaning the part a little should be enough for you to TIG weld. We also offer a secondary oxide layer removal treatment if you want it.

Q7: Why pick LS Manufacturing for laser cutting over waterjet cutting?

With LS Manufacturing laser cutting speed is considerably faster than waterjet cutting, you're not going to use any abrasives also for thicknesses under 5mm it will give you extremely precise results, which in turn will reduce the amount of your subsequent correction work.

Q8: What is your fastest lead time in days for very urgent orders?

If you have very mature drawings for the samples, LS Manufacturing can perform the cutting, quality inspection, and shipment just in 48 hours, so you can even manage to shorten your project cycles.

概要

Laser cutting titanium alloys involves the precise regulation of heat energy, the flow of gases, and the properties of the material. These factors influence the safety of your product and its performance directly. LS Manufacturing, with you as the center, elevates titanium laser cutting services to precision production, enabling you to address challenges in aerospace and medical processing, as well as to achieve cost reduction and efficiency improvement.

Thinking of upgrading your titanium alloy parts solutions? Do not allow defect rates and high post-processing costs to diminish your profits. On the one hand, you might be an aerospace engineer, on the other hand, if you are a medical purchasing manager, of course, the expert team at LS Manufacturing is looking forward to your contact.

Get a free DFM assessment to unlock customized processing solutions, contact senior engineers for one-on-one answers to your processing challenges, submit part drawings to receive accurate quotes. Let LS Manufacturing define your new standard of precision manufacturing with its capabilities!
