Service de découpe laser du titane : pièces sur mesure de grade 5 pour les secteurs aérospatial et médical

Le service de découpe laser du titane est la solution idéale pour l'usinage de pièces en alliage de titane de grade 5 dans les secteurs de l'aérospatiale et des dispositifs médicaux. Cependant, ces deux secteurs rencontrent des difficultés avec les méthodes de découpe traditionnelles, car celles-ci entraînent une oxydation des bords et des microfissures, préjudiciables à la sécurité des produits.

Les alliages de titane présentent des difficultés particulières pour le traitement laser, du fait de leur très faible conductivité thermique et de leur forte réactivité chimique. Par conséquent, concilier vitesse de découpe élevée et absence de contamination par l'oxygène s'avère complexe, ce qui entraîne une augmentation des coûts de traitement secondaire.

Dans cet article, LS Manufacturing va dévoiler des solutions de contrôle de processus de précision et des paramètres pratiques de niveau aérospatial qui vous aideront à augmenter l'utilisation de l'alliage de titane de grade 5 à plus de 85 %, à réduire les coûts et à diminuer l'exposition aux risques.

Découpe laser d'alliage de titane de grade 5 : Aperçu rapide des réponses essentielles

Cet article traite du service de découpe laser du titane. Il met notamment en lumière les principales difficultés rencontrées lors de la transformation des alliages de titane pour les applications aérospatiales et médicales. À l'aide de données et d'exemples concrets, il fournit des conseils pour prévenir les risques liés à la transformation, réduire les coûts et trouver un partenaire fiable.

Pourquoi choisir le service de découpe laser du titane de LS Manufacturing ? Fabrication de précision de pièces en alliage de titane

Choisir un partenaire pour le traitement des alliages de titane, c'est avant tout trouver un acteur capable de répondre efficacement à vos problématiques de transformation, tout en vous aidant à réduire vos coûts globaux. C'est précisément l'avantage essentiel que LS Manufacturing peut vous offrir. Grâce à la vaste expérience de LS Manufacturing en découpe laser du titane, vous bénéficiez d'un niveau de traitement équivalent à celui utilisé par les dix plus grandes institutions aérospatiales et entreprises médicales mondiales. Outre la garantie d'une qualité constante pour plus de 100 000 pièces de précision, avec un taux de réussite toujours supérieur à 99,5 %, cela se traduit également par une réduction maximale des déchets liés aux produits défectueux.

Choisir LS Manufacturing pour l'usinage de pièces en alliage de titane de qualité aérospatiale (grade 5) garantit un contrôle thermique précis des zones affectées thermiquement (0,05 mm), conformément à la norme ASTM B265-21 . Pour les pièces destinées aux implants médicaux, notre certification ISO 13485 et nos services de traçabilité des matériaux rigoureux assurent la biocompatibilité et éliminent tout risque de non-conformité.

À l'origine, un client du secteur aérospatial affichait un taux de réussite inférieur à 30 % en raison de la déformation thermique des pièces à parois minces. L'intervention de LS Manufacturing a non seulement permis d'augmenter ce taux à 99,5 %, mais aussi de réduire le cycle de développement de 40 % et d'améliorer l'utilisation des matériaux, passant de 70 % à 88 %, ce qui a considérablement diminué les coûts liés au gaspillage de matières premières. Voilà précisément les avantages que vous offre le choix de LS Manufacturing.

En choisissant LS Manufacturing, vous bénéficiez de services à valeur ajoutée gratuits, tels que l'analyse de fabricabilité (DFM) et des consultations individuelles avec un ingénieur, pour une réduction des coûts et une amélioration de l'efficacité. Pour des solutions de traitement sur mesure, contactez nos ingénieurs experts pour une évaluation DFM et un calcul de coût gratuits , et découvrez des solutions performantes pour la découpe laser du titane de grade 5.

Comment éliminer l'oxyde de bord lors de l'usinage d'alliages de titane aéronautiques grâce à la pureté du gaz ?

Lorsqu'on découpe des alliages de titane de grade 5 à des températures supérieures à 1500 °C, ils réagissent facilement avec l'oxygène, formant une couche fragile qui compromet la résistance des pièces. Ce problème majeur peut survenir lors de la découpe laser de titane de qualité aérospatiale . Un ajustement précis de la pureté du gaz d'assistance est essentiel pour éliminer ce problème et garantir la qualité des pièces.

Exigences fondamentales en matière de pureté des gaz d'assistance

Choisir LS Manufacturing pour la découpe laser de titane de grade 5, c'est l'assurance d' utiliser exclusivement de l'argon ou de l'hélium d'une pureté de 99,999 %, contrairement aux gaz à 99,9 % de pureté habituellement utilisés. Ainsi, la couche d'oxyde ne s'épaissira pas et vous réduirez les coûts et les délais de post-traitement.

Comparaison des données de contrôle et de performance du gaz

Le système de compensation dynamique de pression de LS Manufacturing ajuste en continu la pression du gaz afin de garantir une protection optimale du bord de coupe grâce à un gaz de haute pureté. Le graphique ci-dessous, présentant les résultats de coupe obtenus avec différents niveaux de pureté du gaz, illustrera sans doute la principale raison de privilégier les gaz de haute pureté :

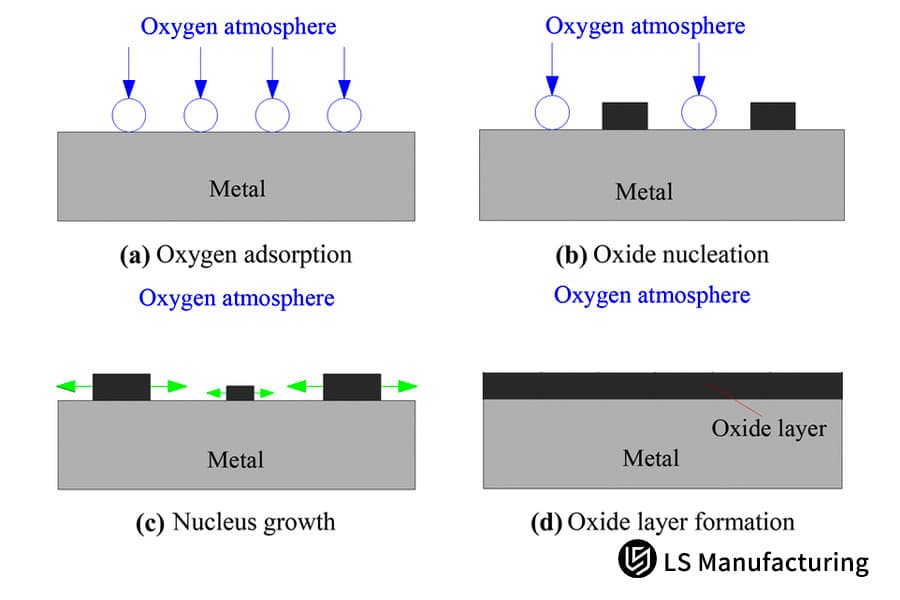

Figure 1 : Diagramme illustrant le processus en quatre étapes de l'oxydation de la surface métallique.

Comment garantir la biocompatibilité des implants médicaux grâce à un service de découpe laser sur mesure ?

La propreté de surface est primordiale pour les matériaux Ti-6Al-4V ELI dans le domaine médical. Même une contamination minime peut s'avérer dangereuse pour le patient. C'est pourquoi il s'agit d'une norme essentielle à respecter lors de la découpe laser de pièces médicales. Chez LS Manufacturing, nous veillons scrupuleusement à la propreté de surface de ces matériaux.

Traitement dédié sans plomb et sans carbone

En tant que fournisseur professionnel de titane médical, LS Manufacturing met à votre disposition une table de découpe dédiée pour vos pièces médicales, utilisant un système de traitement sans plomb ni carbone . La table est nettoyée régulièrement afin d'éviter la refusion des projections et de garantir que les surfaces de vos pièces restent exemptes d'impuretés et conformes aux normes d'implantation médicale .

Paramètres de coupe optimisés et contrôle de la précision de surface

Pour la fabrication de pièces médicales telles que les plaques osseuses et les boîtiers de capteurs implantables, LS Manufacturing utilise une technique de modulation de fréquence laser pulsée qui entraîne une baisse de la température du bain de fusion. Cette approche protège les pièces contre les risques d'oxydation et garantit une rugosité des bords inférieure à Ra 1,6 µm. Le meulage est ainsi superflu, ce qui représente un gain de temps et d'argent considérable.

De plus, en choisissant les services de découpe de qualité médicale de LS Manufacturing, certifiés ISO 13485, vous bénéficiez d'un rapport complet de traçabilité des matériaux , gage de conformité. Pour découvrir des études de cas similaires de découpe de composants médicaux, téléchargez gratuitement notre collection et comprenez mieux comment la découpe laser sur mesure contribue à garantir la biocompatibilité de vos pièces.

Comment compenser la déformation thermique pour un service de découpe laser du titane avec une tolérance de ±0,02 mm ?

La découpe laser de composants structuraux aérospatiaux à parois minces génère facilement de la chaleur dans le métal, ce qui peut entraîner sa déformation et rendre difficile l' obtention de la tolérance de 0,02 mm requise . Il s'agit d'un des principaux problèmes rencontrés lors de la découpe laser de précision du titane . La technologie exclusive de LS Manufacturing peut vous aider à résoudre ce problème.

Algorithme de découpe par refroidissement segmenté

L'algorithme de coupe à refroidissement segmenté de LS Manufacturing permet d'obtenir une température homogène des pièces grâce à une trajectoire de coupe qui débute par l'usinage des trous non critiques, suivi de l'usinage des contours. Cette méthode favorise la dispersion des contraintes thermiques et prévient les déformations dues à une surchauffe locale, en maintenant une température stable pour les zones à usiner. De plus, elle garantit la précision dimensionnelle des pièces requises.

Technologie de compensation de la mise au point en temps réel et données pratiques

La technologie de compensation de mise au point en temps réel modifie la position de mise au point du laser instantanément afin de compenser les écarts dimensionnels résultant de la déformation thermique.

Voici quelques données de test de découpe d'une plaque de titane de grade 5 de 3 mm d'épaisseur, qui vous permettent d'être sûr à 100 % de la précision que cette technologie peut vous offrir :

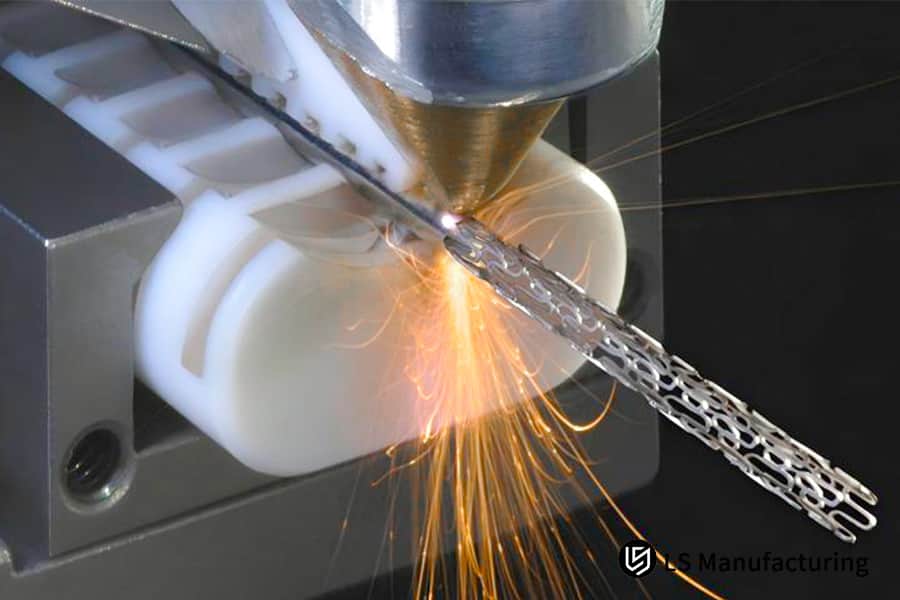

Figure 2 : Découpe au laser d'un implant médical complexe en titane, créant des étincelles brillantes.

Comment LS Manufacturing peut-elle réduire les déchets liés aux pièces en titane de haute qualité ?

Les matières premières en alliage de titane sont généralement très coûteuses, et un taux de rebut élevé peut faire exploser vos coûts d'approvisionnement. C'est probablement une préoccupation majeure pour vous, fabricant de dispositifs médicaux. Outre la réduction des rebuts, l'optimisation du processus de découpe laser du titane est essentielle pour minimiser ces rebuts et maîtriser vos coûts. LS Manufacturing est en mesure de déployer des solutions éprouvées qui pourraient vous être utiles.

Amélioration précise du système de nidification intelligent

Le système d'imbrication intelligent des usines LS Manufacturing est tellement en avance sur son temps qu'il permet de réduire l'espacement entre les pièces à seulement 2 mm, contre 5 mm habituellement requis par les normes industrielles. Il en résulte une utilisation optimale de l'espace disponible dans la plaque d'alliage de titane, une réduction du gaspillage de matières premières, une meilleure utilisation des matériaux et, par conséquent, une diminution des coûts.

La technologie de découpe à bords communs réduit les économies sur les déchets.

La technologie de coupe à arêtes communes de LS Manufacturing minimise la perte de matière aux points de départ et d'arrivée de l'arc. Le tableau comparatif ci-dessous des taux d'utilisation de la matière pour différentes méthodes de coupe illustre clairement comment réaliser des économies grâce à la réduction des rebuts :

Grâce à l'optimisation technologique de LS Manufacturing, vos coûts d'approvisionnement unitaires peuvent être réduits de plus de 20 %. Pour calculer votre taux de rebut et les économies potentielles sur vos pièces en alliage de titane, contactez nos ingénieurs pour une évaluation gratuite et découvrez des solutions de réduction des coûts pour la découpe laser du titane de grade 5.

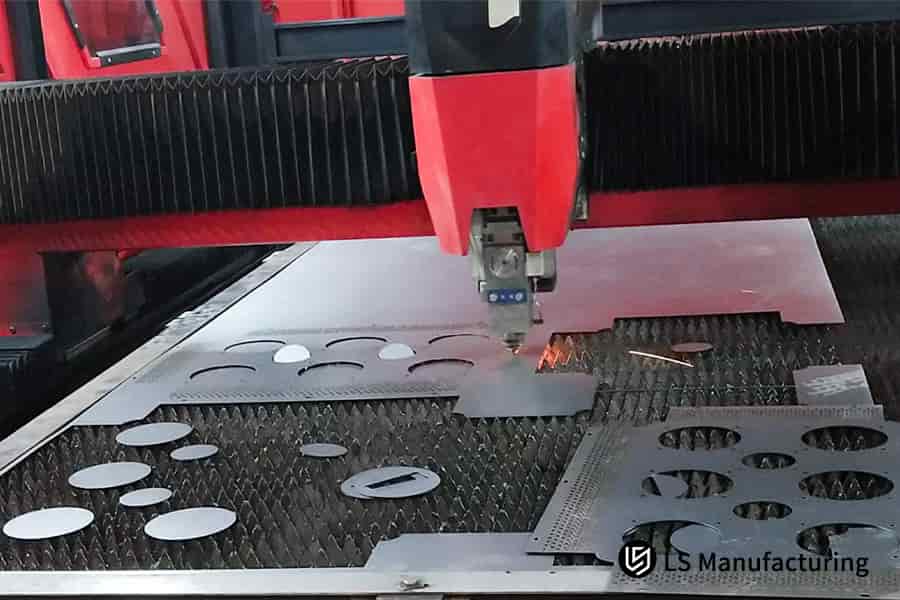

Figure 3 : Découpe laser de motifs circulaires dans une plaque de titane pour optimiser l'utilisation du matériau.

Comment résoudre le problème des scories persistantes lors du démarrage laser pour les pièces en titane destinées à l'aérospatiale ?

Selon les conditions d' amorçage de l'arc laser , des scories dures peuvent facilement se former sur la face inférieure de la pièce, ce qui affecte la précision d'assemblage et peut même, dans certains cas, entraîner la mise au rebut de la pièce et, par conséquent, des coûts supplémentaires. Il s'agit d'un problème fréquent lors de la découpe laser de pièces complexes en titane pour cellules d'aéronefs.

Technologie de forage progressif et de contrôle de la montée en puissance de l'énergie

Grâce à la technologie de perçage progressif et de contrôle de la rampe d'énergie laser de LS Manufacturing, l'énergie du laser augmente graduellement de niveaux très bas à des niveaux très élevés . La matière est ainsi pénétrée lentement. Ce nouveau procédé permet de réduire la production de scories, d'améliorer la qualité de coupe dès la première étape, d'éviter les opérations de nettoyage ultérieures et de réaliser des économies de temps et d'argent.

Optimisation des paramètres basée sur les propriétés des alliages de titane

L'alliage de titane ayant un point de fusion de 1668 °C, notre équipe chez LS Manufacturing ajuste avec précision la hauteur de la buse et la fréquence du laser. Ainsi, les scories sont évacuées par le gaz auxiliaire et n'adhèrent pas à la surface de la pièce, ce qui améliore la précision d'assemblage et réduit le taux de rebut.

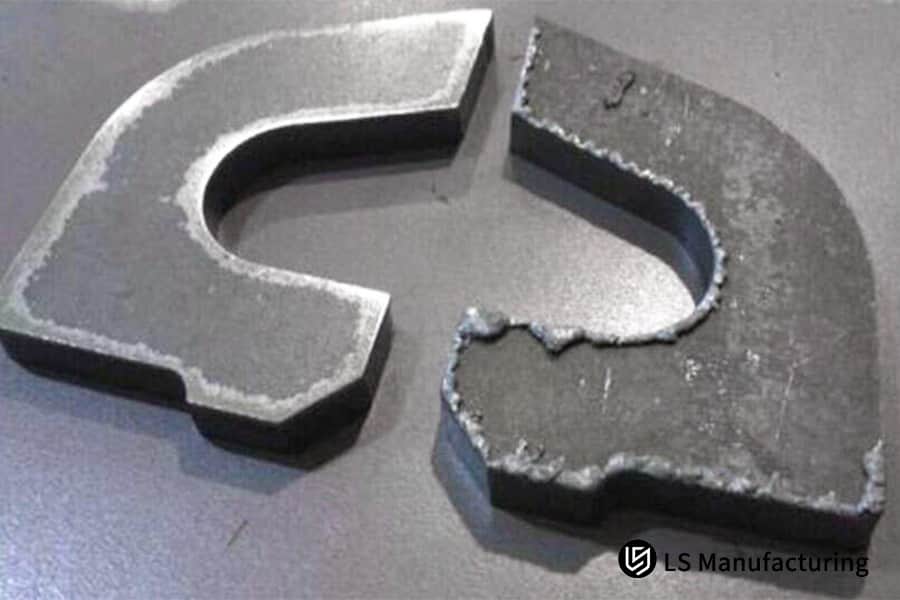

Figure 4 : Deux pièces en titane montrant des résidus d'oxyde foncé sur les bords découpés au laser.

Comment sélectionner des partenaires possédant des capacités DFM parmi les fournisseurs de titane médical en fonction de besoins spécifiques ?

Lors du choix d'un fournisseur de titane médical pour un fabricant de dispositifs médicaux, se contenter de prêter attention à la précision de fabrication est loin d'être suffisant. Un partenaire capable de concevoir pour la fabrication (DFM) peut vous aider à optimiser la conception des pièces, à réduire les coûts et à améliorer le rendement . C'est non seulement un critère essentiel dans le choix d'un fournisseur, mais aussi l'une des principales compétences de LS Manufacturing.

L'avantage fondamental de l'examen DFM

D'une part, LS Manufacturing vous propose une analyse DFM gratuite. Ce service optimise l'usinage à partir de plans et tire parti des caractéristiques de la découpe laser pour améliorer la conception des pièces . Par exemple, l'adoucissement des angles vifs en micro-arrondis améliore la stabilité de la coupe , réduit le risque de fissures et diminue le nombre de pièces défectueuses.

Liste des fournisseurs possédant des capacités DFM

Lors du choix de vos fournisseurs, tenez compte de ces trois critères pour vous assurer qu'ils sont capables de travailler professionnellement avec DFM et qu'ils peuvent vous offrir leurs services de manière fiable :

1. Le fournisseur est-il certifié ISO 13485 ? Cette certification vous garantit que son processus de production respecte les normes de l’industrie médicale, ce qui contribue à réduire les risques de non-conformité.
2. Les fournisseurs délivrent-ils des rapports de traçabilité des matériaux (RTM) à 100 % ? Leur disponibilité peut vous rassurer quant à la pureté et à la sécurité des alliages de titane, qui constituent les principales exigences de vos dispositifs médicaux.
3. Le fournisseur dispose-t-il d'un spectromètre pour le contrôle en temps réel de la composition des matériaux ? Cette fonctionnalité permet un contrôle qualité précis et peut prévenir les problèmes de performance des produits liés aux matériaux.

Collaborer avec un fournisseur maîtrisant la conception pour la fabrication (DFM) peut s'avérer utile pour réduire vos coûts de R&D et votre taux de rebuts. Pour bénéficier d'un audit DFM gratuit, contactez les ingénieurs de LS Manufacturing et découvrez par vous-même leur expertise en découpe laser du titane sur mesure .

Étude de cas : LS Manufacturing personnalise des plaques en titane de grade 5 pour les principales agences aérospatiales

La maîtrise des déformations thermiques et la haute précision dimensionnelle constituent les principaux obstacles à l'usinage de pièces complexes en titane pour l'aérospatiale . Cette étude de cas présente comment LS Manufacturing a accompagné une agence aérospatiale figurant parmi les dix premières au monde dans la résolution de ces problématiques ; elle peut également servir de référence.

Problème du client

L'une des dix principales agences aérospatiales mondiales devait usiner une plaque de distribution de fluide en alliage de titane de grade 5 de 0,8 mm d'épaisseur, comportant plus de 500 trous fins et de forme irrégulière, espacés de seulement 1,5 mm. En raison d'un contrôle insuffisant de la déformation thermique par le fournisseur précédent, le taux de rendement de la pièce était inférieur à 30 %, le cycle de développement a été retardé et il y a eu un gaspillage important de matières premières ; ce sont des problèmes que vous pourriez également rencontrer.

Solution de fabrication LS

Suite à votre demande, notre équipe a réalisé une analyse DFM gratuite des plans de la pièce. Nous avons constaté que la trajectoire de coupe de l'ancien fournisseur était très inadaptée, concentrant la chaleur en un point et engendrant ainsi des contraintes thermiques. Forts de ce constat, nous avons élaboré une solution collaborative multitechnologique.

1. L'ajout d'une platine de découpe laser refroidie à l'eau permet d'absorber en temps réel la chaleur générée pendant le processus de découpe et de maintenir la température de surface des pièces en dessous de 80 °C, réduisant ainsi la déformation thermique des pièces due à la source.
2. L'utilisation d'un laser à impulsions courtes de l'ordre de la nanoseconde permet de limiter le temps d'interaction laser-matière , réduisant ainsi la zone affectée thermiquement et évitant la fusion du revêtement du trou et la déformation des parois poreuses.
3. Conception d'un dispositif spécial en carbure de silicium qui non seulement fixe les pièces mais contribue également à la dissipation de la chaleur, tout en leur donnant une forme physique afin d'éviter toute déformation après la découpe.
4. Modifier la trajectoire de coupe, en utilisant la logique d'une « coupe segmentée de l'intérieur vers l'extérieur » afin de disperser les contraintes thermiques et ainsi préserver la position et la planéité du trou.

Résultats et valeur

L'agence aérospatiale est parvenue à maîtriser la planéité de la plaque de distribution de fluide à 0,03 mm près et l'écart de positionnement des trous à 0,015 mm grâce à la méthode décrite ci-dessus. Le taux de rendement du composant a ainsi connu une hausse spectaculaire, passant de moins de 30 % à 99,5 % . Parallèlement, le délai de développement a été réduit de 40 % et le coûteux procédé d'électropolissage a été totalement éliminé. C'est là le véritable avantage de ce partenariat avec LS Manufacturing , entreprise avec laquelle l'agence entend collaborer sur le long terme, le contrat ayant déjà été signé.

Quels que soient vos besoins complexes en matière de traitement de pièces en titane pour l'aérospatiale, LS Manufacturing vous propose des solutions sur mesure. Pour connaître les paramètres techniques détaillés de ce projet, veuillez contacter leurs ingénieurs afin d'obtenir gratuitement un rapport complet et une solution technique.

Comment optimiser les facteurs de devis pour un service de découpe laser du titane grâce à l'optimisation des processus ?

L'un des principaux facteurs à prendre en compte lors du choix d'un service de découpe laser de titane est le coût de production. Bien souvent, on ne considère que le coût d'une seule opération, sans tenir compte des économies à long terme réalisables grâce à l'optimisation des processus. Voici une analyse montrant comment cette optimisation peut vous permettre de réduire vos coûts globaux.

Comprendre la tarification à travers quatre éléments principaux

Les coûts des services de découpe laser du titane se répartissent principalement en coûts des matériaux, coûts liés au temps de traitement laser (qui dépendent essentiellement de la vitesse de découpe), coûts de consommation des gaz auxiliaires et coûts du contrôle qualité. Parmi ces éléments, le temps de traitement laser et la consommation des gaz auxiliaires sont les deux principaux facteurs qui influent non seulement sur le prix, mais représentent également les principaux domaines dans lesquels LS Manufacturing peut vous aider à minimiser vos dépenses grâce à l'optimisation des processus.

Mesures spécifiques pour réduire les prix grâce à l'optimisation des processus

LS Manufacturing vous aidera à réduire votre prix total et à améliorer votre rentabilité, principalement grâce à 3 améliorations de processus :

• Le passage à un laser puissant à haute densité de puissance pourrait accélérer de 15 % la découpe d'un alliage de titane de 5 mm d'épaisseur, réduisant ainsi le temps de traitement laser et les coûts de main-d'œuvre.
• En remplaçant la technique d'injection de gaz auxiliaire par une technique plus économe en gaz et en commandant le gaz en grandes quantités pour obtenir le meilleur prix, vous récupérerez 10 % de votre consommation de gaz.
• L'utilisation de systèmes d'imbrication intelligents et d'une technologie de découpe à bords communs permettra d'accroître l'utilisation des matériaux, de réduire les déchets et de diminuer le coût des matériaux ; il s'agit également d'une technique principale de réduction des coûts.

FAQ

Q1 : Comment LS Manufacturing prévient-elle la fragilisation par l'hydrogène lors du travail avec un alliage de titane de grade 5 ?

Le contrôle de l'humidité ambiante et l'utilisation d'argon sec de haute pureté pour protéger la surface par LS Manufacturing suffisent à garantir une pénétration d'atomes d'hydrogène inférieure à 10 ppm , empêchant ainsi la fragilisation par l'hydrogène.

Q2 : Votre système de découpe laser est-il capable de traiter des pièces en titane de qualité médicale conformes à la norme ISO 13485 ?

LS Manufacturing met en œuvre le système conformément à la norme ISO 13485 et ne commercialise les pièces en titane de qualité médicale avec la documentation et l'emballage de qualité implantable qu'après avoir confirmé les tests respectifs et vérifié que tous les enregistrements nécessaires sont traçables.

Q3 : Comment est-il possible que les techniques de découpe laser ne brûlent pas les bords des pièces en alliage de titane à parois minces (< 0,5 mm) ?

En équipant ses machines d'impulsions courtes supérieures à 10 kHz, de buses fines et d'une découpe à grande vitesse, LS Manufacturing peut non seulement éviter le brûlage des bords, mais aussi assurer une excellente qualité de surface des pièces en alliage de titane à parois minces.

Q4 : Quelle est la largeur de coupe minimale que peut atteindre le service de découpe laser du titane de LS Manufacturing ?

La largeur de coupe minimale obtenue par le service de découpe laser du titane de LS Manufacturing est généralement maintenue entre 0,12 et 0,15 mm, ce qui convient parfaitement à vos exigences en matière de pièces hautement intégrées.

Q5 : Pourrais-je obtenir de l'alliage de titane de grade 5 à partir de votre stock, ou les clients doivent-ils généralement vous fournir des dessins et des matériaux ?

LS Manufacturing dispose d'un stock de plaques de titane de grade 5 et 23. Vous pouvez ainsi centraliser l'achat et la transformation sur un seul site. Par ailleurs, nous acceptons également les matériaux aux spécifications particulières.

Q6 : Est-il possible de souder directement les bords d'un alliage de titane découpé au laser par procédé TIG ?

Les pièces découpées au laser par LS Manufacturing présentent des couches d'oxyde extrêmement fines sur les bords. Un léger nettoyage mécanique devrait suffire avant le soudage TIG. Nous proposons également un traitement d'élimination de la couche d'oxyde secondaire, si vous le souhaitez.

Q7 : Pourquoi choisir LS Manufacturing pour la découpe laser plutôt que la découpe au jet d'eau ?

Avec la découpe laser de LS Manufacturing, la vitesse est considérablement supérieure à celle de la découpe au jet d'eau ; vous n'aurez besoin d'aucun abrasif et, pour des épaisseurs inférieures à 5 mm, vous obtiendrez des résultats extrêmement précis, ce qui réduira considérablement le travail de correction ultérieur.

Q8 : Quel est votre délai de livraison le plus court en jours pour les commandes très urgentes ?

Si vous disposez de dessins très aboutis pour vos échantillons, LS Manufacturing peut effectuer la découpe, le contrôle qualité et l'expédition en seulement 48 heures , ce qui vous permet même de raccourcir vos cycles de projet.

Résumé

La découpe laser des alliages de titane exige une maîtrise précise de l'énergie thermique, du flux de gaz et des propriétés du matériau. Ces facteurs influent directement sur la sécurité et les performances de votre produit. LS Manufacturing, en plaçant vos besoins au cœur de sa démarche, élève ses services de découpe laser du titane au rang de production de précision, vous permettant ainsi de relever les défis des secteurs aérospatial et médical, et d'optimiser vos coûts et votre efficacité.

Vous envisagez d'améliorer vos solutions de pièces en alliage de titane ? Ne laissez pas les taux de défauts et les coûts de post-traitement élevés grever vos profits. Que vous soyez ingénieur aérospatial ou responsable des achats dans le secteur médical, l'équipe d'experts de LS Manufacturing se tient à votre disposition.

Obtenez une évaluation DFM gratuite pour accéder à des solutions de fabrication personnalisées, contactez nos ingénieurs experts pour des réponses individuelles à vos problématiques de production, et soumettez vos plans pour recevoir des devis précis. Laissez LS Manufacturing définir votre nouvelle norme en matière de fabrication de précision grâce à son expertise !
