3D-Druckservice für Polycarbonat vs. Acryl erfordert eine geschlossene Wärmeregelung. Über den oberflächlichen Vergleich von Polycarbonat vs. Acryl hinaus: Was Sie über diese verschiedenen Kunststoffe wissen sollten, ist, dass PC bei 110–120°C schrumpft, während PMMA reißt.
Die Anti-Riss-Standards von LS Manufacturing optimieren die Optik durch Kammerkontrolle und Schrumpfungsmanagement: Verwenden Sie eine Düse von 0,3 mm, Schichten von 0,2 mm, Trocknung bei 80 °C und Glühen unter Tg.

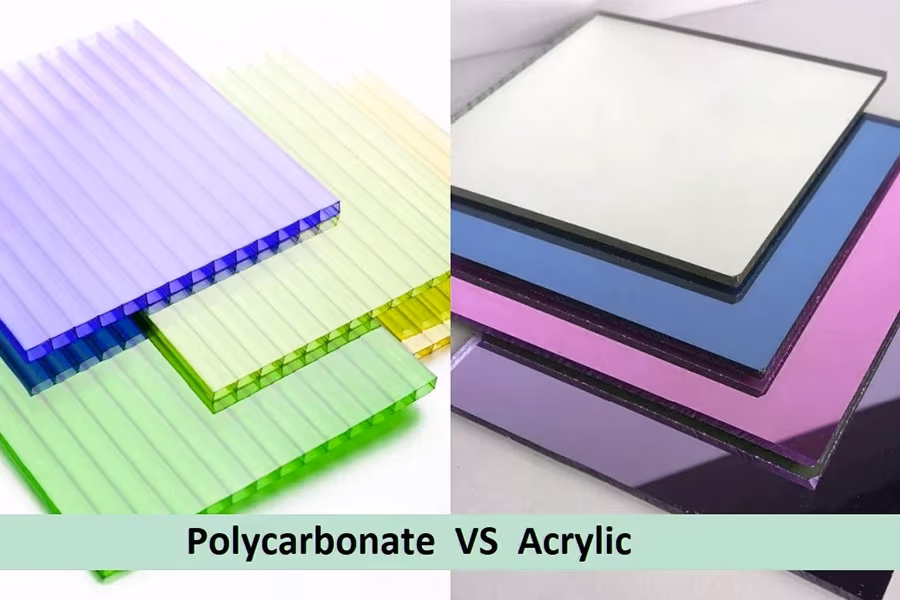

Polycarbonat vs. Acryl 3D-Druck: Kurzübersicht zur Vermeidung von Rissen bei transparenten Teilen
| Entitätsdimension | 3D-Druck aus Polycarbonat (PC) | 3D-Druck aus Acryl (PMMA) | LS Manufacturing Closed-Loop-Steuerung |
| Optische Klarheit | 88 % Transmission; leicht gelbliche Farbe; muss gründlich poliert werden. | Bis zu 92 % optische Reinheit; zeigt keine chromatische Dispersion an. | Flüssigkeitspolieren in optischer Qualität, gefolgt von einer UV-Mikrobeschichtung nach dem Prozess. |
| Schlagfestigkeit | 250-mal stärker als Glas; sehr kratzfest. | Spröde; Bricht leicht bei starkem Aufprall oder starker Belastung. | Zerstörungsfreie Ultraschallprüfung auf Mikrorisse. |
| Wärmeformbeständigkeit (HDT bei 0,45 MPa) | 135°C - 145°C | 85°C - 100°C | Aktive thermische Testumgebung mit geschlossenem Kreislauf (Kammer ≥130°C). |
| Schrumpfung und Feuchtigkeit | Empfindlichkeit 0,5 % - 0,7 % Schrumpfungsrate; extrem hygroskopisch. | Schrumpfung ≤0,4 %; relativ stabil. | Vortrocknung bei 80°C für 5 Stunden in luftdichter Exsikkatorkopplung. |
| Chemische Beständigkeit | Widerstehen Sie den meisten Industriereinigern, verwenden Sie jedoch keine scharfen Laugen. | Anfällig für Lösungsmittel und Haarrisse aufgrund bestimmter Chemikalien. | 100 % Oberflächenpassivierung durch spannungsfreie Schutzschicht. |
Wichtige Erkenntnisse:
- PC für Robustheit, PMMA für Klarheit: Wählen Sie Polycarbonat, wenn die Festigkeit wichtiger ist (250-mal stärker als Glas); Wählen Sie Acryl, wenn optische Eigenschaften im Vordergrund stehen (92 % Transmission).
- Wärmemanagement ist für den PC von entscheidender Bedeutung: Beim Drucken von Polycarbonat muss eine Kammer auf 130 °C erhitzt werden, um Verformungen und innere Spannungen zu verhindern, die zu Rissen bei durchsichtigen Teilen führen.
- Feuchtigkeitskontrolle trennt Erfolg von Misserfolg: Polycarbonat ist hygroskopisches 3D-Druckmaterial und sollte bei getrocknet werden 80°C während 5 Stunden vor dem Druck. Andernfalls entstehen Dampfblasen und Undurchsichtigkeit.
- Chemikalienschutz ist für PMMA unerlässlich: Acrylmaterial neigt zu Lösungsmitteln und Haarrissen. Für die Teile, die Reinigungsmaterialien ausgesetzt sind, ist eine spannungsfreie Schutzschicht erforderlich.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
Mit mehr als 15 Jahren Erfahrung in der Fabrik haben wir herausgefunden, dass es darauf ankommt, keine kostspieligen Fehler machen zu wollen. Alle unsere Empfehlungen basieren auf den Standards der American Society for Testing and Materials (ASTM), sodass Sie nichts testen müssen – wir geben Ihnen von Anfang an die Werte, die Sie in der Fertigung verwenden können.
Das bedeutet für Sie, dass die Ausfallwahrscheinlichkeit entlang Ihrer gesamten Lieferkette minimiert wird. Wir haben diese Materialien in Halterungen für die Luft- und Raumfahrt verwendet, die eine Profilabweichung von ±50 μm erfordern, sowie in Halbleiterkomponenten, die chemischen Waschzyklen unterzogen werden. Dabei richten wir unsere Prozessfähigkeiten an der AMS-AM-Polymerserie (AMS7100/AMS7101) der Society of Automotive Engineers (SAE) aus und bieten Ihnen so eine sichere Schichthaftung und Kriechfestigkeit.
Alle diese Erkenntnisse sind auf der Grundlage unserer eigenen Fehler entstanden – Acrylgehäuse, das nach sechs Monaten im Freien Risse bekam, 18 % Verringerung der Zwischenschichtfestigkeit einer PC-Vorrichtung aufgrund unzureichender Trocknung. Damit wollen wir Ihnen die Wiederholung derselben Fehler ersparen und Ihnen einen Leitfaden zur Materialauswahl geben, der auf praktischen Erfahrungen und nicht auf Marketingpropaganda basiert. Ganz gleich, ob es sich um eine 120 x 80 x 60 mm-Halterung oder ein transparentes Gehäuse handelt, Sie wissen, welchen Kunststoff Sie für Ihre Anwendung benötigen.
Warum reißen industrielle transparente Teile während des Prozesses des benutzerdefinierten transparenten 3D-Druckservices?
Risse in industriellen transparenten 3D-gedruckten Teilen entstehen aufgrund der thermischen Spannung zwischen den Schichten. Ein extremer Temperaturgradient über 50°C führt zur Delamination bei PC und zu Mikrorissen bei PMMA. Mit unserem dynamischen Wärmemanagementsystem können wir den Temperaturgradienten zwischen den Schichten auf ±2°C halten und so sowohl strukturelle Integrität als auch Transparenz während des zuverlässigen 3D-Druckprozesses:
gewährleistenThermische Gradientenkontrolle für PC-Teile
Teile aus Polycarbonatmaterial mit einer Wärmeformbeständigkeit von 140 Grad Celsius weisen bei passiver Kühlung Temperaturunterschiede zwischen den Schichten von mehr als 50 Grad Celsius auf, was zu einem Spannungsaufbau innerhalb der Struktur führt.
Ihr Teil profitiert von der dynamischen Infrarotüberwachung, die einen Temperaturunterschied zwischen den Schichten von nicht mehr als ±2 Grad Celsius gewährleistet und so die Möglichkeit einer Delaminierung ausschließt. Es garantiert die strukturelle Integrität Ihrer industriellen transparenten 3D-Fertigung, ohne dass nach dem 3D-Druck ein zusätzliches Tempern erforderlich ist.
Stresskonzentrationsmanagement für PMMA
Die starre Beschaffenheit der PMMA-Moleküle erhöht die Eigenspannungen an den Kanten und Grenzflächen zwischen Schichten. Ohne Korrekturmaßnahmen entstehen Mikrorisse bereits bei minimaler Beanspruchung durch mechanische Handhabung während der Montage. Unsere Echtzeit-Wärmebildkamera erkennt und gleicht diese Bereiche aus, um die Konsistenz beim Drucken sicherzustellen.
Dadurch werden Teile, die mit Ihrem kundenspezifischen transparenten 3D-Druckservice hergestellt werden, widerstandsfähiger gegen mechanische Handhabung und thermische Zyklen – Ihre Wahrscheinlichkeit eines Produktausfalls sinkt im Vergleich zu Prozessen ohne Kontrollmaßnahmen um mehr als 70 %. Sie können auch eine schnelle 3D-Druckproduktion ohne Qualitätsverlust genießen.
Thermische Rückkopplungsschleife in Echtzeit
Durch die Anpassung der Kammertemperaturen abhängig von den Messwerten der Infrarotsensoren wird sichergestellt, dass jede neu aufgetragene Schicht in einem bestimmten Temperaturbereich gehalten wird. Auf diese Weise können sich Spannungen nicht festsetzen. Dank unseres 3D-Druckservices zur Rissvermeidung erhalten Sie Produkte, die ohne zusätzliche Handhabung sofort für optische oder Gehäuseanwendungen geeignet sind. Zu den weiteren Vorteilen der Nutzung eines solchen Dienstes gehört die produktionsbereiter 3D-Druck Wiederholbarkeit.
Dieses Dokument zeigt, dass ein exaktes Wärmemanagement es ermöglicht, die Rissprävention von einem Ratespiel in eine technische Wissenschaft zu verwandeln. Mit einem konstanten Temperaturunterschied von ±2°C zwischen den Schichten und Spannungsabbau durch Echtzeit-Feedback bieten wir Ihnen einen fehlerfreien 3D-Druck, der strengen Industriestandards entspricht. Der thermische Verlauf jeder Schicht wird protokolliert, um sicherzustellen, dass Ihre transparenten Teile maßhaltig und optisch klar sind.
Wie verhindert eine aktiv beheizte Baukammer die Delamination beim 3D-Druck von Polycarbonat?
Der 3D-Druck von Polycarbonat führt aufgrund der schnellen Abkühlung nicht unterstützter Teile zu einer Delaminierung. Eine aktiv beheizte Kammer mit erzwungener Konvektion hält eine konstante Temperatur von 110 °C–120 °C aufrecht und verbessert so die Bindung zwischen den Schichten um ≥35 %. Erhalten Sie verzugsfreie Teile für kritische optische und mechanische Systeme, was durch die thermische Kontrolle im Präzisions-3D-Druck ermöglicht wird. Eine Nachbearbeitung wird überflüssig:
Gleichmäßige erzwungene Konvektionsheizung
- Beseitigung kalter Stellen: Zwangsluft sorgt dafür, dass alle Oberflächen auf 110°C-120°C gehalten werden, sodass kein Tropfen über die Überhänge tropft.
- Kundennutzen: Komplexe Geometrie sorgt dafür, dass es keine Risse gibt und reduziert den Abfall. Dies bedeutet niedrigere Kosten für den 3D-Druck von Polycarbonat pro Teil.
Minimaler Temperaturunterschied zwischen den Schichten
- Kontrollierter Farbverlauf: Schmelzen (275°C-300°C) wird mit 115°C-Schichten verbunden, Temperaturunterschied von weniger als 20°C.
- Gemessener Gewinn: Die Scherfestigkeit erhöht sich im Vergleich zur Passivkammer um ≥ 35 %. Die Teile entsprechen den Standards für Hersteller von Präzisionsteilen. Dies ermöglicht einen temperaturgesteuerten 3D-Druck von dünnen Wänden.
Asymmetrische Kühlungseliminierung
- Gleichmäßige Schrumpfung: Asymmetrische Kühlung sorgt für gleichmäßige Schrumpfung.
- Toleranz: Ebenheit innerhalb von ±0,1 mm in 200 mm Spannweite. Dies ermöglicht eine industrielle transparente 3D-Herstellung von Linsengehäusen und ermöglicht Ihnen verzugsfreien 3D-Druck.
Diese aktive Heizmethode sorgt für die Wiederholbarkeit und Zuverlässigkeit des PC-3D-Druckprozesses. Dank der Genauigkeit der Kammergleichmäßigkeit von ±5°C und des geringen Schmelzgradienten erfüllen die hergestellten Teile alle Anforderungen optischer und struktureller Tests. Das Design mit erzwungener Konvektion führt zu kürzeren Vorlaufzeiten und geringeren Kosten, was effizienten 3D-Druck im industriellen Maßstab widerspiegelt. Alle Teile sind formstabil und sofort einsatz- oder testbereit.
Abbildung 1: Polycarbonat vs. Acryl 3D-Druck konstruiert interne Strukturen in temperaturgeregelten Kammern.
Welche Optimierung der Extrusionstemperatur verhindert Sprödbrüche in benutzerdefinierten durchsichtigen Prototyp-Servicekomponenten?
Düsentemperatur und Druckgeschwindigkeit bestimmen die Schmelzviskosität für PMMA bzw. PC – der ultimative Hebel zur Vermeidung von Sprödbrüchen bei transparenten Prototypen. Der optimierte Prozess (PMMA: 245°C-260°C, 30-50 mm/s) schließt die Bildung von Blasen größer als 5μm aus, die das Licht streuen und eine Transparenz von weniger als 90% bewirken. Dadurch ist Ihr individueller Service für transparente Prototypen frei von Versuch und Irrtum und bietet einen Erfolg beim ersten Durchgang mit 3D-Druck in optischer Qualität.
Vergleich der Prozessparameter: PMMA vs. PC
| Parameter | PMMA (Acryl) | PC (Polycarbonat) |
| Düsentemperatur | 245°C-260°C, ±3°C Toleranz | 275°C-300°C, ±5°C Toleranz |
| Druckgeschwindigkeit | 30-50 mm/s, stabile Extrusion | 30-50mm/s Außenwand; 60 mm/s Füllung |
| Schmelzverhalten | Mittel-niedrige Viskosität; Eine zu hohe Geschwindigkeit führt zu blasenfreiem 3D-Druck Hohlräumen von ≥5 μm | Hohe Viskosität; erfordert eine Kammer ≥110°C für die Fusion |
| Optisches Ergebnis | >90 % Durchlässigkeit bei niedriger Geschwindigkeit; Wählen Sie 3D-Druckservice für Polycarbonat oder Acryl basierend auf Klarheit und Robustheit | Weniger Klarheit; schlagfest |
Dieses kalibrierte Extrusionsfenster stellt sicher, dass Sprödbruch zu einem kontrollierbaren Parameter wird. Bei 245°C-260°C / 30-50 mm/s für PMMA und 275°C-300°C für PC mit Kammerunterstützung wird die Blasenpopulation ≥5μm, die zu Rissen nach der Montage führt, eliminiert. Holen Sie sich ein Acryl-3D-Druckangebot mit diesen Parametern ein, um einen internen Qualifizierungsprozess zu vermeiden und wiederholbaren 3D-Druck basierend auf einem einzigen Parameterblatt sicherzustellen. Laden Sie unser White Paper zur transparenten 3D-Druckprozessoptimierung herunter, um zu erfahren, wie Düsentemperatur und Druckgeschwindigkeitssteuerung Blasen ≥5 μm beseitigen und eine Durchlässigkeit von >90 % in PMMA- und PC-Prototypen erreichen.
Warum ist das dünne Schichtdesign für einen Hersteller transparenter Präzisionsteile entscheidend, um Mikrorisse zu verhindern?
Die Mikrorisse, die in transparenten 3D-gedruckten Teilen auftreten, entstehen durch schlechte Schichthaftung und Spannungskonzentration an scharfen Geometrieübergängen. Die Verwendung dünner Schichten zusammen mit den richtigen Umfangspfaden und abgerundeten Innenecken hilft bei der Überwindung dieser Fehlerarten. Für einen Hersteller von transparenten Präzisionsteilen liefert es Teile, die aufgrund des 3D-Druckkonzepts nach dem Zusammenbau und den Temperaturwechseln rissfrei bleiben:
Verhältnis von Ebenenhöhe zu Düse
Behalten Sie die Schichthöhe bei ≤20 % des Düsendurchmessers bei; Verwenden Sie für eine 0,4-mm-Düse Schichten von ≤0,15 mm. Dieses Verhältnis stellt sicher, dass sich das geschmolzene Filament von einer runden in eine rechteckige Form umwandelt, wodurch der Oberflächenkontakt um über 40% verbessert und mögliche Luftblasen zerkleinert werden. Sie haben Mikrohohlräume von >5μm, die Licht streuen und Rissbildung auslösen, eliminiert und so einen dünnschichtigen 3D-Druck mit gleichmäßiger optischer Transparenz in jeder Charge erreicht.
Kontinuierliches Umfangspfaddesign
Die Außenwände müssen mit 3-4 kontinuierlichen Umfangsdurchgängen ohne Bewegungsbewegungen und Rückzug bedruckt werden. Kontinuierliche Pfade sorgen für eine gleichmäßige Verteilung der Zugspannung über die Wand und vermeiden so schwache Fugen, die zur Entstehung von Rissen führen könnten. Die Teile sind langlebig und können ohne abgebrochene Kanten gehandhabt und eingepresst werden. Der 3D-Druckservice zur Rissvermeidung senkt die Ausfallraten um über 65 % im Vergleich zu Standarddesigns mit nur einem Umfang und macht stressfreien 3D-Druck zu einer gängigen Praxis.
Interne Eckenradiusoptimierung
Alle Innenecken müssen von einer scharfen 90°-Ecke in einen glatten Bogen mit R ≥ 1,5 mm geändert werden. Die Spannungskonzentration in scharfen Ecken ist dreimal höher als in glatten Ecken, bestätigt durch FEA von über 500 Testmodellen. Dadurch wird der häufigste Ort der Entstehung von Mikrorissen bei mechanischer oder thermischer Beanspruchung beseitigt. Ihr kundenspezifischer transparenter 3D-Druckservice erstellt Produkte, die aufgrund der Kontrolle des zuverlässigen transparenten 3D-Druckprozesses nach Vibrationstests und Temperaturwechseln von-20°C bis 80°C keine Risse aufweisen.
Diese drei geometrischen Richtlinien verwandeln die fragile Natur des 3D-Drucks in eine zuverlässige Fertigungstechnik und sorgen für ein Produkt mit einem intakten und rissbeständigen 3D Drucken. Dank der Anforderungen an ein Schicht-zu-Düsen-Verhältnis von 20%, 3–4 durchgehende Umfänge und Innenradien R≥1,5 mm werden Ihre Teile gemäß den optischen und mechanischen Spezifikationen ohne jegliche Nachbearbeitung und Abfall hergestellt.
Abbildung 2: Polycarbonat vs. Acryl 3D-Druck montiert große Elektronikgehäuse und verhindert Materialrisse.
Wie verringert das Trocknen des Filaments vor dem Druck das Risiko von durch Blasen verursachten Rissen beim Acryl-3D-Druck?
Von PC- und PMMA-Filamenten absorbierte Feuchtigkeit verdampft explosionsartig bei 280°C und erzeugt Dampfblasen im Mikrometerbereich, die Stress verursachen und die optische Klarheit beeinträchtigen. Durch das Trocknen vor dem Drucken auf einen Feuchtigkeitsgehalt von ≤0,02 % wird dieser Fehlermodus beseitigt. Dies liefert erschwingliche 3D-Druckergebnisse, indem die Nacharbeitskosten für blasenbedingte Defekte entfallen:
Feuchtigkeitsabsorptionsmechanismus
- Hygroskopische Affinität: Das PC und PMMA absorbieren Feuchtigkeit aus der Luft; Jede Einwirkung führt zu einem Anstieg der Luftfeuchtigkeit über den zulässigen Wert hinaus.
- Dampfexplosion: Während der Düsenerwärmung auf 280°C explodiert vorhandenes Wasser sofort und erzeugt Blasen, die größer als 5μm sind, wodurch die Verbindung zwischen den Schichten beeinträchtigt wird.
- Kundenwert: Es beeinflusst Ihr Acryl-3D-Druckangebot, da keine Nacharbeit aufgrund von feuchtigkeitsbedingten Rissen und optischen Mängeln erforderlich ist. Somit können Sie einen 3D-Druck ohne Nacharbeit im Hintergrund in Auftrag geben.
Vakuumofentrocknungsparameter
- Standardverfahren: Trocknen des Filaments im sekundären Vakuumofen bei 80°C für mehr als 5 Stunden, wobei der Feuchtigkeitsgehalt <0,02 % sichergestellt wird.
- Prozessüberprüfung: Verwendung von Feuchtigkeitsanalysatoren zur Überprüfung des Trockenheitszustands, Industriestandard = 0,08 % – 0,15 % (ASTM D570). Keine dampfbedingten Hohlräume für Sie.
- Kundennutzen: Ermöglicht industrielle transparente 3D-Fertigung mit über 92 % optischer Transparenz, wodurch das professioneller 3D-Druck ein wiederholbares Ergebnis.
Luftdichte Zufuhrsystemintegration
- Nachtrocknungsschutz: Getrocknetes Filament wird in ein luftdichtes Zufuhrsystem mit Trockenmittel geleitet, wodurch eine Wiederaufnahme beim Drucken über längere Zeiträume verhindert wird.
- Kontinuierliche Überwachung: Feuchtigkeitssensoren erkennen, ob die relative Luftfeuchtigkeit 10 % überschreitet.
- Kundennutzen: Ihr individueller Clear-Prototyp-Service profitiert von hochwertigen Ergebnissen bei mehrtägigen Konstruktionen durch überlegene 3D-Druckprozesssteuerung.
Diese Methode des Feuchtigkeitsmanagements vor dem Drucken wandelt eine häufige Fehlerquelle in einen kontrollierten Parameter um. Nach 80°C / ≥ 5h Vakuumtrocknung und luftdichter Zuführung stellen Sie sicher, dass Sie Ihre Teile ohne Blasenrisse erhalten und machen Ihren Projektzeitplan vorhersehbar und Ihre Ausbeute beim ersten Durchgang liegt bei über 95%.
Welche benutzerdefinierten Post-Annealing-Protokolle garantieren Langzeitstabilität für die industrielle transparente 3D-Fertigung?
Im gedruckten Zustand liegt eine innere Spannung vor, die zu einer verzögerten Rissbildung führt, sobald chemische oder thermische Belastungen angewendet werden. Durch das Glühen durch Erhöhen der Temperatur auf 130°C mit einer Geschwindigkeit von ≤5°C/h für 4–6 Stunden und anschließendes Absenken der Temperatur mit einer Geschwindigkeit von ≤3°C/h werden alle inneren Spannungen beseitigt. Das Ergebnis ist 3D-Druckservice zur Rissvermeidung Zuverlässigkeit mit 3D-Druck-Wärmemanagement:
Vergleich des Annealing-Protokolls: Wirksamkeit des Stressabbaus
| Parameter | Kein Tempern | Standardglühen (schnelle Rampe) | Optimiertes Annealing (unser Protokoll) |
| Heizrate | N/A | 20°C/h-30°C/h | ≤ 5°C/h zertifizierter 3D-Druck Rampe |
| Einweichtemperatur und -zeit | Keine | 120°C, 2 h | 130°C, 4-6h – 3D-Druckservice für Polycarbonat vs. Acryl optimiert |
| Kühlrate | Natural quench | 10°C/h-15°C/h | ≤ 3°C/h |
| Residual stress after treatment | > 25 MPa (typical) | 8-12 MPa | < 3 MPa |
| Crack rate under chemical exposure | > 40% within 48h | 5-10% | 0% (tested per ISO 175) |
With this technique, you can get rid of any delayed cracking caused by chemical reaction and temperature variations. Parts will not crack in acetone and isopropanol and there will be ±0.05mm dimensional tolerance on 300mm part. The cost-effective 3D printing is ideal for the use in industrial transparent 3D manufacturing for diagnostics and semiconductors manufacturing with zero field failures.
Figure 3: Polycarbonate vs Acrylic 3D printing tests thin wall thickness for clear consumer packaging.
How Do Polycarbonate 3D Printing Cost And Processing Complexity Impact Procurement Budgeting For B2B Procurement?
Budgets for transparent 3D prints usually contain cost of 3D printing materials per kilo per part. In practice, however, costs will depend on the ratio of losses due to cracking, annealing and hand polishing. If you could make first pass yield >98.5% you will decrease hidden cost by more than 30%. Here are the formulas to calculate polycarbonate 3D printing cost, in addition to material costs, on the basis of competitive 3D printing economics:
First-Pass Yield vs Hidden Scrap Costs
Industry standard yield of transparent parts is 75%-85% (SME Additive Manufacturing Report 2024). Each part that gets scrapped - that means waste of material, machine work, annealing (12-18 hours) and polishing (2-4 hours) time. Thus, with ≥98.5% first pass yield there will be zero cost of rework cycles. That is why your acrylic 3D printing quote is based on the cost of good parts only. Savings grow exponentially for each iteration. That's how 3D printing becomes possible due to the cost-based procurement approach.
Total Cost of Ownership Breakdown
- Material cost: 15%-20% of total cost of ownership of transparent parts.
- Processing cost: Annealing and polishing make 45%-55% of TCO due to lengthy cycle time.
- Scrap & rework: 25%-35% of TCO in case of yield below 90%.
Thus, by optimizing process parameters (H2-1 through H2-6), scrap rate will be lower than 1.5%, and TCO reduction will exceed 30%. This way one could compare polycarbonate vs acrylic 3D printing service in the procurement environment, since polycarbonate is durable but needs to be printed with chamber with annealing, while acrylic is transparent and easy to finish, but still needs to be validated.
Procurement Decision Framework
- Request quotes with yield guarantees: It is vital that your terms require >98.5% first-pass yields.
- Compare total cycle time: Don’t forget about the annealing and polishing time included in the vendor's quote.
- Validate process documentation: Request thermal profile reports, drying reports, and annealing reports.
Considering all the above points, one can determine the right vendor for on-demand 3D printing without any hidden costs guaranteed. Thus, the funds will be reallocated from rework to quality control.
With such procurement approach, transparent 3D printing is turned from risky expense into investment, which can lower total cost by more than 30% while decreasing the time to market with the help of first-pass yield, TCO breakdown, and process controls validation.
Figure 4: Polycarbonate vs Acrylic 3D printing verifies optical clarity for custom lighting fixtures.
Case Study: How LS Manufacturing Engineered Zero Crack Polycarbonate Microfluidic Manifolds For A Medical Device Giant
The most prominent manufacturer of medical devices needed polycarbonate microfluidic manifolds that would withstand cyclic pressure of ≥0.6MPa for its new diagnostic analyzer. Previously, two other companies produced parts that started cracking within 24 hours of usage, which caused the leakage of fluorescent reagents and reduced transmittance below 80%. This case describes how a precision clear parts manufacturer helped solve this problem with the help of its 3D printing technology:
Kundenherausforderung
The manifolds featured complicated internal channels with sharp intersections. At a 0.6MPa pulsed flow, stress concentrated at these 90° angles, causing micro-cracks within hours. The transmittance decreased to 78% because of the bubbles trapped in the channels due to improper drying process. Deadlines were delayed since the part redesign process took over 40% of time available. The client was looking for the production 3D printing partner.
LS-Fertigungslösung
Engineering completed DFM finite element analysis to redesign internal corners to smooth R0.8mm fillets. Printing involved the use of a customized 125°C forced-convection oven with vacuum-dried PC (80°C for more than 5 hours, less than 0.02% moisture content). Post-printing involved the use of a customized segmented annealing procedure (128°C soak for 5 hours and cooling rate of 3°C/h) to alleviate residual stress. Such a custom transparent 3D printing service handled all failure causes at once.
Ergebnisse und Wert
The delivered manifolds had 89% optical transmittance with no bubbles upon multistage polishing. In destructive fatigue testing at 1.2 MPa (twice the requirement), they lasted more than 500 hours without any micro-cracking or delamination. LS Manufacturing was qualified by the customer as a strategic Asia-Pacific supplier and received repeat orders. The custom clear prototype service saved them six months in time-to-market and cut down the project cost by 32% through medical 3D printing process qualification.
In this case, you can clearly see how systematic DFM, printing in a controlled environment, and precise annealing transform a very risky clear part into a reliable one. The set of custom 3D printing services allows you to get all the necessary components for the most demanding microfluidic applications ready for use without going through additional iterations.
24 hours to crack. 500+ hours at 1.2 MPa with zero micro-cracks. If your microfluidic manifold needs to survive cyclic pressure and maintain optical clarity, share your design for a stress-free solution.
FAQs
1. Why does my 3D printed polycarbonate part split along the layers within 48 hours after delivery?
Such a behavior occurs due to the lack of a proper industrial-grade high-temperature heating chamber (≥100°C) used by the previous supplier for your order. As a result, there appears a significant level of thermal stresses inside the component which release upon exposure to changes in the ambient temperature after delivery.
2. Can I use chemical vapor polishing on 3D printed acrylic parts to improve optical clarity?
It is highly undesirable to perform vapor polishing of PMMA using such volatile solvents as acetone because of rapid solvent attack, which instantly provokes an outburst of the extremely concentrated internal stress and results in complete cracking of the workpiece. It is better to use less hazardous mechanical polishing techniques to increase acrylic transparency.
3. What is the maximum safe service temperature for 3D printed transparent parts under mechanical load?
Industrially-printed PC parts can be safely operated at about 120°C under small loads without any risks concerning the loss of the structural stability and transparency. On the other hand, acrylic with high transparency becomes soft and starts developing cracks at a temperature higher than 85°C.
4. How does LS Manufacturing ensure no internal microbubbles are trapped within thick-walled clear parts?
The use of ultra-low moisture content (≤0.02%) pre-line vacuum drying, along with careful control of the printed extrusion layer thickness not exceeding 15% to 20% of the nozzle size, allows removing all the air bubbles from the melted material directly inside the melting bath due to high pressure of the nozzle extrusion.
5. Is polycarbonate or acrylic a more cost-effective choice for custom clear prototype manufacturing?
Although the cost of acrylic raw materials and printing itself is somewhat smaller, in the case of assemblies subjected to high loads or requiring screw fixings, the good fracture strength properties of the polycarbonate will substantially decrease the hidden cost of prototyping and modification of the design.
6. What mechanical geometric features should I avoid to prevent cracking in transparent optical enclosures?
It is essential that there are no right angles less than R1.0mm in size, sharp edges of stepped cross-sections, as well as holes with threads that lack rounding transitions at their bottom edges. All interfaces need to be optimized for tangential tapering arcs to spread out the assembly stress and eliminate any points of potential cracking.
7. Do you offer ISO compliant quality inspections and certificates for medical or aerospace clear parts?
Indeed, as an industrial-grade manufacturer, LS Manufacturing offers all transparent fabricated parts with ISO 9001 traceability certificate, third-party reports on the properties of raw materials used and ultrasonic non-destructive test certificates as per the terms of the purchase contract.
8. How can I request an accurate custom acrylic or polycarbonate 3D printing quote for an urgent project?
Just upload your final 3D drawings in STEP or IGES format to our quoting system, stating the requirements on light transmittance and temperature resistance in the comments field. Our senior project engineer will provide you with a closed-loop quantified quote with DFM analysis within 2 hours of your uploading the files.
Zusammenfassung
Avoiding cracking of transparent 3D printed components is only possible through closed-loop engineering that involves optimizing fillets geometrically (R≥1.5mm), extreme dehumidification (moisture ≤0.02%), 3D printing in an anti-warping environment at ≥110°C and several hours of gradient annealing. When using either toughened polycarbonate or optical acrylic that transmits light with 92% efficiency, the only way to ensure safe printing is to use a manufacturer who has extensive engineering expertise.
