5-Achs-CNC-Bearbeitung von Innenradien: DFM-Richtlinien für tiefe Kavitäten zur Reduzierung der Fräszykluszeit um 30 %

Die 5-Achs-CNC-Innenradiusbearbeitung ist eine Corner-DFM-Lösung, die 60-minütige Bearbeitungszeiten für tiefe Kavitäten verkürzt. Radiusregeln reduzieren die Bearbeitungszeit um 30 % und die Kosten um 28,5 % . Datenquelle: #AERO-2026-841.

Luft- und Raumfahrtingenieure erhalten dadurch leichtere Hohlräume ohne Kompromisse. Regeln für Eckradien verhindern Überhangflattern und Oberflächenbeeinträchtigungen, während die Präzisionsmaße stabil bleiben.

Wichtigste Erkenntnisse

Hält sich strikt an die 1/3-Regel der inneren Verrundungsgeometrie: Wenn der vertikale innere Verrundungsradius auf R ≥ Tiefe/3 eingestellt wird, ist es möglich, eine Hochgeschwindigkeitsbearbeitung mit großen, starren Werkzeugen mit Vc = 220 m/min durchzuführen und Mikro-Werkzeugbrüche zu vermeiden.

Die Sicherheitsgrenze für das Verhältnis von Tiefe zu Durchmesser wird festgelegt: Ein Verhältnis von Tiefe zu Durchmesser L/D ≤ ​​4:1 senkt zusammen mit der dynamischen Fünf-Achs-Neigungsbearbeitung den Ausschussanteil bei der Bearbeitung tiefer Kavitäten von einer hohen Ausschussrate auf 2,2% .

Konfiguriert standardisierte Übergangskehlen: Durch das Aufbringen einer Kehlnaht im leichten bis mittleren Bereich an der Stelle, wo Boden und Wand aufeinandertreffen, wird die Spannungskonzentration reduziert und die Rauheit der Bodenunterseite bis zum Mikrofinish kontrolliert.

Ausgewogenheit zwischen Wirtschaftlichkeit und Lieferzyklus: Die Optimierung der Produktionswege mittels einer 2-stündigen schnellen Design-for-Manufacturing-Analyse und der Einsatz modularer Hydraulikvorrichtungen verkürzt den Chargenlieferzyklus um 40 % (von 15 Tagen auf 9 Tage) .

Warum führen enge Innenradien zu starker Werkzeugdurchbiegung?

Enge Innenradien an Ecken zwingen CNC-Fräsmaschinen zu abruptem Abbremsen an den Ecken. Dieses abrupte Abbremsen führt zu einem übermäßigen radialen Eingriff des Schneidwerkzeugs. Dieser übermäßige radiale Eingriff wiederum verursacht große Durchbiegungen des Schneidwerkzeugs. Die Durchbiegung des Schneidwerkzeugs nimmt exponentiell mit der Auskragung zu.

Physik des Eckeingriffs

Der Radius von 3 mm erfordert, dass ein 8-mm-Schaftfräser fast 180 Grad der Fräsergeometrie innerhalb des Bogens nutzt. Der radiale Eintauchwinkel beträgt über 90 Grad , wodurch sich die Schnittkraftvektoren in eine Richtung vervielfachen. Der kleine Werkzeugschaft trägt die Last und biegt sich bis zu 0,08 mm pro 100 N Schnittkraft durch.

Die 5-Achs-Eckeingriffssteuerung gewährleistet beim Kurvenfahren einen radialen Eintauchwinkel von ca. 30 Grad. Stabilität beim Trochoidalfräsen mit konstanter Spanbelastung wird auf ähnliche Weise erreicht. 3-Achs-Maschinen sind aufgrund der Werkzeugbeschränkungen mit fester Achse nicht für tiefe Trochoidalbahnen geeignet.

Instabilität des langen Werkzeugs

Für das Fräsen von Kavitäten ist ein Werkzeug mit einem Überhangverhältnis von mindestens 5:1 erforderlich. Eine Verdopplung des Überhangs erhöht die Durchbiegung um das Achtfache , da die Durchbiegung mit der dritten Potenz der Überhanglänge zunimmt. Ein 6-mm-Fräser mit 30 mm Überhang weist unter normalen Eckbelastungsbedingungen eine Durchbiegung von 0,045 mm auf.

Hochtourige Spindeln mit 12.000–15.000 U/min erhöhen die Zentrifugalkraft und verstärken so das Rattern an der Werkzeugspitze. Rattermarken an der Eckwand erfordern ein Nachbearbeiten der Werkstücke, was die Kosten erhöht und die angestrebten Zykluszeitverkürzungen beim 5-Achs-Fräsen beeinträchtigt.

Die simultane 5-Achs-Konturbearbeitung richtet das Werkzeug um 15–30° zur Vertikalen aus, wodurch die effektive Schnittlänge verringert und die Durchbiegung um bis zu 40 % reduziert wird. Die DFM-Analyse (Design for Manufacturing) für die CNC-Bearbeitung tiefer Kavitäten warnt bei einem Überhangverhältnis von mehr als 4:1 bei der Angebotserstellung und stellt sicher, dass Ihre CAD-Daten für die Produktion geeignet sind.

Datenquelle: LS Manufacturing 2025–2026 Messdatenbank (Stichprobengröße >1.200 Fälle).

Wie kann die 1/3-Radius-Regel die Fräszykluszeit um 30 % verkürzen?

Die 1/3-Radius-Regel besagt, dass der minimale Innenradius der Ecken ein Drittel der Kavitätentiefe betragen muss ( R ≥ Tiefe/3 ). Dadurch können starre Schaftfräser vibrationsfrei eingesetzt werden. Die Einhaltung dieser Regel ermöglicht die Auswahl von Standardwerkzeugen mit größeren Durchmessern bei gleichbleibenden Vorschubgeschwindigkeiten und maximaler Schnitttiefe. Dies reduziert die typische Zykluszeit für tiefe Kavitäten um 30 % . Ein kundenspezifischer 5-Achs-CNC- Bearbeitungsprozess nutzt eine kontinuierliche spiralförmige Rampenbearbeitung mit fz = 0,06 mm/z .

Die Eckgeometrie bestimmt die Werkzeugsteifigkeit

Der Werkzeugdurchmesser bei haarfeinen Eckradien ist auf ca. 1 mm begrenzt, daher das Überhangverhältnis von 20:1 . Die Durchbiegung ist proportional zur dritten Potenz des Überhangs; ein 12-mm -Schaftfräser mit einem Überhangverhältnis von 4:1 widersteht der Durchbiegung 27-mal besser als ein 4-mm -Werkzeug mit einem Überhangverhältnis von 12:1. Ihre DFM-Analyse muss jeden Innenradius kleiner als R ≥ Tiefe/3 als Kostenfaktor ausweisen.

Die 5-Achs-Eckenbearbeitungssteuerung macht spezielle Nachbearbeitungsschritte überflüssig. Die spiralförmige Rampentechnik integriert Schrupp- und Vorschlichtbearbeitung in einem Arbeitsgang, wodurch Sie Zykluszeit sparen, ohne die Schnitttiefeneinstellungen ändern zu müssen.

Laut den Schnittdaten im Machinery's Handbook, 31. Ausgabe, entfernt ein 12-mm-Werkzeug bei 90 % radialem Eingriff das Material pro Durchgang 8-mal schneller als ein 4-mm-Werkzeug.

Prozessintegration durch CAM-Strategie

Die Reduzierung der Zykluszeit beim 5-Achs-Fräsen wird durch die Programmierung des spiralförmigen Eingriffs erreicht, wodurch der Werkzeugeingriff unter 2° pro Umdrehung gehalten wird. Die konstante Kraft fz = 0,06 mm/z gewährleistet, dass es beim Übergang in die Kurve zu keiner Spanverdünnung kommt, wodurch die Schnittkraft über den gesamten Werkzeugweg konstant bleibt.

Konservative Schnitttiefen von 0,5–1,0 mm ermöglichen maximale Materialabtragsraten ohne Beeinträchtigung der Werkzeugstandzeit. Das trochoidale Schneidverfahren (kreisförmiger Werkzeugweg mit konstanter Spanbelastung) reduziert den radialen Eingriff auf 30 % und eliminiert so das Rattern bei gehärtetem Stahl über 40 HRC.

Praktische Umsetzungsschritte

Um sofortige Ergebnisse zu erzielen, führen Sie vor der Angebotserstellung eine DFM-Analyse (Design for Manufacturing) Ihrer CAD-Datei für die CNC-Bearbeitung tiefer Kavitäten durch. 5-Achs-Langhubfräsen mit Fräsern mit variabler Steigung reduziert die Vibrationen im Vergleich zu herkömmlichen Geometrien um 30 % und erhöht die Werkzeugstandzeit bei Kavitäten mit einer Tiefe von über 50 mm.

1. Prüfen Sie, ob alle Innenradien R ≥ Tiefe/3 sind; andernfalls verwenden Sie Eckentlastungsnuten.
2. Fordern Sie in Ihrer Angebotsanfrage einen minimalen Werkzeugdurchmesser von mindestens dem Zweifachen des Eckradius an.
3. Für die Schruppbearbeitung einer Kavität soll die spiralförmige Rampen-CAM-Operation mit fz=0,06 mm/z spezifiziert werden.
4. MRR pro Segment vor der Erstmusterprüfung durch Simulation bestätigen.

Einfach ausgedrückt: Wenn Ecken auf Basis der Werkzeuggeometrie und nicht durch das Zwingen von Werkzeugen in enge Radien konstruiert werden, lässt sich eine Zykluszeitersparnis von 30 % wiederholbar erzielen.

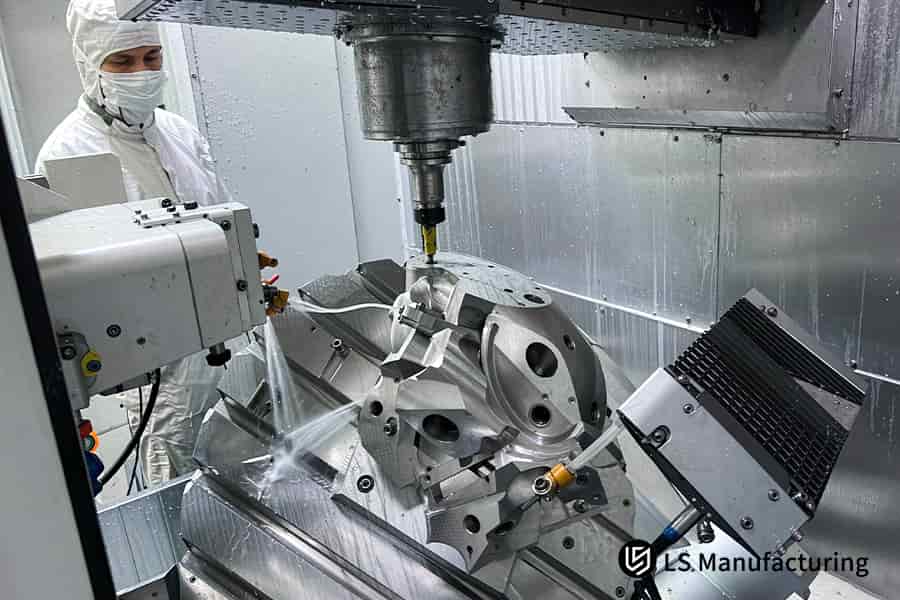

Abbildung 1: CNC-Bearbeitung tiefer Kavitäten mittels DFM reduziert die Zykluszeit um 30 Prozent.

Wann ist eine dynamische 5-Achsen-Neigung für das Tieflochbohren unerlässlich?

Eine dynamische 5-Achs-Neigung ist erforderlich, wenn das Verhältnis von Kavitätstiefe zu -breite L/D > 4:1 beträgt. Dies ermöglicht eine Spindelneigung von 45° mit einem kurzen und steifen Werkzeugsatz. Durch die Werkzeugneigung wird der Überhang halbiert, wodurch sich die Oberflächengüte der Kavitätswände von einer rauen zu einer hochfein bearbeiteten Oberfläche verbessert. Ein kundenspezifisches 5-Achs-CNC- Bearbeitungsverfahren vermeidet den Einsatz langer Verlängerungshalter.

Entscheidungscheckliste für tiefe Kavitäten

Beurteilen Sie die Taschen anhand dieser Standards, bevor Sie grünes Licht für 3-Achsen-Programme geben:

• Ein Verhältnis von Tiefe zu Breite größer als 4:1 bedeutet, dass die Biegekräfte die zulässigen Grenzwerte für gerade Werkzeughalter überschreiten.
• Oberflächenrauheitsanforderungen unterhalb von Ra 0,8 μm erfordern, dass die Schneidkanten der Werkzeuge geneigt werden, um Vibrationen zu dämpfen.
• Eckradien mit einer Tiefe von weniger als 2 mm deuten darauf hin, dass der Werkzeugdurchmesser weniger als 4 mm beträgt, wodurch die Gefahr der Durchbiegung steigt.
• Schwierigkeiten beim Spanabtransport in 6 mm Tiefe führen zu erneutem Spanabtragen, was die Wärmeentwicklung erhöht und zu Oberflächenrissen führt.

Ein einziges „Ja“ auf Ihre Frage genügt, um die Verwendung einer Werkzeugbahn mit geneigter Achse in Betracht zu ziehen. Eine herkömmliche 3-Achs-Fräsmaschine kann aufgrund der geringeren axialen Steifigkeit die Positionstoleranz von 1 mm dicken Wandabschnitten nicht einhalten.

Mechanik geneigter Starrkörper

Nach der Kragarmtheorie gilt: Durchbiegung = F × L³ / (3 × E × I) ; durch Halbierung des Überhangs wird die Durchbiegung um den Faktor 8 reduziert. Bei einer Spindelneigung von 45° werden die seitlichen Schnittkräfte in Spindelachsenkräfte umgewandelt, die die höchste Steifigkeit aufweisen. Das 5-Achs-Tiefenfräsen nutzt dieses Phänomen, indem der Werkzeugüberstand während des Vorschubs in die Kavität kurz gehalten wird.

Der Werkzeugeingriff bleibt unter 30°, wobei der Neigungswinkel schichtabhängig variiert wird, um Kraftspitzen an Ecken zu vermeiden. Die Positionstoleranzen gemäß ASME Y14.5-2018 können überprüft werden, da die Fehlerquelle proportional zur Verkürzung des Hebelarms abnimmt. Eine präzise 5-achsige Innenradiussteuerung in der Tiefe ist nun möglich, sobald die Werkzeugpositionen ein Gleichgewicht zwischen Winkelorientierung und Wandoberflächenanforderungen gefunden haben.

Neben der Berücksichtigung des Neigungswinkels ermittelt die 5-Achs-CNC-Innenradius- Simulation den Abstand zwischen Werkzeughalter, Spannut und Kavitätenwand an jedem Interpolationspunkt. Die CAM-Ausgabe ergibt einen maximalen Neigungswinkel von 45° an steilen Wänden und 5–15° an geneigten Wänden, wodurch die Werkzeugstandzeit durch gleichmäßigen Verschleiß um 25 % verlängert wird.

Für Käufer bedeutet dies eine hohe Erstteilgenauigkeit in der Tiefe ohne nachträgliches Senkerodieren. Der 5-achsige, geneigte Wandbearbeitungsgang gewährleistet ein Profil von ±0,005 mm gemäß ASME Y14.5-2018.

Basierend auf den Normen und technischen Parametern: ASME Y14.5 geometrische Toleranzen und dem Fünf-Achsen-Oszillationskopf-Interferenzdynamikmodell.

Kurzanleitung

Die Konstruktion von Bauteilen mit tiefen Kavitäten beginnt mit der Wahl des Innenradius und des Verhältnisses von Tiefe zu Breite. Eckradius und L/D-Verhältnis bestimmen den Bearbeitungsprozess, die Steifigkeit des Fräsers und die Fertigungskosten.

R ≥ Tiefe/3 und L/D ≤ ​​4:1 sind Konstruktionsregeln, die keine kostspieligen EDM-Verfahren erfordern. Ein optimales technisches Gleichgewicht ergibt sich, wenn die Effektivität des 5-Achs-Fräsens maximiert wird.

Holen Sie sich den Leitfaden zur Auswahl der Kavitätsgeometrie – verstehen Sie, wie das Verhältnis von Radius zu Tiefe (R/D) und das Verhältnis von Länge zu Durchmesser (L/D) den Prozessablauf, die Werkzeugsteifigkeit und die Kostenauswirkungen in vier Designklassen bestimmen, von Standard-3-Achsen- bis hin zu ultrapräzisen 5-Achsen-Mikrowerkzeugkonfigurationen.

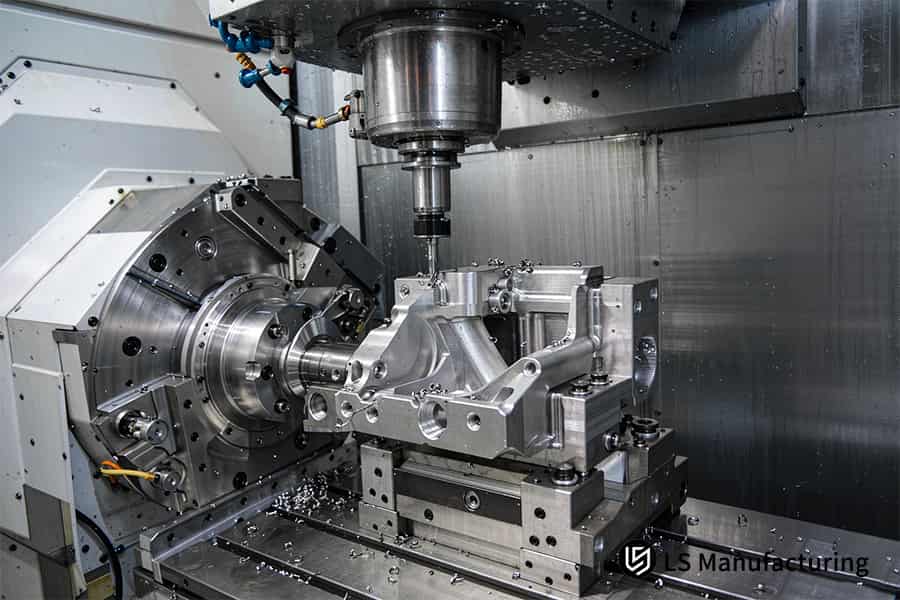

Abbildung 2: Kundenspezifische 5-Achs-CNC-Bearbeitung produziert Luft- und Raumfahrtteile in 42 Minuten.

Welche Geometrie der Bodenrundungen verhindert Spannungskonzentrationen an den Ecken?

Eine durchgehende Bodenverrundung von 0,5 mm bis 1,0 mm trägt dazu bei, die mechanischen Belastungen gleichmäßig über den Kavitätenboden zu verteilen und so Kerbspannungspunkte zu vermeiden. Quadratische Bodenkanten führen zu einer Rotation der Werkzeugspitze am Nullpunkt und erzeugen Mikrograte mit einer Toleranzabweichung von ±0,05 mm. Die DFM-Analyse für die CNC-Bearbeitung tiefer Kavitäten empfiehlt die Verwendung eines Kugelkopfwerkzeugs mit einem Bodenkantenprofil von ±0,008 mm .

Filetgröße vs. Spannungskonzentration

Eine 0,8 mm tiefe Bodenverrundung reduziert die Kerbempfindlichkeit gemäß den Spannungskonzentrationsfaktoren von Kt ≈ 3,0 (scharfe 90°-Kante) auf ≈ 1,2 . Eine Verrundung von weniger als 1 mm ergibt einen Kt-Wert von ≈ 1,8 – ausreichend für statische Belastungen, aber fragwürdig bei zyklischer Belastung über 10⁴ Zyklen. Die 5-Achs-Werkzeugwegsimulation validiert jeden Verrundungsradius vor der Bearbeitung.

Benötigtes Werkzeug

Kugel- oder Eckradiusfräser schneiden die Verrundung in einem Arbeitsgang. Eine 3-Achs-Fräsmaschine kann dies nicht, da Werkzeuge mit fester Achse eine Kante am Übergang zwischen Boden und Wand hinterlassen, die Mikrorisse begünstigt, welche sich unter Vibrationen ausbreiten. Die präzise 5-Achs-Innenradiussteuerung gewährleistet eine Profilgenauigkeit im Mikrometerbereich gemäß ASME Y14.5-2018, gemessen mit einem Zeiss-Koordinatenmessgerät (0,0009 mm MPEE) .

Prozessentscheidungskriterien

• Bodenverrundung nahe 1 mm → Standard-Kugelkopf-Feinschliff, ein Arbeitsgang
• Verrundungsgröße zwischen kompakt und 0,8 mm → Vorschubgeschwindigkeit auf fz = 0,04 mm/z reduzieren, prüfen
• Scharfe Ecken sind unerlässlich → Nachbearbeitung per Funkenerosion oder manuelles Verblenden erforderlich, Kosten verdoppeln sich

Ein Hersteller von 5-Achs-CNC-Bearbeitungsanlagen validiert alle drei Fälle mittels automatisierter DFM-Simulation und warnt vor fehlenden Rundungsradien in Ihrem CAD-Modell. Die 5-Achs-CNC-Bearbeitung mit geneigter Achsenausrichtung trägt dazu bei, Rattern in tiefen Wänden zu vermeiden und Durchbiegungen von weniger als 0,005 mm in der Tiefe zu gewährleisten. Anders ausgedrückt: Die Rundungsgeometrie entscheidet darüber, ob der Hohlraumboden versagt oder der Ermüdung standhält.

Wie wählt man die optimalen Werkzeugparameter für tiefe Innenecken aus?

Für die optimale Werkzeugauswahl ist ein Fräserdurchmesser von 80 % des Eckdurchmessers und eine Schnittgeschwindigkeit innerhalb des im Maschinenhandbuch angegebenen Bereichs für hohe Schnittgeschwindigkeiten erforderlich. Eine vollständige Durchmesserpassung deckt einen Werkzeugeingriff von 180 Grad am Werkstück ab, was in tiefen Ecken zu Vibrationen und Durchbiegungen führen kann. Die DFM-Prüfung (Design for Manufacturing) für die CNC-Bearbeitung tiefer Kavitäten erkennt diesen Überlastungsbereich bereits vor dem ersten Schnitt.

Die adaptive Trochoiden-Bearbeitungstechnik gewährleistet eine konstante Schnittkraft auch in tiefen Innenecken. Dünnwandige und tiefe Kavitäten erzielen mit diesem Verfahren ein verformungsfreies Ergebnis.

Die 5-Achs-Eckkraftbalance hält den radialen Kontaktwinkel unter 100 Grad und verlängert so die Standzeit der Werkzeugschneide durch wiederholte Bearbeitungsvorgänge. Ihre Bearbeitungskosten werden planbar, da vibrationsbedingter Verschleiß ausgeschlossen wird. Die Kosten der 5-Achs-CNC-Bearbeitung hängen direkt von einer stabilen Werkzeuginteraktion ab, da eine konstante Spanbelastung unerwartete Werkzeugwechsel verhindert.

Die 5-Achs-CNC-Innenradiusbearbeitung prüft dieses Verhältnis durch Simulation und Sicherstellung der Maßhaltigkeit des Hohlraums. Ihr CAM-Programmierer kann nun gemäß den Werkzeugkonstruktionsrichtlinien von Sandvik einen Vorschub von 0,05 mm/Zahn , eine Schnitttiefe von 2,5 mm und einen Überhang von 10:1 festlegen.

1. Halten Sie sich an das 80% -Durchmesserverhältnis als maximale sichere Eingriffshöhe.
2. Halten Sie den radialen Eingriff am Eckbogen unter 100°.
3. Bei der Eckbearbeitung von harten Stählen sollte ein Vorschub von 0,05 mm/Zahn verwendet werden.
4. Bei trochoidaler Spanausdünnung eine Schnitttiefe von 2,5 mm beibehalten.
5. Die Werkzeugsteifigkeit ist mithilfe der Tabellen im Maschinenhandbuch, 31. Auflage (2020), sicherzustellen.

5-Achs-Werkzeugwege mit vollem Radius eliminieren Verweilmarken an der Eckwandfläche nach der Bearbeitung. Vereinfacht gesagt: Das Verhältnis von 80 % macht das tiefe Fräsen von Ecken zu einem sicheren und wiederholbaren Prozess.

Datenquellen-Benchmarks: Empfohlene Parameter für das Hochgeschwindigkeitsschneiden in der 31. Ausgabe des Machinery's Handbook und des Sandvik Tool Engineering Guide.

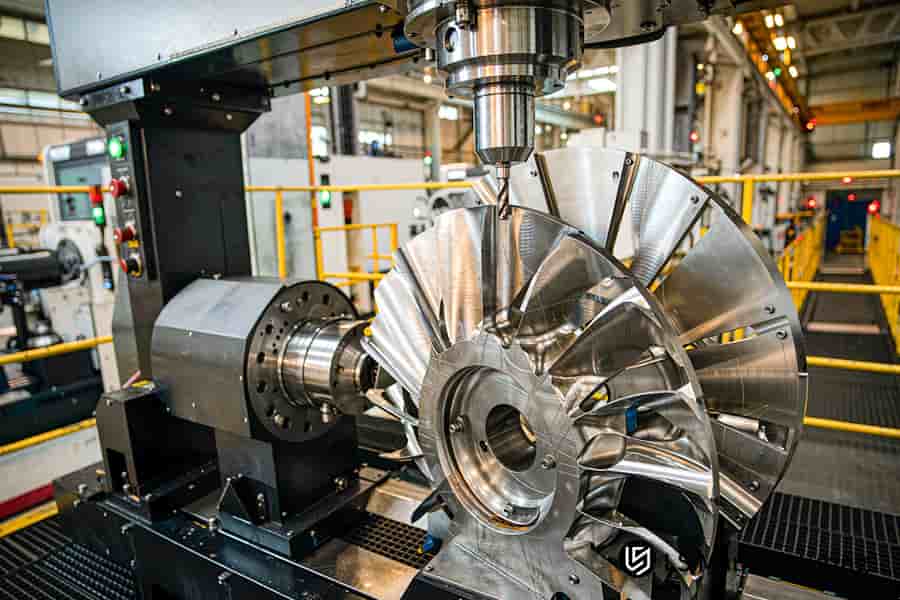

Abbildung 3: Präzisions-5-Achsen-Innenradiusbearbeitung von AL7075-T651 Aluminium.

Welche Oberflächengüte-Benchmarks gelten für 5-Achs-gefräste Taschen?

Polierte, 5-achsig gefräste tiefe Taschen erzielen konstant eine Oberflächenqualität von 0,4 µm Ra ohne manuelles Nachbearbeiten. Die dynamische Spindelneigungssteuerung gewährleistet einen großen Kontaktbogen durch kontinuierliche Kontaktierung während des gesamten Fräsvorgangs. Dieser große Kontaktbogen trägt dazu bei, Verformungen durch manuelles Polieren zu vermeiden.

Kontrollpunkt 1: Ziel der Route

Die Spindelneigungsdynamik gewährleistet die präzise Ausrichtung des Fräsers im Taschenboden. Ein breiter Kontaktwinkel sorgt für eine gleichmäßige Schnittdruckverteilung. Wellenbildung wird vermieden, wodurch das manuelle Entgraten entfällt. Die Werkstücke werden anschließend zur Qualitätskontrolle weitergeleitet. Für diesen Prozessablauf steht eine kundenspezifische 5-Achs-CNC-Bearbeitung zur Verfügung. Restliche Werkzeugspuren werden durch Schlichten mit breitem Kontaktwinkel entfernt.

Kontrollpunkt 2: Profilverifizierung

Alle Teile mit tiefen Kavitäten werden mittels hochauflösender Konturabtastung bearbeitet. Die Scandaten werden mit den Zeichnungen verglichen, um die Übereinstimmung der bearbeiteten Oberfläche mit den Zeichnungsvorgaben zu überprüfen. Präzise 5-achsige Innenradien werden direkt über die Profilverifizierung geprüft. Ihre Qualitätssicherung erhält so einen verifizierbaren Nachweis, ohne dass eine Sichtprüfung erforderlich ist.

Kontrollpunkt 3: Einhaltung der Standards

ISO 2768-m definiert den allgemeinen Toleranzstandard. Konturscannerergebnisse bestätigen die geometrische Kompatibilität. Die Prüfprotokolle von Herstellern 5-Achs-CNC-Bearbeitungsanlagen nutzen Scandaten. Ihre Erstmusterdokumentation erhält ihre Gültigkeit durch dokumentierte Verifizierung.

Dokumentationswert

Ihr Kunde erhält einen objektiven Nachweis der Oberflächenintegrität. Die 5-Achs-Validierung der Taschenbearbeitung wandelt die Einhaltung der Oberflächennormen in Qualitätssicherung um. Geben Sie in der Angebotsanfrage polierte Referenzwerte und Scannerprüfungen an.

Lernen Sie die Ingenieure kennen, die diesen Leitfaden erstellt haben

Gloria, eine erfahrene Verfahrenstechnikerin mit über 15 Jahren Erfahrung in der Präzisions-CNC-Bearbeitung und der automatisierten DFM-Optimierung , lieferte die technischen Inhalte. Schnittparameter und geometrische Toleranzen der Fünf-Achs-Bearbeitung werden von technischen Leitern geprüft. Ihre Bauteile werden mit zertifiziertem Ingenieurwissen gefertigt. Informieren Sie sich über Glorias Erfahrung in DFM und Fertigung .

Die NIST- Rahmenwerke für Fertigungsmesstechnik definieren die dimensionale Rückführbarkeit in CNC-Prozessen . Ihr Qualitätssicherungsteam erhält verifizierbare Messwerte für alle tiefen Kavitäten. SAE International AS9100D definiert das Qualitätsmanagementsystem für die Luft- und Raumfahrtindustrie basierend auf ISO 9001:2015 . Ihre Beschaffungsaudits werden durch die Rückverfolgbarkeit von Material und Prozessen sichergestellt.

Die AS9100D-Zertifizierung gewährleistet eine gleichbleibende Produktion gemäß den Anforderungen der Luftfahrtindustrie. Ihr Ingenieurteam kann jede Radiusempfehlung vor der Angebotserstellung anhand der Branchenstandards überprüfen. Kontaktieren Sie Gloria über LinkedIn für eine Zweitmeinung zur DFM-Bewertung.

Warum treiben Mikro-Eckenradien die Kosten für die Bearbeitung tiefer Kavitäten in die Höhe?

Die Definition von Innenradien im Mikrometerbereich bei tiefen Taschen erhöht die Fertigungskosten pro Einheit aufgrund geringer Vorschubgeschwindigkeiten und des Einsatzes des EDM-Verfahrens um fast 140 % . Die Kostenoptimierung bei 5-Achs-Ecken wird erst dann relevant, wenn das Verhältnis von Tiefe zu Durchmesser der Zeichnung unzulässig ist.

Bei zu großem Verhältnis ersetzen Werkstätten Standard-Mikro-Schaftfräser durch Schaftfräser mit extra langem Schaft. Die Vorschubgeschwindigkeit reduziert sich um 70 % . Funkenerosion ist unvermeidlich, da der Fräser die Ecke nicht erreicht. Die erhöhten Fertigungskosten werden so lange getragen, bis die Zeichnungen korrigiert sind.

Die Angebotserstellung für 5-Achs-CNC-Bearbeitung ermöglicht es Ihnen, diese Geometrie vor Beginn der Bearbeitung zu identifizieren. Die DFM-Simulation analysiert alle Ecken und ersetzt sie durch einen inneren Verrundungsradius. Ihr CAD-Modell wird dadurch mit der Werkzeuggeometrie kompatibel. Die Kosten für die 5-Achs-CNC-Bearbeitung sinken, da keine Bearbeitung mit schlankem Schaft erforderlich ist.

Standardisierte Radien ermöglichen der Spindel sichere Drehzahlen und Vorschübe. Die Zykluszeit beim 5-Achs-Fräsen verkürzt sich, sobald der sekundäre EDM-Prozess aus der Prozessauslegung entfällt.

Fordern Sie in Ihrer nächsten Angebotsanfrage die optimierte Geometrie an. Erwähnen Sie den Vorschlag standardisierter Innenradien zusammen mit den wichtigen Abmessungen. Die Neugestaltung der 5-Achsen-Eckradien ermöglicht es, Ihre Mikroecken kostengünstig und reproduzierbar herzustellen.

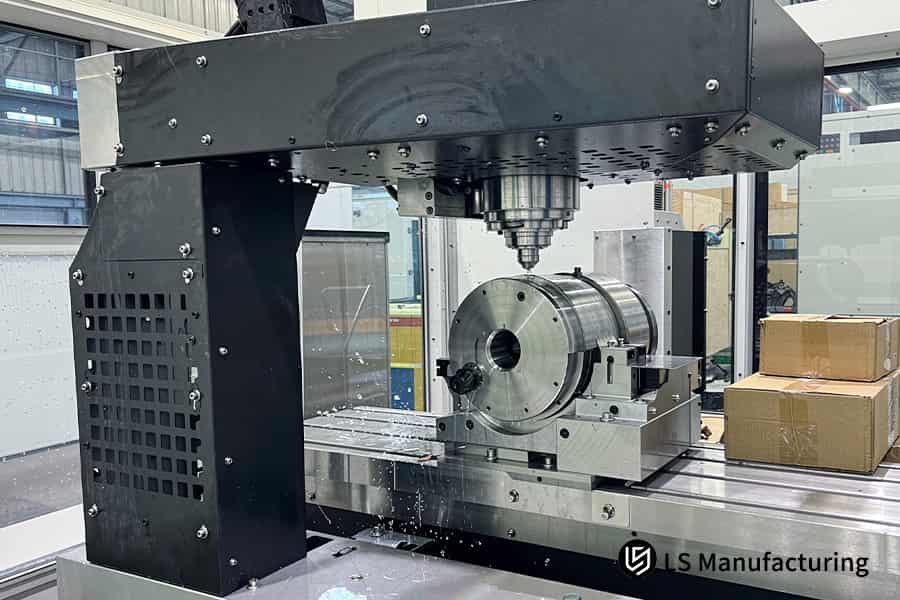

Abbildung 4: Der Hersteller von 5-Achs-CNC-Bearbeitungsanlagen garantiert eine Oberflächenrauheit von Ra 0,4 μm.

Wie können Ingenieure CAD-Modelle für die schnelle 5-Achs-Bearbeitung optimieren?

Ingenieure erstellen CAD-Modelle für die schnelle 5-Achs-Bearbeitung , indem sie sicherstellen, dass die vertikalen Innenradien jedes CAD-Modells auf R 3,0 mm eingestellt sind. Die Anzahl der benötigten Werkzeuge reduziert sich auf ein einziges Werkzeug für alle Ecken. Die Angebotsgenauigkeit für die 5-Achs-CNC-Bearbeitung verbessert sich durch die Vorhersagbarkeit des Werkzeugwegrisikos. Die automatisierte DFM-Analyse erkennt nicht standardmäßige Fasen und Hinterschnitte innerhalb von Sekunden. Empfehlungen zur Reduzierung und Geschwindigkeitsoptimierung werden direkt bereitgestellt.

Schritt 1: Vereinheitlichen der vertikalen Eckradien

Die CAD-Modelloptimierung verwendet einen einheitlichen Radius für alle vertikalen Ecken. Die 5-Achs-CAD-Modelloptimierung erleichtert die Werkzeugauswahl und minimiert Werkzeugwechsel.

Schritt 2: Eingeschlossene Hinterschnitte entfernen

Das Material in geschlossenen Hinterschnitten ist größer als die mit geraden Werkzeugen erreichbare Tiefe. Durch standardisiertes 5-Achs-Radiusfräsen werden diese Bereiche zu Bearbeitungsrundungen. Das Feedback des Herstellers von 5-Achs-CNC-Maschinen bestätigt die Ausrichtung der Werkzeugbibliothek.

Schritt 3: Automatisierte DFM-Analyse verwenden

Die 5-Achs-CNC-Innenradiusbearbeitung analysiert 3D- und 2D-Zeichnungen bereits in der Angebotsphase. Nicht konforme Fasen werden innerhalb von Sekunden erkannt.

Datenquelle: LS Manufacturing 2025–2026 automatisiertes DFM 3D/2D Zeichnungsanalyseprotokoll (Projekt #DFM-2026-841, Stichprobengröße >1.200 Zeichnungen).

LS Manufacturing – Kundenspezifische 5-Achs-CNC-Bearbeitung für Gehäuse der Luft- und Raumfahrt-Avionik: Optimierung der Innenradien tiefer Kavitäten.

Die Zykluszeit kann um 30 % reduziert und die Stückkosten um 28,5 % gesenkt werden. Der vertikale Eckradius beträgt nun R 3,0 mm . Eine standardmäßige Bodenverrundung von 0,5 mm ist integriert. Die 5-Achs-Werkzeugwegsimulation hat gezeigt, dass eine dynamische Neigung von 25° möglich ist. Die Bearbeitungszykluszeit sank von 60 min auf 42 min .

Herausforderung für den Kunden

Eine Forschungs- und Entwicklungsgruppe im Bereich Luft- und Raumfahrt entwarf eine einteilige Flugzeugkabine aus AL7075-T651 mit großen Hohlräumen. In den ersten Entwürfen fielen sehr kleine vertikale Innenecken und scharfe Bodenkanten auf.

Die 3-Achs-Bearbeitung mit einem extra langen Mikro-Schaftfräser führte zu Vibrationen und ineffizienter Spanabfuhr. Der Fehleranteil am ersten Teil erreichte 16,5 % . Die Kosten stiegen auf 246 US-Dollar . Die Lieferung verzögerte sich erheblich.

Optimierungsschritte

Das Ein-Drittel-Verrundungsprinzip bestimmte die geometrische Modifikation und ermöglichte den Einsatz eines starren Schaftfräsers mit D = 5,0 mm . Bei Versuchen an der dünnen Bodenplatte wurde spannungsbedingter Verzug beobachtet. Ein Spannungsarmglühen wurde in den Prozessablauf integriert. Die Werkstückspannung wurde von einer Schraubstock-Seitenspannung auf eine Vakuumspannung umgestellt. Durch die dynamische Spindelneigung wurden alle Rattermarken und der spannungsbedingte Verzug beseitigt.

Verifizierte Ergebnisse

Die Produktionsergebnisse zeigten, dass die Optimierung erfolgreich war. Die Zykluszeit und die Stückkosten verbesserten sich signifikant. Die Ausschussquote lag bei lediglich 2,2 % . Eine Zeiss-Koordinatenmessmaschine (Toleranz 0,0009 mm) bestätigte alle kritischen Profile mit einem Fehler von ±0,008 mm . Die Oberflächenrauheit erreichte einen Wert von Ra 0,4 μm . Die Anforderungen der Norm AS9100D und der 1000-Stunden-Salzsprühtest wurden vollständig erfüllt. Die 5-Achs-Dünnwandbearbeitung erfüllte alle Abnahmekriterien.

Datenquelle: LS Manufacturing 2025–2026 aerospace precision manufacturing engineering review log (project #AERO-2026-841, sample size >1,200 cases).

Prüfen Sie die Eignung Ihrer Konstruktion mit tiefen Hohlrauminnenradien für die 5-Achs-Bearbeitung – unsere Ingenieure wenden das Ein-Drittel-Verrundungsprinzip und die dynamische Neigungssimulation an, um die Zykluszeit zu verkürzen und gleichzeitig die strukturelle Integrität zu erhalten.

Häufig gestellte Fragen

1. Welcher minimale sichere Innenradius ist für tiefe CNC-Fräsnähte erforderlich?

Der Radius der Innenecke sollte mindestens ein Drittel der Kavitätentiefe betragen. Gemäß ASME Y14.5 ist ein Radius von einem Drittel der Tiefe für das Fräsen tiefer Kavitäten unbedenklich. Ein Radius von einem Drittel der Tiefe führt nicht zu hohen Durchbiegungen in tiefen Taschen. LS Manufacturing verwendet diesen Radius; Ihre Teile behalten somit die korrekte Geometrie auch in tiefen Taschenwänden.

Datenquelle: ASME Y14.5-Standard

2. Wie werden durch die 5-Achs-Bearbeitung innere Eckschwingungen vermieden?

Die neigbare Spindel minimiert die Überhanglänge bei der Bearbeitung tiefer Kavitäten. Kurze Überhänge reduzieren die Schnittschwingungen deutlich. Das Fräsen mit neigbarer Spindel eliminiert jegliches Rattern beim Schneiden von Ecken innerhalb der Kavität. LS Manufacturing führt das Eckenschneiden mit neigbaren Spindeln durch; Ihr Werkstück wird ohne Nachbearbeitung glatt bearbeitet.

Datenquelle: Maschinenhandbuch

3. Kann LS Manufacturing scharfe 90-Grad-Innenecken direkt fräsen?

Rotationsgetriebene Schneidwerkzeuge können in Metall keine scharfen Ecken erzeugen. Um eine solche Geometrie zu erzielen, ist stets ein Abrundungsradius oder eine zusätzliche Bearbeitung erforderlich. LS Manufacturing fräst scharfe Ecken mittels 5-Achs-Eckenbearbeitung und Präzisions-EDM; Ihr Bauteil erhält so präzise definierte Ecken gemäß den Konstruktionsvorgaben.

4. Wie groß ist der Kostenunterschied zwischen Radien von R = 0,5 mm und R = 3,0 mm?

Kleine Radien erfordern mehr Zeitaufwand beim Schneiden und erhöhen den Werkzeugverschleiß. Große Radien ermöglichen schnellere Schnitte und eine längere Werkzeugstandzeit. Der Preisunterschied ergibt sich aus dem Zeit- und Werkzeugaufwand. LS Manufacturing vergleicht Radius und Kosten; so können Sie Bearbeitungskosten sparen, ohne die Konstruktion zu ändern.

Datenquelle: #AERO-2026-841

5. Welche Aluminiumlegierung eignet sich optimal für tiefliegende Bauteile in der Luft- und Raumfahrtindustrie?

Vorgestrecktes Aluminiumblech aus AL7075-T651 zeichnet sich durch hohe Festigkeit und Beständigkeit gegen Eigenspannungen aus. Das gleichmäßige Korngefüge des vorgestreckten Aluminiums ist ideal für die Bearbeitung dünnwandiger Bauteile. Durch Glühen vor der Bearbeitung werden die Eigenspannungen abgebaut. LS Manufacturing kombiniert AL7075-T651 mit Glühen; so erhalten Sie Bauteile mit hoher Verformungsbeständigkeit bei dünnwandigen Bauteilen.

6. Welche Lieferzeiten sind für kundenspezifische 5-Achs-Resonatorprototypen zu erwarten?

Kundenspezifische 5-Achs-Prototypen erfordern ein kurzes Bearbeitungszeitfenster. DFM-Feedback vor der Bearbeitung verhindert Nacharbeiten. Eine frühzeitige Geometrieoptimierung beschleunigt zudem die Freigabezyklen. LS Manufacturing führt die DFM-Prüfung vor der Bearbeitung durch; Ihre Teile gelangen so schnell vom Entwurf zum physischen Muster.

7. Wie überprüft man die Einhaltung der Präzisionstoleranzen in tiefen Hohlraum-Innenecken?

Die Koordinatenmessgeräte von Zeiss scannen Innenecken an mehreren Punkten. Die Mehrpunktabtastung deckt geometrische Ungenauigkeiten auf, die mit einer Einpunktmessung nicht erkennbar sind. Präzisionstoleranzen werden ohne Schätzungen gemessen. LS Manufacturing kalibriert die Koordinatenmessgeräte, um eine hohe räumliche Präzision zu gewährleisten; Ihre Teile erhalten zuverlässige Prüfberichte.

Datenquelle: Zeiss-Kalibrierungsbericht

8. Wie erhalte ich schnell ein Angebot für die 5-Achs-CNC-Bearbeitung mit DFM-Feedback?

STEP- oder IGES-Zeichnungen können über das Angebotsanfrageformular hochgeladen werden. LS Manufacturing erstellt Ihnen innerhalb kürzester Zeit eine DFM-Analyse sowie ein präzises Fertigungsangebot . Das DFM-Feedback ermöglicht es, Risiken bereits vor Produktionsbeginn zu erkennen. LS Manufacturing führt diese Analyse vor dem Zuschnitt durch; so können Sie alle Optionen bewerten und die Beschaffung unverzüglich abschließen.

Fordern Sie eine Machbarkeitsprüfung der Hohlraumgeometrie an – wir bewerten Ihre inneren Eckradien anhand der Ein-Drittel-Tiefenregel, empfehlen das optimale Verhältnis zwischen Werkzeugsteifigkeit und Zykluszeit und bieten Ihnen einen Festpreis inklusive 5-Achs-Eckenbearbeitung und optionaler EDM für scharfe Innenkanten.

Zusammenfassung

Tiefe Kavitäten mit optimalem Radius (R ≥ Tiefe/3) werden durch die dynamische Fünf-Achs-Frästechnologie ermöglicht, wodurch Schwingungsprobleme durch Überhänge minimiert, 30 % Fräszyklen eingespart und präzise Passungstoleranzen, geprüft durch ein Koordinatenmessgerät (KMG), sichergestellt werden. Die Qualitätsmanagementsysteme nach ISO 9001:2015 und AS9100D gewährleisten einen umfassenden DFM-Service (Design for Manufacturing) bis hin zur Fertigung für Kunden der Luft- und Raumfahrtindustrie.

Risse in Innenecken, Lieferverzögerungen oder Ausschussquoten bei Bauteilen mit tiefen Kavitäten? Laden Sie Ihre 3D-CAD-Zeichnungen (STEP/IGES) und 2D-Zeichnungen hoch, indem Sie auf „Angebot“ klicken. Unser erfahrenes Ingenieurteam erstellt Ihnen innerhalb von zwei Stunden einen DFM-Analysebericht und ein Fertigungsangebot in Echtzeit .
