정밀 판금 제조 서비스: 복잡한 OEM 부품에 대한 주요 DFM 고려 사항

정밀 판금 제조 서비스는 대량 생산에 걸쳐 부품 안정성을 보장하므로 고급 OEM 공급망의 중심이 되었습니다.

부품이 더욱 복잡해지면, 특히 공급업체가 초기 단계에서 설계 오류를 식별하지 못하는 경우 처리 문제가 자주 발생합니다. 예상치 못한 품질이 발생하지 않도록 도움을 위해 LS제조에서는 생산 라인에서 일관된 품질을 생산하는 데 도움이 되는 세부 사양을 제공합니다.

8가지 주요 기술을 통해 각 단계와 관련된 주요 위험, 즉 무엇이 잘못될 수 있는지 라인이 느려지기 전에 이를 방지하는 방법을 평가할 수 있습니다. 라인 지연을 방지하고 최종 제품을 폐기함으로써 상당한 비용 절감을 달성할 수 있습니다.

OEM을 위한 판금 제조의 효율적인 대량 생산: 핵심 답변 빠른 목록

<테이블 스타일="너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 핵심 요구사항 해결책 핵심 데이터 고객 혜택 미크론 수준 공차 제어 완전 폐쇄 루프 CNC 시스템 + LAMS 보상 ±0.05mm 공차 엄격한 의료/OEM 표준을 준수합니다. 비표준 특수 형상 구조 처리 FMS 유연한 가공 장치 금형 비용 50% 절감 소량 주문에 대한 높은 ROI. 복잡한 굽힘 간섭 방지 DFM 지침 + 3D 시뮬레이션 35% 수율 개선 대량 생산 재작업 손실을 줄입니다. 스테인리스강 용접 뒤틀림 방지 펄스 레이저 용접 + 맞춤형 고정 장치 평탄도 0.2mm/m 밀봉 및 기계적 성능을 보장하세요. 신속한 프로토타입 반복 폐쇄 루프 프로토타이핑 + K 인자 보상 50% 디버깅 시간 절약 신제품 R&D 주기를 단축하세요.

이 문서는 주요 문제에 관한 것입니다. 여기에는 8가지 핵심 기술이 나열되어 있습니다. 그런 다음 데이터와 실제 사례를 혼합하여 대량 생산 문제를 극복하는 데 도움을 줍니다. LS제조는 판금 제조에 적합한 솔루션을 제공합니다.

LS제조의 정밀 판금 가공 서비스를 선택해야 하는 이유는 무엇인가요? 전문 OEM 제조

선도적인 OEM 중 하나인 귀사의 글로벌 경쟁력을 결정할 수 있는 몇 가지 요소는 판금 제조의 안정성, 정확성 및 가격 효율성입니다.

최선의 선택은 정밀 판금 가공 분야에서 15년의 경험을 갖고 오랫동안 신뢰할 수 있는 지원을 제공하는 고도로 전문적인 연락처인 LS Manufacturing입니다. LS Manufacturing을 선택하시면 귀하의 부품은 ISO 13485 의료 등급 표준을 준수하고 글로벌 OEM 요구 사항을 충족하게 됩니다.

판금 제조 정밀도를 위한 당사의 완전 폐쇄 루프 CNC 시스템을 사용하면 공차를 0.05mm 이내로 표준화하고 정밀 캐비티 가공 문제를 해결하여 구성요소 수율을 72%에서 99.8%로 증가할 수 있으며, 이러한 재작업 비용 절감 효과는 연간 약 $100,000에 달할 수 있습니다.

저희의 맞춤형 판금 제조 유연한 솔루션은 소규모 배치 주문 금형 투자에 대한 부담을 피하는 데 도움이 됩니다. 한 항공 고객이 이를 채택한 후 초기 금형 비용이 60% 감소하고 초기 ROI가 45% 증가했습니다. 당사의 서비스는 ASTM A653 표준을 준수하여 안정적인 재료 특성과 가공 정확성을 보장하고 소스로부터의 위험을 방지합니다.

저희는 공급망 안정성에 대한 귀하의 요구를 잘 알고 있으며 전체 프로세스 디지털 추적 시스템을 구축했습니다. 각 링크를 추적할 수 있으며 Cpk 값은 1.33 이상으로 안정적이므로 제어 가능한 공급망과 추적 가능한 품질을 달성하는 데 도움이 됩니다.

<인용문>

저희를 선택한다는 것은 정확한 처리 서비스를 받을 뿐만 아니라 개인화된 DFM 최적화 조언을 받아 잠재적인 대량 생산 위험을 사전에 완화한다는 의미입니다. 무료 판금 제조 공정 평가를 받고 맞춤형 비용 최적화 솔루션을 이용하려면 지금 기술 전문가에게 문의하세요.

정밀 판금 제조 서비스는 어떻게 정밀 의료 부품의 마이크로미터 수준 공차를 보장합니까?

정밀 부품이 포함된 의료 장비는 매우 정확한 공차를 유지해야 합니다. 가장 작은 편차라도 기계의 기능에 영향을 미칠 수 있으며 심하면 안전 문제로 이어질 수 있습니다. 주로 정밀 판금 제조 서비스의 장점은 다양한 단계에 걸쳐 공차를 탁월하게 제어할 수 있다는 점입니다.

<올>

완전 폐쇄 루프 CNC 시스템: 스탬핑 및 레이저 절단 기계에 완전 폐쇄 루프 CNC 시스템을 사용하고 실시간 피드백과 처리 자동 조정을 제공합니다. 데이터. 이것이 바로 스탬핑 및 절단 공차가 0.05mm의 매우 안정적인 범위 내에서 유지되는 것을 보장할 수 있는 이유입니다. 이 오차는 사람 머리카락 굵기보다 훨씬 작습니다.

재료 두께 편차 보상: 다양한 배치에서 재료 두께 편차를 측정하여 굽힘 정확도의 비선형 효과에 대응하기 위해 처리 매개변수를 미리 변경하는 데 도움이 되는 특수 보상 데이터베이스를 구축합니다.

레이저 각도 측정 시스템 보정: 굽힘 각도 및 스프링백을 지속적으로 확인하고 보완하는 LAMS의 도움으로 굽힘 각도 오류는 T6 알루미늄의 경우 0.5 이내로 유지됩니다.

<인용문>

이러한 조치는 의료 부품이 업계 공차 표준을 충족하고 조립 실패를 방지하도록 보장합니다. 자세한 내용을 알아보려면 정밀 판금 제조 서비스 백서를 다운로드하거나 엔지니어에게 무료 공차 평가를 문의하세요.

그림 1:​ 기술자가 디지털 마이크로미터를 사용하여 작업대의 금속 부품을 정밀하게 측정합니다.

비표준 불규칙 구조물을 다룰 때 맞춤형 판금 제작으로 비싼 금형 비용을 어떻게 피할 수 있나요?

OEM 고객은 소규모 배치, 다양한 비표준 및 불규칙한 판금 부품을 작업할 때 금형 비용으로 인해 어려움을 겪을 수 있습니다. 맞춤형 판금 제조의 유연한 처리 기능이 이 문제에 대한 주요 솔루션입니다.

유연한 제조 장치(FMS)

CNC 터렛 펀치 프레스와 파이버 레이저 복합 가공 기술을 통합한 유연한 제조 시스템을 사용하여 기존 금형이 필요하지 않습니다. 이점은 다음과 같습니다.

• 통합 성형: 전용 금형이 필요 없이 접시구멍, 루버, 압출 태핑을 직접 통합 가공할 수 있어 공정 수를 줄이고 효율성을 높일 수 있습니다.
• 소규모 배치 및 다양한 품종 처리 가능: 금형을 변경하지 않고도 다양한 프로세스에 대한 매개변수를 매우 빠르게 변경할 수 있으므로 납품 주기가 크게 단축됩니다.

두 처리 솔루션의 ROI 비교

이점을 명확하게 보여주기 위해 아래 표에서 기존 금형 제작 솔루션과 LS 유연한 제조 솔루션의 투자 수익률(ROI)을 비교했습니다.

<테이블 스타일="테두리 축소: 축소; 테두리 너비: 1px; 테두리 간격: 0px; 테두리 색상: #000000;" border="1" 셀 간격="0"> <몸>

처리 계획

금형 비용(USD)

단위 처리 비용(USD)

1000개 단위의 총 비용(USD)

배송 주기(일)

기존 금형 개방 계획

8,000-12,000

1.2

9,200-13,200

25-30

LS 제조 유연한 가공 계획

0

1.8

1,800

7-10

판금 설계 기준에 대한 DFM은 어떻게 복잡한 구부러진 부품 생산 시 물리적 간섭 위험을 효과적으로 방지할 수 있습니까?

복잡한 굽은 부품을 대량 생산하는 동안 제한된 공간에 들어가는 금형으로 인해 발생하는 물리적 간섭은 효율성에 영향을 미치고 부품 폐기로 이어질 수 있습니다. 판금 설계 기준에 대한 DFM을 사용하면 소스에서 이러한 위험을 피할 수 있습니다.

굽힘 순서 최적화

굽힘 순서의 실수는 간섭의 원인이 됩니다. 우리는 3D 시뮬레이션 소프트웨어를 사용하여 굽힘 단계를 복제하고 '내부에서 외부, 작은 것에서 큰 것'으로 이상적인 순서를 설정하여 금형과 구부러진 부분 사이의 충돌을 제거합니다.

구조 설계 최적화

신중하게 만들어진 디자인은 간섭 가능성을 줄이고 동시에 수율을 높일 수 있습니다. 우리가 취한 주요 조치는 다음과 같습니다:

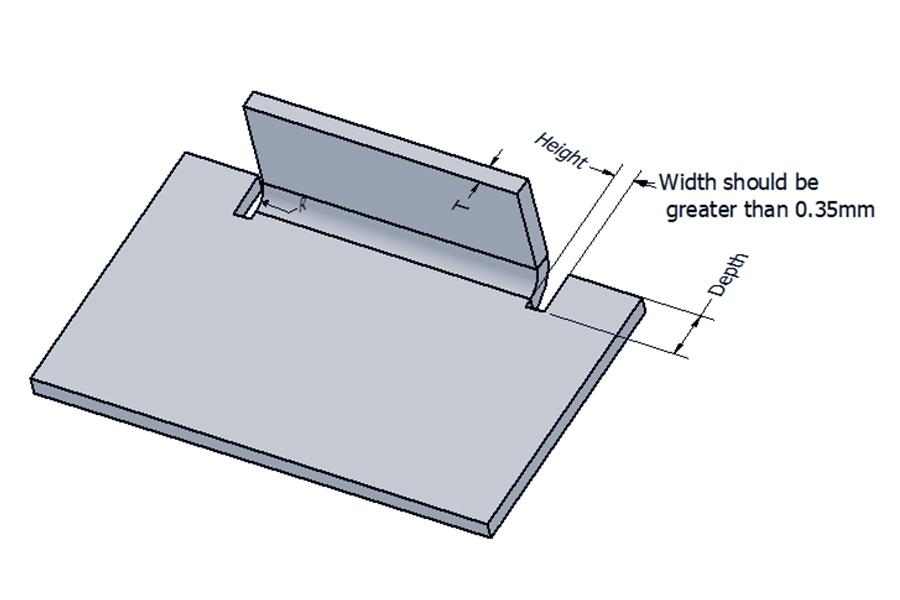

• 최소 굽힘 가장자리 제한: 1.5t-2.0t 표준(t = 재료 두께)에 따라 굽힘이나 굽힘을 방지하기 위해 다양한 두께의 다양한 재료의 최소 굽힘 가장자리 치수를 지정하는 자체 매개변수 테이블이 있습니다. 간섭.
• 공정 구멍 설계: 굽힘 교차점에 공정 구멍을 배치하면 응력 집중이 제거될 뿐만 아니라 성형 도구에 충분한 여유 공간이 제공됩니다. 또한, 이를 통해 간섭 가능성이 90% 감소하고 대량 생산 수율이 35% 증가합니다.

<인용문>

또한 굽힘 정확도와 효율성의 균형을 맞추기 위해 반경(R) 각도를 미세 조정합니다. 무료 DFM(판금용 설계) 설계 검토를 받으려면 도면을 제출하세요. 최적화 제안은 24시간 이내에 제공됩니다.

그림 2:​ 판금 부품의 3D 모델은 공장에서 간섭을 방지하기 위한 올바른 굽힘 설계와 잘못된 굽힘 설계를 보여줍니다.

OEM을 위한 판금 제조의 장기적인 협력에서 추적 가능한 품질 관리 시스템을 구축하는 방법

장기적인 OEM 협력을 위한 핵심 요구사항은 공급망 안정성과 품질 추적성입니다. OEM을 위한 판금 가공의 핵심 경쟁력은 배치 품질 변동을 방지하기 위해 전체 공정에서 완전히 추적 가능한 품질 관리 시스템을 구축하는 것입니다.

전체 프로세스 품질 관리

우리의 품질 관리는 각 단계의 명확한 표준과 절차를 통해 전체 처리 흐름을 포괄합니다.

<테이블 스타일="테두리 축소: 축소; 너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 품질 단계 테스트 표준 테스트 장비 정밀도 제어 추적 가능성 방법 원자재 반입 재료 인증서(MTR) 분광계 구성 오류 ±0.01% 원료 배치 번호 첫 번째 물품 검사 FAI 표준 3차원 측정기 ±0.02mm 첫 번째 물품 검사 보고서 프로세스 모니터링 Cpk≥1.33 온라인 테스트 시스템 실시간 피드백 프로세스 데이터 기록 완제품 아웃바운드 GD&T 표준 레이저 추적기 ±0.15mm 완제품 검사 보고서

전용 추적 서비스

장기적인 OEM 협력을 위해 우리는 공급망의 안정성을 높이기 위해 전용 추적 서비스를 제공합니다. 관행에는 다음이 포함됩니다.

• 디지털 추적 시스템: 각 구성 요소 배치에 대한 고유한 추적 코드로 완전한 시스템을 생성하여 각 단계에서 실시간으로 데이터를 얻을 수 있습니다.
• 전담 고객 서비스: 장기 고객에게 추적성 시스템 계정을 제공하여 고객이 언제든지 각 배치의 처리 데이터에 액세스할 수 있도록 하여 품질 사각지대를 제거합니다.
• 항공우주 등급 추가 검사: 항공우주 등급 판금 부품 추가를 위한 비파괴 테스트 아웃소싱은 OEM 글로벌 조립 라인 요구 사항을 충족하는 데 사용되는 방법입니다.

저희는 항공우주 등급 판금 부품에 대해 비파괴 테스트를 수행하고 장기 고객에게 관리 및 추적 가능한 품질을 지원하는 전용 추적 계정을 제공합니다.

복잡한 판금 부품의 다축 가공 공정은 복잡한 3차원 구조 형성 문제를 어떻게 해결합니까?

OEM 부품은 복잡한 판금 부품이 곡면 및 경사진 구멍과 같은 특성을 갖고 있기 때문에 매일 점점 더 복잡해지고 있습니다. 분명히 기존 가공 방법은 2차 클램핑 오류를 매우 쉽게 생성하며 이는 당사의 다축 가공 기술로 완전히 제거된 문제입니다.

다축 가공 장비 및 프로그래밍

5축 레이저 절단 및 정밀 벤딩 장치와 전문 CAM 프로그래밍을 결합하여 장비와 기술적 관점 모두에서 2차 클램핑 오류를 완전히 제거할 수 있습니다. 이점은 다음과 같습니다.

• 5축 가공 장비: 여러 방향에서 가공할 수 있고 다중 클램핑 작업을 수행하지 않고도 곡면과 경사 구멍을 직접 가공할 수 있어 클램핑 오류가 발생하지 않습니다.
• CAM 프로그래밍 최적화: 가공 경로를 정확하게 계획하여 2차 클램핑 오류를 없애는 동시에 열 영향부의 산화를 줄여 성형 정확도가 보장됩니다.

재료 적응 최적화

보호 가스의 매개변수는 절단 품질과 성형 정확도를 보장하기 위해 재료의 다양한 특성에 따라 조정되었습니다. 측정된 데이터는 다음과 같습니다.

<테이블 스타일="테두리 축소: 축소; 너비: 100%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <몸> 재료 유형 보호 가스 유량(L/min) 커프 거칠기(Ra/μm) 열 영향부 폭(mm) 티타늄 합금 아르곤 25-30 1.2 0.15 고강도 강철 질소 20-25 1.5 0.2 316L 스테인리스 스틸 아르곤 + 질소 18-22 1.0 0.12 T6 알루미늄 질소 15-20 1.8 0.25

정밀 금속 프로토타이핑은 어떻게 고주파수 반복에서 엔지니어링 데이터의 정확성을 보장합니까?

연구 및 개발 단계에서 OEM 고객은 정밀 금속 프로토타입 부품을 제작할 때 많은 변경 사항을 빠르게 연속해서 적용해야 하는 경우가 많습니다. 시제품 데이터의 품질은 성공적인 대량 생산의 결정적인 요소가 될 수 있습니다. 많은 고객이 데이터 편차로 인해 시간과 비용이 많이 드는 금형 디버깅을 하게 됩니다.

폐쇄 루프 프로토타이핑 모델

우리의 신속한 프로토타이핑 서비스의 기본은 "신속한 프로토타이핑 - 데이터 피드백 - 프로세스 최적화"의 폐쇄 루프 모델이며 단계는 다음과 같습니다.

<올>

신속한 프로토타이핑: 자율 프로토타이핑 부서를 통해 작업 빈도가 높은 반복 요구에 부응하여 신속하게 작업을 완료할 수 있습니다.

데이터 피드백: 우리는 높은 수준의 측정을 통해 프로토타입의 변형 패턴을 모니터링하고 주요 매개변수(예: K-팩터)를 기록하며 보상 제안을 제공합니다.

프로세스 최적화: 프로토타입 데이터에 따라 프로세스를 개선하고, 대량 생산 문제를 예측하며, 프로토타입과 대량 생산 데이터 일치를 확인합니다.

핵심 기술 지원

복잡한 굽힘 프로토타입을 다룰 때 우리는 실제 규모의 금형 시뮬레이션 기술을 사용하여 가능한 대량 생산 문제를 식별합니다. 실제로 이 모델은 데이터 일관성을 유지하면서 금형 디버깅 시간을 50% 이상 단축하고 제품 개발 주기를 30% 단축하는 것으로 실제로 입증되었습니다.

<인용문>

잦은 프로토타입 반복 및 부정확한 데이터와 같은 문제에 직면한 경우 기술 전문가에게 문의하여 무료 정밀 금속 프로토타입 평가를 받거나 프로토타입 제작 가이드를 다운로드할 수 있습니다.

그림 3:​ 여러 줄의 동일하고 반짝이는 금속 부품이 공장의 산업용 컨베이어에 정확하게 정렬되어 있습니다.

판금 설계 최적화로 어떻게 구조적 무게 감소를 통해 고급 부품의 구매 가격을 낮출 수 있나요?

재료와 처리 시간은 고급 OEM 부품 구매 비용에 크게 영향을 미칩니다. 판금 설계 최적화 방식은 구조 최적화를 통해 구조적 강도를 높이는 동시에 무게 감소 및 비용 절감을 달성할 수 있습니다.

구조적 토폴로지 최적화

이 방법은 구조물 생산 시 무게와 비용을 줄이는 핵심입니다. 우리는 다중 용접 부품을 스탬핑 및 구부러진 일체형 부품으로 변환하여 용접 스테이션 수를 줄이고 재료 낭비를 줄입니다.

항공우주 고객이 사용한 후 사용된 재료의 비율은 75%에서 92%로 증가했으며, 구조의 안정성이 더욱 향상되었음에도 불구하고 한 장치의 비용은 18% 감소했습니다.

리브 디자인 강화

강화 리브를 교묘하게 설계하면 재료 두께를 늘리지 않고도 부품을 더 강하고 가볍게 만들 수 있습니다. 몇 가지 사실은 다음과 같습니다.

• 강도 강화: 부품의 굽힘 강도를 30% 높일 수 있으며 이는 고급 OEM이 요구하는 성능 표준을 충족하기에 적합합니다.
• Lowering Weight as Well as Cost: Capable of reducing weight by 15%, which has an immediate impact on lowering raw material cost and also the shortening of processing duration.
• Tailor made Optimization: Allowing customers to transparently calculate their use of materials and processing time, and hence, lowering their average unit procurement costs by 15%-25%.

How To Accurately Control Welding Stress During The Process Of Stainless Steel Fabrication Services To Prevent Component Warping?

During the welding of 304 and 316L stainless steel sheet metal, stress concentration happens quite easily, which causes the component to warp and change shape, the assembly won't be accurate anymore. It really is a major worry for OEM customers ordering stainless steel fabrication services.

Pulsed Laser Welding Process

The core method to managing the welding stress is pulsed laser welding. A minute change in parameters can bring a lesser stress level. The following is a detail:

<올>

Accurate control of the welding heat input between 80 and 120 J/mm can minimize the heat affected zone and reduce stress.

Experiments demonstrate that pulsed welding stress levels are less than 60% compared to traditional welding, thus preventing warping and deformation.

When heat input at 90J/mm, the weld penetration of 316L stainless steel was found to be 2.5mm with no major deformation.

Tooling and Weld Optimization

Through customized tooling and weld layout optimization, welding stress was released, ensuring component accuracy and stability. The measures are as follows:

<올>

Customized Tooling Fixtures: Components are fixed by their structure design during welding to make sure that the stress is released uniformly and that there is no excessive local stress.

Weld Layout Optimization: Through welding which is staggered and segmented, the flatness of long span thin plate components was controlled within 0.2mm/m, appearance and performance both were ensured.

LS Manufacturing Case Study: Developing High Vacuum Complex Sheet Metal Components Customized Components

At a high end OEM area, high vacuum cavity components are very difficult to be processed, the requirements for welding accuracy, bending consistency, and sealing being very strict. We accomplished to solve these problems of a semiconductor equipment customer and make a big improvement in the yield.

Customer Problems

When trying to make 316L high vacuum cavity complex sheet metal components, the original supplier of the customer failed to control the consistency of the bending inner radius.

So tiny cracks were found in welds, the helium leakage rate was very high above 110 Pam/s, and the yield of finished products was less than 65%. Besides, the company was wasting a lot of its raw materials, the delivery times were very long and the losses amounted to almost $150,000 per month.

LS제조솔루션

• Firstly, we recalibrated the springback parameters of 316L stainless steel by carrying out a sheet metal design optimization. Based on the earlier material performance data, we reworked the bending process, meticulously maintaining the bending inner radius tolerance to 0.1mm so that the cavity joints could be sealed effectively.
• At the same time, we upgraded to robotic precision laser welding, keeping track of the welding thermal balance in real time and adjusting the welding heat input to a range of 80-100J/mm. Along with the use of customized tooling fixtures, this approach guaranteed that stress was uniformly released throughout multi point welding, thus avoiding micro cracks.
• Besides that, we rearranged the weld line layout and switched to staggered welding operation to further enhance weld sealing. Welding of all components was performed in accordance with ASTM A967 standards.

Results and Benefits:

Reworking the complex sheet metal components led to the vacuum sealing passing the test 100% of the time, with helium leakage at the level of 5×10⁻¹⁰ Pa·m³/s or less, which is so much better than the customer standards. Assembly tolerances were tightened from 0.3mm to 0.08mm so as to satisfy the assembly needs.

Due to those process changes, the customer managed to reduce the secondary grinding time by 30% and have a drop in processing cost per piece by 22%, thus making an annual saving of nearly $1.8 million and ensuring the project would be delivered on time.

<인용문>

This case demonstrates our ability to precisely solve pain points in complex sheet metal processing and create real value. If you face similar challenges, submit your requirements to obtain customized solutions and a free quote.

FAQ

Q1: What is the smallest hole diameter to sheet thickness ratio made by LS Manufacturing precision sheet metal processing?

For custom sheet metal fabrication, precision fiber laser cutting is by far the most common method to ensure a 1:1 hole diameter to sheet thickness ratio. However, for some special materials, 0.8:1 ratio can be achieved and thus the requirements of most OEMs can be met.

Q2: How do you keep the positional tolerances of very large, complicated sheet metal parts?

A large CNC gantry CMM is utilized for 3D full size inspection together with the real time calibration by a laser tracker. The positional tolerance of critical mounting holes is limited to 0.15mm, therefore ensure the accuracy of assembly.

Q3: Do you add a charge for DFM (Design for Metal) sheet metal audits?

Absolutely not, DFM audits are part of the overall quotation process and no additional charges are levied for them. They help develop the most cost effective solutions and also avoid manufacturing risks in a proactive way.

Q4: Do you include electropolishing or passivation in your stainless steel fabrication services?

We provide pickling and passivation services according to ASTM A967, and also offer mirror electropolishing with a surface roughness value of Ra 0.2μm to meet different surface quality standards.

Q5: In case of precision metal prototyping orders with complex bending features, how do you manage those?

We have a separate prototyping workshop and a multi axis bending center. After full scale mold simulation, we get detailed control of the processes and therefore, can usually finish complex prototype orders in 3-5 working days while ensuring data integrity.

Q6: What is the reason for recommending sheet metal design optimization prior to mass production?

Along with increasing raw material utilization efficiency, design optimization in sheet metal also helps reduce the number of welding stations, shorten cycle time, enhance structural strength, and decrease long term procurement costs. All of the above contribute to the success of mass production.

Q7: Which type of QC Report do you provide for precision OEM components?

To ensure quality traceability, we supply a variety of test and inspection reports including MTR FAIR film thickness testing, salt spray testing reports, and third party non destructive testing reports.

Q8: Does precision sheet metal fabrication service support mixed material welding?

Sure, we do have dissimilar metal welding technology options. For instance, we can laser braze copper to stainless steel or aluminum to stainless steel in order to fulfill complex OEM design requirements.

요약

Precision sheet metal manufacturing directly affects the quality of high end OEM components. Choosing a trustworthy partner becomes indispensable when it comes to mass production and cost effectiveness.

Equipped with advanced technological facilities and stringent management, LS Manufacturing helps you overcome your production limitations and provides you with substantial support.

If your precision sheet metal design has tolerance and cost problems, you can always turn to LS Manufacturing's technical experts for the most suitable solution. Upload your STEP or DXF file now and receive a free quote along with a comprehensive analysis that will help you bring the best engineering ideas to fruition within 24 hours.
