Serviços de fabricação de chapas metálicas de precisão: principais considerações de DFM para componentes OEM complexos

Os serviços de fabricação de chapas metálicas de precisão se tornaram a base das cadeias de fornecimento de OEM de ponta, pois garantem a estabilidade dos componentes em grandes volumes.

Problemas de processamento surgem frequentemente quando as peças se tornam mais complexas, especialmente se os fornecedores não conseguem identificar os erros de projeto numa fase inicial. Para ajudar a não ter qualidade inesperada, a LS Manufacturing fornece especificações detalhadas que ajudam a produzir qualidade consistente na linha.

Oito grandes tecnologias permitem avaliar os principais riscos associados a cada uma das fases, ou seja, o que pode dar errado e como evitar isso antes mesmo que as linhas comecem a desacelerar. É possível obter economias substanciais de custos evitando atrasos nas linhas e descarte dos produtos finais.

Produção em massa eficiente de fabricação de chapas metálicas para OEM: lista rápida de respostas essenciais

Este artigo é sobre seus principais problemas. Ele lista oito tecnologias principais. Em seguida, ele combina dados e exemplos da vida real para ajudar você a superar problemas de produção em massa. A LS Manufacturing fornecerá uma solução funcional para fabricação de chapas metálicas.

Por que escolher os serviços de fabricação de chapas metálicas de precisão da LS Manufacturing? Fabricação OEM especializada

Como um dos principais OEMs, alguns fatores que podem decidir sua vantagem competitiva global são a estabilidade, a precisão e a eficiência de preços da fabricação de chapas metálicas.

A melhor escolha é a LS Manufacturing, com 15 anos de experiência em processamento de chapas metálicas de precisão, como contatos altamente profissionais para seus suportes confiáveis de longa data. Se você optar pela LS Manufacturing, suas peças estarão em conformidade com os padrões de nível médico ISO 13485 e atenderão aos requisitos globais de OEM.

Nosso sistema CNC de circuito totalmente fechado para precisão na fabricação de chapas metálicas nos permite normalizar tolerâncias dentro de 0,05 mm, resolver seus problemas de usinagem de cavidades de precisão para aumentar o rendimento dos componentes de 72% para 99,8%, e essa economia de custos de retrabalho pode ser de cerca de US$ 100.000 anuais.

Nossa solução flexível de fabricação de chapas metálicas personalizadas ajuda você a evitar a pressão do investimento em moldes para pedidos em pequenos lotes. Depois que um determinado cliente da aviação o adotou, o custo inicial do molde diminuiu 60% e o ROI inicial aumentou 45%. Nosso serviço segue o padrão ASTM A653 para garantir propriedades estáveis do material e precisão de processamento, além de evitar riscos da fonte.

Estamos bem cientes de sua necessidade de estabilidade na cadeia de suprimentos e estabelecemos um sistema de rastreabilidade digital de processo completo. Cada link pode ser rastreado e o valor Cpk é estável em 1,33 ou superior, ajudando você a alcançar uma cadeia de suprimentos controlável e qualidade rastreável.

Escolher-nos significa não apenas receber serviços de processamento precisos, mas também aconselhamento personalizado de otimização de DFM, mitigando proativamente possíveis riscos de produção em massa. Entre em contato com nossos especialistas técnicos agora para obter uma avaliação gratuita do processo de fabricação de chapas metálicas e desbloquear soluções personalizadas de otimização de custos.

Como os serviços de fabricação de chapas metálicas de precisão garantem tolerâncias de nível micrométrico para componentes médicos de precisão?

Equipamentos médicos que envolvem peças de precisão devem ser mantidos com tolerâncias muito exatas. mesmo os menores desvios podem afetar a funcionalidade do maquinário ou, pior, levar a problemas de segurança. Principalmente, a vantagem dos serviços de fabricação de chapas metálicas de precisão reside no excelente controle das tolerâncias nas diferentes etapas.

1. Sistema CNC de circuito totalmente fechado: Empregamos um sistema CNC de circuito totalmente fechado para nossa estampagem e máquinas de corte a laser, oferecem feedback em tempo real e ajuste automático de dados de processamento. É por isso que podemos garantir que as tolerâncias de estampagem e corte permanecem dentro de uma faixa muito estável de 0,05 mm, um erro tão pequeno que é ainda menor que a espessura de um único fio de cabelo humano.
2. Compensação de desvio de espessura de material: Ao fazer medições de desvios de espessura de material em diferentes lotes, construímos um banco de dados de compensação especial que nos ajuda a fazer alterações nos parâmetros de processamento com antecedência para neutralizar os efeitos não lineares da precisão de dobra.
3. Calibração do sistema de medição de ângulo a laser: com a ajuda do LAMS para verificar e compensar ângulos de curvatura e retorno elástico continuamente, o erro de ângulo de curvatura é mantido dentro de 0,5 para T6 alumínio.

Essas medidas garantem que os componentes médicos atendam aos padrões de tolerância do setor, evitando falhas na montagem. Para obter mais detalhes, faça download do white paper Serviços de fabricação de chapas metálicas de precisão ou entre em contato com um engenheiro para uma avaliação de tolerância gratuita.

Figura 1:​ Um técnico usa um micrômetro digital para medir com precisão uma peça de metal em uma bancada.

Como a fabricação de chapas metálicas personalizadas pode evitar custos elevados de moldes ao lidar com estruturas irregulares fora do padrão?

Os clientes OEM podem enfrentar dificuldades com custos de molde ao trabalhar em pequenos lotes, peças de chapa metálica irregulares e fora do padrão, com diversas variedades. Os recursos de processamento flexíveis da fabricação personalizada de chapas metálicas são a principal solução para esse problema.

Unidade de Fabricação Flexível (FMS)

Ao usar um sistema de fabricação flexível que integra puncionadeiras de torre CNC com tecnologia de processamento de compósitos a laser de fibra, eliminamos a necessidade de moldes tradicionais. Os benefícios são:

• Formação integrada: Sem a necessidade de moldes dedicados, ela pode executar diretamente o processamento integrado de furos escareados, venezianas e rosqueamento de extrusão, reduzindo assim o número de processos e aumentando a eficiência.
• Capaz de lidar com pequenos lotes e múltiplas variedades: Os parâmetros para diferentes processos podem ser alterados muito rapidamente sem alterar os moldes, o que leva a uma redução significativa no ciclo de entrega.

Comparação do ROI de duas soluções de processamento

Para uma ilustração clara dos benefícios, é feita uma comparação entre o retorno sobre o investimento (ROI) da solução tradicional de fabricação de moldes e a solução de fabricação flexível LS na tabela abaixo:

Como o DFM para critérios de projeto de chapa metálica pode prevenir efetivamente riscos de interferência física na produção de peças dobradas complexas?

Durante a produção em massa de peças dobradas complexas, a interferência física causada pela entrada do molde no espaço confinado pode afetar a eficiência e levar ao descarte da peça. O DFM para critérios de projeto de chapa metálica pode evitar esse risco desde a origem.

Otimização da sequência de dobramento

Erros na sequência de dobramento são os grandes responsáveis pela interferência. Empregamos software de simulação 3D para replicar as etapas de dobra e definir uma ordem ideal de "dentro para fora, de pequeno para grande", a fim de eliminar a colisão entre o molde e a peça dobrada.

Otimização do projeto estrutural

Um design cuidadosamente criado pode diminuir a possibilidade de interferência e, ao mesmo tempo, aumentar o rendimento. Algumas das principais ações que tomamos incluem:

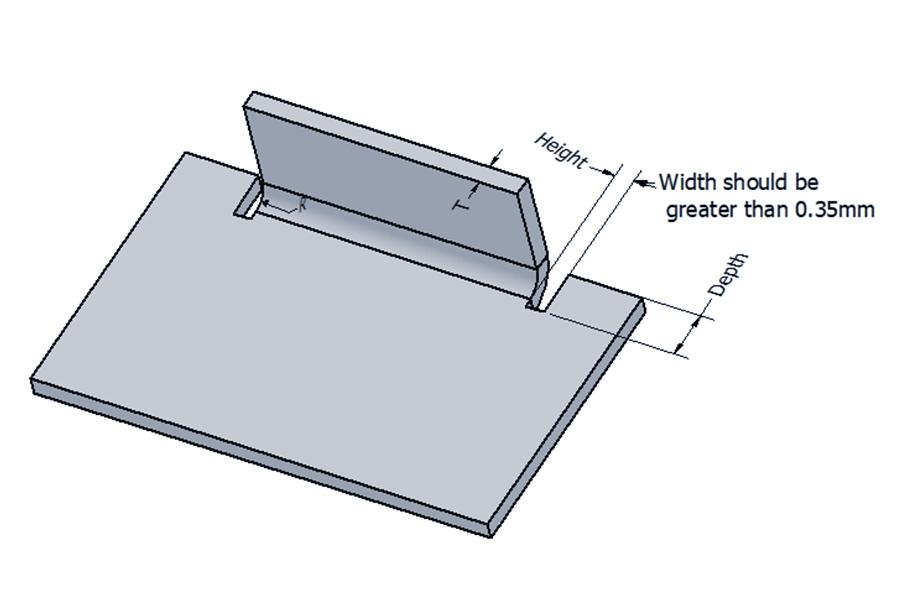

• Limitação mínima da borda de dobra: Baseando-se no padrão 1,5t-2,0t (t = espessura do material), temos nossa própria tabela de parâmetros que especifica as dimensões mínimas da borda de dobra de vários materiais de diferentes espessuras, para que para evitar dobras ou interferências.
• Projeto de furo de processo: Colocar furos de processo na interseção das curvas não apenas elimina a concentração de tensão, mas também dá espaço suficiente à ferramenta de conformação. Além disso, desta forma, a possibilidade de interferência diminui em 90% e o rendimento da produção em massa aumenta em 35%.

Também ajustamos o ângulo do raio (R) para equilibrar a precisão e a eficiência da dobra. Para uma revisão gratuita do projeto DFM (Design for Sheet Metal), envie seus desenhos. sugestões de otimização serão fornecidas dentro de 24 horas.

Figura 2: modelos 3D de peças de chapa metálica ilustram projetos de dobra corretos e incorretos para evitar interferência em uma fábrica.

Como estabelecer um sistema de controle de qualidade rastreável na colaboração de longo prazo na fabricação de chapas metálicas para OEM?

Os principais requisitos para a colaboração OEM de longo prazo são a estabilidade da cadeia de suprimentos e a rastreabilidade da qualidade. A principal competitividade da fabricação de chapas metálicas para OEM é estabelecer um sistema de controle de qualidade totalmente rastreável durante todo o processo para evitar flutuações na qualidade do lote.

Controle total de qualidade do processo

Nosso controle de qualidade abrange todo o fluxo de processamento, com padrões e procedimentos claros em cada etapa:

Serviço de rastreabilidade dedicado

Para colaborações OEM de longo prazo, oferecemos serviços de rastreabilidade dedicados para melhorar a estabilidade da cadeia de fornecimento. As práticas envolvem:

• Sistema de Rastreabilidade Digital: criação de um sistema completo com um código de rastreabilidade único para cada lote de componentes, possibilitando obter dados em tempo real em cada etapa.
• Atendimento ao cliente dedicado: Fornecer aos clientes de longo prazo contas do sistema de rastreabilidade para que eles possam acessar os dados de processamento de cada lote a qualquer momento e, assim, eliminar pontos cegos de qualidade.
• Inspeção adicional de classe aeroespacial: A terceirização de testes não destrutivos para adição de peças de chapa metálica de classe aeroespacial é o método usado para satisfazer os requisitos globais da linha de montagem do OEM.

Realizamos testes não destrutivos em peças de chapa metálica de classe aeroespacial e também oferecemos aos clientes de longo prazo contas de rastreabilidade dedicadas, que oferecem suporte a uma qualidade controlável e rastreável.

Como o processo de usinagem multieixos de componentes complexos de chapa metálica resolve o problema de formação de estruturas tridimensionais complexas?

As peças OEM estão ficando cada vez mais complicadas a cada dia, com componentes de chapa metálica altamente complexos caracterizados por coisas como superfícies curvas e furos chanfrados. Obviamente, os métodos de usinagem convencionais criam erros de fixação secundários com bastante facilidade e isso é algo que nossa técnica de usinagem multieixo elimina completamente.

Equipamento e programação de usinagem multieixos

Ao combinar o uso de corte a laser de cinco eixos e unidades de dobra de precisão com programação CAM especializada, somos capazes de eliminar totalmente os erros de fixação secundários, tanto do ponto de vista do equipamento quanto do ponto de vista tecnológico. Os benefícios são os seguintes:

• Equipamento de usinagem de cinco eixos: Tem a capacidade de realizar usinagem em diversas direções diferentes, é capaz de usinar diretamente superfícies curvas e furos chanfrados sem realizar múltiplas operações de fixação, de modo que os erros de fixação não sejam introduzidos.
• Otimização da programação CAM: Torna-se aquele que planeja o caminho de usinagem com precisão, conseguindo zero erros de fixação secundários e, ao mesmo tempo, reduzindo a oxidação na zona afetada pelo calor, o que significa que a precisão da conformação é garantida.

Otimização de adaptação de materiais

Os parâmetros dos gases de proteção foram ajustados de acordo com diversas propriedades dos materiais para garantir a qualidade do corte e a precisão da formação. Os dados medidos são:

Como a prototipagem de metal de precisão garante a precisão dos dados de engenharia em iterações de alta frequência?

Durante o estágio de pesquisa e desenvolvimento, os clientes OEM geralmente precisam fazer muitas alterações em rápida sucessão ao criar peças de prototipagem de metal de precisão. A qualidade dos dados do protótipo pode ser um fator decisivo para uma produção em massa bem-sucedida. Muitos clientes acabam consumindo tempo e dispendiosos processos de depuração de moldes devido a desvios de dados.

Modelo de prototipagem de circuito fechado

A base do nosso serviço de prototipagem rápida é um modelo de ciclo fechado de "prototipagem rápida - feedback de dados - otimização de processos", e as etapas são as seguintes:

1. Prototipagem Rápida: Por meio de um departamento de prototipagem autônomo, podemos concluir rapidamente o trabalho para atender à demanda por iterações de alta frequência.
2. Feedback de dados: monitoramos os padrões de deformação dos protótipos por meio de medições de alto nível, registramos parâmetros principais (por exemplo, o Fator K) e fornecemos sugestões de compensação.
3. Otimização do processo: melhoramos o processo de acordo com os dados do protótipo, prevemos problemas de produção em massa e confirmamos a correspondência entre o protótipo e os dados de produção em massa.

Suporte à tecnologia principal

Ao lidar com protótipos de dobra complicados, empregamos tecnologia de simulação de molde em escala real para identificar possíveis problemas de produção em massa. Na verdade, foi comprovado na prática que este modelo reduz o tempo de depuração do molde em mais de 50%, o ciclo de desenvolvimento do produto em 30%, mantendo a consistência dos dados.

Se você estiver enfrentando problemas como iterações frequentes de protótipos e dados imprecisos, entre em contato com nossos especialistas técnicos para uma avaliação gratuita de prototipagem de metal de precisão ou baixe o guia de prototipagem.

Figura 3:​ Várias fileiras de peças metálicas brilhantes e idênticas são alinhadas com precisão em transportadores industriais em uma fábrica.

Como a otimização do projeto de chapas metálicas pode reduzir o preço de compra de componentes de alta qualidade por meio da redução do peso estrutural?

Os materiais e o tempo de processamento contribuem muito para o custo de aquisição de componentes OEM de alta qualidade. O esquema de otimização do projeto de chapa metálica pode alcançar redução de peso e redução de custos e, ao mesmo tempo, melhorar a resistência estrutural por meio da otimização estrutural.

Otimização de topologia estrutural

Esse método é fundamental para reduzir peso e custos na produção de estruturas. Convertemos componentes soldados de várias peças em uma peça única estampada e dobrada, diminuindo assim o número de estações de soldagem e reduzindo o desperdício de material.

Após seu uso por um cliente aeroespacial, a porcentagem de materiais utilizados aumentou de 75% para 92% e o custo de uma unidade caiu 18%, embora a estabilidade da estrutura tenha sido melhorada ainda mais.

Fortalecimento do design das costelas

Ao projetar inteligentemente a nervura de reforço, um componente pode ser feito para ser simultaneamente mais forte e mais leve, sem aumentar a espessura do material. Alguns dos fatos são:

• Resistência aprimorada: é possível aumentar a resistência à flexão do componente em 30%, o que é adequado para satisfazer os padrões de desempenho exigidos por OEMs de ponta.
• Lowering Weight as Well as Cost: Capable of reducing weight by 15%, which has an immediate impact on lowering raw material cost and also the shortening of processing duration.
• Tailor made Optimization: Allowing customers to transparently calculate their use of materials and processing time, and hence, lowering their average unit procurement costs by 15%-25%.

How To Accurately Control Welding Stress During The Process Of Stainless Steel Fabrication Services To Prevent Component Warping?

During the welding of 304 and 316L stainless steel sheet metal, stress concentration happens quite easily, which causes the component to warp and change shape, the assembly won't be accurate anymore. It really is a major worry for OEM customers ordering stainless steel fabrication services.

Pulsed Laser Welding Process

The core method to managing the welding stress is pulsed laser welding. A minute change in parameters can bring a lesser stress level. The following is a detail:

1. Accurate control of the welding heat input between 80 and 120 J/mm can minimize the heat affected zone and reduce stress.
2. Experiments demonstrate that pulsed welding stress levels are less than 60% compared to traditional welding, thus preventing warping and deformation.
3. When heat input at 90J/mm, the weld penetration of 316L stainless steel was found to be 2.5mm with no major deformation.

Tooling and Weld Optimization

Through customized tooling and weld layout optimization, welding stress was released, ensuring component accuracy and stability. The measures are as follows:

1. Customized Tooling Fixtures: Components are fixed by their structure design during welding to make sure that the stress is released uniformly and that there is no excessive local stress.
2. Weld Layout Optimization: Through welding which is staggered and segmented, the flatness of long span thin plate components was controlled within 0.2mm/m, appearance and performance both were ensured.

LS Manufacturing Case Study: Developing High Vacuum Complex Sheet Metal Components Customized Components

At a high end OEM area, high vacuum cavity components are very difficult to be processed, the requirements for welding accuracy, bending consistency, and sealing being very strict. We accomplished to solve these problems of a semiconductor equipment customer and make a big improvement in the yield.

Customer Problems

When trying to make 316L high vacuum cavity complex sheet metal components, the original supplier of the customer failed to control the consistency of the bending inner radius.

So tiny cracks were found in welds, the helium leakage rate was very high above 110 Pam/s, and the yield of finished products was less than 65%. Besides, the company was wasting a lot of its raw materials, the delivery times were very long and the losses amounted to almost $150,000 per month.

Solução de fabricação LS

• Firstly, we recalibrated the springback parameters of 316L stainless steel by carrying out a sheet metal design optimization. Based on the earlier material performance data, we reworked the bending process, meticulously maintaining the bending inner radius tolerance to 0.1mm so that the cavity joints could be sealed effectively.
• At the same time, we upgraded to robotic precision laser welding, keeping track of the welding thermal balance in real time and adjusting the welding heat input to a range of 80-100J/mm. Along with the use of customized tooling fixtures, this approach guaranteed that stress was uniformly released throughout multi point welding, thus avoiding micro cracks.
• Besides that, we rearranged the weld line layout and switched to staggered welding operation to further enhance weld sealing. Welding of all components was performed in accordance with ASTM A967 standards.

Results and Benefits:

Reworking the complex sheet metal components led to the vacuum sealing passing the test 100% of the time, with helium leakage at the level of 5×10⁻¹⁰ Pa·m³/s or less, which is so much better than the customer standards. Assembly tolerances were tightened from 0.3mm to 0.08mm so as to satisfy the assembly needs.

Due to those process changes, the customer managed to reduce the secondary grinding time by 30% and have a drop in processing cost per piece by 22%, thus making an annual saving of nearly $1.8 million and ensuring the project would be delivered on time.

This case demonstrates our ability to precisely solve pain points in complex sheet metal processing and create real value. If you face similar challenges, submit your requirements to obtain customized solutions and a free quote.

Perguntas frequentes

Q1: What is the smallest hole diameter to sheet thickness ratio made by LS Manufacturing precision sheet metal processing?

For custom sheet metal fabrication, precision fiber laser cutting is by far the most common method to ensure a 1:1 hole diameter to sheet thickness ratio. However, for some special materials, 0.8:1 ratio can be achieved and thus the requirements of most OEMs can be met.

Q2: How do you keep the positional tolerances of very large, complicated sheet metal parts?

A large CNC gantry CMM is utilized for 3D full size inspection together with the real time calibration by a laser tracker. The positional tolerance of critical mounting holes is limited to 0.15mm, therefore ensure the accuracy of assembly.

Q3: Do you add a charge for DFM (Design for Metal) sheet metal audits?

Absolutely not, DFM audits are part of the overall quotation process and no additional charges are levied for them. They help develop the most cost effective solutions and also avoid manufacturing risks in a proactive way.

Q4: Do you include electropolishing or passivation in your stainless steel fabrication services?

We provide pickling and passivation services according to ASTM A967, and also offer mirror electropolishing with a surface roughness value of Ra 0.2μm to meet different surface quality standards.

Q5: In case of precision metal prototyping orders with complex bending features, how do you manage those?

We have a separate prototyping workshop and a multi axis bending center. After full scale mold simulation, we get detailed control of the processes and therefore, can usually finish complex prototype orders in 3-5 working days while ensuring data integrity.

Q6: What is the reason for recommending sheet metal design optimization prior to mass production?

Along with increasing raw material utilization efficiency, design optimization in sheet metal also helps reduce the number of welding stations, shorten cycle time, enhance structural strength, and decrease long term procurement costs. All of the above contribute to the success of mass production.

Q7: Which type of QC Report do you provide for precision OEM components?

To ensure quality traceability, we supply a variety of test and inspection reports including MTR FAIR film thickness testing, salt spray testing reports, and third party non destructive testing reports.

Q8: Does precision sheet metal fabrication service support mixed material welding?

Sure, we do have dissimilar metal welding technology options. For instance, we can laser braze copper to stainless steel or aluminum to stainless steel in order to fulfill complex OEM design requirements.

Resumo

Precision sheet metal manufacturing directly affects the quality of high end OEM components. Choosing a trustworthy partner becomes indispensable when it comes to mass production and cost effectiveness.

Equipped with advanced technological facilities and stringent management, LS Manufacturing helps you overcome your production limitations and provides you with substantial support.

If your precision sheet metal design has tolerance and cost problems, you can always turn to LS Manufacturing's technical experts for the most suitable solution. Upload your STEP or DXF file now and receive a free quote along with a comprehensive analysis that will help you bring the best engineering ideas to fruition within 24 horas.
