자동 인서트 성형 서비스: ±0.01mm 공차 및 대량 생산을 위한 비용 관리

LS Manufacturing의 자동 인서트 성형 서비스는 로봇 기반의 고정밀 사출 솔루션입니다. 이 솔루션은 자동차 커넥터, 마이크로 전자 부품 및 의료 기기의 대량 생산에서 발생하는 부품 불량 및 압력 편차를 완전히 제거합니다. 기존의 수동 인서트 성형 방식은 인서트 이동, 높은 사이클 수, 그리고 ±0.03mm 이내의 정밀도 유지의 어려움으로 인해 부품 불량이 발생합니다. 이러한 문제의 근본적인 원인은 다중 캐비티 핫 러너 제어 및 로봇 폐루프 동기화의 부재로 인한 압력 편차입니다.

LS Manufacturing의 자동 인서트 성형 서비스를 이용하면 ±0.005mm의 로봇 삽입 정밀도, 다중 캐비티 충진 균형, 폐루프 압력 제어를 경험할 수 있습니다. 이제 ±0.01mm의 정확한 공차, 25% 단축된 사이클 시간, 그리고 낮아진 단가를 실현할 수 있습니다. 다음 단계는 그 방법을 알려드리는 것입니다.

자동 인서트 성형: ±0.01mm 공차 및 비용 관리 빠른 참조

핵심 요약:

• 자동화는 필수 불가결한 요소입니다. ±0.01mm 의 공차를 요구하는 대량 생산은 수동 방식으로는 불가능하며 자동화가 필수적입니다.
• 열 관리의 중요성: 금형과 인서트의 온도를 각각 제어함으로써 열팽창 특성 의 차이를 해결할 수 있습니다.
• 안정성은 비용 절감을 이끌어냅니다. 공정의 일관성은 변동성을 줄여 불량률을 낮추고 효율성을 높여 가격 인하를 가능하게 합니다.
• 내구성에 투자하세요: 정밀하고 내마모성이 뛰어난 인서트의 높은 초기 비용은 수백만 회의 작동 주기에도 견딜 수 있는 내구성으로 충분히 정당화됩니다.

이 가이드를 신뢰해야 하는 이유? LS 제조 전문가들의 실제 경험

자동화 이론에 관한 문헌은 많습니다. 하지만 이 가이드는 한 가지 점에서 차별화됩니다. 바로 부품 삽입 시 마이크론 정밀도로 99.99% 이상의 가동률을 자랑하는 로봇 셀을 개발하는 당사의 통합 전문가들이 직접 작성했다는 점입니다. 당사의 로봇 시스템 아키텍처는 제조 엔지니어 협회 (SME) 에서 정의한 제조 시스템 아키텍처 모범 사례에 따라 검증되었습니다.

당사의 자동화 생산 라인은 성공적인 조립을 위해 마이크론 단위의 정밀도가 요구되는 부품을 생산합니다 . 이러한 부품에는 현장 진단 기기에 사용되는 미세유체 칩, 위성 통신 시스템에 사용되는 밀폐형 커넥터, 수술 로봇 시스템에 사용되는 센서 내장형 어셈블리 등이 포함됩니다. 당사의 공정 제어 기술은 국제생산공학회 (CIRP) 간행물에 기술된 정밀 제조 분야의 최신 기술 발전을 기준으로 평가됩니다.

새벽 3시 에 자동화 셀의 문제를 해결하면서 얻은 경험을 바탕으로, PEEK 접합을 위한 정확한 인서트 예열 사이클( 85±1°C )을 구축하고, ±5μm 정밀도를 위한 7축 로봇 경로 최적화를 수행하며, 50밀리초 내에 0.1mm 플래시를 감지하는 비전 검사 프로그램을 개발했습니다. 생산 현장에서 검증된 당사의 전문성을 통해, 비용이 많이 드는 가동 중단, 불량률 증가, 그리고 이미 해결한 품질 문제 없이 효율적인 자동화 인서트 성형 공정을 구현할 수 있습니다.

그림 1: 컨베이어 벨트가 대량 생산 인서트 몰딩 제조업체에서 생산된 수천 개의 흰색 나일론 66 부품을 운반하고 있습니다.

수동 네스팅 방식으로는 항공우주 센서 하우징에 요구되는 엄격한 공차를 충족할 수 없는 이유는 무엇일까요?

수동 네스팅 방식은 작업자의 피로와 140°C 의 금형 온도 변동으로 인해 예측 불가능한 위치 변화를 초래하여 0.05mm 이상의 오차 허용치를 초과하는 불량품이 발생합니다. 로봇 자동화로 전환하면 플래시 없이 ±0.01mm 의 위치 정밀도를 얻을 수 있습니다. 달성된 CpK ≥ 1.67(백만 개당 4개 미만의 불량률을 나타내는 매우 안정적인 생산 공정을 보여주는 통계 지표)은 ​​정밀 공차를 요구하는 인서트 성형을 가능하게 합니다.

기존의 수동 인서트 성형 공정은 금형 픽업 시간, 금형 온도, 핀 잠금 등을 조율하는 폐쇄 루프 로봇 시스템 으로 대체됩니다. 이를 통해 고속 인서트 성형이 가능해져 리드 타임을 단축하고, 불량률을 줄여 안정적인 성형 품질을 보장합니다. 실제 CMM 데이터와 일치하는 검증된 다중 물리 시뮬레이션을 기반으로, 결함 없는 생산 라인과 부품당 비용 절감을 실현합니다. 수동 공정의 ±0.05mm 정밀도에서 로봇 공정의 ±0.01mm 정밀도로 전환하십시오. 하우징용 자동화 인서트 성형 솔루션에 대해 자세히 알아보시려면 당사 팀에 문의하여 타당성 검토 및 검증된 생산 견적을 받아보세요.

대량 생산 인서트 몰딩 제조업체를 위한 다중 캐비티 핫 러너 시스템 설계 방법은 무엇일까요?

연간 500만 개 이상의 생산량을 달성하려면 핫러너 기술로는 제공할 수 없는 일관된 캐비티 충진이 필수적입니다. 해결책은 전단 속도 차이와 수축률 불균형을 제거하기 위해 개별 온도 조절 기능을 갖춘 밸브 게이트 시스템입니다. 이것이 바로 정밀한 인서트 성형을 구현하는 방법입니다.

밸브 게이트 방식의 핫 러너는 오일 누출과 불균형을 방지합니다.

각 캐비티에는 재료 누출을 방지하기 위해 독립적으로 작동하는 니들 밸브가 있습니다. 각 캐비티에 대한 독립적인 온도 제어 루프( ±0.5°C 동적 제어)는 모든 캐비티에서 균일한 용융 점도를 보장합니다. 다중 캐비티 인서트 금형 툴링 에서 이는 모든 캐비티가 동일한 속도로 채워짐을 의미하며, 가장자리 캐비티의 부족 및 과충전 문제를 해결합니다. 추가적인 조정 작업 없이 16개 또는 32개 캐비티 모두에서 1.67 이상의 CpK 값을 얻을 수 있습니다.

압력 프로파일링을 통해 고섬유질 수지의 수축 변형을 방지합니다.

PA66+40% 탄소섬유 복합재는 유지 압력이 너무 빠르게 또는 너무 느리게 떨어질 경우 불균일한 수축이 발생합니다. 해결책은 중앙 유압 매니폴드를 사용하여 패킹 후 0.8초 이내에 압력을 선형적으로 낮추는 것입니다. 대량 생산을 위한 인서트 몰딩 공급업체 로서 당사는 중앙 캐비티를 안정적으로 유지하면서 가장자리 캐비티가 규격 이하로 수축하지 않도록 보장합니다. 이 기술을 통해 당사는 수백만 개의 부품에 대해 일관된 인서트 몰딩을 유지하면서 불량률을 0.3% 미만으로 줄입니다.

공동 사이의 열 절연은 사이클 시간을 안정화합니다.

일반적인 핫 러너는 중심부에서 가장자리로 갈수록 온도 구배를 발생시켜 결정화도 차이를 유발합니다. 본 연구에서는 각 노즐 팁을 세라믹 부싱으로 격리하고, 매니폴드에 4개의 캐비티 블록별로 별도의 가열 영역을 적용했습니다. 대량 생산 인서트 몰딩 제조 환경에서 검증된 이 구조는 24시간 연속 가동 동안 모든 캐비티의 온도를 ±1°C 이내로 유지합니다. 이를 통해 균일한 평탄도와 치수 안정성을 확보하여 금형 후 재작업 없이확장 가능한 인서트 몰딩을 구현할 수 있습니다.

밸브 게이트, 독립적인 열 순환 루프, 그리고 프로파일링된 압력 감소로 구성된 균형 잡힌 시스템을 통해 추측에 의존하는 방식을 대체할 수 있습니다. 모든 캐비티는 연간 500만 개 이상의 부품 생산 속도에서도 동일한 충진, 패킹 및 냉각 특성을 제공합니다. 이는 5만 회 연속 사출에 대한 CMM 데이터에서 캐비티 간 편차가 0.005mm 미만 임을 보여줌으로써 검증되었습니다. 항공우주 및 자동차 분야에서 신뢰할 수 있는 인서트 성형에 필요한 엄격한 공차를 유지하면서 생산량을 확장하려면 이 아키텍처를 선택하십시오.

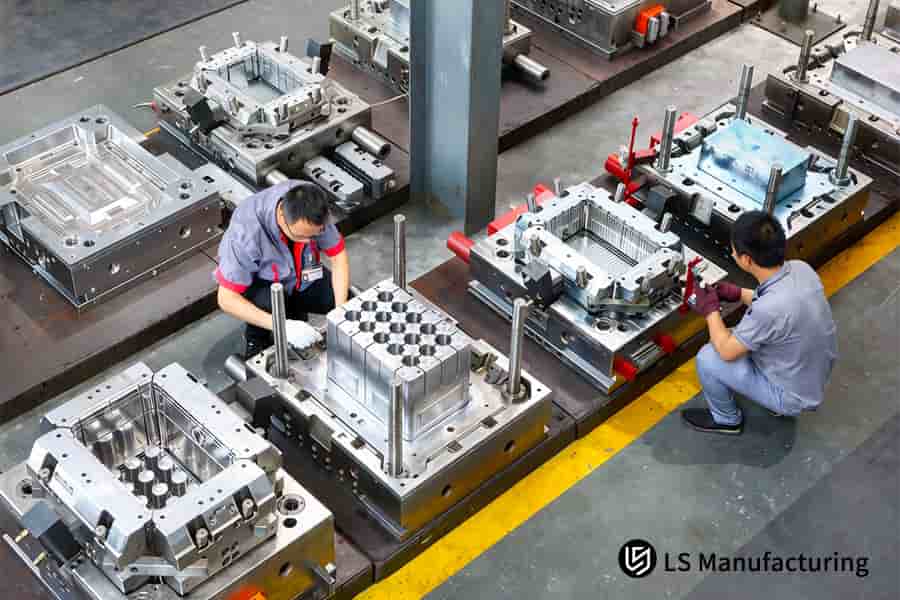

그림 2: 32개의 캐비티를 가진 강철 금형은 자동차 산업의 비용 절감형 인서트 성형 솔루션을 위해 폴리아미드 부품을 생산합니다.

자동차 커넥터용 인서트 몰딩 솔루션의 비용 제어에 직접적인 영향을 미치는 매개변수는 무엇입니까?

부품당 비용은 사이클 시간, 불량률, 금형 감가상각에 따라 결정됩니다. 사이클 시간을 28초에서 19.5초로 단축하고 불량률을 0.5% 미만으로 낮추면 부품당 비용이 직접적으로 절감됩니다. 재료 변동성 및 도금 두께와 같은 다른 변수들도 비용 견적에 포함되어야 합니다. 저비용 인서트 성형은 바로 여기서 시작됩니다.

처리 시간 단축: 28초에서 19.5초로

• 밀착형 냉각: 채널이 커넥터 모양과 일치하여 냉각 시간을 31% 단축합니다.
• 서보 분사 방식: 개폐 과정 시간을 2.1초에서 0.8초로 단축합니다.
• 결과적으로 시간당 사출량이 30% 증가하여 부품당 기계 가동 시간당 비용이 절감됩니다. 이것이 바로비용 절감형 인서트 몰딩 솔루션 의 핵심입니다.

불량률 최소화: 고가 스탬프 단말기 보호

1. 비전 검사: 금형이 닫히기 전에 단자 정렬이 잘못된 경우 이를 걸러내어 금형 손상을 방지합니다.
2. 폐쇄 루프 압력 제어: 실시간으로 유지 압력을 조절하여 플래시와 짧은 촬영 시간을 없앱니다.
3. 결과적으로 최종 불량률이 0.3% 미만 으로 떨어져 백만 개 부품당 수천 달러의 비용 절감 효과를 얻을 수 있습니다. 이러한 불량률을 고려한 맞춤형 자동 인서트 성형 견적을 받아보실 수 있습니다.

금형 감가상각 및 공구강 선정

• H13강(HRC 52 이상): 200만 회 이상의 사이클 동안 캐비티 마모가 0.005mm를 초과하지 않습니다.
• 다중 캐비티 구조: 16개 또는 32개의 캐비티가 여러 사이클에 걸쳐 툴링 비용을 분산합니다.
• 결과적으로 부품 감가상각비가 절감됩니다. 이는 자동차 커넥터 사출 성형 비용 분석에 직접적인 영향을 미칩니다.

재료 및 도금 비용 투명성

1. 구리 지수 링크: 투기적 마진을 제외한 LME 수준 의 월별 가격 변동률.
2. 도금 사양 관리: 접점의 금/은 도금 두께 - 필요한 만큼만 비용을 지불하시면 됩니다.
3. 결과적으로 귀하에게는 숨겨진 완충 장치가 없습니다. 투명한 인서트 몰딩 가격 모델의 혜택을 누리실 수 있습니다.

불투명한 개당 가격 책정 방식에서 벗어나 사이클 시간, 불량률, 금형 수명, 원자재 지수 등 모든 요소가 정량화된 데이터 기반 모델로 전환합니다. 비용 구조의 모든 매개변수는 물리적 측정 또는 시장 벤치마크를 통해 추적 가능합니다. 이러한데이터 기반 인서트 몰딩 접근 방식은 5만 회 생산 테스트를 통해 검증되었으며, 예측 가능한 단위 비용과 확실한 경쟁 우위를 제공합니다.

자동 인서트 몰딩 장비 제조업체는 얇은 벽 단자대의 수지 플래시를 어떻게 제어합니까?

0.15mm 금속 틈새에 발생하는 수지 플래시는 절연 저항을 저하시키고 비용이 많이 드는 수동 디플래싱 작업을 필요로 합니다. ±0.002mm 의 스트로크 정확도를 갖는 정밀한 2단계 클램핑과 미세 벤트(깊이 3~5μm )의 조합은 LCP 오염을 방지하면서 0.05초 이내에 가스 배출을 가능하게 합니다. 자동화된 인서트 몰딩 업체 와 협력하면 높은 사이클링 속도 덕분에 빠른 인서트 몰딩이 가능합니다.

불량률이 높은 정압 클램프를 2단 클램프로 교체하여 섬세한 0.15mm 단자를 보호하고 용융 사출 전에 정밀하게 밀봉하십시오. 3~5미크론 크기의 미세 통풍구를 사용하여 갇힌 공기를 배출하는 동시에 점도가 낮은 LCP가 통과하는 것을 방지합니다. 고정밀 인서트 성형 서비스를 통해 일관된 플래시 제로 결과를 제공합니다. 박막 인서트 성형 공급업체 로서 이 방법은 단자의 안정적인 인서트 성형을 지원하여 수동 디플래싱 비용을 절감해 줍니다.

24시간 연중무휴 생산 환경에서 ±0.01mm의 일정한 공차를 유지하는 인서트 몰딩 생산을 보장하는 검사 방법은 무엇입니까?

수동 검사로는 24시간 가동 동안 발생하는 미세한 편차를 감지할 수 없습니다. 이젝터 플레이트 레벨에서의 인라인 검사, 캐비티 압력 게이지, 그리고 CMM 검사 시스템을 통한 주기적인 검증으로 구성된 3단계 검사 시퀀스를 통해 규격 미달 제품을 고객에게 전달하기 전에 발견할 수 있습니다. 각 패키지에는 전체 공정 관리도와 CpK 분석( 최소 ≥ 1.67 )이 포함되어 있어 ±0.01mm 공차의 인서트 성형 부품을 보장합니다. 이것이 당사의 인서트 성형 시스템의 작동 원리입니다. 관련 단계는 다음과 같습니다.

인라인 비전은 모든 부품을 0.03초 만에 스캔합니다.

로봇 엔드 이펙터에 장착된 CCD 카메라는 사출 직후 인서트 깊이, 평탄도 및 임계 직경 측정 이미지를 촬영합니다. 8μm 의 공차 변화가 발생하면 자동으로 불량품으로 판정됩니다. 더 이상 수동 측정으로 인한 오류가 발생하지 않으며, 생산 주기에 영향을 주지 않고 100% 검사를 달성할 수 있습니다. 이것이 바로 자동화된 인서트 성형 검사 의 핵심입니다.

캐비티 압력 센서는 결함 발생 전에 공정 편차를 감지합니다.

각 캐비티에는 2ms 마다 데이터를 수집하는 압전식 캐비티 압력 센서가 장착되어 있습니다. 표준값에서 ±1.5MPa를 초과하는 편차가 발생할 경우, 알림이 전송되고 유지 매개변수가 자동으로 조정됩니다. 이를 통해 플래시, 쇼트샷, 인서트 변위 등의 문제가 발생하지 않습니다. 수백만 개의 부품 생산에도 CpK 값은 1.67 이상으로 유지됩니다 . 이러한 고정밀 인서트 성형 서비스는 품질이 보장된 인서트 성형을 위해 폐루프 압력 제어 시스템을 활용합니다.

정기적인 CMM 감사를 통해 장기적인 안정성을 검증합니다.

500개 부품 간격으로 좌표 측정기가 금형 툴링 의 5개 캐비티에서 샘플을 채취합니다. 결과는 인라인 비전 시스템과 비교하여 상관관계를 검증합니다. 이를 통해 원자재부터 최종 제품까지 모든 과정을 추적할 수 있는 문서를 확보하여인서트 몰딩의 완벽한 검사를 보장합니다.

사후 대응에서 벗어나 편차를 예측하는 방식으로 전환하십시오. 인라인 비전 시스템 과 캐비티 압력 측정, CMM 검사를 결합하여 생산되는 모든 배치에서 CpK ≥ 1.67을 보장합니다. 또한 모든 출하 시 SPC 보고서가 제공되어 위험 부담 없는 인수를 보장하며 수입 검사 비용이 발생하지 않습니다. 이러한 프로세스는 5만 건의 부품 생산을 통해 효과가 입증되었습니다.

그림 3: 좌표 측정기가 검은색 PBT 플라스틱 커넥터의 ±0.01mm 공차를 검증하고 있다.

맞춤형 인서트 몰딩 하위 어셈블리의 엔지니어링 위험을 완화하기 위해 사전 생산 DFM 평가는 어떻게 도움이 될 수 있을까요?

공구강을 가공한 후에야 발견되는 설계 오류는 DFM 검토 중에 발견되는 오류보다 10배 더 큰 비용을 발생시킵니다. 당사 엔지니어는 CAD 파일을 접수하는 즉시 24시간 이내에 널링 방향, 코너 반경 및 벽 두께를 평가하여 응력 집중 및 인발 위험을 제거합니다. 비용이 많이 드는 금형 변경을 방지하고 출시 지연을 막으십시오. 인서트 몰딩 DFM 엔지니어링이 귀사의 프로그램을 보호하는 방법은 다음과 같습니다.

널링 최적화로 토크 유지율 35% 향상

• 평평한 널링 문제: 하중을 받을 때 인서트가 회전할 수 있습니다. 45º 다이아몬드 널링으로 변경하면 인장 토크가 2.8 N·m에서 3.8 N·m로 증가합니다(ASTM D3479).
• 결과적으로 진동이 심한 환경에서도 고장이 발생하지 않습니다. 모든 맞춤형 자동 인서트 몰딩 견적 에 포함되어 제공됩니다.

모서리 반경 조정으로 응력 균열을 방지합니다.

1. 날카로운 모서리 위험: 0.1mm 반경은 강화 수지 재료에 응력 집중을 유발합니다. DFM 설계에서는 모든 연결부에 0.3mm의 모서리 반경을 적용해야 합니다.
2. 결과: 1000회 열 순환( -40°C ~ +125°C ) 후에도 응력 균열이 발생하지 않았습니다. 이는 모든 자동 인서트 성형 서비스 에 추가 비용 없이 포함됩니다.

벽 두께 균형을 맞춰 수축 자국을 방지합니다.

• 단면 불균일 문제: 수축률의 차이를 초래합니다. 시뮬레이션 결과, 코어 아웃/리브 보강이 필요한 부분을 확인할 수 있습니다.
• 귀사에 가져다주는 결과: 원샷 성공률이 업계 표준인 60% 에서 90% 로 향상되어 개발 시간을 4주 단축할 수 있습니다. 이는 인서트 몰딩 평가에서 매우 중요한 결과입니다.

게이트 위치 검토를 통해 모든 항목을 빠짐없이 채울 수 있도록 보장합니다.

1. 잘못된 게이트 문제: 인서트 교차점 근처에서 용접선이 형성됨. 재배치로 인해 응력 영역에서 유동이 발생하지 않도록 합니다.
2. 결과적으로 용접선 강도가 25% 향상되었습니다. 엔지니어링 검증을 거친 인서트 몰딩 과 게이팅 적용 이유를 확인할 수 있습니다.

잠재적으로 위험한 도면을 강철 절단 없이 제조 가능한 설계로 변환합니다. 널링, 곡률 반경, 벽 두께 및 게이팅 변경 사항은 모두 하루 만에 검토하여 완료됩니다. 모든 맞춤형 자동 인서트 몰딩 견적에는 위험 완화 노력을 자세히 설명하는 DFM 보고서가 포함됩니다.사전 출시 인서트 몰딩을 통해 제품 출시 기간을 6~8주 단축할 수 있습니다.

의료기기 OEM 업체가 대량 생산을 위해 ISO 13485 인증을 받은 인서트 몰딩 공급업체와 협력해야 하는 이유는 무엇일까요?

PEEK 및 PC 와 같은 의료용 소재는 습도 조절이나 온도 균일성이 확보되지 않으면 분자 사슬이 빠르게 분해되어 생체 적합성 테스트에서 불합격될 수 있습니다. ISO 13485 인증과 Class 100,000 클린룸 규격, 심층 건조 공정, 그리고 전기 사출 성형을 통해 이러한 문제를 완벽하게 해결할 수 있습니다. 이를 통해 수백만 개의 부품에 대해 안정적인 기계적 성능과 검증된 순도를 보장받을 수 있습니다. 인증된 인서트 성형을 통한 의료용 인서트 성형 서비스 의 강력한 효과를 경험해 보세요.

클래스 100,000 클린룸은 미세 입자 오염을 제거합니다.

귀사의 모든 제조 공정은 HEPA 필터가 장착된 양압 클린룸 내에서 진행되며, 이를 통해 0.5µm 이상의 공기 중 미립자 입자 수가 입방 피트당 10만 개 미만으로 유지됩니다. 결과적으로 수술용 손잡이나 바이오칩 조립품에 이물질 오염이 전혀 발생하지 않아 추가 세척 없이도 USP <788> 미립자 기준을 충족합니다. 클린룸은 대량 생산 인서트 몰딩 제조업체 에 필수적인 요소입니다.

120°C에서 4시간 이상 고온 건조하면 가수분해를 방지할 수 있습니다.

PEEK와 PC는 주변 습기를 흡수하여 사출 성형 중 가수분해를 일으키며, 건조되지 않은 경우 분자량이 15% 까지 감소합니다. 120°C 에서 4시간 동안 건조하면 수분 함량이 0.02% 미만으로 낮아지면서 ASTM D638 규격에 따른 인장 강도를 유지합니다. 에틸렌옥사이드 멸균 처리 후 황변 및 취성 현상이 없어지며, 2등급 및 3등급 의료기기 용도에 적합한 인서트 성형 이 가능합니다.

완전 전기식 프레스는 샷 속도를 ±0.1 mm/s 이내로 유지합니다.

유압 기계는 하루 종일 ±2mm/s의 오차 범위 내에서 오차가 발생하여 전단 가열의 불균일성과 고분자 사슬의 파괴를 초래합니다. 완전 전기식 프레스는 항상 ±0.1mm/s 의 속도로 작동하여 용융 온도가 설정 온도에서 ±2°C 이내로 일정하게 유지되도록 합니다. 신뢰할 수 있는 인서트 몰딩 공급업체를 통해 대량 생산되는 모든 로트는 고유 점도를 유지하고 ISO 10993 생체 적합성 테스트를 통과합니다.

그 대신 클린룸 조립, 고밀도 건조 수지, ±0.1mm/s 의 속도로 사출하는 공정을 통해 모든 변수를 제어하는 ​​환경을 구축했습니다. 모든 과정은 ISO 13485 표준에 따라 문서화되어 FDA 제출 시 필요한 심사 절차를 준비합니다. 인서트 몰딩은 환자 안전에 대한 검증 위험 없이 수백만 개의 제품에 걸쳐 일관된 생체 적합성과 강도를 제공합니다.

그림 4: 로봇 팔이 자동 인서트 성형 서비스를 위해 316 스테인리스강 인서트를 금형에 위치시키고 있습니다.

사례 연구: LS Manufacturing Medical Components의 PEEK 수술용 삽입물 공동 설계 및 자동화된 삽입 성형 서비스

유럽의 한 의료기기 선도 기업은 PEEK 소재의 수술용 손잡이 생산 과정에서 스테인리스 스틸 인서트가 360°C 용융 유동 조건에서 0.04mm 어긋나면서 14.5%의 불량률과 55초의 사이클 타임이라는 문제에 직면했습니다. 수작업 조립으로 인해 문제는 더욱 악화되어 이미 지연되고 있던 제품 출시가 차질을 빚었습니다. LS Manufacturing은 공동 설계와 완전 자동화 셀 구축을 통해 이 문제를 해결했습니다. 맞춤형 의료용 인서트 성형 과 양산형 인서트 성형을 결합하여 문제를 해결한 사례입니다.

고객 과제

해당 플라스틱 부품은 스테인리스 스틸 인서트가 내장된 수술용 PEEK 손잡이로 구성되어 있었습니다. 기계적 고정 불량과 불균일한 유동 압력으로 인해 인서트가 360°C 용융점에서 0.04mm 이동했습니다. 인서트의 수동 위치 조정에는 사이클당 55초가 소요되었으며, 제조 공정 전반에 걸쳐 불량률은 14.5% 에 달했습니다. 고객은 프로젝트를 성공적으로 완료하기 위해 검증된 인서트 성형 파트너를 필요로 했습니다.

LS 제조 솔루션

새로운 설계에는 축 방향 정지 홈이 통합되어 유동 압력에 대한 기계적 잠금 기능을 보장합니다. ±0.005mm 의 반복 정밀도를 갖춘 6축 서보 모터 로봇이 한 대의 장비에서 부품 집어 옮기기 및 추출 작업을 처리합니다. 키슬러(Kistler) 캐비티 압력 및 온도 센서를 사용하는 폐루프 제어 시스템은 재료 점도 변화에 맞춰 조정됩니다. 이러한 자동화된 인서트 성형 서비스는 더욱 정밀하고 일관성 있게 작동하게 되었습니다.

결과 및 가치

50만 개 부품 으로 구성된 세 차례의 연속 생산에서 주요 치수의 정밀도는 ±0.008mm 로, 이전의 ±0.01mm 공차보다 더욱 정밀해졌습니다. 불량률은 14.5%에서 0.08%로 감소했습니다. 사이클 시간은 55초에서 24초로 단축되어 56%의 효율성 향상을 이루었습니다. 부품당 총 비용은 32% 절감되었으며, LS Manufacturing은 5년간의 독점 공급 계약을 확보했습니다. 고정밀 인서트 성형 서비스를 통해 무결점 인서트 성형이 가능해졌습니다.

이 시나리오는 공동 설계, 로봇 공학 및 폐쇄 루프 처리의 이점을 보여줍니다. 50만 개의 생산 부품 에서 32% 의 비용 절감과 0.08%의 불량률을 달성했습니다. 확장 가능한 솔루션을 찾는 의료기기 제조업체에게 이는 데이터에 기반한 재현 가능한 엔지니어링 솔루션입니다.

유사한 결과를 달성하세요: 불량률 0.08%, 비용 32% 절감, 5년 계약. 귀사의 인서트에 대한 공동 설계 솔루션을 알아보시려면, 맞춤형 공정 설계 및 생산 제안을 위해 저희 팀에 문의하십시오.

자주 묻는 질문

1. LS Manufacturing의 자동 인서트 성형 서비스의 최소 주문 수량(MOQ)은 얼마입니까?

대량 생산을 위한 고도 자동화 제조 방식의 경우, 최소 주문량(MOQ)은 1회 배치당 10,000개입니다. 이는 자동화 기계 에서 작업 효율성과 자재 사용을 극대화하여 단위당 비용 경쟁력을 가장 높일 수 있는 최적의 수량입니다.

2. LS Manufacturing은 맞춤형 자동 인서트 성형 견적 과정에서 고객의 지적 재산(IP)을 어떻게 보호합니까?

고객의 지적 재산권 보호 절차는 필수적인 기밀유지 계약서 서명으로 시작되며, 이후 물리적으로 분리되고 고도로 암호화된 서버에서 데이터가 처리됩니다. 이 서버는 지정된 프로젝트 책임 엔지니어만 접근할 수 있으므로 모든 기밀 정보가 안전하게 보호됩니다.

3. 맞춤형 자동 인서트 성형 견적부터 최종 대량 생산 납품까지 일반적인 소요 기간은 얼마나 됩니까?

제조를 위한 설계(Design for Manufacturing)에 기반한 견적은 24시간 이내에 제공됩니다. 금형 및 자동화용 고정 장치 제작에는 25~35일이 소요됩니다. 샘플 승인 후 7~10일 이내에 제조 및 납품이 가능합니다.

4. LS Manufacturing은 비용 효율적인 인서트 몰딩 솔루션을 위해 금속 인서트를 자체적으로 조달하고 정밀 스탬핑할 수 있습니까?

네, LS Manufacturing은 자체적으로 고속 대량 생산이 가능한 스탬핑 설비를 보유하고 있습니다. 따라서 금속 단자 스탬핑부터 금형 사출 성형 까지 전체 공정을 아우르는 수직 통합 제조 서비스를 제공하여 시설 간 운송 비용을 크게 절감해 드립니다.

5. 자동화된 대량 인서트 성형 공정 이후에 어떤 2차 가공 서비스를 제공하십니까?

저희 회사는 초음파 용접, 레이저 마킹, 100% 누출 방지 테스트, 정밀 전기 연속성 검사 및 맞춤형 정전기 방지 블리스터 포장을 포함한 완전 자동화된 후처리 서비스를 제공하여 추가 가공 없이 바로 사용할 수 있는 조립품을 제공합니다.

6. 금속 인서트 자체의 공차가 더 넓은 경우, 인서트 성형에서 ±0.01mm의 공차를 어떻게 달성할 수 있습니까?

금형 설계 과정에서 당사의 엔지니어링 전문가들은 특수 탄성 플로팅 핀 또는 마이크론 프리텐셔닝 시스템을 사용합니다. 이 메커니즘의 작동 효과는 금형 클램핑 시 금속 인서트의 표준 공차 편차를 보정하는 것입니다.

7. 귀사의 고정밀 인서트 성형 서비스에 가장 적합한 재료는 무엇입니까?

당사는 LCP, PPS, PEEK, PBT+GF, PA66과 같은 고성능 엔지니어링 플라스틱을 전문적으로 가공합니다. 이러한 플라스틱은 구리 합금, 스테인리스강, 코바르(Kovar), 도금된 귀금속 등의 금속 인서트와 완벽하게 결합되어 최적의 열적 및 기계적 성능을 제공합니다. 엔지니어링 견적은 당사로 문의해 주십시오.

8. LS Manufacturing은 자동화 생산 라인과 금형을 얼마나 자주 검토하고 업그레이드합니까?

당사는 생산 금형에 대해 5만 사이클마다 의무적인 예방 정비를 실시합니다. 또한, 24시간 연중무휴 가동 시 절대적인 일관성과 신뢰성을 보장하기 위해 핵심 전기 제어 장치 및 소프트웨어 알고리즘에 대한 분기별 검토 및 업그레이드를 진행합니다.
