高精度カスタム SLS 3D プリント サービスの選び方: コスト要因とメーカーの見積もりガイド

カスタム SLS 3D プリント サービスは、設計の自由度と産業グレードの信頼性の間のギャップを解決する究極のソリューションです。多くのエンジニアは、±0.2mm の誤差がある安価なサプライヤーに直面したとき、選択的レーザー焼結 (SLS) とは何ですか と尋ねます。

このフレームワークは、粉体層の温度安定性を ±0.05 mm まで監査し、PA12 を選択することをガイドし、隠れた製造コストを 30% ～ 45% 削減します。

カスタム SLS 3D プリント サービス: コスト要因とメーカー見積もりのクイック リファレンス

<本体> 新しいパウダーの

重要なポイント:

• O₂ と熱制御が品質を決定します: 酸素含有量は 0.1% 未満である必要がありますが、酸化や変形を避けるためにチャンバーの温度は ±1°C 変動します。 SLS 3D プリント プロバイダが ±0.05mm の公差を提供できないことは明らかです。
• リサイクル パウダーを 40% に制限する: 40 ～ 50% を超えるリサイクル パウダー比率は、材料の強度に影響します。粉末を再充填してバッチごとの引張試験結果を取得し、TPC を取得します。
• ネスティングは最大のコスト レバーです: 密度が 8% から 15% 以上に上昇すると、部品製造コストが 42%削減されます。競合見積もりには、熱を考慮した自動ネスティングが必要です。
• 公差をプロセスに合わせる: SLS テクノロジーにより、±0.1 mm の公差を達成できます。 CNC ハイブリッド製造 – IT7 (H7/g6) 公差クラスを必要とする部品のみ – 許容差が大きいため、見積もりは 20 ～ 40% 高くなります。
• RFQ で後処理を指定します: Ra<1.5 μm 蒸気平滑化 (伸び +20%) により表面がシールされます。ビーズブラストと染料コーティングは、外観上の理由のみを目的としています。

このガイドが信頼できる理由LS 製造エキスパートによる実践経験

170mmの SLS PA11 ドローン アームは、75°Cで400 時間経過した後、M5 ラグに層間剥離があり、テストから戻ってきました。この問題は、UAV アームの標準サイズである0.9mmの壁での層の焼き戻しのばらつきによって引き起こされました。私たちは 8 週間 かけてオーブン浸漬曲線と層間せん断を相関させ、速度を上げるために保持時間を 168°C 以下に短縮すると、PA12 と比較して PA11 の Z 強度が 16% 減少することがわかりました。各熱サイクルは、The Minerals, Metals and Materials Society (TMS) の焼結ノートに従って追跡されるようになりました。

四半期ごとに 300 個の半導体ウェーハ ハンドラー フィンガを製造するには、CNC によるフライス加工 PEEK から SLS PA12-GB に移行すると、単価が71 ドルから 34 ドルに、 納期が 16 日から 7 日になり、同じ±0.18mm 公差を維持できます。 110mm のデータム レール。ブレークスルーは、粉体床技術のVerband Deutscher Ingenieure">Verband Deutscher Ingenieure (VDI) VDI 3405 プロセス制御を参照して、緻密化後の80°Cで2時間の浸漬で表面気孔率を0.4%未満に密閉しました。監査証跡はまだ残っており、追加のテストや受信時の予期しない拒否はありません。

0.7 mm の空気圧ブロックの内部気道が 0.45 bar で漏れました。これは、生産時に使用されるリサイクル材料の割合が高い (46%) ことと、サイクル タイムを 1 日短縮するために焼結後の処理を省略したためです。点検前に 28 個の部品を廃棄する必要がありました。その結果、SLS 部品を見積もる際に常に RFQ に組み込む 3 つのルールが得られました。 密閉チャネル内のリサイクル材料≦ 40%、 圧力≧ 0.4barで後焼結が必要、 IP 定格表面ではビードブラストは禁止されています。 STEP ファイルと圧力クラス/壁スタックを添付します。

全体的なコスト効率と機械的性能を左右する重要な SLS 材料の化学的性質は何ですか?

PA12 という汎用名称だけでなく、SLS パウダーの分子組成によって、印刷パーツの強度と全体的なコストの両方が決まります。 PA12-CF (≧6,000MPaの弾性率) や PA12-GB (≧110°Cの HDT) などのフィラーを分析すると、材料を用途に合わせて調整することで、部品の反りや再加工を回避できます。バッチ純度試験を行う精密SLS 部品メーカーは、部品が破損することなく引張および疲労に関する ASTM D638 試験に合格することを保証します。

主流の SLS 材料の性能とコストの比較表

評価要素	低価格ショップのリスク	高級産業サプライヤー	検証された結果
雰囲気と温度の制御	0.5% 以上の O₂。ドリフトチャンバーは+5°C / -5°C。酸化した粉末。	0.1% 未満 O₂;ドリフトチャンバーは±1°C以内。 産業用 SLS 3D プリンティング。	非多孔質。 Z軸強度の維持。一貫したバッチ。
マテリアルとリフレッシュ レート	リサイクル素材を 60% 以上使用。 PA12 の耐衝撃性は悪化します。	30～40%; PA12-GB/CF 認定。バッチ引張試験。	引張強さ 48 MPa 以上。一定の伸び。トレーサビリティ。
ネスト密度	手動 ≤8%;デッドボリュームによる損失。高いオーバーヘッド。	自動≥15%;巣の密度は温度に依存します。	部品の製造コストが-42%削減されました。射出成形とほぼ同じくらい経済的です。
許容範囲と補償	±0.3 mm;ノギスで測定。収縮補正はありません。	±0.05 mm CMM;異方性補償。 ISO 2768-m。	重要公差 ±0.1 mm; IT7 表面仕上げのハイブリッド CNC 加工。
後処理範囲	ビーズ ブラストのみ。 Ra12.5μm;漏れの可能性があります。	蒸気を滑らかにする。 Ra<1.5μm; PUコーティング; X 線 CT。	防水性2.5bar;伸び+20%; 0 件のやり直しが表示されます。
品質認証	認定も責任もありません。	ISO 9001/AS9100D; Cpk 履歴;ビルドごとの引張バー。	監査対応。根本原因の追跡可能性。スクラップ <1%。

<本体>

表の結論: PA12 は、機械的特性と粉末消費量の観点からの費用対効果の最適な組み合わせを提供します。これは高精度の機能部品やアセンブリのベンチマークとなります。ただし、PA12-CF は高価ではありますが、コスト効率の高い SLS 3D プリントを通じて、航空宇宙用途で肉厚を薄くして重量を削減できます。

<ブロック引用>

カスタム SLS 3D プリント サービスとSLS 材料選択サービスを利用することで、材料のリフレッシュ レートと収縮に関連するトレードオフを計算できます。当社のサービスを通じて、プロジェクトのコストを削減しながら、テストで予測可能な合格を得ることができます。

レイヤーの厚さとスキャン パラメータは産業用 SLS 印刷の見積もりにどのように影響しますか?

層の厚さとスキャン パラメータによって、パーツの体積よりも見積もりを左右するレーザー照射時間が定義されます。層が薄くなると (60μm 対 120μm)、 表面品質はRa 12.5μm から 6.3μm に向上しますが、スキャン層の量は対数的に増加し、機械の減価償却費や人件費に関連するコストの増加につながります。この情報は、精度への投資や標準的な表面品質の受け入れに関する意思決定を行うのに非常に役立ちます。以下に、各パラメータが SLS 3D プリントの見積もりに与える影響を示します。

層の厚さ、表面仕上げ、ビルド時間

層厚 60μm では、30mm コンポーネントには 500 層が必要です。 層の厚さが 100 μm の場合、必要な層はわずか 300 層です。これにより、 印刷時間が40% ～ 60% 増加し、SLS 3D 印刷コストが直接増加します。シール面の場合は80μm の層により二次加工が不要になり、すぐに組み立てることができます。これにより、プロトタイプから組み立てまでのサイクルが40%以上減少します。層厚100 ～ 120 μmの二次非クリティカル面により、機能を損なうことなくコストが削減されます。この知識は、厳しい納期の下での迅速な SLS 3D プリント プロセスにとって非常に重要です。

ハッチング距離と電力密度のカスタマイズ

ハッチングの距離が小さい（0.25 mm と比較して 0.15 mm など）と、オーバーラップと密度が増加しますが、スキャン時間も長くなります。 0.12mmまで下げると、後加工なしで±0.05mmの精度が可能になります。最適なパワーで距離を延長することで、高い出力を維持します。このオンザフライ調整機能により、表面高精度 SLS 3D プリントを管理するツールが提供されます。

パラメータ選択による実際のコストへの影響

50 件の製造比較に基づくと、60μm の航空宇宙用ブラケットは 100μm のブラケットよりも 1.8 倍高くなります。ただし、追加の二次仕上げが必要ない場合、 プロジェクトの全体コストは25%削減されます。 産業用 SLS 3D プリンティングを検討する場合、適切なパラメータを選択することで、不必要な場合の精度のオーバーエンジニアリングを排除できます。これにより、手頃な価格の SLS 3D プリントが可能になります。

<ブロック引用>

層の厚さとスキャン パターンを公差に合わせて調整すると、重要なインターフェイスがアセンブリ要件に適合することを保証しながら、必要のない過剰な精度にお金を払うことを防ぐことができます。パラメーターを選択すると、固定レイヤー厚設定と比較して、 プロジェクトの全体コストが20 ～ 40% 削減されます。特殊なジオメトリがある場合は、カスタム SLS 3D プリント サービスの評価ですべてのパラメータを微調整できます。

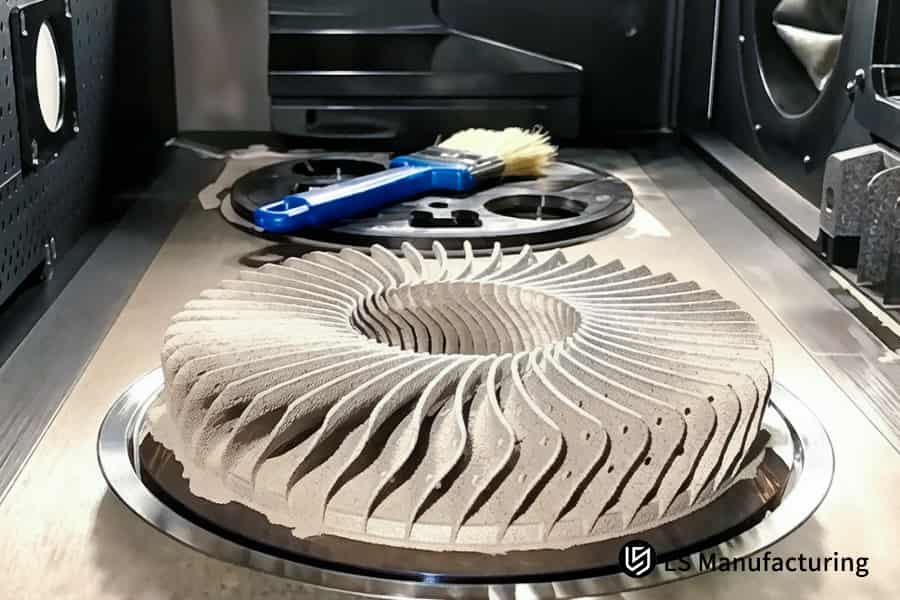

図 1: SLS 3D プリントにより、高性能産業テスト用の複雑なポリアミド タービン ブレードが構築されます。

ビルド チャンバー内のネスト密度によってマス カスタマイズの価格が決まるのはなぜですか?

SLS は物理的なサポート構造を必要としないため、パーツあたりのコストはほぼビルド ボックス内のパーツの梱包密度のみに依存します。実装密度を8% から 15% 以上に高めることで、 部品あたりのコストが40% 以上削減されます。熱劣化の問題により未使用の粉末が保持される不規則なキャビティが多ければ多いほど、廃棄粉末のコストを少数の良好な部分に分割する必要があります。ネストを最適化すると、この問題が解決されます。これは、密度によってSLS 製造見積もりガイドがどのように推進されるかです:

ネスティング密度により部品あたりのコストが直接削減されます

• 密度の活用: 密度が8% から 18% に増加し、パーツあたりのコストが 42%削減されます (200 以上のビルドで実証済み)。
• 固定オーバーヘッド希釈: ビルドあたりのパーツが増えると、機械時間、人件費、粉末準備コストが分散されます。
• バッチ パリティ: SLS 3D により、100 個ほどの小さなバッチでも射出成形の経済性に近づきます。印刷。

自動化された 3D ネスティング アルゴリズムにより使用率を最大化

<オル>

ミリメートルスケールの調整: この重要なコスト要因は、競争力のあるSLS 3D プリント製造 業務にとって不可欠です。

空隙の除去: コンポーネントは配向されて固定され、未焼結粉末が保持される可能性のある空隙を排除します。

使用率の向上: 手作業で配置したレイアウトと比較して、使用可能な容量が15～25%増加し、無駄な空きスペースが回避されます。

サービスの有効化: これにより、安価な少量生産を提供するカスタム SLS プロトタイプ サービスの作成が容易になります。

温度勾配制御により反りや無駄を防止

• 温度均一性: 均一なパッキングにより、全体の温度が ±1°C 以内に維持され、反りの原因となる熱応力が排除されます。
• 歩留まりの保護: 自動配置により、ビルド全体が破棄される可能性のあるホットスポットの作成が回避されます。
• パウダーの寿命: 一定の温度によりパウダー交換の必要性が減り、材料コストが最小限に抑えられます。
• プロセスの信頼性: これらの要素は、マルチパート SLS 3D プリンティングを初回パス成功率で成功させるために重要です。

現実世界への影響: 見積から本番まで

<オル>

コストの優位性: 高密度ネスティングと熱の最適化により、従来のプロセスと比較して部品あたり最大 20～30% のコスト削減を実現します。

スケーラビリティの証明: 500 を超えるビルドで実証されており、同種ビルドと混合ビルドの両方でコスト削減を実装できます。

俊敏性: 自動ネスティング計算のおかげで、マス カスタマイズ プログラムの新しいデザインに合わせて最適化されたネスティングを数分で再計算できます。

見積もりの信頼性: 高密度パック SLS 3D により、ジオメトリがどれほど複雑でも、バッチ サイズがどれだけ大きくても、競争力のある見積もりを取得できます。印刷。

<ブロック引用>

自動ネスティングと熱管理を組み合わせることで、寸法安定性とともにチャンバーの最大利用率を達成でき、 その結果コスト削減と初回通過歩留まりの向上が実現します。設計の繰り返しや混合バッチが多い場合、このアプローチにより、少量生産の SLS 3D プリンティング ビルドで実証されたコスト削減が保証されます。 SLS ビルド密度のホワイト ペーパーをダウンロードして、ミリメートル スケールのネスティング調整と ±1°C の熱制御がどのようにして廃棄パウダーのコストを削減し、部品あたり 20 ～ 30% の節約を実現するかをご覧ください。

将来を見据えた DFM エンジニアリング レビューにより、カスタム プロトタイプのコストを体系的に削減するにはどうすればよいですか?

見積り時に行われる最初のDFM 分析により、粉末を焼結する前に隠れたコスト要素が発生するのを防ぎます。壁厚が5mm から 1.5 ～ 2.5mm に減少し、ハニカムリブと逃がし穴 (最小 3mm) が追加されたことで、強度を低下させることなく材料とスキャン面を35%節約できます。実際の価格でSLS 3D プリントの見積もりを入手します。このようにして、印刷を成功させるための反りのない SLS 3D 印刷のプロセスが始まります。

DFM 最適化の影響比較表

素材	引張強さ	HDT @1.8MPa	パウダーのリフレッシュ レート (新しいパウダー)	相対コスト指数	一般的なアプリケーション
PA12 (ナイロン 12)	≥48MPa	≥85°C	30%～40%	1.0 (ベースライン)	精密機能部品、スナップフィット、エンクロージャ
PA11 (フレキシブルナイロン)	≧45MPa (高靭性)	≥70°C	40%～50%	1.3	高衝撃部品、リビングヒンジ、自動車衝突部品
PA12-GB (ガラス入り)	≥51MPa	≥110°C	35%～45%	1.2	剛性ハウジング、耐熱ダクト、ブラケット
PA12-CF (カーボンファイバー)	≥75MPa	≥140°C	45%-55%	1.8	航空宇宙軽量化、ドローン フレーム、金属代替
TPU (熱可塑性ポリウレタン)	≥20MPa (伸び >300%)	<50°C	20%～30%	1.15	シール、柔軟なパイピング、ミッドソールのコンセプト、ショックアブソーバー

<本体> により、肉厚の変化による反りのリスクを排除できます。 <ブロック引用>

DFM は、35% 以上の材料とレーザー時間を節約できるように体系的に実装されています。 FEA 解析を行う精密SLS 部品メーカーとの連携により、強度の維持とコスト削減を実現します。 DFM レポートは無料でわずか 2 時間で完了し、実際の生産プロセスの前に反りのリスクを明らかにします。 カスタム SLS プロトタイプ サービスの作成 – 300 以上のプロジェクトで実証されており、初回パスの SLS 3D プリンティング データを通じて、30 ～ 40% コストを削減し、 手戻りを 0% 削減します。

図 2: SLS 3D プリントにより、製品開発検証用に複数の青いナイロン機能プロトタイプが生成されます。

後処理表面処理により、精密 SLS 部品の商品価値はどのように変わりますか?

未仕上げの SLS ナイロン パーツは、Ra12.5μm の砂状仕上げが特徴で、シールや摩耗の目的にはほとんど使用できません。蒸気平滑化により、 表面粗さがRa<1.5μmに改善され、 破断点伸びが20% 以上増加します。ビードブラスト、染色、PU コーティングにより、外観と摩耗特性が向上します。これらすべてのプロセスは、ラピッド プロトタイプ SLS 3D プリンティングを使用して、SLS 部品を商用グレードの精密コンポーネントに変えます。各プロセスは、次のように独自の方法で価値を追加します。

防水シーリングのための蒸気平滑化

蒸気平滑化を適用すると、表面の亀裂が閉じられ、 表面粗さが12.5μm から 1.5μm 未満に減少し、 破断点伸びが20% 以上増加します。これにより、流体ハンドリングおよび空気圧システムの用途にガスケットを必要とせずに水密性が得られます。後処理費用の15 ～ 25% の値上げは、追加のシーリングに関連するコストを排除することで正当化されます。そして、これがゲームにおける精密 SLS 部品メーカーの利点です。少量の SLS 3D プリントのバッチを防水性と延性の高いものに変換します。

ビーズブラストとカラー染色

ビーズブラストプロセスにより、レイヤーラインを隠し、触感を与えるテクスチャが作成されます。ナイロン部分を染色することで欠けや剥がれに強く、ブランドカラーに合わせた色合いに仕上げています。どちらのプロセスも部品の機械的特性には影響せず、知覚的な価値にのみ影響します。これらすべての機能を含むカスタム SLS 3D 印刷サービスは、オンデマンド SLS 3D 印刷を利用して、印刷からブランド部品まで迅速に行うことができます。

耐摩耗性と耐薬品性を備えた PU コーティング

ポリウレタン スプレー コーティングにより、パーツの耐摩耗性、耐溶剤性、耐紫外線性が向上します。このプロセスにかかるコストは全体価格のわずか 10 ～ 20％ですが、現場での作業中に発生する可能性のある部品の故障を防ぐことができます。蒸着や染色を適用するか、パーツにコーティングを適用するかについて議論するのは意味がありません。それはデューティ サイクルと仕様にのみ依存します。このような意思決定は、ダイレクト デジタル SLS 3D プリンティングパイプラインに属します。

<ブロック引用>

後処理は、生の印刷物を商用部品に変換する段階です。蒸気プロセスによりシールが滑らかになり、延性が向上します。ビーズブラストと染色により、ブランドにふさわしい外観が与えられます。 PU コーティングにより現場での寿命が向上します。 DFM プロセスの一部として後処理を定義すると、最初の層が焼結する前でもコストとパフォーマンスが決まり、適切な SLS 3D プリント コストが確保されます。

ケーススタディ: LS Manufacturing はどのようにして自動車用インテーク マニホールドのプロトタイプのサイクル タイムを 65% 短縮したか?

Tier 1 EV メーカーは岩と固い場所の間に置かれていました。鋼製の金型には45 日かかり、法外に高価でした。一方、従来の SLS ではインテーク マニホールドしか製造できませんでしたが、1.2 mmの壁と内部に結合していない粉末があるため、1.5 バールの圧力で破裂してしまいました。応力変形により、はめあい公差が完全に失われます。 LS Manufacturing は、慎重に選択された DFM と材料アプローチを導入しました。 カスタム SLS プロトタイプ サービスがこれにどのように対処したかは次のとおりです。

クライアント チャレンジ

インテークマニホールドには、結合していない粉末を保持するチャネルを備えた1.2 mmの壁が必要でした。標準の PA12 部品は1.5 バールで破裂し、残った粉末が流れを妨げます。冷却が不均一で、許容公差を超えて合わせ面が歪んでいる。 45 日の金型スケジュールにより、適時に車両をリリースできませんでした。これは、薄肉 SLS 3D プリント部品を製造する際の大きな問題でした。

LS 製造ソリューション

耐圧性と耐熱性を高めるため、材質がPA12-GB (ガラスビーズ 30%)に変更されました。 2 つの 5 mm の粉末逃がし穴により、内部の空洞が発生しません。高応力領域には0.8mm の補強リブパターンが導入されました。 EOS プリントは100μm の公差で、蒸気平滑化により内部でRa≤1.6μm を確保しました。このような介入を実行できる精密SLS 部品メーカーは非常に重要でした。

結果と値

プロトタイプは、≧ 2.5bar での漏れテストに成功し、漏れはありませんでした。流動抵抗は67%減少しました。配送日数は45 日から 4 日に短縮され、 これは91%短縮されました。コストは鋼製金型ツールに比べて58%削減されました。その結果、車両の発売は 6 週間短縮され、再設計は不要になりました。クライアントは、LS Manufacturing をサプライヤーとして長期的に約束し、圧力定格 SLS 3D プリンティング 機能によって可能になったSLS 製造見積ガイド プロセスの価値を証明しました。

<ブロック引用>

上記の例は、材料科学、DFM、後処理が見積プロセスに統合されている場合、SLS テクノロジーを使用して、複雑な薄肉耐圧設計であっても製造できることを証明しています。潜在的な障害メカニズムをすべて克服した結果、65% サイクル タイムが短縮され、58% コストが削減されました。自動車および航空宇宙エンジニアにとって、この方法論は、自動車グレードの SLS 3D プリンティング規格によって検証された、スチール工具を使用しない量産グレードのプロトタイプへの再現可能なパスを提供します。

45 日間の型崩れと 1.5bar の破裂から、4 日間の配達と 2.5bar の漏れなしまで。工具不要の圧力定格薄肉マニホールドが必要ですか?一致する SLS の見積もりについては、お問い合わせください。

低コストの印刷ショップと高級産業メーカーを区別する業界ベンチマークは何ですか?

価格変動が価格を超えて倍数である場合は、チャンバーの均一性、酸素レベル<0.1% O₂、レーザーの安定性という 3 つのレッドラインを確認してください。デスクトップ プリンタではこれらのいずれも保証できないため、多孔質で一貫性のない部品が納品されます。当社が提供するすべてのビルドは、ISO 9001/AS9100D、CMM、X 線、およびバッチ引張試験を保証する産業パートナーから提供されています。以下は、航空宇宙用 SLS 3D プリンティングを提供する資格のある精密 SLS 部品メーカーと商品ショップとの違いです。

機器のベンチマーク: 産業グレードの熱および雰囲気制御

<オル>

チャンバーの均一性: 工業用プリンターでは ±1°C が許容されます。デスクトップの場合は ±5°C が許容され、反りが生じる可能性があります。

酸素レベル: プレミアム プリンタは、酸素含有量を0.1% レベル未満に保ちます。大衆市場では酸素が 0.5% 以上に保たれており、粉末が酸化します。

レーザーの安定性: EOS P シリーズで使用されるレーザーは、一定の出力レベルで 10,000 時間以上 動作します。安価なレーザーは印刷プロセスの途中で故障します。

顧客価値: すべての部分で一貫した仕組み - 驚くべきことではありません。これは、高価値アプリケーション向けの産業用 SLS 3D プリンティングです。

品質管理: 粉末から部品まで追跡可能なシステム

• 認証: ISO 9001/AS9100D では、詳細な文書化と校正が必要です。
• バッチのトレーサビリティ: 全体的なライフサイクル追跡のために、各粉末と印刷バッチに割り当てられたシリアル番号。
• 工程内モニタリング:溶融池と結合層の温度を工程内でリアルタイムに制御します。
• 顧客の価値: 現場で何かが発生した場合、1 時間以内に根本原因を特定します。これは、医療用 SLS 3D プリンティングの確立された標準 QA 手順です。

検査能力: 出荷前に機械的特性を検証

<オル>

寸法: CMM は寸法を±0.05 mmまで分析します。低価格のプリンタにはせいぜいキャリパーがありません。

内部欠陥: X 線コンピューター断層撮影では、顕微鏡を使用して肉眼では見えない多孔性を発見します。

機械的: すべての部品は、ASTM D638 引張棒で弾性率と強度がテストされます。

顧客価値: 出荷された各部品のテスト証明書。脆弱な故障の可能性はゼロです。これは、経験的データに裏付けられた機能的なSLS 3D プリントです。

コスト構造: 安い見積もりには高価なリスクが隠れる理由

• 粉末の再利用: 工業プロセスでは、粉末のリサイクル率を30～40%に制御します。低品質のサプライヤーは粉末の 60% もリサイクルしており、これにより機械的特性が劣化します。
• 後処理: 安価なサービスでは蒸気平滑化プロセスが実行されないため、部品に汚染物質が捕捉されやすくなります。
• 保証: 高品質ブランドは、契約に基づいてコンポーネントの保証を提供します。安価なメーカーは責任を回避する。
• 顧客価値: 部品の見積もりが高価であれば、修理やリコールが 10 分の 1 に減って節約できる金額も高くなります。これは本当の SLS 製造見積もりガイドです。1 個あたりの最低価格ではなく、総所有コストが最低になります。

<ブロック引用>

商用 SLS メーカーを選択することは、実際にはリスク管理アプローチです。 O₂ 未満 0.1%、ISO/AS9100D、CMM/X 線/ 張力検証、およびバッチ トレーサビリティにより、印刷部品が検証済みコンポーネントに変換されます。 シリアル SLS 3D プリンティングの追加コストは、最初の失敗の防止にのみ効果があります。見積もりを承認する前に、必ず酸素ログとバッチ張力データを要求してください。

図 3: 技術者は浸漬タンクを操作して、SLS 印刷パーツから未硬化の樹脂を化学的に洗浄します。

SLS 製造の ISO 2768 標準に基づいてカスタマイズされた工学公差を評価する方法

SLS の製造ではレーザー溶解技術が使用され、不均一な冷却により異方性収縮が発生します。 ISO 2768-m 公差の場合、スライス ソフトウェアで非線形収縮補正を考慮する必要があります。 ハイブリッド SLS と CNC により、ベアリング ハウジングなどの IT7 レベルの部品の正確な加工が保証されます。 カスタム SLS 3D プリント サービスで正しい公差を確保する方法は次のとおりです:

±0.1 mm の精度を実現する非線形収縮補正

SLS ベース材料は、熱勾配に基づいて X、Y、Z 軸に沿って不均等に収縮します。ハイエンド スライスではXY には 1.5 ～ 2.5%、Z には 2.0 ～ 3.5% の範囲の補正パーセンテージが適用されます。このような事前歪みにより、冷却後に合わせ面が±0.1mm以内に揃うことが保証されます。スナップフィットおよびプレスフィットアセンブリに関しては、このような公差制御により、さらなる調整を必要とせずに完璧な最初のフィットが提供されます。これは、公差制御された SLS 3D プリントです。

ISO 2768-m の制限とハイブリッド拡張戦略

ISO 2768-m では、最大 6 mm で ±0.1 mm、6 ～ 30 mm で ±0.2 mm、30 ～ 120 mmで ±0.3 mm の公差が許容されます。 SLS テクノロジーは、適切な補償を提供してナローエンドをカバーします。 IT7 精度レベルが必要な H7/g6 タイプのシャフトフィットの場合、SLS エレメントを0.2 ～ 0.3 mm アンダーサイズにしてから、CNC マシンで穴を開けます。 SLS の幾何学的柔軟性と CNC 加工機能を活用します。これは、要求の厳しいアセンブリ インターフェース向けのベアリングフィット SLS 3D プリントです。

IT7 グレードの機能を備えたハイブリッド SLS Plus CNC

ネジ穴とベアリング ポケットには、焼結ままの SLS よりも高い精度が必要です。重要な面に0.2 mm のストックを使用してニア ネット シェイプをプリントし、CNC ミルでサイズを調整します。最近のマニホールドの作業では、Ra0.8μm の表面仕上げで+0.021mm の精度の Ø25H7 穴が含まれていました。すべての機械加工プロセスを 1 つのサプライ チェーン ステップに統合します。 SLS 3D プリントの見積もりを求める場合は、重要な機能の公差クラスを指定してください。

見積もりリクエストでの許容範囲要件の指定

後加工が必要なフィーチャーを RFQ に明確に記載してください。実証済みの補償モデルを備えたサプライヤーは、標準価格レベル内でより厳しい許容範囲を提供します。許容値マップにより、不必要なオーバースペックにかかる費用を節約できます。これは、機械加工された SLS 3D プリンティングを通じてプロセス能力を機能要件に結び付けるSLS 製造見積ガイドに対する体系的なアプローチと一致しています。

<ブロック引用>

ISO 2768 に基づいて公差を評価するには、ネイティブ SLS 機能 (±0.1mm)、ISO 2768-m 制限、IT7 機能用ハイブリッド CNC の 3 つの層を理解する必要があります。見積時に重要な寸法を指定することにより、SLS のみのフィーチャの過剰な公差を回避できます。このように、SLS 3D プリント機能のおかげで、部品を一度に完全に組み立てることができます。

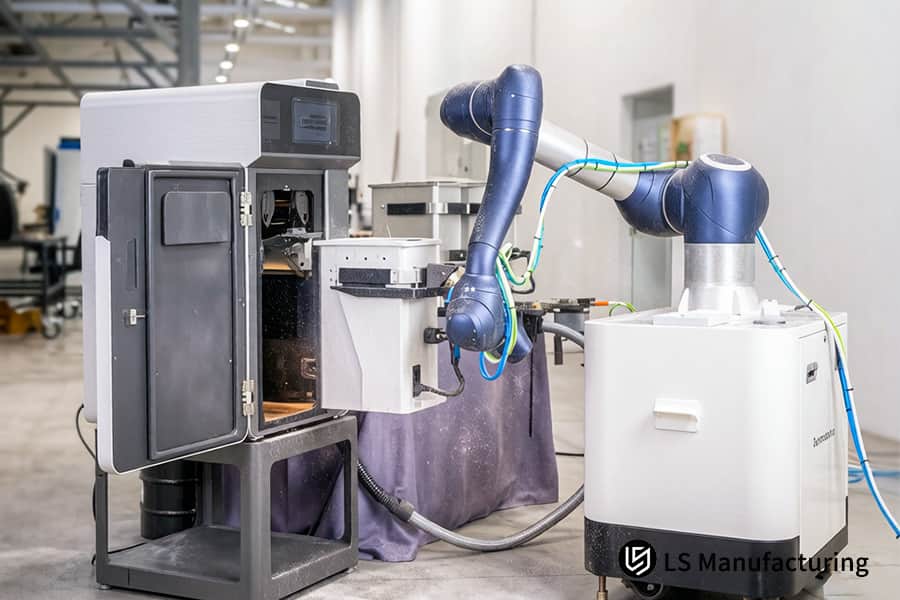

図 4: 自動ロボット アームが、加熱された SLS ナイロン コンポーネントを冷却ステーションに効率的に搬送します。

よくある質問

1.精密 SLS 部品メーカーがカスタム機能プロトタイプを納品するまでの標準リードタイムはどれくらいですか?

LS Manufacturing 社は、産業グレードの大規模 EOS マトリックス システムを多数保有しており、CAD ファイルを取得してから 2 時間以内にDFM 解析を完了し、見積を作成できます。通常の部品は48 時間以内に世界中に配送できるため、時間に敏感なアプリケーションの製品開発プロセス中に迅速に繰り返し検証する機会が得られます。

2.カスタム SLS プロトタイプ サービスの料金は、高精度の SLA または FDM 技術と直接比較するとどうなりますか?

SLS 手法には、サポート構造が必要なく、ネスト率が高いという利点があります。したがって、小バッチ (部品 10 個以上) で非常に複雑な精密工学部品の生産では、SLS の単価は SLA や FDM よりも 30% 以上低くなります。このコストメリットは、バッチの複雑さとサイズが増加するにつれて増加します。

3.高品質の産業用 SLS 3D プリンティングが最終用途の機能テストに適しているのは、どのような機械的特性ですか?

LS Manufacturing では高度に設計された PA12 粒子を採用しており、≧ 48MPa の引張強度とほぼ等方的な機械的挙動、および優れた耐衝撃性を備えています。これらすべての特性は、振動、温度変化、化学的攻撃などの路上テスト中の過酷な条件によって課せられる要求を完全に満たします。

4. LS Manufacturing は、カスタマイズされた航空宇宙部品の±0.05mm という非常に厳しい公差を満たすことができますか?

高度な温度フィールド校正と DFM 事前収縮補正のおかげで、±0.1 mm 以内の重要な局所公差を達成できます。より正確な寸法の場合は、DFM+CNC ハイブリッド二次加工プロセスを提供でき、航空宇宙用アセンブリの合わせ面とねじ山の公差は ±0.05mm に達します。

5.カスタム SLS 3D プリント サービス プロジェクトで利用できる単一ピースのビルド エンベロープの最大数はどれくらいですか?

当社の標準的な産業用ビルド エンベロープが対応できるビルド エンベロープは、最大 340mm × 340mm × 600mm であり、ほとんどの中型および大型パーツに最適です。この寸法を超えるパーツは、高強度スプラインの使用または接着によってシームレスに接合できます。

6.さまざまな着色とシーリング蒸気平滑化の後処理は、最終的な SLS 3D プリント コストにどのような影響を与えますか?

従来の高圧サンドブラスト プロセスが最も安価ですが、完全に自動化された化学気相研磨プロセスは、美観を目的とした表面のシールと防水のため、15%高価になります。この特定のプロセスにより、部品の寿命と耐薬品性が大幅に向上します。

7.産業用粉末リサイクル システムは、大量バッチにおける機械的劣化をどのように防止していますか?

当社では、粉末ふるい分けに厳格な自動閉ループプロセスを使用し、新鮮な粉末の比率を40%±2%に一定に保ちます。すべての3D プリント部品には、物理的引張試験バーと完全かつ完全に追跡可能なレポートが付属しており、数千回の生産サイクル後も低下することなく一貫した機械的特性を提供します。

8.正確な SLS 3D プリンティングの見積もりを即座に得るために、エンジニアは具体的にどのような構造ファイル形式をアップロードする必要がありますか?

高精度 3D CAD 図面（STP、STEP、IGS、STL 形式を推奨）をお問い合わせポータルから送信してください。当社のエンジニアリング チームは、専門的な DFM の詳細な分析を実施し、2 時間以内に即時見積もりを提供し、問題や生産を最適化するための潜在的な方法を事前に検出します。

概要

適切な高精度カスタム SLS 3D プリント サービスを選択するには、高度な材料科学、複雑な内部チャネルの DFM 最適化、多軸ネスティング、および厳格なバッチ検査に基づいたエンジニアリング協力が必要です。製品開発の初期段階で専門的な DFM 解析を行うと、部品の干渉、熱収縮、応力集中などの問題を回避しながら、材料の使用量と試作頻度を削減できるため、 研究開発サイクルを最大 65% 短縮できます。このようなテクノロジーベースでデータ主導のアプローチがなければ、国際市場環境で成功することは不可能です。

一般的な引用符を使用して危険を冒さないでください。 [無料 DFM 分析と高精度見積のためのお問い合わせを送信] をクリックして、分析用の STEP/STP/STL ファイルを LS Manufacturing エンジニアに送信します。 公差解析、肉厚の確認、気密性の推奨事項に関する専門的な 1 対 1 の無料コンサルティングを提供し、2 時間以内で透明性の高い工業グレードの見積もりを保証し、航空宇宙グレードの AS9100D 品質と ISO 2768-m 公差管理を提供します。
