Herstellung von Schneckengetrieben: Maßgeschneiderte Lösungen für rechtwinklige Antriebe mit hohem Drehmoment

Herstellung von Schneckengetrieben , was ursprünglich ein Problem der Zuverlässigkeit war, ist heute eine vorhersehbare Wissenschaft, wenn wir über die Auswahl der Teile hinausblicken. Indem wir den Zahnradsatz als einzigartiges Tribologiesystem konzipieren, verhindern wir vorzeitigen Verschleiß und thermisches Durchgehen. Dieser grundlegende Ansatz eliminiert vorzeitigen Verschleiß und Selbsthemmungsbrüche, die zu Zuverlässigkeitsproblemen führen können.

Unsere Lösung basiert auf 12 Jahren Entwicklung und enger Zusammenarbeit mit Ihnen, um eine Erweiterung Ihres Teams zu werden und die Materialwissenschaft mit der Kunst der Herstellung zu verbinden. Wir liefern validierte Ergebnisse durch eine proprietäre Wärmebehandlungssteuerung, um Verformungen und Oberflächenveredelungen zu minimieren und so eine um 5 bis 8 Prozent höhere Effizienz zu erreichen. Unsere rechtwinklige Antriebslösung mit hohem Drehmoment bietet Ihnen Zuverlässigkeit und Effizienz ohne Kompromisse.

Herstellung von Schneckengetrieben: Kurzanleitung

Präzisions- und Haltbarkeitsprobleme bei der Herstellung von a kundenspezifisches Schneckengetriebe , die integraler Bestandteil des Prozesses sind, werden von uns fachmännisch betreut. Wir bieten perfekt ineinandergreifende Zahnradsätze, die höchste Drehmomentzuverlässigkeit, höchste Laufruhe und eine lange Lebensdauer bieten. Unser Engagement gewährleistet robuste Leistung und dauerhafte Qualität für jede Anwendung.

Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten

Unsere Theorie basiert auf den Schützengräben und bekämpft Probleme wie thermisches Durchgehen und Stoßbelastung, bei denen Zuverlässigkeit keine Option ist. Wir befolgen Standards wie die Aluminiumverband (AAC) für Materialspezifikationen, um sicherzustellen, dass jede Lösung, die wir für den Kunden entwerfen, dauerhaft ist, basierend auf den Erkenntnissen, die wir bei der Lösung des Problems des Ausfalls von Antrieben mit hohem Drehmoment gewonnen haben.

Unser Verständnis basiert auf der Erzielung von Ergebnissen in einem Bereich, der stark mechanisiert ist, und in der Verteidigungsindustrie , wo das Ausbleiben von Ergebnissen eine ineffiziente Nutzung von Ressourcen bedeutet. Wir verstehen, was in einer bestimmten Situation am besten funktioniert, wenn es auf die Probe gestellt wird, wie das fertige Aussehen der Teile die Effizienz verbessern kann und warum der Wärmebehandlungsprozess nicht nach Lust und Laune gesteuert werden kann. Während Quellen wie Wikipedia Geben Sie eine gute Grundlage, Erfahrung und Tests verfeinern den Prozess.

Die bereitgestellten Empfehlungen wurden praxiserprobt, von besserem Zahnkontakt bis hin zu längerer Lebensdauer. Mit der Präsentation dieser hart erkämpften Informationen hoffen wir, Ihnen kostspielige Fehler zu ersparen und sicherzustellen, dass Ihre Winkelantriebe die bestmögliche Leistung erbringen. Wir haben unsere Empfehlungen für Öl-, Metall- und Qualitätsprüfungen abgeschwächt.

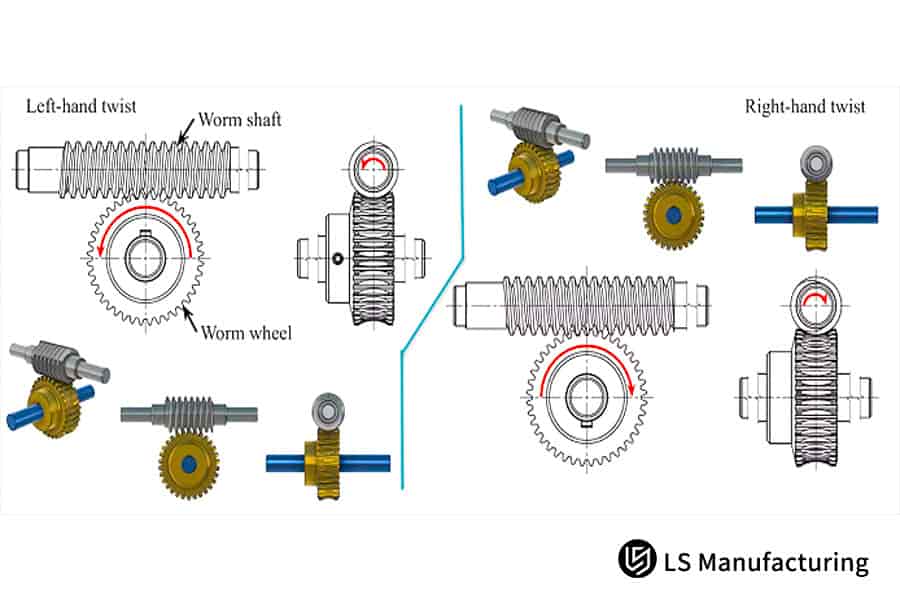

Abbildung 1: Veranschaulichung linker und rechter Schneckenradsätze für Industrielösungen mit rechtwinkligem Antrieb und hohem Drehmoment.

Wie bringt man Schneckengetriebeverhältnis, Effizienz und Selbsthemmung in Einklang?

Entwerfen eines zuverlässigen rechtwinkliger Schneckenantrieb erfordert ein Gleichgewicht mehrerer Schlüsselparameter: hohes Übersetzungsverhältnis, hoher Wirkungsgrad und hohe Zuverlässigkeit der Selbsthemmung. Leider können bestehende Tools diese Probleme nicht gleichzeitig lösen, was zu einer Überhitzung des Systems und Problemen mit der Zuverlässigkeit führt. Unsere systematische Methodik entwickelt diese Parameter im Einklang und wandelt Konflikte in zuverlässige Leistung für kundenspezifische Schneckengetriebe um:

Einschaltdauergesteuerte Verhältnisoptimierung

Unsere Berechnungsgrundlage für das Übersetzungsverhältnis leiten wir aus einer dynamischen Berechnung der tatsächlichen Last und des thermischen Zyklus statt des Spitzendrehmoments ab, um den erheblichen Verlust zu vermeiden Getriebeeffizienz das resu Die Vermeidung von Überdimensionierungen ist eine Grundvoraussetzung unserer Technik.

Berechnete Selbsthemmungsgarantie

Wir entwerfen unseren Selbsthemmungsmechanismus, indem wir zunächst den genauen äquivalenten Reibungswinkel des verwendeten Materialpaares ermitteln. Der Steigungswinkel der Schnecke ist 1°–2° unter dem äquivalenten Reibungswinkel eingestellt, ein Faktor, der durch obligatorische Prototypentests physikalisch überprüft wird, um sicherzustellen, dass der Schneckenradsätze unter Stoßbelastungen sicher arbeiten.

Strategische Geometrie und Kontakt

Die Auswahl zwischen ZI- und ZK-Zahnprofilen basiert auf der Präzision der Ausrichtung. Schließlich verwenden wir definitive Flankenmodifikationen, um die optimale oder zentrale Position zu erreichen Kontaktmuster des Zahnrads . Diese zukunftsweisende Optimierung der Zahneingriffsgeometrie eliminiert Kantenbelastungsprobleme und ist für die Gesamtlebensdauer unseres Hochleistungs- Zahnradkontaktmusters von entscheidender Bedeutung.

Das folgende Dokument beschreibt die zugrunde liegende Technik, die die grundlegenden Designkonflikte angeht. Unser Wettbewerbsvorteil ist dieser Detaillierungsgrad von der dynamischen Simulation bis zur Sicherheitsüberprüfung Getriebedesign Optimierung, um eine vorhersehbare Zuverlässigkeit unserer Produkte bei hohen Drehmomenten zu gewährleisten, wo andere anfällig für Kompromisse sind.

Wie wirken sich Schneckengetriebematerial und Wärmebehandlung auf die Lebensdauer aus?

Langlebigkeit bei der Herstellung von Schneckengetrieben ist kein Zufall, sondern das Ergebnis einer Synergie von Materialien und thermischen Behandlungen. Werden Schnecke und Zahnrad als einzelne Komponenten behandelt, kann dies zu einem vorzeitigen Ausfall führen. Stattdessen betrachten wir Schnecke und Zahnrad als ein einziges tribologisches System. Der Schlüssel zur mehrfachen Lebensdauerverlängerung liegt dabei in der Materialauswahl und der speziellen Wärmebehandlung der Schneckenräder :

Wurm: Harte Oberfläche, zäher Kern

• Strategie: Extreme Oberflächenhärte (HRC 58-62) mit einem duktilen Kern kombinieren.
• Ausführung: Legierte Stähle (20CrMnTi) werden ausgewählt und durch kontrolliertes Aufkohlen und Präzisionspressenhärten behandelt.
• Ergebnis: Harte und verschleißfeste Oberfläche kombiniert mit geringen Verformungsgraden ( <0,02 mm/100 mm ), um eine minimale Verformung während des Prozesses zu gewährleisten Bearbeitung von Zahnrädern .

Ausrüstung: Anwendungsspezifische Materialwissenschaft

1. Strategie: Radmaterial an die Betriebsbeanspruchung anpassen, nicht an die Tradition.
2. Ausführung: Für die überwiegende Mehrheit der Fälle ist eine dichte, zentrifugal gegossene Zinnbronze vorzusehen und für hohe Stoßbeanspruchungen auf Aluminiumbronze ( ZCuAl10Fe3 ) umzusteigen.
3. Ergebnis: Bieten Sie eine kompatible, langlebige Gegenfläche für effektives Arbeiten Bearbeitung von Zahnradprofilen .

Systemleistung durch proprietäre Verarbeitung

• Strategie: Durch Oberflächenbearbeitung ein besseres Verschleißpaar entwickeln.
• Ausführung: Eigenes Nitrieren der Schnecke, kombiniert mit zertifizierten Schleuderguss-Zahnrädern .
• Ergebnis: Bewährte Leistung: Unser Benchmark-Verschleißpaar hat eine mehr als doppelt so lange Verschleißlebensdauer wie Standard-Verschleißpaare, was durch Tests nachgewiesen wurde.

Dieser Prozess definiert unsere technische Kompetenz. Dieser Prozess sorgt für eine vorhersehbare Langlebigkeit, indem er das komplette Materialsystem von der Metallurgie bis hin zur Metallurgie entwirft Präzisionsbearbeitung von Zahnrädern zur validierten Paarung. Dadurch wird die Verschleißlebensdauer von einer Unsicherheit zu einer berechneten und vorhersehbaren Spezifikation für die Achsantriebseinheit.

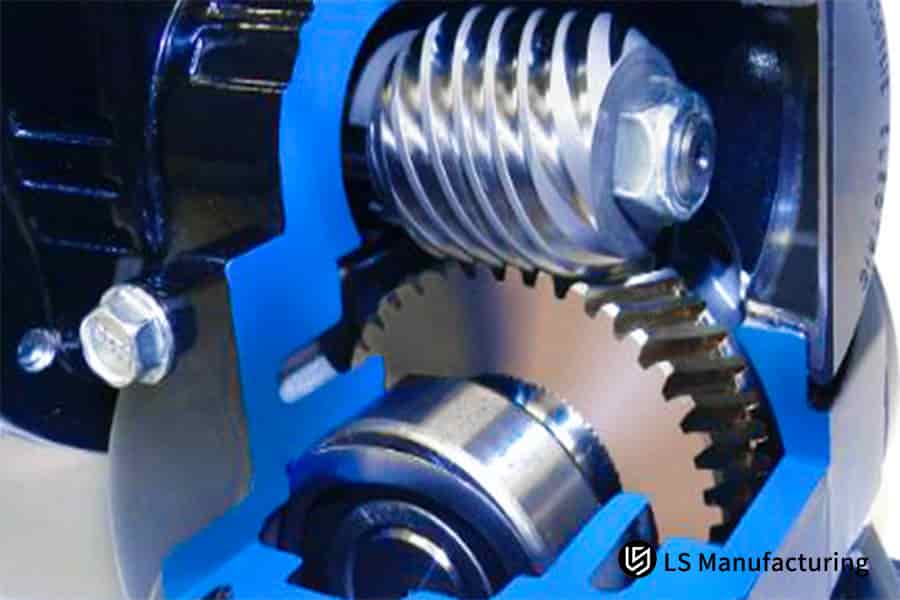

Abbildung 2: Bearbeitung hochtolerierter Schneckenantriebsbaugruppen aus legiertem Stahl für industrielle rechtwinklige Kraftübertragungslösungen.

Wie kann die Genauigkeit des Schneckenradzahnprofils beim Schleifen und Prüfen sichergestellt werden?

Die Schneckenwelle ist die entscheidende Komponente für die Effizienz, Geräuschentwicklung und Langlebigkeit eines Motors Schneckengetriebe . Um die Anforderungen an die Zahnradkonstruktion zu erfüllen, ist ein geschlossener Prozess zur hochpräzisen Materialentfernung und messtechnischen Überprüfung erforderlich. Dieses Dokument beschreibt den spezifischen Prozess und die Toleranzen, die erforderlich sind, um sicherzustellen, dass die Schnecke den Konstruktionsabsichten entspricht, und bildet die Grundlage für eine echte Präzisionsbearbeitung von Schneckenrädern .

Dieses Protokoll ist insofern bahnbrechend, als es die Qualität einer Schneckenwelle von einer Maßprüfung in eine Leistungssicherung verwandelt. Dies liegt daran, dass wir die Schlüsselthemen der Reibungskontrolle und Übertragungsfehler durch die Beherrschung des gesamten Prozesses angehen Zahnschleifen hin zur inspektionsbasierten Verifizierung. Dies ist besonders wichtig in einer Welt, in der Langlebigkeit und Leistung nicht verhandelbar sind, und wir freuen uns, dies unseren Kunden anbieten zu können, um Zuverlässigkeit zu gewährleisten.

Wie kann die Übertragung durch Montagegenauigkeit und Eingriffskontrolle optimiert werden?

Obwohl qualitativ hochwertige Getriebe ein guter Ausgangspunkt sind, scheitern sie oft an einer mangelhaften Montage , was zu einer Reihe von Problemen führen kann, darunter zu hohe Temperaturen, Lärm und verminderte Leistung. Dieses Dokument ist eine umfassende Methodik zur Bewältigung der wichtigsten Herausforderungen der hochpräzisen Getriebemontage.

Schaffung der dimensionalen Grundlage durch Bearbeitung und Paarung

Dieser Prozess beginnt mit der Ultrapräzision Herstellung von Schneckengetrieben . Bei diesem Verfahren werden die Mittelpunkte der Gehäusebohrung auf ±0,03 mm festgelegt und der Wellenwinkelfehler ist auf ≤2 Bogenminuten begrenzt. Dies sorgt für eine perfekte geometrische Basis. Für kritische Anwendungen sind auch vorab abgestimmte Schneckensätze erhältlich, die mit Informationen zum „optimalen Montageabstand“ versehen sind, sodass bei der Montage kein Raum für Vermutungen besteht. Dies gewährleistet einen präzisen und wiederholbaren Prozess gemäß den Standards der Präzisionszahnradbearbeitung .

Kontaktmusteranalyse als endgültiges Diagnosewerkzeug

Um dies zu bestätigen, wird eine Kontaktmusteranalyse durchgeführt. Dabei wird eine Markierungsmasse auf die Verzahnung aufgetragen und anschließend leicht eingelaufen. Dies zeigt die tatsächliche Schnittstelle des Netzes. Idealerweise sollte ein optimales Muster, das mehr als 60 % der Zahnoberfläche ausmacht ( > 75 % bei hoher Belastung), zentral angeordnet sein und eine leichte Neigung zur Eintrittsseite aufweisen. Dadurch wird der Kantenkontakt direkt diagnostiziert. Kantenkontakt ist eine der Hauptursachen für Vibrationen und Temperaturanstiege.

Von der Analyse zur Aktion: Protokolle zur Korrekturausrichtung

Die Identifizierung eines schlechten Musters ist nicht das Ziel. Unsere Spezialität ist die Interpretation des identifizierten Musters und die Umsetzung von Korrekturen. Ein um den Zahnfuß oder die Zahnspitze zentriertes Muster ist gut erkennbar und bietet Orientierung bei Korrekturen des Achsabstands und des Schaftwinkels. Dieser Prozess von Tests und Mikroeinstellungen, der auf fortgeschrittenen Kenntnissen in der Zahnradbearbeitung basiert, ist die Art und Weise, wie wir eine Konsolidierung der Montagegenauigkeit zu einer zuverlässigen und kühlen Laufleistung sicherstellen. Zahnradbearbeitungstechnologie an Bord.

Sicherstellung des Felderfolgs durch geführte und fachkundige Intervention

Unsere Arbeit ist noch nicht getan, wenn wir die Ausrüstung zusammenbauen. Aus diesem Grund haben wir Richtlinien für Montageprotokolle entwickelt, die als Leitfaden dienen, wie die Spezifikationen in der Praxis erreicht werden können. Dazu gehört auch die Bereitstellung technischer Unterstützung für kritische Installationen. Dadurch wird sichergestellt, dass die theoretische Ausrichtung und das perfekte Tragbild im realen Getriebe erreicht werden. Dies wird von Experten durchgeführt, die die Präzision der Endmontage validieren.

Dieser Prozess geht über die Spezifikationsliste hinaus und erstreckt sich auf den Prozess, der zur Sicherstellung der Robustheit durch iterative Messungen eingesetzt wird. Dieser Prozess zeugt auch von unserem technischen Know-how bei der Zusammenführung der Zahnradbearbeitung Prozesse und Messvalidierung zur Sicherstellung der Feldanwendung, die direkt den Kern der Bedürfnisse des Kunden anspricht: Präzisionskomponenten zu nehmen und sicherzustellen, dass sie funktionieren. Was ist unser Wettbewerbsvorteil? Es handelt sich um einen getesteten und validierten End-to-End-Kontrollprozess, der eine perfekte Verzahnung gewährleistet.

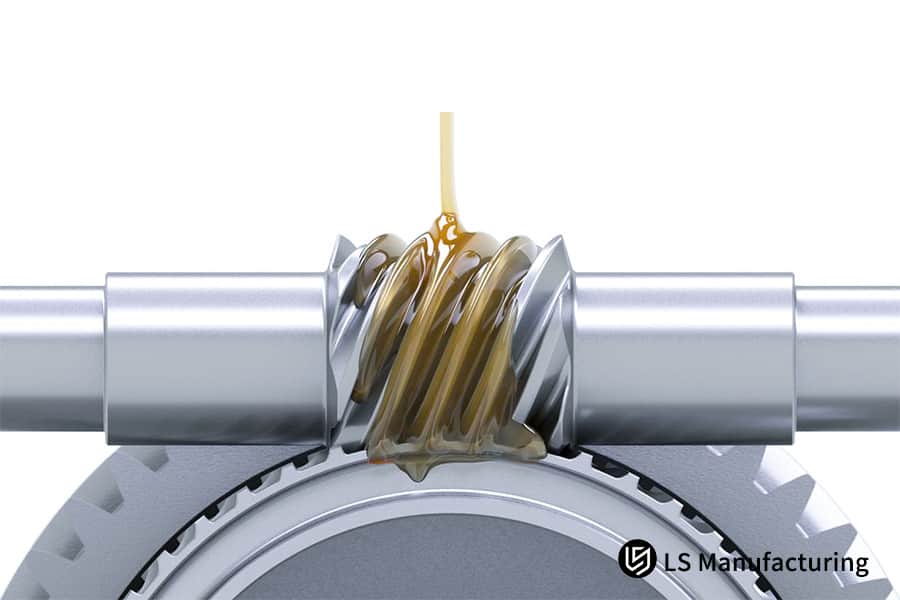

Abbildung 3: Schmierung präzisionsgefertigter kundenspezifischer Schneckengetriebe aus Metall für industrielle Kraftübertragungssysteme mit hohem Drehmoment.

Wie wählt man das wirtschaftlichste Verfahren zur Herstellung von Schneckengetrieben aus?

Die Wahl der besten Prozessroute ist ein wesentlicher Faktor für die kostengünstige Herstellung von Schneckengetrieben . Eine ungeeignete Prozessauswahl kann aufgrund von Over-Engineering und Under-Engineering zu Kostenüberschreitungen führen. Dieses Dokument bietet einen datengesteuerten Ansatz, um sicherzustellen, dass die technische Spezifikation des Zahnrads mit dem Zahnradbearbeitungsprozess übereinstimmt.

Das hier gezeigte Modell hat den Prozess zur Suche nach der kostengünstigsten Lösung demonstriert. Unser technisches Fachwissen und Wissen liegt in der Anwendung dieses Modells, um einen Zahnradbearbeitungsprozess zu entwickeln, der Abfall eliminiert. Unser Fachwissen löst das Kundenproblem einer kostengünstigen Bereitstellung Verfahren zur Herstellung von Schneckengetrieben . Unser Wissen bietet maßgebliche Orientierung für den Prozess für einen wettbewerbsintensiven und hochwertigen Markt.

LS Manufacturing Heavy Conveying: Lebensdauerprojekt für staubige Hochtemperatur-Schneckengetriebe

Ein globaler Hersteller von Hafenförderanlagen hatte an seinem Küstenstandort Probleme mit der Zuverlässigkeit von Schneckengetrieben . Dieses Dokument beschreibt unseren Prozess für das anwendungsspezifische Haltbarkeitsproblem. Unser Lösungen zur Herstellung von Schneckengetrieben quantifizierbare Vorteile für den Betrieb bieten:

Kundenherausforderung

Das standardmäßige Bronzematerial des Kunden für die Schneckenräder war nach 3.000 Stunden aufgrund extremer abrasiver Abnutzung und Schmierstoffverschlechterung in der Umgebung mit hohen Temperaturen und Staub verschlissen. Dies führte zu häufigen thermischen Alarmproblemen und Maschinenabschaltungen, was zu Verlusten von mehr als 500.000 Yen pro Jahr pro Linie durch Wartungs- und Produktionsverluste führte.

LS-Fertigungslösung

Unser Lösungsproblem für raue Umgebungen bestand darin, das System neu zu gestalten. Zu diesem Zweck wurde das Material der Schnecke auf Nitrierstahl mit einer Härte von über HV 900 umgestellt. Ebenso wurde das Zahnrad aus hochaluminiumhaltiger Bronze gegossen, um eine inhärente Verschleißfestigkeit des Zahnrads zu gewährleisten. A Hochleistungsbearbeitung von Zahnrädern Außerdem wurde ein spezielles Schmiermittel eingeführt, um abrasiven und thermischen Belastungen entgegenzuwirken.

Ergebnisse und Wert

Der entworfene Zahnradsatz überschritt 12.000 Stunden stabilen Betriebs und eliminierte so den Ausfallmodus. Diese durch Leistung unterstützte Lösung verlängerte die Wartungsintervalle von sechs Monaten auf mehr als zwei Jahre, wodurch der Kunde mehr als 500.000 Yen pro Leitung einsparte und die Grundlage für eine dauerhafte, auf Zuverlässigkeit basierende Beziehung legte.

Das Schwerlast-Förderkoffer von LS Manufacturing , eine Abteilung des führenden Anbieters von Materialtransportgeräten, dient dazu, die Wirksamkeit unseres Ansatzes zur Lösung komplexer Geräteausfallprobleme zu veranschaulichen. Wir liefern nicht nur Ausrüstung, sondern sorgen auch für eine garantierte Betriebszeit für die kritischen Anwendungen unserer Kunden. Dabei nutzen wir unser Fachwissen und unsere Präzision, um dem Kunden einen echten Mehrwert und technische Kompetenz zu bieten .

Fällt Ihr Schneckenantrieb in rauen, staubreichen Umgebungen vorzeitig aus? Lassen Sie uns eine dauerhafte Lösung entwickeln.

Wie beurteilt man die Fähigkeit eines Schneckengetriebelieferanten, komplexe Probleme zu lösen?

Um die Fähigkeiten eines Lieferanten für eine kritische Anwendung richtig einzuschätzen , muss man über die Literatur des Ausrüstungslieferanten hinausgehen und die Tiefe der Erfahrung des Lieferanten bei der Lösung komplexer technischer Probleme messen. Dieses Dokument beschreibt einen pragmatischen Ansatz zur Lieferantenbewertung, der sich auf die Problemlösungs- und Validierungsfähigkeiten konzentriert, die für den Erfolg der Anwendung entscheidend sind:

Fehlerursachenanalyse

• Unser Prozess: Metallurgische Untersuchung, Härteprofilierung und Verschleißmusteranalyse des ausgefallenen Teils
• Kundennutzen: Dies hilft, die Grundursache eines Fehlers zu ermitteln, wie z. B. Abrasivverschleiß und Mikropitting, und stellt sicher, dass der Fehler nicht erneut auftritt, anstatt lediglich das Teil auszutauschen .

Material- und Prozessdatenbank

1. Unsere Methodik:​ Unsere Experten nutzen eine proprietäre Datenbank, die Material, Wärmebehandlung und Beschichtungen mit spezifischen Belastungsbedingungen korreliert.
2. Kundennutzen:​ Dies hilft bei der Bestimmung eines Präzisionsbearbeitung von Zahnrädern & Behandlungskombination unter Verwendung von Daten, um maximale Produktlebensdauer und Zuverlässigkeit zu erreichen.​

Validierungs- und Testinfrastruktur

• Unsere Validierung: ​Unsere Experten nutzen eine Leistungstestplattform mit geschlossenem Regelkreis, um Effizienz, Temperaturanstieg und Produktlebensdauer zu validieren.
• Kundennutzen: Dadurch wird sichergestellt, dass die Leistung des Produkts vor der Anwendung validiert wird, um eine sichere und erfolgreiche Anwendung zu gewährleisten.

Ein praktischer Rahmen für eine strenge Bewertung

1. Diagnosefähigkeitstest: Bieten Sie ein fehlerhaftes Teil an. Im Idealfall sollte der Experte in der Lage sein, die Fehlerursache zu diagnostizieren und eine Empfehlung zur Korrektur des Materials abzugeben. Das bedeutet nicht, dass er das Teil erneut anfertigen muss. Dies ist das Wesentliche einer technischen Fähigkeitsbewertung .
2. Anwendungsabfrage: Bieten Sie eine spezifische und anspruchsvolle Anwendungsbedingung an, beispielsweise eine hohe Stoßbelastung. Testen Sie, ob es sich bei seiner Lösung um ein Standardprodukt oder eine maßgeschneiderte Lösung mit rationalen Überlegungen für Hochleistungszahnradbearbeitung und -materialien handelt.
3. Datengesteuerte Validierungsanfrage: Fordern Sie Leistungsdaten wie Effizienzkurven und Wärmekarten an, nachdem Sie einen Test zur Simulation Ihrer Bedingungen durchgeführt haben. Die Fähigkeit, dies bereitzustellen, ist ein wesentliches Unterscheidungsmerkmal bei der Auswahl eines Lieferant von Schneckengetrieben .

Dieser Ansatz legt den Fokus daher auf das, was wir getan haben, und nicht darauf, was wir tun können. Dieser Ansatz legt den Fokus auf das, was uns auszeichnet: Schwierige Anwendungsprobleme werden nicht auf Glücksbasis gelöst, sondern auf disziplinierter, analytischer Basis unter Nutzung unserer fortgeschrittene Zahnradbearbeitung und Testmöglichkeiten.

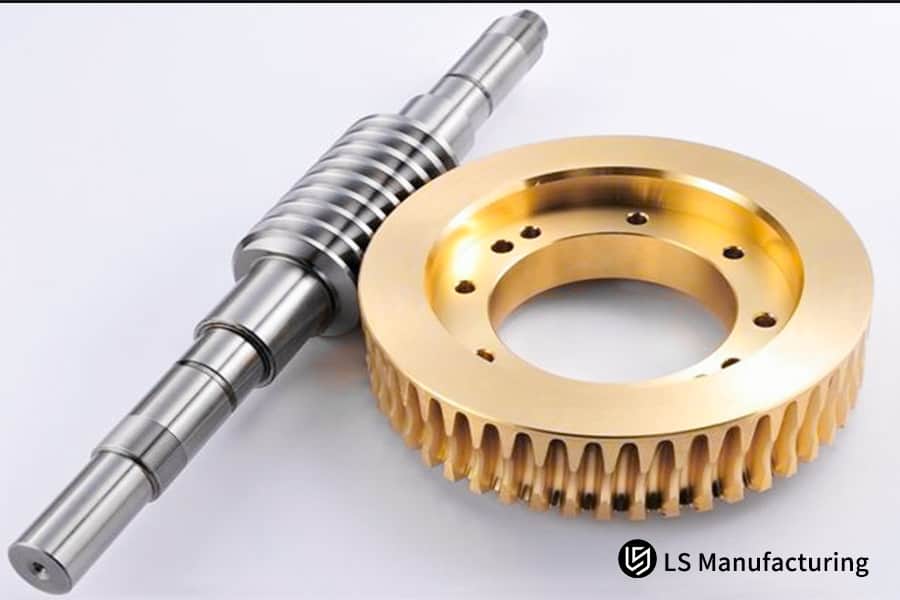

Abbildung 4: Herstellung hochtolerierter Schneckenantriebskomponenten aus Bronze und Stahl für Schwermaschinen und Industrieautomation.

Warum ist LS Manufacturing die ultimative Garantie für schwere Getriebe?

Wenn Zuverlässigkeit und Leistung bei einem Projekt oder System nicht verhandelbar sind , ist der Grad der technischen Integration und Verantwortlichkeit, den ein Lieferant in einer bestimmten Situation bieten kann, offensichtlich ein entscheidender Faktor. LS Manufacturing gilt als das letzte Sicherheitsnetz für Schneckengetriebe mit hohem Drehmoment Anwendungen, weil wir die Systemprobleme durch vollständige Prozesskontrolle lösen und nicht nur Teile zu einem System oder Prozess liefern:

Vollständige vertikale Integration für Leistungskonsistenz

Unsere Lösung für ein Höchstmaß an Konsistenz bei der Produktleistung besteht darin, eine Lösung anzubieten, die das Ergebnis einer vollständigen vertikalen Integration des gesamten Prozesses ist. Das heißt, wir spezifizieren das Legierungsmaterial und das Finite-Elemente-Design, entwerfen die Zahnradgeometrie und bieten unsere eigene Wärmebehandlung und anschließende Behandlung an Hochleistungs- Zahnradbearbeitung . Auf diese Weise können wir sicher sein, dass die „Leistungs-DNA“ in jedes von uns angebotene Produkt integriert ist, um eine konsistente und vorhersehbare Leistung jeder von uns hergestellten zuverlässigen Winkelantriebseinheit zu gewährleisten.

Anwendungsspezifisches Wissen in Prozessen kodifiziert

Wir nutzen das Wissen, das wir uns durch jahrelange Tätigkeit in der Bergbauindustrie, der Hafenindustrie und der Verteidigungsindustrie angeeignet haben , und kodifizieren dieses Wissen, um effektive Prozesse bereitzustellen. Das heißt, wir bieten nicht nur eine Lösung in Form eines Getriebes an. Wir bieten eine Lösung für die Bearbeitung und Endbearbeitung von Zahnrädern , die das Ergebnis einer Kodifizierung des Wissens ist, das wir durch jahrelange Tätigkeit in diesen Umgebungen entwickelt haben. Das heißt, wir bieten eine Lösung, die extremen Umgebungen standhält.

Leistungsgarantien, die durch empirische Daten gestützt werden

Zu unserem Engagement für Qualität gehört auch die Aufteilung des Leistungsrisikos. Beispielsweise verwenden wir fortschrittliche interne Testgeräte, um wichtige Parameter wie Effizienz, Temperaturanstieg und Lebensdauer unter simulierten Bedingungen sicherzustellen. Dadurch können wir unsere Leistungsgarantien mit harten Fakten untermauern. Dieses empirisch fundierte Vertrauen in unser anwendungsspezifisches Engineering und unsere leistungsstarke Zahnradbearbeitung führt zu geringeren Betriebskosten für unsere Kunden und untermauert dies Warum sollten Sie sich für LS Manufacturing entscheiden? .

Diese Verbindung von Wissenschaft in den Bereichen Materialien, Design, Fertigungskontrollen und empirische Überprüfung ist unsere technische Autorität. Wir sind nicht nur ein Lieferant von Teilen; Wir sind ein leistungsgarantiertes System, ein Engineering-Partner, der sich der Lösung Ihrer kritischsten Herausforderungen bei der rechtwinkligen Übertragung widmet.

FAQs

1. Was ist die Mindestbestellmenge (MOQ) und die Lieferzeit für ein kundenspezifisches Schneckenradpaar?

Bei Standardmaterialien liegt die MOQ für die Kleinserien-Testproduktion zwischen 1 und 5 Sätzen . Die Vorlaufzeit vom Design-Freeze bis zum Versand, einschließlich Prozessvorbereitung, Bearbeitung, Wärmebehandlung und Tests, beträgt im Allgemeinen 6–8 Wochen . In dringenden Fällen kann die Projektlaufzeit je nach Durchführbarkeit des Prozesses auf bis zu 4 Wochen verkürzt werden.

2. Welche Materialien werden üblicherweise für Schneckenräder verwendet? Wie wähle ich?

In Schneckengetrieben werden üblicherweise Zinnbronze ( ZCuSn10P1, gute Leistung ), Aluminiumbronze ( ZCuAl10Fe3, hohe Schlagfestigkeit ) und Gussstahl verwendet. Bei der Materialauswahl sollten unter anderem die Belastung, Geschwindigkeit und Ölbedingungen sowie die Kosten umfassend berücksichtigt werden. Unsere Ingenieure empfehlen Ihnen basierend auf Ihren Arbeitsbedingungen das beste Material.

3. Wie kann die absolute Zuverlässigkeit der Selbsthemmungsfunktion des Schneckenradpaares sichergestellt werden?

Durch Konstruktion, Fertigung und Montage stellen wir die absolute Zuverlässigkeit der Selbsthemmung des Schneckenradpaares sicher. Wir entwerfen ein Schneckenradpaar mit einem angemessenen Steigungswinkel, fertigen die Zahnoberfläche mit einer bestimmten Rauheit, um einen stabilen Reibungskoeffizienten zu gewährleisten, und montieren es so, dass beim Eingriff ein angemessenes Spiel entsteht. Darüber hinaus können wir die Rückwärtsselbsthemmung im Werk testen.

4. Welchen Präzisionsgrad erreichen Ihre Schneckenradsätze am höchsten?

Wir können die Herstellung von Schneckenradsätzen mit der Präzisionsstufe DIN 5 durch Schleif- und Hartschabverfahren garantieren. Für Spezialbereiche wie die Luft- und Raumfahrt können wir eine Genauigkeit von DIN 3 erreichen. Für den allgemeinen industriellen Einsatz empfehlen wir jedoch DIN 7-8 für das beste Kosten-Nutzen-Verhältnis.

5. Wie stellen Sie hochwertige Zertifizierungsdokumente bereit?

Wir liefern für jeden Schneckenradsatz eine vollständige „Geburtsurkunde“, die Materialqualitätszertifikate, Wärmebehandlungsaufzeichnungen, Inspektionsprotokolle für kritische Abmessungen mit Zahnprofil- und Richtungsdiagrammen sowie Inspektionsempfehlungen enthält Anordnungen der Gegenstücke mit Kontaktstellenfotos und Leistungstests.

6. Wie kann das Design optimiert werden, um die Kosten für Schneckengetriebe zu senken?

Durch DFM-Analyse Wir empfehlen häufig: Optimierung der Schneckenradbreite unter Einhaltung der Festigkeitsanforderungen, Verwendung von Standardmodulen, Auswahl der kostengünstigsten Material-Prozess-Kombination und Lockerung unkritischer Toleranzen. Diese Maßnahmen können Kunden dabei helfen, ihre Kosten um durchschnittlich 15–30 % zu senken.

7. Bieten Sie die komplette Montage und Prüfung des Schneckengetriebes an, einschließlich Gehäuse und Lager?

Wir bieten eine Komplettlösung für ein Schneckengetriebe, einschließlich der Schneckengetriebebaugruppe, des Gehäuses und der Lager, sodass das Produkt sofort nach Erhalt der Lieferung in Betrieb genommen werden kann.

8. Wie starte ich ein individuelles Schneckengetriebeprojekt und erhalte ein genaues Angebot?

Wir möchten Ihre Getriebeanforderungen erfahren, indem wir die Werte für Drehzahl, Drehmoment, Übersetzungsverhältnis und den Einsatzzustand eingeben oder uns Zeichnungen der Schneckengetriebebaugruppe/des Schneckengetriebegehäuses zusenden. Anschließend beginnen wir mit der technischen Machbarkeitsanalyse für Ihr Projekt und erstellen innerhalb von 48 Stunden eine vorläufige Lösung und ein Angebot.

Zusammenfassung

Die Entwicklung rechtwinkliger Schneckengetriebe mit hohem Drehmoment ist eine systemtechnische Aufgabe, die Drehmoment, Effizienz, Lebensdauer und Zuverlässigkeit in Einklang bringt. Dies ist eine Partnerschaft, die ein hohes Maß an anspruchsvoller Handwerkskunst und Anwendungskompetenz erfordert, einschließlich eines Verständnisses für Fehlerarten. Wenn Sie Partner von LS Manufacturing werden, verwandeln Sie die potenziellen Risiken Ihres Übertragungssystems in einen Zuverlässigkeitsvorteil.
