Blechfertigungsservice ist ein Prozess, der das Schneiden, Biegen und Schweißen von Metallblechen unterschiedlicher Dicke umfasst. Dies ist eine der Möglichkeiten, mit der Schwierigkeit umzugehen, Gehäuse für Präzisionsgeräte zu finden, indem nach der Auswahl ein Gleichgewicht zwischen Verzug und struktureller Festigkeit hergestellt wird. Das für CNC-Schaltschränke und medizinische Gerätegehäuse verwendete Metall ist 16-Gauge-Blech, obwohl es einen Kompromiss hinsichtlich Kosten, Leistung und Kapitalrendite darstellt.
Wenn es um den Kauf hochpräziser Schaltschränke für Robotermontage und medizinische Geräte geht, werden die meisten Unternehmen zwei Meinungen haben: 20–24 Gauge dünne Bleche neigen eher dazu, sich aufgrund von Spannungsfreisetzung zu verziehen, während 7–14 Gauge dicke Bleche zu schwer sind und eine hohe Biegerissrate aufweisen, was den Gesamt-ROI senkt. Kaltverfestigung, Rückfederungskompensation und Wärmespannung beim Schweißen sind Prozesse, die sich auf die Toleranzen auswirken, aber Lieferanten berücksichtigen diese Aspekte nicht. In diesem Artikel werden die Leistungsgrenzen und Kostenlösungen dieser beiden Blechtypen untersucht, nachdem die Streckgrenze, die Gesamtzykluszeit und die DFM-Spannung untersucht wurden Veröffentlichung.
Dünne vs. dicke Blechfertigung: Übersicht über die wichtigsten Parameter
| Vergleichsabmessungen | Dünnes Blatt (16-24 Gauge) | Dickes Blatt (7-14 Gauge) | Referenz zur optimalen Auswahl |
| Biege-Rückfederungswinkel | 5°-8° | 1°-2° | Genauigkeitsanforderungen ≤±0,5° dickes Blech bevorzugt |
| Risiko von Verformung durch Schweißhitze | Hoch, anfällig für Verformungen | Geringe, ausreichende Steifigkeit | Durchgehende Schweißnaht Länge > 200 mm dickes Blech bevorzugt |
| Rohstoffkosten pro Einheit | Hoher Stückpreis, leicht | Niedriger Stückpreis, hohes Gewicht | Dünnes Blatt bevorzugt für leichte Anforderungen |
| Montagetoleranzstabilität | Anfällig für Stressschwankungen | Gute Maßhaltigkeit | Dicke Platte bevorzugt für großvolumige, reparaturfreie Montage |
| Typische Anwendungsszenarien | Shell-Abschirmung, elektronische Panels | Tragrahmen, Strukturhalterungen | Kombinationen aus dicken und dünnen Blechen erzielen ein ausgewogenes Verhältnis von Leistung und Kosten |
Wichtige Erkenntnisse
- Schweißt einfach die Gehäuseschalen: 16 Gauge (1,5 mm) eignet sich am besten für Schaltschrankgehäuse mit kleinen Spritzgussformen. Wählen Sie 18 Gauge (1,25 mm), wenn das Teil große Spritzgussformen hat.
- Rückfederungskorrekturmarkierungen: Edelstahl mit 22 Gauge erzeugt einen Rückfederungswinkel von 5 bis 7 Grad. Das Baugruppendesign sollte eine Ausdehnung von mindestens dem 1,2-fachen der Spannungsentlastungsschlitze aufweisen.
- Wendepunkt: Die Schweißwärmezufuhr muss für Strukturelemente mit einer Dicke über 0,125" (11 Gage) auf unter 0,8 kJ/mm kontrolliert werden, um eine Vergröberung des Schweißkorns zu verhindern.
Warum Sie dem dünnen vs. dicken Auswahlleitfaden von LS Manufacturing für Blechbearbeitungsdienstleistungen vertrauen sollten?
Die Dicke des bei der Präzisionsblechherstellung verwendeten Blechs hat einen direkten Einfluss auf die Produktmenge, die produziert werden kann, und auf die Zuverlässigkeit des Produkts über einen langen Zeitraum. Die falsche Wahl der Dicke führt in der Regel zu Nacharbeitskosten, die das 2,7-fache der ursprünglichen Anschaffungskosten betragen. Aus unserer Erfahrung bei Massenproduktionsprojekten für Schaltschränke medizinischer Geräte kann allein die Nichtübereinstimmung der Blechdicke zu einem Rückgang der Erstdurchlaufausbeute um 28 % führen.
Als ISO 13920-BF Standard: Maß- und geometrische Toleranzen von geschweißten Strukturbauteilen müssen als Funktion klassifiziert werden, um die Austauschbarkeit der Baugruppe sicherzustellen.
Um diesen Standard strikt einzuhalten, arbeitet unser DFM-Team von Anfang an eng mit dem Projekt zusammen, indem es Toleranzanforderungen für jeden Prozessschritt auf der Grundlage gemessener Materialparameter und Prozesskompensationen aufschlüsselt. Wir haben sogar drei Monate gebraucht, um 12 Sätze vergleichender Biege- und Schweißtests an Edelstahl verschiedener Stärken durchzuführen. Dies hat uns dabei geholfen, eine Rückfederungsdatenbank und einen Satz Spannungskorrekturkoeffizienten zusammenzustellen, die 17 häufig verwendete Materialien umfassen. Dadurch können wir die Verformungsrisiken aufgrund unterschiedlicher Blechdicken genau vorhersagen.
Unser Fertigungssystem ist nach dem medizinischen Qualitätsmanagementsystem ISO 13485 zertifiziert und alle Parameter wurden durch Massenproduktion und nicht durch theoretische Berechnungen bestätigt.
Die wissenschaftliche Auswahl der Plattendicke ist der erste Schritt zur Reduzierung der Projektkosten und zur Verbesserung der Effizienz. Sie können unser zusammengestelltes „White Paper zur Auswahl von Blechdicken“ herunterladen, um schnell die Auswahllogik und Vermeidungspunkte in verschiedenen Szenarien zu erfassen und vollständige Datenreferenzen für die Projektbewertung in der Frühphase bereitzustellen.
Warum berechnen herkömmliche Preismodelle die Kosten für die Auswahl von Blechdicken ständig falsch?
Im Prozess der Blechstärkenauswahl sind die 24-Gauge-Dünnbleche bei der Rohstoffbeschaffung günstiger, da sie pro Stück weniger wiegen. Allerdings sind dünne Bleche anfälliger für Kantenverzug, wenn sie dem Hochfrequenz-Laser-Thermoschneiden ausgesetzt werden, was zu einer geringeren Layoutausnutzung führt. Darüber hinaus können die Nachbrennkosten beim Laserschweißen sogar um mehr als 35 % steigen, was den Gesamtprozess verringern und den Return on Investment verbessern soll.
Vergleich der Kostenstruktur für unterschiedliche Dicken kaltgewalzter Stahlbleche
Kostenvergleich der Blechdicke (SPCC kaltgewalzter Stahl)
| Blattspezifikationen | Nenndicke (mm) | Rohstoff-Stückpreis (USD/kg) | Layout-Nutzung | Schweißzeitkoeffizient | Einzelstück-Gesamtkostenindex |
| 24 Gauge | 0,6 | 0,95 | 72 % | 1,35 | 1,05 |
| 20 Gauge | 0,9 | 0,92 | 81 % | 1,15 | 0,98 |
| 16 Gauge | 1,5 | 0,88 | 88 % | 1,00 | 1,00 |
| 11 Gauge | 3.0 | 0,85 | 90 % | 1,20 | 1,22 |
| 7 Gauge | 4,5 | 0,82 | 92 % | 1,45 | 1,45 |
- Das Layout dünner Bleche erzwingt einen größeren Anti-Blowout-Überlappungsbereich (Webgröße), sodass der Materialverbrauch im Vergleich zu dickeren Metallen um über 15 % sinkt. Dies ist bei weitem der am einfachsten zu übersehende versteckte Kostenposten in der Blechdickenkostenrechnung und senkt direkt den Materialverbrauch bei der Blechfertigung.
- Das Schweißen dünner Bleche erfordert typischerweise weniger Linienenergie und größere Punktschweißintervalle, was einer Schweißzeiteinheit entspricht, die 35–50 % höher ist als bei dicken Blechen.
- Bei 24-Gauge-Dünnblechen sind zusätzliche Nivellierungs- und Versteifungsrippenformvorgänge erforderlich, was die Nebenzeit pro Stück um 20 % erhöht. Dies ist die Hauptursache für die höheren Gesamtkosten der Dünnschichtfertigung.
Kostenoptimierungslogik für Präzisionselektronikgehäuse
- Die Umstellung auf 16-Gauge-Stärken anstelle von 22-Gauge-Stärken führt zu einer Gewichtszunahme des Rohmaterials, macht aber die Notwendigkeit eines Verzugsschutzes an den Ecken überflüssig durch Versteifungsrippen und Nivellierungsverfahren.
- Die erhöhte strukturelle Steifigkeit dickerer Bleche verringert die Investition in Schweißvorrichtungen gegen Verformung, was zu einer geringeren Kostenamortisation bei der Massenproduktion führt. Die richtige Auswahl der Blechdicke kann die Effizienz des Blechfertigungsprozesses erheblich verbessern.
- Echte Messungen zeigen, dass die 16-Gauge-Lösung für Präzisionselektronikgehäuse die Gesamtbeschaffungskosten pro Einheit um 18 % senkt.
Mit anderen Worten, es ist dasselbe wie beim Kauf von Verpackungspapier. Dünnes Papier ist pro Einheit günstiger, aber anfälliger für Beschädigungen. Aus diesem Grund ist mehr Polstermaterial erforderlich, was zu höheren Gesamtkosten als bei der Verwendung von etwas dickerem Papier führt.
Abbildung 1: Vergleichstabelle verschiedener Blechstärken von dünn bis dick.
Wie kann man schwere strukturelle Verwerfungen während der Präzisionsfertigung dünner Dicken abmildern?
Bei der Dünnblechfertigung hängt die Vermeidung von Verformungen dünner Blechteile eng mit der Verhinderung von Spannungskonzentrationen an der Biegelinie und dem Randabstand des Lochs zusammen. Durch die Verwendung der DFM-Spezifikation (bei der der Abstand von der Lochwand zur Kante des Biegeradius mehr als das Doppelte der Blechdicke beträgt) und die Bereitstellung vorgeformter Verstärkungsrippen in den Hauptbereichen, die einer Verformung ausgesetzt sind, kann die Formänderung eines 20-Gauge-Edelstahlgehäuses auf mehr als 0,15 mm begrenzt werden.
Spezifikationen der Biegeprozessparameter
- Die V-Nutbreite des Unterwerkzeugs sollte im Bereich von 6t bis 8t gewählt werden, um keine übermäßige Zugspannung auf der Außenseite des Blechs durch eine zu schmale V-Nut hervorzurufen. Tatsächlich ist dies das Hauptkriterium für die Durchführung des Umformprozesses im Dünnblechfertigungsservice und auch ein Biegeparameter für die Blechfertigung.
- Die Biegegeschwindigkeit sollte auf maximal 10 mm/s begrenzt werden, damit es durch die Umformung mit hoher Geschwindigkeit nicht zum Aufbau von Eigenspannungen kommt.
- Das kontinuierliche Biegen in mehreren Durchgängen sollte in symmetrischer Reihenfolge ausgeführt werden, um die Gesamtverformung auszugleichen, die durch den Spannungsaufbau auf einer Seite verursacht wird. Diese Regel gilt auch für die Herstellung dünner und dicker Bleche.
Schweißspannungskontrollschema
- Ändern Sie die Laserpunktschweißversion (Stichschweißen) in die kontinuierliche Vollschweißversion, um den Gesamtwärmeeintrag zu senken.
- Stellen Sie den Schweißnahtabstand auf das 15- bis 20-fache der Blechdicke ein, um das optimale Gleichgewicht zwischen Verbindungsfestigkeit und thermischer Verformungskontrolle zu erreichen. Die diesbezüglichen detaillierten Parameter können den entsprechenden Spezifikationen im Leitfaden zur Blechdicke entnommen werden. Dies ist ein wichtiger Anpassungspunkt für die Blechschweißparameter.
- Mit diesem System ist der Gesamtgrad der thermischen Schrumpfung des Gehäuses aus 24-Gauge-Aluminiumlegierung 5052 um 60 % gesunken, was für die hochpräzise, lückenlose Montage von Gleitschienen ausreicht.
Auf sehr einfache Weise lässt sich dies mit dem Aufkleben einer Papierhülle vergleichen. Das Papier faltet sich beim Erhitzen, wenn der Kleber kontinuierlich aufgetragen wird. Die Festigkeit der Verbindung und die Ebenheit der Plattenoberfläche bleiben durch den segmentierten Punktauftrag erhalten.
Was sind die Richtlinien zur dynamischen Rückfederungskorrektur für kundenspezifische Blechbleche?
Während Blechservice mit kundenspezifischen Maßen kann die durch Stanz- und Biegevorgänge verursachte Rückfederung dazu führen, dass die Montagemaße des medizinischen Geräts abweichen. Für 22-Gauge-Edelstahl mit hoher Festigkeit erreicht LS Manufacturing die endgültige Formgebung Winkeltoleranz innerhalb von ±0,5° durch Voreinstellung einer 6°-Überbiegekompensation mit einer fünfachsigen CNC-Biegemaschine.
Vergleich der Biegerückfederungsparameter für verschiedene Materialstärken
| Material | Blattgröße | Streckgrenze (MPa) | Springback-Winkelbereich | Empfohlener Überbiegungsausgleich |
| SPCC kohlenstoffarmer Stahl | 12 Gauge | 235 | 1°-2° | 1,5° |
| SPCC kohlenstoffarmer Stahl | 24 Gauge | 270 | 3°-4° | 3,5° |
| Edelstahl 304 | 22 Gauge | 410 | 5°-8° | 6,5° |
| 5052 Aluminiumlegierung | 20 Gauge | 195 | 2°-3° | 2,5° |
Unterschiede in der Biegeformung zwischen dünnen und dicken Platten
- Dicke Platten haben einen höheren Anteil an plastischer Verformungszone und die Rückfederung wird hauptsächlich durch die elastische Erholung mit kleinem Winkelschwankungsbereich dominiert. Dies ist die grundlegende Beurteilungsgrundlage für die Rückfederungskompensation bei kundenspezifischen Blechbearbeitungen und auch die Kernleistung des Rückfederungsmechanismus für die Blechherstellung.
- Bei sehr dünnen Metallplatten ist der Effekt der Kaltverfestigung stärker ausgeprägt, die Streckgrenze nimmt mit dem Umformprozess weiter zu und infolgedessen werden die Änderungen im Rückfederungswinkel größer.
- Bei gleichem Biegedruck beträgt der Rückfederungswinkel von 24-Gauge-Edelstahl mehr als das Vierfache des von 12-Gauge-Stahl mit niedrigem Kohlenstoffgehalt. Eine präzise Auswahl der Blechdicke ist eine Voraussetzung für die Rückfederungskontrolle.
Anwendung der intelligenten Biegekompensationstechnologie
- Integration der intelligenten Biegekompensationstechnologie (ATC) mit Echtzeit-Druckmessung zur Korrektur der Biegetiefe in Echtzeit.
- Es ist in der Lage, den Größenfehler zu korrigieren, der durch Änderungen der Streckgrenze verschiedener Blechchargen entsteht, sodass es auf flexible Anpassungsprobleme bei kleinen Chargen reagieren kann und tatsächlich die Größenkonsistenz von Herstellung dünner vs. dicker Bleche. Es kann auch gewährleistet werden, dass die Maßhaltigkeit der Blechfertigung den Standards entspricht.
- Während der Massenproduktion kann die Rate der Einhaltung von Normen durch Winkelabmessungen auf 99,7 % erhöht werden, verglichen mit 82 %, die bei herkömmlichen Verfahren erreicht werden.
Die Rückfederungssteuerung bestimmt direkt die Montagegenauigkeit von Präzisionsprodukten. Sie können Produktzeichnungen einreichen, um eine kostenlose Bewertung des Rückfederungsrisikos bei der Herstellung dünner oder dicker Bleche zu erhalten, wobei leitende Ingenieure gezielte Biegekompensation und Vorschläge zur Prozessoptimierung bereitstellen.

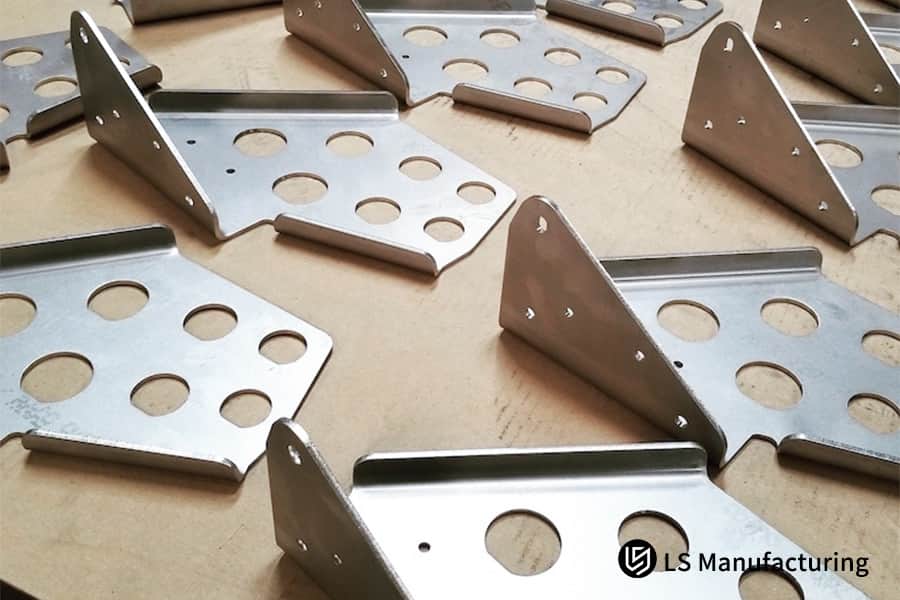

Abbildung 2: Präzisionsblechhalterungen mit verschiedenen Lochmustern.
Warum erfordert eine Diagrammnummer mit geringerem Durchmesser deutlich größere Biegeradien, um strukturelle Mikrorisse zu vermeiden?
Leitfaden zur Blechdicke besagt, dass bei Blechen mit einer Dicke von 7–14 Gauge, wenn der innere Biegeradius weniger als das 1-fache der Blechdicke beträgt, die Zugspannung auf der äußeren Schicht des Blechs höher ist als die Zugfestigkeitsgrenze des Materials, was zur Bildung von Mikrorissen entlang der Biegekante führt. LS Manufacturing verwendet die Dickblechregel von Rmin 1,5 t, um die langfristige Ermüdungslebensdauer der schweren Strukturkomponenten aufrechtzuerhalten.
Micro-Mechanical Thick Plate Bending Cracking
- Beim Biegen dicker Platten nimmt mit zunehmender Plattendicke die Dehnung der äußeren Fasern zu und es ist sehr wahrscheinlich, dass die Materialgrenze überschritten wird Dehnung nach Bruch. Entsprechende kritische Werte finden Sie im Leitfaden zur Blechdicke, der einen typischen Fall des Bruchmechanismus bei der Blechfertigung darstellt.
- Korngrenzendefekte sind die wahrscheinlichsten Stellen, an denen der Bruch im Spaltungsbruchmechanismus beginnen kann, und die Bruchfläche entlang des Biegegrats ist das Hauptmerkmal.
- Wenn Mikrorisse wechselnden Belastungen durch Öffnen und Schließen der Risse ausgesetzt werden, wird das Risswachstum beschleunigt, was schließlich zum plötzlichen Bruch der Strukturkomponenten führt. Die wissenschaftliche Auswahl von Blechdicken kann eine Maßnahme sein, um dieses Risiko auf ein Minimum zu reduzieren.
Methoden zur Kornrichtungs- und Layoutoptimierung
- Wenn bei der Herstellung die Maserung des Blechs parallel zur Biegelinie verläuft, ist die Wahrscheinlichkeit der Rissbildung in den dicken Blechen im Durchschnitt mehr als dreimal.
- Multi-Layout-Algorithmen, die ermöglichen, dass die Biegelinie einen Winkel von 45° oder 90° mit der Faserrichtung bildet, können die Wahrscheinlichkeit von Rissen erheblich verringern. Dies ist die standardmäßige Optimierung der Blechfertigung, die bisher von Ingenieuren der Blechfertigung praktiziert wurde und die Kornorientierungsmerkmale der Blechfertigung voll ausnutzt.
- Mit dieser Optimierung kann die Ermüdungslebensdauer der Maschinenhalterungen um bis zu 300 % erhöht werden.
Unter dem Strich ähnelt dies dem Biegen eines Holzbretts, wobei das Biegen entlang der Faserrichtung anfälliger für Risse ist, während das Biegen quer zur Faserrichtung größeren Verformungen standhalten kann.
Wie kann man den langfristigen ROI der Blechfertigung für Rahmengehäuse für medizinische Geräte bewerten?
Der grundlegendste Aspekt bei der Ermittlung des ROI der Blechherstellung von Schränken für medizinische Geräte ist die rationale Auswahl der Blechdicke: 11-Gauge-Bleche als tragender Hauptrahmen, der Erdbebensicherheit gewährleistet, plus 20-Gauge-Dünnbleche als äußere Abdeckung Paneele können das Gesamtgewicht um 25 % reduzieren und dadurch die Kosten für die Luftlogistik senken.
Aufschlüsselung der Lebenszykluskosten
- Anfängliche Herstellungskosten: Dazu gehören die Kosten für die Verarbeitung, Oberflächenbehandlung und Prüfung der Rohstoffe, die zusammen 40 % der gesamten Lebenszykluskosten ausmachen. Diese Herstellungskostenkomponente ist die grundlegende Eingabe bei der ROI-Berechnung der Blechfertigung und eines der Hauptelemente der Lebenszykluskosten der Blechfertigung.
- Logistik- und Lagerkosten: Eine Reduzierung des Gesamtgewichts der Waren um 10 % bedeutet häufig eine Reduzierung der internationalen Luftfrachtkosten um etwa 12 %.
- Betriebs- und Wartungskosten: Leichtere Strukturen durch Reduzierung der Dicke können auch die Gerätebelastung verringern, was zu einer Verringerung des Wartungsbedarfs über einen langen Zeitraum führt. Dieser Aspekt wird bei herkömmlichen Kostenschätzungen für die Blechdicke häufig vernachlässigt.
Ansätze zur Berechnung der Vorteile der Wandstärkenoptimierung
- Verwenden Sie die Software zur Finite-Elemente-Analyse (FEA), um verschiedene Lastszenarien zu simulieren und Möglichkeiten zur Reduzierung der Dicke in nicht tragenden Abschnitten zu finden und gleichzeitig die strukturelle Integrität und Steifigkeit beizubehalten.
- Die Verarbeitungszeit dünner Sandwichstrukturen ist tatsächlich länger. Still, the resulting savings in transportation and energy costs are sufficient to cover the initial disadvantage within 12 months. Professional sheet metal fabrication companies can provide thorough calculation models and assistance that covers the implementation of solutions for weight optimization in sheet metal fabrication.
- For expensive medical equipment, the use of a combination of both thick and thin sheet metal fabrication can increase the total lifecycle Return on Investment (ROI) by over 22%.
Lifecycle cost optimization can significantly improve the long-term profitability of projects. You can provide the equipment's weight and transportation scenario parameters, and we will calculate the lifecycle ROI for different sheet metal thickness cost options free of charge to find the optimal wall thickness combination.

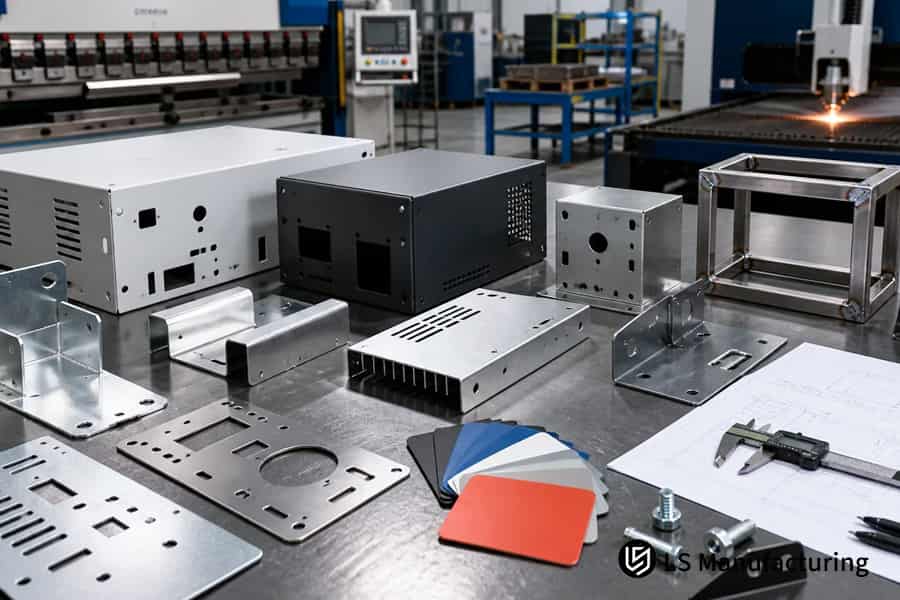

Figure 3: Various sheet metal enclosures and brackets on a workbench.
What Strict Welding Methodology Updates Are Vital For Heavy Machinery Parts Utilizing 7 To 14 Thick Gauge Blanks?
At sheet metal fabrication service for heavy-duty sheet metal parts, In particular for heavy engineer structural parts over 11 Gauge, a multi-pass pulsed MIG welding process using a V-groove beveling is necessary plus preheating at 150℃ to avoid welding defects such as lack of fusion and intergranular corrosion.
Welding Groove and Preheating Specifications for Thick Plates
Many purchasers, when designing heavy structural components with the factory, stress most about structural failures resulting from internal weld defects.
As the ISO 5817:2023 clearly states in its rules: welds in load-bearing structures must be free from defects like lack of fusion and cracks.
To implement this standard to the letter, we have made this process specifications:
- Structural components made of carbon steel and stainless steel with a thickness more than 3mm require a 30°-45° V-groove metalcoating to be machined before welding to allow sufficient penetration. This is a basic process requirement for qualified sheet metal fabrication service that meets the general specifications of sheet metal fabrication beveling standard.
- For steel having a carbon equivalent of more than 0.4%, preheating to 100-150℃ before welding is necessary to slow down the cooling rate and prevent hardening.
- We operate a fully automated robotic laser beveling machine for processing, which can limit the beveling angle error to ±1°. The specific beveling angles may be consulted from the corresponding recommended values in the sheet metal thickness guide.
Solution for Welding Quality Non-Destructive Testing
- We check all load-bearing welds by radiographic testing (RT) or ultrasonic testing (UT) to guarantee 100% penetration.
- Metallographic examination is carried out on critical stress areas to confirm that the weld grains do not exhibit abnormal coarsening. This is a vital quality control practice in high-end custom gauge sheet metal service, thoroughly implementing sheet metal fabrication nondestructive testing standards.
- Our thick plate welding first-pass yield rate is continually beyond 99.2%, which is Really higher than the industry average of 92%.
At its simplest, this is the one example is joining thick wooden boards, before gluing, the edges have to be bevelled to make sure the internal surfaces are fully joined adherence and to ward off the risk of delamination. There has also to be an inspection that no one internal gaps exist.

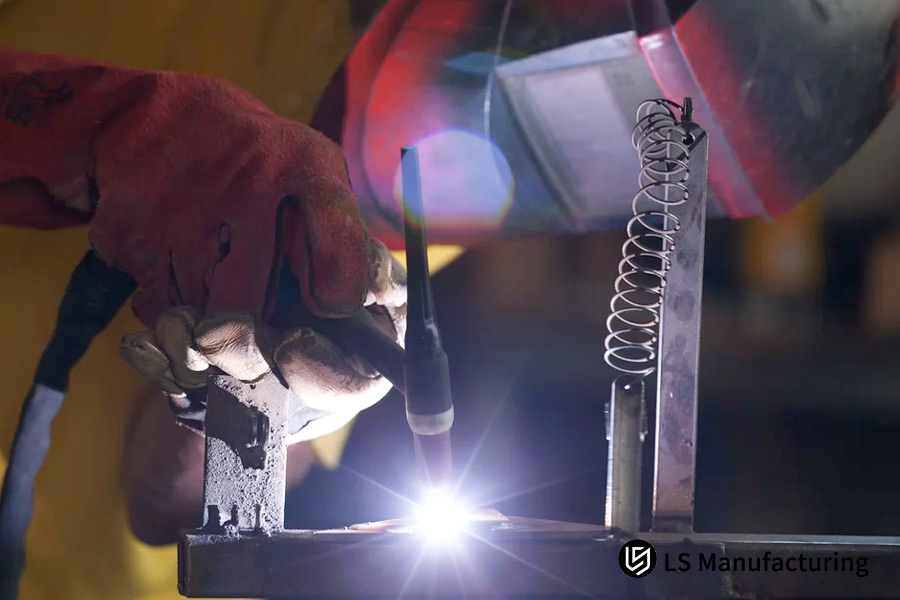

Figure 4: Worker welding a metal structure with bright sparks.
How To Eliminate Tolerance Stack-Up Bottlenecks During The Final Assembly Of Interlocking Enclosures?
In custom gauge sheet metal service, not to mention various thickness tolerance of sheet metal (normally 0.2mm) leads to mismatch of assembly holes when dealing with multi-layer stacked parts. LS Manufacturing unveils a 3D tolerance full-dynamic simulation software to be used at the prototyping stage to fix the interlocking and meshing gaps, guaranteeing 100% error-free assembly of mass-produced custom chassis at the final assembly line.
Comparison of Standard Thickness Tolerances for Commonly Used Metal Sheets
| Material | Standard | Sheet Size | Thickness Tolerance (mm) | Tolerance Percentage |
| Low Carbon Steel | Manufacturer's Standard | 16 Gauge | ±0.10 | 6.6% |
| Low Carbon Steel | Manufacturer's Standard | 11 Gauge | ±0.15 | 5.0% |
| Aluminum Alloy | Brown & Sharpe | 16 Gauge | ±0.08 | 6.2% |
| Stainless Steel | ASTM A480 | 20 Gauge | ±0.12 | 10.3% |
Core Sources of Tolerance Accumulation
- Sheet metal thickness tolerance can cause a direct impact on bending height and volume change of the stacked parts. This is the main issue for tolerance design in preparation for custom gauge sheet metals and why of sheet metal fabrication tolerance stackup.
- Tiny deviations on every layer will pile up when you are putting together multiple parts. Eventually, this leads to misaligned holes and failure in assembly.
- Fixed tolerance design of the old-fashioned kind overlooks material changes and causes the whole lot to be outside the limits of tolerance, which is a problem for batch production basically. Sheet metal thickness guide includes reference to typical values of tolerance ranges.
Dynamic Tolerance Design Method
- At the project initiation stage, DFM team converted fixed tolerance zones into dynamic tolerance designs that consider material fluctuations.
- The use of 3D tolerance simulation software made it possible to foresee assembly clearances under different sheet thickness deviations and mating dimensions were adjusted in advance.
- The new method brought about not only a raise in the first-pass yield of the chassis assembly from 85% to 100% but also completely removed the need for on-site rework, has efficiently improved overall sheet metal fabrication ROI, and has greatly up sheet metal fabrication assembly yield.
Case Study: How LS Manufacturing Optimized 12 Gauge Stainless Steel Laser Cutting and Bending for an EV Battery Medical Cooling Enclosure？
Customer Challenges
During the development of a smart trackless AGV chassis, the R&D team ran into a technical roadblock for the purchase of power battery bracket assemblies.
This was because the original supplier only used 11-gauge stainless steel for laser cutting and traditional bending methods but did not consider the springback angle of the high-hardness stainless steel (which was actually about 6.5°). As a result, since the holes got increasingly misaligned in a large batch of structural parts, the first-pass yield for the overall assembly got down to less than 72%.
On top of that, the welds that had a lot of tensile stress were not heat-treated, so when the 50G acceleration impact test was carried out, fatigue microcracks appeared at the edges of the welds, this way causing the project to be at risk of delay and penalties.
LS-Fertigungslösung
LS Manufacturing senior DFM engineers' intervention led to a comprehensive technical overhaul.
- Using a tensile test machine, the team determined the real yield strength and hardness (HRC 32) of this stainless steel batch, and this way the bending deduction was recalculated. Accurate metal sheet fabrication material testing anchored the process essentials.
- In an advanced fully automated five-axis CNC bending machine, a custom-built Wila pneumatic compensation lower die was installed, which changed the inner bending angle from R1.5 to R4.5 thereby freeing the tensile stress on the bend's outer layer.
- Welding was improved by incorporating high-power robotic fine cold laser welding plus an argon-filled double-sided shielding process. This limited the heat input per welding pass to no more than 0.5 kJ/mm, so avoiding grain growth in the heat affected zone.
Ergebnisse und Wert
Following two microscopic metallographic inspections and 100% laser 3D scanning (CMM) dimensional confirmations, 500 sets of cold-formed thick plate structural parts were found with zero defects in assembly, besides all dimensions remained locked within ±0.10mm, way beyond 0.38mm industry standard, thanks to strict sheet metal fabrication inspection standards.
Battery bracket aced military-grade 100-hour triaxial high-frequency random vibration and fracture limit tests in the first go. The overall product assembly time was cut down by 40%, and the whole supply chain return on investment increased by 32% resulting in the customer immediately making an additional long-term strategic supply order.
The forming of complex thick plate precision structural components requires optimization of the entire process. You can upload detailed drawings and technical requirements to get a customized solution and accurate quote, maximizing the ROI of your sheet metal fabrication project.
FAQs
Q1: In the precision sheet metal processing stage of medical equipment prototype development, what are the key differences in core structure performance between thin and thick sheet metal products?
Thin sheets (16-24 Gauge) achieve their bending stiffness by the geometric cross-section formed by bending, so, they are very susceptive to local instability. Then again, thick sheets (7-14 Gauge) are able to carry heavy loads due to their yield strength and thickness, they have much greater fatigue limits and mechanical impact resistance compared to thin sheets.
Q2: What effects do changes in the material have on the physical thickness in the standard sheet metal thickness tables?
The same gauge number will mean different actual physical thicknesses for different materials. For instance, the nominal thickness of 16 Gauge carbon steel is 0.0598" (1.52mm), whereas aluminum alloy of the same grade is only 0.0508" (1.29mm). Clear absolute tolerance zones should be specified when ordering.
Q3: What is the underlying cause of a high spoil rate when processing 24-gauge ultra-thin sheet metal panels through traditional TIG welding?
24-gauge (about 0.6mm) ultra-thin sheets have very low local heat capacity. The arc energy of traditional TIG welding easily surpasses the melting point, which leads to perforation or grain coarsening and distortion. That means, pulsed micro-beam plasma welding or cold laser welding methods are required.
Q4: When manufacturing customized electronic product components that are frame-like, which sheet metal thickness offers the best overall cost-effectiveness?
For total life-cycle cost, 16-gauge (about 1.5mm) is the break-even point of stainless steel and carbon steel chassis in the aspect of cost-effectiveness. It is rigid enough to remove the need for anti-deformation fixture costs and at the same time it is very efficient for CNC high-speed cutting.
Q5: Can suppliers provide customized sheet metal services that achieve precision tolerance of 0.05mm for 11-gauge steel sheets?
Standard single-bending operations will not be able to deliver this level of precision. For instance, running key assembly surfaces and pin holes through a secondary precision milling process with a CNC gantry milling machine after laser cutting can control the core tolerance of an 11 Gauge structural component within ±0.02mm. Submit your drawings if you want a solution and a quotation.
Q6: What specific activities should be carried out to enhance investment returns when ordering custom pre-punched thin sheets from professional manufacturers?
In fact, carrying out the punching and layout operations in parallel right at the stage of raw material coil leveling can very much eliminate the waiting time for individual parts to be punched on the subsequent high-power laser cutting machine. This can actually result in batch stamping efficiency being increased by 45%, and simultaneously mass production per-piece costs being optimized effectively.
Q7: What is the standard of the minimum inner bending radius when processing O-state fully annealed aluminum alloy thin sheets so that springback deformation can be avoided after forming?
Since O-state fully annealed aluminum alloys are free from the work-hardening residual stress, they exhibit a springback rate close to 0°. So, the minimum inner bending radius is able to be narrowed down to 1.0 times the sheet thickness. That makes them perfect for precision customization of complex curved shell products.
Q8: Why do high-end engineering projects worldwide not get the direct off-the-shelf sheet metal shells of general standard specifications?
The heat dissipation ducts and precise sensor clearances of non-standard motherboards will not be accommodated by general standardized shells. This results in on-site rework and polishing times being tripled. So, a full-process DFM customization service is a must to secure a high ROI for long-term flexible manufacturing.
Zusammenfassung
Choosing just the right sheet metal gauge in a precise manner involves the systematic integration of engineering and material properties, processes, and total lifecycle costs. Randomly referring to the general parameters without proper calculations might cause defects like warping, cracking, and tolerance challenges at the time of mass production. For years, LS Manufacturing has been engaged in multi-field processing, helping customers technically from the outset stress simulation of drawings to actual inspection before shipment and making sure that design is carried out accurately.
Not considering proper sheet thickness tolerance design might lead to the loss of the very first delivery profit in new projects. In case you are looking for 7-14 Gauge heavy-duty plate machining or 20-24 Gauge high-precision thin plate welding with the help of our experts, LS Manufacturing's technical team will be at your disposal.
Just a 3-minute effort after which you will have uploaded your 3D assembly drawings(.STEP,.IGS, or.DXF) and tolerance control specifications to our secure inquiry system, and among other things, you will receive a price quotation within 24 hours besides a free of charge DFM assemblability and bending crack risk evaluation report that the engineers with 10 years of experience are signing.
