LS Manufacturing의 엔지니어에 따르면 즉각적인 온라인 견적 도구는 소규모 배치 프로토타입 구매자가 매우 효율적인 프로세스를 얻는 데 도움이 될 것입니다. 그러나 이러한 구매자는 가격 프리미엄이 있다는 점과 기술적 심층 맞춤화를 원하는 경우 공급망 지원도 필요하다는 점을 기억해야 합니다. 장기 생산으로 이어지는 하드웨어 중대형 생산 주문에만 필요한 것은 아닙니다.

즉, 디지털 프로토타이핑은 빠른 설계 검증을 위한 훌륭한 도구입니다. 그러나 계속해서 대량으로 생산하려면 금속사 주조의 제조 품질을 보장하기 위해 프로세스를 제어하고 기술 수준에서 신뢰할 수 있는 파트너가 필요합니다. 표준화되었습니다.

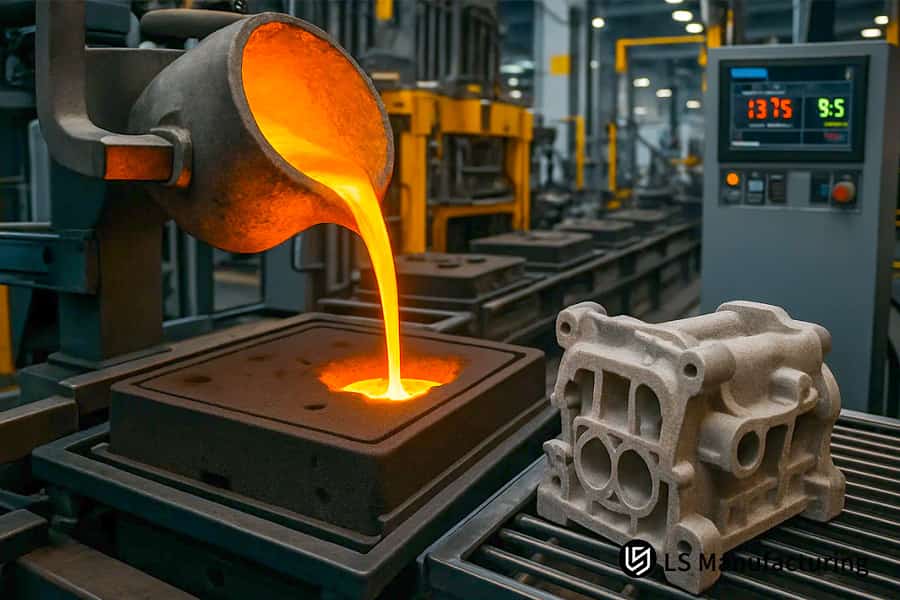

그림 1: 프레임에 완성된 하드웨어 주조 부품이 있는 용융 금속이 주조 라인의 주형으로 흘러 들어갑니다.

정밀 모래 주조 서비스는 어떻게 무거운 하드웨어 부품에 대해 안정적인 선형 공차를 달성할 수 있습니까?

최고의 주문형 정밀 사형 주조 서비스 제공업체 중 하나는 매우 단단한 사용을 선택하여 수지 첨가량(1.2%-1.5%)을 정확하게 제어함으로써 주조물이 안정적인 CT7 등급 블랭크 공차에 일관되게 도달하고 가공 변형 문제를 방지하도록 했습니다. 금형을 제작하고 CNC 가공 직전에 500℃~650℃에서 응력 완화 어닐링을 합니다.

핵심 프로세스 제어 매개변수

• 사형 주조 밀도: 금형 강성을 보장하기 위해 조인트를 90 이상으로 강하게 유지했습니다. 이 단계가 없으면 매우 엄격한 허용 오차 범위의 모래 주조가 불가능하고 구조적 모래 주조 제조를 위한 견고한 기반을 마련할 수 있기 때문입니다.
• 표면 모래 재질: 지르코늄 모래를 사용하면 표면 거칠기가 Ra 6.3μm에 도달하여 금형의 외부 연마에 멋진 느낌을 줄 뿐만 아니라 주조 공정이 더욱 심미적이고 구조적으로 정확해졌습니다.
• 수지 첨가: 맞춤형 하드웨어 모래 주조 및 고압 모래 주조 제조에 대한 국내 및 세계 표준 모두에서 강도와 가스 생성 간의 완벽한 균형을 제공하기 위해 수지는 항상 최소 및 최대 각각 1.2% 및 1.5%여야 한다는 점은 아무리 강조해도 지나치지 않습니다.
• 주입 온도: 주입 온도에서 +/-10℃ 범위를 유지하는 데 매우 주의하는 것은 일관된 제품을 생산하고 온도가 엄격하게 제어되지 않을 때 종종 큰 문제가 되는 주조 결함이 발생하지 않도록 하는 데 매우 중요합니다.

LS제조의 기준면 마킹 기술

LS제조는 업계의 일반적인 요구사항을 충족하는 것 외에도 한 단계 더 나아갑니다.

y는 다축 머시닝 센터와 결합된 레이저 마킹 기계를 사용하여 정밀 하드웨어에 있는 샤프트 구멍의 위치 공차를 0.02mm 이내로 제어하는 참조 표면 마킹을 수행합니다. 이 기술은 주조 블랭크에 세 개의 기준점을 레이저로 마킹하는 것부터 시작하여 처리 중에 시스템이 이러한 기준점을 실시간으로 스캔하여 공작 기계 오류 및 주조 변형을 자동으로 보정하고 결국 합금사형 주조 생산의 정확성을 매우 정확하게 향상시킵니다.

LS Manufacturing의 독점 문제 해결 팁: 중량 주조물을 가공한 후 치수 드리프트가 감지되면 먼저 거친 가공 후 응력 제거 어닐링 중 유지 시간이 충분히 길었는지 확인하십시오. 무게가 50kg을 초과하는 주물의 경우 업계 표준인 50mm 두께당 1시간 대신 두께 25mm당 1시간으로 유지해야 하며 이는 귀하가 신뢰할 수 있는 사형 주조 제조의 안정성을 성공적으로 지켜줄 것입니다.

전문 정밀 모래 주조 서비스로 정밀 공차 주조를 지속적으로 달성합니다. 견고한 하드웨어 부품에 대한 정밀 제조가 필요한 경우 당사 엔지니어에게 문의하여 무료 공정 타당성 분석을 받아보세요. 최고의 공차 제어 솔루션을 평가해 드리겠습니다.

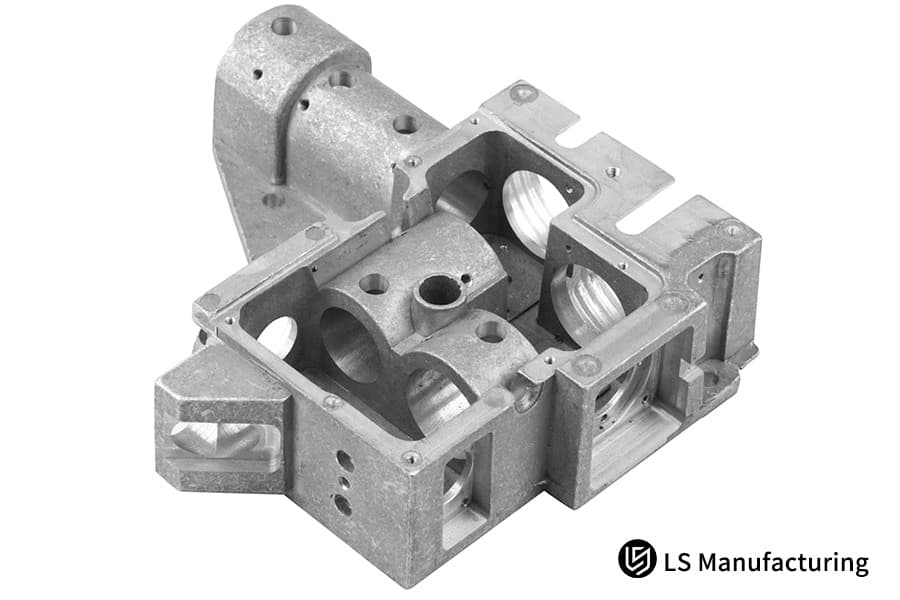

그림 2: 정밀 사형 주조 공정의 결과를 보여주는 다양한 중금속 하드웨어 부품.

해외 바이어가 맞춤형 제조 비용을 낮추기 위해 해양 모래 주조 서비스를 선호하는 이유는 무엇입니까?

중국에 있는 모래 주조 서비스를 이용하거나 잘 확립된 배송 경로를 이용하면 장치 하드웨어 비용을 25%-35%까지 줄일 수 있으며 동시에 해외 공장에서 인증된 IATF 16949 품질 관리 시스템의 도움으로 비용이 많이 드는 현지 생산을 보상할 수 있습니다.

전체 비용 구조 비교

중국 공급업체는 품질 표준이 동일한 수준으로 유지되는 경우에도 인건비 및 자재 비용 측면에서 유럽 및 미국 최고의 모래 주조 회사에 비해 큰 이점을 누리고 있습니다. 그 결과 대규모 기계식 사형 주조 제조 시 생산 비용이 크게 절감됩니다.

다중 캐비티 금형 및 린 가공 상각

LS Manufacturing은 효율적인 멀티 캐비티 금형 설계와 린 가공 공정을 통해 대량 생산 비용을 더욱 낮출 수 있습니다. 다중 캐비티 주조를 사용하면 단일 주조로 여러 부품을 생산할 수 있어 생산 효율성이 크게 향상됩니다. 신중하게 선택한 공구 경로와 절삭 매개변수를 사용한 린 가공은 가공 시간과 공구 마모를 줄여주며, 이로 인해 대량, 고강도 모래 주조 생산 주문에 적합한 방법입니다.

가까운 시일 내에 재료비, 성형비, 열처리비, 마무리 인건비 및 국제 물류 LCL(Less than Container Load) 해상 운송 비용을 포함한 세부 비용 계산 모델을 발표하여 지출을 철저히 이해하고 다양한 에 대한 정확한 비용 회계를 제공할 예정입니다. href="https://www.lsrpf.com/blog/5-cost-advantages-of-sand-casting-aluminum-to-save-budget-for-your-project">기능성 모래 주조 제작 프로젝트.

해양 모래 주조 서비스는 해외 제조업체보다 훨씬 더 나은 가치를 제공합니다. 자세한 비용 비교 분석을 위해 귀하의 특정 프로젝트에 대한 무료 비용 계산을 제공할 수 있으며 24시간 이내에 투명한 항목별 견적을 제공해드립니다.

고압 맞춤형 하드웨어 모래 주조 실행 전반에 걸쳐 무결함을 보장하는 정확한 테스트 방법은 무엇입니까?

일반적으로 압력을 견디는 맞춤형 하드웨어는 선도적인 맞춤형 하드웨어 모래 주조 제조업체가 비파괴 테스트 매트릭스를 준비해야 합니다. 이 매트릭스에는 기밀성을 위해 3.0MPa의 가공 후 수압 또는 헬륨 압력 테스트와 함께 100% X선 검사, 자분 입자 검사(MT)가 포함되어야 합니다.

용해 단계의 품질 관리

LS 제조 온라인 지능형 결함 추적 시스템

LS제조는 이 기준을 능가합니다. 가공 후 좌표 측정기(CMM)를 사용하여 중요한 밀봉 표면의 형태 및 위치 공차의 절대값을 스캔하는 것 외에도 온라인 지능형 결함 추적 시스템을 개발했습니다. 이 시스템은 각 부품에 QR 코드를 태그하여 용융부터 최종 검사까지 모든 데이터를 저장합니다. 결함이 발견되면 특정 생산 배치 및 프로세스 매개변수를 즉시 추적할 수 있습니다.

간단히 이는 각 부품에 "ID 카드"를 부여하는 것과 같습니다. 모든 품질 문제의 원인을 쉽게 추적하여 제품 신뢰성과 일관성을 근본적으로 향상시키고 고품질 사형 주조 제조의 지속 가능성을 용이하게 합니다.

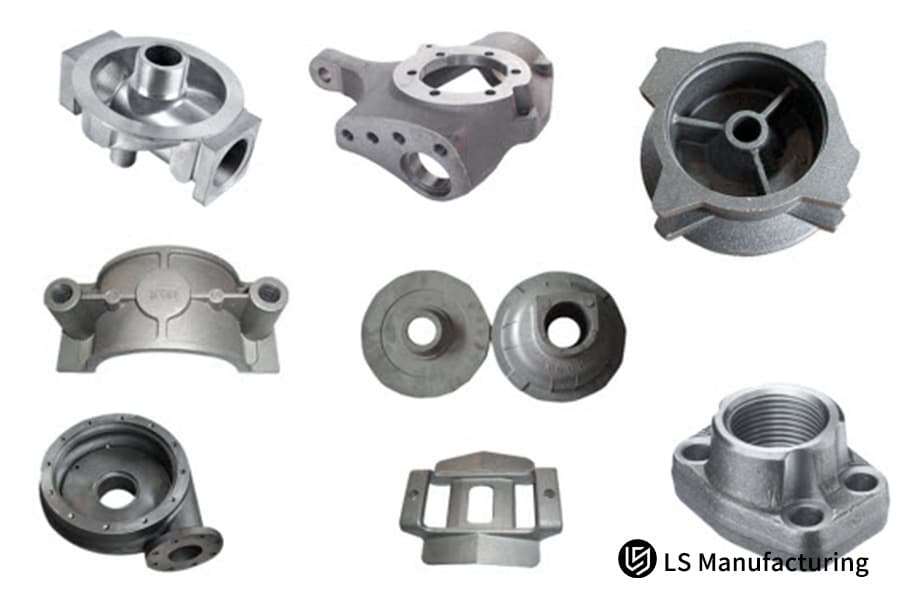

그림 3: 복잡한 디자인과 완성된 품질을 보여주기 위해 전시된 여러 개의 모래 주조 금속 부품.

전문 OEM 사형 주조 서비스는 내부 금속 수축을 제거하기 위해 게이팅 설계를 어떻게 최적화합니까?

전문 OEM 사형 주조 서비스는 라이저 설계 중 이상적인 응고 순서(얇은 벽에서 두꺼운 벽으로)를 결정하는 프로세스에 MAGMA5 주조 시뮬레이션 소프트웨어를 통합합니다. 게다가 이러한 조치를 국지적인 냉각과 결합하면 벽 두께가 고르지 않은 하드웨어 부품에서 발생하는 수축 결함을 거의 완벽하게 제거합니다.

과학적 게이팅 시스템 설계

• 단면적 비율: 1:2:1.5 개방형 게이팅 시스템이 구현됩니다. 이 게이팅 설계는 하드웨어 가공을 위한 사형 주조의 핵심 원리이며 다양한 유형의 정밀 하드웨어 주조에 광범위하게 적용할 수 있습니다.
• 충진 유량: 공기 정체를 방지하기 위해 유량 속도를 0.5m/s 미만으로 유지하도록 조절합니다. 이는 주조 다공성 결함을 줄일 뿐만 아니라 밀도가 더 높은 최종 제품을 생산하는 데 도움이 됩니다.
• 응고 순서: 벽이 얇은 부분에서 벽이 두꺼운 부분으로 순차적으로 응고되면 후자의 수축 결함이 제거될 뿐만 아니라 주조 공정이 전반적으로 최적화됩니다.
• 라이저 디자인: 모듈 계산을 통해 올바른 라이즈 크기와 할당이 발견되어 맞춤형 모래 주조 부품의 두꺼운 부분이 효과적으로 채워지는 동시에 주조 품질이 전반적으로 향상됩니다.

가공 여유 최적화

LS Manufacturing implements a total streamlining of the operations, with a part-by-part approach, to guarantee a minimum machining allowance of 1.5mm-2.5mm mainly during the CNC machining of valve seat threads and sealing grooves. This is to ensure that the layer being cut does not happen to be the loose casting core layer. Most manufacturers usually miss this point but it is actually one of the essentials for prevention of high-pressure leakage and that makes the stability of precision castings noticeably better.

High-quality OEM sand casting service efficiently solves casting shrinkage cavities. If you have casting needs for parts with complex wall thicknesses, you can obtain a free DFM manufacturing feasibility assessment, and we will optimize the gating and riser design and machining allowances for you.

Figure 4: Professionally sand-cast hardware parts, noted for their smooth surfaces and dimensional accuracy.

Why Is LS Manufacturing The Best Manufacturer Providing Sand Casting For Hardware Machining To Prevent Pressure Leakage?

LS Manufacturing is one of the largest, most advanced precision hardware manufacturers in China. Embodying the combination of sand casting for hardware machining, LS Manufacturing has adopted a unique "oxygen-enriched dual-melting method" with 100% pressure helium inspection in its sand casting service for hardware machining. The microscopic porosity leakage rate of finished hardware under ultra-high pressure (35 MPa) is practically lowered to 0% with this method.

Digital Collaborative Pipeline Advantages

We all know casting blanks and CNC machining are separate processes, So this can easily cause part scrap due to the porosity being exposed during finishing. Though, LS Manufacturing has made an industry-leading digital collaborative pipeline. From the project initiation stage, casting engineers and machining engineers design together, so that a precision sand casting service and machining processes are perfectly matched which leads to integrated precision casting production.

Exclusive Process Details

Which Secondary Machining Setup Helps Custom Sand Cast Parts Hit Repeatable Precision Limits Under Five Microns?

For sand castings, a secondary precision machining option, which is, doing multi-face precision milling and boring in just one setup on a large, rigid horizontal machining center (HMC), is the main reason for finished custom sand cast parts to have repeatable axial tolerances on the 5-micron (0.005mm) level.

Tool and Cutting Parameter Optimization

• Tool Material: Post-machining of tight tolerance sand castings using PCD diamond or cubic boron nitride (CBN) tools is a very good choice as these two materials meet ultra-precision machining requirements.
• Cutting speed: The speed can be increased to the 150-200 m/min range which will yield better the machining efficiency without losing the cut accuracy.
• Feed rate: The feed rate is lowered to 0.05-0.1 mm/tooth which helps in cutting vibration reduction and also protects the surface of precision castings.
• Depth of cut: It is monitored at the level of 0.1-0.2 mm during finishing to meet final accuracy requirements of precision sand casting service and to keep micron-level tolerances accurately.

Secondary aging heat treatment process

In rough machining, LS Manufacturing and its partners has created a secondary aging heat treatment process. A 0.2 mm machining allowance is left after rough machining, followed by a low-temperature aging treatment at 200℃ for 4 hours, and then finishing. This treatment method removes dislocations caused cutting rough machining and the after effect of releasing stress during machining is the highly improved dimensional stability and machining of high precision sand cast parts.

In a nutshell, this is like giving the part a "deep relaxation, " so it can fully release internal stress before finishing and, at the same time, ensuring the stability of dimensions for a long time, which also effectively lengthens the life of the precision sand-cast hardware.

Case Study: How Did LS Manufacturing Eliminate Hydraulic Manifold Warping Using An Integrated Tight Tolerance Sand Casting Workflow?

LS Manufacturing was able to enhance the machinability of the high-performance hydraulic manifolds in a tailored project. As a result, the deformation rate of the machining part was decreased from 14.2% (per last account of a previous provider) to nil, whereas the airtight pressure limit was raised to 35 MPa by consolidation of tight-tolerance sand casting with CNC machining.

Customer Dilemma

A major European company specializing in industrial hydraulics was in a jam with the manifolds supplied by its previous supplier. The manifolds were riddled with internal sand holes, micro-cracks appeared under pressure testing (25 MPa), there was oil leaking, and also warping deformation of the sealing surface (0.08 mm) occurred due to residual casting stress uninstalling during CNC milling of internal flow channels.

Assembly pass rate was less than 85%, which had a serious negative effect on production. The customer needed 500 manifolds monthly but due to high scrap rate, there was a resulting monthly loss of over $50,000 which is a typical drawback of sand casting mass production.

LS제조솔루션

LS Manufacturing starting point was reassessing of gating and riser system with the aid of MAGMA5 simulation software. The temperature of the melt was in a constant range of 1380℃±10℃ to keep grain refinement consistent and chromite chills were placed below the critical sealing surfaces. After that CNC machining continued with a 'three-roughing, two-finishing' process to locally tackle the issues of deformation and leakage in high-pressure castings.

결과 및 가치

The revision in the process resulted in the internal X-ray test showing castings free from defects of ASTM E155 Class 1 level standard. The flatness of sealing surface was constantly controlled within 0.005mm and 100% of them passed the 35MPa high-pressure helium pressure bubbling test. The customer's overall hardware procurement and processing scrap costs decreased by 32%, and the delivery time was shortened by 18 days. This valve block has achieved zero batch quality complaints for three consecutive years, achieving a benchmark effect for high-end sand casting mass production.

LS Manufacturing's precision sand casting process can eliminate casting deformation and leakage. If you are also facing similar challenges in manufacturing hydraulic components, you can send your drawings immediately to obtain a customized solution, and we will reply to you within 24 hours.

FAQ

Q1: What are the primary metal alloy options available for a custom hardware sand casting service?

Our custom sand casting service covers a wide range of metal materials, primarily including ductile iron (such as QT450/QT500), gray cast iron (HT250/HT300), aluminum alloys (A356, AlSi10Mg), and copper alloys such as brass and bronze, perfectly matching various industrial needs from high-strength transmission components to corrosion-resistant fluid hardware.

Q2: Can top sand casting companies guarantee an as-cast surface roughness smooth enough to bypass CNC milling?

Although using top-quality resin sand and zirconium sand can optimize the surface roughness of the blank to Ra 6.3μm-Ra 12.5μm, for tight-tolerance hardware with stringent sealing, bearing seat fits, or sealing surface requirements, subsequent CNC precision milling, precision turning, or grinding is still necessary to achieve the specified engineering fit precision.

Q3: How does LS Manufacturing calculate the initial tooling cost and piece price for custom sand cast parts?

LS Manufacturing's cost quote consists of two parts: A one-time mold/core box fee (depending on the choice of wooden mold, aluminum mold, or 3D printed sand mold), a per-piece cycle processing price based on part weight, material grade, molding time, CNC machining time, and non-destructive testing requirements. We typically provide a transparent itemized quote within 24 hours.

Q4: What is the minimum allowable wall thickness for aluminum hardware when tight tolerance sand casting is performed?

In case of aluminum alloy high-precision tight tolerance sand casting, the minimum design wall thickness that can be recommended is not less than 4.0mm. Using fluid simulation technology for optimization, the wall thickness of special local structures can be reduced to 3.0-3.5mm, so successfully preventing casting defects like incomplete filling and porosity.

Q5: Why would stress relieving heat treatment be a must for custom hardware sand casting with precision machining?

During cooling and rough machining, sand castings develop a lot of internal stress. If stress-relieving heat treatment is not done, parts may undergo dimensional creep and tolerance deviations when they are used later. This will not only result in loss of machining accuracy but also the operational stability of precision hardware will be entirely compromised.

Q6: How can we check if there are unseen sub-surface blowholes within sand casting for hardware machining before high-speed cutting?

Just before finishing, we combine industrial X-ray real-time imaging with ultrasonic testing to thoroughly investigate the key machining areas of the casting for any hidden subsurface blowholes. This helps prevent any defect that might be exposed after finishing and so impacts time and material waste.

Q7: What is the usual minimum order quantity (MOQ) needed to get a very competitive price from an OEM sand casting service?

Through the use of 3D printing moldless technology, prototype samples can be obtained starting from just one piece. With the conventional mold-making mass production method, a minimum order of 100 pieces is advised to adequately allocate mold and process costs and to secure a more competitive customized quote.

Q8: How can procurement engineers in different parts of the world easily check the quality control standards of an offshore sand casting service?

Procurement engineers have the option to see if the factory has official qualifications, ask for test reports of different kinds, and audit the first piece from a distance. You can upload drawings directly, get quotations, and at the same time efficiently check the set of quality control standards for offshore sand casting services.

요약

Traditional widespread sand casting methods in the high-end industrial hardware manufacturing sector can hardly meet the upgraded quality requirements of precision machining, strict tolerances, and high-pressure airtightness anymore. If you examine the world's top casting suppliers, you will see that their main competitive advantage is the combined & integrated collaborative capabilities of casting process simulation and high-precision CNC machining.

Through effective metallographic processes, scientific stress relief treatment, and high-rigidity tooling, LS Manufacturing only work at eliminating casting defects from the source plus measuring dimensional accuracy, resulting in the OEM customers' relief from the problems of poor quality blanks and high scrap rates in machining.

Do you want precision metal castings like hydraulic valve blocks, gearbox housings, etc. customized and are searching for the top suppliers to upgrade your business? Be cautious about the high finishing scrap rates potentially eating up your project profits.

Uploading your 3D step/igs drawings together with the 2D technical standards including the tolerance requirements to LS Manufacturing's proficient team shall be your next step. The experienced B2B casting and machining engineers at our end shall offer you a detailed technical solution that is closely related to DFM manufacturing feasibility assessment, and a transparent price quotation within 24 hours. You may contact us via our online customer service system or send an inquiry straight to our official engineering support email address to carry on your one-stop high-precision metal machining upgrade journey!
