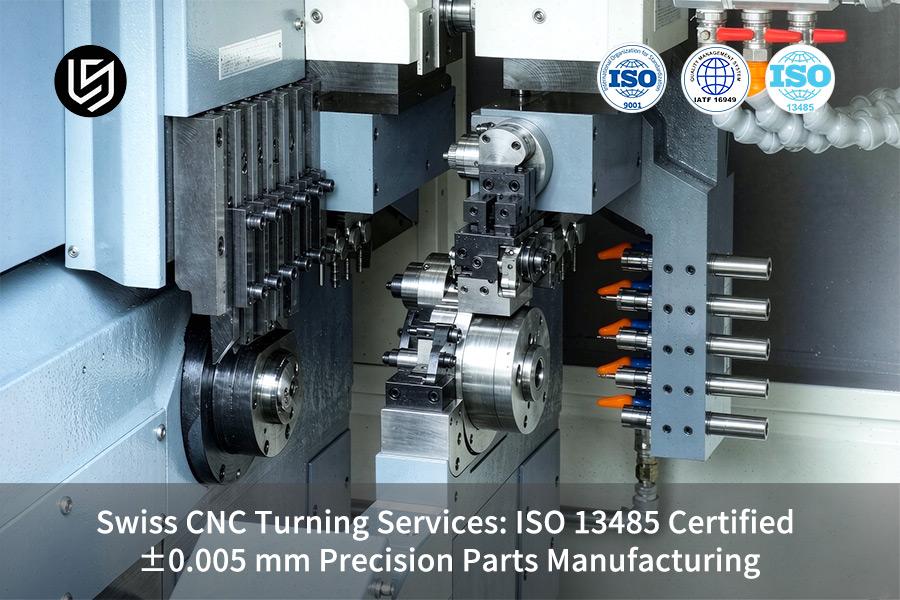

스위스 CNC 선삭 서비스: ISO 13485 인증, ±0.005mm 정밀 부품 제조

스위스 CNC 선삭 서비스 는 높은 종횡비의 소형 샤프트에서 공작물의 변형을 방지하는 정밀 가공 솔루션입니다.

LS Manufacturing은 ISO 13485 인증을 받은 스위스식 정밀 가공을 통해 2차 연삭 없이 ±0.005mm의 반복 정밀도와 22.5%의 비용 절감을 달성합니다.

스위스 터닝 방식 vs. 기존 방식: 정밀도 및 성능 비교

아래 표는 스위스식 CNC 선반 가공과 기존 방식의 CNC 선반 가공을 6가지 엔지니어링 치수에 걸쳐 비교합니다.

길이와 직경 비율이 큰 정밀하고 길며 복잡한 부품의 경우, LS Manufacturing의 스위스 터닝 서비스는 조립 문제를 해결하고 공급망 프로세스의 사이클 타임을 간소화하는 데 도움이 될 수 있습니다.

핵심 요약

• 정밀 공차 보장: 9축 이중 스핀들 스위스형 선반을 사용하여 의료용 샤프트의 중요 직경 공차를 항상 목표 공차로 유지하며, 가공 표면 조도는 Ra 0.4 마이크론 으로 최소화합니다.
• 공급망 비용 절감: 선삭-밀링 통합 가공을 통해 여러 번의 설정 작업을 없애고 한 번의 설정으로 생산이 가능해지므로 리드 타임이 18일에서 11일로 단축되고 단위 비용이 거의 25% 절감됩니다.

• 의료 규정 준수 완벽 통합: 모든 제조 공정은 ISO 13485 의료기기 품질 관리 시스템을 준수하며, 모든 배치에는 0.0009mm 의 측정 정확도를 자랑하는 Zeiss CMM 검사 인증서가 제공됩니다.

스위스 CNC 선삭 서비스란 무엇이며, 어떻게 ±0.005mm의 정밀도를 달성하는 것일까요?

스위스 CNC 선삭 서비스 는 가이드 부싱을 사용하여 절삭 부위에서 봉재를 정확하게 지지함으로써 절삭력으로 인한 휨을 방지하는 고정밀 가공 공정으로, ±0.005mm의 정밀도를 자랑하는 CNC 부품을 생산합니다.

LS Manufacturing의 9축 트윈 스핀들 스위스 머신은 열 보상과 마이크론 수준의 공구 사전 설정을 통해 20:1을 초과하는 길이 대 직경 비율을 달성합니다.

가이드 부싱이 처짐을 제거하는 방법

고정밀 CNC 선삭 가공 시, 스핀들은 가이드 부싱을 통해 봉재를 밀어내고 공구는 지지대에서 불과 1mm 이내의 정밀도로 절삭합니다. 가이드 부싱은 절삭 공구로부터 1mm 이내의 범위에서 봉재를 지지하여 가늘고 긴 부품의 휨 현상을 방지합니다. 스위스 맞춤형 CNC 선삭 가공은 2차 연삭 작업 없이 이러한 정밀도를 달성합니다. 다시 말해, 가이드 부싱은 절삭 공구와 함께 움직이는 지지대 역할을 하여 봉재의 휨을 방지합니다. 이것이 바로 길고 가는 부품에서 ±0.005mm의 정밀도를 가능하게 하는 비결입니다.

열 보상 및 공구 사전 설정

CNC 선삭 가공 공정 에서 사용되는 열 센서는 장시간 의료 작업 중 스핀들 및 환경적 변동을 상쇄하는 데 사용됩니다. 마이크론 수준의 프리세터는 초기 변동을 제거하고 배치 전체에 걸쳐 치수를 안정화하며 불량품 발생을 방지합니다 .

표면 마감 및 공정 통합

스위스 CNC 선삭 가공은 적합한 장축 부품에 Ra 0.4 μm의 표면 정밀도를 직접 제공합니다. 소구경 CNC 선삭 가공을 통해 연삭 작업을 피하고, 생산 시간을 단축하며, 의료 및 계측 기기 분야에서 요구되는 높은 동심도를 보장합니다.

핵심 요약

• 길이 대 지름 비율이 15:1보다 큰 부품은 스위스 CNC 선삭 가공 서비스를 이용하십시오.
• 장시간 생산 작업 중에는 작업장 온도를 ±1°C 이내로 유지하십시오.

데이터 출처: LS Manufacturing 2025–2026 자동화된 DFM 3D/2D 도면 분석 로그(프로젝트 번호 MED-2026-8842, 샘플 크기 >1,200).

의료용 정밀 부품 생산에 ISO 13485 인증 CNC 선삭이 필수적인 이유는 무엇일까요?

ISO 13485 인증을 받은 CNC 선삭 가공 은 의료기기 부품의 기본적인 품질 관리 요건으로, 이식형 부품의 모든 배치에 걸쳐 100% 추적성과 문서화된 검증을 보장합니다.

임플란트 부품의 공차에서 0.005mm 의 오차만 발생해도 전체 로트가 불량품이 될 수 있습니다. 따라서 LS Manufacturing은 ISO 10993 규격을 준수하는 의료용 절삭유를 사용하고, Zeiss CMM을 이용하여 100% 정밀 검사를 실시합니다(길이 측정 최대 허용 오차(MPEE) = 0.0009mm).

ISO 13485 관리점이 선삭 공정과 만나는 지점

공급업체 자격 심사는 장비뿐만 아니라 모든 하청 작업(부동태화 처리, 전해연마, 세척)까지 동일한 품질경영시스템(QMS) 하에 진행합니다. LS Manufacturing은 ISO 13485:2016 7.5.1항을 준수하기 위해 이식형 부품의 생산 기록을 기기 수명 기간 이후 10년 동안 보관합니다.

점검 게이트 및 표면 청결도

의료기기용 맞춤형 CNC 선삭 부품은 샘플링 방식이 아닌 자이스 CMM을 사용하여 100% 검사됩니다. 이는 단 하나의 뼈 나사나 앵커라도 허용 오차를 벗어나면 전체 배치 제품을 사용할 수 없게 될 수 있기 때문입니다. 가공 후에는 초음파 세척을 통해 절삭유 잔류물을 완전히 제거하여 ISO 10993의 세포독성 기준을 충족하고, 이후 부품은 라벨이 부착된 로트 단위로 포장됩니다. 원자재에서 완제품 포장에 이르기까지 ISO 13485 공정 흐름을 준수함으로써, 인증받지 않은 제조업체에서 발생하는 끝없는 재작업과 오염 문제를 방지합니다.

핵심 요약

• 의료용 정밀 CNC 선반 제조업체 로 인정받으려면 현재 유효한 ISO 13485 인증과 ANAB 인증을 모두 획득해야 합니다.
• 모든 주문은 100% CMM 검사와 로트별 자재 인증을 받아야 합니다.

자료 출처: ISO 13485:2016 의료기기 품질경영시스템, 7.5.1항 – 생산 및 서비스 제공 관리.

ISO 13485 CNC 선삭 규정 준수 가이드를 다운로드하여 로트별 재료 인증, 100% Zeiss CMM 검사 및 의료용 절삭유를 통해 이식형 부품의 ±0.005mm 공차를 보장하는 방법을 알아보십시오.

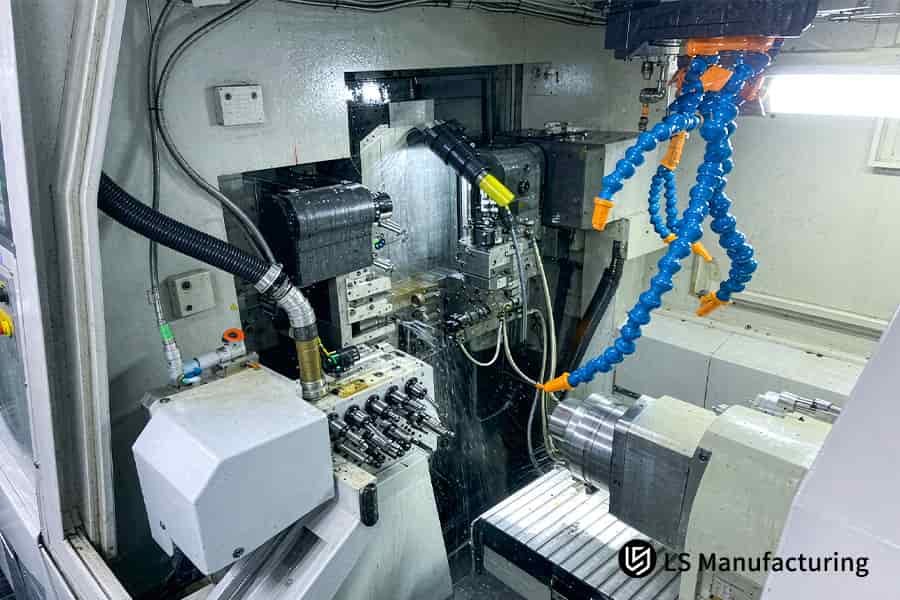

그림 1: 가이드 부싱 및 냉각수 호스가 포함된 맞춤형 스위스 CNC 선반의 내부 구조.

LS Manufacturing은 대량 주문 시 스위스 CNC 선반 가공 비용을 어떻게 절감합니까?

대량 생산을 위한 스위스 CNC 선반 가공 비용 절감은 효율적인 바 피드 성능, 비절삭 사이클 시간 단축 및 첫 번째 패스 성공률 향상에 기반합니다. 기존의 다중 설정 공정은 위치 오차 누적을 초래하여 14.2% 의 불량률을 발생시킵니다.

반대로, 이중 스핀들과 후방 가공 공구를 갖춘 스위스식 기계는 선삭, 밀링, 드릴링, 탭핑 및 절단의 자동 사이클을 한 번에 수행하여 재료를 가공합니다. LS Manufacturing에서는 DFM(제조 용이성 설계) 자동 분석 공구 경로 최적화를 통해 1,000개 이상의 주문에 대해 단가를 20% 이상 절감할 수 있습니다 .

1. 대량 생산 CNC 선반 가공은 각 사이클 동안의 유휴 시간을 40% 줄여주는 동기식 바 피드에서 시작됩니다.
2. 이 기계의 픽오프 기능은 작업자의 개입 없이 메인 스핀들에서 백워킹 스핀들로 부품을 이송합니다. — 정밀 CNC 선반 제조업체 만의 고유한 특징입니다.
3. 후면 가공 도구는 두 번째 스핀들에서 부품의 전면을 회전시키면서 동시에 부품에 구멍을 뚫고, 홈을 파고, 나사산을 냅니다.
4. DFM 분석을 통한 CNC 선삭 공정 최적화는 사용되는 재료 등급에 따라 이송 속도와 스텝오버를 자동으로 조정하여 가공 중 인서트 마모를 줄입니다.
5. 공정 중 검사는 제조 공정 중 공구 날의 편차를 감지하여 편차로 인한 불량품 발생을 방지합니다.
6. 이중 스핀들 선삭-밀링 통합으로 1,000개 이상 대량 생산 시 CNC 선삭 공정 비용을 절감 할 수 있으며, 각 제품 가격은 기존보다 22.5% 이상 저렴해집니다.

핵심 요약

• 가격 책정 전에 DFM 분석을 요청하여 부품 형상에 따라 생산 주기를 줄일 수 있는 방법을 찾으십시오.
• 제조업체가 라이브 백툴링이 장착된 이중 스핀들 스위스 터닝 머신을 사용하는지 확인하십시오.

맞춤형 스위스 CNC 선반 가공에 가장 적합한 재료는 무엇일까요?

Ti-6Al-4V 티타늄 합금, 의료용 316L 스테인리스강, 17-4PH, 그리고 PEEK 및 PTFE와 같은 엔지니어링 플라스틱은 맞춤형 스위스 CNC 선반 가공 에 사용하기에 이상적인 소재입니다.

견고한 가이드 부시와 70bar 고압 냉각 시스템은 티타늄의 낮은 열전도율 및 PEEK의 열 변형과 같은 문제를 해결하여 ±0.005mm 이내의 정밀도를 가진 CNC 부품을 생산할 수 있도록 합니다. LS Manufacturing은 ISO 286 공차 시스템을 사용하여 Ti-6Al-4V ELI 소재에서 Ra 0.4μm 의 표면 조도를 달성합니다.

가이드 부싱의 높은 강성은 최대 80m/min의 속도로 티타늄 CNC 선삭 가공 시 일관된 칩 제거와 공구 수명 연장을 보장하며, 이는 수술용 드릴 손잡이와 같은 의료용 정밀 CNC 선삭 부품 제조에 필수적입니다.

PEEK와 같은 엔지니어링 플라스틱은 열 제어가 필수적이며, 플라스틱 CNC 선삭 가공은 내장된 냉각 장치를 사용하여 용융 현상 없이 열을 즉시 제거합니다.

316L 및 17-4PH의 경우, 이 공정은 복잡한 CNC 선삭 형상 을 적절하게 처리하여 유체 제어 어셈블리에서 버 높이가 0.02mm 미만이 되도록 보장합니다.

핵심 요약

• 최상의 성능을 위해서는 프로그래밍 전에 재질에 맞는 절삭 매개변수( 속도, 이송 속도 등)를 요청하십시오.
• 장시간 작업 시 걸림이나 떨림을 방지하려면 재료의 팽창 계수를 기준으로 가이드 부싱의 적절한 간극을 확인하십시오.

데이터 출처: ISO 286-1 – 한계 및 끼워맞춤 시스템(구멍 및 축 공차 기준에 대한 ISO 시스템).

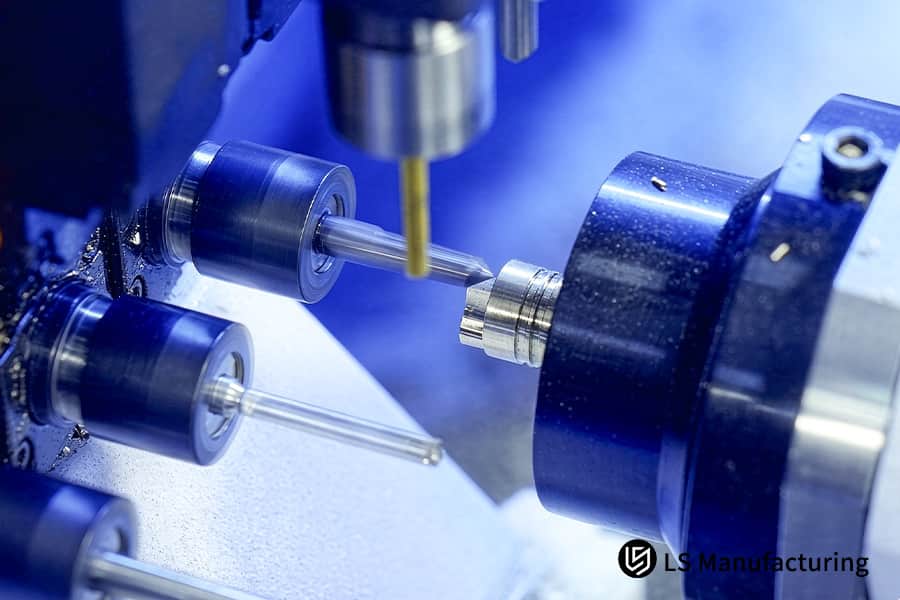

그림 2: 냉각수를 사용하는 이중 스핀들 스위스식 선반 가공기로 소형 의료 부품을 제작하는 모습.

숫자 뒤에 숨겨진 진실: LS Manufacturing에서 배우는 실용적인 엔지니어링 기술

수천 개의 스위스 CNC 선삭 부품 에서 ±0.005mm의 정밀도를 달성하는 것은 단순히 엄격한 CAD 공차를 충족하는 것 이상의 의미를 지닙니다. 이는 ISO 9001:2015 및 ISO 13485:2016 표준을 준수하는 이중 인증 품질 시스템을 통해 생산되며, 여러 대의 9축, 듀얼 스핀들 스위스형 선반을 사용하여 정밀 가공됩니다. LS Manufacturing의 신속 프로토타이핑 및 신속 제조 전문가인 글로리아는 15년 이상의 DFM(설계 제조성) 경험을 바탕으로 이 가이드의 검토에 참여했으며, 당사 기술팀과 함께 최종 검토를 진행했습니다.

LS 제조 엔지니어링 데이터베이스(2025-2026년) 에는 의료기기 및 유체 제어 부품 응용 분야와 관련된 도면이 1,200개 이상 수록되어 있습니다. 치수 측정에는 ISO 17025:2017 표준을 준수하여 교정을 수행합니다. NIST 2024 첨단 제조 보고서에 따르면, 기하학적 열 보정을 통해 치수 변동을 최대 80%까지 줄일 수 있습니다.

Ti-6Al-4V ELI 소재에서 Ra 0.4 μm 및 ±0.005 mm의 정밀도는 70 bar 냉각수를 사용하는 동기식 가이드 부싱을 통해 달성됩니다. 무료 2시간 DFM 컨설팅을 받으시려면 글로리아에게 문의하십시오. 15년간 의 정밀 엔지니어링 및 심층적인 DFM 최적화 경험을 바탕으로 한 무료 2시간 DFM 컨설팅을 제공해 드립니다. (LS Manufacturing의 최고 기술 전문가 팀과 공동으로 검토 및 작성되었습니다.)

스위스 CNC 선반 가공 견적을 몇 시간 안에 정확하게 받아보려면 어떻게 해야 할까요?

정확한 스위스 CNC 선반 견적을 몇 시간 내에 받으려면 GD&T(기하학적 치수 및 공차) 정보가 포함된 2D PDF 도면과 3D STEP/IGES 모델을 제공해 주셔야 합니다.

공차 정보나 막힌 구멍 깊이 정보가 부족하면 엔지니어링 검토 과정에서 불필요한 반복 작업이 발생합니다. LS Manufacturing은 스위스 CNC 선삭 서비스 에 대한 제조 중심 견적을 제공하기 위해, 재질 등급, 표면 마감, ISO 13485 검사 요구 사항이 포함된 도면을 제공해 주시면 2시간 이내에 견적을 작성해 드립니다.

CNC 선반 견적 온라인 포털을 사용하여 2D PDF 파일과 3D STEP/IGES 파일을 업로드하세요. 소프트웨어가 엔지니어가 파일을 열기 전에 모든 주요 치수를 자동으로 분석합니다. 그런 다음 LS Manufacturing과 같은 정밀 CNC 선반 제조업체가 최대 효율을 위해 봉재 크기를 계산합니다.

견적 과정 중 변경을 방지하기 위해 재질 등급(Ti-6Al-4V, 316L, 17-4PH), 표면 처리 및 ISO 13485 검사 요구 사항을 사전에 명시하십시오. CNC 선삭 설계 지침 에 따른 재고량 허용치 및 표면 마감 사양은 DFM 검토 주기를 단축시켜 줍니다.

제공된 DFM 분석 결과를 확인하십시오. 툴패스 방식, 권장 재고량, 부품별 사이클 타임 등이 포함됩니다. CNC 선삭 DFM 분석은 툴링 작업 전에 얇은 벽이나 지지되지 않는 부분을 식별하여 모든 스위스 머신 생산 배치에서 비용이 많이 드는 재작업을 방지합니다.

핵심 요약

• 견적을 받을 때 지연을 방지하려면 도면에 항상 기하공차(GD&T)와 막힌 구멍 깊이를 포함시키십시오.
• 견적 요청서에 ISO 13485 검사 및 표면 마감 요구 사항을 명시하십시오.

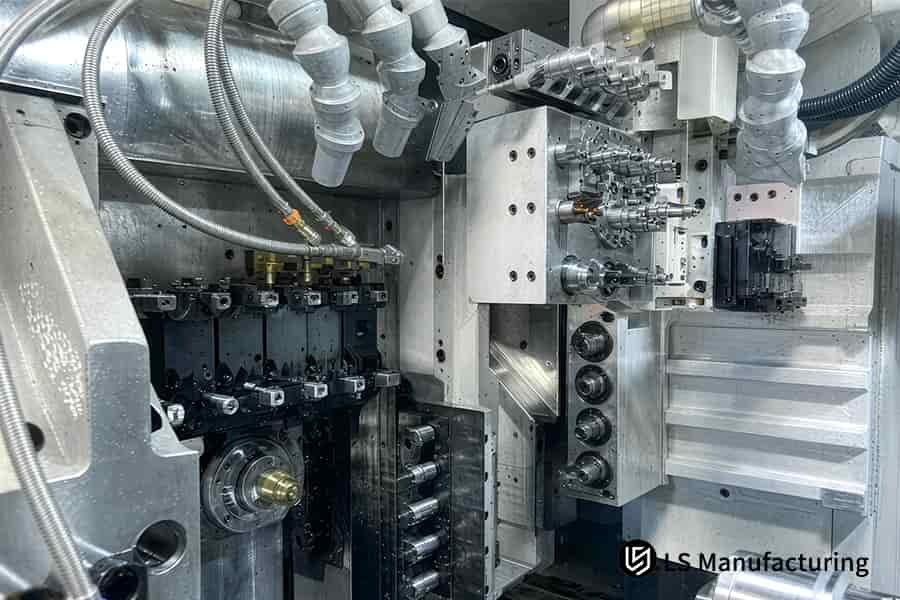

그림 3: 다축 스위스 선반이 의료용 복잡한 티타늄 부품을 가공하고 있다.

±0.005mm 정밀도의 CNC 부품에서 불량률을 줄이기 위한 설계 고려 사항은 무엇일까요?

±0.005mm 정밀도의 CNC 부품 에서 결함을 방지하려면 원자재가 스핀들에 들어가기 전에 이루어지는 세 가지 DFM(설계 제조성) 결정, 즉 루트 릴리프 형상, 길이 대 직경 비율 및 최소 벽 두께를 고려해야 합니다.

CNC 선삭 가공 시 절삭력으로 인한 반경 방향 변형을 방지하고 효과적인 공차 제어를 위해서는 벽 두께가 0.5mm 이상이어야 합니다. LS Manufacturing의 DFM(설계 제조성 평가) 평가는 견적 과정에서 이러한 매개변수를 일정하게 유지하여 배치 불량률을 1.8% 미만으로 유지합니다.

LS Manufacturing은 스위스 CNC 선삭 DFM 평가 매트릭스를 가공 후 솔루션이 아닌 생산 전 단계로 활용합니다. 견적 과정에 CNC 선삭 설계 가이드라인을 적용함으로써 부품 기능에 영향을 주지 않으면서 절삭 안정성을 40% 향상시킬 수 있습니다. 이는 DFM 수정 사항이 응력 집중 영역 및 칩 배출 경로 개선에 초점을 맞추기 때문입니다.

스위스 맞춤형 CNC 선삭 프로그램은 이러한 형상 변화를 공구 경로에 직접 반영하여 가이드 부싱 위치를 숄더 절삭 깊이 변화에 맞춰 조정합니다. 구매 담당자는 최초 제품 검사 불합격 후가 아니라 견적 요청(RFQ) 완료 전에 CNC 선삭 설계 서비스를 주문해야 합니다.

핵심 요약

• 견적 요청서(RFQ)를 발행하기 전에 DFM 평가를 위한 후보 도면을 제출하시면 절단 안정성이 40% 향상되는 혜택을 받으실 수 있습니다.
• 날카로운 모서리를 방지하기 위해 도면 표준에서 반경 R≥0.2mm 및 0.5×45° 모따기를 요구합니다.

데이터 출처: ASME Y14.5-2018 치수 및 공차(기하학적 치수 및 공차 및 기준 참조 사양).

스위스 CNC 선반 가공 방식은 기존 CNC 선반 가공 방식보다 언제 선택해야 할까요?

직경이 32mm 미만이고, 길이 대 직경 비율이 8:1보다 크며, 부품 형상에 여러 개의 교차 구멍, 편심 형상 또는 다중 시작 나사산이 있는 경우에는 스위스 CNC 선삭 서비스를 이용해야 합니다.

고정 지지대가 없는 기존 선삭 가공 방식은 얇은 축의 경우 공차 편차가 ±0.05mm를 초과할 수 있습니다. LS Manufacturing은 스위스 선삭 셀 기술을 활용하여 이러한 부품을 한 번의 설정으로 가공함으로써 제조 시간을 18일에서 11일로 단축합니다.

기하학 및 L/D 임계값

직경이 32mm 미만이고 길이/직경 비율이 8:1 이상인 부품의 경우, 가이드 부싱이 절삭 공구에서 1mm 이내의 거리에 봉을 고정하기 때문에 CNC 선삭 프로토타입 제작이 가장 적합합니다. 정밀 CNC 선삭 제조업체는 재클램핑 없이 두 스핀들 사이에서 부품을 집어 올릴 수 있도록 프로그램을 구성합니다.

동축도 및 런아웃 제어

팔로워 레스트가 없는 일반 선반 기계는 캔틸레버 샤프트에 대해 0.003mm의 런아웃을 유지할 수 없습니다. 스위스산 기계를 사용하는 CNC 선삭 생산 공정 에서는 가이드 부싱 피딩과 함께 라이브 백워킹 공구를 사용하여 한 사이클에 크로스 홀 드릴링과 플랫 밀링을 수행하므로 2차 설정 중 발생하는 드리프트를 방지할 수 있습니다.

프로세스 통합 및 리드 타임

크로스 드릴링, 편심 오프센터 홀, 다중 나사 밀링이 필요한 부품의 리드 타임은 스위스 공정 적용으로 18일에서 11일로 단축됩니다. 자격을 갖춘 가공 업체에서 제공하는 CNC 선삭 솔루션 에는 복잡한 소형 샤프트의 스위스 CNC 선삭 비용 관리를 위해 듀얼 스핀들 스위스 셀과 공정 중 CMM 검사가 포함되어야 합니다.

실행 가능한 권장 사항

• 부품의 L/D 비율이 8:1보다 크면 스위스 터닝을 요청하십시오.
• 2시간 견적을 위해서는 도면에 기하공차(GD&T)를 포함하십시오.
• 의료 부품에 대해 ISO 13485 로트 추적성을 요구합니다.

자료 출처: 기계 핸드북(31판), 절삭력 및 세장비 계산 공식.

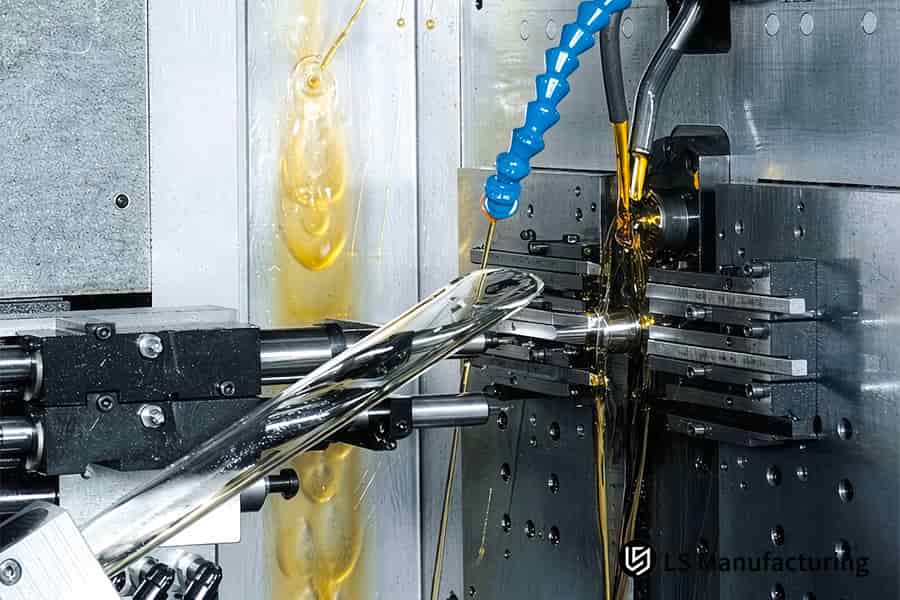

그림 4: 고압 냉각수를 사용하여 스위스 터닝 방식으로 Ti-6Al-4V ELI 쉘을 절삭하는 모습.

표면 마감 옵션은 의료용 정밀 CNC 선삭 부품의 성능을 어떻게 향상시키나요?

표면 처리 공정은 의료용 정밀 CNC 선삭 부품 의 표면 조도를 선삭 직후의 Ra 0.4 μm에서 전해 연마 후 Ra 0.2 μm로 향상시킬 뿐만 아니라 내식성과 생체 적합성도 개선합니다.

LS Manufacturing은 ISO 13485에 따라 센터리스 연마, 마이크로 비드 블라스팅 및 의료용 등급 부동태화 처리를 포함한 부품 후처리 솔루션을 원스톱으로 제공합니다.

1. 스위스 선반에서 바로 Ra 0.4μm 의 CNC 선삭 표면 조도를 확보하여 후속 가공을 위한 깨끗한 기반을 제공합니다.
2. CNC 선삭 가공을 통한 버 제거는 교차 구멍과 나사산의 미세 버를 제거할 뿐만 아니라 ASTM A967 표준에 따라 화학적 부동태화 처리 전에 수행됩니다. ISO 13485 인증을 받은 CNC 선삭 공정은 임플란트 등급 합금의 유리철 오염을 방지합니다.
3. 마이크로 비드 블라스팅은 다른 쪽에서 접근할 수 없는 내부 공간이나 형상에 도달할 수 있게 해주므로 표면 균일성을 향상시킵니다.
4. 센터리스 연마는 원통형 제품의 외경 가공에 사용되며, 최종 마감 처리를 위한 준비 단계로 편심 없이 사용할 수 있습니다.
5. CNC 선삭 연마를 통해 표면 조도 Ra 0.2 μm를 달성하고 공구 자국을 제거하여 ±0.005 mm의 정밀도를 가진 CNC 부품을 제공하며, 생체 적합성 또한 확인되었습니다.

핵심 요약

• 로트별로 디버링 검증용 샘플을 반드시 받으십시오.
• 구매 주문서에 연마 입자의 순서와 목표 Ra 값(0.4μm 또는 0.2μm)을 명시하십시오.

데이터 출처: ASTM A967 / A967M 스테인리스강 부품의 화학적 부동태화 처리에 대한 표준 규격.

LS Manufacturing의 스위스 CNC 선반 가공 서비스: 의료 산업용 뇌 전극 쉘 ±0.005mm 고정밀 가공

LS Manufacturing의 의료용 뇌 전극 쉘(Ti-6Al-4V ELI 쉘, 외경 Φ2.8mm, 내경 Φ1.8mm, 길이 38mm)에 대해 ±0.005mm 의 동축 정밀도를 제공하는 스위스 CNC 선삭 서비스는 기존의 두 번의 설정 과정을 거치는 선삭 및 연삭 작업을 9축 이중 스핀들 스위스 선삭을 한 번에 완료하는 방식으로 대체합니다.

CNC 선반 가공 의료 부품 프로젝트에는 200°C에서 2시간 동안 진행되는 인라인 응력 완화 어닐링 공정이 포함되어 있으며, 이 공정을 통해 봉재 잔류 응력 해소로 인한 0.008mm 의 굽힘을 제거합니다.

고객 과제

의료 산업 분야의 연구 개발팀이 제작한 이식형 심뇌 전극 쉘(L/D 비율 13.5:1)은 선반 가공 및 외경 연삭 과정에서 미세 굽힘 문제가 발생했습니다. 요구되는 동축도인 ±0.005mm 에 비해 동축도가 ±0.035~±0.05mm 까지 벗어나 14.2%의 불량률이 발생하고 임상 시험 생산이 지연되었습니다.

LS 제조 솔루션

LS Manufacturing의 엔지니어들은 선삭, 밀링 및 심공 드릴링을 한 번에 수행하기 위해 9축 듀얼 스핀들 스위스 셀을 선택했습니다. 1차 실험 결과, 티타늄의 잔류 응력으로 인해 쉘에 0.008mm의 굽힘이 발생하는 것으로 나타났습니다. 이러한 CNC 선삭 박판 쉘을 제작하기 위해 인라인 어닐링( 200°C/2시간 ), 70bar 냉각수, 분할 마이크로 피드 및 0.003mm 이내의 런아웃 제어가 사용되었습니다.

결과 및 가치

동축도는 ±0.005mm 공차를 유지했으며, Ra 값은 1.6μm에서 0.4μm로 감소했습니다. 폐기물 발생률은 14.2%에서 1.8%로 줄었고, 비용은 18.50달러에서 14.33달러로 22.5% 절감되었습니다. 이 CNC 선삭 위탁 제조 공정을 통해 리드 타임이 18일에서 11일로 38.9% 단축되었습니다. ISO 13485 지침에 따라 Zeiss CMM(정밀도 0.0009mm)을 사용하여 가공했습니다.

핵심 요약

• Ti-6Al-4V ELI 쉘의 L/D > 13:1 에 대해서는 공정 중 응력 완화 어닐링 및 70 bar 냉각수 요구 사항이 있습니다.
• 이식형 전극 쉘에 대해 로트별 Zeiss CMM 보고서 및 ISO 13485 추적성을 요구합니다.

데이터 출처: LS Manufacturing 2025–2026 의료용 미세 부품 측정 데이터베이스(프로젝트 번호 MED-2026-8842, 표본 크기 >1,200).

Ti-6Al-4V ELI 뇌 전극 쉘에서 ±0.005mm의 동축 정밀도를 달성하고, 불량률을 1.8%로 줄이며, 비용을 22.5% 절감하십시오. 스위스 CNC 선삭 가공 견적을 원하시면 저희에게 문의하십시오.

자주 묻는 질문

1. LS Manufacturing에서 스위스 CNC 선반 가공 견적을 받는 데 걸리는 일반적인 소요 기간은 얼마입니까?

LS Manufacturing은 스위스 CNC 선반 가공 공정 에 대한 신속한 DFM 분석 및 견적 서비스를 제공하며, 소요 시간은 단 2시간 입니다. 샘플 제작은 3~5일 , 배치 생산의 경우 전체 납품은 11일 이내에 완료됩니다.

데이터 출처: LS Manufacturing 자동화 DFM 2시간 신속 대응 표준운영절차(SOP)

2. 귀사에서 맞춤 제작하는 스위스 CNC 선반의 최대 길이 대 직경 비율은 얼마입니까?

LS Manufacturing의 맞춤형 스위스 CNC 선삭 공정은 고정밀 가이드 부싱 지원 덕분에 길이 대 직경 비율이 20:1을 초과하는 샤프트 부품을 손쉽게 지원하며, 공차를 ±0.005mm 로 유지할 수 있습니다.

3. LS Manufacturing은 대량 생산 시 CNC 부품의 ±0.005mm 정밀도를 어떻게 유지합니까?

LS Manufacturing은 고해상도 열 보정 시스템과 마이크론 수준의 공구 프리세터를 갖춘 9축 스위스식 기계를 사용하고, 0.0009mm 의 정확도를 자랑하는 Zeiss CMM 최종 검사를 통해 배치 불량률을 1.8% 미만으로 유지합니다.

데이터 출처: Zeiss CMM 공식 교정 보고서 MPEE

4. 스위스 CNC 선반 가공 서비스는 2차 연삭 작업을 없앨 수 있을까요?

LS Manufacturing의 스위스 CNC 선반 가공은 센터리스 연삭 없이 Ra 0.4 μm 의 표면 조도와 ±0.005 mm 의 치수 공차를 구현하여 부품을 생산합니다. 이는 주문당 비용을 크게 절감해 줍니다. 얼마나 절감할 수 있는지 확인해 보시겠습니까? 지금 도면을 업로드하여 무료 DFM 분석을 받아보세요.

5. LS Manufacturing의 ISO 13485 인증 CNC 선삭 서비스는 이식형 의료기기에 적합한가요?

네, LS Manufacturing은 ISO 13485 품질 시스템 표준을 완벽하게 준수하며, 의료용 절삭유를 사용하고 엄격한 규제 준수가 요구되는 이식형 의료기기 분야에 필요한 원자재의 전체 수명주기 추적 및 검사 보고서를 제공합니다.

데이터 출처: ISO 13485:2016 품질경영시스템 인증

6. 재료 선택은 스위스 CNC 선반 가공 비용에 어떤 영향을 미칩니까?

AL 6061과 같은 쾌삭 금속은 더 높은 절삭 속도와 더 짧은 사이클 시간을 가능하게 하는 반면, 티타늄 합금 및 316L 스테인리스강은 고압 냉각수와 더 낮은 이송 속도가 필요합니다. LS Manufacturing은 DFM(설계 제조성)을 통해 툴패스 전략을 최적화하여 가공하기 어려운 재료에 대한 부품당 사이클 시간을 크게 단축합니다.

7. 스위스식 CNC 선삭과 기존 CNC 선삭의 공차 허용 범위 측면에서 가장 큰 차이점은 무엇입니까?

일반적인 CNC 선반은 공작물의 돌출부와 처짐 때문에 ±0.05mm 의 공차만 허용합니다. 그러나 가이드 부싱이 있는 스위스형 선반은 절삭 공구가 지지점 근처에서 작동할 수 있도록 하여 ±0.002mm에서 ±0.005mm에 이르는 정밀한 공차를 달성할 수 있습니다.

자료 출처: 기계 핸드북, 제31판

8. 의료용 정밀 CNC 가공 부품에 사용할 수 있는 후처리 서비스는 무엇입니까?

LS Manufacturing은 ASTM A967에 따른 화학적 부동태화 처리, Ra 0.2 μm 표면 조도를 달성하는 전해 연마, 센터리스 연마 및 의료 등급 클린룸 포장 서비스를 제공하여 의료용 정밀 선삭 부품의 규정 준수를 완벽하게 보장합니다.

요약

스위스 CNC 선삭 기술은 길이 대 직경 비율이 높은 고정밀 소형 부품의 한계를 극복합니다. ISO 9001:2015/ISO 13485:2016 인증을 획득하고 9축 듀얼 스핀들 장비를 갖춘 LS Manufacturing은 ±0.005mm의 공차와 0.4μm의 표면 조도(Ra)를 달성합니다. 통합 선삭-밀링 시스템은 2차 가공을 없애 무결점 품질을 보장하고 비용을 절감합니다.

소형 부품의 공차 편차, 높은 길이 대 직경 비율로 인한 변형, 또는 최대 14.2%에 달하는 공급업체 불량률로 어려움을 겪고 계십니까? 지금 바로 현재 공급업체의 견적과 납기를 비교해 보세요! 아래 견적 버튼을 클릭하여 2D/3D CAD 도면을 업로드하시면 LS Manufacturing의 전문 엔지니어링 팀이 2시간 이내에 무료로 전문적인 DFM(제조 용이성 설계) 평가와 매우 경쟁력 있는 스위스 터닝 견적을 제공해 드립니다.
