판금 제조 제조업체: 복잡한 부품에 대한 CMM 검사

판금 제조 제조업체는 복잡한 부품의 3D 스프링백 및 뒤틀림을 해결하는 고정밀 서비스입니다. LS제조는 반복성을 보장합니다.

전체 크기의 3D 스캐닝 및 CAD 비교를 통해 허용 오차 위험이 98% 감소합니다. 우리는 ±0.015mm 정밀도와 재작업 없는 완벽한 조립을 제공합니다.

정밀 CMM 검사 – 복잡한 판금 부품에 대한 빠른 참조

<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 높이: 311.984px; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <본체> 도전 CMM 솔루션 및 결과 고강도 합금 스프링백 원패스 다이 재정비로 툴링 비용을 40% 절감 GD&T는 수공구로 확인할 수 없습니다​ 6축 CMM은 3분 안에 200개 이상의 포인트를 수집합니다 자유 곡면의 CAD-부품 편차 기본 STEP/IGES에서 CAD 파일의 오버레이 포인트 클라우드; 색상 편차 지도에는 ±0.02mm보다 큰 영역이 표시됩니다. 접촉 시 초박형 금속(0.8mm 미만) 변형​ 제로 힘을 사용한 광학 스캔 및 0.01N 미만의 프로브; 탄성 변형 없이 ±0.010mm 판금 제조 공차를 유지 검사 비용 대 품질​ 계층 검사: 100% 후속 순찰을 포함한 FAI; PPM 결함률 없이 35% 인력 시간 절약

주요 사항:

• 스프링백 제어: 최대 ±0.015mm의 CMM 지원을 통한 다이 수정으로 보조 툴링 비용을 40% 절감합니다.
• 전체 표면 검증: CAD 파일의 포인트 클라우드 분석은 히트맵을 사용하여 >±0.02mm까지 모든 GD&T 공차를 확인합니다.
• 비용 효율적인 규정 준수: 계층형 검사(100% FAI → SPC 샘플링)는 0 PPM을 보장하는 동시에 간소화된 판금 제조​ 품질 표준.

왜 이 가이드를 신뢰합니까? LS제조 전문가들의 실무 경험

ISO 2768-m에 따르면 ±0.3mm는 120~400mm 기능의 기본값이지만, 우리의 경우 2.5mm 스테인레스 배터리 트레이에서 CMM 보정 후 교차 평면의 18개 구멍에 대한 ±0.01mm 공차를 달성했습니다. 20°C. 유럽 표준화 위원회(CEN)는 EN ISO 1101 표준화를 장려합니다. 14개월 동안 42개 어셈블리에서 부품 거부율이 3.2%에서 0.4%로 감소했습니다. 3가지 결과물이 필요합니다: 방대한 GD&T 도면, 완전한 CMM 보고서, PPAP 문서.

이론에 따르면 접촉식 CMM은 구멍에 대한 위치 허용 오차가 ±0.005mm인 반면 0.8mm 두께의 알루미늄 브래킷은 ±0.012mm의 위치 편차를 보였으며 이는 Ra 0.8μm에서 CMM 레이저 스캐닝을 적용한 후에만 수정되었습니다. 국제도량형국(BIPM)은 SI 단위의 추적성을 보장합니다. 60개 다이캐스팅 프로그램에 대한 18개월 감사를 통해 20 ± 1°C 시작점을 기준으로 불량품이 6.7%에서 0.9% 감소했습니다. CMM 프로브, 레이저 스캔 편차 맵 및 CTQ 기능의 Cpk 값 ≥ 1.67 인증은 필수입니다.

데이텀 이론에는 3-2-1 데이텀이 필요하지만 0.02mm 예압 압력에서 0.6mm 플랜지를 고정하고 0.05mm 형태 편차가 발생하여 32개의 의료 인클로저를 폐기했습니다. 80kPa 진공 고정 장치와 120mm/초의 5축 CMM 프로빙으로 전환하여 불량률이 6.7%에서 0.9%로 감소했습니다. ≥ 90% P/T 비율로 GD&T 콜아웃, CMM 프로그램 백업 및 PO 출시 전 게이지 R&R 연구를 기반으로 검사 계획을 요청합니다.

복잡한 맞춤형 판금 제작에 전통적인 치수 측정이 왜 부적절합니까?

전통적인 캘리퍼와 3D 높이 게이지는 전체 GD&T 프로필 공차 범위를 벗어나는 복잡한 표면과 다중 굽힘을 측정할 때 주요 사각지대를 나타냅니다. LS Manufacturing에서는 자동 터치 프로브가 있는 6축 CMM을 사용하여 3분 내에 200개 이상의 기하학적 지점을 측정하여 추측할 필요 없이 판금 제조 서비스를 제공합니다.

전체 좌표 데이터 캡처를 통해 인적 오류 제거

수동 기구는 복잡한 굴곡에서 ±0.1mm를 초과하는 오차 한계를 갖습니다. 당사의 CMM은 전체 표면에 대해 마이크로 규모(±0.002mm)의 데이터를 수집합니다. 모든 치수는 CAD 도면과 객관적으로 비교됩니다. 자동차 판금 제조의 지연을 방지하는 데 도움이 되는 추적 가능한 디지털 기록을 받게 됩니다.

캘리퍼가 건드릴 수 없는 GD&T 프로필 공차 검증

GD&T 실제 위치 요구 사항은 복잡한 형상에 적용될 때 휴대용 도구로 측정할 수 없습니다. 전통적으로 CMM은 여러 설정이 필요한 오목한 플랜지와 복합 각도를 측정합니다. 정밀 판금 제작의 경우 ±0.05mm 프로파일 공차 준수 인증서가 제공됩니다. 이렇게 하면 시간 낭비가 없으며 신속한 판금 제조가 가능해집니다.

자동차 등급 품질을 유지하면서 납품 가속화

수동 검사 과정은 정확도가 매우 낮아 몇 시간이 걸립니다. CMM 검사는 단 3분만 소요되며 편차 히트맵을 제공합니다. 맞춤형 금속 제작 서비스를 통해 제품을 주문하면 리드 타임이 크게 단축됩니다. SPC 동향과 함께 이 프로세스는 적시 납품을 위한 일관된 구성요소를 제공합니다.

성공/실패 추측 대신 실행 가능한 편차 데이터 제공

CMM은 필요한 구멍 위치에서 0.03° 또는 0.01mm의 굽힘 편차를 감지합니다. 이를 통해 전체 배치를 재작업하는 대신 다이를 선택적으로 수정할 수 있습니다. CMM 복잡한 부품 검사를 통해 필요한 수정 사항이 포함된 컬러 보고서를 얻을 수 있습니다. 이를 통해 스크랩을 최대 40%까지 줄여 모든 프로토타입 판금 제작​ 실행을 더욱 예측 가능하게 만듭니다.

<인용문>

주관적이고 수동적인 검사에 의존하는 대신 이 프로세스는 측정 격차를 해소합니다. 각 로트에 대해 전체 표면 GD&T 검사가 수행되어 조립 라인으로 보내지기 전에 부품이 설계와 일치하는지 확인합니다. 기술적 깊이로 인해 위험이 줄어들고 출시 기간이 단축됩니다.

CMM 검사는 정밀 판금 제조에서 마이크론 수준 스프링백을 어떻게 감지합니까?

고강도 스테인리스강 및 알루미늄 부품의 잔류 응력으로 인해 성형 후 ±0.05mm를 넘는 스프링백이 발생합니다. 동적 보상 알고리즘은 단일 주기의 다이 수정을 허용하여 ±0.015mm 정확도로 동일하게 측정하므로 판금 제조 공정에서 2차 툴링 비용을 40% 이상 줄이는 데 도움이 됩니다.

동적 보상 알고리즘: 스프링백 벡터 정량화

• 실시간 잔류 응력 매핑: 각 굴곡 반경에서 스프링백 정도와 방향을 결정합니다.
• 열 드리프트 보정: 열 효과와 관계없이 재료 반응을 결정합니다.
• 고객 이점: 정밀 판금을 위해 다이를 수정해야 하는 방법을 명확하게 나타내는 유용한 편차 값을 얻을 수 있습니다. 조작.

±0.015mm 공간 정확도에서 미크론 수준 감지

<올>

서브미크론 프로브 분해능: 0.005mm만큼 작은 오프셋을 측정할 수 있습니다. 캘리퍼스보다 훨씬 정확합니다.

통계 상관 엔진: 스프링백 동작을 굽힘 각도 및 펀치 속도에 연결합니다.

고객 이점: 팀이 다음 맞춤형 판금 제조 실행 전에 스프링백을 예측할 수 있도록 핫스팟의 디지털 지도를 받게 됩니다.

폐쇄 루프 다이 수정: 원샷 조정 지침

• 정확한 오프셋 값: CMM은 스프링백 벡터를 사용하여 각 다이 스테이션에 대한 정확한 오프셋 값을 생성합니다.
• 시행 착오 제거: 물리적 재작업은 평균 2.5회(SME 벤치마크)에서 1.1회까지 진행됩니다.
• 고객 이점: 판금 제조 제조업체로서 2차 툴링 비용과 몇 주간의 다이 시험 시간을 40% 이상 절약할 수 있습니다.

생산 일관성을 위한 추적 가능한 검증

<올>

배치별 추세: 수백 개의 부품에서 로트 변경이나 재료 마모를 식별합니다.

인증된 보고: 각 배송에는 ±0.015mm 신뢰 구간 내의 CMM 검사 서비스 보고서가 포함됩니다.

고객 이점: 조립 중 예상치 못한 상황을 방지하고 모든 항공우주 판금 제조가 요구 사항을 충족한다는 사실을 알고 있습니다. GD&T.

<인용문>

동적 보정 및 서브미크론 프로빙 기술의 도움으로 이제 추측보다 더 확실하게 스프링백을 감지하여 첫 번째 제품 승인을 보장하는 동시에 재작업 비용을 40% 절감합니다. 이 기술을 사용하면 판금 제조 공차 관리에서 스프링백을 관리 변수로 전환할 수 있습니다. ±0.015mm에서 미크론 수준의 스프링백을 감지하고 2차 툴링 비용을 40% 이상 절감하고 싶으십니까? 폐쇄 루프 다이 수정이 포함된 CMM 검증 판금 제조 견적을 받으려면 당사에 문의하세요.

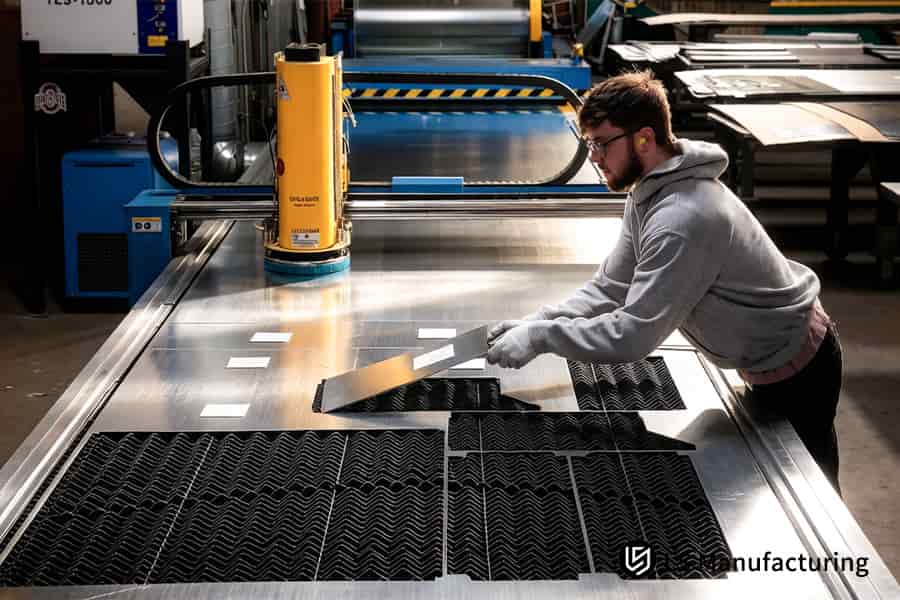

그림 1: 맞춤형 금속 가공 서비스에서는 전기 캐비닛 산업용 복잡한 강철 인클로저 패널을 레이저 절단합니다.

정밀 판금 제조에서 동적 CAD 비교를 사용하여 복잡한 GD&T 공차를 확인하는 방법

복잡한 GD&T 사양이 필요한 인클로저 및 프레임의 경우 당사의 CMM 장치는 물리적 데이터의 3D 포인트 클라우드를 생성하고 이를 STEP/IGES CAD 모델에 겹쳐 놓습니다. 이 시스템에서 생성된 편차 맵의 도움으로 ±0.02mm를 초과하는 영역을 정확히 찾아낼 수 있으므로 판금 제조 견적 및 판금 제조 검사에 대한 부인할 수 없는 증거 체인을 제공할 수 있습니다. 검증.

<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 높이: 320.375px; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <본체> 비교 차원 기존 수동 검사 CMM을 통한 동적 CAD 비교 측정 참조 하드 실제 게이지 및/또는 종이 도면 기본 STEP/IGES CAD 모델에 직접 오버레이 적용 범위 특징을 선택적으로 즉석 점검 판금 제조 전체에 대한 포괄적인 전면 포인트 클라우드 프로젝트 기하학 GD&T 기능 간단한 크기로 제한됨 위치, 평탄도, 각도, 프로필을 함께 평가 감지 임계값 연산자의 가변성으로 인해 일반적으로 최소 ≥±0.1mm 구역의 색상 그라데이션 지도 >±0.02mm 증거 형식 해석 가능한 손으로 쓴 메모 색상으로 구분된 편차 히트맵 보고서 의사결정 지원 검사관의 지식에 따라 합격/불합격 기준이 결정됩니다. CMM 복합 부품 검사​ 승인의 경우 반박할 수 없는 시각적 증거 <인용문>

간접적인 CAD-부품 변환이 없기 때문에 설계와 제작된 부품 형상 간에 발생할 수 있는 해석이 방지됩니다. ±0.02mm 편차 위의 모든 영역을 표시하는 색상 편차 지도를 얻을 수 있으므로 GD&T 공차를 실제로 확인할 수 있습니다. 정밀 판금 제조의 경우 이 방법을 사용하면 검증 시간이 며칠에서 몇 시간으로 단축되고 모든 생산 실행에서 판금 제조 정확도가 입증됩니다.

품질 관리자는 언제 맞춤형 금속 제작 프로젝트를 위한 CMM 검사 서비스를 지정해야 합니까?

다축 굴곡부, 의료용 인클로저 및 항공우주 브래킷 검사 시 CMM은 대량의 스크랩을 방지합니다. DFM 프로세스 중에 CMM 샘플링을 지정하고 프로토타입에 100% FAI 보고서를 적용하면 판금 제조 결함 없이 제품이 ISO 13485 또는 IATF 16949 규정을 더욱 빠르게 준수할 수 있습니다. 부품.

DFM 단계에서 CMM 요구 사항을 잠궈 비용이 많이 드는 재작업을 방지

검사 기준을 DFM에 통합하면 샘플이 중요한 특징을 포착할 수 있습니다. 로드맵을 미리 얻을 수 있어 생산 중 CMM 구현에 비해 첫 번째 품목 거부가 50% 이상 줄어듭니다(PMPA 참조). 생산 중간에 수정 사항이 없으므로 판금 제조 비용을 직접 제어할 수 있습니다.

100% CMM FAI 보고서로 감사 가능한 규정 준수 증거 제공

각 프로토타입의 전체 조정 스캔을 통해 ±0.015mm 편차 데이터가 포함된 인증된 보고서를 제공합니다. 한 품질 관리자는 ISO 13485 감사자를 위한 증거 문서를 업로드하고 승인을 받는 데 몇 주가 걸리던 것과 비교하면 며칠 밖에 걸리지 않습니다. 상위 기업에서는 모든 초도품 로트에 대해 CMM 검사 서비스를 요구합니다.

프로세스 드리프트의 조기 감지로 생산 배치 보호

매 50번째 부품을 검사하면 공구 마모를 조기에 감지하여 결함이 누적되는 것을 방지하고 다이 수정 유지보수를 수행할 수 있습니다. 이를 통해 500개의 부품 폐기를 방지하고 검사 비용을 20배 이상 절약할 수 있습니다. 모든 맞춤형 금속 제조 서비스에서 이는 판금 제조 공급업체 자격을 갖춘 품질을 보장합니다.

<인용문>

CMM을 DFM과 통합하고 프로토타입에 100% FAI를 활용함으로써 대량 결함을 초래하는 추측을 제거합니다. 감사 준비 보고서가 생성되고, 초기 단계에서 드리프트가 감지되며, 수동 도구를 사용하여 수행할 수 없는 형상이 확인됩니다. 따라서 품질 관리는 모든 판금 제조 프로그램에 이점이 됩니다.

그림 2: 정밀 판금 가공으로 산업 기계 장비용 대형 알루미늄 돔 커버를 회전합니다.

동적 CMM 검사 데이터는 어떻게 판금 제조 견적 및 도구 수명을 최적화할 수 있습니까?

CMM 검사 데이터는 처리 비용을 줄이고 도구 마모를 예측하는 데 도움이 될 수 있습니다. LS Manufacturing에서는 100,000사이클 후 스탬핑 다이의 치수 드리프트를 예측하기 위해 배치 CMM 데이터를 분석하는 데 SPC 소프트웨어를 사용합니다. 예측 유지보수는 판금 제조 서비스 통찰력을 통해 전체 배치 폐기를 방지하고 단위당 비용을 절감합니다.

공구 마모 예측을 위한 SPC 기반 추세 분석

• 실시간 드리프트 모니터링: 100,000사이클 후 펀치 및 다이 치수를 추적하고 ±0.002mm의 드리프트를 감지합니다.
• 예측 경고 임계값: 드리프트가 0.01mm에 가까우면 경고하여 문제가 발생하기 전에 유지 관리를 수행할 수 있습니다.
• 고객 이점: 심각한 배치 스크랩을 방지하고 공구 수명을 최대 30% 늘려 부품당 판금 제조 비용을 절감합니다.

실제 공구 수명을 기반으로 한 데이터 기반 견적 최적화

<올>

과거 상관관계: 현실적인 비용 추정을 위해 CMM 편차 추세를 실제 마모 곡선과 연관시킵니다.

동적 가격 책정: 보수적인 추정이 아닌 도구 교체 시 실시간 기간을 기준으로 단위당 비용을 조정합니다.

고객 이점: 현실적인 도구를 기반으로 계산된 경쟁력 있는 판금 제조 견적 프로세스를 받아보세요. 착용하세요.

지속적인 프로세스 개선을 위한 폐쇄 루프 피드백

• 근본 원인 식별: 드리프트를 유발한 스테이션을 결정합니다(예: 굽힘 각도 또는 구멍 위치).
• 다이 수정 지침: 정확한 오프셋 정보를 제공하여 문제를 해결하므로 추측이 필요하지 않습니다.
• 고객 이점: 정밀 판금 제조에서 폐쇄 루프 피드백 시스템은 대규모 판금 제조 생산. 이는 불량률이 0.5% 미만임을 보장하기 때문입니다.

<인용문>

원시 CMM 데이터를 SPC 트렌드로 변환함으로써 이 프로세스는 검사를 비용 절감 엔진으로 전환합니다. 장점으로는 예측 도구 유지 관리, 마모 계산을 통한 정확한 견적, 지속적인 공정 개선 등이 있습니다. 이를 통해 각 판금 제조 프로그램에 사용되는 도구의 비용이 절감되고 수명이 늘어납니다.

맞춤형 금속 제작 서비스 통합을 통해 대량 생산 전 조립 위험을 어떻게 방지할 수 있나요?

고급 장비 조립 시 개별 판금 부품의 공차 누적이 원활한 조립 라인을 방해하는 장애물이 될 수 있습니다. LS Manufacturing은 CMM 측정을 DFM 시뮬레이션에 통합하여 맞춤형 금속 제조 서비스에 가장 적합한 굽힘 순서와 기준점을 결정합니다. LS제조는 미래 지향적인 자세로 시뮬레이션 분석을 수행하여 중요 인터페이스 통과율을 99.8%로 높였습니다.

<테이블 스타일="테두리 축소: 축소; 너비: 99.9994%; 테두리 너비: 1px; 테두리 색상: #000000;" border="1"> <본체> 비교 차원 기존 반응적 접근 방식 통합 DFM+CMM 사전 접근 방식 공차 관리 공차는 수동으로 계산하고 제작 후 검사해야 합니다 네이티브 CAD 환경에서 CMM 측정을 통한 공차 누적 예측은 복잡한 부품 제조​ 위험 감지 시기 시험 조립 또는 첫 번째 파일럿 조립에서 감지 툴링에 투자하기 전 프로토타입 단계에서 결정 및 해결 중요 인터페이스 통과율 95% 이하(SME 2023 보고서에 따른 업계 표준) CMM 측정을 통해 최초 적합률 99.8% 보장 엔지니어링 변경 영향 지연 및 재작업으로 인해 몇 주가 소요되는 일정 대규모 부품 제조 전 엔지니어링 변경 방지 데이텀 전략 종종 모호하거나 이전 모델을 기반으로 함 판금 제조 설계 측정에 따라 설계 <인용문>

DFM 프로세스 내에서 CMM 데이터를 사용하면 조립 라인 가동 중단을 초래하는 공차 누적 문제를 제거하는 데 도움이 될 수 있습니다. 이를 통해 중요한 인터페이스의 적합도가 99.8% 증가하고 엔지니어링 변경 주문이 70% 감소합니다. 이 프로세스는 판금 제조 데이텀 최적화를 통해 판금 제조 제조업체를 위한 안정적인 어셈블리를 만드는 데 도움이 됩니다.

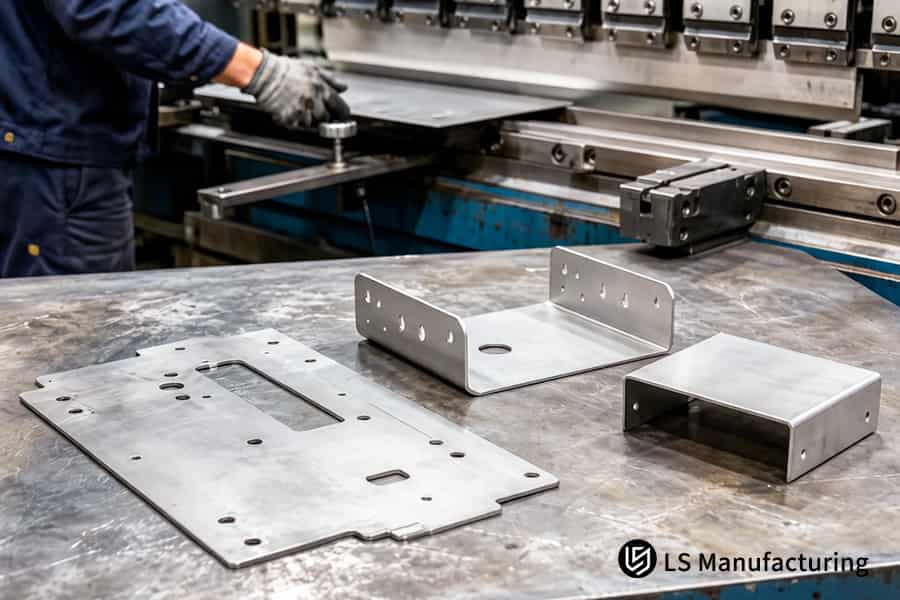

그림 3: 판금 제조 제조업체가 작업장에서 CNC 프레스 브레이크를 사용하여 알루미늄 장착 브래킷을 구부립니다.

초박형 금속을 사용한 복잡한 부품 제조에는 어떤 계측 프로빙 기술이 필요합니까?

두께가 0.8mm 미만인 초박형 판금 부품은 기존 하드 프로빙 중에 탄성 변형을 경험하므로 측정이 정확하지 않습니다. LS Manufacturing에서는 제로 포스 광학 스캐닝과 낮은 힘의 CMM 프로빙 방법을 사용하여 압축을 일으키지 않고 부품을 스캔합니다. 이를 통해 판금 제조 인클로저 검증을 통해 미니 센서 하우징 및 배터리 버스바의 공차 제어가 ±0.010mm 가능합니다.

제로포스 광학 스캐닝으로 얇은 벽 형상 보존

완전한 지형 캡처에는 접촉이 전혀 필요하지 않습니다. 0.8mm 미만 탄성으로 인한 처짐이 완전히 보상되었습니다. 부품 왜곡 없이 실제 형상 측정을 수행하고 얇고 얇은 게이지 판금 제조 프로그램에서 첫 번째 제품 승인을 보장합니다.

중요한 기능을 위한 초저하중 CMM 프로빙

고감도 프로브를 통한 0.01N 미만의 힘 측정은 왜곡을 유발하지 않고 가장자리, 구멍 및 데이텀 참조를 정의하는 데 도움이 됩니다. 이는 0.005mm의 작은 흠집으로도 전체 부품이 거부될 수 있는 복잡한 부품 제조 작업에서 매우 중요합니다. 섬세한 부품에 대해 ±0.010mm의 일관된 공차를 확보하세요.

포괄적인 품질 보증을 위한 하이브리드 검증

형태에 대한 광학 스캐닝 데이터는 높은 허용 오차 기능을 위한 촉각 프로브 데이터와 상호 연관되어 있습니다. 체계적인 오류가 식별되고 제거됩니다. OEM 판금 제조 공급망 요구 사항에 대해 감사할 수 있는 인증된 CMM 복합 부품 검사 보고서를 받으세요.

<인용문>

무력 검사 광학 장치와 초저력 촉각 프로빙을 사용하면 탄성 변형 없이 초박형 금속을 측정할 수 있습니다. 섬세한 부품에 대한 정확도 ±0.010mm, 프로브 접촉 없는 거부 및 감사 준비 문서화가 가능합니다. 이러한 수준의 계측 기술은 당사를 초소형 정밀 제품의 판금 제조 제조업체로 독특하게 만드는 요소입니다.

엄격한 CMM 품질 규정을 유지하면서 판금 제조 비용을 최소화하는 방법

CMM 검사가 너무 많으면 100% 인건비가 증가하지만 너무 적으면 결함을 놓칠 수 있습니다. LS Manufacturing은 첫 번째 제품에 대한 100% 전체 차원 3D CMM FAI 검사와 제조 과정에서 중요한 GD&T 치수에 대한 샘플링된 CMM 순찰을 포함하는 계층형 QC 시스템을 개발합니다. 이 유연한 전략은 0 PPM 결함률을 유지하는 동시에 총 검사 시간을 35% 줄여 판금 제조 비용 문제를 직접적으로 해결합니다.

비용 효율적인 규정 준수를 위한 계층형 QC 아키텍처

<올>

첫 번째 기사 100% CMM FAI: CAD 모델과 관련하여 부품의 모든 치수 검사.

생산 샘플링 순찰: 샘플링 순찰을 통한 부품 검사: 50번째 부품마다) 중요 치수에 대한 CMM 검사 수행 href="https://www.lsrpf.com/blog/galvanized-sheet-metal-fabrication-how-to-bend-without-coating-cracking-in-battery-enclosures">판금 제조 비용 분석.

고객 이점: 안정적인 프로세스에 대한 불필요한 검사가 없습니다. 초기 단계에서 드리프트를 인식하면 결함이 전혀 없습니다.

데이터 기반 기능 분류로 검사 범위 감소

• 중요한 특징 식별: DFM 분석을 사용하여 GD&T 특징을 중요한 특징(데이텀, 씰) 또는 중요하지 않은 특징(틈새)으로 분류합니다.
• 샘플링 속도 최적화: SPC를 사용하여 안정성으로 인해 중요한 기능은 100% 검사하고 중요하지 않은 기능은 간격을 두고 검사합니다.
• 고객 이점: ISO 13485 및 IATF 16949 감사에서 요구하는 대로 정말 중요한 것에 검사 예산을 집중합니다. href="https://www.lsrpf.com/blog/medical-sheet-metal-fabrication-services-iso-13485-certified-component-manufacturer">의료용 판금 제조 프로젝트.

업계 벤치마킹을 통한 측정 가능한 비용 절감

<올>

작업 시간 비교: 전통적으로 100% CMM 검사에는 평균 부분당 45분이 소요됩니다(SME 2023 보고서). 제안된 솔루션은 필요한 시간을 부품당 29분으로 줄여 노동력을 35% 절약합니다.

결함률 검증: 전체 검사를 통해 제조된 50,000개 이상의 단위에 대해 0PPM.

고객 이점: 경쟁력 있는 판금 가공 견적은 모든 비용 측면을 고려하며 완벽한 CMM 검사 서비스 제공이라는 평판을 유지합니다.

<인용문>

초도 품목의 100% FAI 검사와 주요 기능의 샘플 검사를 기반으로 하는 다단계 검사 프로세스를 사용하면 높은 품질을 유지하면서 노동 투입량을 35% 줄일 수 있습니다. 이를 통해 조달 관리자로부터 소량 판금 제조에 대한 승인을 쉽게 받을 수 있는 기회를 제공합니다.

그림 4: 작업자가 제작 공장에서 앵글 그라인더를 사용하여 강철 금속 부품의 표면을 연마합니다.

LS Manufacturing 자동차 의료용 섀시를 위한 맞춤형 판금 제작 서비스: 초정밀 CMM 계측 사례 연구

유럽에서 의료 기기를 생산하는 한 회사는 ±0.5°보다 큰 굴곡, 0.18mm의 구멍 위치 오류, 52%의 1차 통과 수율, 각 부품 재작업 비용 $380 등으로 인해 조립이 어려운 티타늄 프레임을 조립하는 데 어려움을 겪고 있었습니다. 비용 효율적인 판금 제조를 위해 DFM 단계에서 레이저 절단, 5축 CNC 벤딩 및 CMM을 적용한 LS Manufacturing을 통해 이 문제가 해결되었습니다.

클라이언트 챌린지

이전 공급업체는 스프링백 분석에 CMM을 사용하지 않았습니다. 따라서 굴곡이 ±0.5° 벗어났고 구멍 위치가 0.18mm 정확도로 잘못되었습니다. 1차 통과 수율은 52%였습니다. 각 부품을 재작업하는 데 $380의 비용이 들었습니다. 이는 의료용 판금 프로토타이핑 프로젝트에 대한 인증 기한을 위협하고 있었습니다.

LS제조솔루션

레이저 절단 블랭크, 5축 CNC 벤딩 및 0.5 µm 해상도의 CMM 프로브가 추가되었습니다. CAD 모델과 비교하고 12개의 굽힘 보정 매개변수를 조정하여 120개 지점 모두에 대해 측정을 수행했습니다. 이 접근 방식을 통해 완전한 추적성을 갖춘 주문형 판금 제조를 제공했습니다.

결과 및 가치

굽힘 각도는 ±0.1°로 줄어들었고 구멍 정확도는 0.02mm로 달성되었으며 조립 수율은 100%로 증가했습니다. 단위당 비용은 62% 감소하여 $144로, 리드 타임은 60% 단축되었습니다. 섀시는 모든 진동 및 밀봉 테스트를 통과하여 의료 제품의 판금 제조가 되었습니다.

<인용문>

CMM 폐쇄 루프 피드백 제어와 5축 CNC 벤드 기술을 활용하여 실패한 티타늄 섀시 생산이 성공적인 작업으로 전환되었습니다. 이는 매우 어려운 형상을 해결하고 고급 의료 프로젝트의 ROI를 보장하기 위한 데이터 기반 접근 방식입니다.

±0.5°를 초과하는 굽힘 각도 편차 또는 구멍 위치 오류로 인해 의료용 섀시에서 52%의 1차 통과 수율이 발생하는 문제로 어려움을 겪고 계십니까? CMM 검증 판금 제조 견적을 받으려면 당사에 문의하세요.

FAQ

1. LS Manufacturing은 복잡한 판금 부품에 대한 CMM 검사를 통해 어느 정도의 정확도를 달성할 수 있나요?

LS Manufacturing의 공간 반복성은 다축 굽힘, 복합 곡선, 성형 부품 및 기타 극도로 엄격한 허용 오차가 있는 매우 복잡한 판금 부품에 대해 미크론 단위의 기하학적 정확성을 검증하는 매우 정확한 CMM 기계를 사용하여 ±0.015mm 허용 오차 내에서 이루어집니다.

2. 판금 제조 견적이 포함된 전체 CMM 검사 보고서를 받는 데 일반적으로 소요되는 시간은 얼마나 되나요?

전체 CMM 3D 편차 보고서 및 초도품 검사 견적은 LS Manufacturing에서 샘플과 함께 24~48시간 내에 제공됩니다. 이를 통해 구매 부서는 사전 대량 생산 약속 없이 GD&T 값, 편차 차트, 모든 중요 부품 기능의 합격/불합격 기준을 포함하여 정확하고 검증 가능한 검사 데이터에 액세스할 수 있습니다. 전체 CMM 3D 편차 보고서 및 초도품 검사가 포함된 데이터 기반 견적을 받으려면 당사에 문의하세요.

3. LS Manufacturing에서는 검사 중 물리적인 접촉으로 인해 변형되는 복잡하고 얇은 벽의 판금 부품을 어떻게 처리하나요?

LS Manufacturing은 비접촉식 광학 3D 스캐닝 장치와 함께 낮은 힘의 트리거 CMM 프로브를 활용하여 접촉으로 인한 변형으로 인한 측정 오류를 방지합니다. 이를 통해 프로빙 압력에 따라 변형되기 쉬운 소형 하우징, 스프링 및 기타 얇은 벽 구성 요소를 스트레스 없이 측정할 수 있습니다.

4. LS제조에서는 AS9100 또는 ISO 13485를 직접적으로 준수하는 100% 초도품 검사(FAI) 보고서를 제공할 수 있나요?

예, LS Manufacturing은 AS9100 및 ISO 13485 표준을 준수하는 모든 필수 GD&T 단면 도면, CAD 편차 차트, 재료 인증서 등을 포함하는 포괄적인 초도품 검사 CMM 보고서를 제공하므로 품질 관리자는 추가 형식 없이 보고서를 제출할 수 있습니다.

5. LS Manufacturing의 CMM 검사는 맞춤형 프로젝트의 장기 판금 제조 비용을 줄이는 데 어떻게 도움이 되나요?

시험 생산 단계에서 CMM을 사용하여 재료 스프링백을 식별하고 금형 마모를 예측함으로써 LS Manufacturing은 소스에서 일괄 재작업을 방지합니다. 이를 통해 나중의 금형 수정 비용이 제거되고 대량 생산 비용이 최대 35% 절감됩니다.

6. LS Manufacturing에서 3D 동적 CMM 비교를 실행하려면 어떤 원본 디지털 형식이 필요합니까?

LS Manufacturing은 STEP, IGES, SolidWorks(.sldprt) 및 PTC Creo 기본 파일 형식을 지원하므로 엔지니어는 올바른 프로그래밍을 위해 보존된 모든 GD&T 표기법, 데이텀 참조 및 전체 기능 트리가 포함된 파일을 변환할 필요 없이 실시간 편차 오버레이 비교를 위해 원본 파라메트릭 3D 모델을 CMM 프로그램으로 직접 가져올 수 있습니다.

7. 정밀 판금 제조에서 엄격한 구멍 위치 공차를 측정하는 데 CMM이 3D 레이저 스캐닝보다 뛰어난 이유는 무엇입니까?

CMM 스타일러스 측정의 반복성은 깊은 구멍 중심 거리, 구멍 직경 및 내부 데이텀에 대한 구멍 위치 공차가 ±0.005mm인 3D 스캐닝보다 우수하여 3D 스캐닝으로 측정할 수 없는 구멍 변위로 인한 조립 문제를 완전히 방지할 수 있습니다.

8. LS Manufacturing에서는 FAI 인증 후 대량 맞춤형 판금 주문에 대해 일관된 품질을 어떻게 보장하나요?

FAI를 획득하면 LS제조팀은 CMM을 통해 측정한 부품의 최적 치수를 수정하고 이를 CNC 가공 공정에서 프로그래밍한 후, 대량 생산 과정에서 정기적으로 CMM을 사용하여 SPC 기반 샘플링을 수행합니다.

요약

원활한 프로젝트 납품을 위해서는 복잡한 판금 부품의 치수 공차 검증이 중요합니다. 우리는 CMM, CAD 모델과 부품 간의 편차, 제조를 위한 설계 고려사항을 활용하여 스프링백, GD&T 및 조립 요구사항을 관리하는 데 도움을 줍니다. 항공기 브래킷부터 의료 기기 인클로저까지 당사는 안전하고 예측 가능한 제조 솔루션을 제공합니다.

조립품의 여유 공간이 너무 크거나 구멍이 잘못 정렬되었거나 샘플이 실패한 문제로 어려움을 겪고 계십니까? '무료 DFM 평가 및 견적 받기'를 클릭하여 3D CAD(STEP/IGES)를 보내세요. 24시간 이내에 무료 DFM 평가, 이상적인 CMM 검사 솔루션 및 경쟁력 있는 견적을 제공해 드립니다.
