Deutsch
Niederdruck- vs. Schwerkraftgussservice ist eine gezielte Analyse, die Porositätsfehler behebt. Wenn Sie wissen, was Niederdruckguss ist, wird Ausschuss eingespart.
Niederdruckguss senkt die Kosten um 20–35 % bei einer Festigkeit ≥280 MPa. Es liefert feinere Körner, kürzere Zykluszeiten und hohe Zuverlässigkeit.
Niederdruck-Druckguss vs. Schwerkraftguss – Kurzreferenz für Aluminiumkomponenten
| Bewertungskriterien | Niederdruck-Druckguss (LPDC) | Gravity Die Casting (GDC) |
| Füllmechanismus | Lamellendruckguss mittels laminarer Bodenfüllung bei Geschwindigkeiten von 0,05–0,2 m/s und Drücken von 0,02–0,1 MPa bei trockener Luft. | Turbulenter freier Fall des oberen Gusses, Geschwindigkeiten größer als 0,5 m/s; unstete Füllung. |
| Porosität und Dichte | Weniger als 0,5 % interne Porosität; weniger als 0,1 cm³/100g Aluminiumgasgehalt. | Porosität von 5-8%, Gasgehalt von 0,5-1,5 cm³/100g Aluminium. |
| Dünnwandfähigkeit | Erfolgreiches Gießen von Wandstärken von 2,0 bis 2,5 mm ohne Bildung von Kaltschlamm. | Fehler, wenn die Wandstärke geringer als 4,0 mm ist; viele Fehlläufe und kalte Runden. |
| Abmessungstoleranz | Konsistente ISO 8062 CT5 (±0,3 mm) Toleranz ist möglich. | ISO 8062 CT7-CT8 (±0,8 mm), Verschiebungen durch Wasserstoff sind höher als 0,15 ml/100 g Aluminium. |
| Kosten- und Volumenökonomie | Form 15k-35k; Ertrag 85 %-92 %; Break-Even-Punkt > 2.000–5.000 Stück/Jahr. | Form 10k-22k; Ertrag 50 %-65 %; höhere Stückkosten für alle Bände. |
| Wärmebehandlungskompatibilität | T6-Wärmebehandlung uneingeschränkt möglich (HBW 90-110, 280-320 MPa Streckgrenze); Keine Blasen. | Begrenzt auf F/T5; Blasen entstehen bei 525°C; 5–8 % der Teile werden verschrottet. |
Wichtige Erkenntnisse:
- Porenfreie Integrität: Porenfreier Druckguss wird mit <0,5% Porosität mit erfolgreicher 2,5 erreicht MPa-Dichtheitsprüfung ohne Imprägnierung; GDC hat eine Porosität von 5-8% und ist bei 1,0 MPa und mehr undicht.
- Dünnwandig und leicht: LPDC kann Wände mit einer Dicke von 2,0–2,5 mm ohne Defekte gießen und reduziert so das Gewicht um 10–15 %, während beim Schwerkraftguss Wände mit einer Dicke von 4,0 mm ohne Defekte nicht möglich sind.
- 2000-5000 pro Jahr Produktion.
- Wärmebehandlungsfreiheit: Da der LPDC einen Gasgehalt von weniger als 0,1 cm³/100 g Al hat, kann er die Vorteile des T6-Prozesses voll ausnutzen (mit einer Streckgrenze von 40 % HBW 90–110), während der GDC Blasen und Ausschuss ausgesetzt ist Problem.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
Obwohl ISO 8062 CT7-CT9-Toleranzen im Kokillenguss erfordert, waren im Fall eines 12 kg-Pumpengehäuses A356 ±0,15 mm Toleranzen bei 720±10°C beim Gießen und 220°C möglich Vorwärmen von Werkzeugen. European Aluminium (EA) empfiehlt den Kokillenguss im Kokillenguss, wenn das Produktionsvolumen zwischen 250 und 50.000 Einheiten/Jahr liegt. Im Laufe der 14-monatigen Erfahrung zeigte sich jedoch, dass die CT8-Toleranz zu CT10 wird, wenn die Wasserstoffkonzentration 0,15 ml/100 g Al überschreitet. In diesem Fall müssen drei Anforderungen berücksichtigt werden: Erstarrungssimulation, KMG-Diagramm für das erste Stück ±0,15 mm und Wasserstoffgehalt pro Guss.
Nach der LPDC-Theorie ist CT6-CT7 mit 0,3–1,5 bar Bodenbefüllung möglich, obwohl 8 kg Motorgehäuse von Elektrofahrzeugen 0,7 bar und 250 °C für die CT7-Toleranz (±0,1 mm) benötigen. Der Standard der Society of Automotive Engineers (SAE) nutzt vakuumunterstütztes LPDC zur Schaffung einer luftdichten Struktur. Die 18-monatige Prüfung von 120.000 Komponenten ergab, dass die Porosität von 1,8 % auf <0,3 % bei 0,15 MPa abnahm. Die Lieferanten sollten uns das Diagramm des Fülldrucks, das Röntgenbild gemäß ASTM E155 und die Ausbeute der Steigleitungen ≥85 % zur Verfügung stellen.
Wie die Theorie besagt, eignet sich LPDC besser für dünnwandige luftdichte Komponenten, während die Schwerkraft für dickwandige Strukturen besser ist. Wir haben jedoch fälschlicherweise LPDC für einen 6-mm-Wand-Ventilkörper verwendet und 180 Komponenten mit 0,05 MPa Einfrieren des Angusses verschwendet. Als wir auf Kippguss-Schwerkraftguss bei 700 ± 5 °C mit 0,02 % Sr-Modifikation umstiegen, sank unser Ausschuss auf 2,1 % und die Dehnung nach der T6-Behandlung erreichte 8 %. Bitte fordern Sie vor der Zusage der Werkzeuge drei Dinge an: ein Memo zum Prozessgrund, einen DFM-Wanddickenbericht von 2,5–4,0 mm und eine Werkzeugausstattung Cpk≥1,33 für kritische Abmessungen.
Warum ist Niederdruck-Druckguss für porenfreie Automobilkomponenten besser geeignet?
Bei anspruchsvollen Automobilanwendungen ist die Wahl des Niederdruck- vs. Schwerkraftgussverfahrens der entscheidende Faktor für die Erzielung einer porenfreien Struktur. Aufgrund der Verwendung von trockener Luft mit 0,02–0,1 MPa zum Füllen des Hohlraums mit 0,05–0,2 m/s schließt LPDC das Vorhandensein von Turbulenzen aus, die beim Schwerkraft-Druckguss auftreten. Somit profitieren Sie davon, denn es garantiert eine Druckdichtigkeit bis zu 2,5 MPa ohne Imprägnierung.
fehl| Parameter | Gravity Die Casting (GDC) | Niederdruck-Druckguss (LPDC) |
| Füllmodus | Turbulenter freier Fall, der zu Gaseinschlüssen führt | Laminare Aufwärtsfüllung mit Inertgas |
| Geschwindigkeitssteuerung | Instabil und normalerweise >0,5 m/s | Präzise Steuerung mit einer Geschwindigkeit von 0,05–0,2 m/s |
| Porositätsgrad | 5 %–8 % des Porositätsvolumens | Unter 0,5 % Porosität |
| Druckdichtheit | Schlägt normalerweise oberhalb von 1,0 MPa | Wirksam bis zu 2,5 MPa durch Niederdruck-Druckguss |
| Ausschussrate | 5%–8% aus Oxideinschlüssen | Weniger als 0,5 % |
Die Verwendung des porenfreien Aluminiumgusses mit LPDC bietet Ihnen die Möglichkeit, Geometrien ohne jegliche innere Porosität zu entwerfen. Dies erfüllt Ihre Anforderungen an die Herstellung zuverlässiger Automobilkomponentengussteile, die Lecktests 2,5 MPa standhalten und keine sekundären Prozesse erfordern.
Wie erreicht die druckunterstützte Zuführung eine höhere Zugfestigkeit bei LPDC?
Beim Niederdruck-Druckguss wird während der Druckguss-Erstarrung Druck ausgeübt, um die Schrumpfungsporosität zu überwinden und das flüssige Metall zwischen die Dendriten zu transportieren. Dadurch entsteht eine feine Struktur, die im Vergleich zum Schwerkraftguss sowohl die Festigkeit als auch die Dehnung erhöht. Im Falle eines Ermüdungsversagens gewährleistet dies eine lange Lebensdauer und weniger Ermüdungsversagen.
Anhaltender Druck ermöglicht gerichtete Erstarrung
LPDC behält den Kostenvorteil beim Niederdruckguss bei, indem es während des gesamten Erstarrungsprozesses 0,03–0,08 MPa beim Niederdruckguss anwendet. Dies führt zu einem gerichteten Druckguss, der von der Formwand zum Anguss führt und alle Schrumpfungslücken füllt. Dadurch beseitigen Sie die Ausgangspunkte für Risse und erreichen eine Porosität von <0,5 % gegenüber 5–8 % beim Schwerkraftguss.
Verfeinerter sekundärer Dendritenarmabstand steigert die Stärke
Die Druckergebnisse in SDAS liegen im Bereich von 15 μm bis 25 μm im Vergleich zu 35 μm bis 50 μm beim Schwerkraftguss (AFS). Eine solche Verbesserung der Mikrostruktur führt zu Anwendungen mit höherer Zugfestigkeit von Aluminiumgussteilen, da A356-T6 280 MPa bis 320 MPa im Vergleich zu 240 bis 280 MPa erreicht.
Überlegene mechanische Leistung reduziert Designspielräume
Stärke ermöglicht eine Verringerung der Wandstärke um 10 % bis 15 % und damit eine Kostensenkung. Die Ermüdungslebensdauer bei Biegeversuchen erhöht sich um 40 %, und Sie können die Sicherheitsfaktoren entsprechend verringern. Als Hersteller von Präzisionsgussteilen können Sie Aufhängungsarme und Batterierahmen nach den Anforderungen Ihrer Kunden herstellen.
Druckunterstützte Zuführung reduziert den SDAS um die Hälfte, erhöht die Zugfestigkeit um 15–20 % und verdoppelt die Dehnung. Vorhersehbare Mechanische Druckgusseigenschaften übertreffen die Möglichkeiten des Schwerkraftgusses und ermöglichen es Ihnen, Garantieprobleme zu vermeiden und leichtere Produkte zu entwickeln. Dies beweist, dass die LPDC-Technologie die richtige Wahl für geschäftskritische Aluminiumgussteile ist.

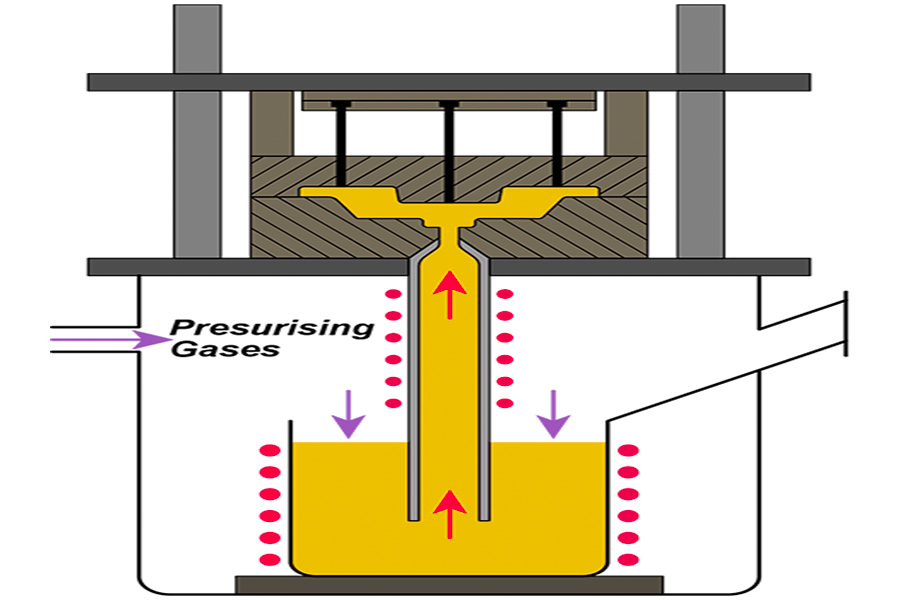

Abbildung 1: Niederdruckmaschinen formen abgedichtete Getriebegehäuse, während beim Schwerkraftguss manuelles Schöpfen für Felgen erforderlich ist.
Welche Gussmethode bietet eine bessere Maßgenauigkeit für dünnwandige Strukturen?
Das LPDC-Verfahren bietet kundenspezifische Aluminium-Druckgusslösungen mit einer Wandstärke von 2,0–3,0 mm und einer Toleranz von ±0,3 mm. Es gibt keine Kaltabschlüsse und Fehlläufe, die normalerweise beim Schwerkraftguss bei einer Dicke von 4,0 mm und mehr auftreten. Für Ihre komplizierten Gehäusestrukturen und Flüssigkeitskanäle lautet die Lösung:
Füllt dünne Wände ohne kalte Abschlüsse
- Druckfüllung: Der LPDC-Prozess nutzt 0,02 - 0,08 MPa Druckguss dünner Wände Injizieren Sie die Schmelze in Kavitäten von 2,0 - 3,0 mm, während GDC nicht unter 4,0 mm sinken kann.
- Ergebnis für Sie: Keine Fehlläufe oder kalten Runden auf komplexen internen Passagen, wobei der Ausschuss von 5 % - 8 % (GDC) auf unter 0,5 % reduziert wurde.
Engere Maßtoleranzen senken die Bearbeitungskosten
- ISO 8062-Gießtoleranz: LPDC kann CT5 (+/- 0,3 mm) gegenüber CT7 - CT8 (+/- 0,8 mm) für Schwerkraftguss erreichen.
- Ihr Vorteil: 60 % Reduzierung der CNC-Bearbeitung durch höhere Maßgenauigkeit beim Druckguss, wodurch wertvolle Stunden bei der Fünf-Achsen-CNC-Bearbeitung pro Bauteil eingespart werden. Ihre Fähigkeit, Aluminiumgussteile herzustellen, spart Geld bei der Endbearbeitung.
Konsistente Wiederholbarkeit über alle Produktionsläufe hinweg
- Prozessstabilität: Beheiztes Steigrohr sorgt dafür, dass die Schmelzetemperatur konstant bleibt (+/-5°C), wodurch der thermische Verzug reduziert wird.
- Auswirkungen auf den Kunden: Konsistente Abmessungen in Teilen Aufnahme für Aufnahme; Dadurch werden weniger Probleme bei der Montage und Nacharbeiten minimiert.
Ermöglicht komplexe Geometrie ohne sekundäre Operationen
- Dünnwandfähigkeit: Der LPDC-Prozess kann 2,0 mm Rippen und 3,0 mm Ölkanäle in einem einzigen Schuss füllen.
- Wert für Sie: Erspart das Schweißen oder Hartlöten von Einsätzen als separate Komponenten und spart somit Gesamtkosten für die Herstellung der Komponente. Ihr Druckgussverfahren Konsistenz stellt sicher, dass die Ausbeute beim ersten Durchgang mehr als 99 % beträgt.
LPDC bietet Ihnen eine Nettoformkomplexität, die durch Schwerkraftguss nicht erreicht werden kann, wie das CT5-Toleranzniveau und eine Reduzierung der Bearbeitungszeit um 60 % zeigen. Die ISO 8062-Gusstoleranz-Informationen bilden die Grundlage für die Kriterien für die Entscheidung, welches Verfahren verwendet werden soll, wenn präzise Abmessungen entscheidend sind. Kurz gesagt dient das Dokument dazu, LPDC als beste Wahl für die Herstellung von Teilen mit Präzision und dünnen Wänden zu positionieren.
Wann sind Niederdruckgusskosten wirtschaftlicher als Schwerkraftguss?
Es ist auch falsch, den Vergleich nur auf die Werkzeugkosten zu stützen. Niederdruck-Druckguss erfordert 40–60 % höhere Formkosten (15.000–35.000 US-Dollar) als Schwerkraft-Druckguss, aber die höhere Materialausbeute macht die Wirtschaftlichkeit bei steigender Produktion anders. Laut Kostenanalyse für Druckguss wird LPDC pro Teil günstiger, wenn das Volumen 2.000–5.000 Einheiten pro Jahr übersteigt als alle anderen Kosten für Niederdruckguss.
Wirtschaftsvergleichstabelle
| Kostenfaktor | Gravity Die Casting (GDC) | Niederdruck-Druckguss (LPDC) |
| Erste Forminvestition | 10.000–22.000 $ | 15.000–35.000 $ (40 %–60 % mehr) |
| Materialausbeute | 50 %–65 % aufgrund großer Riser | 85 %-92 % mit geschlossener Druckform |
| Ausschussrate aufgrund von Mängeln | 5 %–8 % | Unter 0,5 % |
| Endbearbeitungskosten nach dem Guss | Hoch – viel Schleifen und Bearbeiten erforderlich | Niedrig – sehr wenig Grat und nahezu Nettoform |
| Breakeven-Volumenschwellenwert | Die Stückkosten werden immer höher sein (Angebot für Schwerkraftguss) | 2.000 bis 5.000 Einheiten/Jahr unter Verwendung von Druckguss-Breakeven-Punkt |
Ab einem jährlichen Produktionsvolumen von 2.000 bis 5.000 Einheiten pro Jahr fallen die Stückkosten niedriger als bei jeder anderen Prozessoption. Der Druckgussausbeutevorteil (85 %–92 % gegenüber 50 %–65 %) amortisiert die Werkzeugkosten in einem Jahr. Reduzierte Ausschuss- und Endbearbeitungskosten begünstigen LPDC für Aluminiumguss in großen Mengen.
Abbildung 2: Automatisierte Niederdruckeinheiten füllen Formen vertikal, während Arbeiter manuell geschmolzenes Aluminium in Schwerkraftformen gießen.
Wie hält die LS-Herstellung das thermische Gleichgewicht in komplexen LPDC-Werkzeugen aufrecht?
Die Aufrechterhaltung einer stabilen Temperatur sorgt dafür, dass es nicht schrumpft und die Lebensdauer des Werkzeugs verlängert wird. LS Manufacturing hat eine konforme Wasserkühlung mit 16 PID-Regelkreisen implementiert, um eine konstante Temperatur von 320 °C ± 10 °C aufrechtzuerhalten. Diese Wärmemanagementlösung für den Druckguss beseitigt Hotspots für Sie:
Konforme Mehrkanalkühlung eliminiert Hot Spots
Konforme Kanäle haften an der Gussform durch punktuelle Kühlung der Dick-Dünn-Übergänge. Selbst die Wärmeabfuhr senkt die Fehlerquote auf unter 0,3 %, was zu Einsparungen bei Ihren Kosten für die Inspektion und Aufbereitung nach dem Guss führt.
PID-Regelung mit geschlossenem Regelkreis sorgt für Prozessstabilität
PID-Steuerungen halten die Düsentemperaturen innerhalb von ±10°C vom Zielwert. Im Vergleich zu Systemen mit offenem Kreislauf zeigt ein Gießprozessvergleich 40 % weniger thermische Schwankungen. Mit maßhaltigen Gussteilen, schnellen Qualifizierungszyklen und halbierten Ausschussraten haben Sie alles.
Simulationsgesteuertes Design sagt Fehler voraus und verhindert sie
Die Magmasoft-Simulation ermittelt Schrumpfzonen vor dem Schneiden des Stahls. Die LS Manufacturing Tooling-Lösung nutzt eine optimierte Kühlplatzierung, die eine Erfolgsquote beim ersten Schuss von mehr als 95 % erreicht. Die Lebensdauer der Form beträgt über 100.000 Schüsse – das Doppelte des Industriestandards – sodass Sie eine Lebensdauer der Druckgussform mit längerer Lebensdauer und weniger Austauschbedarf erhalten.
Mit konformer Kühlung, 16-Zonen-PID und Magmasoft-Validierung erhalten Sie fehlerfreie Gussteile mit einer Formlebensdauer von 100.000 Schüssen und mehr. Dieser Industriegussservice senkt Ihre Stückkosten. Das Druckguss-Kühlsystem sorgt für eine effiziente Wärmeabfuhr und stellt sicher, dass Ihre Produktion mit voller Kapazität läuft.
Was sind die wichtigsten Überlegungen für die Kompatibilität der Wärmebehandlung in beiden Prozessen?
Eine geringe Kompatibilität mit der Wärmebehandlung bedeutet, dass im Gussstück nur äußerst geringe Mengen an Gasen vorhanden sind. Schwerkraftguss enthält 0,5 bis 1,5 cm³/100 g Al-Gase, was bei 525 °C zu Blasenbildung an der Oberfläche führt. Umgekehrt fängt LPDC weniger als 0,1 cm³/100 g Al ein, wodurch eine T6-Behandlung möglich wird. Ihre tragenden Teile erhalten eine 40 % höhere Streckgrenze und eine HBW-Härte von 90–110:
Der Gasgehalt bestimmt die Durchführbarkeit einer Wärmebehandlung
- Gasgehalt: Druckgussgasgehalt im Bereich von unter 0,1 cm3/100g Al, während Schwerkraftgussverfahren hat Gasgehalt von 0,5-1,5 cm3/100g Al.
- Blasenrisiko: Bei Schwerkraftgussteilen kommt es zu Blasenbildung an der Oberfläche mit einem Prozentsatz von 5 %-8 % bei 525 °C, während bei LPDC dieses Problem nicht auftritt.
- Ihr Gewinn: Bestellen Sie T6 ohne Ausschusskosten und sparen Sie bis zu 10%-15% bei den Qualitätskosten.
Blasenrisiko im LPDC eliminiert
- Mechanismus: Die beim Schwerkraftguss vorhandenen Gase dehnen sich aufgrund der Lösungsbildung aus.
- LPDC-Vorteil: Die porenfreie Struktur widersteht dem Einweichen bei einer Temperatur von 525 °C, ohne dass Blasen entstehen.
- Ihr Vorteil: Keine Blasen mehr beim Druckguss erforderlich, was schnellere Lieferungen ermöglicht.
Mechanische Eigentumsgewinne nach T6
- Härte: LPDC A356 erreicht nach T6-Wärmebehandlung einen HBW 90–110, während Schwerkraftguss nur HBW 70–85 erreicht.
- Festigkeit: Die Streckgrenze steigt um 40 % und erreicht 280-320 MPa; Erfüllt alle T6-Wärmebehandlungsaluminiumspezifikationen.
- Ihr Wert: Ermöglicht härtere und stärkere Teile und erzeugt Teile, die dünner sind, ohne Einbußen bei der Festigkeit.
Auswirkungen auf die Anwendung sicherheitskritischer Teile
- Ermüdungslebensdauer: LPDC T6-Teile halten mehr als 10⁷ Zyklen; Ideal für Querlenker und Radnaben.
- Zertifizierung: Da Sie ein Hersteller von Präzisionsgussteilen sind, stellen Sie zertifizierte Teile für den Einsatz in autonomen Systemen bereit.
- Konsistenz: Ihre Druckguss-Ausscheidungshärtung führt zu einer gleichmäßigen Härte Ihres OEM.
Der Al-Gasgehalt von LPDC unter 0,1 cm³/100 g gewährleistet die vollständige Kompatibilität mit der T6-Behandlung und sorgt für eine um 40 % erhöhte Streckgrenze und einen HBW von 90–110 ohne Blasenbildung. Der leichte hochfeste Druckguss wird die strengsten Ermüdungstests bestehen. Diese besondere Fähigkeit, kundenspezifischen Aluminiumdruckguss herzustellen, zusammen mit der Wärmebehandlungskompatibilität, macht Sie bei Automobilanwendungen mit den höchsten Sicherheitsstandards wettbewerbsfähig.
Abbildung 3: Der Wechsel vom Pfannengießen zur Druckkammerfüllung optimiert die Produktion von Aluminium-Motorradzylinderköpfen.
LS Manufacturing Niederdruck-Druckgussservice für Triebwerkshalterungen in der Luft- und Raumfahrt: 45 % Gewichtsreduzierung und fehlerfreie Produktion
Ein Luft- und Raumfahrtzulieferer in Europa musste sich mit Ausschuss- und Gewichtsproblemen auseinandersetzen, als er die Triebwerkshalterung aus einer A356-Aluminiumlegierung im Schwerkraftgussverfahren herstellte. Die Niederdruckgusstechnologie wurde von LS Manufacturing eingesetzt, was zu einer Gewichtsreduzierung von 45% und einer fehlerfreien Gussproduktion führte. Als Hersteller von Präzisionsgussteilen garantieren wir eine Verbesserung Ihrer Kosten und Qualität durch:
Kundenherausforderung
Es gab ungleichmäßige Wandstärken zwischen 3,0 und 18,0 mm bei der durch Schwerkraftguss hergestellten Halterung, die im Inneren eine hohe Porosität aufwies. Die Ausschussrate betrug 18% aufgrund von Blasen- und Rissproblemen während der T6-Lösungsglühbehandlung. Ohne den Druckguss-Simulationsprozess wäre der Anbieter nicht in der Lage, das Fließverhalten zu verstehen und das Gewicht zu reduzieren.
LS-Fertigungslösung
Ingenieure haben das Design der Aluminiumhalterung für die Luft- und Raumfahrt mittels Magmasoft-Simulation neu gestaltet, um 12 dynamische Punktkühlkanäle im Bottom-Gate-Laufsystem zu haben. Wir hatten einen präzisen Fülldruck von 0,045 MPa und eine optimierte Wandgeometrie für eine 2,2 mm gerippte Gitterstruktur. Eine solche kundenspezifische LPDC-Lösung ermöglichte es uns, Probleme mit Schrumpfhohlräumen und Gaseinschlüssen zu vermeiden.
Ergebnisse und Wert
Das Teilegewicht verringerte sich von 8,5 kg auf 4,7 kg (44,7 %), die innere Porosität lag unter 0,2 %, die Röntgenuntersuchung war besser als Stufe 1 basierend auf ASTM E155 und die hermetische Abdichtung betrug 3,0 MPa ohne Leckagen. Die Chargenausschussrate wurde von 18 % auf 0,3 % reduziert, was eine Kostensenkung um 38 % ermöglichte. Die Gewichtsreduzierung beim Druckguss führte zu Einsparungen von 200.000 $ pro Jahr und die DFMA/Rückverfolgbarkeitslösung ermöglichte es uns, die FAR-25-Zertifizierung 25 Tage früher zu erhalten.
Eine Gewichtseinsparung von 44,7% des Bauteils bei vernachlässigbaren Mängeln reduzierte sowohl die Kosten als auch den Zeitaufwand für die Zertifizierung um 25 Tage. Hier bei LS Manufacturing nutzen wir simulationsbasiertes Design, Prozesskontrolle und ein umfassendes Qualitätssicherungssystem für Druckguss, um selbst für die anspruchsvollsten Luft- und Raumfahrtprojekte die am besten geeigneten Lösungen bereitzustellen.
Wenn Sie das Bracketgewicht um 45 % reduzieren und den Ausschuss von 18 % auf nahezu Null reduzieren möchten, sprechen wir über unsere simulationsoptimierte Niederdruck-Druckgusslösung.
Wie wählen Sie zwischen LPDC und GDC für Ihre spezifischen Projektanforderungen?
Die Wahl zwischen Niederdruckguss (LPDC) und Schwerkraftguss (GDC) basiert auf einer eingehenden Bewertung der Geometrie des Bauteils, seiner Leistungsanforderungen und der benötigten Produktionsmenge. Mithilfe einer quantitativen Entscheidungsmatrix in sechs Variablen wie Wandstärke, Druckdichtheit, Volumen pro Jahr, Wärmebehandlung, Ausschuss und Werkzeugkosten können Sie klar erkennen, welche für Sie besser ist. Nutzen Sie die oben genannten Richtlinien, um Ihre Eignung für den Niederdruck- vs. Schwerkraftgussservice oder den Schwerkraftguss zu beurteilen:
Wandstärke definiert die minimale Füllkapazität
Was das Auffüllen von Wänden angeht, kann LPDC dies durch kontrollierten Druck bis zu 2,0–3,0 mm erreichen, GDC kann jedoch nicht unter 4,0 mm füllen und ist anfälliger für Kaltabschlüsse. In Fällen, in denen Sie Rippen- oder Kanalkonstruktionen mit einer Dicke von weniger als 3,0 mm haben, kann LPDC dazu beitragen, das Risiko von Fehllauffehlern zu verringern. Die Wandstärke des Druckgusses wird zu Ihrem Hauptkriterium bei der Wahl von LPDC.
Anforderungen an die Druckdichtheit bestimmen das Leckrisiko
Die Hermetik von LPDC übersteigt 2,0 MPa (getestet bei 2,5 MPa ohne Leckage), während Dichtungen im GDC brechen, wenn der Druck 1,0 MPa überschreitet und eine sekundäre Imprägnierung erforderlich ist. Bei allen Dichtanwendungen wie Ölkreisläufen, Bremsteilen und Batteriegehäusen macht LPDC die Notwendigkeit einer Dichtungsbeschichtung überflüssig. Laut dem Gießprozessvergleich erhöht GDC die Kosten pro Stück für die Versiegelung um 15–20 %.
Das jährliche Volumen bestimmt die Amortisation von Werkzeugen
Die Investition in LPDC-Formen beträgt 15.000 bis 35.000 $ im Vergleich zu 10.000 bis 22.000 $ für GDC. Der Break-Even-Punkt liegt jedoch nach 3.000 Teilen pro Jahr, da LPDC eine höhere Ausbeute aufweist (85 %–92 % im Vergleich zu 50 %–65 %). Bei einer Bestellung von weniger als 1.000 Stück sollte ein Kostenvoranschlag für Schwerkraftguss eingeholt werden, um hohe Kosten zu vermeiden. Bei Bestellungen über 3.000 Stück bietet LPDC einen niedrigeren Preis pro Stück und eine schnellere Amortisation.
Wärmebehandlungskompatibilität erweitert Eigenschaftenoptionen
Der Gasgehalt von LPDC unter 0,1 cm³/100g Al gewährleistet eine vollständige T6-Behandlung (Lösung und Alterung), was zu einer Härte HBW 90–110 und einer 40 % höheren Streckgrenze führt. Aufgrund der Blasenbildung bei 525 °C unterliegt die GDC einer Behandlungsbeschränkung auf F oder T5. Falls Ihre Spezifikation eine Mindeststreckgrenze von 280 MPa oder eine Ermüdungsbeständigkeit von mehr als 10⁷ Zyklen erfordert, ist LPDC ein Muss. Der Druckguss-Wärmebehandlungsbereich ist breiter und bietet daher leichtere und dennoch stärkere Konstruktionen.
Mit dieser sechsdimensionalen Matrix, die Parameter wie Wandstärke, Dichtheit, Volumen, Wärmebehandlung, Ausschuss und Werkzeuge umfasst, können Sie eine richtige Wahl zwischen LPDC und GDC treffen. Wenn es um die Druckgussverfahrensauswahl geht, gibt es keine Vermutungen, die Ihnen dabei helfen, Ihr Verfahren entsprechend Ihren Kosten- und Qualitätszielen richtig auszuwählen.
Abbildung 4: Roboterarme bewältigen gefährliche Gießvorgänge beim Schwerkraftguss, während hydraulische Stößel die Formen in Niederdrucksystemen sichern.
Warum sollten Sie sich für LS Manufacturing als Ihren vertrauenswürdigen Präzisionsalaun entscheiden?Inum Casting-Lieferant?
Die Zusammenarbeit mit einem erfahrenen Partner für komplexe Gussteile ist nur möglich, wenn dieser über hochentwickelte Anlagen, hochwertige Kontrollen und technische Unterstützung bei jedem Herstellungsschritt verfügt. Bei LS Manufacturing nutzen wir 28 automatisierte LPDC/GDC-Zellen in unserer 50.000 m² großen digitalen Anlage mit ZEISS CMM, Spektrometrie und 3D-Röntgenanalyse. Mit solch fortschrittlichen Werkzeugen für die Druckgussautomatisierung erhalten Sie fehlerfreie Komponenten:
Einrichtungen und Messtechnik garantieren Präzision
- Produktionsanlagen: 28 automatisierteNiederdruck-/Schwerkraftgusszellen mit robotergestützter Handhabung.
- Inspektionswerkzeuge: ZEISS KMG (Toleranz ±0,002 mm), optisches Emissionsspektrometer und 3D-Röntgen-Computertomographie.
- Ihr Vorteil: Alle Gussteile werden innerhalb der Zeichnungstoleranzen vermessen; es wird keine versteckten Mängel geben. Dieses Druckguss-Inspektionssystem garantiert, dass nichts in Ihren Montageprozess gelangt.
Full-Service-Engineering beschleunigt die Markteinführung
- DFM-Unterstützung: Unser Ingenieurteam prüft Ihr 3D-Modell auf Gießbarkeit und schlägt Übergänge und Formschrägen vor.
- Simulation: Mit der Magmasoft-Software zur Simulation des Flüssigkeitsflusses und des Erstarrungsprozesses können wir Fehler vorhersagen, bevor wir Werkzeugstahl schneiden.
- Rapid Prototyping: Wir liefern voll funktionsfähige Prototypen in 7–10 Tagen, um das Design zu überprüfen.
- Serienproduktion: Einfacher Übergang von 100 auf 10.000 Teile unter gleichen Prozessbedingungen.
- Ihr Vorteil: 3–4 Wochen beim Iterationszyklus gespart. Das Rapid Prototyping im Druckguss ist ein großer Vorteil, den Sie gegenüber der Konkurrenz haben.
Qualitätssysteme gewährleisten 100 % Liefertreue
- Zertifizierungen: Jeder Schritt wird gemäß den Standards IATF 16949 und ISO 9001 verwaltet.
- Rückverfolgbarkeit: Vollständige Rückverfolgung von Chargen, von der Schmelzchemie bis zum endgültigen CMM-Bericht.
- Ihr Vertrauen: Jede Lieferung umfasst PPAP- und Kontrollplandokumentation. Als Hersteller von Präzisionsgussteilen können wir den von Automobil- und Luft- und Raumfahrt-OEMs geforderten Audit-Trail liefern.
Maßgeschneiderte Lösungen für komplexe Geometrien
- Materialflexibilität: A356, A380, AZ91 und proprietäre Legierungen.
- Werkzeugkompetenz: Innenformdesign und -konstruktion beschleunigen die Herstellungszykluszeit.
- Ihr Wert: Sie erhalten eine maßgeschneiderte Aluminium-Druckgusslösung, die speziell auf Ihre Leistungs- und Kostenkriterien zugeschnitten ist, kein Standardverfahren.
Ausgestattet mit 28 Automatisierungszellen, voller Messfähigkeit und IATF 16949-zertifizierten Prozessen produziert LS Manufacturing Gussteile, die einige der strengsten Maß- und mechanischen Toleranzen erfüllen. Dieser Industriegussservice bietet DFM, Simulation, Rapid Prototyping und Serienproduktion unter einem Dach. Arbeiten Sie mit einem Branchenführer zusammen, der Ihr Risiko minimiert, die Durchlaufzeiten verkürzt und Ihnen eine Ausbeute beim ersten Durchgang von über 98 % bietet.
FAQs
1. Was ist der Hauptstrukturunterschied zwischen LPDC- und GDC-Geräten?
LPDC verwendet einen versiegelten Warmhalteofen und ein Steigrohr, um unter Gasdruck von 0,02 bis 0,1 MPa eine allmähliche Formfüllung von unten nach oben zu erzeugen. Im Gegensatz dazu verwendet GDC offene Formen und Gießbecher, die ausschließlich auf der Schwerkraft des geschmolzenen Aluminiums basieren, um die Formen von oben nach unten zu füllen. Die LPDC-Maschinen von LS Manufacturing ermöglichen eine hochpräzise Steuerung des Gasdrucks bis zu 0,01 MPa.
2. Können Kokillengussteile einer T6-Wärmebehandlung ohne Mängel unterzogen werden?
Der Prozess der T6-Wärmebehandlung von GDC-Teilen ist schwierig, da das Schwerkraftgießen zu Lufteinschlüssen führen kann, die das Problem der Blasenbildung auf der Oberfläche des GDC-Teils verursachen können, während eine Lösungsglühbehandlung bei Temperaturen über 500 °C durchgeführt wird. Um die hochfesten T6-Eigenschaften zu erreichen, empfiehlt LS Manufacturing die Verwendung von LPDC.
3. Was ist die durchschnittliche Vorlaufzeit für LPDC-Werkzeuge und Musterlieferungen bei LS Manufacturing?
Der Werkzeugherstellungsprozess dauert in unserem Unternehmen etwa 20–30 Tage. Mithilfe der Technologie der hochpräzisen CNC-Bearbeitung und Formflusssimulation können wir den Probelauf innerhalb von 5–7 Tagen nach Fertigstellung der Form durchführen und T1-Aluminiumlegierungsmuster (CMM-geprüft) liefern.
4. Welche Mindestwandstärke kann LS Manufacturing mit Niederdruck-Druckguss erreichen?
Mit konstanter Zufuhr bei niedrigem Druck ist LS Manufacturing in der Lage, lokalisierte Gussteile mit Wänden von nur 2,0–2,5 mm herzustellen. Dies ist eine erhebliche Verbesserung gegenüber der 4,0 mm Wandstärke, die mit der herkömmlichen Schwerkraftgussmethode möglich ist, und sorgt für ein geringeres Gewicht Ihrer Teile.
5. Wie stellt LS Manufacturing die innere Festigkeit und Luftdichtheit von Gussteilen sicher?
Wir verwenden eine Kombination aus vorläufigen Simulationen mit Magmasoft, einer 100%-Röntgenprüfung in Vollzeit und einer Luftdichtheitsprüfung unter Wasser mit einem Druck von 3,0 MPa. Das von LS Manufacturing verwendete Niederdruck-Erstarrungszuführungsverfahren sorgt dafür, dass die innere Porosität unter 0,5 % liegt.
6. Welche Aluminiumlegierungen werden von LS Manufacturing am häufigsten für LPDC verarbeitet?
Zu den Legierungen, mit denen wir normalerweise arbeiten, gehören A356/AlSi7Mg0,3 (hohe Zugfestigkeit und Dehnung), A380/ADC12 (hervorragende Formfüllfähigkeiten) und A319. LS Manufacturing ist in der Lage, Legierungsformeln gemäß Ihren Spezifikationen hinsichtlich Zugfestigkeit und Korrosionsbeständigkeit zu entwickeln.
7. Wie sind die anfänglichen Werkzeugkosten von LPDC im Vergleich zu Hochdruck-Druckguss (HPDC)?
Der Preis der LPDC-Werkzeuge übersteigt normalerweise nicht 35–50 % des HPDC-Formwerkzeugs derselben Größe. Dies liegt daran, dass der LPDC-Prozess bei einem Druck arbeitet, der 0,1 MPa nicht überschreitet, während der HPDC-Prozess bei einem Druck von 30–100+ MPa arbeitet. Es macht große Spannmaschinen oder spezielle Formmaterialien überflüssig.
8. Wie kann ich bei LS Manufacturing ein schnelles und präzises Angebot für Niederdruckguss anfordern?
Laden Sie Ihre 3D-STEP/IGES-Dateien und 2D-Zeichnungen zusammen mit Materialanforderungen und der Menge der pro Jahr zu produzierenden Teile hoch. Das detaillierte Angebot wird innerhalb von 24 Stunden zusammen mit dem DFM-Analysebericht (Design for Manufacturing) bereitgestellt.
Zusammenfassung
LPDC-Guss und Schwerkraftguss wirken sich auf die Strukturqualität und die Logistikkosten aus. Der Schwerkraftguss eignet sich für die Herstellung einfacher Teile mit dicken Wänden in kleinen Mengen. LPDC-Guss eignet sich für die Herstellung hochwertiger Teile, die Luftdichtheit, Festigkeit und dünne Wände mit minimaler Porosität und gleichmäßiger Füllung erfordern. LS Manufacturing verfügt über umfangreiche jahrelange Erfahrung in der Fertigung, PID-gesteuerten Formanlagen und IATF 16949-basierten DFM-Prozessen.
Haben Sie Probleme mit Porosität, Blasenbildung bei der Wärmebehandlung und der Ausschussrate bei der Bearbeitung? Klicken Sie einfach auf „Kostenloses Angebot erhalten“ und laden Sie Ihre 3D-CAD-Daten und Spezifikationen hoch. Unsere erfahrenen Ingenieure erstellen Ihnen innerhalb von 24 Stunden eine kostenlose DFM-Analyse und einen Kostenvergleich für LPDC- und Schwerkraftguss.
📞Tel: +86 185 6675 9667
📧E-Mail: info@lsrpf.com
🌐Website:https://lsrpf.com/
Haftungsausschluss
Der Inhalt dieser Seite dient nur zu Informationszwecken.LS Manufacturing ServicesEs gibt keine Zusicherungen oder Gewährleistungen, weder ausdrücklich noch stillschweigend, hinsichtlich der Richtigkeit, Vollständigkeit oder Gültigkeit der Informationen. Es sollte nicht gefolgert werden, dass ein Drittlieferant oder -hersteller Leistungsparameter, geometrische Toleranzen, spezifische Designmerkmale, Materialqualität und -typ oder Verarbeitung über das LS Manufacturing-Netzwerk bereitstellt. Es liegt in der Verantwortung des Käufers.Erforderliche TeileAngebot Identifizieren Sie spezifische Anforderungen für diese Abschnitte.Bitte kontaktieren Sie uns für weitere Informationen.
LS Manufacturing Team
LS Manufacturing ist ein branchenführendes Unternehmen. Konzentrieren Sie sich auf maßgeschneiderte Fertigungslösungen. Wir haben über 15 Jahre Erfahrung mit über 5.000 Kunden und konzentrieren uns auf hochpräzise CNC-Bearbeitung,Blechherstellung, 3D-Druck,Spritzguss Formen.Metallstanzen und andere Fertigungsdienstleistungen aus einer Hand.
Unsere Fabrik ist mit über 100 hochmodernen 5-Achsen-Bearbeitungszentren ausgestattet, die nach ISO 9001:2015 zertifiziert sind. Wir bieten Kunden in mehr als 150 Ländern weltweit schnelle, effiziente und qualitativ hochwertige Fertigungslösungen. Ganz gleich, ob es sich um eine Kleinserienproduktion oder eine groß angelegte Individualisierung handelt, wir können Ihre Anforderungen mit der schnellsten Lieferung innerhalb von 24 Stunden erfüllen. Wählen Sie LS Manufacturing. Das bedeutet Auswahleffizienz, Qualität und Professionalität.
Um mehr zu erfahren, besuchen Sie unsere Website:www.lsrpf.com
