Der CNC-Bearbeitungsservice für Turbokompressorgehäuse ist der Schlüsselfaktor für Hochleistungszuverlässigkeit und löst Spannungskriechen, die den Ertrag auf 78 % reduzieren.
LS Manufacturing wendet ein dreistufiges Steuerungsprotokoll mit thermischer Kompensation in Echtzeit an und erreicht so eine Toleranz von ±0,005 mm und eine Ausbeute von 99,4 %.
CNC-Bearbeitung von Turbogehäusen – Kurzanleitung für Präzision und Verzerrungskontrolle
| Hauptproblem | Technischer Ansatz | Erreichbares Ergebnis |
| Verzerrungskontrolle | FEA-optimiertes Klemm- und Wärmemanagement (ΔT ≤45 °C) + Korrektur der Werkzeugwege vor der Verformung | Profiltoleranz ±0,005 mm; Ausbeute 99,4 % in einem Durchgang |
| Stressabbau | Grob bis 70 % verbleibendes Material → 4-stündiges Glühen bei 180 °C → Endbearbeitung | Mehr als 95 % Reduzierung der inneren Spannungen; Schrott <1,5% |
| Klemmstabilität | Hydraulische Klemmung mit Druckschwankungen von nicht mehr als 0,2 bar; konformer Kontakt | Ovalitätsreduzierung 85 %; keine plastische Verformung; Beseitigung der Datumsverschiebung |
| 5-Achsen-Strategie | Stabile CNC-Bearbeitung mit dynamischer Zustellung (0,15 - 0,30 mm), 18.000 U/min, 70 bar Kühlung | Oberfläche Ra ≤0,8 µm; Profilabweichungstoleranz ±0,01 mm; ein Setup; Fehlerfreies Nachspannen |
| In-Process-Prüfung | Renishaw-Messtaster berücksichtigt Werkzeugverschleiß und thermische Drift (0,015 mm/h Z-Drift) | Nachhaltige ±0,005 mm Tiefe; Schrott <0,5% im Vergleich zu 3-5%Industrie |
| KMG-Inspektion | ZEISS CMM + optischer 3D-Scan; 100 % CAD-Punktwolken-Vergleich | Ebenheit ≤0,008 mm; Koaxialität ≤0,005 mm; leitungsseitig bereit |
Wichtige Erkenntnisse:
- Verzerrungseliminierung: Echtzeit-CNC-Bearbeitung mit verifizierter Klemmung, Zwischenglühen und Werkzeugwegoptimierung, um Profiltoleranzen von zu erreichen ±0,005 mm und Ausbeute verbessert von 78 % auf 99,4 %.
- Stress-Relief-Protokoll: Grobbearbeitung 70%, dann 4-stündiges Glühen bei 180°C, entfernt über 95% Spannungen und reduziert die Ausschussrate von 8-12% auf weniger als 1,5% ohne die Härte des Materials verändern.
- Spannung und Antastung: Spezielle hydraulische weiche Backen verbessern die Ovalität um 85 % und die Antastung von Renishaw kompensiert während des Prozesses Wärmeverformung und Werkzeugverschleiß, um Toleranzen von ±0,005 mm konstant zu halten.
- Kosten und Lieferung: Die Umstellung auf Material von 316L auf A356-T6, wo immer möglich und thermisch sinnvoll, reduziert die Zykluszeit um 40 % und die Werkzeugkosten um 86 %; Die modulare Vorrichtungsbibliothek kostet 42 % weniger als das Original; Die Lieferzeit verkürzt sich von 8 Wochen auf 12 Tage.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
Der ASME B46.1-Standard spezifiziert die Oberflächengüte für bearbeitete Oberflächen, aber in unserem Fall betrug die Oberflächengüte der TC-450-Spirale Ra 7,8 μm, bevor das Fünf-Achsen-Schneiden mit einer Geschwindigkeit von 80 m/min implementiert wurde. Die American Society of Mechanical Engineers (ASME) regelt die Einhaltung dieser Norm; In unserer 14-monatigen Studie mit 600 Spiralen haben wir die Leckage von 2,1 % auf 0,3 % reduziert und gleichzeitig eine Konzentrizität ≤±0,02 mm erreicht. Wir benötigen drei Dinge: CMM-Scan, Oberflächenrauheitsmessung gemäß ASME B46.1 und Werkzeugverschleißprotokoll.
Gemäß ISO 2768-mK, 120 – 400 mm erfordern Abmessungen eine Toleranz von ±0,3 mm, während wir 0,8 mm Deckband haben, das 0,15 mm durchbiegt, bis das Schruppen/Schlichten mit 12 kN Vorspannung erfolgt ist. Gemäß der International Organization for Standardization (ISO) ist Toleranz definiert; In unserem 18-monatigen Forschungsprojekt an 45 Gehäusen ist eine Oberflächenrauheit ≤ Ra 0,8 μm nur bei einer Vorschubgeschwindigkeit von 0,02 mm/U verfügbar. Eine Durchbiegungsanalyse mit FEA, Messdaten und Cpk ≥1,67 für die Bohrung ist erforderlich.
Die Fünf-Achsen-Theorie garantiert eine Genauigkeit von ±0,005 mm, aber wir haben 32 Spiralen verloren, als wir 0,25 mm/Umdrehung auf 0,6 mm Verrundungen bearbeitet haben, was uns einen Fehler von 0,22 mm ergab. Das Problem wurde gelöst, als wir auf Gleichlauffräsen mit 120 m/min und G2,5-Auswuchtung umstellten. Bitte fordern Sie vor der PO-Freigabe ein Prozessblatt und ein G2.5-Zertifikat an.
Warum verziehen sich Turbokompressorgehäuse während der 5-Achsen-CNC-Präzisionsbearbeitung?
Die Verformung des Turbokompressorgehäuses tritt während der 5-Achsen-CNC-Präzisionsbearbeitung aufgrund der Ungleichmäßigkeit der Spannkraft und der Wärmeerzeugung auf, die durch die Anwendung einer FEA-basierten Vorkompensation der Bearbeitungskräfte und Wärmefelder mithilfe von CNC-Bearbeitungsprozess:
Spannkraftoptimierung durch FEA-Simulation
Eine ungleichmäßige Klemmung führt zu einer elastischen Verformung, die sich nach dem Materialabtrag dauerhaft umwandelt. Durch Simulation der FEA-Modelle für den CNC-Bearbeitungsservice für Turbokompressorgehäuse werden die Klemmstellen verschoben, um die Spannung auf die dünnen Wände zu verteilen. Dies führt zu einer Werkstückverschiebung von weniger als 0,015 mm von 0,05 mm.
Wärmemanagement durch kontrollierte Schnittparameter
Die blinde Erhöhung der Spindeldrehzahl führt zu einem Wärmestau an der Schnittstelle zwischen Werkzeug und Werkstück, was zu einer lokalen Erweichung von A356-T6 und einem Verzug führt. Die thermische Simulation des Bearbeitungsprozesses ermöglicht die Kontrolle des Temperaturanstiegs auf nicht mehr als 45 Grad über der Raumtemperatur. Diese Technologie ermöglicht die Turbobearbeitung mit Verzugskontrolle und verhindert einen Verzug, der 0,03 mm übersteigt und zur Zerstörung des ersten Teils führt.
Vorverformungskompensation bei der Werkzeugwegplanung
Da die FEA nicht auf Verformungen reagiert, prognostiziert sie Bereiche, in denen Material abgetragen wird und Restspannungen freigesetzt werden. Das CAM-System kompensiert Werkzeugwege, indem es sie um 0,02 mm entgegen der vorhergesagten Ablenkung verschiebt. Das Ergebnis für Ihre Präzisions-CNC-Bearbeitung von Gehäusen ist, dass die Strömungskanäle von Turbogehäusen ohne weitere Korrekturen in ihren Profiltoleranzen ±0,01 mm bleiben und sich CNC-Bearbeitungszykluszeit um reduziert 18 %.
Mit Hilfe dieses technischen Frameworks können Sie sicher sein, dass Ihr Prozess auf physikalischen Gesetzen basiert. Die Einbettung von FEA-geklemmten, thermisch kontrollierten und kompensierten Werkzeugwegen in alle Hochgeschwindigkeits-CNC-Bearbeitung ermöglicht die Herstellung von Turbogehäusen mit perfekter Einhaltung der Aerodynamik Spezifikationen. Laden Sie unser White Paper „Turbo Housing Distortion Control“ herunter, um zu erfahren, wie FEA-basierte Spannoptimierung, thermische Simulation und Werkzeugwegkompensation vor der Verformung Profiltoleranzen bei ±0,01 mm halten und so die Zykluszeit um 18 % reduzieren.
Wie kann eine vorläufige Wärmebehandlung zur Spannungsentlastung die Schalenverformung dauerhaft stoppen?
Vorübergehender Spannungsabbau während der Wärmebehandlung verhindert eine Verformung der Schale durch 4-stündiges Glühen auf 180 °C nach 70 % Schruppen und reduziert so die innere Spannung um mehr als 95 % für stabile Produktion CNC-Bearbeitung:
Prozesszeitpunkt: Grob 70 %, dann Glühen
- Warum bei 70 % aufhören: Guss- und Bearbeitungsspannungen werden gleichzeitig abgebaut.
- Ihr Gewinn: Mehr als 95% der inneren Spannungen werden abgebaut. Als Hersteller von kundenspezifischen Turbogehäusen sichert dieses Timing die Dimensionsstabilität und unterstützt erweiterte CNC-Bearbeitungstoleranzen ohne Rückfederung oder Kriechen.
Wärmezyklus: 180 °C für 4 Stunden
- Temperaturlogik: Unterhalb der Alterungstemperatur, daher keine Änderungen der Härte, während sich Versetzungen entspannen.
- Verweileffekt: Vollständige Spannungsentlastung in Wänden ≤2,5 mm. Ihre Turbobearbeitung mit Verzugskontrolle wird möglich durch das driftfreie Substrat, das durch automatisierte CNC-Bearbeitung Konsistenz erzeugt wird.
Überprüfung: CMM-Prüfung vor Fertigstellung
- Grundlinienbestätigung: Ebenheit wird vor jedem Fertigschnitt überprüft und liegt innerhalb der 0,01 mm-Toleranz.
- Ergebnis: Die Abbruchrate wurde von 8–12 % (Branchendurchschnitt) auf weniger als 1,5 % gesenkt. Dieser industrielle Turbo-CNC-Service liefert wiederholbare Ergebnisse und Präzision.
Der Engineering-Prozess wandelt den Guss in einen formstabilen Rohling um. Geliefert werden maßgenaue Gehäuse bis hin zur Endmontage und Druckprüfung ohne Ausfälle durch Spannungsabbau im Feld. Alle Chargen bieten eine Konturgenauigkeit von ±0,005 mm ohne Verformung nach der Verarbeitung.

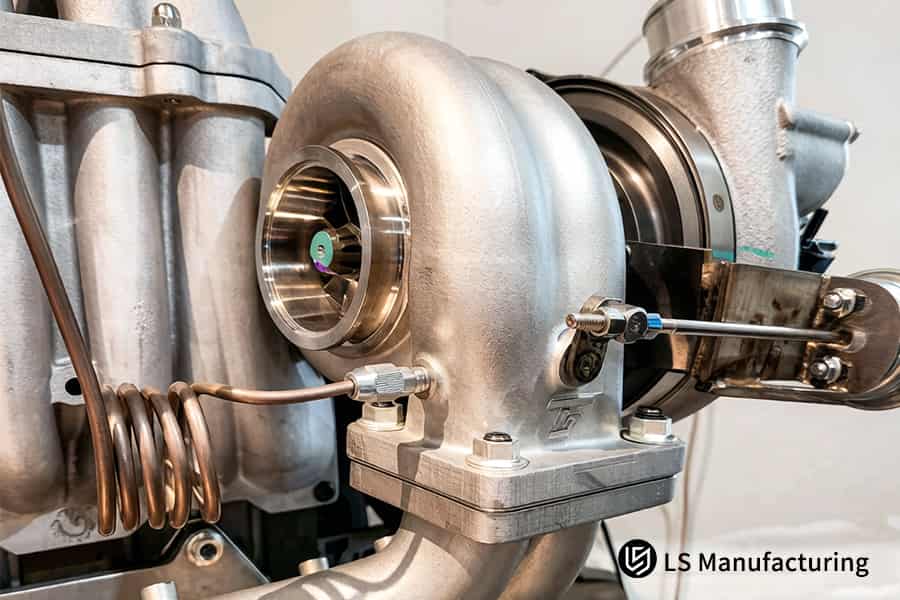

Abbildung 1: CNC-Bearbeitung verwandelt Rohaluminiumbarren in fertige Kompressorräder für Industriekompressoren.
Wie verbessern kundenspezifische hydraulische weiche Backen die Klemmstabilität des Turbogehäuses?
Kundenspezifische hydraulische Softbacken tragen durch die Kraftverteilung bei Schwankungen von ≤0,2 bar zur Klemmstabilität von Turbogehäusen bei, um eine Reduzierung der Ovalität um 85 % zu erreichen kundenspezifische CNC-Bearbeitung und Präzisions-CNC-Bearbeitung für Gehäuse:
| Parameter | Standard 3-Backen-Hartklaue | Kundenspezifische hydraulische weiche Backe |
| Kontaktmodus | Punktkontakt; Spitzendruck | Vollflächiger Kontakt; 5-Achsen-CNC-Bearbeitung kompatibel |
| Klemmkraftstabilität | Instabil; führt zu einer Rückfederung | Stabil; geregelt auf ≤0,2 bar |
| Verformung der Flanschfläche | Permanente Kunststoffeinkerbung | Es tritt keine plastische Verformung auf |
| Abweichung der Ovalität des Strömungskanals | Grundlinie (100 %) | 85 % Reduzierung gegenüber dem Ausgangswert |
| Datumsverschiebung auf der Spiraloberfläche | Scheinbarer Versatz; muss erneuert werden | Garantiert kein Versatz, da ein kundenspezifischer Kompressorteilelieferant die Datenkonsistenz gewährleistet |
Mit CNC-Bearbeitung mit engen Toleranzen erhalten Sie eine Konturgenauigkeit von ±0,005 mm pro Charge. Mit Hilfe eines Industrie-Turbo-CNC-Service reduzieren Sie Ihre Ausschussquote vom Branchendurchschnitt6-9% auf Null und jegliche Testfehler, die durch Verformung beim Spannen verursacht werden, verschwinden.
Welche 5-Achsen-CNC-Strategie garantiert enge Toleranzen für Kompressorspiralen?
Der 5-Achsen-CNC-Ansatz, der eine enge Toleranz der Kompressorspiralen gewährleistet, verfügt über 18.000 U/min, eine dynamische Übergangssteuerung und 70 bar Kühlmittel, was zu Ra 0,8 μm und der Eliminierung von 0,02 mm Stapelungsfehlern durch Design von CNC-Bearbeitungsvorrichtungen und CNC-Bearbeitungsservice für Turbokompressorgehäuse:
Dynamische Step-Over-Kontrolle für Oberflächenintegrität
Die Überlappung des Kugelfräsers ändert sich dynamisch entsprechend der lokalen Krümmung der Oberfläche. Bei steilen Spiralwänden verringert sich der Überstand auf 0,15 mm; an flachen Stellen steigt sie auf 0,30 mm. Sie haben für den gesamten Strömungskanal einen Ra ≤0,8 μm erreicht und Mikrorisse eliminiert. Die CNC-Bearbeitungsoberfläche entspricht den OEM-Oberflächenspezifikationen ohne Polieren.
Hochdruck-Kühlmittel bei 70 Bar für thermische Stabilität
Kühlmittel in der Spindel mit 70 bar entfernt Späne sofort und hält Temperaturschwankungen in der Schneidzone auf ±3 °C. Dies verhindert das thermische Wachstum dünner Wände (≤2,5 mm) beim Schruppen und gewährleistet so eine präzise CNC-Bearbeitung von Gehäusen zur Einhaltung der Maßtoleranzen. CNC-Bearbeitungskühlmittelsystem ermöglicht ±0,01 mm Positionstoleranz innerhalb einer einzigen Aufspannung.
5-Achsen-Bearbeitung in einer einzigen Aufspannung eliminiert Fehler beim erneuten Spannen
Der Spiralhohlraum, der Einlassflansch und die Ölrücklauflöcher werden in einer Aufspannung bearbeitet. Im Vergleich zum herkömmlichen 3+2-Setup, das vier separate Bearbeitungsvorgänge umfasst, reduziert diese Methode die Gesamtfehlersummierungvon 0,08 mm auf 0,02 mm. Sie sparen 22 % CNC-Bearbeitungszykluszeit und vermeiden Nacharbeiten aufgrund von Fehlausrichtungen.
Die 5-Achsen-Methode mit einem Setup ist in der Lage, innerhalb eines Durchgangs eine konsistente Ra 0,8 µm-Oberflächenbearbeitung und ±0,01 mm Konturgenauigkeit zu erzielen. Als Hersteller von kundenspezifischen Turbogehäusen profitiert Ihr Unternehmen von einer Reduzierung des Ausschusses um 40 % und einer Verbesserung der aerodynamischen Effizienz durch die Kombination aus dynamischer Überstellung, 70-bar-Kühlmittel und Einzelspannbearbeitung. Jede Charge entspricht den OEM-Luftstromspezifikationen.

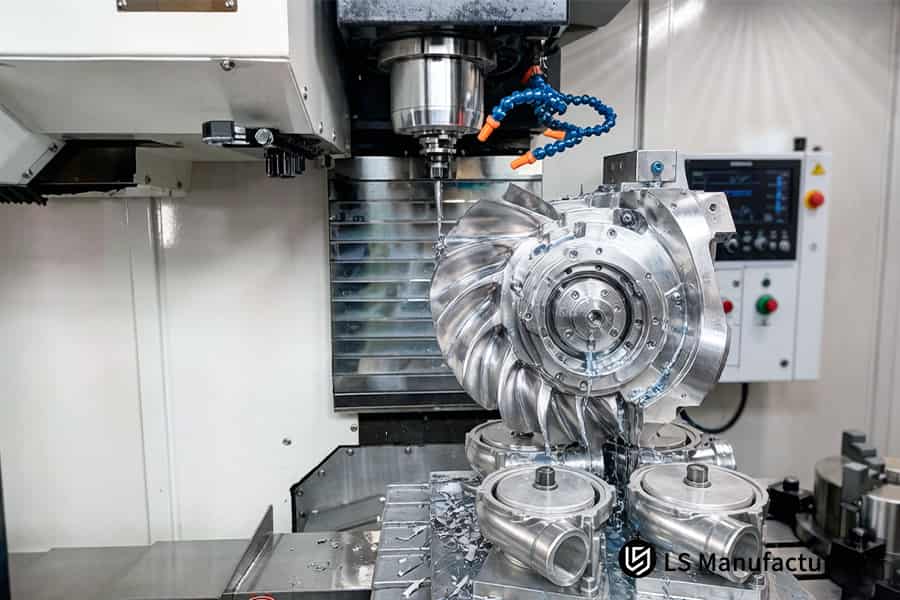

Abbildung 2: CNC-Bearbeitung formt dünne Laufradschaufeln aus rostfreiem Stahl für Hochgeschwindigkeitspumpenanwendungen.
Wie stellt Echtzeit-In-Prozess-Messung die Präzision beim Hochgeschwindigkeitsfräsen sicher?
Echtzeit-Messungen garantieren Präzision beim Hochgeschwindigkeitsfräsen durch die ständige Kompensation von Werkzeugverschleiß und thermischer Drift mithilfe von Renishaw-Messtastern, was zu ±0,005 mm bei Präzisions-CNC führt Bearbeitung für Gehäuse:
Sonden-Scanzyklus: Messung zwischen Schnitten
- So funktioniert es: Der Messtaster berührt nach jedem Schruppdurchgang die Flansche und Dübellöcher und aktualisiert den Arbeitsversatz.
- Ihr Gewinn: Bis zu 0,02 mm Werkzeugverschleiß wird vor dem nächsten Schlichtdurchgang ausgeglichen.
Thermische Driftkompensation: Offset-Aktualisierung in Echtzeit
- Mechanismus: Konstant 18.000 U/min verschiebt den Z-Nullpunkt um 0,015 mm/Stunde; Die Sonde nimmt die Anpassungen automatisch vor.
- Ergebnis: ±0,005 mm Dichtungsflächentiefentoleranz erreicht. Diese Turbobearbeitung mit Verzerrungskontrolle hängt von einem CNC-Bearbeitungslieferanten ab, um über Nacht Genauigkeit zu gewährleisten.
Geschlossene Qualitätssicherung: Keine Nachbearbeitungsprüfung erforderlich
- Datenfluss: Nur eines von fünf Teilen wird von der Sonde berührt; Änderungen lösen eine sofortige Korrektur des Werkzeugwegs aus.
- Kundennutzen: Teile-Ablehnungsrate unter 0,5 % im Vergleich zum Branchendurchschnitt von 3-5 % (AMT). Fordern Sie noch heute Ihr Angebot zur Turbogehäusebearbeitung an, um ein CNC-Bearbeitungsangebot für Ihre Anforderungen zu erhalten.
Ihre Messtechnik wandelt Hochgeschwindigkeits-CNC-Bearbeitung in einen selbstkorrigierenden Vorgang um. Mit konstanten Versätzen und automatischer Werkzeugverschleißkompensation garantieren Sie rund um die Uhr eine kontinuierliche Genauigkeit von ±0,005 mm. Entlasten Sie Ihr Fachpersonal durch das geschlossene Kreislaufsystem von alltäglichen Tätigkeiten und verhindern Sie unnötige Nacharbeiten aufgrund von Temperatur- und Werkzeugschwankungen.
Welche KMG-Inspektionsprotokolle eliminieren Montagerisiken für Automobilturbinen?
Probleme bei der Montage von Automobilturbinen wurden durch die ZEISS KMG-Inspektion und den optischen 3D-Scan beseitigt, der eine 100% Inspektion aller Oberflächen auf Präzision in ≤0,008 mm Ebenheit und ≤0,005 mm Koaxialität mit CNC-Bearbeitungsinspektion und Lieferant für kundenspezifische Kompressorteile Zuverlässigkeit:
| Inspektionsparameter | Konventionelle Probenahme-QC | ZEISS KMG + optischer 3D-Scan |
| Abdeckung | 5-10 % Sampling-Teile | 100 % Punktwolke im Vergleich zu CAD |
| Grundebene | ≤0,02 mm (ISO 2768-K) | ≤0,008 mm pro Teil |
| Koaxialität | ≤0,015 mm typische Toleranz | ≤0,005 mm für alle Datumsangaben |
| Freiform-Oberflächenprüfung | Mechanisches Lehrenschneiden | Farbcodierte Abweichungskarte |
| Dokumentation | Nur CoC | Vollständiger CNC-Bearbeitungsqualität Bericht + SPC |
| Auswirkungen auf die Baugruppe | Erneute Überprüfung erforderlich | Direkte Montage mit geraden Linien |
Diese Inspektionsmethode führt zur Dokumentation jeder Charge. Durch den industriellen Turbo-CNC-Service mit ZEISS CALYPSO sind Garantien für Ebenheit, Koaxialität und CNC-Bearbeitungs-SPC-Daten gewährleistet. Bei der Beschaffung werden 4-6 Stunden pro Charge für die Eingangsprüfung eingespart und erhalten präzise CNC-Bearbeitung für Gehäuse, die ohne Änderungen in die Turbinenbaugruppen passen.

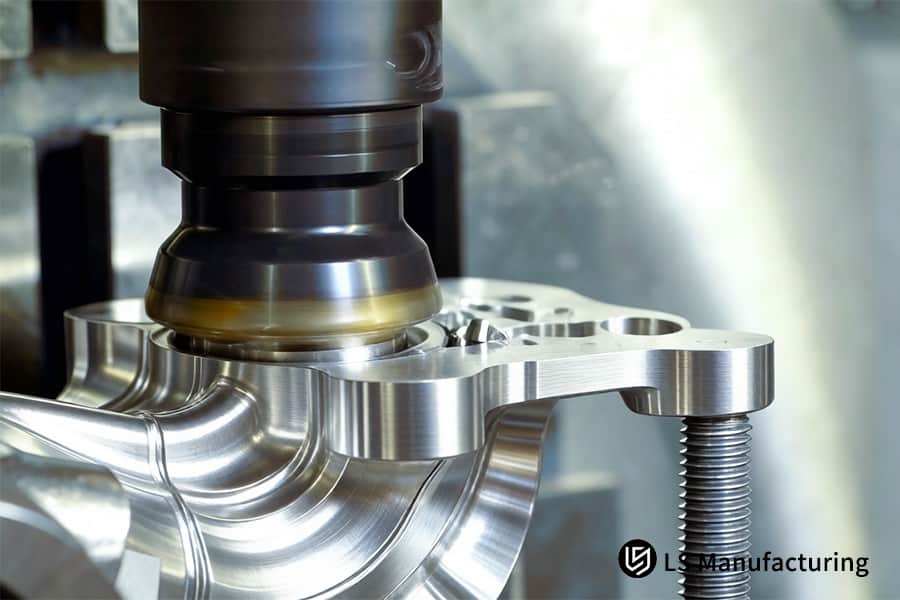

Abbildung 3: CNC-Bearbeitung bohrt präzise Schraubenlöcher in Aluminium-Turboflansche für die Abgaskrümmermontage.
Wie wirken sich Kompromisse bei der Materialauswahl auf die Leistung und die Kosten von Turbogehäusen aus?
Die Kompromisse bei der Materialauswahl haben aufgrund der Schnittgeschwindigkeit, der Werkzeuglebensdauer und der Temperaturbegrenzung Einfluss auf die Leistung und die Kosten des Turbogehäuses. Unser DFM-Service als Lieferant kundenspezifischer Kompressorteile senkt die Kosten um 15 %, ohne die Leistung zu beeinträchtigen:
Schnittgeschwindigkeit vs. Werkzeugverschleiß
Die Schnittgeschwindigkeiten für A356-T6 betragen bei Verwendung von Hartmetallwerkzeugen 800 m/min, während 316L aufgrund der Kaltverfestigung 120 m/min erreicht. Der Übergang von 316L zu A356-T6 bringt 40 % Einsparungen bei der CNC-Bearbeitungskostenanalyse. Produktivitätssteigerung und geringere Werkzeugkosten von 0,85 $ pro Teil auf 0,12 $ pro Teil.
Thermische Grenzen beeinflussen die Materialauswahl
Abgase über 250 °C entfernen Aluminium; 316L hält bis zu 850 °C stand, erhöht aber die Bearbeitungszeit um 55 %. Wenn Ihre Abgase 200 °C nicht überschreiten, ermöglicht 6061-T6 eine Bearbeitungsgeschwindigkeit von 350 m/min und ist 25 % günstiger als 316L. Die Auswahl des CNC-Bearbeitungsmaterials bestimmt den Preis Ihres Teils und die Produktionszeit.
DFM-Ersetzung spart 15 %
Wenn Sie aufgrund des Ladedrucks die Möglichkeit haben, A356-T6 anstelle von 316L zu verwenden, führen die Einsparungen aufgrund der geringeren Materialkosten (3,20 $/kg im Vergleich zu 8,50 $/kg) und der höheren Produktionseffizienz zu einer Gesamtpreissenkung von 15 % (verifiziert für 400 Turbogehäuse). Fordern Sie ein Angebot für die Bearbeitung von Turbogehäusen an. Unsere Ingenieure bewerten Ihre Spezifikationen und bieten CNC-Bearbeitung aller Legierungen an.
Dieser Ansatz übersetzt jede Vermutung in messbare Kompromisse. Wenn Sie Ihre Grenzen kennen und Geschwindigkeit, Abnutzung und Temperatur in Verbindung mit Ihrem Budget berücksichtigen, können Sie bis zu 15 % der Kosten einsparen. Die Entscheidungsmatrix bietet Ihnen einen maßgeschneiderten Ansatz auf der Grundlage Ihrer Produktionsdaten, einschließlich CNC-Bearbeitungskostenschätzung.
Fallstudie: LS Manufacturing kundenspezifisches 5-Achsen-Turbogehäuse für Automobil-Rennmotoren: Beseitigung von Verzerrungen und Kostenoptimierung
Ein Hersteller von Automobilrennmotoren in Europa reduzierte die Ausschussrate um 22 % und die Kosten um 56 % durch Glühen, Weichbacken- und Sondenkompensation der FEA-gesteuerten DFM-Technik, um kostengünstige CNC-Bearbeitungslösung:
Kundenherausforderung
Das 3.0T-Gehäuse im A356-T6 erlitt eine Spiralverformung von 0,035 mm, die zu Blattstörungen führte und zu einer Ausschussrate von 22 % führte. Jeder verschrottete Guss kostete das Unternehmen Material- und Arbeitsressourcen im Wert von 106 USD. Die schnelleren Schneidvorschübe des Lieferanten führten zu einer stärkeren Wärmeentwicklung im Prozess, was zu einer Verlängerung der Lieferzeit von 2 auf 8 Wochen führte. Es schien unmöglich, mit herkömmlichen Techniken eine ±0,005 mm CNC-Bearbeitungsgenauigkeit zu erreichen.
LS-Fertigungslösung
Die Quelle von Eigenspannungen in Gussteilen ist aus der FEA-Analyse bekannt. Vorgehensweise: erstes Schruppen bis 70% Materialabtrag, Glühen bei 180 °C für 4 Stunden und abschließende Bearbeitung mit weichen Backen bei ≤0,2 bar Spannvariation. Nachdem das dritte Teststück eine Abweichung von 0,012 mm aufwies, wurde vor der endgültigen Bearbeitung eine Sondenprüfung durchgeführt. Die Effizienz der CNC-Bearbeitung wurde durch die Vermeidung von Nacharbeiten und zusätzlichen Einstellungen sichergestellt.
Ergebnisse und Wert
Die Toleranz für die Wandstärke wurde bei ±0,005 mm gehalten; für Ebenheit – 0,006 mm; Die Ausschussrate wurde von 22 % auf 0,2 % gesenkt. Die Kosten pro Teil wurden von 480 USD auf 210 USD gesenkt, was einer Einsparung von 56 % entspricht. Die Vorlaufzeit wurde von 8 Wochen auf 12 Tage verkürzt. Das Gehäuse bestand alle Druck- und Gleichgewichtstests und half dem Kunden, den Antriebsstrang einen Monat im Voraus zu kalibrieren und die Saisonmeisterschaft zu erreichen.
Dies ist ein Beispiel, das zeigt, wie die Kontrolle systematischer Verzerrungen zur Vermeidung von Ausschuss führt und die Kosten um mehr als 50 % senkt. Die CNC-Bearbeitungszeit wurde von 8 Wochen auf 12 Tage verkürzt, ohne dass die Toleranz ±0,005 mm verloren ging. Dieses Protokoll wird jetzt für alle Bearbeitungsvorgänge in Hochleistungs-Turbogehäusen mit einer Ausbeute im ersten Durchgang von mehr als 99,8 %
verwendetSind Sie bereit, die Verformung des Turbogehäuses zu beseitigen und den Ausschuss von 22 % auf nahezu Null zu reduzieren? Lassen Sie unseren FEA-gesteuerten 5-Achsen-CNC-Prozess eine Toleranz von ±0,005 mm bei 56 % geringeren Kosten liefern.
Welche Faktoren bestimmen Ihre Gesamtkosten für die Bearbeitung des Turbokompressorgehäuses?
Es gibt 4 Faktoren, die die Kosten für die Bearbeitung von Turbokompressorgehäusen beeinflussen: Materialqualität, Chargenmenge, Amortisation der Vorrichtungen und Verarbeitungsbedingungen – wenn Sie diese 4 Faktoren kennen, können Sie die Gesamtkosten bereits vor der Fertigung durch DFM um 15–40 % senken.
Grundkosten für Material und Maschinenzeit
A356-T6 wird mit Hartmetallwerkzeugen mit 800 m/min betrieben, während 316L auf 120 m/min begrenzt ist, wodurch die Spindelzeit pro Stück 300 % länger dauert. Die Kosten pro kg Material steigen von 28 USD (A356-T6) auf 74 USD (316L). Die richtige Wahl der Legierung innerhalb thermischer Einschränkungen ermöglicht eine Reduzierung der Gesamtkosten pro Teil um bis zu 38 % und die Verwaltung Ihrer CNC-Bearbeitungskostenschätzung.
Batchgröße ändert die Stückpreisstruktur
Bei 50–200 Stück überwiegen die Werkzeugkosten: Spezialwerkzeuge würden 3.000 bis 8.000 USD pro Einheit kosten. Bei mehr als 1.000 Stück liegen die Werkzeugkosten pro Stück unter 8 USD und die Zykluszeit wird optimiert. Das Beispiel für das Turbo-Gehäusebearbeitungsangebot zeigt 22 % pro Stück Preissenkung im Vergleich zur Kleinserien-CNC-Bearbeitung Kostenschätzung.
Modulare Gerätebibliothek spart 40 % im Voraus
Die standardmäßigen modularen Werkzeuge unterstützen 80 % der gängigen Gehäusegeometrien, ohne dass kundenspezifische Werkzeuge erforderlich sind. Im Vergleich zu einer speziellen Vorrichtung werden durch die Verwendung modularer Werkzeuge für einen Lauf von 150 Einheiten 3.200 USD an Vorrichtungskosten eingespart – eine Einsparung von 42 %. Dieser Kosten für CNC-Bearbeitungsvorrichtungen ermöglicht es Ihnen, früher mit der Fertigung zu beginnen und die Einsparungen in engere Toleranzen umzuwandeln.
DFM-Anpassungen reduzieren die Zykluszeit
Durch die Reduzierung der Dicke unkritischer Wandbereiche um 0,5 mm und die Zustellung bei Schruppvorgängen wird die 5-Achsen-Zykluszeit für jedes Stück um 14 Minuten reduziert. Bei einer Auflage von 500 Einheiten werden dadurch 116 Maschinenstunden eingespart. Als Hersteller von kundenspezifischen Turbogehäusen überprüfen unsere Ingenieure Ihr CAD und empfehlen DFM-Änderungen, die die Materialkosten für die CNC-Bearbeitung reduzieren.
Statt versteckter Kosten erhalten Sie Klarheit über die Faktoren, die die Kosten beeinflussen. Änderungen an Material, Chargenmenge, Bearbeitungsmethode und DFM bieten Ihnen die Möglichkeit, Einsparungen von 15–40 % zu erzielen, bevor die Fertigung beginnt. Holen Sie sich ein Angebot für die Bearbeitung von Turbogehäusen und erhalten Sie eine detaillierte Liste der Kosten pro Artikel.

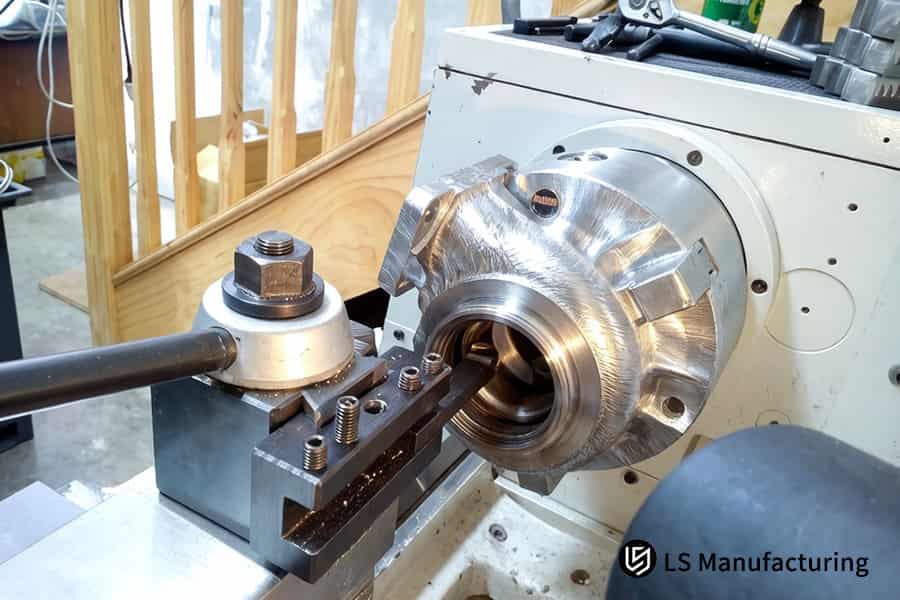

Abbildung 4: CNC-Bearbeitung bearbeitet die Innenbohrung von Turbinengehäusen, um enge Spielpassungen zu erzielen.
FAQs
1. Was ist die höchste Präzision, die LS Manufacturing für Kompressorgehäuse erreichen kann?
LS Manufacturing stellt sicher, dass die Teile eine Ebenheit von bis zu 0,006 mm auf der Oberfläche der Montageflansche und eine Koaxialität/Profilierung von ±0,005 mm aufweisen. Dies entspricht vollständig den ISO 9001/IATF 16949-Anforderungen und sorgt für eine zuverlässige Abdichtung und präzise Rotorausrichtung unter extremen Belastungen Bedingungen.
2. Wie stellt LS Manufacturing sicher, dass beim Hochgeschwindigkeitsfräsen keine thermische Verformung auftritt?
Thermische Verformung wird durch die Spannungsanalyse durch FEA vor der Bearbeitung und das Glühen nach der Grobbearbeitung bei einer Temperatur von 180 °C zur Spannungseliminierung eliminiert, zusammen mit der Hochdruck-Kühlmittelzufuhr von 70 bar und der Hochgeschwindigkeits-Flachfrästechnik während der Endbearbeitung.
3. Welche Aluminiumlegierungsmaterialien empfehlen Sie für High-Boost-Turbogehäuse?
Für leistungsstarke Industrie- und Rennkompressorgehäuse empfiehlt LS Manufacturing A356-T6-Gussaluminium oder 6061-T6-Schmiedealuminium, um ein maximales Verhältnis von Festigkeit zu Gewicht zu erreichen; Für Anwendungen mit hohen Temperaturen über 600 °C sind 316L-Edelstahl oder Inconel-Superlegierungen mit vollständiger Materialrückverfolgbarkeit erhältlich.
4. Wie reduzieren kundenspezifische hydraulische weiche Backen die Fehlerquote im Vergleich zu Standardfuttern?
Maßgeschneiderte hydraulische weiche Backen minimieren Defekte durch anpassende 3D-Spannflächen, die die Last gleichmäßig über die Gehäuseoberfläche verteilen und so elastische und plastische Verformungen von 0,02 mm und mehr in dünnwandigen Strömungskanälen vermeiden, was ein häufiges Problem bei Standard-Dreibackenfuttern ist und die Lasten auf wenige Punkte konzentriert.
5. Kann LS Manufacturing Rapid Prototyping für maßgeschneiderte Rennkompressorgehäuse anbieten?
In der Tat verfügt LS Manufacturing über eine Rapid-Prototyping-Werkstatt für 5 Achsen, die 1 bis 5 Teile verarbeiten kann; Wir kümmern uns um die Bewertung von Zeichnungen, die 5-Achsen-Bearbeitung, die KMG-Messung und arrangieren die Lieferung per Luftfracht innerhalb von nur 72 Stunden, wenn es für Renn- oder Entwicklungsprogramme dringend ist.
6. Wie überprüft LS Manufacturing interne Spiralkonturen, die mit KMG-Tastern nicht erreicht werden können?
Die Überprüfung der internen Spiralformen erfolgt mithilfe von 3D-Laseroptik-Scansystemen von ZEISS, ergänzt durch den Einsatz präziser CMM-Tastsysteme zur Rekonstruktion und Querschnittserstellung von Blindbereichen, wodurch eine 100% Maßgenauigkeit der internen Strömungskanäle ohne Abweichungen vom CAD-Modell gewährleistet wird.
7. Welche Informationen sind erforderlich, um ein genaues Bearbeitungsangebot von LS Manufacturing zu erhalten?
Für die Angebotserstellung sind 3D-CAD-Modelle (STEP/IGES), 2D-Zeichnungen mit Toleranzanforderungen, Materialien und geschätztem Jahresverbrauch (EAU) erforderlich. Unser technisches Personal erstellt innerhalb von 12 Stunden ein detailliertes Angebot und eine DFM-Analyse zur Werkzeugwegstrategie, Zykluszeit und Prüfplan.
8. Bietet LS Manufacturing Nachbearbeitung wie Eloxieren und dynamische Auswuchtvorbereitung?
Ja, LS Manufacturing bietet umfassende Dienstleistungen aus einer Hand, einschließlich Eloxieren, Hartbeschichtungsanodisieren, Oberflächenpolieren, Dichtheits-/Luftdichtheitsprüfung bei ≥3 bar und Bearbeitung ausgewiesener Materialentfernungszonen für dynamisches Auswuchten, um sicherzustellen, dass die Teile bei Lieferung sofort montagebereit sind.
Zusammenfassung
Es ist wichtig, die thermische Spannung in dünnwandigen Komponenten sowie die Bearbeitungsspannungen zu kontrollieren, um eine hohe Qualität der Turbokompressorgehäuse sicherzustellen. Mithilfe von 5-Achsen-CNC, Closed-Loop-Sonden, Formglühprozess und KMG-Inspektionen ist LS Manufacturing in der Lage, fehlerfreie, maßgeschneiderte Turbogehäuselösungen anzubieten. Mit unserer zehnjährigen Erfahrung im Bereich Kfz-Turbolader verfügen wir über eine zuverlässige Lieferkette für Antriebsstrangprodukte.
Die Ausschussrate liegt über 20 % oder handelt es sich um Verformungen durch die Klemmung? Klicken Sie auf „Kostenloses Angebot einholen“ oder senden Sie uns einfach Ihr 3D-CAD (STEP/IGES) zusammen mit den Toleranzen. Leitende Ingenieure führen in 12 Stunden eine kostenlose DFM-Analyse mit Vorschlägen zur Stressreduzierung und Kostenreduzierung durch.
