Warum steigen die Kosten für die Prototyping-Blechfertigung in die Höhe und wie kann man sie optimieren?

Der Hauptgrund für den dramatischen Anstieg der Kosten für Blechprototypen ist das Missverständnis des Konzepts der Bearbeitungszeit und der festen Formamortisation. Durch die Minimierung von Biege- und nicht standardmäßigen Formgebungsmerkmalen und die Planung von DFM-Überprüfungen (Design for Manufacturing), bereits bevor das endgültige Design fertig ist, können die Gesamtbearbeitungskosten in der ersten Prototyping-Phase um mehr als 30 % gesenkt werden. Die Optimierung der Kosten für die Prototyping-Blechherstellung beginnt bereits in der Designphase.

Kostenaufschlüsselung

Die Primärkosten bei der Herstellung hochpräziser Blechteile durch Rapid Prototyping betragen etwa das Dreifache. Zur Optimierung muss man zunächst die Kostenkomponenten verstehen der Blechproduktion in kleinen Stückzahlen:

1. Zeit der Laserschneidmaschine: Etwa 85-120 pro Stunde, bei einer Materialausnutzung unter 60 % ist der Abfall vor allem erheblich.
2. Arbeitskosten für die Endbearbeitung der CNC-Stanzmaschine: NCT-Werkzeugspuren (Neural Cutting) erfordern manuelles Schleifen Arbeit, die 5–15 Minuten pro Stück in Anspruch nimmt, was zu zusätzlichen 10–30 Arbeitskosten führt.
3. Einrichtungskosten der Biegemaschine: Im formlosen Zustand dauert jede Einrichtung eines Formwechsels 20–40 Minuten, und je häufiger ein Formwechsel erfolgt, desto höher sind die Stücklistenkosten.

Strategien zur Optimierung der Materialnutzung

Wenn die Materialausnutzung weniger als 60 % beträgt, kann die Verschachtelungsoptimierung die Kosten für Rohmaterialien drastisch senken. Je präziser die Umformung von Präzisionsblechen ist, desto entscheidender ist das Layout:

1. Verschachtelungssoftware-Eingriff: Der Einsatz spezieller Verschachtelungssoftware zum Zusammenführen mehrerer Teile kann die Auslastungsrate auf 75–85 % erhöhen.
2. Wiederverwendung von Abfällen: Die Wiederverwendung von Abfällen beim Zuschneiden großer Bleche für die Herstellung kleinerer Teile trägt zur Reduzierung von Verschwendung bei.
3. Standardisiertes Größendesign: Das Entwerfen nach Standardblechabmessungen (z. B. 1250×2500 mm) vermeidet Verschwendung, die durch nicht standardmäßige Abmessungen verursacht wird während des Herstellungsprozesses.

Im Allgemeinen machen die Materialkosten bei Kleinserienfertigungsdiensten 25 % bis 35 % der Gesamtkosten aus, effektive Nutzungsoptimierung fungiert als direkte und hocheffiziente Möglichkeit zur Reduzierung Kosten. Die Rentabilitätsmarge bei der kundenspezifischen Blechfertigung hängt stark vom Materialmanagement ab.

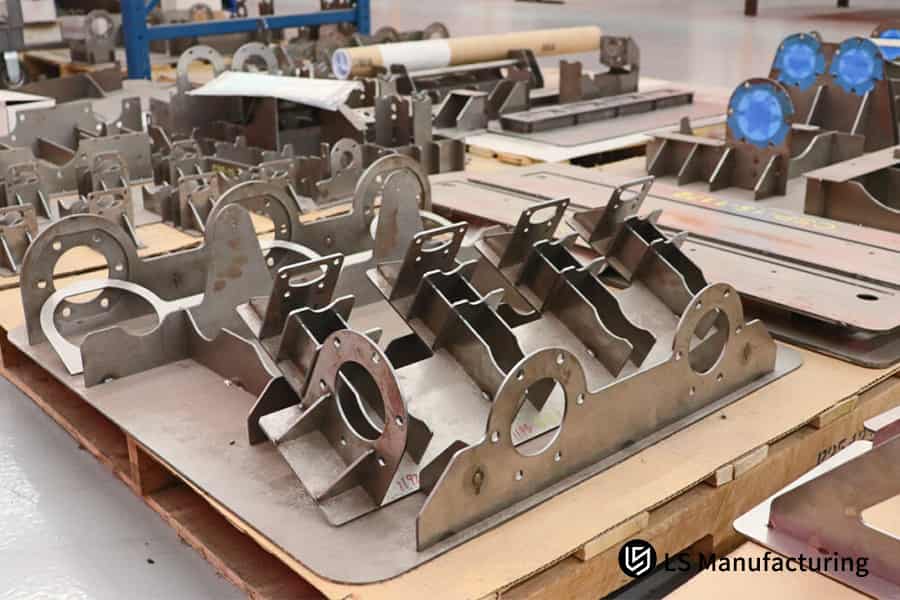

Abbildung 1: Verschiedene gestanzte Blechhalterungen und Komponenten auf einer Holzoberfläche.

Was sind die technischen Grenzen des Rapid-Tooling-Blechprozesses ohne spezielle Matrizen?

Rapid-Tooling-Blechverarbeitungstechnologie dreht sich hauptsächlich um die Kombination einer standardmäßigen V-Biegematrize mit einem CNC-Laser. Die Haupteinschränkung besteht darin, dass kontinuierliche Dehnungen, Ausbuchtungen und hochpräzise Senklöcher, die den Einsatz von Hochleistungs-Spezialformwerkzeugen erfordern, nicht direkt verarbeitet werden können.

Geometrische Einschränkungen

Beim Betrieb im Rapid-Tooling-Modus können diese geometrischen Merkmale Verarbeitungsrisiken verursachen. Biegebeschränkungen bei Blechen sind Fallstricke, die Ingenieure häufig übersehen:

• Nicht genügend minimale Biegekante: Wenn die minimale Biegekante weniger als 3t beträgt (t ist die Dicke des Blechs), steigt die Wahrscheinlichkeit einer Lochverformung beim Biegen ohne Matrize drastisch an.
• Zu kurzer Abstand vom Loch zur Biegelinie: Wenn der Abstand weniger als 2t beträgt, kann die durch das Biegen erhöhte Spannung zu einer unkontrollierbaren elliptischen Verformung des Lochs führen.
• Kontinuierliche Dehnungsmerkmale: Verstärkungsrippen oder Lamellen mit einer Tiefe von mehr als 3 mm können nicht in nur einer Biegung hergestellt werden.

Unterstützte Formung und Toleranzbeschränkungen

Mit 3D-gedruckten PLA- oder PETG-Biegehilfen können Sonderformungen mit geringer Tonnage mit einer Standardpresse durchgeführt werden. Allerdingsdie Prototypunterstützung des Metallstanzens:

• Kosten für Hilfsblöcke: Ein einzelner Satz 3D-gedruckter Hilfsblöcke kostet nur 20–50, geeignet für eine Überprüfung von 1–5 Stück.
• Einschränkungen der Toleranzkontrolle: Diese Technik ist in der Lage, 0,15 mm Toleranz beizubehalten, dafür muss eine weichere Form mit höherer Präzision verwendet werden.
• Anwendbare Szenarien: Geeignet für die Ausführung von Teilen nicht tragender Strukturen, deren Aussehen überprüft werden soll. Funktionelle tragende Teile sollten mit dieser Methode nicht hergestellt werden.

Die Wahl eines Rapid-Prototyping-Blechdienstes sollte auf einem soliden Verständnis dieser Grenzen basieren. Das Aufkommen der technologie zur Blechumformung ohne Matrizen erweitert diese Grenzen kontinuierlich.

Sie sind sich nicht sicher, ob Ihre Designmerkmale für die formlose Verarbeitung geeignet sind? Laden Sie die Checkliste zur Anpassung geometrischer Merkmale von Rapid Tooling herunter und prüfen Sie schnell selbst anhand von 12 Schlüsselmerkmalen wie Lamellen, Dehnung und Senklöcher, um Ausschussverluste aufgrund einer falschen Auswahl zu vermeiden.

Wann bietet Soft Tooling geringere Vorlaufkosten für komplexe Stanzprofile?

Wenn Blechkomponenten Verstärkungsrippen oder Lamellen mit einer Dehntiefe von mehr als 5 mm aufweisen, können spannungsarme, leicht weiche Formen aus Aluminiumlegierung (7075-T6) oder Weichstahl (P20) die sehr kostspieligen Hartmetall-Stanzformen, die hohe Vorabinvestitionen bei extrem geringen Investitionen erfordern, vollständig ersetzen. Die richtige Auswahl von Werkzeugen für Blechprototypen könnte erheblich dazu beitragen, die Anfangsinvestition einzusparen.

Leistungsvergleich zwischen Aluminiumform und Stahlform

Eine vergleichende Analyse der Lebensdauer und Leistung von Aluminiumformen und P20-Stahlformen unter spannungsarmem Stanzen. Die Materialauswahl für Softtooling zum Stanzen wirkt sich direkt auf den Projekterfolg aus:

Empfehlungen zur Auswahl weicher Stanzformen

• Weiche Matrize aus 7075-Aluminium: Nach dem 500-maligen Prägen eines 1,2-mm-SPCC-Hartblechs weist die Schneidkante normalerweise viele Grate auf, weil es nicht über genügend Scherfestigkeit verfügt. Dies ist gut für kurzfristige Versuche mit 50–300 Stück.
• Weichform aus kohlenstoffarmem Stahl mit Nitrierung: Die Herstellung einer ersten Form kostet im Vergleich zu einer harten Form nur 15 % und nach der Oberflächennitrierung kann die Produktion sehr oft 5000 Stück überschreiten. Dies ist der richtige Zeitpunkt zwischen der Massenproduktion von 300-5000 Stück.

Der Hauptzweck des Auswahlleitfadens für Prototypenwerkzeuge besteht darin, zu verstehen, wie viele Produktionseinheiten die Formlebensdauer aushalten kann.

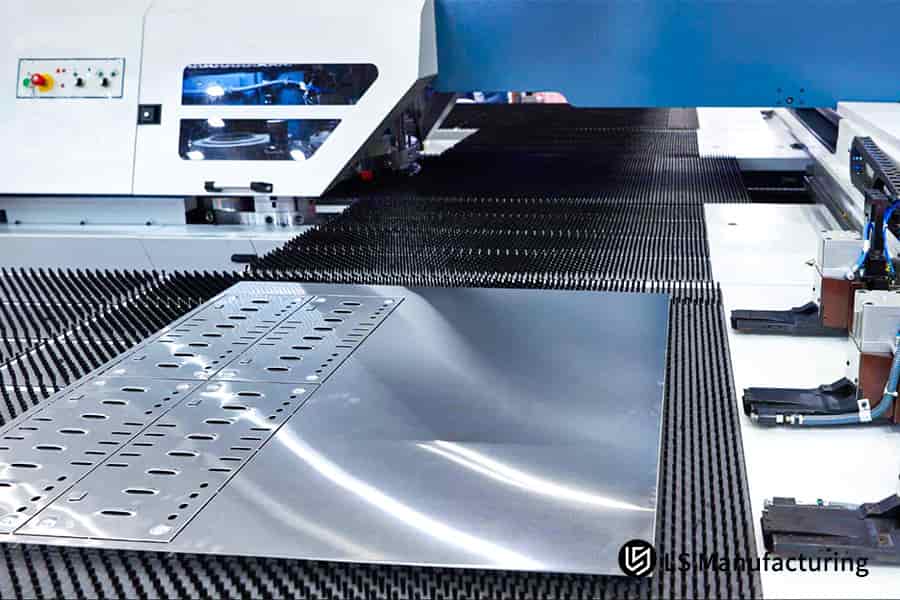

Abbildung 2: Gestanzte Metallteile, hergestellt mit Soft-Tooling-Methoden.

Wie berechnet man den Breakeven-Punkt zwischen Rapid Tooling und Soft Tooling in der Produktion?

Die Hauptgleichung zur Ermittlung des Breakeven-Punkts zwischen zwei Prozessen ist der Punkt, an dem die Lohnstückkosten auf die Kosten für die Formenherstellung treffen. Betrachtet man die einfache geometrische Form der Teile, liegt die Gewinnschwelle meist irgendwo zwischen 55 und 75 Stück. Die endgültige Entscheidung zwischen Rapid Tooling und Soft Tooling muss auf der Grundlage der quantitativen Kostenmessung getroffen werden.

Breakeven-Berechnungsformel

Da die Zeitkosten der Laserschneidmaschine pro Einheit sehr hoch sind, die Schnittzeit jedoch ziemlich vernachlässigbar ist und andererseits die Stanzzykluszeit extrem schnell ist und auch die Kosten pro Einheit sehr niedrig sind, wird auf diese Weise eine Kostenformel erstellt. Mathematische Werkzeuge zur Kostenanalyse von Blechen bilden die Grundlage für solche Entscheidungen:

• Biologie: Volumen (Breakeven) = (Werkzeugkosten von Soft – Werkzeugkosten von Rapid) / (Teilkosten von Rapid – Teilkosten von Soft)
• Einsetzen der durchschnittlichen Zahlen in die Formel: (2.000-0) / (85/h0,5h-15/h0,05h) 65 Stück
• Zusammenfassung: Ab 75 Stück wird der Gesamt-ROI des Soft-Mold-Kaufs sogar nach Einbeziehung der Formkosten deutlich besser sein als der von Rapid Prototyping ohne Form.

Kostenkreuzkurvendaten

Unten finden Sie eine Kostenvergleichsliste mit realen Verarbeitungsdaten von LS Manufacturing. Offenheit bei der Preisgestaltung für die Blechfertigung ermutigt Kunden, mit Bedacht zu wählen:

Die Minimierung der Kosten für die Herstellung von Prototypenblechen hängt von der genauen Identifizierung dieser Wasserscheide ab.

Welche Geometrie birgt das Risiko eines Ausfalls ohne den richtigen Auswahlleitfaden für Blechprototypwerkzeuge?

Eine falsche Prozessauswahl kann zu ernsthaften Risiken von Designfehlern führen. Wenn man beispielsweise versucht, kleine Löcher in dicke Bleche (T > 2,0 mm) zu lasern, ohne eine spezielle Stanzform zu verwenden, kann dies leicht zu einer Wärmeeinflusszonenhärtung und damit zu einem Drahtbruch während der Gewindeschneidphase führen. Der Leitfaden zur Auswahl von Prototypenwerkzeugen soll Möglichkeiten aufzeigen, diese Art von geometrischen Risiken abzuwenden.

Risiken bei der Herstellung von Louvre

Man kann Eckenrisse verursachen, wenn man beim Versuch, Lamellen manuell erzwungenes Biegen in Segmenten zu erzwingen, keine geeignete Matrize für einfaches Stanzen in einem Durchgang verwendet. was ein typisches Merkmal der Lamellenbildung ist:

1. Rissmechanismus: Manuelles segmentiertes Biegen führt zur Entstehung einer Spannungskonzentration an der Lamellenwurzel mit einer Rissausbreitungsrate von etwa 40 %.
2. Die Lösung: Das Single-Pass-Closed-Loop-Stanzen sorgt für eine gleichmäßigere Spannungsverteilung und reduziert die Rissbildungsrate auf weniger als 0,5 %.
3. Kostenvergleich: Der Aufwand für Weichschimmel liegt bei etwa 1.200, er hilft bei der Vermeidung von Verlusten für mehr als 403.000.

Unterschiede in der Rückfederungskompensation

Die lasttragende Rückfederung eines Materials variiert recht stark zwischen der Korrektur der Rückfederungskompensation bei Soft Mold und der manuellen Feinabstimmung bei Rapid Tooling. Die gewählte Methode zur Rückfederungskompensationhat einen direkten Einfluss auf den Ertrag:

1. Rapid Tooling-Rückfederung: Jede Biegung führt zu einem anderen Rückfederungswinkel (±2°), und der Bediener kompensiert Stück für Stück basierend auf seiner Erfahrung.
2. Soft Mold Springback Compensation: Der Kompensationswinkel ist tatsächlich Teil des Formdesigns (z. B. 3°-5° Kompensation für SUS304), Cpk ist die Konsistenz gleich oder höher als 1,33.
3. Kostenauswirkungen: Der Zeitaufwand für die schnelle manuelle Kompensation von Werkzeugen erhöht verständlicherweise die Arbeitskosten um 30–50 pro Stunde. Dies ist ein sehr wichtiger Kostennachteil für Chargen über 50.

Falsch ausgewählte Werkzeuge für Blechprototypen können zum Scheitern des Projekts führen. Eine geometrische Risikobewertung ist zum Zeitpunkt des Entwurfs ein Muss.

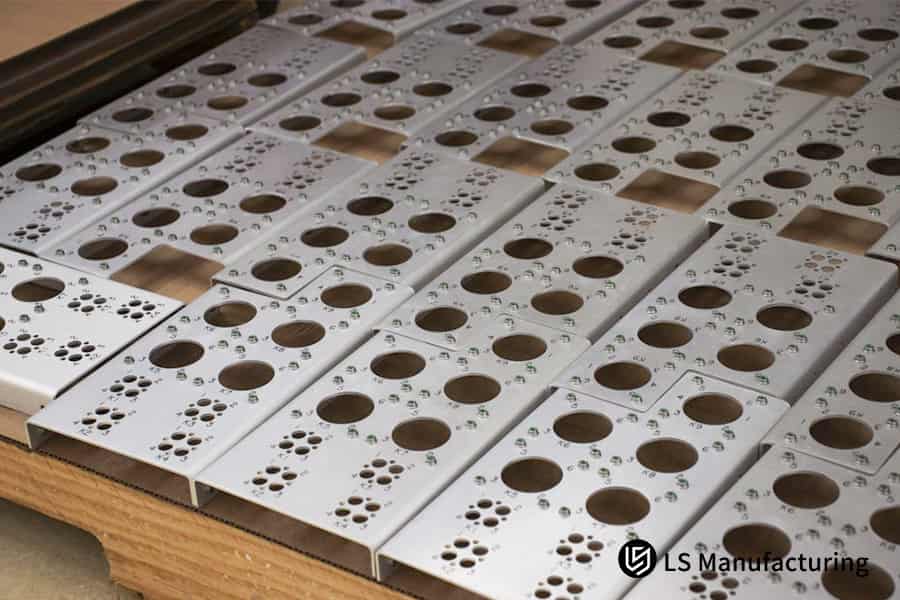

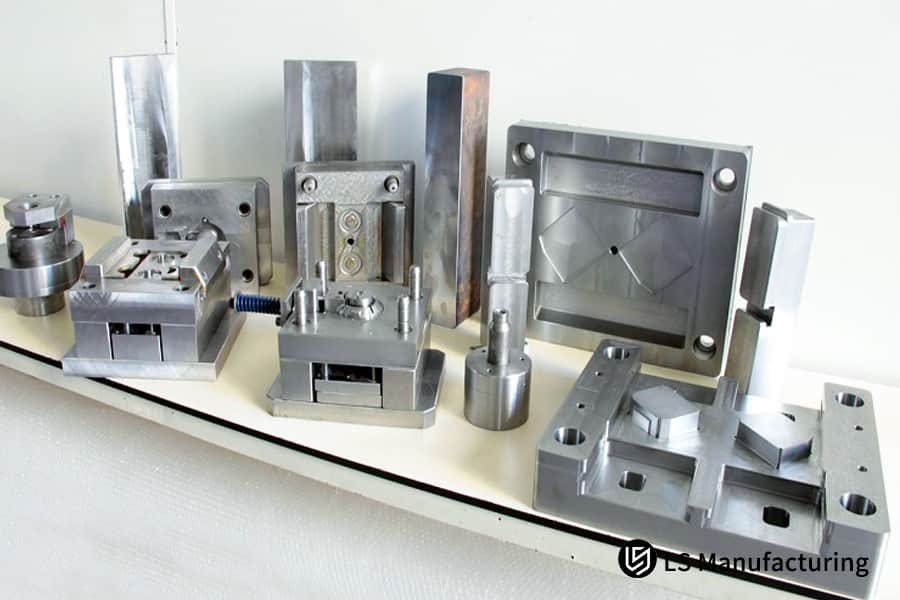

Abbildung 3: Präzisionsblech-Prototypwerkzeuge und gefertigte Teile.

Warum schränkt die Materialauswahl Ihre Optionen für den Rapid-Prototyping-Blechservice in kleinen Stückzahlen ein?

Die mechanischen Eigenschaften des Materials sind die Hauptfaktoren, die darüber entscheiden, ob Rapid Prototyping möglich ist oder nicht. Bleche aus hochreflektierenden Materialien wie Aluminium (5052-H32) und Kupfer (C1100) stellen eine große Herausforderung an die Wahl der Laserschneidwellenlänge dar, wohingegen der hochelastische Edelstahl (SUS304-CSP) die Verwendung größerer Kompensationswinkel für die weiche Form erfordert. Die Materialkompatibilität ist einer der Hauptüberlegungen für den Rapid-Prototyping-Blechservice.

Umgang mit stark reflektierenden Materialien

Die stark reflektierenden Metalle stellen die nächsten Einschränkungen hinsichtlich des Geräteverschleißes und der Verfahren bei der formlosen Kleinserienfertigung dar. Das Laserschneiden von reflektierenden Metallen verdient besondere Aufmerksamkeit:

• Faserlaser reflektieren weniger: LS Manufacturing verwendet einen Faserlaser mit einer Wellenlänge von 1,06 μm, der für AL6061 eine Absorptionsrate von 30 % aufweist. Dieser Wert ist mehr als viermal so hoch wie bei CO2-Lasern, die bei etwa 7 % liegen.
• Innenwinkel biegen: Beim Biegen von hartgewalztem Aluminium muss der Innenbiegewinkel über 1,5 t liegen, um Spannungskonzentrationen und Risse zu vermeiden.
• Herausforderungen bei Kupferplatten: Die C1100-Kupferplatten sind zu 95 % reflektierend, was eine Reduzierung der Vorschubgeschwindigkeit um 30 % erforderlich macht, damit die Laserreflexion keine Schäden verursacht.

Formen hochelastischer Materialien

Hochelastischer Edelstahl SUS304-CSP erfordert eine spezielle Verarbeitung. Die Schwierigkeit der Umformung von hochfestem Stahl steigt exponentiell mit der Härte.

• Soft Die-Kompensationswinkel: Der Rückfederungswinkel muss auf 5°-8° erhöht werden, was fast dem Doppelten des normalen SUS304 entspricht.
• Duktilitätswärmebehandlung: Wenn das Stanzen mit weichen Matrizen durchgeführt wird, sollte die Matrize auf 150℃ vorgewärmt werden, um die Rissneigung zu verringern.
• Kostenänderung: Die spezielle Herstellung von Materialien erhöht die Produktionskosten pro Einheit um 5-15 %, ist aber immer noch geringer als der Abschreibungsaufwand für harte Matrizen.

Whether or not small batch fabrication service is successful depends largely on how well both the materials and processes are matched.

Figure 4: CNC punching machine processing sheet metal with various hole patterns.

What Quality Control Differences Exist Between Bridge Tooling vs Traditional Hard Tooling?

The most significant gap between using bridge tooling and traditional hard tooling during the transitional phase is the speed at which tolerance deteriorates. It's necessary to carry out very tight 3D coherent machining (CCM) checks not just of the first piece but also of the last one in a batch to watch for the cutting edge getting blunt when using bridge tooling. More regular checks have to be made on quality control of bridge tooling sheet metal.

Tolerance Decay Graph

The tolerance keeping power of simple aluminum blanking dies drastically drops during the production of small batches transition stage. Die wear tracking is the key to bridge tooling management:

1. Initial Performance: The dimensional chain tolerance maintains a level of ±0.05mm after 50 pieces with Cpk≥1.67.
2. Mid-term Decline: If the stamping is done until the 300th piece, the hardness of the material keeps generating heat feedback on the tensile strength die, administration cutting edges get blunt, and the tolerance drops to ±0.12 mm.
3. Final Critical Stage: Around the 400th-500th piece, the tolerance becomes ±0.18mm, which is close to the upper limit of the design tolerance.

Measures of Interventions

LS Manufacturing through what comes next ways records a very high overall batch pass rate. The quality assurance process is the backbone of mass production in particular when the soft molds' tolerance characteristics decay have to be inspected per worldwide GPS standards.
