3 ejes versus. Mecanizado CNC de 5 ejes: cómo elegir y evitar errores costosos

Su futuro proyecto se enfrenta a una elección crucial: ¿optar por el mecanizado de 3 ejes, probado y rentable, o pagar por la eficiencia y la sofisticación del mecanizado de 5 ejes? Esta elección puede ahorrarle miles de dólares, pero también puede resultar en retrabajos que consumen mucho tiempo y retrasos en la entrega. Aquí en LS Manufacturing no se trata solo de seleccionar un equipo, sino de seleccionar la ruta tecnológica óptima para su proyecto. No somos sólo un proveedor de servicios de mecanizado ; Somos su guía de estrategia de fabricación y trabajamos juntos para analizar cada pieza.

Este artículo describirá las distinciones básicas entre el mecanizado CNC de 5 y 3 ejes, proporcionándole una guía concisa para elegir el mecanizado CNC . Junto con nuestros años de experiencia, nos gustaría ayudarlo a combinar adecuadamente las necesidades del proyecto con la capacidad de mecanizado, eliminando de hecho los errores de mecanizado CNC y maximizando el retorno de la inversión. Para ahorrarle tiempo, aquí le ofrecemos un breve resumen de las conclusiones principales.

Referencia rápida del núcleo de mecanizado CNC de 3 ejes frente a 5 ejes

Esta tabla simplemente muestra que la clave para elegir la pieza correcta son las necesidades de complejidad y precisión de la pieza:

• Elegir el mecanizado de 3 ejes: si su proyecto implica una gran cantidad de geometría 2D o 3D simple y es barato, entonces el mecanizado de 3 ejes es rentable.
• Elegir el mecanizado de 5 ejes : En situaciones donde los componentes tienen curvas complejas, características inclinadas o requieren tolerancias de posición estrictas, la capacidad de realizar toda la operación en una sola configuración elimina los errores causados ​​por múltiples configuraciones, reduce las horas de mano de obra totales y básicamente elimina el retrabajo y los retrasos causados ​​por el procesamiento incorrecto.

Para proyectos a mitad de proyecto, la consulta con socios expertos como la de LS Manufacturing es crucial. Podemos proporcionar la solución de proceso híbrido de menor costo basada en su propio material, diseño y volumen de producción, y ayudarlo a tomar la decisión óptima.

¿Por qué confiar en esta guía? Experiencia del mundo real de los expertos en fabricación de LS

El conocimiento aquí reflejado no es teórico; es el conocimiento práctico del personal de LS Manufacturing a través de miles de mecanizado de alta precisión esfuerzos. Tenemos una sólida experiencia en fabricación en aplicaciones aeroespaciales, médicas y de instrumentos de precisión, y estamos equipados con sofisticados sistemas multieje. máquinas herramienta cnc . Esto nos permite garantizar que las recomendaciones estén respaldadas por una producción de alto volumen y alta demanda.

Por ejemplo, LS Manufacturing necesitaba producir un complejo aleación de aluminio aeroespacial prototipo de soporte. Inicialmente, el cliente había considerado utilizar el mecanizado de 3 ejes en varias configuraciones para ahorrar costos, pero determinamos que el enfoque no proporcionaría las tolerancias relativas tan importantes de las paredes delgadas y los sistemas de orificios inclinados. Elegimos firmemente un enfoque de cinco ejes y una sola configuración para la producción del prototipo.

Este enfoque no sólo cumplió con todos los estrictos requisitos de precisión establecidos en los dibujos, sino que también eliminó la distorsión del mecanizado de tres ejes y los errores de alineación secundaria. Esto redujo los tiempos de entrega del proyecto del cliente en un 35% al ​​recortar efectivamente semanas de retrabajo y tiempo de verificación.

Este es el valor de LS Manufacturing: no nos limitamos a realizar el mecanizado; Aplicamos nuestra experiencia para anticipar problemas y establecer el mejor curso de acción al principio del proyecto, para que usted reciba el valor óptimo de su inversión.

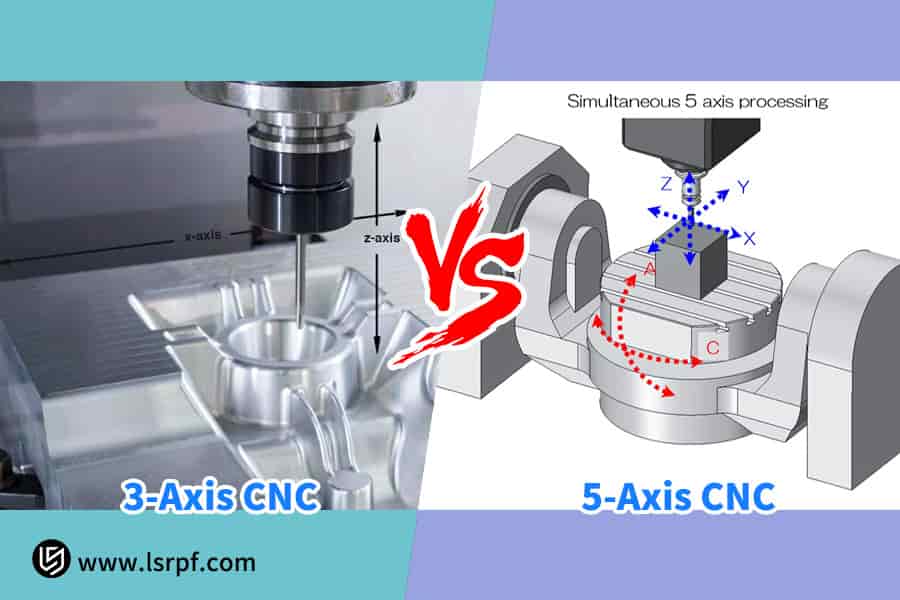

¿Cuál es la diferencia principal entre CNC de 3 y 5 ejes?

La respuesta inicial de todos es "número de ejes", pero no se trata de eso. La verdadera diferencia va mucho más allá de esto; es un salto cualitativo en la capacidad de movimiento , que motiva directamente los tipos de piezas que puede mecanizar y la precisión que es posible. La clave para la diferencia entre 5 ejes y 3 ejes Mecanizado CNC es entender lo que implican las categorías "posicionamiento" y "sincronizado" del mecanizado de cinco ejes. El salto de capacidad del "posicionamiento" al "mecanizado sincronizado":

1. Mecanizado de 3 ejes:

Solo se inclina contra la mesa de trabajo y se desplaza linealmente hacia arriba y hacia abajo, de lado a lado y de adelante hacia atrás (X, Y, Z), como la punta de un bolígrafo que solo se desplaza hacia arriba. Si golpea el lateral de la pieza o un bisel con ángulo incorporado, hay que parar la máquina y volver a sujetarla, lo que supone una pérdida además de propensa a errores compuestos.

2. Mecanizado de "Posicionamiento" de 5 Ejes:

Primero, dos ejes giratorios giran y colocan la pieza de trabajo en su posición óptima y la sujetan, luego la máquina lineal de 3 ejes completa el corte. Es como girar manualmente un bisel múltiple para que quede directamente frente al herramienta de corte . Esto permite cortar varios lados de la pieza con una sola sujeción, lo que aumenta considerablemente la precisión y la productividad.

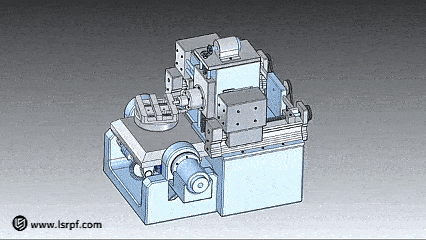

3. Mecanizado "enlazado" de 5 ejes:

Esta es verdaderamente la elegancia de mecanizado multieje . Todos los 5 ejes se mueven al unísono y en concierto entre sí, manteniendo así la herramienta en su posición óptima con superficies complejas y pudiendo cortar. Imagine el brazo del robot sosteniendo la herramienta de corte y "envolviendo" la pieza de trabajo, deslizándose suavemente y cortando. Esto ofrece el máximo procesamiento de piezas con curvas largas y complejas, como impulsores y turbinas, con un acabado superficial único.

4. El impacto decisivo en las capacidades de mecanizado:

Esta diferencia en la capacidad de movimiento se traduce, a su vez, directamente en una geometría compleja en movimiento. El mecanizado de 5 ejes nunca duda en mover cavidades profundas, paredes empinadas y socavados que las máquinas de tres ejes tal vez no puedan manejar. Manteniendo la posición óptima de corte de la herramienta, promueve la calidad y la conservación de la herramienta.

La distinción entre mecanizado CNC de 5 y 3 ejes se basa en la transición del mecanizado de "vista fija" al mecanizado de "vista panorámica". Mecanizado de 5 ejes no sólo erradica el problema de la ubicación al “fabricar múltiples superficies en una sola sujeción”, sino que, a través del mecanizado vinculado, completa un salto cualitativo al “fabricar superficies complejas con la mejor posición”.

¿Qué 3 factores determinan la elección entre el mecanizado de 3 y 5 ejes?

Seleccionando el apropiado Solución de mecanizado CNC es mucho, mucho más que una comparación de precios de equipos de manzanas con manzanas ; es una toma de decisiones de arriba a abajo a partir de los requisitos extremadamente específicos del proyecto. En LS Manufacturing, guiamos a los clientes a través de una evaluación formal en tres dimensiones básicas para lograr resultados óptimos. proceso de mecanizado eficiencia y rentabilidad al máximo.

1. Complejidad geométrica de la parte:

Ese es el factor decisivo. Si su pieza se compone principalmente de perfiles 2D o escalones planos en 3D o agujeros lineales, el mecanizado en 3 ejes es suficiente. Pero cuando el producto está repleto de inclinaciones, cavidades profundas, socavaciones o formas libres, tecnología de 5 ejes es la única solución. Puede eliminar todos los detalles finos en una sola configuración, eliminando de hecho múltiples errores de posicionamiento y garantizando precisión y calidad.

2. Volumen de producción y requisitos de eficiencia:

La cantidad de producción afecta directamente la eficiencia económica. En creación de prototipos Para producción de bajo volumen, normalmente se elegiría el mecanizado de 3 ejes debido a su menor tiempo de preparación y costos de programación. Pero cuando se ingresa a la fabricación de gran volumen, las ventajas de eficiencia de la "configuración única" de 5 ejes son extremadamente valiosas. Reduce el tiempo de configuración, el contacto humano y la cantidad de luminarias. Si bien es más caro por hora, el costo total por pieza puede ser menor y el tiempo del ciclo de fabricación puede acortarse significativamente.

3. Presupuesto general (incluidos accesorios y mano de obra):

Las opciones deben considerar el costo de propiedad y no solo la tarifa de la máquina herramienta. El mecanizado de 3 ejes tiene un costo directo menor, pero las piezas complejas pueden requerir accesorios especializados costosos, así como un alto tiempo de configuración e inspección. El mecanizado de 5 ejes es más costoso desde el principio, pero al cortar o eliminar accesorios complejos, reducir el tiempo de preparación y minimizar las operaciones secundarias, generalmente ofrece un presupuesto más ajustado y evita posibles pérdidas por retrabajo.

Las piezas simples, los volúmenes reducidos y los presupuestos reducidos son ideales para el mecanizado de 3 ejes; Las formas complejas, los grandes volúmenes y los tiempos de ciclo ajustados son ideales para el mecanizado de 5 ejes.

¿Por qué las piezas "aparentemente simples" requieren mecanizado en 5 ejes?

Tradicionalmente, el mecanizado en 5 ejes está reservado para piezas curvas complejas. Muchas piezas poliédricas aparentemente simples son candidatas ideales para demostrar las ventajas del mecanizado multieje. Su punto fuerte es evitar errores de mecanizado CNC mediante la innovación de procesos.

1. Abordar los desafíos de precisión de las funciones de múltiples ángulos:

Tomemos, por ejemplo, una caja con múltiples funciones de mecanizado en varias caras. Máquinas herramienta de 3 ejes requieren una serie de re-sujeciones, cada una de las cuales introduce errores de posicionamiento y conduce a agujeros fuera de lugar. La tecnología de 5 ejes permite que todas las operaciones de mecanizado se realicen en una sola configuración, garantizando de manera efectiva relaciones de posicionamiento precisas entre las funciones.

2. Proceso simplificado y riesgo humano reducido:

El mecanizado en 3 ejes de una pieza de este tipo a menudo requiere accesorios especiales , lo cual es costoso y depende en gran medida de la habilidad del operador, lo que genera desechos por lotes. El mecanizado de 5 ejes elimina o reduce las herramientas complejas, automatiza el proceso y reduce significativamente las fluctuaciones de calidad debido a imprecisiones en la configuración.

3. La elección inevitable para garantizar tolerancias geométricas estrictas:

Para aquellas características que necesitan alta coaxialidad o perpendicularidad , la "sujeción única" del mecanizado de cinco ejes garantiza que todas las características mecanizadas se definan utilizando el mismo dato para evitar la acumulación de errores. Esto es esencial en aquellas aplicaciones donde se necesita una alta confiabilidad.

La implementación de 5 ejes para piezas "menos complejas" es generalmente una búsqueda de precisión, eficiencia y confiabilidad adicionales. Evita positivamente los defectos del mecanizado CNC al optimizar el proceso, lo que demuestra que las ventajas del mecanizado multieje son realmente un paso hacia una mejor manera de pensar en la fabricación.

¿Cómo funcionan juntas las máquinas de 3 y 5 ejes para mejorar la eficiencia en la fabricación de moldes para automóviles?

En fabricación de moldes para automóviles LS Manufacturing no elige simplemente entre mecanizado de 3 o 5 ejes. En cambio, a través de la planificación científica del proceso, se combinan ambas fortalezas, generando un modelo de mecanizado óptimo. Esta sinergia desempeña un papel fundamental a la hora de lograr una alta eficiencia y una alta precisión al lograr un equilibrio.

1. Tres ejes: aprovechar la estabilidad y la economía

LS Manufacturing aprovecha al máximo la rigidez de los 3 ejes de las máquinas herramienta y los beneficios de costos , aplicándola a espacios en blanco de moldes con grandes residuos rugosos y fabricando características generales como orificios comunes y superficies planas. Esto posiciona la siguiente proceso de acabado ser capaz de realizar mecanizados rápidos y estables bajo control, limitando así el total costos de mecanizado .

2. 5 ejes: centrándose en superficies complejas y cavidades profundas

El mecanizado de 5 ejes es una necesidad para la operación de acabado. El mecanizado simultáneo de 5 ejes brinda la capacidad de lograr la mejor postura de corte para terminar paredes laterales empinadas, cavidades profundas y detalles complicados de superficies curvas comunes en moldes como parachoques y paneles de instrumentos. Acabado de alta calidad en una sola pasada, liso acabado superficial Algunas de sus ventajas son la ausencia de marcas de herramientas y los cortes excelentemente solucionados que son difíciles de alcanzar con máquinas de 3 ejes.

3. Colaboración: lograr un circuito cerrado perfecto de eficiencia y precisión

Los ingenieros de LS Manufacturing desarrollan una planificación precisa del proceso para permitir que los sistemas de 3 ejes y Procesos de mecanizado de 5 ejes para realizar sus respectivas tareas individuales especializadas. Los de 3 ejes realizan el "trabajo físico" de manera eficiente y los de cinco ejes realizan el "trabajo fino" de manera eficiente. Esto no solo reduce drásticamente los ciclos de entrega del molde, sino que garantiza de manera efectiva la precisión posicional entre las superficies del molde y los elementos estructurales al minimizar las sujeciones múltiples.

La clave para un automóvil eficaz de 3 y 5 ejes mecanizado de moldes es cooperación, no compromiso. LS Manufacturing utiliza este método científico de proceso híbrido para proporcionar procesos de mecanizado optimizados en la realidad, y los clientes se benefician de un tiempo de ciclo reducido, una calidad mejorada y un menor costo general de fabricación.

¿Cuáles son los costos ocultos asociados con la subestimación de la inversión en los cinco ejes?

Al considerar el mecanizado CNC de 5 ejes, la mayoría de las empresas sólo tendrán en cuenta los gastos externos del equipo real y no los numerosos costes ocultos que conlleva. No gestionar estos costos ocultos no sólo puede agotar las ganancias esperadas, sino que también puede causar problemas adicionales por falta de preparación, debilitando todo el propósito de evitar errores de mecanizado CNC.

Estos costes ocultos forman parte de la capacidad de mecanizado CNC de 5 ejes y deben gestionarse. el valor de Fabricación LS Está en nuestros métodos y experiencia comprobados manejar y optimizar estos costos de manera efectiva para que su inversión se convierta de manera segura y efectiva en productos excelentes. Esto realmente evita que las empresas cometan errores de mecanizado CNC y maximicen el valor.

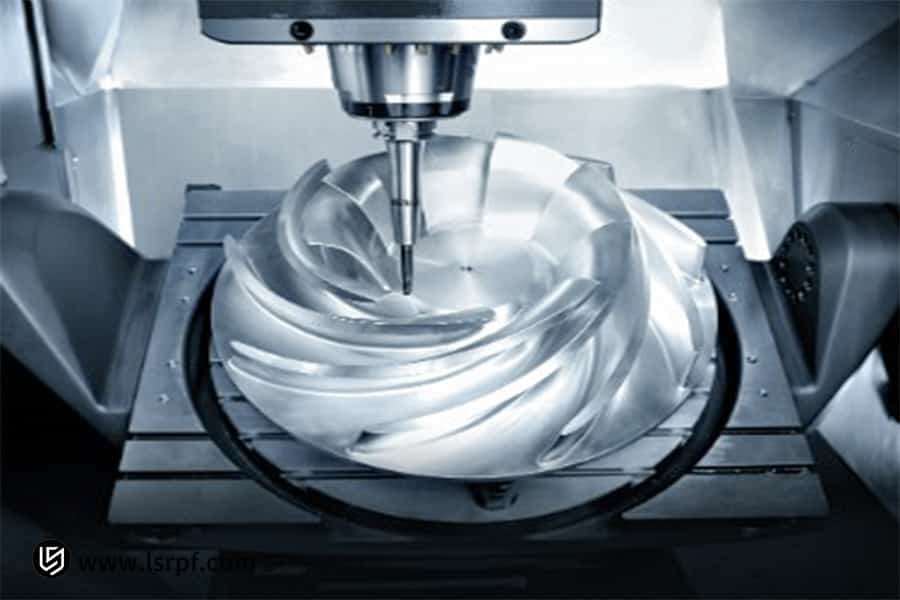

Estudio de caso: ¿Cómo LS Manufacturing optimizó el mecanizado de impulsores para un cliente aeroespacial?

El proceso correcto en la fabricación de precisión es la clave del éxito de un proyecto. Uno de nuestros clientes, un desarrollador de motores para drones, se enfrentó al siguiente problema crítico: el mecanizado de múltiples configuraciones de un aleación de aluminio El impulsor de una máquina herramienta de tres ejes provocó enormes errores en el perfil de las palas, problemas de equilibrio dinámico y una tasa de desechos de hasta el 15 % , lo que ralentizó significativamente el desarrollo del proyecto.

1. El dilema del cliente:

El mecanizado tradicional de 3 ejes no puede mecanizar todas esas superficies curvas complejas en una sola configuración. El reposicionamiento repetido resulta inevitablemente en errores acumulativos, la causa de un espesor de pared de la hoja no uniforme y un rendimiento dinámico deficiente.

2. La solución de LS Manufacturing:

LS Manufacturing creó una solución personalizada de optimización del proceso de mecanizado que se adaptó particularmente a las características estructurales de este impulsor. En una sola configuración en una alta velocidad centro de mecanizado de 5 ejes , mecanizamos con precisión todas las superficies curvas, conductos de flujo y centros. Utilizando un módulo de programación de impulsor especial, controlamos estrictamente el eje de la trayectoria de la herramienta, ofreciendo máximas fuerzas de corte y estabilidad, demostrando la destacada contribución del mecanizado CNC de 5 ejes en la fabricación de piezas complejas.

3. Resultados y Valor:

Esta solución resolvió por completo los puntos débiles del cliente. La calidad del equilibrio dinámico del impulsor mejoró significativamente a G2.5 y la tasa de calificación del producto aumentó del 85 % al 99 %. Además, al eliminar ajustes repetidos y configuraciones múltiples, el ciclo general de mecanizado se redujo en un 60% , lo que permitió realizar pruebas de vuelo confiables y según lo programado del motor del cliente.

Este estudio de caso de mecanizado de 5 ejes demuestra en su totalidad las ventajas del mecanizado de cinco ejes. Para componentes críticos, avanzados y de alto valor como impulsores, la inversión en motores de 5 ejes probados Tecnología de mecanizado CNC no es sólo una forma de recuperar problemas de calidad, sino también el método óptimo para maximizar la eficiencia total del proyecto y reducir el costo general.

¿Cómo podemos prevenir errores de mecanizado en origen mediante DFM?

La causa fundamental de la mayoría de los fallos de mecanizado y los sobrecostos ya se encuentra durante el diseño de la pieza. LS Manufacturing fomenta la cooperación preventiva, trabajando con los clientes para optimizar los procesos de mecanizado desde la fase de diseño hasta el análisis de capacidad de fabricación para el diseño. Este es el método más eficaz para evitar fallos en el mecanizado CNC.

1. Optimización de las características geométricas para que coincidan con las capacidades del proceso:

Los ingenieros de LS Manufacturing verifican características importantes como el radio de filete interno y la relación de aspecto. Por ejemplo, los filetes internos a los tamaños nominales de herramienta o la prevención de cavidades demasiado profundas pueden aumentar significativamente la viabilidad y eficiencia del mecanizado en 3 ejes. Si el mecanizado de 5 ejes se vuelve inevitable, optimizamos la curvatura de la superficie para que sean trayectorias de herramientas más suaves y estables.

2. Simplificación de estructuras y reducción de fijaciones:

Uno de los objetivos centrales de DFM es minimizar la cantidad de accesorios necesarios en mecanizado . LS Manufacturing recomendará que las piezas con orificios en diferentes ángulos se diseñen de manera que los ángulos se optimicen para mecanizarse utilizando un solo accesorio. Esto tiene un efecto directo a la hora de minimizar la precisión y reducir la complejidad del dispositivo y el tiempo de funcionamiento.

3. Seleccionar alternativas más rentables:

LS Manufacturing experimenta con frecuencia que un cambio sutil en el diseño puede generar grandes ahorros. Por ejemplo, rediseñar una superficie compleja para mecanizar utilizando mecanizado simultáneo de 5 ejes como un conjunto de múltiples superficies más simples posicionables en tres ejes puede disminuir drásticamente la complejidad y el gasto de programación y mecanizado con poco efecto en la funcionalidad.

DFM es una técnica proactiva de toma de decisiones basada en datos en la que su diseño se optimiza antes de enviarlo a fabricación. Esto no solo elimina naturalmente los errores de mecanizado CNC, sino que también sienta las bases para lograr con éxito los objetivos de costos y tiempo de ciclo del proyecto en las primeras etapas. optimización del proceso de mecanizado .

¿Cómo podemos asegurarnos de utilizar siempre la solución más rentable cuando trabajamos con LS Manufacturing?

Entendemos que la clave para ganarnos su confianza a largo plazo es ser honestos y equitativos en todas nuestras asociaciones. LS Manufacturing adopta una estrategia metódica para garantizar que cada Elección de mecanizado CNC que hacemos en su nombre se basa en datos y en la solución óptima para el éxito de su proyecto, más que en la configuración de nuestra máquina.

1. Proceso de evaluación colaborativa transparente:

Al comienzo de un proyecto, nuestros ingenieros de procesos se sentarán con usted y revisarán los dibujos de piezas, los materiales y los requisitos de rendimiento. Nuestro proceso abierto permite a LS Manufacturing determinar exactamente por qué una característica se puede mecanizar en 3 ejes y otra se debe mecanizar en 5 ejes, para que usted esté completamente informado de las razones técnicas y los factores que influyen en el costo.

2. Simulación de procesos y costeo basados ​​en datos:

LS Manufacturing se asegura de realizar una simulación de procesos y cálculos de costos en profundidad en todas las soluciones sugeridas. Es decir, simulamos el modelo completo de tres y cinco ejes. Procesos de mecanizado CNC juntos, determinando y analizando con precisión su respectivo tiempo de mecanizado, accesorios requeridos, vida útil de la herramienta y costo de programación, brindándole informes de comparación imparciales y basados ​​en hechos.

3. Principios Enfocados en Tu Éxito:

Nunca recomendamos demasiado mecanizado de cinco ejes . Lo que pensamos en LS Manufacturing es esto: si una operación se puede realizar con tres ejes de manera efectiva y eficiente, nunca recomendamos una actualización. Recomendamos solo la tecnología de cinco ejes cuando ofrece ventajas significativas en tiempo de ciclo general, precisión o costo.

Con LS Manufacturing, la mejor solución de mecanizado CNC está impulsada por un análisis riguroso y una integridad inquebrantable. Nuestro objetivo es ser su navegador de fabricación de confianza. A través de procesos abiertos y toma de decisiones basada en datos, ayudamos a garantizar que cada solución que elija produzca la relación óptima entre rendimiento y costo, lo que le permitirá obtener el máximo retorno de la inversión.

¿Qué apoyo puedo recibir de LS Manufacturing antes de iniciar un proyecto?

Antes de tomar una decisión final sobre el mecanizado CNC, la mejor acción es que su proyecto sea evaluado con criterio profesional. Le extendemos una invitación genuina para que aproveche la "Evaluación gratuita de procesos" de LS Manufacturing y permítanos ayudarlo a traducir el conocimiento teórico en soluciones reales y prácticas para su proyecto.

1. Ruta Técnica Clara y Planificación de Procesos:

Sólo necesitas enviar el dibujo de tu pieza o modelo 3D y los ingenieros de LS Manufacturing realizarán un análisis detallado. Le informaremos claramente si su proyecto es económicamente más adecuado para el mecanizado de tres ejes o requiere la comodidad del mecanizado CNC de 5 ejes. También se proporcionará soporte técnico detallado para ayudarle a tomar una decisión.

2. Análisis preliminar de costos y ciclos basado en datos:

LS Manufacturing nunca ofrece precios cotizados sin detalles. De acuerdo a los resultados de la evaluación, presentaremos un plan de proceso inicial y un análisis costo-beneficio con el debido conocimiento del ciclo de mecanizado y presupuesto incurrido para las diferentes rutas técnicas (3 ejes o 5 ejes), mediante el cual se podrá planificar internamente de manera correcta.

3. Advertencias de riesgos potenciales a futuro:

Aprovechando nuestra amplia experiencia en la fabricación de piezas complejas, LS Manufacturing puede predecir riesgos potenciales de fabricación en su diseño (es decir, problemas de accesibilidad, deformación y tolerancia) y recomendar recomendaciones de mejora para que su diseño esté en las mejores condiciones posibles antes de la producción.

Contacte a LS Fabricación hoy y envíanos tus impresiones. Recibirá más que una cotización; Recibirá una planificación colaborativa con consultores de fabricación experimentados.

Preguntas frecuentes

1. ¿Es el mecanizado de 5 ejes necesariamente más preciso que el mecanizado de 3 ejes?

No necesariamente. La precisión del mecanizado se rige principalmente por la precisión y estabilidad del posicionamiento de la máquina herramienta. Con las características geométricas habituales como planos y cavidades, las máquinas de 3 ejes de alta precisión son tan precisas como micras y, con una estructura más simple, más estables. El mecanizado de 5 ejes puede resultar útil para evitar errores de sujeción frecuentes al cortar superficies curvas intrincadas. LS Manufacturing seleccionará la solución que más ofrezca precisión y estabilidad en función de sus necesidades específicas y nunca recomendará injustamente la mejor configuración de su clase.

2. ¿Cuánto aumenta la dificultad de programación al actualizar de 3 a 5 ejes?

El riesgo y la complejidad de la programación aumentarán considerablemente. programación de 5 ejes plantea nuevos desafíos, como el control del centro de rotación de la herramienta, la prevención de singularidades y la verificación de colisiones e interferencias, que requieren niveles extremadamente altos de software CAM y habilidades de ingeniería. Ésta es la clave del éxito de LS Manufacturing: contamos con un personal profesional de programación de cinco ejes y una buena biblioteca de parámetros de proceso. Gracias a las operaciones estandarizadas y la simulación en tiempo real, garantizamos programas seguros y estables, que permiten a los clientes navegar con seguridad a través de dificultades técnicas.

3. ¿Es necesario el mecanizado de 5 ejes para la creación de prototipos en lotes pequeños?

Si el prototipo necesita una validación compleja de la relación de superficie o ensamblaje, no es discrecional. La "sujeción en un solo paso" del mecanizado de 5 ejes elimina el error acumulativo de movimientos de posicionamiento repetidos y hace que el prototipo sea una representación más precisa de la intención del diseño. Aunque la tasa de mecanizado por unidad es mayor, al no utilizar accesorios especiales y ahorrar tiempo para el ajuste del ensamblaje, el ciclo de I+D y el costo en su conjunto se pueden reducir con una base de diseño más precisa para la futura producción en masa.

4. ¿Cómo determinar si un proveedor tiene verdaderas capacidades de mecanizado de 5 ejes?

Tres puntos críticos a mencionar: primero, confirmar que realmente se trata de una máquina herramienta de 5 ejes y no de un cabezal indexador; en segundo lugar, demostrar un verdadero sistema de programación CAM de 5 ejes y un proceso de inspección de simulación; y finalmente, asegúrese de inspeccionar las piezas complejas reales que han mecanizado. LS Manufacturing está abierto y alienta a los clientes a visitar las configuraciones de nuestros equipos, la biblioteca de documentación de procesos y las piezas de trabajo representativas para demostrar nuestra competencia técnica utilizando ejemplos reales de mecanizado.

Resumen

La elección entre 5 ejes y 3 ejes fresado CNC No se trata de comparar el coste de los equipos ; es una cuestión de opción técnica con impacto inmediato en el presupuesto del proyecto, la productividad y, en última instancia, el éxito. Como demuestra este artículo, la mejor solución suele ser el resultado de un equilibrio preciso entre las características de la pieza, el tamaño del lote y el coste general.
