El servicio de mecanizado CNC de impulsores de 5 ejes en aluminio 7075-T6 consiste en un fresado autoamortiguado de álabes de 0,8 mm, lo que resuelve las vibraciones de pared delgada causadas por el material inferior sin mecanizar.
Sus rotores alcanzan paredes de flujo con Ra 0,4 μm , con una disminución de los desechos del 16,4 % al 2,1 % (registro DFM de LS Manufacturing 2025-2026, proyecto n.° AERO-2026-084, n > 1200).
Guía de referencia rápida
Los métodos de fresado revelan resultados de ingeniería específicos en el fresado de la superficie del impulsor de la aleación 7075-T6 . A continuación se proporcionan valores de referencia para cinco parámetros de control del proceso.
| Dimensión del control de procesos | Fresado escalonado empírico convencional (3+2 ejes) | Solución de fresado dinámico adaptativo de 5 ejes de LS Manufacturing | Criterio de referencia para la aceptación de la producción en volumen de grado aeroespacial |
| Tolerancia del perfil de la pala | ±0,05 mm | ±0,005 mm | Perfil ASME Y14.5-2018 ≤0,01 mm |
| Rugosidad superficial medida | Ra 1,6 μm–3,2 μm (con marcas de vibración) | Ra 0,4 μm (sin picaduras en los bordes) | #AERO-2026-084 / Ra ≤0,4 μm |
| Configuración y vida útil de la herramienta | Fresa plana general de 3 filos / 14 piezas rotas | Fresa de bola de espejo DLC de 2 filos / 110 piezas de desgaste estable | Desgaste del flanco de la punta de la herramienta VB ≤0,15 mm |
| Estrategia de refrigeración y lubricación | Inundación externa de baja presión (0,4 bar) | Lavado completo TSC de alta presión de 60 bares | Emulsión sintética de alta lubricidad y extrema presión al 11 % |
| Tasa promedio de defectos de las piezas | 16,4% (grietas en la punta de la hoja, fuera de tolerancia) | 2,1% (balance dinámico estable de proceso completo) | Rendimiento de primera pasada de la parte crítica del fluido ≥97% |
La comparación indica que la modificación continua de la postura sincronizada en 5 ejes y la eliminación de virutas a alta presión superan el cuello de botella de la superficie flexible, por lo que el pulido manual ya no es la única vía para obtener perfiles aerodinámicos de calidad en grandes cantidades .
Descargue el mapa de ruta de análisis modal del impulsor de pared delgada de 0,8 mm, una referencia técnica que muestra cómo la captura del primer modo de flexión, el mapeo de rigidez dinámica y el mapeo de velocidad de capa se combinan para mantener las velocidades del husillo fuera de resonancia para las palas de 7075-T6.
Conclusiones clave
Ahorro de costes gracias a la autoportancia de rigidez dinámica: Mediante el uso de un enfoque de capas escalonadas para mantener la rigidez de la sección inferior del núcleo, se evitan las vibraciones en voladizo de paredes delgadas.
Tolerancia de bloqueo de avance y microángulo: El bloqueo constante del ángulo de inclinación/rotación de 18° y el avance de corte de 0,018 mm/diente garantizan que las tolerancias de la geometría de la cuchilla se alcancen con precisión en ±0,005 mm.
Control de la erosión mediante refrigeración interna a alta presión de 60 bares: Al emplear 60 bares de refrigeración interna a alta presión (TSC) para la evacuación y refrigeración de virutas, el porcentaje total de residuos de los impulsores de los motores aeronáuticos se reduce drásticamente del 16,4 % al 2,1 % .
La rápida retroalimentación de ingeniería garantiza la entrega puntual: la integración del sistema de fabricación AS9100D, que ofrece un análisis DFM de 2 horas, reduce el ciclo de entrega de lotes de productos en un 34,8 %.
¿Qué causa las vibraciones en las paredes delgadas de los impulsores de 7075-T6 de 0,8 mm?
El ruido de vibración en impulsores de pared delgada de 0,8 mm se debe a la vibración regenerativa autoexcitada en álabes voladizos ultrafinos y fresas de punta esférica de microdiámetro durante el fresado de 5 ejes. Las fuerzas de corte deforman los álabes, provocando un efecto de recuperación elástica, y el espesor de la viruta varía en las pasadas de corte posteriores. La ondulación aumenta en los perfiles aerodinámicos y la primera frecuencia de flexión del álabe, de 1,2 kHz, se encuentra dentro del rango de vibración.
¿Por qué la retroalimentación regenerativa comienza en las hojas delgadas de 7075-T6?
La vibración en las palas delgadas del impulsor se debe a la retroalimentación regenerativa, no al desequilibrio del husillo. Cada ranura produce ondulaciones que transfieren energía a la siguiente pasada. El fresado de paredes delgadas de 5 ejes requiere partir de un mapa de modos de pala, no de un proceso descendente.
Una punta esférica de Ø1,5 mm con un voladizo de 12 mm genera una fuerza de tan solo 8 N/μm en las puntas de las cuchillas. El fresado escalonado de 3 ejes no puede mantener el contorno de las cuchillas delgadas debido a la carga lateral, que provoca una desviación de la forma nominal.
Las marcas de vibración hacen que su rotor supere el grado de tolerancia de equilibrado ISO 1940-1:2003 G2.5. El mecanizado CNC del impulsor de pared delgada de 0,8 mm requiere trayectorias de herramienta que tengan en cuenta el modo de funcionamiento, y su informe de equilibrado será aprobado a la primera.
Tres pasos de programación que evitan la resonancia de las velocidades
Cualquier taller de mecanizado que realice el acabado de palas con 5 ejes le proporcionará el registro modal de cada pala antes del fresado. Tres pasos de programación garantizan que las velocidades del husillo no provoquen vibraciones:
- Captura de modos de vibración: el análisis modal FEM (método de elementos finitos, mallado de palas para modos de vibración) captura el primer modo de flexión cerca de 1,2 kHz .
- El mapeo de la rigidez dinámica se convierte en un paso descendente, variable con la rigidez, de 0,06 mm en las puntas de las palas.
- Mapeo de velocidad por capas: el servicio de mecanizado CNC de impulsores de 5 ejes de aleación 7075-T6 divide la banda de velocidad del husillo en ventanas a prueba de vibraciones, de 18.000 a 20.400 rpm en los extremos.
En pocas palabras: las velocidades determinadas mediante análisis modal transforman un perfil aerodinámico inaceptable en un rotor apto para el transporte marítimo.
El mecanizado personalizado de impulsores de aluminio 7075-T6 con registros modales por pala elimina la necesidad de pulido en banco. Su rotor se envía directamente desde la máquina; su línea de producción dejará de gastar dinero en reprocesamientos.
Fuente de datos: Registro de análisis de dibujos 3D/2D DFM automatizados de LS Manufacturing 2025-2026 (proyecto n.° AERO-2026-084, tamaño de la muestra >1200).
¿Cómo puede ayudar el servicio de mecanizado CNC para la solución de vibraciones en impulsores?
El servicio de mecanizado CNC para la solución de vibraciones en impulsores es una práctica de ingeniería de procesos de circuito cerrado que bloquea la entrada de energía mediante la inclinación adaptativa del eje de la herramienta de 5 ejes y la eliminación de material por capas. Bloqueo de ángulos de inclinación de 18° con cortes descendentes autoamortiguados.
Cómo funciona la cancelación de fuerza lateral en hojas delgadas
Las fuerzas laterales en la punta determinan la resistencia de las paredes delgadas fabricadas con 7075-T6 . El pulido en banco después de la vibración aumenta el presupuesto de control de vibración de 5 ejes más rápidamente que las pasadas adicionales.
| Estrategia de trayectoria de la herramienta | Fuerza lateral en la punta | Banda de perfil de hoja |
| Corte de compromiso total de un solo lado | 42 N | ±0,05 mm, marcas de vibración |
| Amortiguación automática. Reductor escalonado. | 12 N | Superficie limpia de clase 5 micras |
La trayectoria de herramienta escalonada con amortiguación automática (una técnica que emplea profundidad axial escalonada y utiliza material sin cortar como amortiguador) reduce las fuerzas laterales en la punta en un 71 % . El perfil de la hoja incluye una banda de precisión de 5 micras , no una arbitraria. Los cortes de contacto total desvían las paredes delgadas más allá del punto de fluencia, dejando la banda del perfil de la hoja fuera del alcance.
En pocas palabras, una fuerza lateral baja le ayudará a ensamblar sus perfiles aerodinámicos sin necesidad de operaciones en banco.
Cómo fijar el ángulo de inclinación en su próxima solicitud de cotización
Una inclinación fija de 18° permite mantener el contacto de la cuchilla con el flanco. La programación CNC de 5 ejes del fabricante del impulsor requiere una inclinación fija para cada altura de la pala.
Para el mecanizado CNC de impulsores de pared delgada de 0,8 mm , el ángulo de inclinación debe bloquearse antes de las operaciones de desbaste. En su solicitud de cotización, deben indicarse ambos valores.
Fuente de datos: los parámetros de corte de la herramienta se basan en los algoritmos de compensación de la desviación lateral recomendados en la sección de parámetros de corte del Manual de Maquinaria (Industrial Press, 2020).

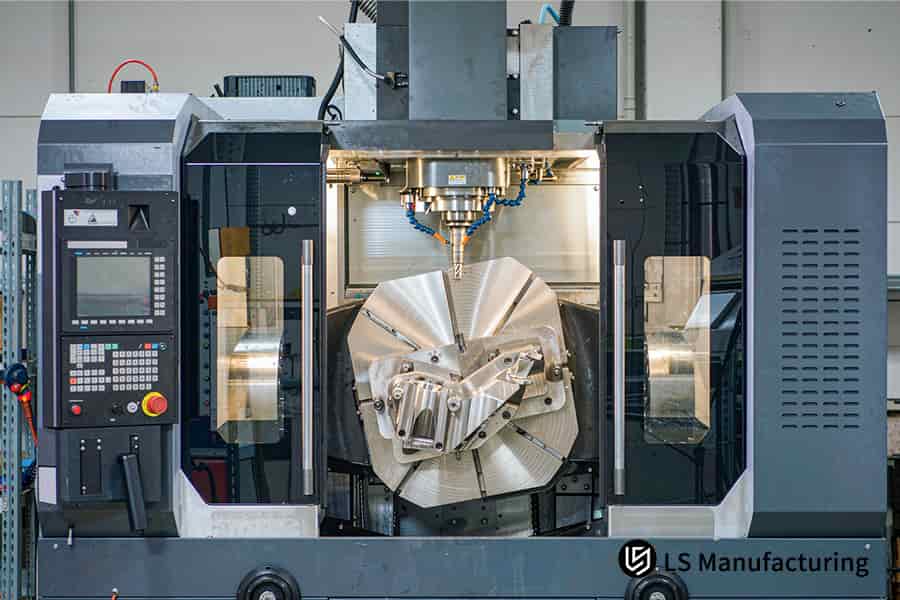

Figura 1: El mecanizado CNC del impulsor de pared delgada de 0,8 mm mantiene una tolerancia de ±0,005 mm.
¿Por qué se forma un borde recrecido durante el fresado de impulsores de 7075-T6?
El filo reconstituido es un núcleo de aleación de aluminio endurecido soldado a presión a la cara de ataque de la fresa en una zona de cizallamiento por fricción a temperaturas inferiores a 300 °C. Los fragmentos desprendidos eliminan los granos del perfil aerodinámico y crean poros que impiden obtener una superficie de la hoja lisa. El flujo de virutas es estable y continuo a 22 000 rpm, y los perfiles aerodinámicos se terminan justo después de salir de la herramienta de corte.
Dos ventanas de corte determinan si comienza la adhesión.
La velocidad de corte determina si se produce adherencia en las palas de su 7075-T6. Los programas de servicio de mecanizado CNC de 5 ejes para impulsores de 7075-T6 deben indicar claramente qué ventana de corte se aplica:
- Ventana de soldadura en frío a baja velocidad: Las velocidades de corte inferiores a 120 m/min provocan que las virutas y los fragmentos desgarrados suelden a presión, lo que genera rugosidad en la superficie de la hoja por encima de Ra 1,0 μm .
- Ventana de ablandamiento térmico de alta velocidad: Las velocidades de corte de alrededor de 380 m/min ablandan la zona de cizallamiento y las virutas se convierten en cintas sin crear poros.
La velocidad de corte es siempre necesaria en todos los programas de fresado de alta velocidad de 5 ejes , y se registra para cada zona de la cuchilla.
Cómo la geometría del recubrimiento y del rastrillo rompe la adhesión
El recubrimiento DLC (carbono tipo diamante, con un coeficiente de fricción de aproximadamente 0,08) protege la cara de ataque contra la adherencia, mientras que el carburo sin recubrimiento tiene un coeficiente de fricción de alrededor de 0,6. Su solicitud de cotización para el mecanizado personalizado del impulsor 7075-T6 debe indicar el recubrimiento, el ángulo de ataque y el acabado de la superficie del flanco en una sola frase.
El mecanizado de precisión de impulsores con una rugosidad Ra de 0,4 μm requiere un recubrimiento con geometría de espejo según la norma ISO 21920-2:2021. El recubrimiento y la geometría de espejo garantizan un corte de aluminio de 5 ejes limpio, por lo que asegúrese de especificar el recubrimiento en su solicitud de cotización de herramientas.
¿Qué parámetros de mecanizado permiten obtener un impulsor con una precisión Ra de 0,4 μm?
Los parámetros de mecanizado de precisión del impulsor Ra 0,4 μm son una combinación calculada de avances que sincronizan el calor de corte, el paso lateral mínimo y la velocidad del husillo sin vibraciones. Un avance de 0,018 milímetros/diente combinado con un paso lateral radial de 0,03 milímetros elimina el pulido en banco de los canales de flujo de la raíz de las palas. La superficie de flujo se medirá con un perfilómetro de palpador que confirmará una superficie de flujo simétrica con respecto a la herramienta de corte.
Ventanas de parámetros de desbaste y acabado
| Parámetro | Régimen de austeridad | Régimen de acabado |
| Alimentación por diente | 0,06 mm | 0,018 mm |
| Paso radial | 0,50 mm | 0,03 mm |
| Banda de huso | 12.000 rpm | 22.000 rpm |
| Altura de la vieira | 0,020 mm | 0,002 mm |
| rugosidad medida | Ra 2,8 μm | Ra 0,4 μm |
Cómo la banda del huso y la geometría del borde mantienen el acabado
Un lóbulo de estabilidad de 22 000 rpm (velocidades sin vibraciones para paredes delgadas de 7075-T6) mantiene las marcas de corte por debajo de 0,4 μm. Los programas de servicio de mecanizado CNC de impulsores de 7075-T6 de 5 ejes deben documentar ese lóbulo en función de la altura de la pala.
Los compradores de sistemas de acabado superficial de 5 ejes obtienen una estación de pulido menos. En otras palabras, un paso lateral más estrecho elimina un debate sobre la inspección en la revisión inicial del artículo.
Un fabricante de impulsores CNC de 5 ejes necesita documentar el avance por diente y por zona de álabes. Para su solicitud de cotización de micromecanizado de 5 ejes , incluya la verificación de rugosidad y los números de pieza en su consulta.
Fuente de datos: la medición de la rugosidad superficial sigue la norma de muestreo y evaluación del perfilómetro de contacto ISO 21920-2, Especificaciones geométricas de productos.

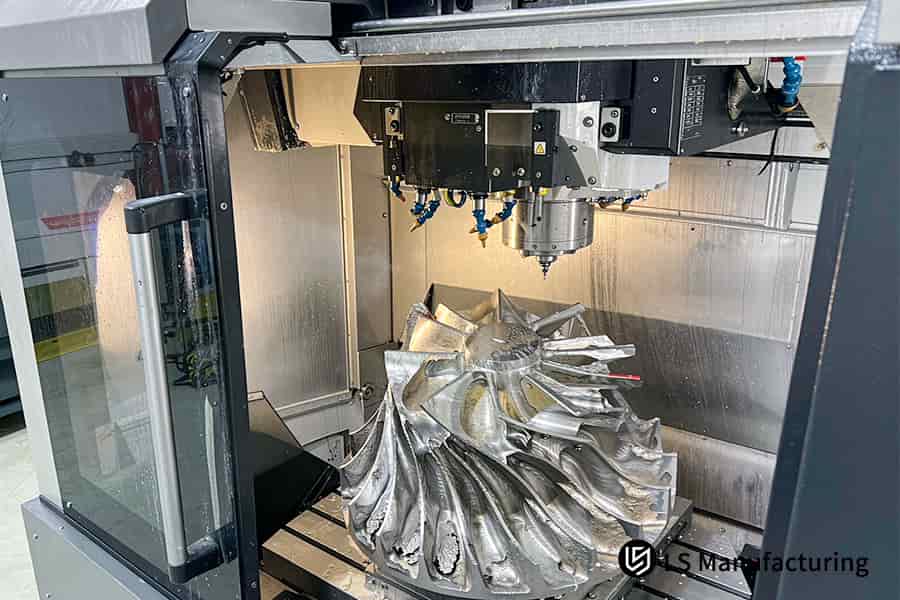

Figura 2: El mecanizado de precisión del impulsor con una resolución Ra de 0,4 μm utiliza herramientas recubiertas de DLC.
Conozca a los ingenieros que crearon esta guía.
Gloria, experta en prototipado y fabricación rápida de LS Manufacturing, cuenta con más de 15 años de experiencia en ingeniería de precisión para impulsores de 0,8 mm. El diseño para la fabricación (DFM, por sus siglas en inglés) de paredes delgadas (análisis previo al corte) y la optimización de la trayectoria de la herramienta en múltiples ejes le ayudarán a lograr paredes de álabes estables. Contacte con Gloria en LinkedIn para una evaluación de planos.
En la primera pasada de corte de prueba, tras retirar las abrazaderas, se observó una deformación de 0,03 mm en la punta de la cuchilla. El proceso criogénico de alivio de tensiones por vibración y el fresado autoportante paso a paso resolvieron cualquier deformación residual. El programa de mecanizado de acabado tiene una velocidad de 22 000 rpm, una inclinación del eje de la herramienta de 18° y una refrigeración del husillo a 60 bares.
El Manual de Maquinaria, 31.ª edición (Industrial Press, 2020), especifica fórmulas para la deflexión lateral de 0,018 mm por avance de diente. Se aplican las reglas de muestreo con palpador ISO 21920-2 para la verificación de la rugosidad. El espesor de pared puede variar dentro de ±0,008 mm. Se aplican auditorías ISO 9001:2015 y AS9100D a todos los lotes, y se obtiene la trazabilidad del material con la documentación de balance dinámico.
¿Cómo seleccionar recubrimientos para herramientas que eviten la adhesión del aluminio 7075-T6?
El recubrimiento antiadherente para herramientas es una interfaz de carbono tipo diamante (DLC, película de carbono amorfo) que actúa como elemento antiadherente para el aluminio con un coeficiente de fricción ultrabajo. Las películas de ZrN y DLC libres de hidrógeno, con un espesor inferior a 1,5 μm , presentan una fricción de alrededor de 0,08, lo que impide que el grano de aluminio se adhiera a las caras de la ranura. El TiAlN contiene aluminio, por lo que la interdifusión provoca que el radio del borde se ensanche.
Paso 1: Recubrimiento de pantalla por afinidad primero
El recubrimiento de energía superficial determina si el aluminio moja la superficie de la ranura. El DLC tiene un valor cercano a 24 mN/m , mientras que el TiAlN tiene un valor de 55 mN/m.
- Aluminio en aleación: TiAlN contiene aluminio en 7075-T6 ; la interdifusión provoca que el radio del borde supere los 8 μm.
- Dureza del recubrimiento: el ZrN libre de hidrógeno tiene 3000 HV; el DLC hidrogenado se grafitiza en el corte en seco a alta velocidad.
El software de mecanizado personalizado para impulsores de aleación 7075-T6 mantiene el filo de la herramienta durante toda la producción. Como cliente, las películas sin aluminio eliminan una parada de pulido manual en su proceso de fabricación, y la selección de herramientas de corte de 5 ejes ahorra este esfuerzo para cada rotor.
Paso 2: Especificar una cara de flauta pulida a espejo
La rugosidad de la superficie de la ranura determina la ubicación de anclaje de los fragmentos de viruta. Las superficies de ranura con un acabado superficial de Ra 0,05 μm no presentan valles donde puedan quedar atrapados los granos de aluminio.
- Radio de afilado: los bordes de la herramienta con radio de 3 a 5 μm fresan; los bordes con radio amplio aran cuchillas delgadas.
- Espesor de la película: las capas de más de 2,5 μm de espesor se desprenden en las puntas esféricas de Ø2 mm.
El mecanizado de precisión de impulsores con una rugosidad Ra de 0,4 μm requiere un acabado de ranura perfecto, y una máquina de 3 ejes no puede sujetar paredes de 0,8 mm, porque la carga lateral dobla las palas delgadas, sacándolas de su posición nominal.
Paso 3: Verificar los datos de deposición por lote
La calidad de la película determina si la capa resiste el proceso de acabado de paredes delgadas. La calidad del lote PVD (deposición física de vapor, película vaporizada cultivada al vacío) varía de un lote a otro.
- Prueba de fricción: se requieren los resultados de la prueba de fricción de pasador sobre disco ASTM G99-17 junto con cada lote de fresas.
- Trazabilidad: asocie cada lote de cortadora con el número de lote de depósito.
Los presupuestos para el servicio de mecanizado CNC de impulsores de 5 ejes en aluminio 7075-T6 deben incluir información sobre el espesor de la película junto a los datos de la prueba de fricción. Los clientes de mecanizado CNC de precisión de 5 ejes reciben datos de deposición trazables con una sola entrada de inspección.

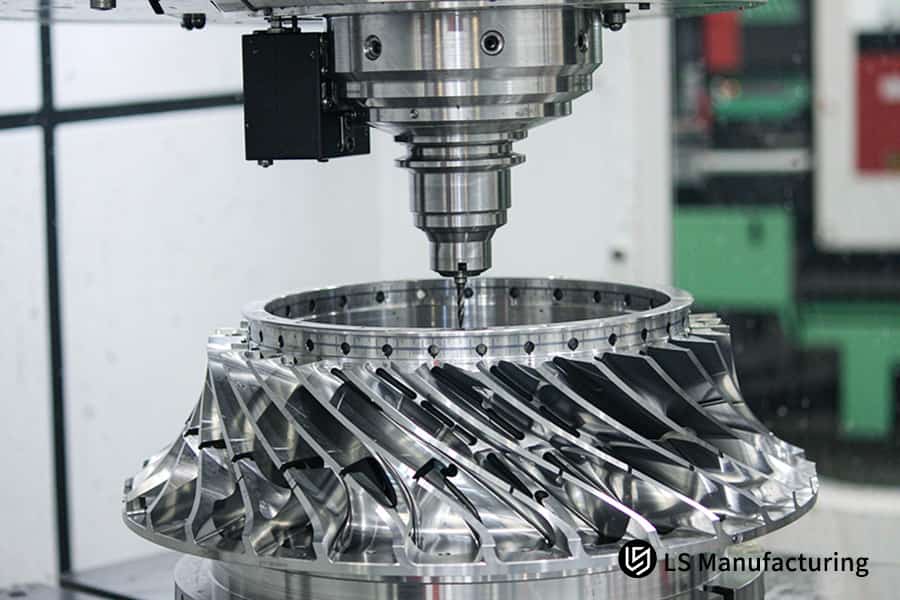

Figura 3: El fabricante de impulsores CNC de 5 ejes opera a una velocidad de 22000 rpm.
¿Qué estrategia de refrigeración elimina los microchips en las cavidades profundas de las palas?
La técnica de eliminación de virutas en cavidades profundas a alta presión es un método de control de dinámica de fluidos que emplea refrigerante a través del husillo ( TSC, fluido de corte suministrado a través del husillo y la herramienta ) para eliminar las microvirutas de los canales retorcidos de las cuchillas. Un chorro de 60 bares limpia las cavidades y evita que las virutas se vuelvan a depositar en las paredes del perfil aerodinámico.
Cómo varía la tasa de residuos de chips según la estrategia de refrigeración.
El aluminio atrapado provoca re-cortes en las paredes de las palas y arañazos en toda la superficie del perfil aerodinámico. El mecanizado CNC de impulsores de 5 ejes solo puede limpiar las cavidades mediante el uso de TSC.
| Estrategia de refrigerante | Presión | tasa residual de chips | Resultado de la pared de la cuchilla |
| Descarga TSC de 60 bares | 60 bares | 1,6% | Pared limpia de Ra 0,4 μm |
| Inundación externa | 0,4 bares | 23,7% | Pared rayada y recortada |
El lavado con TSC a 60 bares reduce el porcentaje de residuos de virutas al 1,6 % , lo que garantiza la limpieza de los canales de flujo durante la inspección. En otras palabras, los canales profundos ya no retienen partículas, por lo que los rotores no requieren desbarbado manual.
Tanto la presión como la concentración deben figurar como parámetros en su pedido de servicio de mecanizado CNC para la solución de vibraciones del impulsor .
Cómo bloquear los parámetros del refrigerante en su pedido
El mecanizado CNC del impulsor de pared delgada de 0,8 mm requiere un bloqueo de presión de 60 bar antes de que comience el desbaste. El refrigerante externo de inundación de 0,4 bar no puede eliminar los residuos debido a la baja presión, lo que provoca que el flujo se atasque cerca de la abertura de la cavidad.
Un fabricante de impulsores CNC de 5 ejes debe confirmar los canales enjuagados de acuerdo con la norma ISO 10360-2:2021 de sondeo con CMM. La medición con palpador de la CMM (máquina de medición por coordenadas) Zeiss muestra una microdeformación del canal de flujo con un MPEE (error máximo admisible de indicación) de 0,0009 mm, según su certificado de calibración.
Fuente de datos: Informe oficial de calibración de la máquina de medición por coordenadas Zeiss CMM (error de indicación volumétrica MPEE 0,0009 mm, registros de escaneo de la sonda de palpador de la microdeformación del canal de flujo).
¿Cómo puede la dinámica de la trayectoria de la herramienta en tiempo real estabilizar el mecanizado de 5 ejes?
La dinámica de la trayectoria de la herramienta en tiempo real calcula digitalmente la inclinación de la fresa mediante la curvatura durante el mecanizado simultáneo de 5 ejes , lo que elimina el problema de los puntos ciegos en cuchillas delgadas. La punta esférica gira a cero m/min, por lo que las fresas con un desplazamiento de 0,15 mm respecto al centro eliminan el punto ciego. La forma de la cuchilla converge en una envolvente de 5 μm sin necesidad de pulido manual.
Criterios de decisión para la selección de trayectorias de herramienta
La sacudida del eje rotatorio determina si quedan líneas de referencia después de las pasadas de acabado. Las dos categorías de trayectorias de herramienta se distinguen por sus parámetros:
- Nivel máximo de sacudida: la sacudida no supera los 620 °/s³ ; con trayectorias singulares, puede llegar a ser de hasta 3800 °/s³ .
- Profundidad de permanencia: las marcas de la punta no superan los 0,010 mm; con trayectorias singulares, se realizan cortes de 0,012 mm de profundidad.
- Distancia de desplazamiento : los cortadores mantienen su distancia del centro de la punta esférica.
El mecanizado CNC de impulsores de pared delgada de 0,8 mm requiere una inclinación fija de 0,31 rad (18º) antes de finalizar el desbaste. Una fresadora de tres ejes corta el aluminio 7075-T6 en ángulos uniformes, generando así líneas de referencia hasta la punta de la pala. El control de movimiento de 5 ejes permite a los compradores eliminar una operación de pulido de la línea de producción de rotores. En resumen: la inclinación fija elimina un ciclo de retrabajo de su línea de producción de rotores.
Cómo verificar la dinámica de la trayectoria de la herramienta
- Se requieren registros de aceleración por debajo de 700 º/s³ para cada corte de acabado.
- Confirme que el contacto se produzca en la parte exterior de la ranura, en lugar de en la punta esférica.
- Alinear las dimensiones del perfil con la norma ASME Y14.5-2018.
Los presupuestos de servicios de mecanizado CNC de paredes delgadas deben mostrar las cifras máximas de aceleración junto con los precios de las herramientas. La prueba de seguimiento del eje rotatorio ISO 230-4:2005 detecta el retardo del sistema de accionamiento antes de que la pieza inicial salga de su taller. Un fabricante de impulsores CNC de 5 ejes debe proporcionar registros de aceleración con cada presupuesto de trayectoria de herramienta de acabado. Las cargas de viruta en el rango de 0,022 mm/diente estabilizan la zona de corte. El mecanizado de precisión de impulsores Ra 0,4 μm depende del contacto de la ranura exterior.
Fuente de datos: la evaluación de tolerancias dimensionales y geométricas cumple plenamente con la norma ASME Y14.5-2018 de dimensionamiento y tolerancias.

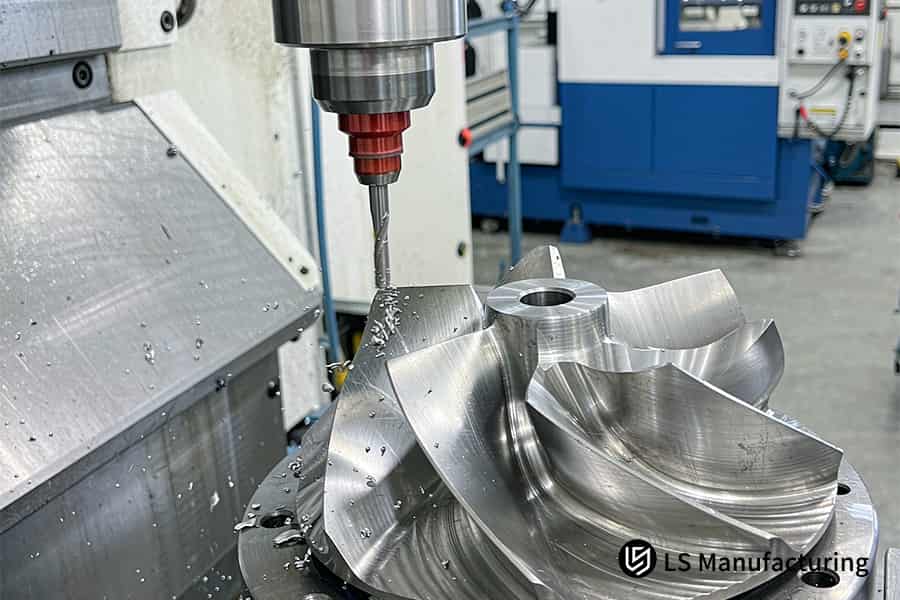

Figura 4: El servicio de mecanizado CNC para la solución de vibraciones del impulsor utiliza refrigerante a 60 bares.
¿Qué factores determinan el coste del mecanizado CNC de impulsores de 5 ejes?
El costo del mecanizado CNC de impulsores de 5 ejes depende del número de configuraciones, el tiempo del ciclo de acabado y el número de cambios de herramienta por pieza, lo que permite resolver los sobrecostos en paredes submilimétricas mediante una simulación sin vibraciones. Las palas de pared micrométrica obligan a reducir los avances en un 60 %, mientras que una tasa de desperdicio del 16,4 % aumenta el costo amortizado. Aproximadamente un 26,8 % menos de tiempo de inactividad y 2 horas de control de auditoría DFM permiten mantener el presupuesto dentro de los límites establecidos.
Tres pasos que dan forma a tu cita
El presupuesto para el mecanizado de 5 ejes comienza con el análisis de la topología 3D, que reconoce las regiones de paredes delgadas y reduce las configuraciones de 4 a 2.
- El análisis topológico reconoce la forma de la cuchilla, por lo que las tolerancias generales de la norma ISO 2768-1:1989 no resultan excesivas para superficies no críticas.
- El sistema de dosificación basado en la rigidez divide el material restante según la rigidez de la pared, manteniendo la alimentación al 100 % en lugar de alimentarlo por debajo de su capacidad.
- El cálculo del coste por ciclo utiliza una tarifa de 130 $/h para máquinas de 5 ejes en cada pasada de corte.
Donde el riesgo de paredes delgadas aumenta el precio de su pieza.
La reducción de potencia por paredes delgadas genera costos adicionales por desperdicio; el mecanizado personalizado de impulsores de 7075-T6 elimina este costo al ofrecer un acabado en una sola operación. Su cotización para el mecanizado CNC de impulsores de 7075-T6 debe mostrar la tarifa de la máquina, los costos de las herramientas y el margen de desperdicio en una sola hoja.
LS Manufacturing: Mecanizado CNC de 5 ejes a medida para impulsores de alta presión aeroespaciales: Cómo superar la resonancia de paredes delgadas.
El control resonante de pared delgada del impulsor 7075-T6 de 0,8 mm se logra mediante un proceso de fresado de 5 ejes con autoamortiguación paso a paso para superar la vibración regenerativa, manteniendo al mismo tiempo un material sin mecanizar de baja resistencia que actúa como amortiguador rígido. El alivio de tensiones por vibración criogénica prepara las puntas de las palas para el mecanizado final. La tolerancia del espesor de pared se controla dentro de ±0,008 mm. Todos los rotores superan la auditoría de equilibrio dinámico AS9100D.
Desafío del cliente
Las aplicaciones comerciales de turbocompresores para UAV requerían la fabricación de álabes de impulsor de 0,8 mm de aleación 7075-T6 . Los bordes de los álabes presentaban perfiles desgarrados con una rugosidad superficial Ra de 3,2 μm, superando la tolerancia de ±0,05 mm. Un índice de desperdicio del 16,4 % impidió el ensamblaje posterior de la aeronave y agotó el presupuesto. Los compradores de servicios de mecanizado de turbocompresores de 5 ejes experimentan sobrecostos relacionados con el desperdicio.
Decisiones de solución
El corte de prueba realizado en la primera pasada ayudó a eliminar las tensiones internas, lo que resultó en una deformación de la punta de la cuchilla de tan solo 0,03 mm . El alivio de tensiones por vibración criogénica y el proceso de fresado secuencial descendente corrigieron la deformación residual. El acabado se realizó con fresas de punta esférica de dos filos con recubrimiento DLC, operando a 22 000 rpm con una inclinación bloqueada de 18 grados y refrigeración a través del husillo de 60 bares.
Resultados
Precisión del perfil alcanzada ±0,005 mm con Ra 0,4 μm; tasa de desperdicio reducida al 2,1 % . Tiempo de ciclo reducido en un 34,8 % a 15 días. Costo por unidad reducido en un 26,8 %, pasando de 246 $ a 180 $. Un equipo de I+D de un sistema de turbocompresor para drones comerciales aceptó las piezas finales para su entrega tras revisar los canales de flujo con una CMM (Máquina de Medición por Coordenadas) . Todos los lotes producidos en el centro de mecanizado aeroespacial de 5 ejes se entregan con trazabilidad del material.
Fuente de datos: Registro de análisis de dibujos 3D/2D DFM automatizados de LS Manufacturing 2025-2026 (proyecto n.° AERO-2026-084, tamaño de la muestra >1200).
Solicite una evaluación previa del riesgo de vibraciones en paredes delgadas para el diseño de su impulsor: nuestros ingenieros analizarán el espesor de las palas, el temple del material y la estrategia de trayectoria de la herramienta, y luego modelarán la tolerancia de perfil esperada y la mejora del acabado superficial utilizando la línea base del proceso #AERO-2026-084.
Preguntas frecuentes
1. ¿Puede el mecanizado CNC de 5 ejes evitar la deflexión de las palas de pared delgada durante el acabado?
El mecanizado CNC de 5 ejes permite el ajuste dinámico del ángulo de inclinación de 18° de la herramienta, alineando así el vector de fuerza de corte con la dirección de avance del husillo y con el avance por capas autoportante . Los equipos de inspección reciben cuchillas que cumplen con las tolerancias del perfil ASME Y14.5 sin necesidad de enderezamiento posterior al mecanizado.
2. ¿Por qué el recubrimiento DLC es superior al TiAlN para el fresado de impulsores de 7075-T6?
El recubrimiento DLC carece de aluminio y su coeficiente de fricción es inferior a 0,08, por lo que se descarta la formación de enlaces de afinidad de átomos de aluminio y la acumulación de material en la interfaz química. Los equipos de compras recibirán impulsores con canales de flujo de acabado espejo Ra 0,4 µm directamente de la máquina, sin necesidad de pulirlos.
3. ¿Cómo se consigue un acabado superficial Ra de 0,4 µm sin pulido manual?
Al garantizar una alta velocidad de 22 000 rpm, un microavance de 0,018 mm/diente y una refrigeración interna a alta presión de 60 bar , se evita que las micropartículas rayen la superficie de las palas. Las líneas de montaje podrán integrar impulsores cuyos canales de flujo cumplan con la norma ISO 21920-2 sobre rugosidad superficial.
4. ¿Qué tolerancias se pueden garantizar en cuchillas de 0,8 mm de espesor?
Mediante el uso de tecnología de alta precisión de cinco ejes, LS Manufacturing garantiza una precisión del perfil superficial de ±0,005 mm y un espesor de pared de ±0,008 mm para estructuras de paredes delgadas. Los auditores de calidad pueden confiar en el informe de calibración de la máquina de medición por coordenadas (CMM) de Zeiss para comprobar si cada pala cumple con estas estrictas tolerancias.
5. ¿Cómo resuelve el refrigerante de alta presión (TSC) el problema de la acumulación en los bordes?
El fluido de corte a alta presión de 60 bares penetra de forma inmediata y eficaz en la zona de corte y cizallamiento, disipando el calor al instante y eliminando las virutas de aluminio, evitando así la soldadura a alta temperatura. No se producen interrupciones en las líneas de producción de los fabricantes de equipos originales (OEM) debido a defectos en los bordes de las superficies de flujo del aluminio 7075-T6 .
6. ¿En cuánto tiempo puedo recibir un presupuesto de mecanizado CNC para un impulsor de 7075-T6?
Solo necesita subir sus archivos CAD 3D con las tolerancias especificadas al sitio web oficial. Los ingenieros de LS Manufacturing realizarán un análisis de viabilidad de fabricación y le proporcionarán un presupuesto en tan solo 2 horas . El cronograma de los proyectos se mantendrá dentro de los plazos previstos, ya que el DFM se recibe con la suficiente rapidez para el suministro el mismo día .
7. ¿Cómo reduce LS Manufacturing los costos de producción de impulsores en un 26,8%?
Gracias a un algoritmo adaptativo de 5 ejes sin vibraciones , se incrementa el tiempo efectivo del ciclo de corte de la máquina herramienta, se reduce el tiempo de inactividad y la generación de desperdicio disminuye del 16,4 % al 2,1 % . De esta forma, se reduce tanto el tiempo de mecanizado como el desperdicio de material por unidad. Por consiguiente, el presupuesto de capital rendirá más, ya que cada reducción en el costo del impulsor de 5 ejes equivale a una mayor producción de piezas por cada dólar invertido.
8. ¿Requiere el impulsor 7075-T6 algún tratamiento superficial posterior al mecanizado?
El anodizado duro, aplicable según el entorno de uso, tiene un espesor máximo de película de 50 µm y cumple con los requisitos de la prueba de niebla salina de 1000 horas. La vida útil aumenta gracias al acabado anódico MIL-A-8625 Tipo III, que protege el impulsor de la corrosión en entornos operativos exigentes.
Suba su dibujo STEP/IGES del impulsor con las tolerancias de las palas y las especificaciones del acabado superficial; reciba un informe DFM personalizado sobre la reducción de vibraciones en un plazo de 2 horas, que incluye un resumen del análisis modal, una recomendación de herramientas DLC y precios fijos para el fresado adaptativo de 5 ejes con la documentación completa de equilibrio dinámico AS9100D.
Resumen
La inclinación precisa de la herramienta en 5 ejes, el recubrimiento DLC y el refrigerante a través del husillo de 60 bares eliminan las vibraciones y la acumulación de material en las palas de 7075-T6, manteniendo el perfil de la pala dentro de ±0,005 mm. Sus rotores superan el equilibrado dinámico AS9100D al primer intento. En resumen: su línea de producción ya no necesita pulido en banco ni ciclos iterativos .
