LS Manufacturing liefert Präzisions-Hochdruckgusslösungen, die für die Massenproduktion komplexer Komponenten entwickelt wurden, die höchste Maßhaltigkeit und schnelle Zykluszeiten erfordern.
Holen Sie sich noch heute ein sofortiges Angebot ein.
Erhalten Sie sofortige Preise, Projektvorlaufzeiten und DFM-Feedback
SCHRITT | STP | SLDPRT | STL | OBJ | 3MF | IGES | X_T | X_B | PRT | SA | JT-Dateien
Dateigröße: 15 MB
Ingenieure und Einkaufsleiter der erfolgreichsten Unternehmen der Welt vertrauen darauf
Bei LS Manufacturing wird das Vertrauen unserer Kunden durch mehr als 15 Jahre Erfahrung erworben, die eine Maßgenauigkeit und Qualität von ±0,5 % in mehr als 12.000 Projekten gewährleisten, wie die ISO 9001:2015-Zertifizierung und eine pünktliche Lieferung von 99,80 % belegen.
Beim Hochdruck-Druckguss handelt es sich um einen Großserienfertigungsprozess, der komplexe, dünnwandige Metallteile mit außergewöhnlicher Maßgenauigkeit, hervorragender Oberflächengüte und schnellen Zykluszeiten herstellt. Geschmolzenes Metall wird unter hohem Druck in eine Präzisionsstahlform eingespritzt und ermöglicht so die Massenproduktion von Bauteilen, die Leichtbau mit struktureller Integrität verbinden.
Bei LS Manufacturing sind wir auf Aluminium- und Magnesium-Hochdruckguss für Branchen spezialisiert, die eine zuverlässige Produktion in großen Mengen erfordern. Unser Verfahren befasst sich direkt mit kritischen Produktionsherausforderungen: Erreichen der Konsistenz von Teil zu Teil bei komplexen Geometrien, Minimierung der Nachbearbeitung und Reduzierung der Gesamtstückkosten – und das alles unter Beibehaltung der engen Toleranzen und kosmetischen Oberflächen, die in der Automobil-, Unterhaltungselektronik- und Industrieanwendung gefordert werden.

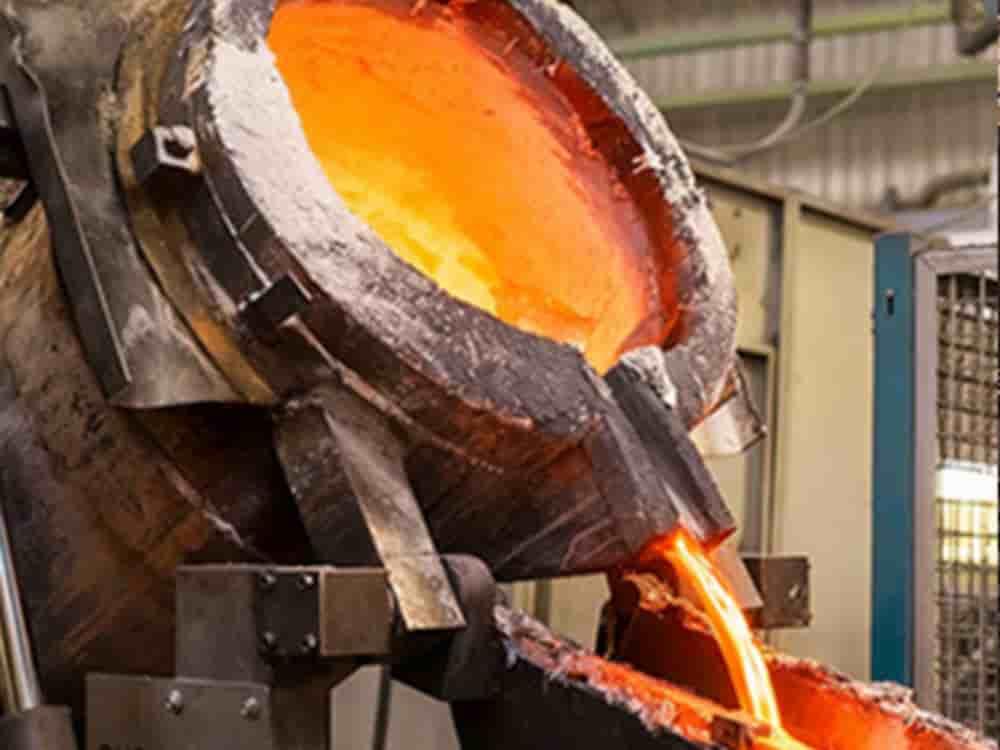

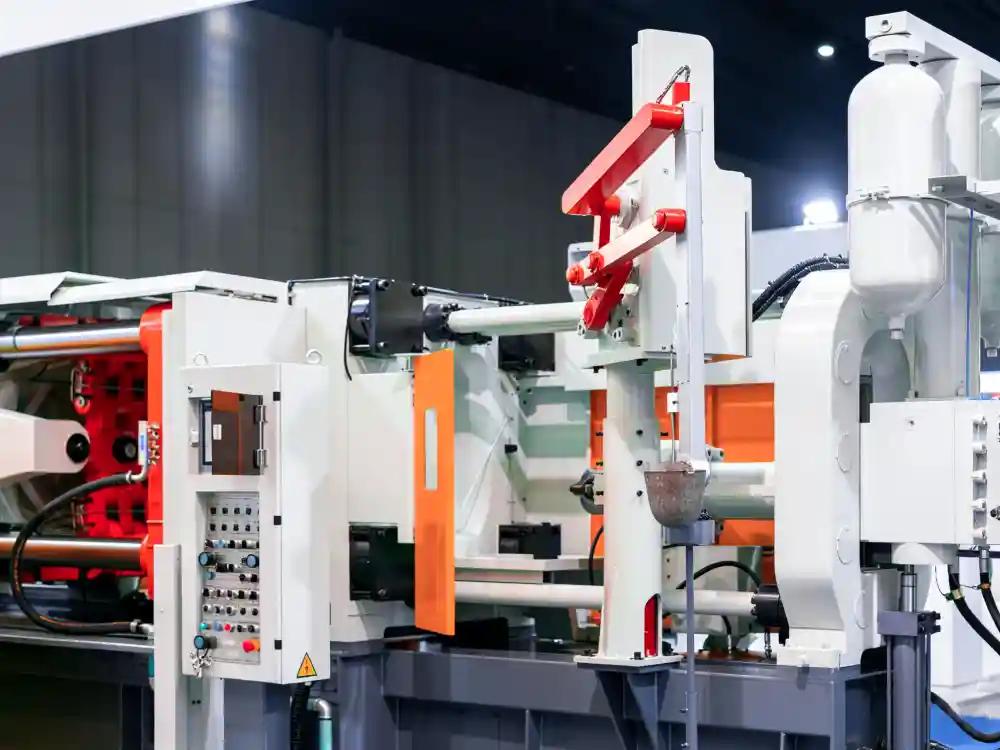

Beim Hochdruck-Druckguss wird geschmolzenes Metall unter hohem Druck in eine wiederverwendbare Stahlform eingespritzt, ideal für die Massenproduktion komplexer, dünnwandiger Teile mit hoher Präzision und Festigkeit.
Bei LS Manufacturing entwickeln wir den Prozess im Hinblick auf Zuverlässigkeit und Skalierbarkeit. Mit präzisionsgefertigten, temperierten Werkzeugen spritzen wir Aluminium-, Magnesium- oder Zinklegierungen mit Drücken von 600–1200 bar. Dies gewährleistet eine vollständige Ausfüllung feiner Details vor einer schnellen Erstarrung. Durch kontrollierte Parameter – Einspritzgeschwindigkeit, Druck und Wärmemanagement – und fortschrittliche Simulation minimieren wir Fehler und stellen eine gleichbleibende Qualität sicher.
Dieser Ansatz geht die wichtigsten Produktionsherausforderungen an: hoher Durchsatz, Konsistenz und Kosteneffizienz. Es liefert leichte, hochfeste Komponenten mit der Genauigkeit und Verarbeitung, die für die direkte Montage erforderlich sind. Arbeiten Sie mit LS zusammen, wenn es um Hochdruck-Druckguss geht, der auf Volumen, Präzision und Zuverlässigkeit ausgelegt ist.
Bei LS Manufacturing setzen wir drei spezielle Hochdruck-Druckgussverfahren ein, um den Anforderungen der Großserienfertigung gerecht zu werden und eine gleichbleibende Qualität, Kosteneffizienz und Produktionsskalierbarkeit für industrielle Anwendungen zu gewährleisten.

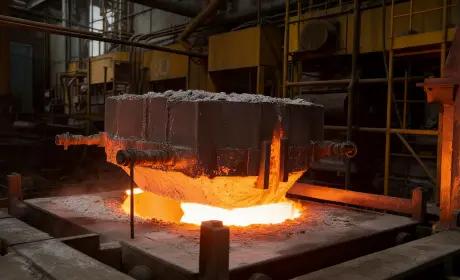

Dieser Prozess ist ideal für Zinklegierungs- und Magnesiumkomponenten und taucht das Einspritzsystem in geschmolzenes Metall ein, was schnelle Zyklen und außergewöhnliche Effizienz ermöglicht. Es eignet sich perfekt für die Massenproduktion kleiner, komplexer Teile wie Steckverbinder, Gehäuse und Hardware in der Unterhaltungselektronik, im Automobilinnenraum und in Schließsystemen und gewährleistet eine hohe Wiederholgenauigkeit und minimale Ausfallzeiten.

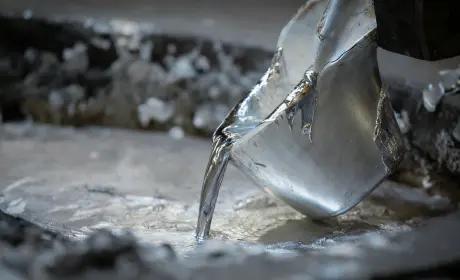

Diese für Aluminium und andere Legierungen mit hohem Schmelzpunkt entwickelte Methode trennt die Einspritzkammer von der Quelle des geschmolzenen Metalls und sorgt so für eine hervorragende thermische Stabilität und Prozesskontrolle. Es unterstützt die Produktion mittlerer bis großer Strukturkomponenten mit verbesserter Integrität und ist damit eine bevorzugte Lösung für Automobilgetriebe, Maschinengehäuse und Elektrowerkzeuggehäuse in kontinuierlichen Produktionsumgebungen.

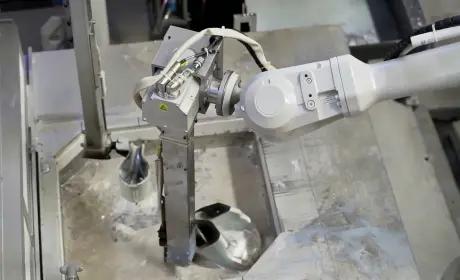

Durch die Einspritzung einer halbfesten Aufschlämmung reduziert diese fortschrittliche Technik den Gaseinschluss und die Porosität, verbessert gleichzeitig die mechanischen Eigenschaften und ermöglicht eine Wärmebehandlung. Es ist die optimale Wahl für hochleistungsfähige, dünnwandige Teile, die eine außergewöhnliche Festigkeit und Druckdichtigkeit erfordern und weit verbreitet in Batteriekästen von Elektrofahrzeugen, strukturellen Karosserieteilen sowie hochwertigen Automobil- und Luft- und Raumfahrtanwendungen eingesetzt werden.
Im Folgenden sind die wichtigsten technischen Parameter der drei wichtigsten Massenproduktionsprozesse des Hochdruckgusses aufgeführt, die an die Massenproduktionseigenschaften von Gussteilen aus Zink-Aluminium-Kupfer-Legierungen angepasst sind. Sie können gemäß Kundenzeichnungen, Arbeitsbedingungen und Chargenanforderungen angepasst werden, und alle Parameter entsprechen den Industriestandards für die Massenproduktion.
| Gussmaterial | Schmelztemperatur (℃) | Zugfestigkeit (MPa) | Härte (HB) | Angepasster Hochdruckprozess | Anwendungsszenario |
|---|---|---|---|---|---|
| Druckguss-Zinklegierung(Zamak3/Zamak5) | 420-450 | ≥280 | 80-90 | Heißes Kammercasting | Massenproduktion von 3C-Elektronikgehäusen, Spielzeugteilen, Hardware-Kleinteilen |
| Druckguss-Aluminiumlegierung(ADC12/A380) | 680-720 | ≥220 | 60-80 | Kaltkammer/halbfest | Massenproduktion von Automobilkomponenten, Smart Home, Hardware und Sanitärartikeln |
| Druckguss-Kupferlegierung(Hpb59-1) | 1100-1150 | ≥300 | 90-110 | Kaltkammerguss | Massenproduktion von Industriezubehör, hydraulischen Ventilkörpern und leitfähigen Komponenten |
| Hochwertige Aluminiumlegierung(6061/7075) | 700-730 | ≥350 | 100-120 | Halbfester Guss | Massenproduktion von Kernkomponenten für neue Energiefahrzeuge und hochwertigem 3C-Zubehör |
Der Hochdruck-Druckguss von LS Manufacturing liefert komplexe, dünnwandige Komponenten mit außergewöhnlicher Genauigkeit und Oberflächenqualität. Unser technischer Prozess unterstützt die Massenproduktion von Aluminium-, Magnesium- und Zinklegierungsteilen und löst kritische Fertigungsherausforderungen in der Automobil-, Unterhaltungselektronik- und Industrieanwendungen, bei denen Präzision, Geschwindigkeit und Kosteneffizienz von größter Bedeutung sind.
Kunden-CAD-Modelle werden einer strengen Simulationsanalyse hinsichtlich Füllmuster und Verfestigung unterzogen. Werkzeugstahlmatrizen mit mehreren Hohlräumen und konformer Kühlung sorgen für Dimensionsstabilität und längere Werkzeugstandzeit.
Eine fortschrittliche Strömungssimulation definiert optimale Einspritzparameter und beseitigt Fehler praktisch vor Produktionsbeginn. Dies verkürzt die Entwicklungszeit und gewährleistet eine Fertigung mit hoher Ausbeute.
Zertifizierte Legierungen werden in kontrollierten Atmosphären geschmolzen und automatisch in Schusshülsen dosiert, um eine gleichbleibende Metallurgie und Temperatur für jeden Produktionszyklus sicherzustellen.
Hydraulische Kolben injizieren geschmolzenes Metall mit einer Geschwindigkeit von 30–100 m/s und einem Druck von über 600–1200 bar und füllen so komplizierte Geometrien vollständig aus, bevor die Erstarrung einsetzt.
Der Intensivierungsdruck hält die Materialdichte während der Erstarrung aufrecht und erzeugt porenfreie Mikrostrukturen, die für Festigkeit und Druckdichtheit unerlässlich sind.
Robotersysteme entnehmen Gussteile mit Präzision, wahren die Prozesskonsistenz und ermöglichen die Herstellung ohne Unterbrechung.
Automatisierte Beschnitt-, Entgratungs- und Wärmebehandlungsprozesse liefern Komponenten, die für die Montage oder weitere Bearbeitungsvorgänge bereit sind.
Die mehrstufige Validierung umfasst Inline-Inspektion, CMM-Verifizierung und zerstörungsfreie Tests, um sicherzustellen, dass alle Spezifikationen eingehalten werden.
LS Manufacturing bietet eine durchgängige Komponentenproduktion durch die Integration von Präzisions-Hochdruckguss mit fortschrittlicher CNC-Bearbeitung. Dieser nahtlose Ansatz stellt sicher, dass die Teile Ihre strengsten Toleranzen und Leistungsanforderungen erfüllen, während gleichzeitig Ihre Lieferkette rationalisiert und die Markteinführungszeit verkürzt wird.
Unser vertikal integrierter Prozess reduziert die Durchlaufzeiten um 30–40 % und garantiert Maßhaltigkeit vom Guss bis zum fertigen Bauteil. Wir eliminieren Risiken im Multi-Vendor-Management und sorgen für unübertroffene Qualität, Zuverlässigkeit und Verantwortlichkeit für Ihre kritischen Anwendungen.
Beim Hochdruck-Druckguss werden hochwertige gehärtete Werkzeugstähle verwendet, um extremen Temperaturwechsel- und Einspritzdrücken standzuhalten. Der Prozess ist für Aluminium-, Magnesium- und Zinklegierungen optimiert, die aufgrund ihrer hervorragenden Fließfähigkeit, schnellen Erstarrung und hervorragenden mechanischen Eigenschaften ausgewählt wurden. LS Manufacturing unterstützt branchenübliche und kundenspezifische Materialien, um anspruchsvolle Leistungs- und Produktionsanforderungen zu erfüllen.

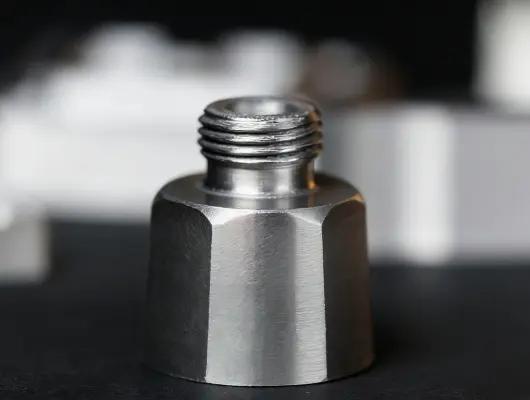

Der Industriestandard für Hochdruckgussformen aus Aluminium und Magnesium. Es bietet ein optimales Gleichgewicht zwischen Hochtemperaturfestigkeit, Zähigkeit und thermischer Ermüdungsbeständigkeit und sorgt so für eine längere Lebensdauer der Form und eine gleichbleibende Teilequalität bei schnellen Zyklen.
Entwickelt für hohe Fließfähigkeit und schnelle Erstarrung und ermöglicht die Herstellung dünnwandiger, komplexer Komponenten mit ausgezeichnetem Festigkeits-Gewichts-Verhältnis und hervorragender Wärmeleitfähigkeit.
Die Materialauswahl wirkt sich direkt auf die Leistung, Herstellbarkeit und Kosten der Teile aus. Die optimale Legierung hängt von Ihren spezifischen Anforderungen an mechanische Eigenschaften, Korrosionsbeständigkeit, Gewicht und Produktionsvolumen ab. Für eine datengesteuerte Empfehlung, die Leistung und Kosten in Einklang bringt, wenden Sie sich an die Ingenieure von LS Manufacturing.
Bei LS Manufacturing ist die Qualitätssicherung in jede Phase unseres Hochdruck-Druckgussprozesses integriert. Unsere Systeme sind nach IATF 16949 und ISO 9001 zertifiziert und stellen sicher, dass Ihre Massenproduktionskomponenten mit außergewöhnlicher Konsistenz und Zuverlässigkeit für anspruchsvolle Automobil-, Luft- und Raumfahrt- und Industrieanwendungen hergestellt werden.

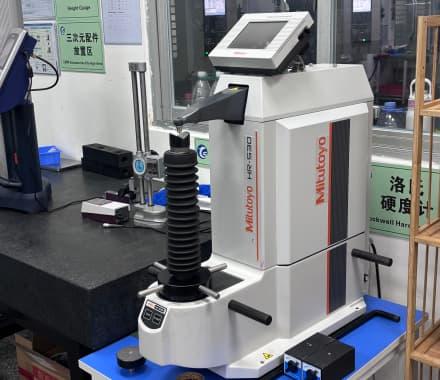

Mit fortschrittlichen Messsystemen eliminieren wir Maßabweichungen. Zu unseren Fähigkeiten gehören Hochgeschwindigkeits-KMGs für die Validierung komplexer Geometrien, Spektrometer für die Legierungsüberprüfung in Echtzeit und automatisierte Bildverarbeitungssysteme für die Fehlererkennung. Dadurch wird sichergestellt, dass jedes Hochdruckgussbauteil genau Ihren Designvorgaben entspricht.
Ihre Komponenten werden strengen Validierungstests unterzogen, einschließlich der Überprüfung der mechanischen Eigenschaften, der Zertifizierung der Druckdichtheit, der Ermüdungsanalyse und der Prüfung der Korrosionsbeständigkeit. Wir verwenden fortschrittliche ZfP-Methoden wie Röntgen- und CT-Scans, um die interne Integrität für sicherheitskritische Anwendungen zu gewährleisten.
Wir sorgen für Fertigungssicherheit durch kontrollierte Prozesse und erreichen eine Erstmusterabnahmequote von über 98 %. Unser Null-Fehler-Engagement umfasst eine sofortige Ursachenanalyse und einen beschleunigten Ersatz bei Nichtkonformität, um eine unterbrechungsfreie Produktion und Lieferkettensicherheit für Ihre Großserienanforderungen zu gewährleisten.
Laden Sie Ihr Teiledesign hoch, um einen detaillierten Qualitätsplan zu erhalten und den Unterschied von LS Manufacturing im Bereich Hochdruck-Druckguss zu erleben.
LS Manufacturing arbeitet mit globalen Branchenführern zusammen, um Präzisions-Hochdruckgusslösungen für die Massenproduktion zu liefern. Von der Automobil- bis zur Luft- und Raumfahrtindustrie verwandeln wir komplexe Fertigungsherausforderungen in zuverlässige, kosteneffiziente Ergebnisse und stellen Maßgenauigkeit, strukturelle Integrität und Effizienz der Lieferkette im großen Maßstab sicher.

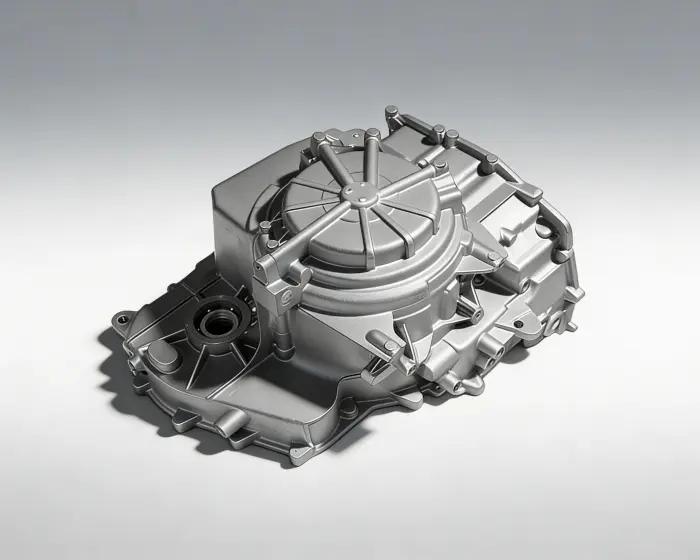

Ein führender Automobilhersteller benötigte ein komplexes, dünnwandiges Aluminium-Getriebegehäuse als Ersatz für eine mehrteilige Baugruppe. Die Herausforderung bestand darin, eine Druckdichtheit über 25 bar zu erreichen und gleichzeitig die Formstabilität unter hohen thermischen Belastungen bei null Porosität in kritischen Dichtungsbereichen aufrechtzuerhalten.
Ein Unternehmen der Unterhaltungselektronik benötigte ein leichtes, hochfestes Magnesiumgehäuse mit hervorragenden EMI-Abschirmeigenschaften. Das Design erforderte eine gleichmäßige Wandstärke von unter 0,8 mm und eine perfekte Oberflächenbeschaffenheit für kosmetische Anwendungen.

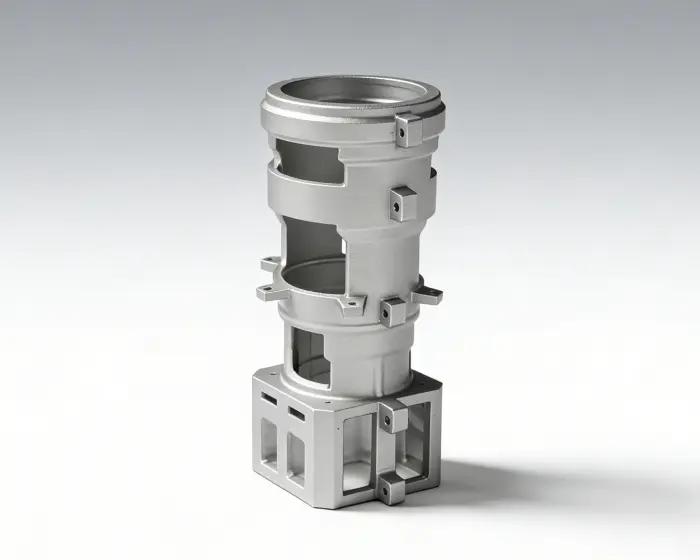

Ein Luft- und Raumfahrtsystemintegrator benötigte eine Reihe von Aluminiumgehäusen für Satellitenkommunikationsmodule, die ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht und thermische Stabilität unter Vakuumbedingungen erfordern.

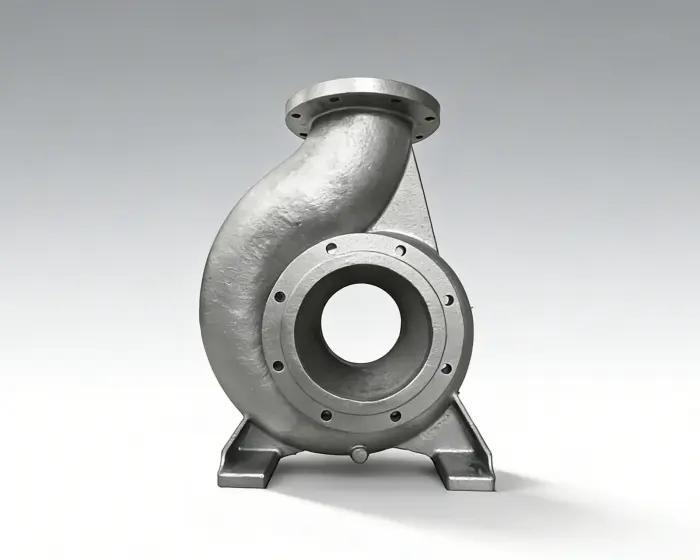

Ein Hersteller von Industrieanlagen benötigte Hochdruckpumpengehäuse, die einem Betriebsdruck von über 500 bar standhalten und gleichzeitig eine präzise Innenkanalgeometrie beibehalten.

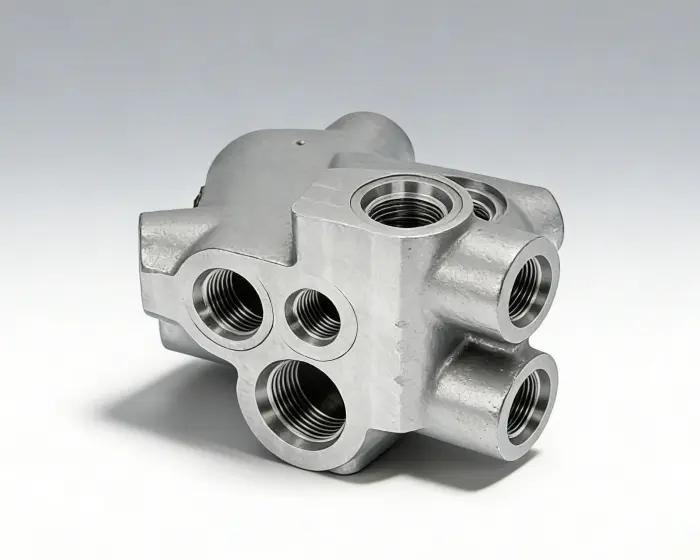

Ein Energieinfrastrukturanbieter benötigte korrosionsbeständige, druckdichte Ventilgehäuse für Anwendungen bei extremen Temperaturen und forderte die Einhaltung der ASTM A216-Standards.
LS Manufacturing bietet Präzisions-Hochdruckguss-Dienstleistungen, die für die Fertigung in großen Mengen konzipiert sind und strenge Qualitätskontrolle, skalierbare Produktionskapazität und anpassungsfähige Lösungen kombinieren, um Ihre anspruchsvollsten Anforderungen an die Serienfertigung zu erfüllen.
Unser nach IATF 16949 zertifiziertes Fertigungssystem gewährleistet außergewöhnliche Dimensionsstabilität und gleichbleibende Qualität bei Großserienproduktionen. Fortschrittliche automatisierte Inspektionssysteme und Echtzeitüberwachung garantieren die Konsistenz von Charge zu Charge und liefern Komponenten, die den strengsten Automobil- und Industriestandards entsprechen.
Mit strategisch konzipierten Hochdruck-Druckgusszellen und einem schlanken Produktionsablauf stellen wir eine reaktionsschnelle Kapazitätszuweisung und pünktliche Lieferung für Bestellungen vom Prototyp bis zur Massenproduktion sicher. Unsere skalierbare Infrastruktur passt sich nahtlos an Ihre Produktionspläne und Volumenschwankungen an.
Modulares Prozessdesign und schnelle Werkzeugwechselmöglichkeiten ermöglichen eine effiziente Anpassung an unterschiedliche Produktionsanforderungen. Wir unterstützen alles von Kleinserien- und High-Mix-Projekten bis hin zur Großserienproduktion und beliefern zahlreiche Branchen, darunter Automobil, Unterhaltungselektronik und Industrieausrüstung.

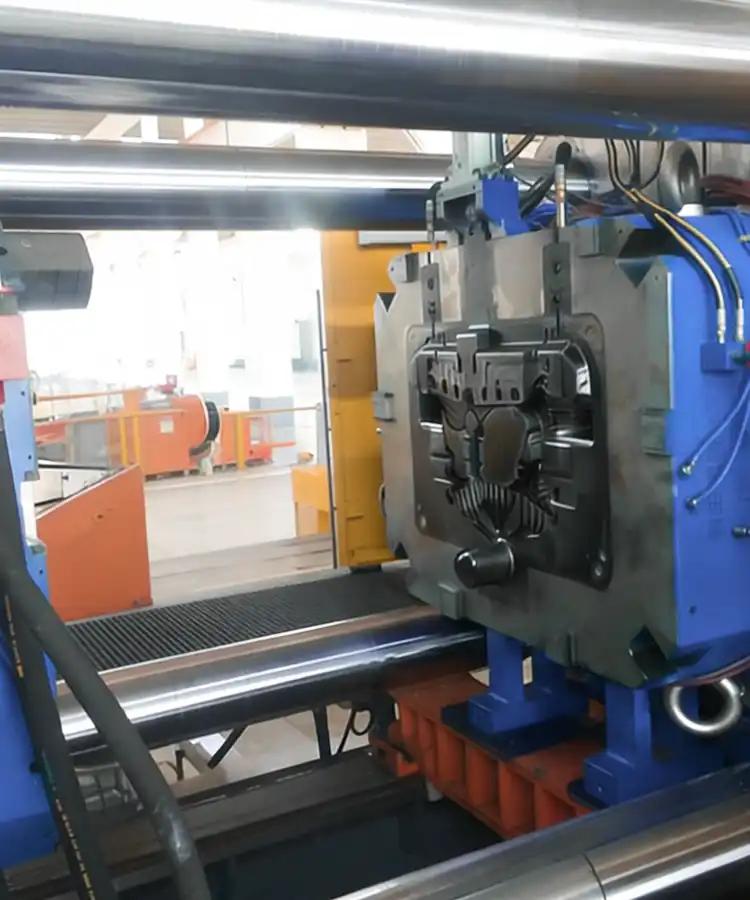

Wir sind für die Massenproduktion konzipiert und bieten außergewöhnliche Effizienz, wiederholbare Präzision und Prozessautomatisierung, um zuverlässige Druckgusslösungen für verschiedene industrielle Anwendungen bereitzustellen.
Zykluszeiten von 10–60 Sekunden pro Form ermöglichen eine automatisierte Produktion rund um die Uhr mit monatlichen Kapazitäten von 100.000 bis 500.000 Einheiten. Dieser skalierbare Durchsatz reduziert die Stückkosten erheblich und beschleunigt die Markteinführung.
Erzielen Sie eine Gussgenauigkeit von CT4–CT6 mit Maßtoleranzen von ±0,05 mm und Oberflächengüten von Ra1,6–6,3 μm. Die Abweichungen von Charge zu Charge werden innerhalb von ≤0,02 mm kontrolliert, was eine zuverlässige Passung und Leistung bei der Endmontage gewährleistet.
Hochdruck- und Hochgeschwindigkeitsfüllung ermöglicht die Herstellung komplexer dünnwandiger Bauteile ab 1,5 mm. Integrierter Druckguss konsolidiert mehrere Teile, reduziert die Montageschritte um über 30 % und senkt das Gesamtgewicht und die Kosten der Komponenten.
Verarbeiten Sie eine breite Palette an Zink-, Aluminium- und Kupferlegierungen. Unser präzises Wärmemanagement verhindert Oxidation und gewährleistet die Materialintegrität und unterstützt branchenübergreifend leistungsorientierte Spezifikationen.
Durchgängig automatisierte Linien, vom Schmelzen bis zum Zuschneiden, funktionieren ohne manuelles Eingreifen. Die Prozessüberwachung in Echtzeit sorgt dafür, dass Konsistenzraten über 99 % liegen, wodurch Fehler praktisch ausgeschlossen werden und die Einheitlichkeit von Charge zu Charge gewährleistet wird.
Hochdruck-Druckguss ist für die Massenproduktion komplexer, dünnwandiger Komponenten mit außergewöhnlicher Maßwiederholgenauigkeit, hervorragender Oberflächengüte und hohem Festigkeits-Gewichts-Verhältnis konzipiert. LS Manufacturing liefert Präzisionslösungen, die kritische Herausforderungen in Bezug auf Kosten, Geschwindigkeit und Leistung für die Massenproduktion bewältigen.
Motorblöcke, Getriebegehäuse und strukturelle Karosserieteile erfordern enge Toleranzen, hohe Integrität und Kosteneffizienz für die Massenfertigung.
Pumpengehäuse, Ventilkörper und Getriebekomponenten, die Verschleiß, Druck und rauen Umgebungen standhalten und gleichzeitig die Produktionskonsistenz gewährleisten müssen.

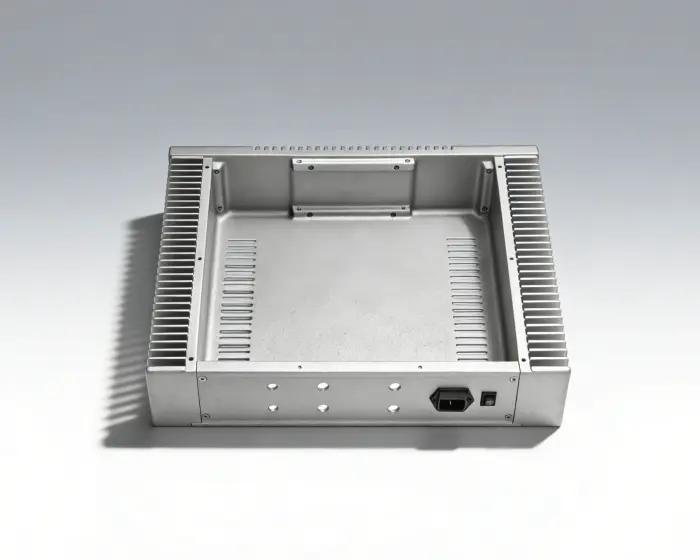

Gerätegehäuse, Kühlkörper und Innenrahmen erfordern dünne Wände, EMI-Abschirmung, hervorragende kosmetische Verarbeitung und schnelle Produktionsskalierbarkeit.
Leichte Halterungen, Avionikgehäuse und Instrumentierungskomponenten, die Präzision, Zuverlässigkeit und Leistung unter anspruchsvollen Betriebsbedingungen erfordern.
Langlebige Gehäuse, Motorendrahmen und Strukturteile, die auf Schlagfestigkeit, Wärmemanagement und langfristige Zuverlässigkeit in Verbraucher- und Industrieanwendungen ausgelegt sind.
Bleiben Sie mit den neuesten Nachrichten und Ankündigungen von LS Manufacturing auf dem Laufenden. Entdecken Sie unten unsere neuesten Artikel.
Zur Anpassung und Steuerung wichtiger Produktionsparameter in Echtzeit wird ein vollautomatisches Sensor- und Überwachungssystem eingesetzt. In Kombination mit einem strengen Qualitätskontrollsystem für die Massenproduktion wird sichergestellt, dass die Abmessungen und die Leistung jeder Produktcharge äußerst konsistent sind.
Es ist mit einer Vielzahl gängiger Druckgusslegierungsmaterialien kompatibel. Durch präzise Temperaturkontrolle und Prozessoptimierung werden die Probleme bei der Umformung verschiedener Legierungen effektiv gelöst und an die Anforderungen der Massenproduktion in mehreren Branchen angepasst.
Durch die Optimierung des Produktionsprozesses und das intelligente Recycling von Produktionshilfsstoffen werden Materialverluste und der Energieverbrauch in der Produktion effektiv reduziert. In Kombination mit den Merkmalen der Großserienproduktion werden die Produktionsstückkosten weiter kontrolliert.
Ja. Durch modulares Prozessdesign und schnelle Formwechseltechnologie kann flexibel zwischen der Produktion mehrerer Sorten umgeschaltet werden, wobei Produktionseffizienz und Produktvielfalt in Einklang gebracht werden und sich an verschiedene Anforderungen der Massenproduktion mehrerer Kategorien anpassen lässt.
Es folgt international anerkannten Qualitätskontrollstandards für die Massenproduktion und richtet einen vollständigen Prozesstestmechanismus vom Rohstoffeingang bis zur Auslieferung des fertigen Produkts ein, um die stabile Qualität von Massenprodukten umfassend sicherzustellen.
Die Produktionslinie verfügt über einen hohen Automatisierungsgrad. Die Kernprozesse vom Metallschmelzen bis zur Gussreinigung erfolgen völlig unbeaufsichtigt, wodurch menschliche Fehler reduziert und die Produktionsstabilität und Standardisierung verbessert werden.
Hochwertige Formmaterialien und professionelle Oberflächenverstärkungsbehandlungen werden in Kombination mit regelmäßiger Formwartung und Prozessoptimierung eingesetzt, um die Lebensdauer der Formen effektiv zu verlängern und die Kontinuität der Massenproduktion sicherzustellen.
Es ist in verschiedenen Branchen anwendbar, die Produktkonsistenz und Produktionsstabilität erfordern, bietet effiziente und stabile Unterstützungsdienste für die Massenproduktion und passt sich an verschiedene Szenarien der Serienproduktion an.
Professionelle Anlagen zur Umweltschutzbehandlung sind so ausgestattet, dass sie die Behandlung von Abgasen und Rückständen, die im Produktionsprozess entstehen, standardisieren. Es werden umweltfreundliche Produktionshilfsstoffe eingesetzt, die den nationalen Umweltschutzproduktionsstandards entsprechen.
Es bietet qualitativ hochwertige Rückverfolgbarkeitsdienste für Massenprodukte über den gesamten Lebenszyklus hinweg. Bei Problemen, die im Massenproduktionsprozess auftreten, bietet es schnelle Reaktions- und Prozessoptimierungslösungen, um die Produktionskontinuität sicherzustellen.
