맞춤 제작을 위한 4대 판금 용접 공정: TIG vs. MIG vs. 레이저 vs. 스폿 용접

판금 용접 서비스 는 가공물의 변형을 방지하는 정밀 솔루션입니다. 수동 아크 용접은 2.5mm의 열영향부를 생성합니다. LS Manufacturing의 레이저 스폿 용접은 ASME Y14.5-2018 표준에 따라 ±0.005mm의 정밀도 를 유지합니다. 1.5mm 미만의 판금에는 파이버 레이저 용접을, 2.0mm 이상의 구조 부품에는 MIG 용접을, 5,000개 이상의 겹침 이음매에는 스폿 용접을 선택하십시오.

엔지니어들은 구조적 강도를 위해 외관을 희생하지 않습니다. LS Manufacturing의 공정은 반복적인 시행착오를 없애줍니다. 프로젝트 소요 시간이 크게 단축됩니다.

빠른 참조 가이드: 판금 용접 공정

맞춤형 판금 제작에는 신중한 공정 선택이 필요합니다. 공정 선택은 열 변형 정도, 용접 강도 및 후처리 비용에 직접적인 영향을 미칩니다.

파이버 레이저 용접은 0.2mm의 열영향부(HAZ)를 생성하며, 이는 ASME Y14.5-2018에 따라 높은 외관 기준을 충족해야 하는 최대 1.5mm 두께의 인클로저에 대해 아크 용접 공정보다 우수한 결과입니다.

핵심 요약

• 열 변형 최소화: 파이버 레이저 용접은 열영향부(HAZ)를 0.2mm 이내로 정밀하게 제어하여 MIG 용접 에 비해 열 응력 변형 가능성을 85% 이상 최소화합니다.
• 정밀도 두 배 향상: 특수 클램프가 장착된 레이저 조립 장비는 ±0.005mm의 조립 공차를 제공하여 교정 공정을 생략할 수 있도록 합니다.
• 대량 생산 비용을 획기적으로 절감합니다. DFM 설계를 통해 연속 용접을 점 용접 및 레이저 밀봉으로 변경하여 전체 제조 비용을 최소화하고, 결과적으로 불량률을 16%에서 2.4%로 줄였습니다.

최고의 정밀 판금 용접 서비스는 무엇인가요?

정밀 판금 용접 서비스는 고에너지 밀도 융합 방식입니다. ASME Y14.5-2018 표준에 따라 ±0.005mm 까지의 공차를 유지합니다. 제어된 열 입력으로 얇은 판금의 변형을 방지합니다.

펄스 TIG 용접과 결합된 파이버 레이저 용접은 완벽한 용접 침투를 제공합니다. 수냉식 클램프는 용접 후 부품의 변형을 방지합니다. 기존의 외주 방식은 토치의 제어되지 않은 열 입력으로 인해 부품이 휘어지는 경우가 많았습니다.

304 스테인리스강 용접 시 레이저 TIG 용접과 펄스 TIG 용접 비교

LS Manufacturing의 DFM 데이터베이스(ROBOT-2026-882 프로젝트, 1,200개 이상의 샘플)에 따르면 2kW 파이버 레이저는 이 세 가지 공정 중 가장 좁은 열영향부(HAZ)와 최소한의 왜곡 수준을 생성합니다.

열 입력 제어가 중요한 이유

얇은 두께의 304 스테인리스강은 열을 흡수합니다. 과도한 열은 용융선 영역을 넘어서는 열을 발생시키고, 이로 인해 주변 재료에 인장 응력이 발생합니다.

레이저 용접으로 생성된 0.2mm의 열영향부(HAZ)는 인장 응력의 국부화를 보장합니다. 이러한 좁은 열영향 부는 판금 가공 공정의 공정 제어에 이점을 제공하며, 추가적인 보정 공정 없이도 평탄도가 허용 오차 범위 내에 유지됩니다.

부품에 적합한 공정 선택

판금 두께와 외관 등급에 따라 적절한 솔루션이 결정됩니다. 즉, 판금 두께 및 외관 요구 사항에 따라 결정됩니다.

1. 두께 1.5mm 미만의 판금, 육안으로 보이는 외관 → 파이버 레이저 (열영향부 0.2mm, Ra 0.8μm)
2. 판금 1.5-3.0mm, 보통 외관 → 펄스 TIG 용접 (열영향부 1.2mm, Ra 1.6μm)
3. 겹침 이음매가 많은 경우 → 저항 점 용접(국부적인 너깃 형성, 비드 없음)

정밀 판금 가공은 열영향부(HAZ) 폭이 벽 두께와 유사할수록 품질이 향상됩니다. 열영향부가 좁을수록 접합 부위 근처에서 모재의 특성을 유지할 수 있습니다.

레이저 용접은 수동 TIG 용접을 대체하므로 용접 후 연마 및 교정 작업이 필요 없습니다.

실행 항목

• 두께가 0.5mm 미만인 얇은 304 스테인리스강 외함의 열영향부(HAZ) 에는 파이버 레이저를 사용하십시오.
• 레이저 접근성이 제한적인 경우, 수냉식 백킹 바가 있는 펄스 TIG 용접을 사용하십시오.
• 용접 유형이 최종 허용 오차에 부합하는지 확인하기 위해 DFM 분석을 요청하십시오.

맞춤형 판금 부품은 추가적인 후가공 없이도 일관된 평탄도를 보장합니다.

출처: LS Manufacturing 2025–2026 자동화된 DFM 3D/2D 도면 분석 로그(프로젝트 번호 ROBOT-2026-882, 샘플 크기 >1,200).

당사의 정밀 판금 용접 가이드를 다운로드하여 파이버 레이저 용접이 얇은 304 스테인리스강에서 0.2mm 열영향부(HAZ)와 ±0.002mm 변형률을 달성하고 용접 후 교정 작업을 없애는 방법을 알아보십시오.

맞춤형 판금 용접은 어떻게 열 변형을 방지합니까?

맞춤형 판금 용접은 열 변형을 방지합니다. 선형 제어 에너지 공급 및 빠른 열 방출은 ASME Y14.5-2018 표준을 준수합니다. 판금 방열판은 구리 냉각봉을 사용하여 용접 부위의 열을 전달하는 방식입니다.

1단계: 3D 레이저 스캐닝을 이용한 응력 분포도 작성

기본 재료의 잔류 응력은 판재마다 다릅니다. 3D 레이저 스캐너는 각 용접 패스 전에 이러한 응력 영역을 파악합니다. 엔지니어는 모서리와 절단부 주변의 높은 응력 영역을 식별합니다.

열 변형 경향은 고정 응력 수준이 30MPa를 초과하는 영역에서 나타납니다. 응력 매핑을 통해 이러한 문제 발생 지점을 파악할 수 있습니다. 고정 장치 위치와 용접 순서를 조정하십시오.

간단히 말해서, 스트레스의 원인을 알면 이미 스트레스를 받고 있는 부분에 열을 추가하지 않을 수 있습니다.

2단계: 구리 칠바를 이용한 열 방출

구리 냉각봉은 용접 이음매 아래에 단단히 고정됩니다. 구리는 열전도율이 강철보다 4배 뛰어나 용접 이음매에서 열에너지를 흡수합니다. 열이 수직 방향으로 방출되는 대신 수평 방향으로 방출되므로 용접 변형이 줄어듭니다.

칠 바의 기하학적 구조는 각 부품의 모양과 정확히 일치합니다. 이를 통해 공기 방울 없이 균일한 냉각을 보장합니다.

3단계: 단계적 펄스 시퀀스 용접

대칭형 점프 용접 기술은 공작물에 열을 고르게 분산시켜 줍니다. 단일 용접선 대신, 엔지니어들은 짧은 펄스를 사용하여 여러 위치에 번갈아 가며 열을 가합니다.

이러한 용접 기술을 사용하면 판금 변형 수준이 감소합니다. 최고 온도는 판금의 응력 완화 온도에 도달하지 않습니다. 각도 편차는 미터당 ±0.01mm 미만입니다.

실질적인 핵심 사항

1. 모서리 길이가 300mm를 초과하는 모든 판재에 대해 3D 레이저 응력 분포도 검사를 지정하십시오.
2. 두께 1.5mm 이하 모든 용접 부위에 구리 냉각 백킹을 적용한 설계입니다.
3. 304 스테인리스강 소재 의 다층 용접에는 순차 펄스 방식을 사용하십시오.

출처: ASME Y14.5-2018 기하학적 치수 및 공차 표준; 미쓰토요 표면 거칠기 측정기 교정 기록.

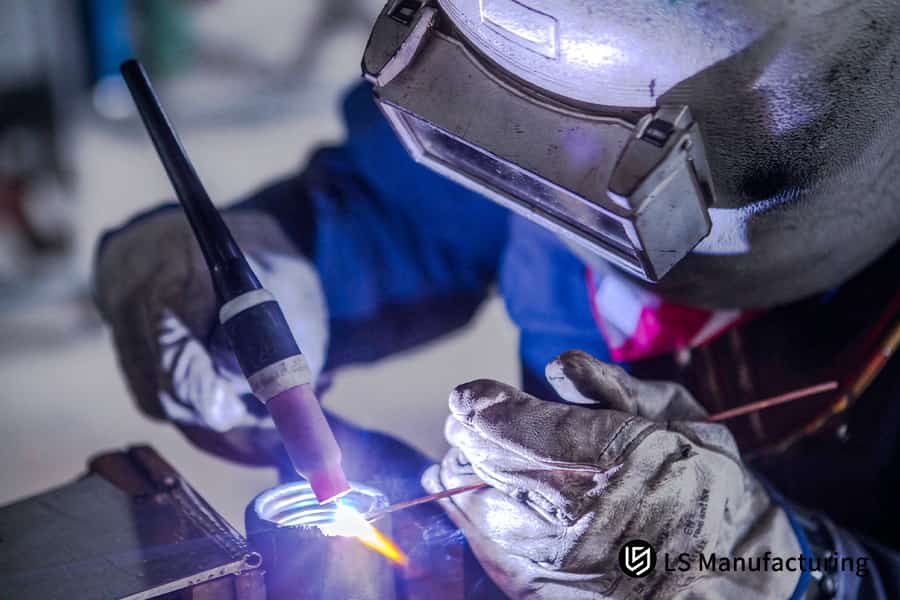

그림 1: 맞춤형 판금 용접에는 TIG 용접을 사용하여 ±0.01mm의 공차를 유지합니다.

TIG 용접, MIG 용접, 레이저 용접, 스폿 용접 중 어느 것이 더 우수한가요?

TIG 용접, MIG 용접, 레이저 용접, 점 용접 중 어떤 방식이 적합한지는 형상과 수량에 따라 달라집니다. 용접 방식은 ASME Y14.5-2018에 따라 변형, 강도 및 비용에 영향을 미칩니다. 판금 용접 공정 지침은 두께 및 수량 제한부터 시작합니다.

의사결정 매트릭스: 네 가지 프로세스 비교

TIG 용접은 Ra 1.6μm 표면 조도를 원하는 얇은 판재에 적합합니다. MIG 용접은 구조용 두꺼운 판재에 적합하며 비용이 저렴합니다. 파이버 레이저 용접은 얇은 외함에 ±0.005mm의 정밀도를 제공합니다. 스폿 용접은 연간 5,000개 이상 생산 시 접합부당 비용이 가장 저렴합니다.

선택하는 방법

• ≤1.5mm + 미용 목적 → 파이버 레이저 또는 TIG 레이저
• ≥2.0 mm + 구조적 → MIG
• 겹침 이음매 + 부피 >5,000 → 점 용접
• 다양한 요구사항 → DFM 분석 기반의 다중 공정 하이브리드

공정 선택 시 줄무늬 크기가 5마이크로미터 미만이면 레이저를 선택합니다. 판금 비교 시 에는 열영향부(HAZ) 폭을 우선적으로 고려합니다.

간단히 말해서, 가장 얇은 벽 두께와 가장 많은 부피에 맞는 공정을 선택하십시오.

출처: LS Manufacturing 2025–2026 자동화된 DFM 3D/2D 도면 분석 로그(프로젝트 번호 ROBOT-2026-882, 샘플 크기 >1,200).

정밀 용접 제조업체는 어떻게 엄격한 공차를 보장할 수 있을까요?

정밀 용접 제조업체는 고정밀 지그와 폐쇄 루프 검사를 통해 엄격한 공차를 보장합니다. ISO 2768-f에 따라 누적 조립 공차 ±0.005mm 의 엄격한 공차를 보장합니다. CMM 검사를 통해 모든 중요 치수가 CAD 마스터 모델과 일치하는지 확인합니다. 판금 정렬은 지그 기준점의 정밀도에서 시작됩니다.

1. CNC 기계로 핀을 ±0.002mm의 정밀도로 고정합니다. 경화강으로 제작된 인서트는 최대 1,000회 작동을 견딜 수 있습니다.
2. 입고되는 판재의 평탄도를 3D 레이저 스캐너 로 측정합니다. ±0.01mm 이상 편차가 있는 부품은 불량품으로 처리됩니다.
3. 터치 프로브 입력을 사용하여 로봇이 용접 경로를 따라가도록 프로그래밍합니다. 실시간 측정에 기반한 오프셋 보정으로 열팽창을 방지합니다.
4. 중요 접합부에 공정 중 열전대를 설치하십시오. 결정립 성장을 방지하기 위해 패스 간 온도는 150°C를 초과해서는 안 됩니다.
5. 용접 공정 후 Zeiss CMM을 이용한 전체 검사를 수행합니다. 검사의 MPEE는 ISO 10360-2 표준을 충족합니다. 기준 구멍 및 거리에 대한 엄격한 공차를 검증합니다.
6. 측정된 모든 치수는 엔지니어링 도면에 따라 기록하십시오. 모든 치수의 오차가 ±0.005mm 이내이면 판금 가공이 완료된 것으로 간주합니다.

실질적인 핵심 사항

• 생산 시작 전에 반드시 설비 인증 보고서를 확인하십시오 .
• 초도품 검사와 함께 열 프로파일 정보를 얻으세요.
• CMM 측정 허용 오차를 허용 오차 범위와 비교하여 확인하십시오.

출처: Zeiss CMM 공식 교정 보고서(공간 측정 오차 MPEE는 ISO 10360-2를 준수함).

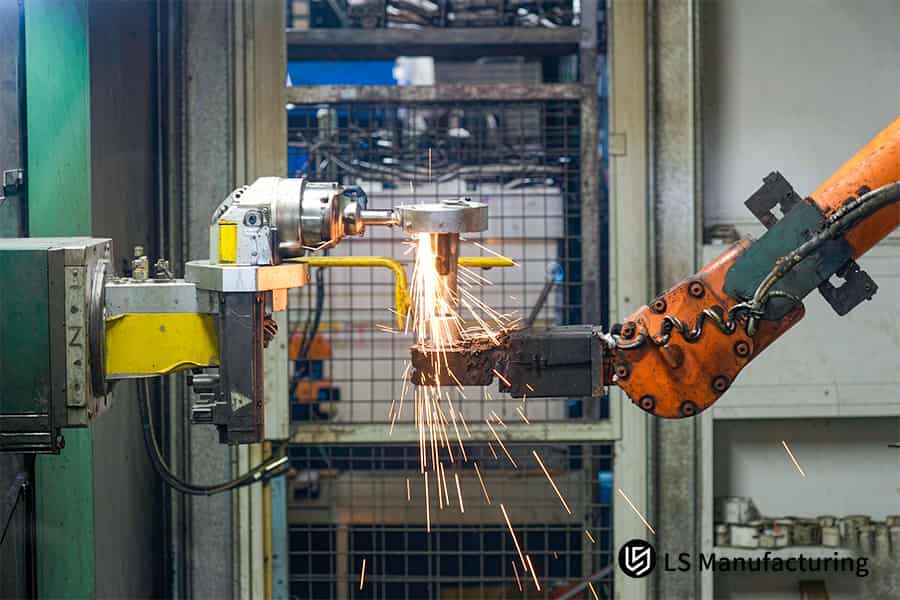

그림 2: 산업용 판금 용접 자동화 시스템 MIG 용접으로 ±0.02mm의 정밀도를 유지합니다.

숫자 뒤에 숨겨진 진실

글로리아는 정밀 엔지니어링, DFM 툴링 및 판금 가공 분야에서 15년 이상의 경력을 보유한 신속 프로토타이핑 및 신속 제조 전문가로, 이 기술 가이드를 집필했습니다. LS Manufacturing의 수석 용접 엔지니어가 생산 기록을 바탕으로 모든 매개변수를 검토했습니다. 글로리아의 DFM 및 제조 경력을 확인해 보세요 .

귀사에서 제작한 용접 조립품은 미국 용접 학회 (AWS) D9.1/D9.1M:2026 판금 용접 규정에 따라 ±0.005mm의 누적 공차를 달성합니다.

모든 주요 부품 치수는 DIN EN ISO 10360 표준 시리즈에 따라 ZEISS CMM 검사를 거칩니다. 2D/3D CAD 도면 제출 후 2시간 이내에 엔지니어링 DFM 피드백을 제공합니다. 의료기기, 로봇 및 반도체 프로젝트에 대한 전체 공정 검증 지원을 제공합니다.

판금 스폿 용접 서비스를 언제 선택해야 할까요?

점 용접 판금 접합 서비스는 얇은 판재를 겹치는 접합에 비용 효율적인 방법입니다. 연간 5,000개 이상의 수요가 발생할 경우, ASME Y14.5-2018에 따른 네 가지 접합 공정 중 접합당 비용이 가장 낮습니다. 용접봉이 필요 없으므로 용접 후 연삭 작업이 필요 없습니다. 0.5초 미만의 용접 사이클로 판금 조립이 용이합니다. 모재의 평탄도 또한 손상되지 않습니다.

연간 판매량이 5,000대를 초과할 경우

저항 점 용접(RSW)은 국부적인 전기 저항 열을 이용하여 0.5~3.0mm 두께의 겹치는 판재를 접합합니다. 단일 너깃 형성에는 0.5초 미만이 소요됩니다. 작동 중 보호 가스나 용접봉이 소모되지 않습니다.

1. 연간 수요 5,000개 이상 → RSW는 단가 대비 최저 비용 제공
2. 연속 밀봉이 필요한 경우 레이저 또는 TIG 용접으로 전환하십시오.
3. 구조적 고정만 → RSW는 충분한 전단 강도를 제공합니다

간단히 말해서, 부품을 밀폐하는 것보다 부품을 함께 고정하는 것이 더 중요할 때는 RSW를 선택하십시오.

얇은 겹침 이음매에 대한 공정 능력

저항 점 용접은 넓은 열영향부(HAZ) 확장 없이 국부적인 용융 영역을 생성합니다. 각 너깃 주변의 모재 특성은 그대로 유지됩니다. 0.5~1.5mm 두께의 소재의 경우 용접 후 교정 작업이 필요하지 않습니다.

프로그래밍 가능한 공압 전극은 ASME Y14.5-2018 에 따라 너겟 전단 강도를 제어합니다. 각 전극 쌍은 보정된 압력과 전류 지속 시간을 적용합니다.

수천 번의 반복 작업에도 일관된 용접 품질이 유지됩니다.

판재 겹침 이음은 전자 장비 케이스, 자동차 브래킷, 가전제품 하우징 등에 사용됩니다. 용접 비드가 없으므로 표면 마감은 모재 상태를 유지합니다.

결정 기준: 밀봉 vs. 고정

두 가지 시나리오가 프로세스 선택을 결정합니다.

• 완전한 밀폐가 필요함 → 파이버 레이저 또는 TIG 용접
• 구조적 고정만 필요한 경우 → 저항 점 용접

RSW는 소모품 비용(용접선, 아르곤 가스)을 없애줍니다. 연삭 공정이 없어 수동 TIG 용접에 비해 인건비가 40% 절감됩니다.

판금 생산은 연간 5,000개 이상에서 효율적으로 규모를 확장할 수 있습니다 . 금형 감가상각으로 인해 부품당 비용이 절감됩니다.

실질적인 핵심 사항

1. 새로운 겹침 이음 설계에 대한 RSW 공정 능력 연구를 요청합니다.
2. 전극 끝 드레싱 일정을 5,000주기 간격으로 검증합니다.
3. 전단 강도 시험 결과가 ASME Y14.5-2018 최소 요구 사항을 충족하는지 확인하십시오.

판금 용접 비용을 직접적으로 결정하는 요인은 무엇일까요?

판금 용접 비용은 설치 작업, 고정 장치 감가상각 및 용접 후 디버링 시간에 따라 결정됩니다. LS Manufacturing의 DFM 데이터베이스(프로젝트 #ROBOT-2026-882)에 따르면 수동 TIG 연삭 작업은 전체 작업 시간의 40% 이상을 차지합니다.

얇은 판금 용접 시 변형을 방지하기 위해 특수 고정 장치가 필요합니다. 간단한 네스팅 구조는 초기 공구 투자 비용을 줄여줍니다.

비용 분석: 수동 TIG 용접 vs. 레이저 용접

수동 TIG 용접 비용 구조에서 연삭 작업이 가장 큰 비중을 차지합니다. 레이저 용접은 이 단계를 완전히 제거합니다. 간단히 말해, 연삭 작업을 없애는 것은 가장 큰 비용 발생 요인을 제거하는 것입니다.

비용 증가 요인 3가지 (관리해야 할 사항)

수동 TIG 용접 비용의 25% 는 조립 준비 과정 에서 발생합니다. 각 부품은 전체 용접 전에 정밀한 고정과 가접 용접이 필요합니다. 자동 레이저 시스템은 통합 클램핑 기능을 통해 준비 시간을 단축시켜 줍니다.

용접 고정장치 감가상각은 배치 수량에 따라 분산됩니다. 생산량이 많을수록 부품당 고정장치 비용이 낮아집니다. 레이저 용접 고정장치는 열 응력이 낮기 때문에 TIG 용접 고정장치보다 수명이 3배 더 깁니다 .

제작 예산 계획에는 결함으로 인한 재작업을 고려해야 합니다. 수동 TIG 용접의 불량률은 16% 입니다. 레이저 용접은 불량률을 2.4% 로 낮춰 프로젝트 마진을 보호합니다.

귀금속 판재 용접에는 산화 방지를 위해 불활성 분위기 보호가 필요합니다. 레이저 용접은 오염 위험을 최소화합니다.

실행 항목

• 견적을 내기 전에 연삭 작업이 많이 필요한 용접부를 파악하기 위해 DFM 검토를 요청하십시오 .
• 500개 이상 배치 생산 시에는 레이저 용접을 지정하여 고정장치 투자 수익률(ROI)을 극대화하십시오.
• 비용 절감 계산에 불량률 예측치를 포함시키십시오.

판금 부품 용접 비용 비교를 요청하세요. 수동 TIG 용접과 레이저 용접의 비용 비교 분석과 함께 단위당 예상 비용, 불량률 예측, 고정 장치 감가상각 분석 자료를 받아보실 수 있습니다.

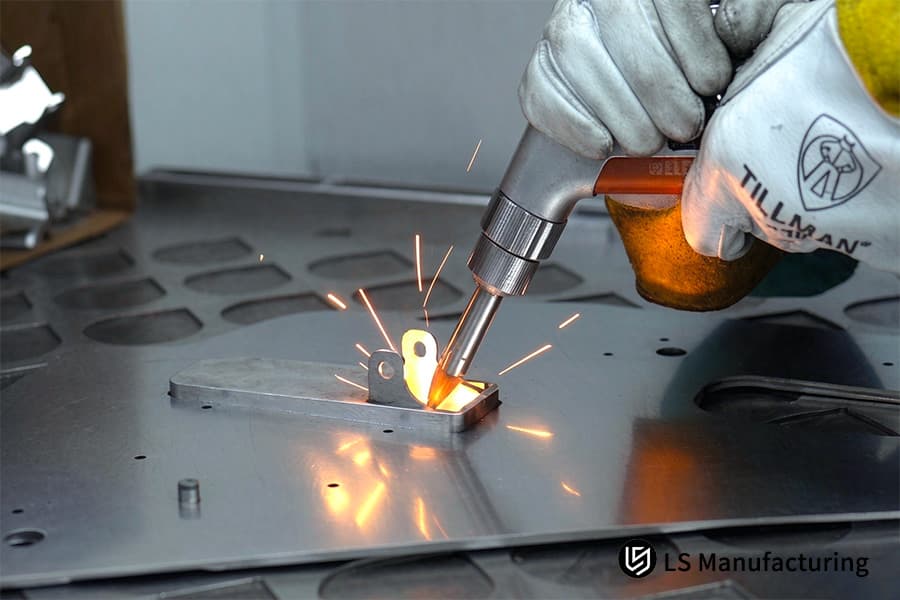

그림 3: 정밀 용접 제조업체는 레이저 용접으로 ±0.005mm의 정밀도를 달성했습니다.

맞춤형 판금 용접 견적을 정확하게 받는 방법은 무엇일까요?

맞춤형 판금 용접 견적의 정확도는 완전한 3D CAD 모델과 치수가 기재된 2D 도면에 따라 달라집니다. STEP 파일 형식은 ASME Y14.5-2018에 따른 용접 길이 자동 계산을 지원합니다. DFM 분석은 2시간 이내에 완료됩니다.

판금 견적 요청서(RFQ) 체크리스트에는 모든 중요 공차 표기가 포함되어야 합니다. 기준점 참조가 누락되면 견적 정확도가 떨어집니다.

1. 모든 용접 접합부 형상이 포함된 STEP 파일로 어셈블리를 내보내십시오. CAD 네이티브 형식( SolidWorks, Inventor, Creo )도 허용됩니다. CAD STEP 파일을 제출하시면 초기 견적 산출 속도가 빨라집니다.
2. ASME Y14.5-2018 규격에 따라 2D PDF 에 주요 치수를 표시하십시오. 기준점, 모서리 거리 및 평탄도 표기는 고정구 설계에 도움이 됩니다.
3. 밀폐 또는 구조적 고정 요구 사항을 명시하십시오. 연속 용접과 이음매 용접 중 어떤 방식을 선택할지는 밀봉 등급에 따라 달라집니다.

간단히 말해서, 명확한 공차 표기는 비용이 많이 드는 견적 수정을 방지합니다.

• LS Manufacturing의 자동 견적 시스템 에 파일을 제출하세요. 총 용접 길이와 접합부 접근성이 즉시 분석됩니다.
• 2시간 이내에 DFM 분석 보고서를 받아보세요. 대체 프로세스 권장 사항 및 단계별 가격 정보가 포함되어 있습니다.

판금 프로토타입 제작은 초기 DFM(설계 제조성 평가) 피드백을 통해 이점을 얻습니다 . 금형 투자 전에 설계 결함이 드러납니다.

산업용 판금 용접을 전문 업체에 아웃소싱해야 하는 이유는 무엇일까요?

산업용 판금 용접 아웃소싱은 레이저 장비 및 전용 고정 장치에 대한 막대한 자본 투자를 피할 수 있게 해줍니다. LS Manufacturing은 레이저 절단부터 네 가지 유형의 용접 및 표면 코팅에 이르기까지 완벽한 공급망을 제공합니다. AS9100D:2016 인증을 통해 납기를 16일에서 10일로 단축하여 37.5%의 효율 향상을 달성했습니다.

판금 아웃소싱은 고정 자본 지출을 변동 운영 비용으로 전환합니다. 장비 감가상각 위험은 공급업체로 이전됩니다.

자본 투자 비교

1. 자체 레이저 절단기 및 고정 장치: 초기 비용 25만 달러~50만 달러. 운영자 교육 및 유지 보수 비용이 추가됩니다. 가동률이 60% 미만일 경우 생산 능력이 낭비됩니다.
2. 아웃소싱 모델: 장비 구매 비용 없음. 부품당 가격에는 기계 가동 시간, 인건비 및 소모품 비용이 포함됩니다. 생산량 변동에 따른 추가 비용 발생 없음.

간단히 말해, 아웃소싱은 고정 자본 지출을 가변 운영 지출로 전환하는 것입니다.

리드 타임 및 품질 영향

AS9100D 인증 시설은 모든 주문에 걸쳐 일관된 공정 관리를 유지합니다. 위탁 생산 파트너는 내부 생산 일정을 방해하지 않고 긴급 주문량 급증을 처리할 수 있습니다.

품질 관련 문서는 각 출하 시 함께 전달됩니다 . 자재 인증서, CMM 검사 보고서 및 표면 마감 기록이 완제품과 함께 제공됩니다.

종합 공급망 서비스의 이점

단일 공급업체를 통해 레이저 절단, 정밀 벤딩, 4가지 용접 방식( TIG, MIG, 레이저, 스폿 용접) 및 표면 코팅을 모두 제공받을 수 있습니다. 여러 공급업체 간의 인수인계 지연이 사라집니다. 금속 가공 공급망 통합 으로 여러 건의 구매 주문 처리 과정이 없어지므로 관리 부담이 줄어듭니다.

생산용 판금 프로그램은 재검증 없이 시제품에서 대량 생산으로 확장할 수 있습니다. 동일한 고정 장치와 공정 매개변수가 각 단계에 걸쳐 적용됩니다.

실행 항목

• 자체 장비 도입을 결정하기 전에 총 수명주기 비용을 계산하십시오.
• 잠재적 파트너에게 AS9100D 인증 증빙 자료를 요청하십시오.
• 코팅을 관통하는 레이저 절단 에 대한 단일 소스 기능을 검증하십시오.

출처: LS Manufacturing 2025–2026 자동화된 DFM 3D/2D 도면 분석 로그(프로젝트 #ROBOT-2026-882, 샘플 크기 >1,200).

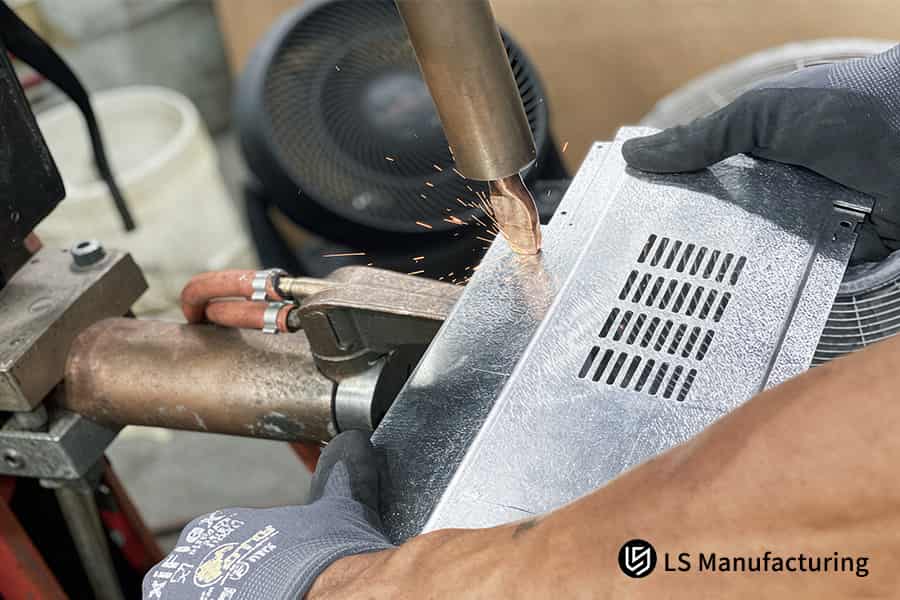

그림 4: 판금 점 용접 서비스는 겹침 이음매에서 ±0.01mm의 정밀도를 달성합니다.

사례 연구: LS Manufacturing의 산업용 로봇 팔 섀시용 정밀 판금 용접 (#ROBOT-2026-882)

정밀 판금 용접 기술은 구리 수냉식 고정 장치를 사용한 파이버 레이저 펄스 용접을 통해 1.5mm 두께의 6061 알루미늄 박막 섀시의 변형 문제를 해결합니다. 이 기술은 ASME Y14.5-2018 규격에 따라 박막 판금의 변형을 제거합니다.

고객 과제

유럽의 협동 로봇 팀이 새로운 6061 알루미늄 베이스 플레이트를 개발했습니다. 수동 TIG 용접으로 1.5mm 두께의 판재 에 0.4mm의 오목한 변형이 발생하여 설계 허용 오차인 ±0.02mm 를 초과했습니다. 시험 조립 불량률은 16%에 달했으며, 단가는 185달러로 상승했습니다.

LS 제조 솔루션

LS Manufacturing 엔지니어들은 원본 2D/3D 도면에 대한 DFM 토폴로지 검토를 수행했습니다. 초기 레이저 시험 결과, 산화물 반사 및 열 응력 집중으로 인해 측면 이음매를 따라 미세 균열이 발생하는 것이 확인되었습니다.

기계적 탈산 공정을 통해 용접 전 표면 오염 물질을 제거했습니다. 3kW 파이버 레이저 펄스 용접과 수냉식 구리 고정 장치를 사용하여 용융 풀의 에너지를 제어했습니다. 조립 공차는 ASME Y14.5-2018 규격에 따라 5미크론 미만 수준으로 향상되었습니다.

결과 및 가치

최종 조립 공차는 ±0.005mm 로 안정화되었습니다. 표면 조도는 Ra 0.8μm 에 도달했습니다. 불량률은 16%에서 2.4%로 감소했습니다. 단가는 185달러에서 133.2달러 로 28% 절감되었습니다. LS Manufacturing의 DFM 데이터베이스(프로젝트 #ROBOT-2026-882, 샘플 크기 >1,200)에 따르면 리드 타임은 16일에서 10일로 단축되었습니다. 정밀 판금 부품은 5백만 회의 피로 진동 시험을 통과했습니다. Zeiss CMM을 이용한 전체 검사를 통해 ISO 9001:2015 표준에 따라 모든 치수를 검증했습니다.

실행 항목

1. 알루미늄 레이저 용접 시 기계적 탈산 처리를 명시하십시오.
2. 얇은 두께의 섀시에 사용할 수 있는 구리 수냉식 설비를 요청하십시오.
3. ±0.005mm 검증을 위해 Zeiss CMM 검사가 필요합니다.

출처: LS Manufacturing 2025–2026 자동화된 DFM 3D/2D 도면 분석 로그(프로젝트 #ROBOT-2026-882, 샘플 크기 >1,200).

로봇 팔 섀시 도면을 업로드하여 무료 레이저 용접 평가를 받아보세요. 48시간 이내에 변형 예측 및 비용 절감 견적을 받아보실 수 있습니다.

자주 묻는 질문

1. 얇은 판재에 열 변형을 최소화하는 용접 방법은 무엇입니까?

파이버 레이저 용접은 얇은 판재에 0.2mm에 불과한 초협소 열영향부를 생성하여 기존 TIG 또는 MIG 용접 방식에 비해 패널 변형을 80% 이상 줄여줍니다. LS Manufacturing은 실시간 출력 제어 기능을 갖춘 정밀 레이저 장비를 사용하여 얇은 판재의 열 변형을 최소화하고 용접 후 교정 작업을 줄입니다.

데이터 출처: LS Manufacturing 실증 데이터베이스

2. LS Manufacturing은 용접 조립품에서 ±0.005mm의 공차를 달성할 수 있습니까?

네, LS Manufacturing은 고강성 위치 고정 장치와 CNC 로봇 레이저 용접 , 그리고 정밀 가공된 기준면을 사용하여 용접 조립품에서 ±0.005mm의 조립 공차를 달성합니다. 이는 용접 후 재작업 없이 용접 공정 전반에 걸쳐 용접 조립품의 치수 안정성을 유지할 수 있음을 의미합니다.

데이터 출처: Zeiss CMM 교정 보고서

3. TIG 용접에서 레이저 용접으로 전환하면 비용을 얼마나 절감할 수 있을까요?

LS Manufacturing은 수동 연삭 작업을 줄이고 용접 후 여러 마무리 공정을 제거함으로써 TIG 용접에서 레이저 용접으로 전환할 경우 중대형 생산량에서 일반적으로 전체 제조 비용을 15%~35% 절감 할 수 있습니다. 본 사례 연구에서 입증된 바와 같이, 귀사 프로젝트에서도 상당한 비용 절감을 기대할 수 있습니다.

4. 맞춤형 판금 용접 견적에 선호하는 CAD 파일 형식은 무엇입니까?

선호하는 CAD 파일 형식은 형상 분석을 위한 3D STEP 또는 IGES 파일과 용접 기호 주석 및 공차 표기가 포함된 2D PDF 엔지니어링 도면입니다. LS Manufacturing은 제출 후 2시간 이내에 도면 검토를 완료하여, 완전한 기술 평가를 포함한 프로젝트 견적을 신속하게 제공해 드립니다.

5. 저항 점용접은 구조용 판금 접합부에 사용하기에 충분히 강한가요?

네, 저항 점 용접은 적절한 겹침 면적과 전극 압력을 유지할 경우 구조용 판금 접합부 에 충분한 전단 강도를 제공합니다. LS Manufacturing은 ASME Y14.5 표준 에 따라 엄격한 공정 매개변수를 준수하므로 구조 접합부는 냉간 용접 및 용접봉 배출 위험 없이 일관된 너깃 품질을 보장합니다.

데이터 출처: ASME Y14.5 규격

6. 미용 목적의 TIG/레이저 용접 이음매에서 유지될 수 있는 표면 거칠기는 어느 정도입니까?

LS Manufacturing은 정밀 레이저 및 펄스 TIG 용접 이음매에서 Ra 0.8μm 의 표면 조도를 달성하여 의료 등급의 외관 기준을 충족합니다. 즉, 추가적인 연마나 광택 작업 없이도 용접 이음매가 깔끔하게 마감되어 바로 사용 가능한 케이스 및 눈에 보이는 구조 부품에 적용할 수 있습니다.

데이터 출처: 미쓰토요 표면 조도 검사 기록

7. LS Manufacturing은 시제품 판금 용접 주문을 얼마나 빨리 납품할 수 있습니까?

LS Manufacturing은 신속한 툴링 및 유연한 용접 지그를 통해 시제품 제작 기간을 37.5% 단축합니다. 따라서 복잡한 형상 의 판금 용접 시제품 주문은 도면 승인 후 10영업일 이내에 완료 및 납품되며, 모든 품질 관련 문서가 함께 제공됩니다.

8. LS Manufacturing은 용접 후 표면 처리 서비스를 제공합니까?

네, LS Manufacturing은 MIL-A-8625 Type III 표준을 엄격히 준수하는 군용 등급의 ​​양극 산화 처리, 분체 도장 및 부동태 처리 서비스를 제공합니다. 즉, 용접 후 부품은 추가적인 협력업체와의 협의 없이도 까다로운 적용 요건을 충족하는 내식성과 외관 마감을 갖추게 됩니다.

데이터 출처: MIL-A-8625 표준

요약

엔지니어는 판재 두께, 외관 및 강도를 고려하여 TIG, MIG, 레이저 또는 스폿 용접 방식을 선택함으로써 변형을 방지하고 비용을 절감합니다. ISO 9001:2015/AS9100D 인증을 받은 시설에서는 DFM 최적화부터 정밀 용접 조립에 이르기까지 완벽한 솔루션을 제공합니다.

용접 변형이 심하거나 재작업률이 높은 판금 부품의 경우 , 견적 버튼을 통해 2D/3D CAD 도면을 업로드하면 도움이 될 수 있습니다. 숙련된 엔지니어링 팀에서 전문적인 DFM 분석 보고서와 경쟁력 있는 공식 견적서를 2시간 이내에 제공해 드립니다.
