맞춤형 기어 설계에서 흔히 발생하는 5가지 실수와 LS Manufacturing이 이를 피하는 방법

첨단 기계식 변속 시스템에서 기어는 필수적이고 핵심적인 역할을 합니다. 기어의 성능은 전체 기계의 효율성, 신뢰성 및 수명에 직접적인 영향을 미칩니다. 그러나 아주 작은 설계 오류라도 마치 도미노처럼 연쇄 반응을 일으켜 시스템 고장, 예기치 않은 가동 중단, 심지어 막대한 재정적 손실로 이어질 수 있습니다.

대부분의 엔지니어는 기어를 맞춤 제작하는 과정에서 설계 오류를 범하는 경향이 있습니다. 예를 들어, 잘못된 재료를 선택하거나, 열처리 공정이 호환되지 않거나, 톱니 형상 매개변수가 부적절한 경우가 있습니다. 이러한 사소해 보이는 실수는 이후 생산 과정에서 심각한 위험을 초래할 수 있습니다.

LS Manufacturing은 이러한 과제를 매우 중요하게 생각합니다. 풍부한 경험과 창의적인 분석을 바탕으로 초기 설계 단계에서 주도적인 역할을 수행하며, 잠재적인 문제점을 사전에 파악하고 제거합니다. 이를 통해 LS Manufacturing이 제공하는 모든 맞춤형 장비는 향상된 성능, 내구성 및 시스템 호환성을 보장하여 고객 프로젝트의 성공을 이끌어냅니다. 시간을 절약하실 수 있도록 핵심 요약을 아래에 제시합니다.

맞춤형 장비 설계 시 흔히 저지르는 실수 핵심 가이드

성공적인 맞춤형 기어는 통합적이고 미래지향적인 설계 프로세스의 산물입니다. 이는 단순히 개별 도면을 그리는 것을 넘어 작동 조건, 재료, 공정 및 제조 가능성을 철저히 고려하는 것을 포함합니다.

LS Manufacturing을 설계 파트너로 선택하면 위험을 근본적으로 제거할 수 있습니다. 탄탄한 기술력과 풍부한 경험을 바탕으로 기어의 신뢰성을 보장하고 프로젝트 총비용을 최소화할 수 있습니다.

이 가이드를 신뢰해야 하는 이유? LS 제조 전문가들의 실제 경험

이 책에 담긴 모든 통찰은 이론적인 것이 아닙니다. LS Manufacturing에서 수십 년간 기어 제조의 정밀도를 직접 경험하며 얻은 결과물입니다. 진정한 숙련도는 서류상으로는 드러나지 않는 "숨겨진 문제"들을 사전에 예측하고 해결하는 데 있다는 것을 우리는 잘 알고 있습니다.

예를 들어, LS Manufacturing은 산업용 로봇 제조업체가 주요 RV 감속기 부품의 기어에서 발생하는 지속적인 소음 문제를 해결하도록 지원했습니다. 체계적인 근본 원인 분석을 통해, 소음의 근본 원인이 단순히 치형 오차가 아니라 미세한 치면 형상과 특정 윤활 조건 사이의 공진 현상임을 밝혀냈습니다.

단순히 재료를 교체하는 데 그치지 않고, 저희 팀은 고객과 협력하여 기어의 형상과 열처리 매개변수를 재설계하고 특수 길들이기 공정을 도입했습니다. 그 결과, 기어 작동 소음을 85% 까지 줄여 고객사의 제품이 세계 경쟁에서 뛰어난 성능을 발휘할 수 있도록 했습니다.

이것이 바로 LS Manufacturing의 가치입니다. 우리는 단순히 기어만 제공하는 것이 아니라, 가혹한 작동 조건에서 검증된 시스템 솔루션을 제공합니다.

그림 1: LS Manufacturing 전문가들의 기어 설계 분석 및 생산 최적화

기어 설계 오류가 치명적인 결과를 초래할 수 있는 이유는 무엇일까요?

변속 시스템에서도 사소한 기어 설계 결함은 단순한 "매끄럽지 못한 작동"을 훨씬 뛰어넘는 심각한 결과를 초래할 수 있습니다. 마치 첫 번째 도미노가 쓰러지듯, 이는 연쇄 반응을 일으켜 결국 회사에 예상보다 훨씬 더 큰 손실을 안겨줄 것입니다.

1. 장비 고장부터 생산 중단까지:

기어 설계가 부실하면 필연적으로 비정상적인 소음, 심각한 마모, 심지어 기어 이빨 파손으로 이어집니다. 이는 기어박스 자체를 폐기하게 만들 뿐만 아니라, 예측할 수 없는 설비 가동 중단을 초래하여 전체 생산 라인을 멈추고 막대한 생산 가치 손실을 야기할 수 있습니다.

2. 수리 비용부터 평판 손상까지:

갑작스러운 고장은 값비싼 수리비와 부품 구매 비용을 의미합니다. 하지만 더 위험한 것은 브랜드 평판 손상입니다. 낮은 신뢰성과 납기 지연은 고객의 신뢰를 순식간에 무너뜨리고 기업 이미지에 돌이킬 수 없는 손해를 입힙니다.

맞춤형 기어 제조 전문 기업인 LS Manufacturing은 최적의 성능은 협력적인 설계에서 시작된다고 믿습니다. 고객과의 긴밀한 협력과 초기 단계부터의 적극적인 개입을 통해 잠재적인 문제점을 사전에 방지하고, 모든 기어의 신뢰성과 내구성을 보장하며, 궁극적으로 고객의 생산 연속성과 명성을 보호합니다.

기어 설계 과정에 미리 시간을 투자하는 것이 가장 비용이 적게 들고 효과가 가장 큰 방법입니다. 이는 기어 고장을 방지하는 핵심이며, 설계 단계에서 문제가 발생하기 전에 미리 해결하는 데 도움이 됩니다.

실수 1: 작동 조건 분석 무시 - 장비는 처음부터 과부하 상태일 수 있습니다.

특수 목적 기어를 설계할 때 대다수 엔지니어들이 저지르는 첫 번째 실수는 이론적인 계산에 지나치게 의존하고 장비의 실제 작동 조건을 무시하는 것입니다. 이로 인해 예상치 못한 과부하 상황에서 작동 첫 순간부터 손상될 수 있는 기어가 설계될 수 있습니다.

1. 이론과 실제의 격차:

표준 설계 공식은 일반적으로 정상 작동 상태를 기준으로 개발됩니다. 그러나 실제 작동 조건에서는 여러 번의 시동, 순간적인 충격 하중, 그리고 장시간의 중단 없는 작동으로 인해 이론적인 응력보다 훨씬 높은 응력이 발생할 수 있습니다. 이러한 조건을 무시하는 것은 장비에 "시한폭탄"을 설치하는 것과 같으며, 이는 조기 마모 및 치아 파손과 같은 직접적인 고장으로 이어집니다.

2. 정확한 분석은 신뢰성의 초석입니다.

종합적인 기어 설계 핸드북은 우수한 맞춤 제작은 작동 조건에 대한 면밀한 관찰에서 시작된다는 점을 강조합니다. LS Manufacturing은 모든 프로젝트 착수 전에 고객 여러분과 함께 "작동 조건 설문지"를 작성해 주시기를 권장합니다. 당사는 고객 장비의 부하 범위, 작동 주기 및 주변 환경 조건을 신중하게 분석하여 역동적이고 복잡하며 실제적인 부하를 정확한 설계 입력값으로 변환합니다.

LS Manufacturing은 작동 조건에 대한 엄격한 검토를 통해 귀사의 장비에 최적의 소재와 열처리 공정을 선택하여, 실제 환경에서 처음부터 견딜 수 있는 강도와 내구성을 확보함으로써 설계상의 결함으로 인한 잠재적 위험을 제거합니다.

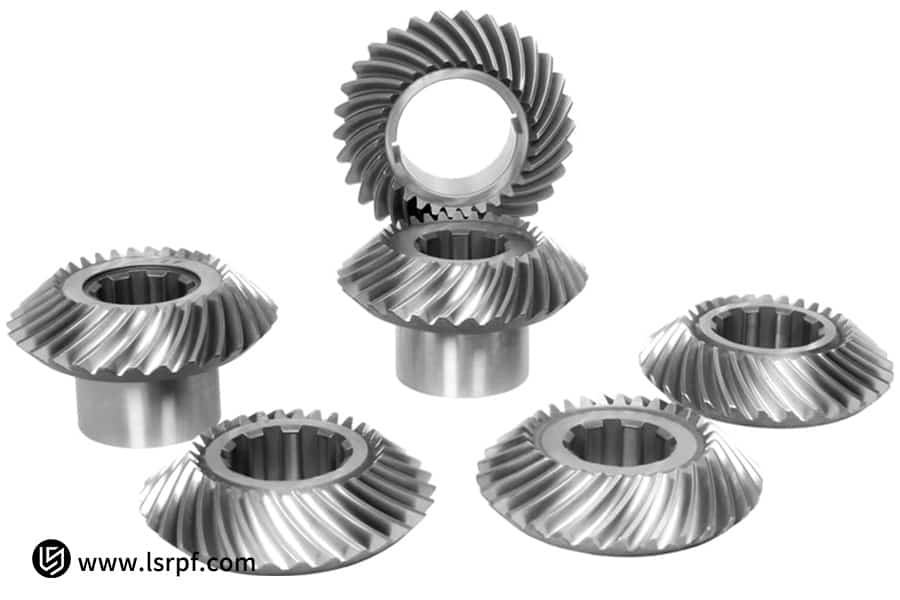

그림 2: 산업용 정밀 맞춤형 기어 가공 공정

두 번째 실수: 재질과 열처리 방식의 불일치 - 당신이 지불하게 될 "숨겨진 비용"

정밀 기어 제작 에 있어 적합한 재료를 확보하는 것은 절반의 성공이나 다름없습니다. 하지만 더욱 중요한 것은 그 재료에 맞는 적절한 열처리 공정을 갖추는 것입니다. 이러한 재료의 비호환성은 맞춤형 기어 생산 프로젝트에서 값비싼 "숨겨진 비용"으로 작용합니다.

1. 성능 및 비용의 이중 손실:

고하중 기어에 침탄 및 담금질 공정을 담금질 및 템퍼링 공정으로 잘못 대체하면 표면 경도와 내부 인성 사이에 절충점이 생겨 조기 파손이나 마모로 인한 고장이 발생할 수 있습니다. 반대로 저하중 기어에 최첨단 공정을 과도하게 적용하면 성능 향상을 위한 비용이 과도하게 발생합니다. 이러한 남용은 기어 수명의 급격한 단축이나 불필요한 비용 증가로 직결됩니다.

2. 과학적 매칭을 통해 최적의 균형을 달성합니다.

LS Manufacturing은 재료 과학에 대한 깊이 있는 이해를 바탕으로 "재료 및 열처리"를 통합적인 요소로 간주합니다. LS Manufacturing의 모든 기어 가공 견적서 에는 고객의 특정 작동 조건을 기반으로 내마모성, 충격 인성 및 비용을 철저히 계산하고 분석하여 최적의 조합을 제시합니다.

LS Manufacturing은 이러한 과학적 협력 접근 방식을 통해 모든 기어 세트가 설계 수명 동안 가장 낮은 소유 비용으로 신뢰성을 유지하도록 보장하여, 측정할 수 없는 "숨겨진 비용"을 측정 가능한 성능 가치로 전환할 수 있도록 지원합니다.

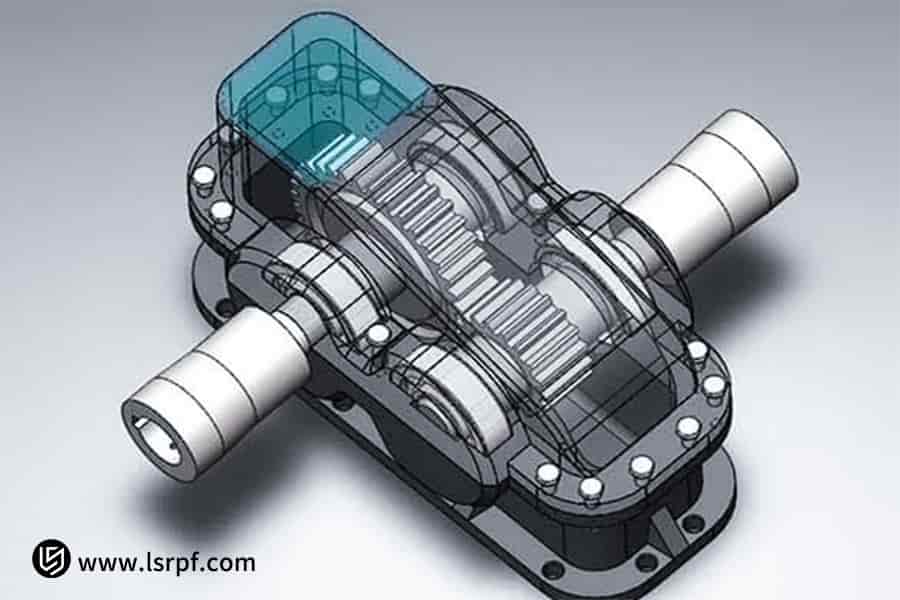

그림 3: 첨단 열처리 기술을 이용한 고품질 금속 기어 제조

세 번째 실수: 비합리적인 매개변수 설계 - 이론적으로 완벽한 치형이 응력 집중의 주범이다

정밀 기어 생산에 있어서 이론적으로 이상적인 인벌류트 치형이 존재한다고 일반적으로 여겨집니다. 그러나 변형, 열 발생, 하중이 작용하는 실제 작동 조건에서는 이러한 "이상적인" 치형이 오히려 모서리 접촉, 응력 집중, 과도한 소음의 원인이 됩니다.

1. 이론과 현실의 차이:

고정된 지지 조건 하에서 이론적인 치형은 하중을 받을 때 굽힘 및 비틀림 변형이 최소화되며, 온도 상승 또한 맞물림 간극을 변화시킵니다. 이러한 요소들이 누적되면 초기 길들이기 단계에서 효과적인 치면 접촉을 방해하여 치단 부근에 힘이 집중되고, 이로 인해 치면 마모 및 파절이 발생하며 극심한 소음이 발생할 수 있습니다.

2. 능동적인 프로필 수정이 핵심입니다.

전문적인 기어 설계에 대한 산업 표준은 이러한 불가피한 오류를 방지하기 위해 능동적인 형상 보정 방법을 사용해야 한다고 명시적으로 규정하고 있습니다. LS Manufacturing의 가장 큰 강점은 고급 시뮬레이션 소프트웨어를 활용하여 특정 작동 환경에서 기어 변형 패턴을 사전에 예측하고, 그에 따라 치형 및 치 방향에 정확한 미세 보정을 적용할 수 있다는 점입니다.

LS Manufacturing은 이러한 사전 프로파일 보정을 통해 심각한 응력을 기어의 치면 전체에 고르게 분산시켜 훨씬 뛰어난 하중 지지 능력을 확보합니다. 이는 더욱 조용하고 부드러우며 수명이 긴, 최고의 정밀 기어 제조 가치를 보장합니다.

실수 4: 극단적인 허용 오차를 추구하는가? "과잉 설계"의 대가를 치르고 있을지도 모릅니다.

정밀 기어 제조에는 잘못된 통념이 있습니다. 바로 공차가 클수록, 표면 마감이 정밀할수록 기어의 맞물림이 더 좋다는 것입니다. 이러한 "극도의 완벽함"에 대한 집착은 지나치게 과도한 설계로 이어져 결국 막대한 비용 증가를 초래하는 경우가 너무나 많습니다.

1. 불필요한 비용 및 잠재적 위험:

맞춤 제작 장비의 비용은 허용 오차 수준이 높아질수록 기하급수적으로 증가합니다. 그러나 이 경우처럼 대부분의 제조 용도에서는 높은 허용 오차가 필요하지 않으며, 오히려 제조 비용을 크게 증가시킬 뿐입니다. 반대로, 비용 절감을 위해 중요 접촉면의 마감을 타협하면 마찰 증가, 과열, 조기 마모로 이어질 수 있습니다.

2. 성능과 비용 간의 최적 균형:

LS Manufacturing의 핵심 가치는 실제 기어 적용 조건 및 작동 수준을 고려하여 숙련된 전문가가 경제적인 조언을 제공하는 데 있습니다. 당사는 최고 수준의 정밀도를 고집하기보다는 신뢰성과 수명을 고려하여 공차와 표면 마감의 가장 경제적인 균형을 제안합니다.

LS Manufacturing은 이러한 실제 엔지니어링 분석을 통해 정밀 기어 생산 에서 투입과 산출의 최적 비율을 달성하도록 지원합니다. 이를 통해 필요 이상으로 좋게 만들려고 비용을 낭비하지 않고, 과잉 설계로 인한 낭비를 없애며, 비용과 성능 모두에서 진정한 윈윈(win-win)을 실현할 수 있습니다.

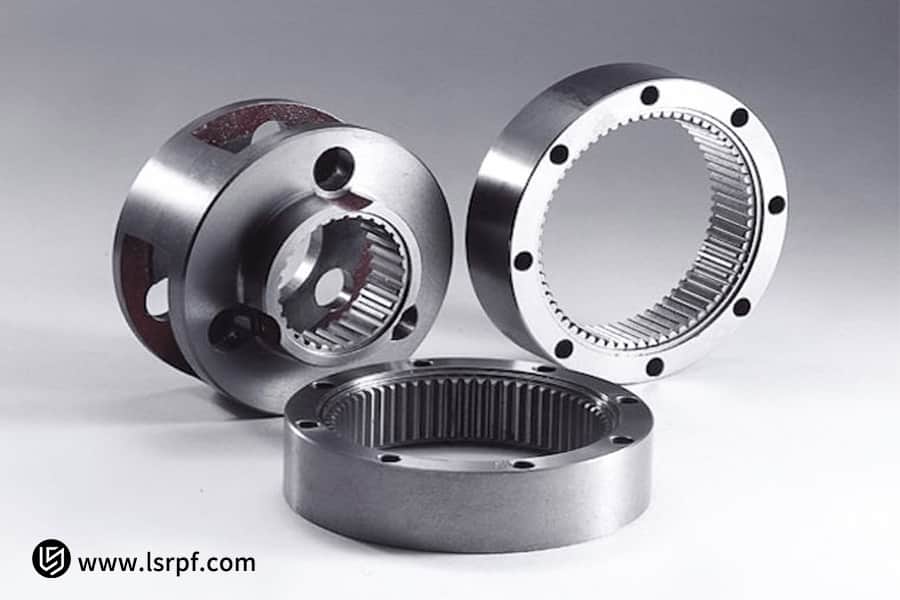

그림 4: LS Manufacturing의 자동차 기어 적용 사례 및 성능 테스트

실수 5: 설계와 제조 간의 괴리 - "완벽한 도면"에서 "제조 참사"까지의 간극

정밀 기어 제조에서 가장 답답한 사례는 이론상으로는 이상적인 개념이지만, 제조 가능성을 고려하지 않아 경제적으로 생산할 수 없는 경우입니다.

1. 이상과 현실 사이의 장벽:

설계자는 성능이 더 우수한 치형을 설계할 수 있지만, 표준 공구 로는 불가능하거나 , 설치가 매우 어렵거나, 실제 연삭 작업으로는 불가능한 경우가 있습니다. 이는 과도한 생산 비용으로 이어질 뿐만 아니라, 시제품 생산에서 사양에 맞는 정확도나 예상 수명을 달성하지 못해 프로젝트가 좌초되는 결과를 초래할 수 있습니다.

2. 처음부터 제조 가능성을 확보하기:

최적의 맞춤형 기어 제조는 설계와 제조 간의 격차를 해소합니다. LS Manufacturing의 가장 큰 강점은 제조 용이성 설계(DFM) 단계부터 엔지니어들이 참여하여 제조 관점에서 설계를 분석하는 것입니다 . 당사는 금형 제작 가능성, 가공 공정 최적화 잠재력, 테스트 가능성을 검토하여 고객의 설계 의도가 효과적이고 효율적으로 생산으로 전환될 수 있도록 보장합니다.

이러한 하이브리드 설계 및 제조 협업 모델을 통해 향후 생산상의 문제점을 방지할 뿐만 아니라 제조 공정을 간소화하고 납기를 단축하며, 고객 여러분께서 받으시는 모든 제품에 향상된 성능과 제조 용이성을 제공할 수 있습니다.

LS Manufacturing: 산업용 로봇 기어의 고질적인 소음 문제 해결, 소음 85% 감소

세계적인 산업용 로봇 제조업체 중 하나가 심각한 문제에 직면했습니다. 차세대 정밀 감속기의 기어에서 비정상적인 소음이 발생하여 제품 테스트가 실패하고 프로젝트가 중단된 것입니다. 이 사진은 기어 고장을 방지하는 해결책, 즉 고장의 원인을 정확하게 파악하고 시스템적인 해결책을 제시하는 것의 중요성을 보여줍니다.

1. 고객의 딜레마:

산업용 로봇 제조업체는 제품 개발 과정에서 차세대 정밀 감속기를 테스트하던 중 기어 조립체에서 반복적인 이상 소음과 마모 현상을 발견했습니다. 이로 인해 단일 제품 테스트가 실패했을 뿐만 아니라 제품 출시가 한 달 지연되어 팀 전체에 엄청난 스트레스를 초래했습니다.

2. LS Manufacturing의 솔루션:

이 문제에 직면하여 LS Manufacturing의 엔지니어링 팀은 체계적인 대응책을 실행했습니다.

• 먼저 기판 성능을 보장하기 위해 재료 및 열처리 호환성을 재확인했습니다.
• 무엇보다 중요한 것은 LS Manufacturing이 최신 시뮬레이션 기술을 활용하여 정밀한 치형 및 치단 변형을 구현함으로써 사용 하중 하에서 발생하는 미세한 기어 변형을 완벽하게 보정했다는 점입니다.
• 또한, 당사의 초정밀 연삭 방식을 통해 새로운 차원의 치아 표면 마감을 달성하여 맞물림 접촉 면적을 효과적으로 극대화했습니다.

3. 결과 및 가치:

당사가 공급한 LS Manufacturing의 정밀 기어는 문제를 직접적으로 해결했습니다. 테스트 결과, 작동 소음 수준이 고객 사양 대비 85% 이상 감소 했으며, 피로 수명은 설계치를 훨씬 뛰어넘었습니다. 이는 기어 고장 예방의 완벽한 적용 사례일 뿐만 아니라, 고객이 신제품을 성공적으로 시장에 출시할 수 있도록 지원하여 당사를 정밀 기어 제조 분야의 최고 장기 전략적 파트너로 자리매김하게 했습니다.

이 예시는 정밀 기어 생산이 단순한 제조를 넘어, 문제의 근본 원인을 깊이 이해하고 체계적인 엔지니어링 해결책을 적용하는 훨씬 더 복잡한 과정임을 보여줍니다.

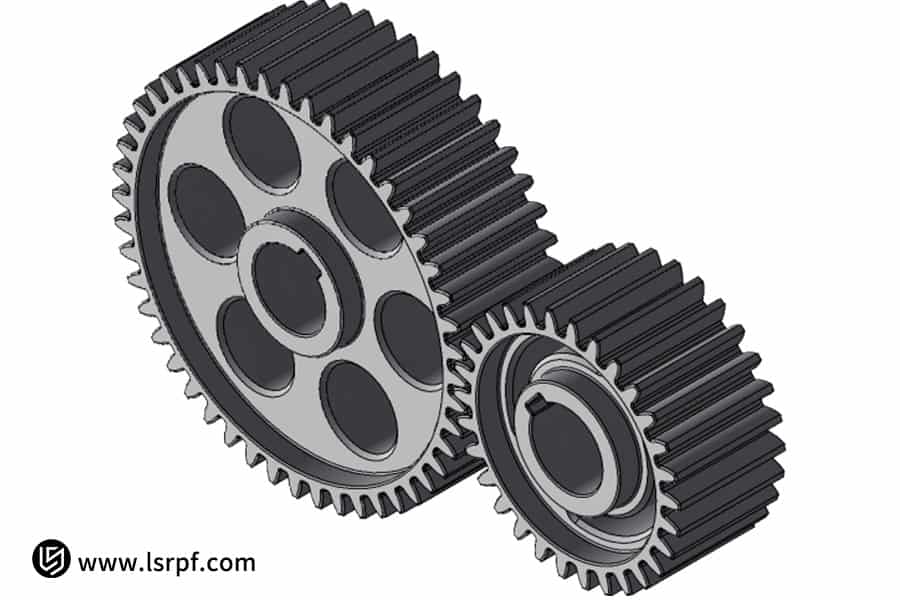

그림 5: 품질 관리 기준을 적용한 산업용 금속 기어 생산

공급업체 선정: 가격보다 더 치명적인 네 가지 함정을 피하세요

기어 제조 공급업체를 선택할 때 견적만 우선시하면 오히려 위험이 커질 수 있습니다. 비용보다 더 중요한 다음 네 가지 요소는 프로젝트의 성패를 좌우할 수 있으며, 최종적으로 고품질 부품을 생산할지 아니면 여러 문제에 직면하게 될지를 결정짓습니다.

진정한 비용 효율성은 공급업체가 프로젝트 전체 수명 주기 동안 고객에게 가치를 창출할 수 있는 능력에서 비롯됩니다. 이러한 포괄적인 역량은 모든 LS Manufacturing 기어의 기반이 됩니다.

LS Manufacturing을 선택하는 것은 단순한 제조업체를 선택하는 것이 아니라, 귀사의 제품을 더욱 신뢰할 수 있고 경쟁력 있게 만드는 데 전념하는 장기적인 협력 파트너를 선택하는 것입니다.

전문적인 DFM(설계 제조성 검토) 조언을 포함한 기어 제조 견적을 어떻게 받을 수 있을까요?

LS Manufacturing Gears에 견적을 요청하는 것은 단순한 숫자가 아니라, 값진 무료 기술 상담 시간입니다. 기어 제조 공급 전문가로서 저희는 고객의 계획 수립을 더욱 효율적으로 만들고 생산 전 잠재적 위험을 예방할 수 있도록 포괄적인 제조 가능성 분석을 포함한 견적을 제공합니다 . 맞춤형 기어 제조 프로젝트에 대한 가장 정확한 분석 및 견적을 받으시려면 다음의 중요 정보를 준비해 주십시오.

1. 상세 작동 조건: 부하, 속도, 작동 조건 및 사이클 시간 등이 포함되며, 이는 설계의 기초가 됩니다.
2. 도면 또는 설계 의도: 도면이 있으시면 제출해 주십시오. 컨셉만 있으신 경우, 저희 엔지니어들이 협력하여 설계를 개발해 드리겠습니다.
3. 재질 및 수명: 원하시는 재질과 사용 수명 요구 사항을 설명해 주시면, 호환성을 평가해 드리겠습니다.

LS Manufacturing을 기어 제조 공급업체 로 선택하시면 투명한 가격 책정은 물론, 제품 신뢰성을 향상시키고 전체 비용을 절감하는 첨단 기술 솔루션을 제공받으실 수 있습니다. 지금 바로 문의하셔서 기술 중심의 맞춤형 기어 제조 솔루션의 이점을 누려보세요.

자주 묻는 질문

1. LS Manufacturing은 어떤 종류의 기어를 제조합니까?

LS Manufacturing은 헬리컬 기어, 베벨 기어, 웜 기어, 랙, 내장 기어 등 다양한 종류의 고정밀 맞춤형 기어를 생산합니다 . 최첨단 가공 시설과 시험 연구소를 통해 산업 자동화, 로봇 공학, 특수 차량과 같은 고급 응용 분야에 신뢰할 수 있는 기어 솔루션을 제공합니다. 모듈 크기 0.5에서 10까지 정밀 기어 생산이 가능합니다.

2. 문의부터 샘플 배송까지 일반적으로 얼마나 걸립니까?

샘플 납품은 일반적으로 장비의 공정 난이도와 복잡성에 따라 2~4주 정도 소요됩니다. LS Manufacturing에서는 촉박한 일정의 프로젝트를 위해 신속한 프로토타입 제작 서비스를 제공하여 품질 저하 없이 연구 개발 일정을 준수할 수 있도록 지원합니다. 또한, 프로토타입 제작 진행 상황을 투명하게 알려드리는 상세한 프로젝트 일정표를 제공합니다.

3. 기어 설계 및 수정에 대한 기술 지원을 제공하십니까?

LS Manufacturing은 기어 설계 및 재설계 서비스를 제공할 뿐만 아니라, 이를 핵심 가치로 삼고 있습니다. 당사의 전문가들은 프로젝트 초기 단계부터 참여하여 치형 최적화부터 재료 선정 및 열처리 공정에 이르기까지 포괄적인 개선 솔루션을 제공합니다. 또한, 전문적인 설계, 측정 및 기능 분석( DFM )을 통해 성능, 비용 및 제조 가능성 간의 최적의 균형을 이루도록 설계합니다.

4. 소량 맞춤 제작 장비 주문도 받으시나요?

LS Manufacturing은 시제품 제작 및 소량 생산을 장기적인 파트너십의 기반으로 삼고 있습니다. 연구 개발 시험이나 소량 생산이 필요하시든, 대량 주문과 동일한 수준의 품질과 전문적인 기술 지원을 보장하는 다양한 제조 솔루션을 제공합니다. 이러한 유연한 서비스 모델을 통해 개발의 모든 단계에서 가장 신뢰할 수 있는 파트너를 만나실 수 있습니다. 지금 바로 요구 사항을 제출하시면 맞춤형 기어 제조 견적 과 무료 전문 DFM(설계 제조성 분석) 컨설팅을 받아보실 수 있습니다.

요약

효과적인 맞춤형 기어 프로젝트 는 설계의 미묘한 부분에 대한 세심한 주의와 의도적인 위험 회피의 산물입니다. 이 글에서 다루는 흔히 발생하는 다섯 가지 설계 오류를 파악하고 예방함으로써 제품의 신뢰성과 수명을 크게 향상시킬 뿐만 아니라 프로젝트의 총 소유 비용을 효과적으로 절감할 수 있습니다. LS Manufacturing의 고객이 된다는 것은 단순히 공급업체를 찾는 것이 아니라, 전문적인 설계 컨설팅, 정밀한 제조, 그리고 타협 없는 품질 관리를 제공하는 전략적 파트너를 찾는 것입니다.

잠재적인 설계 결함으로 프로젝트 성공이 좌절되는 일이 없도록 하세요! 지금 바로 LS Manufacturing에 연락하여 기어 요구 사항이나 설계 도면을 숙련된 전문가에게 보내주시면, 실행 가능한 제안과 정확한 견적을 포함한 무료 전문 설계, 기능 및 성능 분석(DFM) 보고서를 제공해 드립니다 . 첫 번째 기어부터 시작하여 제품 성공을 위한 견고하고 신뢰할 수 있는 기반을 함께 만들어 나가겠습니다!
