Usinage CNC à grand volume : maintien d’une tolérance de ±0,01 mm à Cpk ≥ 1,33

Le service d'usinage CNC à grand volume est un système en boucle fermée qui résout la dérive en milieu de lot dans les séries de 10 000 pièces grâce au contrôle statistique des processus.

Les équipes d'approvisionnement ont réduit le coût unitaire de 27,0 % sur les lignes contrôlées ISO 9001:2015 et ont évité de devoir choisir entre une tolérance au micron et une tarification au volume.

Guide de référence rapide

La détermination du niveau de tolérance est fondamentale pour déterminer le choix de la machine, la fréquence d'inspection et le coût total de production des opérations d'usinage de précision à grand volume .

Une tolérance serrée de ±0,005 mm à ±0,01 mm avec un Cpk ≥ 1,33 exige une rigidité de la machine, une gestion de la température et une inspection en boucle fermée, et constitue le point de démarcation des coûts.

Téléchargez le référentiel de tolérance : trois bandes de tolérance, trois cibles Ra, trois seuils Cpk et trois multiplicateurs de coût sur une seule feuille. Associez votre dessin à une classe avant d’envoyer une seule demande de devis.

Points clés à retenir

Régulation de température en boucle fermée : l’air ambiant à température constante est maintenu à un degré près. Le fluide de coupe est maintenu à deux dixièmes de degré près . La dilatation de la broche et de l’aluminium n’affecte pas les dimensions. La variabilité entre les lots est maintenue à cinq microns près.

Compensation dynamique de l'usure des outils : Les systèmes de réglage laser intégrés aux machines mesurent les arêtes de coupe à intervalles réguliers. Les décalages d'outils sont recalibrés automatiquement avant que les écarts n'affectent les dimensions des pièces. Dans le cadre du projet n° AUTO-2026-894, le taux de rebuts par lot a chuté de 14,2 % à 1,8 % (journal d'analyse DFM, n > 1 200).

Réduction des coûts grâce à une ingénierie évolutive : les dispositifs hydrauliques à stations multiples et l’optimisation de la profondeur de coupe permettent de réaliser des économies de plus d’un quart sur le coût unitaire. Le délai de livraison est réduit de plus d’un tiers. La capacité du processus demeure supérieure aux exigences de précision.

Comment la dérive thermique menace-t-elle les tolérances des machines CNC ?

La dérive thermique (dilatation de la broche et de l'axe due à la chaleur) correspond à une dilatation de l'ordre du micron qui, dès une variation de température de 3 °C dans l'atelier, absorbe la totalité de la tolérance de ±0,01 mm . Les dimensions d'ajustement précis sont les premières à se détériorer lorsque la dilatation axiale de la broche atteint la limite de tolérance. La clause 5.2 de la norme ISO 230-3:2020 définit l'essai de déformation thermique environnementale des machines-outils.

Séquence de suppression thermique en trois étapes

1. Une séquence de préchauffage de 45 minutes garantit la stabilisation de la dilatation de la broche et l'absence de rebuts sur la première pièce, même pour des dimensions à tolérances serrées.Le contrôle des tolérances d'usinage CNC est maintenu tout au long du lot.
2. Un système de refroidissement à double circuit, à température régulée à ±0,2 °C, évacue la chaleur de la broche avant que l'arête de coupe ne l'atteigne. Vos pièces restent ainsi dans les limites de tolérance dimensionnelle.
3. Le maintien d'une température de 20 °C ± 0,5 °C dans l'atelier permet d'éviter que les variations de température ambiante n'affectent les axes de la machine. Les lots de l'après-midi restent dans les tolérances.

Les acheteurs qui cherchent à prévenir la dérive thermique des machines CNC devraient analyser leurs journaux de préchauffage avant de demander des devis. En clair, la maîtrise de la température coûte moins cher que de perdre une après-midi de travail.

Vérification du contrôle thermique avant la mise en production

La dérive thermique fait grimper les coûts d'usinage CNC en grande série à cause des rebuts, des réinspections et des retards de livraison. Les équipes d'achat peuvent demander à consulter les rapports de préchauffage, les données relatives au liquide de refroidissement et les registres d'atelier avant de passer commande en grande quantité.

• Combien de temps faut-il pour se réchauffer avant la production ?
• La température du liquide de refroidissement dans la cellule est-elle stable ?
• Quelle plage de températures d'atelier convient à vos pièces ?

Les usineurs proposant des pièces usinées CNC sur mesure sans tenir de registre vous déchargent de toute responsabilité en cas de rebut. Une cellule 3 axes non chauffée verra ses tolérances s'écarter des valeurs minimales requises en milieu de journée, tandis qu'une cellule préchauffée maintiendra une précision optimale.

Éléments d'action

• Demandez un test de déformation thermique avec votre premier colis d'inspection d'article avant la mise en production.
• Examinez les journaux de stabilité du réchauffement et du liquide de refroidissement lors de la qualification du fournisseur, et non après la mise au rebut.

Source des données : ISO 230-3:2020 (essais de distorsion thermique environnementale pour les machines-outils, article 5.2).

Pourquoi un Cpk de 1,33 est-il essentiel pour les exécutions à volume élevé ?

Un Cpk de 1,33 est l'indice de capabilité qui maintient le taux de défauts en dessous de 63 ppm lors de la production par usinage CNC . Les mesures par lot se situent dans la plage de tolérance avec une marge de part et d'autre de la moyenne, garantissant ainsi la qualité de votre ligne d'assemblage. La norme ISO 7870-2:2013 définit la procédure de cartes de contrôle utilisée dans les études de capabilité.

Écart de capacités entre les configurations d'usinage

La dispersion générale de l'usinage entraîne soit un grippage, soit une fuite au niveau des alésages du servomoteur ; le maintien de tolérances d'usinage CNC sur mesure à 1,33 élimine ces deux problèmes. En d'autres termes : un indice de capabilité transforme une plage de valeurs donnée en une précision prévisible.

Discipline d'échantillonnage SPC sur les lignes de volume

Les machines SPC numériques prélèvent 5 échantillons toutes les 2 heures et enregistrent une carte de contrôle de distribution normale. Les services d'usinage CNC personnalisés en ligne vous permettent de consulter ces cartes de contrôle pendant votre poste de travail.

Le décalage central reste constant de part et d'autre de la valeur cible, garantissant ainsi un décalage uniforme d'un lot à l'autre, indépendamment de votre assemblage. Les services d'usinage CNC à haut volume avec une valeur cible de 1,33 doivent fournir des données par sous-groupe, et non une certification unique. La dérive du centre est la variable que le fournisseur d'usinage CNC de précision surveille avant que les pièces ne vous soient livrées.

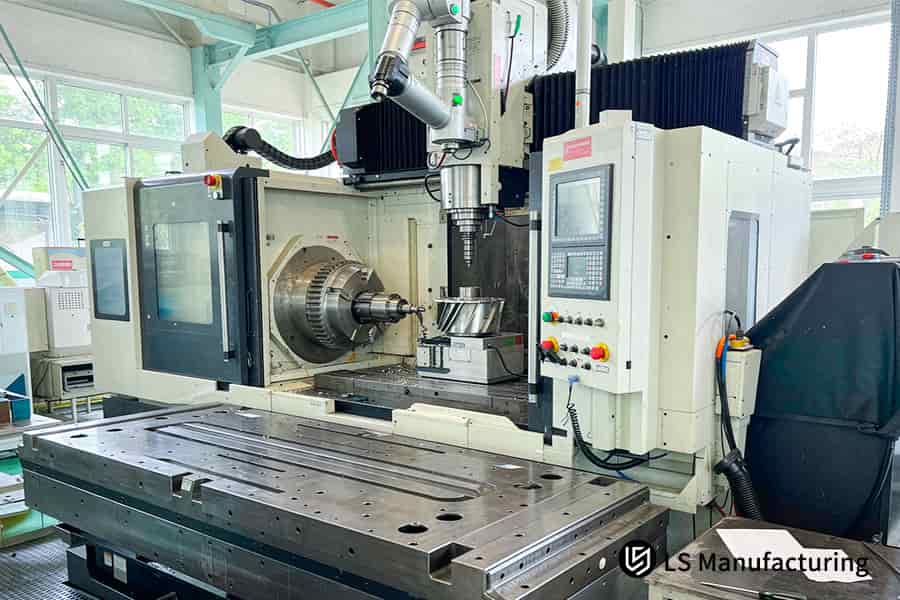

Figure 1 : Les sondes de l'arbre en acier des broyeurs à broches détectent la dérive de l'alésage à ±0,008 mm.

Comment les machines-outils maintiennent-elles une rigidité de haute précision ?

La rigidité de la structure d'une machine-outil est la capacité du banc et des glissières à résister aux micro-vibrations et aux déformations élastiques sous l'effet de la force de coupe. Le granit polymère (bâti en fonte minérale) présente un coefficient d'amortissement six fois supérieur (selon les données d'essais d'amortissement du fabricant) à celui de la fonte grise, cette dernière étant la principale cause des vibrations. La norme ISO 230-2:2014 décrit les essais de positionnement permettant de déterminer les pertes de jeu.

Choix des matériaux et de l'amortissement du lit

Le type de banc est ce qui détermine si votre fournisseur d'usinage CNC de précision peut garantir une finition sans vibrations pour l'ensemble d'un lot.

• Lit en granit polymère : absence de marques de vibration, Ra 0,4 µm garanti pour chaque lot
• Lit en fonte grise : des marques de vibration apparaissent lors des longues séries de production ; une passe de finition est nécessaire.
• Vérification du devis : le matériau du lit est-il indiqué dans la demande de devis ?

Les services d'usinage CNC multiaxes permettent de fabriquer des pièces à parois minces de 0,5 mm sans vibrations et sans polissage. L'amortissement du banc réduit le nombre de passes de finition et les temps d'attente pour le contrôle qualité.

Boucle de rétroaction fermée sur chaque axe

Un système de rétroaction par échelle optique (codeurs linéaires mesurant la position exacte de chaque axe) sur les trois axes élimine le jeu et la dilatation thermique des entraînements à vis à billes. Les tolérances d'usinage CNC personnalisées restent constantes tout au long du processus de production.

Les services d'usinage CNC pour composants de moteurs automobiles fonctionnent avec la même rigidité de jour comme de nuit. Les axes à vis commencent à dériver lorsque la chaleur due au frottement des vis à billes augmente.

Une géométrie stable réduit les coûts d'usinage CNC en grande série en éliminant les opérations de repolissage et les cycles d'inspection répétitifs. Les rapports de positionnement permettent à votre équipe de déterminer la conformité ou la non-conformité avant la production en série.

Conclusion

1. Effectuez un essai pilote et mesurez la dérive Ra tout au long de l'essai avant de vous engager sur un volume annuel.
2. Demandez un rapport de positionnement sur la machine de production, et non sur la cellule de démonstration.

Quelles sont les causes des erreurs dimensionnelles dues à l'usure des outils CNC ?

L'erreur dimensionnelle due à l'usure des outils CNC correspond au décalage dimensionnel cumulatif causé par l' usure progressive en dépouille (VB, les méplats d'usure sur la face de dégagement d'une plaquette en carbure) lors de l'usinage des alésages et des diamètres d'arbre. Une usure en dépouille de 0,08 mm lors de la coupe d'aluminium à grande vitesse entraîne un décalage de l'épaisseur de paroi supérieur à 0,015 mm. Le chapitre 23 de la 31e édition du Machinery's Handbook spécifie les critères de l'usure en dépouille.

La friction et la chaleur favorisent la croissance des flancs

Le frottement mécanique et les cycles thermiques (fatigue thermique) provoquent des microfissures sur l'arête et accentuent l'usure en dépouille. L'erreur dimensionnelle due à l'usure des outils CNC s'accumule pièce par pièce ; une arête usée frotte la matière au lieu de la cisailler.

La norme ISO 3685:1993 spécifie la procédure d'essai de durée de vie des outils à un seul point ; les limites VB définissent le seuil de mise hors service de l'outil. L'usinage CNC de petites séries s'arrête avant que la croissance en dépouille n'atteigne ce seuil.

Autrement dit : l’usure due à la dérive transforme un bon rapport de première pièce en un gâchis en fin de production.

Boucle de compensation du régleur d'outils laser

L'usure des flancs sans compensation augmente le coût horaire d'usinage CNC en raison du cycle de retouche et d'inspection.

1. Le régleur d'outils laser (un faisceau balaie la pointe de l'outil) vérifie le tranchant après chaque série de 50 pièces.
2. La commande numérique ajuste les décalages avant la coupe suivante.

Les acheteurs potentiels qui cherchent à prévenir la dérive thermique des broches CNC ne doivent pas négliger une autre source de chaleur au niveau du tranchant.

Le journal de décalage fournit un historique des ajustements exploitable par votre équipe. Les services d'usinage CNC à haut volume doivent spécifier la fréquence de balayage ; le réglage sur banc ne permet pas de détecter la croissance latérale en cours d'usinage.

Source des données : Machinery's Handbook, 31e édition, chapitre 23 — critères de jugement de l'usure des flancs d'outils VB.

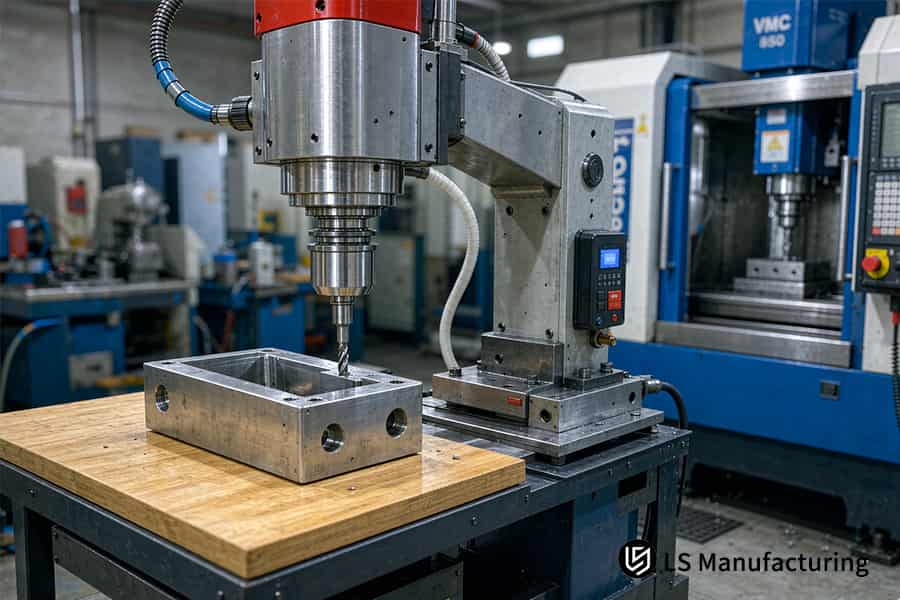

Figure 2 : Perçage d'un bloc carré sur une cellule de production ; le palpage en cours de processus maintient l'alésage à ±0,005 mm sans réglages supplémentaires.

Au-delà des chiffres : l’ingénierie pratique chez LS Manufacturing

Gloria (experte en prototypage rapide et fabrication rapide) possède plus de 15 ans d'expérience en ingénierie de précision et en lignes automatisées, et s'adapte à vos tolérances. Contactez Gloria sur LinkedIn pour obtenir des conseils détaillés sur vos plans. Les directives de tolérance de Gloria ont été validées par un ingénieur qualité en chef avant publication. Vos plans seront commentés en fonction des résultats de production.

Les mesures effectuées par la machine à mesurer tridimensionnelle Zeiss (CMM) , qui vérifie les dimensions critiques avant expédition, et les procédures d'audit conformes à la norme IATF 16949 garantissent la fiabilité de chaque donnée, sur un système certifié ISO 9001:2015 et AS9100D . Les lots de plus de 10 000 pièces sont exemptés des tolérances d'atelier de ±0,05 mm dès lors que le liquide de refroidissement et l'air contrôlent la dilatation thermique. Une base de données à quatre chiffres des enregistrements de tolérances de production justifie chaque moyenne d'usine fournie.

Dans le cadre du projet n° AUTO-2026-894, la relaxation des contraintes a été considérée comme une variable résolue, les ingénieurs ayant effectué un vieillissement accéléré à basse température avant la finition. Votre équipe a pris en charge le contrôle de l'alésage à 8 microns, les tests d'endurance et d'étanchéité, ainsi que les délais d'expédition de trois semaines. Votre inspection initiale a validé le produit sans nécessiter de nouvelle mesure des alésages critiques.

Quelles méthodes de fixation permettent d'éviter la déformation due au serrage ?

Le contrôle de la déformation lors du serrage consiste à équilibrer la force de serrage afin que les pièces à parois fines et de précision restent dans les tolérances après le retour élastique. La force de serrage de l'étau varie de 5 kN à 15 kN manuellement par l'opérateur, et les pièces se déforment légèrement lors du relâchement. La norme ISO 230-1:2012 traite des essais de précision géométrique des surfaces de référence de positionnement.

Options de luminaires classées par risque de distorsion

Après desserrage, la perte de circularité est de 0,02 mm sur un étau manuel. Les directives DFM pour l'usinage CNC spécifient des sections de paroi constantes.

• Étau manuel : la force suit l’opérateur
• Dispositif hydraulique à vanne proportionnelle : 3,5 kN à chaque station
• Système de point zéro : aucune indication lors des changements de série

Les supports à ressort (goupilles à ressort sous les sections à parois minces qui reprennent la charge sans les déformer) transmettent les charges sans les fléchir. Les plans de montage pour le devis d'usinage CNC de haute précision doivent préciser la force. Pour l'acheteur, la force spécifiée permet de connaître précisément le retour élastique.

Changement de format répétable sur les lignes de volume

Le positionnement du point zéro (interface de mandrin qui verrouille les dispositifs de fixation sans indication) garantit une précision répétable de ±0,002 mm lors des changements d'outillage. Les éléments de la liste de contrôle des demandes de devis pour l'usinage CNC doivent exiger cette valeur de répétabilité avant la production en série.

Les mouvements de la paroi lors des opérations de finition induisent des erreurs dimensionnelles dues à l'usure des outils CNC sur chaque pièce ; le serrage hydraulique garantit une profondeur de coupe constante. Tout contrat de service d'usinage CNC à grand volume doit impérativement préciser la force de serrage. Les étaux manuels ne permettent pas d'assurer la répétabilité entre opérateurs.

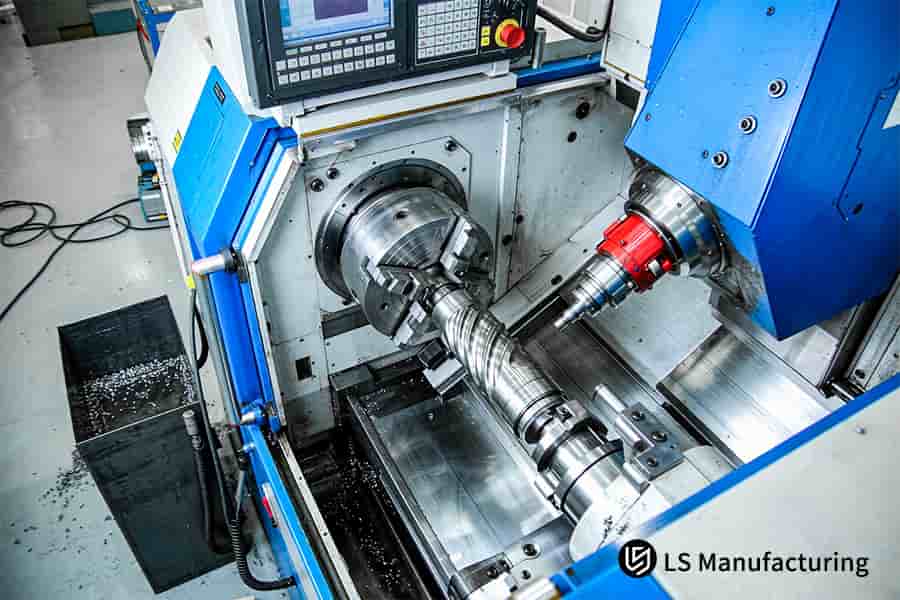

Figure 3 : L'outil coupe une pièce en rotation illustrant l'erreur dimensionnelle d'usure de l'outil CNC à 2,0 mm et comment prévenir la dérive thermique CNC avec des refroidisseurs à ±0,2°C.

Comment le sondage automatisé garantit-il des tolérances stables ?

Le palpage en cours d'usinage (palpeur à déclenchement monté sur la broche et lecture des points de référence avant desserrage) est une technique d'inspection en ligne qui élimine les décalages de référence dans la chaîne de tolérances. Un balayage macro-contrôlé lors de l'opération de semi-finition détecte la dérive d'alésage à ±0,008 mm près. Les configurations répétées n'entraînent aucune erreur supplémentaire dans la chaîne de tolérances. La norme ISO 230-10:2016 spécifie les performances du système de palpage.

Séquence de balayage de la sonde après semi-finition

1. L'opération de semi-finition est terminée → la macro-routine analyse les alésages dans le même serrage.
2. La mesure de l'alésage atteint le bord de la bande → le contrôle déclenche une opération de finition pour le matériau restant.
3. La compensation est intégrée à la table de décalage → la broche exécute à nouveau la coupe sans desserrage, aucun nouveau calage n'est nécessaire.

Les services d'usinage CNC du titane sont ceux qui tirent le plus grand profit de cette solution, car un cadre de grade 5 mis au rebut coûte plus cher qu'une pièce neuve. Vos tolérances d'usinage CNC personnalisées sont optimales sans configuration supplémentaire.

Les journaux de sondage comme critère de qualification

Les journaux de macros de palpage doivent figurer dans le devis de tout fournisseur d'usinage CNC de précision pour votre référence. Ces journaux contiennent les données d'alésage, les déclencheurs d'événements et les décalages. Les équipes travaillant sans supervision chez un fabricant d'usinage CNC à haut volume nécessitent un palpage en cours de production ; les rapports CMM hors ligne sont fournis après la mise au rebut de la pièce. En bref, les journaux de palpage transforment le processus d'inspection en un processus de contrôle.

Pourquoi nous choisir comme fabricant CNC à grand volume ?

La fabrication à façon de pièces CNC en grande série est une ingénierie système : la constance entre les lots et la gestion des risques liés à la chaîne d'approvisionnement sont essentielles pour qu'une commande de 50 000 pièces respecte les tolérances. Des boucles de rétroaction permettent de gérer les tolérances de chaque lot de production lors de la production en grande série. L'audit ISO 9001:2015 et le nombre de machines déterminent si les productions en grande série respectent les délais, les spécifications et le budget.

Échelle du système versus risque d'atelier

Les productions en grande série nécessitent des partenaires de services d'usinage CNC à haut volume disposant de plus de 80 centres d'usinage en circuit fermé.

Les boucles de rétroaction à l' échelle du réseau et le contrôle de la température sont des processus qu'il est impossible d'intégrer a posteriori dans un atelier de production. Autrement dit : la taille de la commande déterminera si l'absence de contrôle de la température finira par impacter votre budget de rebuts.

Les services d'usinage CNC de l'aluminium découpent les composants structurels grâce à un système central en boucle fermée, car les alliages légers sont les plus susceptibles de se dilater sous l'effet de la chaleur.

Conception de fabrication en deux heures et contrôle des coûts unitaires

Un fabricant de machines CNC à grand volume doit fournir une DFM (conception pour la fabricabilité, qui consiste en un examen des tolérances et des géométries avant la découpe) avant que tout programme de découpe puisse être lancé.

Les services d'usinage CNC pour l'aérospatiale sur des alliages de qualité turbine seront rentables en termes de gain de temps en cas de rejet lors du forgeage.

Le coût d'usinage CNC à volume élevé par unité réduit le coût unitaire de 27,0 % lorsque l'analyse DFM, le flux de palettes et le contrôle en boucle fermée sont combinés dans un seul programme, constatation notée dans le projet n° AUTO-2026-894.

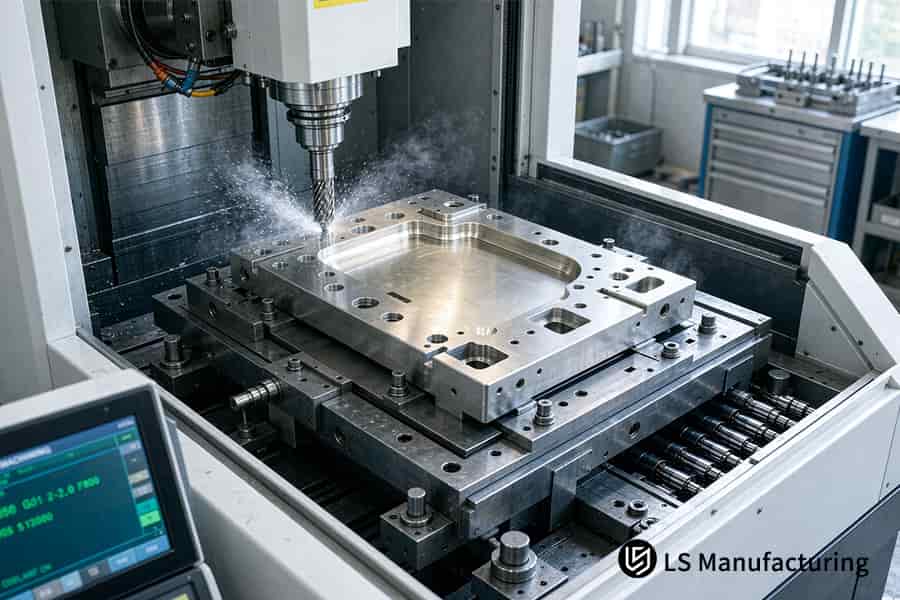

Figure 4 : Refroidissement par arrosage sur une plaque 6061-T6 lors d'un usinage de finition compensé par sonde (Projet n° AUTO-2026-894, alésages ±0,008 mm).

Comment obtenir un devis CNC précis et à tolérances serrées ?

Un devis à tolérances serrées est une procédure de demande de devis qui distingue les surfaces ajustées des surfaces non ajustées dans les dessins CAO 3D et les plans techniques 2D afin d'éviter les surfacturations dues à des plages de tolérance spécifiques. L'utilisation systématique de plages de tolérance de ±0,005 mm sur les surfaces non ajustées augmente le temps d'inspection et les coûts unitaires. La norme ASME Y14.5-2018 définit les données de référence pour le GD&T, tandis que la norme ISO 2768-1:1989 définit les tolérances générales pour les surfaces non ajustées.

Caractéristiques d'ajustement par rapport aux surfaces non adaptées

Les services d'usinage CNC médicaux usineront des cages spinales comportant des surfaces d'accouplement et des faces non accouplées appartenant à une catégorie générale.

• Caractéristiques d'ajustement (alésages, tourillons, joints) : la bande de tolérance serrée, une référence GD&T (Dimensionnement et Tolérancement Géométriques)
• Surfaces non conformes (couvertures, surfaces cosmétiques) : classe ±0,02 mm
• Règle : utiliser la bande serrée uniquement pour les faces d'accouplement.

Les demandes de devis pour l'usinage CNC à tolérances serrées doivent uniquement mentionner les tolérances d'ajustement indiquées par un numéro en relief. La fabrication additive nécessitera une finition pour l'assemblage. Lors des achats, des spécifications précises concernant les tolérances d'ajustement ne signifient pas que l'assemblage sera correct, mais impliquent un temps d'inspection supplémentaire.

Formule de devis en deux heures

Les opérations d'usinage CNC en faible volume absorbent une bande étroite sur chaque face ; les opérations en volume inversent le calcul.

1. Envoyez un fichier STEP (format CAO 3D neutre ISO 10303) et un PDF 2D avec les références (GD&T).
2. Marquez les aspérités uniquement sur les surfaces de contact.
3. Obtenez un devis détaillé avec un organigramme du processus en deux heures.

Le coût de l'usinage CNC en grande série augmente avec chaque tolérance serrée supplémentaire, car les cycles de la MMT (machine à mesurer tridimensionnelle) sont répétés pour chaque pièce.

Les devis des fabricants de machines-outils à commande numérique (CNC) à grand volume doivent faire la distinction entre les heures d'usinage et les heures d'inspection.

Demandez un essai de référence sur une pièce de votre catégorie de matériau et de volume. Vous recevrez la même fiche de routage, le même plan d'échantillonnage et le même ensemble de données d'inspection que ceux décrits ci-dessus, ce qui vous permettra de comparer les fournisseurs ligne par ligne.

Service d'usinage CNC à grande échelle de LS Manufacturing pour corps de papillon automobile : précision de ±0,008 mm à l'échelle

La dérive de l'alésage du corps de papillon est due à un problème de dilatation thermique. Un traitement thermique de relaxation des contraintes à basse température, associé à des brides flottantes auto-équilibrées, permet de maintenir les alésages en aluminium 6061-T6 à ±0,008 mm près. L'augmentation de la température ambiante en atelier provoque une dilatation des alésages des raccords d'axe de papillon, leur donnant une forme de trompette. La norme IATF 16949 (norme de gestion de la qualité automobile) définit un processus de fabrication conforme aux exigences. Le takt d'assemblage est rétabli dès que les alésages entrants réussissent le contrôle de première pièce.

Défi du client

Un équipementier nord-américain fournissait 35 000 corps de papillon des gaz par an en alliage d'aluminium 6061-T6 . Le taux de rebut de l'alésage de l'axe de papillon était de 14,2 % et son coût unitaire de 38,50 $ , combiné à un délai de livraison de 24 jours , a entraîné l'arrêt de la chaîne de production. La stabilité de l'alésage est essentielle pour l'usinage CNC de pièces automobiles dans le cadre de programmes de production en grande série.

Solution de fabrication LS

Des essais sur pièces ont révélé une déformation des faces d'alésage due aux contraintes ; par conséquent, un traitement thermique de relaxation des contraintes à basse température a été mis en place entre l'ébauche et la finition. Un dispositif pneumatique spécial à trois points, avec flottement et auto-équilibrage, a remplacé les étaux mécaniques. Des refroidisseurs de liquide de refroidissement ont maintenu la température à ±0,2 °C , tandis qu'une sonde Renishaw effectuait les corrections d'outil à chaque opération.

Résultats et valeur

La refonte du processus de fabrication a permis de réduire le coût unitaire de 27,0 % à 28,10 $ ; il s'agissait d'une optimisation thermique, différente de la réduction de coût obtenue par la seule conception. Le taux de rebut par lot était de 1,8 % . L'usinage CNC pour la commande d'accélérateur a permis de réduire le délai de livraison à 15 jours , soit une réduction de 37,5 % . La documentation de la machine à mesurer tridimensionnelle Zeiss indique un Cpk de 1,48. Tous les corps de vannes ont réussi les tests de fatigue et d'étanchéité de 1 000 heures.

« La circularité des alésages est systématiquement obtenue pour tous les lots, et les délais de production ne sont plus dépassés. » — Responsable qualité entrant, fournisseur automobile de rang 1 en Amérique du Nord, projet n° AUTO-2026-894

Source des données : Journal d'analyse automatisée des dessins DFM 3D/2D de LS Manufacturing, projet n° AUTO-2026-894, taille de l'échantillon > 1 200.

Joignez votre dossier de plans avec le volume annuel et la qualité du matériau. Vous recevrez un routage étape par étape, une tarification dégressive par lots de 10 000 / 35 000 / 50 000 pièces et une fenêtre de production réservée — sans obligation de passer le bon de commande.

FAQ

1. Comment la température ambiante affecte-t-elle les tolérances dans l'usinage CNC à grand volume ?

L'aluminium se dilate de 23 µm par mètre pour chaque degré Celsius d'augmentation de température. L'air ambiant non contrôlé des ateliers transforme cette dilatation thermique en dérive d'alésage. LS Manufacturing réalise toutes ses productions dans un environnement à 20 °C ± 0,5 °C . Les chaînes d'assemblage des équipementiers reçoivent des alésages aux dimensions identiques en juillet et en janvier.

Source des données : ISO 230-3:2020.

2. Quel matériau d'outil de coupe permet de prévenir au mieux les erreurs dimensionnelles lors des productions par lots ?

Les plaquettes en carbure à micrograins offrent une meilleure résistance à l'usure en dépouille que les plaquettes standard. Les plaquettes à revêtement diamant conservent leur géométrie d'arête dans l'aluminium abrasif. LS Manufacturing utilise ces deux types de plaquettes avec des systèmes de réglage dynamiques pour garantir un état de surface Ra de 0,4 µm. Les acheteurs comparant différents fabricants chinois d'usinage CNC devraient s'enquérir de la qualité des plaquettes mentionnée dans le devis.

3. Votre installation peut-elle garantir un Cpk ≥ 1,33 sur des pièces en acier inoxydable ou en titane ?

Oui. Les centres d'usinage 5 axes haute rigidité et les systèmes de bridage à amortissement hydraulique permettent d'atteindre un Cpk ≥ 1,33 pour les lots d'acier inoxydable et de titane. LS Manufacturing assure le suivi de chaque production avec des tolérances allant de ±0,005 mm à ±0,01 mm . Les auditeurs qualité reçoivent des rapports de capabilité individuels par lot, et non un certificat de conformité.

4. Comment LS Manufacturing contrôle-t-elle les coûts des commandes d'usinage CNC avec des tolérances serrées ?

Le changement de palettes multi-stations élimine les temps d'arrêt, et l'arrosage haute pression par la broche prolonge la durée de vie des plaquettes entre les opérations. LS Manufacturing réduit le coût unitaire des pièces pour les commandes à tolérances serrées grâce à la gestion des palettes et à l'arrosage par l'outil. Les équipes d'approvisionnement demandant un devis immédiat pour un usinage CNC doivent vérifier que les tolérances générales de la norme ISO 2768-1:1989 s'appliquent aux faces non appariées. Les budgets des projets sont préservés grâce aux économies réalisées sur la conception des processus, et les plans restent confidentiels en vertu des accords de non-divulgation (NDA) liés au projet.

5. Quel est le délai de livraison typique pour une commande de 10 000 composants CNC de précision ?

Pour 10 000 pièces, le délai de livraison standard est de 15 jours, une valeur fixe pour l'ensemble de l'usine, déterminée par le nombre d'unités de production et non par la taille de la commande. LS Manufacturing enregistre des volumes de production annuels plutôt que des quantités minimales par commande, et les quantités minimales de commande sont définies par contrat. Les délais de production sont raccourcis de plus d'un tiers par rapport aux fournisseurs traditionnels, et cette réduction est due à l'optimisation de la charge de travail en atelier plutôt qu'à des frais de livraison express.

6. Comment vérifiez-vous les dimensions critiques avant l'expédition de pièces en grande quantité ?

Les palpeurs Renishaw intégrés à la machine contrôlent les dimensions critiques avant le retrait des brides, tandis que la machine à mesurer tridimensionnelle Zeiss répète tous les contrôles après le nettoyage des pièces. LS Manufacturing fournit des rapports dimensionnels complets et des cartes de contrôle conformes à la norme ASME Y14.5-2018 pour un contrôle à 100 % de toutes les caractéristiques critiques. Les demandes de garantie seront basées sur les dimensions mesurées et non sur celles estimées par le fournisseur.

Source des données : Rapports officiels Zeiss CMM.

7. Comment éviter la déformation des pièces lors de l'usinage de profilés en aluminium sur mesure à parois minces ?

L'usinage multipasse permet de réduire progressivement les contraintes de coupe, et un outillage pneumatique spécifique applique la force de serrage uniformément sur les parois fines. LS Manufacturing garantit des tolérances géométriques de ±0,01 mm pour les composants de grande portée, mesurées après desserrage et non pendant le serrage. Le personnel d'assemblage fixe ces composants sans calage ni forçage.

8. Quelles méthodes de finition de surface sont compatibles avec des tolérances d'usinage de ±0,01 mm ?

Les revêtements anodiques ajoutent 10 à 15 µm d'oxyde supplémentaires, conformément aux normes MIL-A-8625 de types II et III . Les surfaces de contact nécessitent une surépaisseur de revêtement, prévue lors de l'usinage. LS Manufacturing intègre cette surépaisseur dans tous ses plans, car son omission constitue une erreur majeure de conception en usinage CNC . Les intervalles d'entretien s'allongent après la période d'exposition au brouillard salin (ASTM B117-19).

Source des données : MIL-A-8625 Type II/III.

Résumé

L’obtention de tolérances constantes de ±0,01 mm et d’un Cpk ≥ 1,33 pour les productions en grande série repose sur un processus coordonné : la maîtrise de la température ambiante, une dynamique machine précise, un contrôle par rétroaction des outils et un SPC uniforme. Les écarts dimensionnels et les taux de retouche sont contrôlés conformément aux exigences des normes ISO 9001:2015 et AS9100D pour chaque lot.

Les écarts par rapport aux tolérances et les problèmes d'assemblage dans les lots existants sont généralement dus à une évaluation insuffisante de la capabilité du processus. Vérifiez la régularité au micron près avant de lancer votre prochaine production. Vos dessins 2D/3D feront l'objet d'une analyse DFM et vous recevrez un devis personnalisé des ingénieurs de LS Manufacturing sous 2 heures.
