Obtenez un devis instantané dès aujourd'hui.
Obtenez des tarifs instantanés, des délais de réalisation des projets et des commentaires DFM
ÉTAPE | STP | SLDPRT | STL | DXF | TPI | X_T | X_B | 3DXML | PARTIE CAT | PRT | SAM | 3MF | Fichiers JT
Taille du fichier: 15 Mo
Approuvé par les ingénieurs et les responsables des achats des entreprises les plus performantes au monde
Plus de 28 000 clients font confiance à LS Manufacturing pour leur fabrication de tôles, en s'appuyant sur notre livraison à temps de 99,8 % et notre précision de ±0,1 mm.

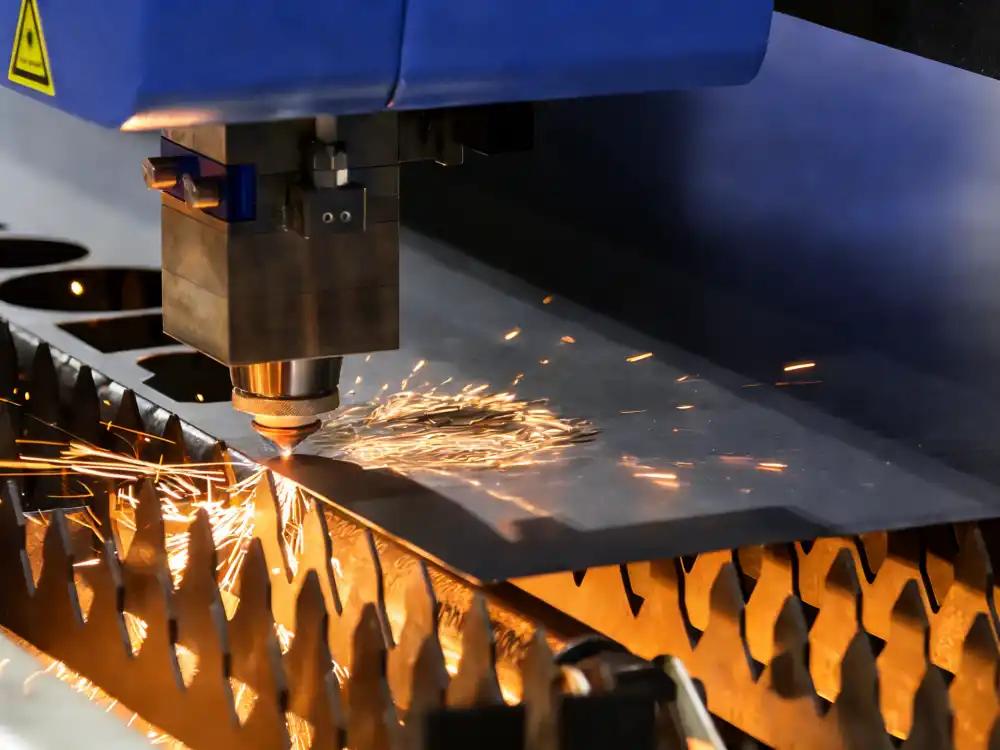

La fabrication de tôle est un processus de fabrication de précision qui transforme des tôles plates en pièces fonctionnelles et en boîtiers par découpe, pliage et assemblage. Il permet un prototypage rapide, une répétabilité élevée et une production évolutive, ce qui le rend idéal pour tout, des boîtiers électroniques aux cadres industriels.
AVANTAGES
Du prototype aux séries en grand volume, notre processus intégré, soutenu par une analyse de conception numérique, une découpe laser de précision et un pliage CNC, garantit une qualité constante, des tolérances serrées et des délais de livraison plus courts. Nous vous aidons à évoluer efficacement sans sacrifier la fiabilité ou le contrôle des coûts.
Nous prenons en charge des conceptions complexes avec une large gamme de matériaux, de jauges et de finitions, y compris le revêtement en poudre et l'anodisation. Notre équipe d'ingénierie guide la sélection des matériaux et des processus pour répondre aux exigences de solidité, de résistance à la corrosion et d'esthétique dans les applications automobiles, aérospatiales, électroniques et industrielles.
Notre plateforme de fabrication intégrée est conçue pour éliminer les retards dans la chaîne d’approvisionnement et les variations de qualité. Nous fournissons une source unique et responsable pour vos pièces de tôlerie, du prototype à la production, garantissant précision, fiabilité et délais d'exécution prévisibles pour vos projets les plus critiques.

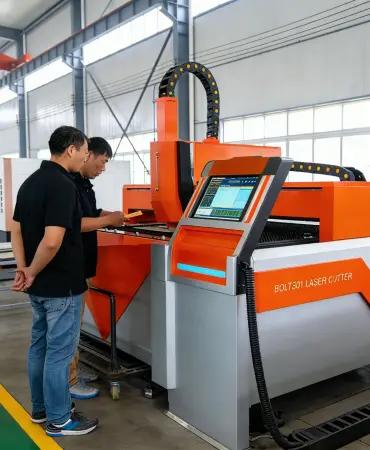

Réalisez des coupes précises et sans bavures avec nos systèmes laser à fibre. Obtenez des géométries complexes et des tolérances serrées essentielles pour former des pièces précises, réduisant ainsi le traitement secondaire et accélérant le calendrier de votre projet.

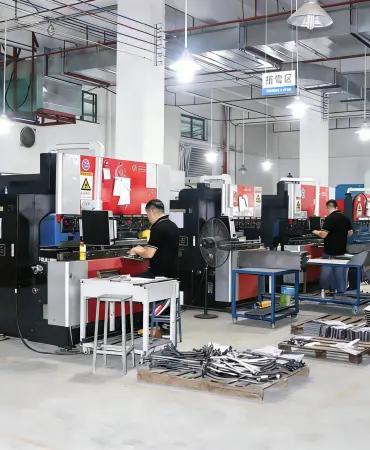

Formez des angles cohérents et précis avec nos presses plieuses CNC. Créez des composants structurels robustes avec une précision reproductible, garantissant un ajustement et un assemblage parfaits pour vos boîtiers et cadres.

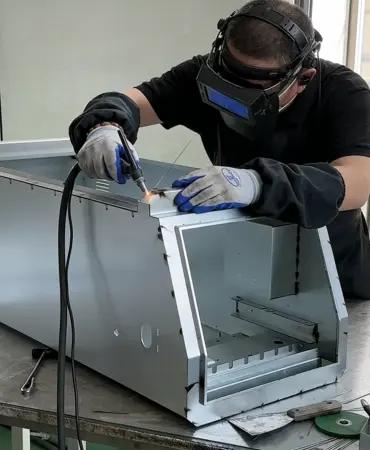

Réalisez des joints solides et fiables grâce à nos techniques de soudage avancées. Garantissez l’intégrité structurelle et la durabilité de vos assemblages, soutenues par des processus de qualité contrôlée et une exécution qualifiée.
Augmentez le débit et réduisez les coûts pour les pièces nécessitant beaucoup de trous. Nos poinçonneuses à tourelle produisent des trous et des formes propres et sans bavures avec rapidité et précision, réduisant ainsi les temps de cycle et simplifiant l'assemblage dans les productions à grand volume.
Assemblez des métaux différents ou préfinis sans chaleur ni distorsion. Nos systèmes de rivetage automatisés créent des assemblages fiables et résistants aux vibrations plus rapidement et de manière plus économique que le soudage, idéaux pour l'électronique, les boîtiers et les machines.
Produisez des pièces en grand volume avec une excellente répétabilité grâce à nos solutions d’emboutissage. Idéal pour créer efficacement des composants identiques tout en conservant la stabilité dimensionnelle et la rentabilité.
Toutes les pièces de fabrication de tôle présentées sont des conceptions originales de LS Manufacturing et sont autorisées à être visionnées par le public.
Éliminez les retards et les incohérences des fournisseurs fragmentés. LS Manufacturing fournit une solution entièrement intégrée, depuis la découpe laser avancée et le formage CNC jusqu'au soudage et à la finition experts, fournissant des pièces de tôlerie durables et précises qui accélèrent votre calendrier et garantissent une qualité constante du prototype à la production en grand volume.
La sélection du mauvais matériau entraîne des défaillances de pièces, des dépassements de coûts et des retards dans les délais. LS Manufacturing fournit des solutions de matériaux techniques pour la fabrication de tôles, équilibrant les propriétés critiques telles que la résistance, la formabilité et la résistance à la corrosion. Nos experts analysent la géométrie, les tolérances et le volume de vos pièces pour recommander le métal optimal, garantissant performances, durabilité et valeur pour votre application spécifique.

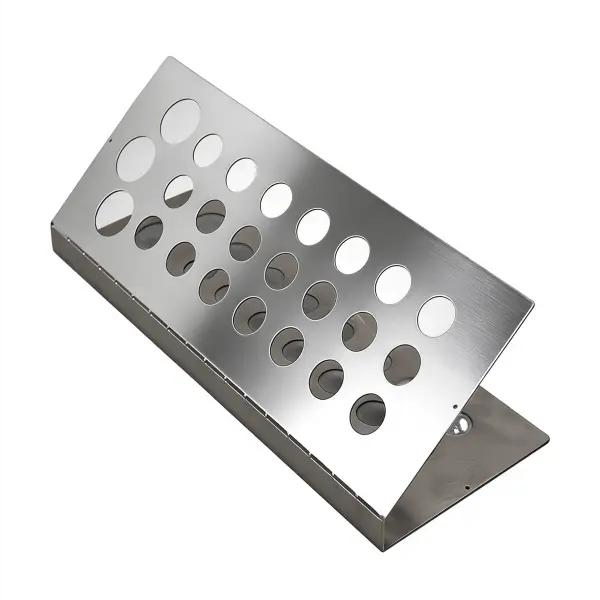

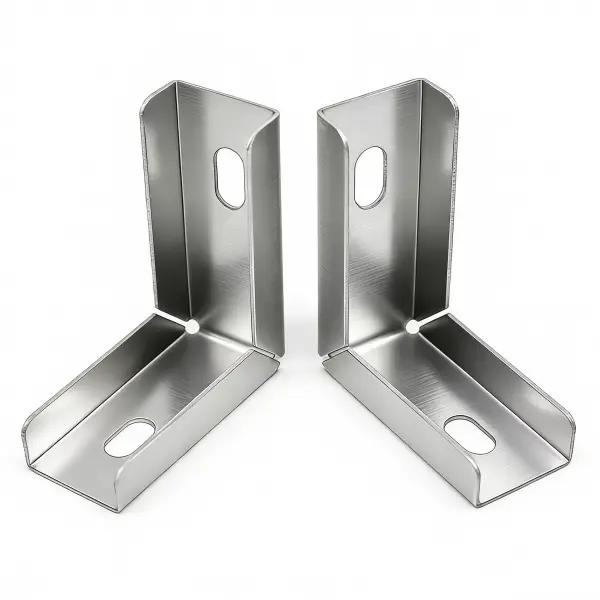

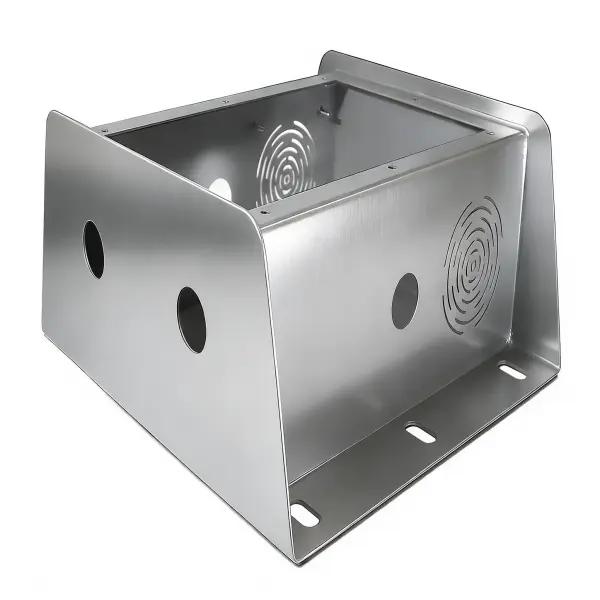

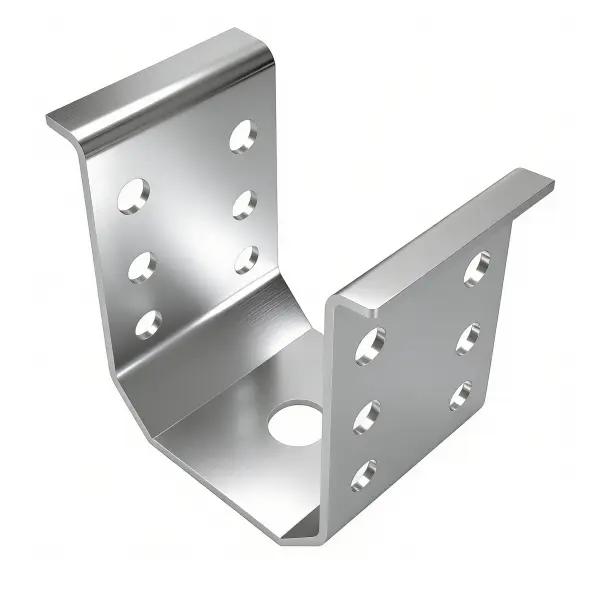

L'aluminium est léger, résistant à la corrosion et présente un excellent rapport résistance/poids, il est donc idéal pour l'aérospatiale, l'automobile et la construction. Il est également facile à usiner.
Obtenez des conseils d'experts sur les matériaux !
Téléchargez votre fichier CAOProtégez votre investissement et répondez aux exigences des applications. Nos finitions techniques résolvent les problèmes de corrosion, d’usure et de conformité, prolongeant la durée de vie des pièces et garantissant leurs performances. Pour des besoins spécialisés, sélectionnez « Finition personnalisée » et détaillez vos exigences pour une solution sur mesure.
Répondez aux besoins immédiats en matière de prototypage et de pièces fonctionnelles. Cette finition permet d'obtenir des pièces plus rapidement et au moindre coût, idéale pour les composants non cosmétiques où la rapidité de test et le budget sont essentiels.
Élimine la corrosion et l'usure des pièces en aluminium. Notre anodisation crée une couche protectrice dure qui prolonge considérablement la durée de vie des pièces et permet une esthétique durable et de couleur assortie.
Obtenez une apparence impeccable et brillante. Ce processus élimine les micro-imperfections, améliorant ainsi la réflectivité, la nettoyabilité et l'attrait visuel haut de gamme pour les composants grand public et architecturaux.
Créez une surface uniforme et mate et préparez-vous au revêtement. Ce processus nettoie, ébavure et texture efficacement les pièces, offrant une excellente adhérence aux peintures et une finition non réfléchissante cohérente.
Dissimulez l’usure quotidienne et les empreintes digitales. La texture satinée directionnelle minimise la visibilité des rayures, offrant une surface tactile sophistiquée qui résiste au marquage.
Appliquez un bouclier protecteur durable, vibrant et uniforme. Cette épaisse couche thermodurcie offre une résistance exceptionnelle aux chocs, aux UV et aux produits chimiques dans une large gamme de couleurs et de textures.
Améliorez les propriétés de surface avec une couche métallique liée. Ajoutez de la dureté, de la résistance à la corrosion, de la conductivité ou une finition décorative en chrome, nickel ou zinc aux matériaux de base.
Améliore la résistance à la corrosion et l’absorption de la lumière sur l’acier. Ce revêtement de conversion ajoute une finition sombre et attrayante avec un changement dimensionnel minimal, idéal pour les outils et les composants mécaniques.
Restaurer et maximiser la résistance innée à la corrosion de l’acier inoxydable. Ce processus chimique élimine le fer libre, empêchant ainsi la rouille de surface et garantissant des performances à long terme dans des environnements exigeants.
Acier inoxydable lisse, ébavuré et ultra propre. Ce processus avancé polit à un niveau microscopique, améliorant la résistance à la corrosion et créant une surface brillante, hygiénique et de qualité supérieure.
Protégez l’aluminium avec un apprêt conducteur supérieur. Ce revêtement offre une excellente résistance à la corrosion et améliore considérablement l’adhérence de la peinture, essentielle pour les applications aérospatiales et automobiles.
Protégez l’acier de construction contre la corrosion sévère à long terme. L'épaisse couche de zinc collée offre une protection cathodique sacrificielle, garantissant des décennies de service en environnement extérieur et industriel.
Résolvez les besoins urgents de validation. Obtenez des pièces de précision en seulement 2 jours ouvrables sans minimum de commande, ce qui évite des modifications tardives coûteuses et accélère votre mise sur le marché.
Passez du prototype au marché sans interruption de la chaîne d’approvisionnement. Notre production flexible garantit une qualité constante et des délais de livraison fiables pour les séries pilotes, éliminant ainsi la fragmentation au fur et à mesure de votre montée en puissance.
Réalisez des économies d’échelle grâce à une production de bout en bout. Nous livrons des assemblages en grand volume avec une logistique gérée, réduisant ainsi le coût total et simplifiant votre chaîne d'approvisionnement.
Éliminez les problèmes d’assemblage et les risques liés à la qualité grâce à des tolérances conçues pour la fiabilité. Nous garantissons la précision non pas par des réclamations, mais par des équipements certifiés, un contrôle de processus qualifié et une validation selon laquelle chaque pièce répond aux spécifications, transformant ainsi la cohérence d'un espoir en un résultat livré.
Tolérances | Spécifications |
|---|---|
Tolérances générales | Métaux : ISO 2768-m (moyen) |
Fonction de coupe | ±0,1 mm (0,0039") – Assure un ajustement et un assemblage parfaits. |
Angle de courbure | ±0,5° – Garantit la précision dimensionnelle des boîtiers et des supports. |
Plier au bord | ±0,15 mm (0,0059") – Résout les problèmes d'alignement dans les assemblages en plusieurs parties. |
Trou à plier | ±0,2 mm (0,0079") – Maintient la fonctionnalité des composants montés. |
Toutes les dimensions critiques sont vérifiées avec des instruments calibrés et documentées pour la traçabilité dans le rapport qualité de votre projet.
Concevez vos pièces pour une fabrication transparente. Nos directives de conception sont conçues pour éviter les problèmes de fabrication courants, réduire les coûts et accélérer votre mise sur le marché. Le respect de ces paramètres garantit des pièces non seulement fabriquables, mais également robustes, fiables et livrées dans les délais.
| Caractéristique | Valeur de conception recommandée (MT = épaisseur du matériau) | Avantage et considération de base |
|---|---|---|
| Rayon de courbure minimum | 1×MT | Empêche la fissuration du matériau. Les matériaux plus souples (par exemple, 5052 Al) peuvent aller jusqu'à 0,5 × MT ; les plus durs (par exemple, l'acier inoxydable) peuvent nécessiter ≥2 × MT. |
| Distance trou-bord | ≥2×MT | Empêche l'arrachement ou la déformation des bords lors du poinçonnage ou de la découpe laser, garantissant ainsi l'intégrité de la pièce. |
| Distance trou à trou | ≥2,5×MT | Maintient la résistance structurelle entre les trous. Augmentez jusqu'à ≥6×MT pour les modèles à haute densité ou les charges lourdes. |
| Distance entre le coude et le trou | ≥2,5×MT | Empêche la déformation des trous lors du pliage. Pour les trous taraudés ou critiques, augmenter à ≥4×MT. |
| Distance fraisure-bord | ≥3×MT | Garantit l'intégrité du matériau autour de la fraise, évitant ainsi toute rupture et garantissant une assise affleurante des fixations. |
| Largeur minimale de la bride | 4 × MT (ou 6 mm) | Permet un pliage fiable. Fournit une adhérence suffisante pour que la matrice de la presse plieuse forme un pli cohérent et précis. |
| Largeur de l'encoche de soulagement | ≥1×MT | Élimine les contraintes matérielles et les déchirures aux intersections intérieures des virages, nécessaires pour les virages perpendiculaires se rencontrant dans un coin. |
| Rayon de congé de coin | ≥0,5×MT | Améliore la fabricabilité et la répartition des contraintes. Un rayon est fortement préféré à un coin pointu pour la plupart des matériaux. |

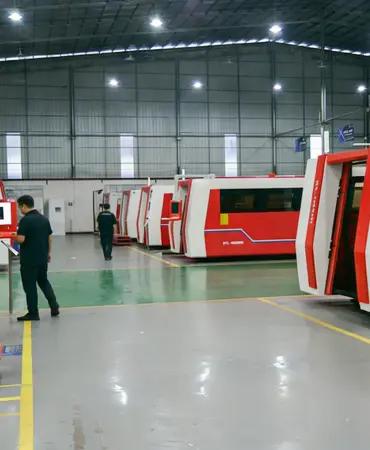

Chez LS Manufacturing, nous proposons des solutions de fabrication de tôlerie de précision conçues pour la fiabilité. Nous éliminons l'incertitude liée à la qualité et au calendrier en intégrant un contrôle strict des processus à chaque étape, de votre conception initiale à la production à grande échelle.
Notre engagement commence par un principe : votre succès dépend de pièces qui s'adaptent, fonctionnent et arrivent à temps. Nous consacrons du temps à comprendre votre application, en fournissant des commentaires DFM basés sur les données pour réduire les risques liés à votre conception, optimiser les coûts et éviter les retards.
Nos capacités de fabrication sont conçues pour obtenir des résultats : découpe laser, pliage de précision, poinçonnage, soudage, estampage et rivetage. Cette approche intégrée est vérifiée par une suite complète de métrologie, comprenant des MMT, des comparateurs optiques et des analyseurs de matériaux, garantissant que chaque composant répond exactement à vos spécifications.
Avec des systèmes certifiés et une concentration sur l'exécution, nous sommes votre partenaire pour des pièces de tôlerie de haute intégrité qui fonctionnent comme promis.

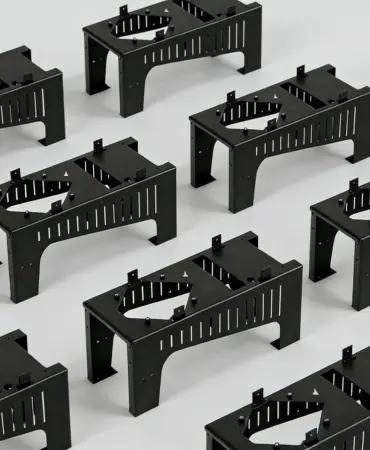

Nos services de fabrication de tôlerie de précision fabriquent des composants personnalisés et hautes performances pour diverses applications industrielles. Des machines industrielles aux systèmes électroniques et automobiles avancés, nous proposons des solutions qui allient intégrité structurelle et précision de conception.
/01
Nous livrons des pièces en tôle parfaitement ajustées et fonctionnant de manière fiable. Notre processus, soutenu par des équipements de pointe et un système de qualité certifié, garantit que les tolérances critiques (jusqu'à ± 0,1 mm) sont respectées pour vos applications les plus exigeantes.
/02
Compressez votre cycle de développement. Nous fournissons des délais de livraison parmi les meilleurs du secteur, avec des pièces en seulement 2 jours, grâce à une capacité élevée et des flux de travail rationalisés pour maintenir votre projet dans les délais et en avance sur la concurrence.
/03
Résolvez les problèmes de conception et de fabricabilité avant qu’ils ne deviennent coûteux. Nos ingénieurs fournissent une analyse DFM experte et une assistance en temps réel, optimisant votre conception en termes de performances, de coûts et d'une production transparente.
Prêt à obtenir un devis précis ?
Commencez votre projet maintenantNous travaillons généralement avec une épaisseur de 0,5 mm à 6,0 mm pour une formabilité optimale, mais traitons des matériaux jusqu'à 12 mm pour des applications spécialisées. Notre équipe vous recommandera la jauge idéale en fonction de vos exigences fonctionnelles et de vos objectifs de coûts.
Les projets standards sont expédiés sous 5 à 10 jours ouvrables. Nous proposons un service accéléré en 2 à 3 jours pour les prototypes urgents, et la production en grand volume nécessite généralement 2 à 4 semaines en fonction de la quantité commandée et des exigences de finition.
Nous proposons des solutions de finition complètes, notamment le revêtement en poudre (mat/brillant/texturé), l'anodisation (type II/III), le placage (zinc, nickel), le brossage, le polissage et les couleurs personnalisées pour répondre aux besoins esthétiques, de résistance à la corrosion et fonctionnels.
Oui, nous prenons en charge des quantités allant de prototypes uniques à plus de 10 000 séries de production. Notre approche de fabrication flexible garantit une qualité constante et une évolution transparente du concept initial à la fabrication en volume complet.
Absolument. Nos ingénieurs proposent une analyse DFM gratuite pour optimiser les rayons de courbure, le placement des trous, la sélection des matériaux et la conception globale pour la fabricabilité, réduisant ainsi les coûts et améliorant l'efficacité de la production.
La découpe laser offre une précision supérieure (± 0,1 mm) pour les géométries complexes, crée un minimum de zones affectées par la chaleur, ne nécessite aucun outil et produit des bords nets et sans bavures, idéal pour les prototypes et les séries de production.
Nous maintenons régulièrement ±0,15 mm sur les caractéristiques critiques, avec des tolérances de flexion standard de ±0,5°. Des tolérances plus strictes sont possibles grâce à l'optimisation des processus et sont examinées lors de notre analyse DFM.
Nos capacités incluent le pliage multi-axes, le poinçonnage CNC, la découpe laser et le soudage de pièces complexes. Nous produisons régulièrement des composants avec des pliages, des gaufrages, des fraisages et des assemblages soudés complexes.
Les facteurs de tarification incluent le type/quantité de matériaux, la complexité des pièces, les opérations secondaires (soudage, finition) et le volume des commandes. Nous fournissons des devis transparents avec des ventilations par article pour les opportunités d'optimisation des coûts.
Nous acceptons tous les principaux formats 2D/3D, notamment les fichiers DWG, DXF, STEP, IGES et SolidWorks. Notre équipe peut travailler à partir de croquis, d’échantillons ou de données CAO, selon ce dont vous disposez.
