金属鋳造は、設備製造業の発展において不可欠かつ重要な工程です。製造コストが低く、工程の柔軟性が高いことから、広く用いられている製造方法です。複雑な形状や大型の鋳造品も製造可能で、機械製造において大きな割合を占めています。では、金属鋳造はどのような産業で重要な役割を果たしているのでしょうか？今回は、Longshengチームがその答えを探ります。さあ、始めましょう！
金属鋳造とは何ですか？
金属鋳造とは、溶融金属を型に流し込んで立体的な金属部品を成形する製造工程である。型には所望の形状の空洞があり、溶融金属が冷却されて凝固し、部品が形成される。
「鋳造」という言葉は、鋳造プロセスによって作られた部品も指します。このプロセス自体は6000年前に遡ります。歴史的に、鋳造プロセスは、他の製造プロセスでは製造が困難または高コストとなるような、複雑で大型の部品を製造するために用いられてきました。
鋳造は、例えばCNC加工に比べてコスト効率が良く、工程も簡便なため、複雑な形状の製品を作る際の第一選択肢となっています。しかし、鋳造は納期が短く生産量も多いため、単純な形状の製品にも広く用いられています。今日では、鋳造製品の使用は非常に広範に及んでおり、どのような環境においても鋳造製品の使用を避けることはできません。鋳造金属製品の例としては、エンジンブロック、消火栓、電気モーター、工具、信号機、マンホール、パイプ、バルブ、各種継手などが挙げられます。

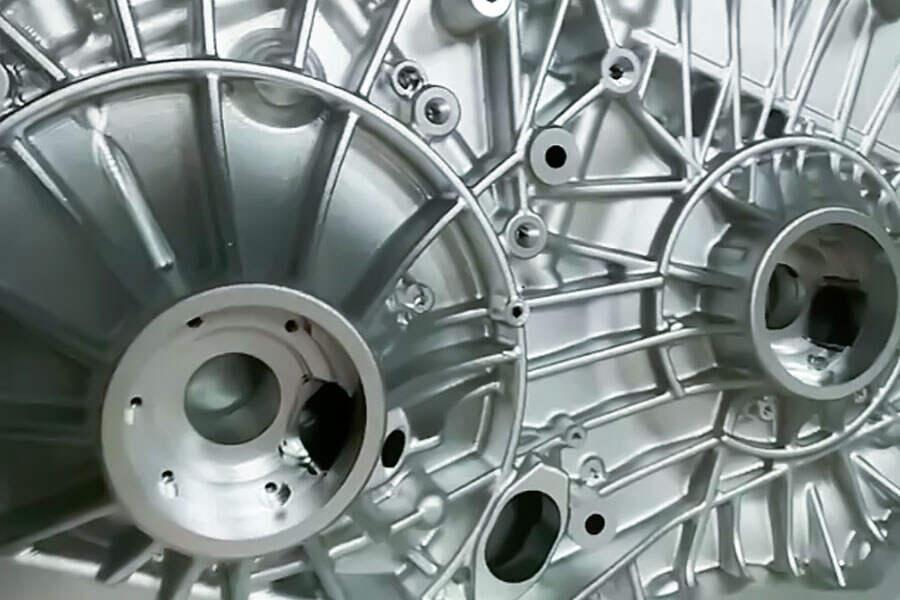

金属鋳造の主な用途は何ですか？
重要な製造プロセスである金属鋳造は、多くの産業で広く利用されています。以下に、さまざまな分野における金属鋳造の主な用途を示します。
1. 自動車産業
自動車産業において、金属鋳造は不可欠な役割を担っています。自動車産業は材料に対してより高い品質と性能を要求しており、そのため金属鋳造の利用がますます増えています。例えば、エンジンブロック、ブレーキディスク、ギアなどの主要部品は、金属鋳造技術を用いて製造されることが多くなっています。さらに、自動車部品は特殊な構造部品でもあります。ギアボックスハウジング、ステアリングコラム、バンパーなどの部品は、いずれも複雑な形状をしています。これらの部品には、高い強度と耐摩耗性だけでなく、優れた放熱性と精密な寸法精度も求められます。従来の方法ではこれらの特性を保証することはできないため、これらの目標を達成するには高度な金属鋳造プロセスを用いる必要があります。金属鋳造技術を用いることで、これらの基準を満たし、自動車部品の高品質と卓越した性能を保証することができます。
2. 航空宇宙および防衛
航空宇宙・防衛分野では、航空機エンジン部品やミサイル部品など、複雑な形状を持つ部品の製造に金属鋳造技術が用いられています。これらの部品には、コンプレッサーローター、タービンブレード、ロケットエンジンノズル、燃焼室、高圧容器などが含まれます。これらの部品は、極めて高い温度と圧力に耐えるだけでなく、極めて高い精度と信頼性も求められます。金属鋳造品には多数の気孔、収縮空洞、亀裂が存在するため、その機械的特性は従来の金属材料とは大きく異なり、高性能構造材料の製造における主要な障害の一つとなっています。金属鋳造技術は、航空宇宙・防衛産業の厳しい材料特性、重量管理、安全性基準を満たす、高品質かつ高精度の鋳造品を製造する能力を備えています。
3. 建設業界
建設分野では、配管継手、バルブ、建築用ブラケットなどの鋳造部品の製造に金属鋳造法が広く用いられています。これには、鋳鉄部品、鋳鉄管、鋼鋳物、その他の金属鋳物が含まれます。これらの鋳物には、十分な機械的強度と長期耐久性だけでなく、優れた耐食性と密閉性も求められます。これらの要件を満たすためには、金属鋳造プロセスを改善・最適化する必要があります。金属鋳造技術は、これらの基準を満たす鋳物を製造する能力を備えており、建設機械の安全かつ信頼性の高い稼働を保証します。
4. 医療およびヘルスケアへの応用
医療・ヘルスケア分野では、整形外科用インプラントなどの特注金属鋳造品の製造に金属鋳造技術が用いられています。これらのインプラントは患者の骨や組織にしっかりと固定される必要があり、優れた生体適合性と耐腐食性が求められます。金属鋳造技術を用いることで、医療・ヘルスケア分野の材料性能と安全性の要件を満たす、高精度かつ高品質な鋳造品を製造することが可能です。
5. 電子製品および消費財
電子機器および民生品業界では、金属鋳造技術を用いて、熱伝導性と耐熱性に優れた筐体や部品を製造しています。消費者の製品性能と外観に対する要求が高まるにつれ、金属鋳造技術は、優れた放熱性能、美しい外観、そして耐久性を備えた製品を提供できるようになりました。例えば、スマートフォンやタブレットなどの電子機器の筐体やヒートシンクは、金属鋳造技術を用いて製造されることがよくあります。
6. 美術作品と彫刻
金属鋳造は芸術創作においても重要な役割を果たしています。芸術家は、ロストワックス法などの工程を経て、デザインされた彫刻の原型をブロンズ、真鍮、その他の金属作品へと変換するためにこの技術を用います。これらの作品は高い芸術的価値を持つだけでなく、長期保存が可能で、文化遺産の重要な担い手となります。さらに、金属鋳造はメダルや記念硬貨の製作にも用いられています。精緻な鋳造技術によって、これらの品々は独特の質感と歴史的意義を持つようになります。
金属鋳造のメリットとデメリットは何ですか？
長い歴史を持つ金属成形プロセスである鋳造は、現代の製造業において重要な役割を果たしています。複雑な形状と精密な寸法を持つ金属部品を製造できるだけでなく、材料利用率が高く、コスト効率にも優れています。しかし、鋳造には固有の課題や限界も存在します。
金属鋳造の利点
- 金属鋳造プロセスは、箱やシリンダーブロックなど、複雑な形状、特に複雑な内部空洞を持つワークピースを製造することができる。
- 幅広い適応能力。
- 金属鋳造プロセスでは、低コストの鉄鋼スクラップ、粉砕残渣などを利用でき、鋳造設備も比較的低コストである。
- 金属鋳造品の場合、サイズや重量にはほとんど制限がない。
- 鋳造品の形状とサイズは、加工対象物と非常に近い。そのため、金属鋳造プロセスは、その後の機械加工の量を減らし、金属材料を節約する。
金属鋳造の欠点
- 比較的複雑な製造工程が必要となるため、鋳造工程を完全に制御することはより困難になる。
- 鋳造品は鋳造欠陥が生じやすい。
- 寸法の一貫性と精度が比較的低い。
- 同サイズ・同形状の鍛造品と比較すると、鋳造品は本来の品質が劣り、耐荷重能力も鍛造品より低い。
- 高温、粉塵、高負荷といった劣悪な労働環境。
様々な用途における異なる鋳造技術の比較
鋳造技術にはそれぞれ独自の特性があり、製品用途にも適しています。以下に、砂型鋳造とダイカスト、精密鋳造と遠心鋳造の比較を示します。
1.砂型鋳造
砂型鋳造は、鉄系金属合金であろうと非鉄金属合金であろうと、あらゆる金属合金の鋳造に使用できる汎用性の高い鋳造プロセスです。自動車用金属鋳造部品（エンジンブロック、シリンダーヘッド、クランクシャフトなど）をはじめとする産業分野での大量生産に広く用いられています。
この製法では、天然結合砂や合成砂などのシリコン系材料で作られた型を用いて、滑らかな型表面を形成します。型表面は上型（上部）と下型（下部）の2つの部分から構成されています。注ぎ口から溶融金属を型に注ぎ込み、そこで金属が固化して最終形状を形成します。最後に、余分な金属をトリミングして、鋳造された最終製品が完成します。
2. キャスティング
砂型鋳造では融点の高い合金を溶かすことができますが、ダイカストでは融点の低い金属を成形できます。固体から高温の溶融液に変化させた材料を、硬化鋼製の長寿命ダイカスト金型に射出します。これらの金型は、キャビティ、コア、そして場合によってはインサートで構成されています。プラスチック射出成形とは異なり、鋳造後に側面を機械加工する方が、側面加工を行うよりも容易な場合があります。ダイカストの歴史は19世紀に遡ります。
製造業界に登場して以来、2種類のプログラムが開発されてきました。1つ目はホットチャンバー方式で、機械内部に内蔵された炉で材料を溶融します。2つ目はコールドチャンバー方式で、別の炉で材料を溶融し、溶融した材料を射出チャンバーに送り込みます。ダイカストは、航空宇宙部品や自動車部品、玩具、家具、電子機器などの大量生産に活用できます。ダイカストはLongshengのコアサービスとして提供され、即時見積もりエンジンで見積もりを作成できます。
3.砂型鋳造とダイカストの比較
1.起動時間
まず、これらの工程の開始時間は大きく異なる可能性があります。砂型は、必要なパターンが既に手元にあれば非常に迅速に作成できます。しかし、ダイカスト用の鋼製金型は、設計、機械加工、試験、装置への取り付けが必要となるため、より時間がかかり、非常に時間がかかる場合があります。
ダイカストに必要な設備や機械は、砂型鋳造に比べて初期費用がはるかに高額になる。ダイカスト設備への投資は、一般的に大量生産の場合にのみ採算が取れる。
2.表面仕上げ
砂型鋳造とダイカストのもう一つの違いは、これらの方法で製造された鋳造品の表面仕上げです。砂型鋳造では、圧縮された砂が鋳造品にその質感を刻み込むため、部品の表面が粗くなります。特殊な砂やその他の対策によって粗さを軽減することは可能ですが、追加コストがかかります。一方、ダイカスト製品は、金型の内壁の滑らかさと金型への充填圧力の両方によって、非常に高品質な表面仕上げを実現しています。なお、ダイカスト部品には、必要に応じてデザインされた質感を加えることも可能です。
3.部品の複雑さ
どちらの方法も複雑な形状の部品を製造できますが、このような鋳造にはダイカストが好まれることが多いです。溶融アルミニウムを圧力注入することで、ダイカストでは非常に薄い壁の部品を作ることができます。また、圧力注入により、砂型鋳造に比べて鋳造部品の寸法精度が向上します。
1.インベストメント鋳造
ロストワックス鋳造とも呼ばれるインベストメント鋳造は、使い捨てのワックス型にセラミック材料をコーティングし、それを固めて鋳造品の形状にする鋳造方法です。この鋳造プロセスの最初のステップは、通常ワックスまたはプラスチックで作られたワックス型を作成することです。このプロセスでは精密な測定が必要となるため、試行錯誤を繰り返す必要があり、インベストメント鋳造は高価な製造プロセスとなります。ワックスを型に流し込み、慎重に取り除いた後、接着剤または耐火材料でコーティングして厚いシェルを形成します。さらに、複数のモデルをメインゲートに組み立てます。シェルが固まったら、モデルをひっくり返してオーブンで加熱し、ワックスを取り除きます。溶融金属を残ったシェルに流し込み、ワックス型の形状に固めます。最後に、耐火シェルを割って完成した鋳造品を取り出します。この鋳造プロセスは、発電、自動車、航空宇宙部品の製造によく用いられます。
2.遠心鋳造
遠心鋳造（スピン鋳造とも呼ばれる）は、遠心力を利用して円筒形の部品を工業的に製造するプロセスです。このタイプの金属鋳造では、予熱された回転鋳型に溶融金属を流し込みます。遠心力によって、鋳型内の溶融金属が高圧下で均一に分散されます。
遠心鋳造には、真遠心鋳造、半遠心鋳造、垂直遠心鋳造の3種類があります。半遠心鋳造は、ゲートを使用して鋳型を完全に満たす点で真遠心鋳造とは異なります。一方、真遠心鋳造では、連続回転により溶融金属が鋳型の側面に付着します。対照的に、垂直遠心鋳造は、その名の通り、真遠心鋳造と同じプロセスに従い、方向性のある成形を行います。
一般的に、遠心鋳造では円筒形に似た回転形状の部品が製造されます。特に、ベアリング、クラッチプレート、ピストンリング、シリンダーライナーなどの部品に適しています。また、鋳型の中心に金属を流し込むことで、気孔、収縮、気泡などの欠陥を低減できます。ただし、すべての種類の金属合金に適用できるわけではありません。
インベストメント鋳造と遠心鋳造の比較
| 特徴 | インベストメント鋳造 | 遠心鋳造 |
| プロセスと精度 |
高い精度で知られ、複雑な形状や細部まで精巧に表現するのに適しています。ワックスモデルとセラミック型を作成する工程を経て、高精度な加工が可能になります。 |
円筒形の部品に適しており、回転力を利用して均一性を実現します。形状の複雑さへの対応力は劣ります。 |
| 素材と品質 | 様々な素材に対応し、各種合金に適しています。高温などの過酷な条件下で使用される部品に最適です。 | 材料の完全性が高く、不純物が除去された部品を製造し、高密度で高品質な金属を生み出す。 |
| アプリケーション |
航空宇宙、自動車、医療機器分野において、タービンブレード、ギアボックス、手術器具などの複雑で精密な部品に使用されます。 |
自動車、船舶、機械分野で使用されるパイプ、ベアリング、ブッシングなどの大型円筒形部品の製造によく用いられる。 |
| コストと効率 | 複雑な工程のため、コストと時間がかかる場合があるが、少量生産や高精度が求められる部品には費用対効果が高い。 | 円筒形部品の大規模生産において、より迅速かつ費用対効果が高く、材料効率も向上する。 |
| 柔軟性と制限 | 部品設計の柔軟性は向上するものの、工程が増えるため、複雑さが増し、生産時間も長くなる。 | 対称形状に限定されるものの、単純な工程で大型部品を効率的に製造できる。 |
金属鋳造にはどのような材料と型が使用されますか？
使用する材料は鋳造の種類によって異なりますが、これらの鋳造方法を用いる際に最も一般的に使用される材料は以下のとおりです。
- 金属：特定の鋳造方法は、鉄、アルミニウム、銅、亜鉛など、溶解したい金属に合わせて調整できます。
- 合金：青銅や真鍮など、さまざまな合金を溶解し、砂型鋳造または金属鋳型を用いて鋳造することができる。
- セラミックス：これらの材料は陶芸用途で一般的に使用され、粘土や磁器などが含まれます。
- プラスチック：これらの曲げやすい素材は、鋳造によって成形することもできます。
- 複合材料：樹脂と繊維の混合物やその他の複合材料も、鋳造プロセスで使用できる適切な選択肢の一つです。
- ゴム：弾力性と柔軟性が求められる部品には、ゴムを鋳造に用いることができます。
- ガラス：美術品や薄肉製品が必要な場合は、特定の鋳造プロセスにガラスを組み込むことができます。
- コンクリート：これは、建築製品や装飾用鋳造品の製造においてよく用いられる素材です。
よくある質問
1. 金属鋳造の産業における主な用途は何ですか？
金属鋳造は産業界で幅広い用途があります。例えば、機械製造では、歯車、ベアリング、ボックスなど、さまざまな形状やサイズの機械部品の製造に金属鋳造が用いられます。自動車産業では、鋳造は重要な位置を占めており、エンジンブロック、シリンダーヘッド、クランクシャフト、トランスミッションなどの主要部品の製造に使用されています。航空宇宙分野では、鋳造技術は、エンジンブレード、タービン、ケーシングなどの高性能・高精度部品の製造に用いられています。造船業では、船体の強度と耐久性を確保するために、船体構造部品やエンジン部品などの製造に鋳造が用いられています。電力産業では、発電機の固定子、回転子、変圧器のコアなどの主要部品の製造に鋳造が用いられています。
2. 一般的に鋳造される金属の種類は何ですか？
鋳造工程で一般的に使用される金属の種類には、次のものがあります。鋳鉄：鋳鉄は鋳造で最も一般的に使用される材料の 1 つです。鋳型特性と機械的特性が優れており、さまざまな構造部品や機械部品の製造に使用できます。鋳鋼：鋳鋼は強度と靭性が高く、橋梁や建築部材など、重荷重や衝撃に耐える部品の製造に適しています。非鉄金属合金：アルミニウム合金、銅合金、マグネシウム合金などが含まれます。これらの合金は鋳造特性と物理的特性が優れており、さまざまな精密部品や薄肉部品の製造に使用できます。
3.砂型鋳造は他の鋳造方法とどのように異なりますか？
他の鋳造方法と比較すると、砂型鋳造には次のような違いがあります。金型材料：砂型鋳造では砂を金型材料として使用しますが、金属金型鋳造や精密鋳造などの他の鋳造方法では、金属やセラミックなどの材料を金型として使用します。プロセス特性：砂型鋳造プロセスは柔軟性があり、さまざまな形状やサイズの部品の製造に適しています。他の鋳造方法では、金型の形状やサイズによって制限される場合があります。コスト：砂は金型材料として容易に入手でき、再利用できるため、砂型鋳造のコストは比較的低くなっています。他の鋳造方法では、金型コストが高くなる場合があります。適用範囲：砂型鋳造は、大量の部品を製造するのに適していますが、他の鋳造方法は、高精度で少量生産の部品を製造するのに適している場合があります。
4. 製造において鋳造を用いる利点は何ですか？
金属鋳造の主な利点は、複雑な形状、特に箱や円筒などの複雑な内部空洞を持つワークピースを製造できることです。また、幅広い適用範囲を持ち、低コストの鉄くずや切削くずなどを利用できる上、鋳造設備も比較的低コストです。鋳造ワークピースのサイズや重量にはほとんど制限がなく、鋳造品の形状や寸法はワークピースとほぼ一致します。そのため、金属鋳造プロセスは後加工の作業量を減らし、金属材料の節約にもつながります。
まとめ
金属鋳造は、自動車産業、航空宇宙・防衛産業、建設業、医療・ヘルスケア分野、電子機器・消費財、美術・彫刻など、幅広い分野で重要な役割を果たしています。つまり、古くから存在し、常に革新を続ける金属鋳造は、現代の製造業において中心的な位置を占めるだけでなく、科学技術の進歩と産業の高度化を促進する上で、かけがえのない役割を担っています。材料科学、コンピュータシミュレーション技術、自動化技術の発展に伴い、金属鋳造技術は、より高精度、より高効率、そしてより環境に優しい方向へと進化を続けています。
