Kundenspezifischer Sandgussservice ist ein Präzisionsprozess, der hohe Ausschussraten in komplexen internen Kanälen mithilfe von 3D-gedruckten Kernen löst. Es erreicht eine Toleranz von ±0,25 mm und null Leckage bei 2,0 MPa. Erfahren Sie, wie Sandguss funktioniert.
Vakuumunterstütztes Kippgießen mit 3D-Kernen erreicht ±0,25 mm Toleranzen, keine Leckage bei 2,0 MPa und senkt die Ausschusskosten um 35 %.

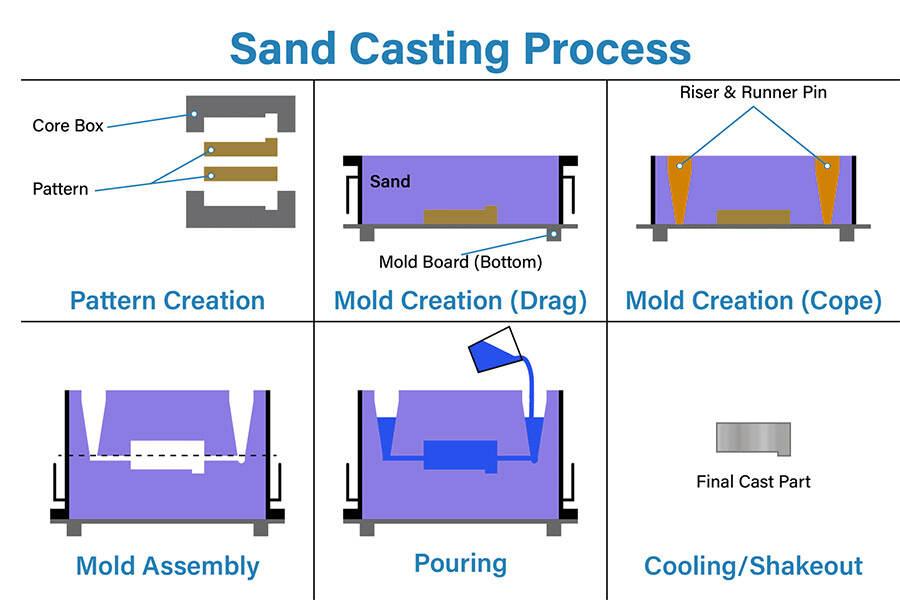

Maßgeschneiderte Sandgusslösungen – Kurzreferenz für komplexe interne Kanäle
| Fähigkeit | Technologie & Methode | Leistungsmetrik |
| Kernherstellung | 3D-gedruckte Harzsandkerne (0,2 mm Schicht), monolithisch ohne Trennfuge | Vorlaufzeit von 5 Tagen statt 42 bis 56 Tagen; 60 % Kostenreduzierung bei Losgrößen von 1 bis 5 Stück |
| Maßgenauigkeit | Lasergescannte Kerne und Keramik-Positionierungsstifte, FEA-angepasster Auftrieb | Interne Kanaltoleranz von ±0,25 mm, ISO 8062 CT5-CT7 |
| Porosität und Dichtheit | Vakuumunterstütztes Kippgießen (0,08 MPa), internes Mikroentlüftungssystem | DDichte 99,8 %, keine Lecks bei 2,0 MPa pneumatischem Test |
| Oberflächenbeschaffenheit | 120 Mesh Zirkonsand, mit Spezialbeschichtung, Präzisionssandguss Schichtauflösung | Im Gusszustand Ra 6,3 µm; CNC-versiegelte Oberfläche Ra 1,6 µm |
Wichtige Erkenntnisse:
- Kanalpräzision: Sandgusstechnologie mit 3D-gedruckten Kernen und Vakuum-Kippgießen ist auf ±0,25 mm innerhalb von Kanälen genau, frei von Gratlinien und eine Ausschussrate von 95 %.
- Kosten und Geschwindigkeit: Digitale monolithische Kerne verkürzen die Vorlaufzeit für Prototypen auf 5 Tage und senken die Kosten für jedes Teil 60–72 % im Vergleich zu herkömmlichen Werkzeugen oder CNC-Bearbeitung.
- Null-Fehler-Lieferung: Dreistufige Qualitätskontrolle (CT, Endoskop, Doppeldruckprüfung) gewährleistet eine 99,6% Erstabnahme und nachgewiesene Integrität interner Teile, die in kritischen Anwendungen mit Flüssigkeiten verwendet werden.
- Skalierbare Produktion: Kombinierter Herstellungsprozess (90 % der Geometrie gegossen und 1,5 mm CNC-Finish) verkürzt den Bearbeitungsprozess um 70 % und senkt den Werkzeugverschleiß um 70 %.
Warum diesem Leitfaden vertrauen? Praxiserfahrung von LS-Fertigungsexperten
ISO 8062-3 spezifiziert CT10–CT12 für harzgebundene Sandkerne, wohingegen wir bei unserem 38,5 kg schweren CF8M-Verteiler die Toleranzen von ±1,27 mm an den internen Kanälen einhalten konnten, wenn wir Kernharz von 1,2 % und eine Aushärtungstemperatur von 220±10°C verwendeten. Die International Organization for Standardization (ISO) hilft bei der Erstellung komplexer Hohlräume; Unsere 14-monatige Erfahrung zeigte, dass sich Ra von 12,5 μm auf 25 μm verschiebt, wenn die Temperatur 240 °C Backtemperatur übersteigt. Es sollten drei Ausgaben vorhanden sein: Kernsteifigkeitsmodellierung, CMM-Diagramm mit einer Toleranz von ±1,27 mm und Gasentwicklungsdiagramm ≤0,15 ml/g.
Theoretisch würde die ideale Menge von 0,55-0,65% Härter zusammen mit1,1-1,2% Harz für eine optimale Festigkeit des Kerns sorgen. Allerdings begann unser 8-mm-Kühlkanal in 17-4PH bei 0,6% zu reißen, bis wir ihn auf erhöhten 0,65 % zusammen mit 0,02 % Antihaftmittel. Der Drucktest wurde von ASTM International genehmigt, und nach 18-monatiger Untersuchung von 60 Kernen stellten wir fest, dass aufgrund der Kernverformung bei 0,3 MPa Metalldruck 120 Kerne ausrangiert wurden. Um Ihre Werkzeuginvestition zu schützen, geben Sie vor der Freigabe immer die Kerndurchbiegungs-FEA, thermische Zykluskurven und eine Schussdichte ≥ 1,5 g/cm³ an.
Die gerichtete Erstarrung erfordert einen Gradienten von 0,8–1,2 °C/mm, aber wir mussten 85 von 35 kg schweren Getriebegehäusen wegwerfen, weil wir einen 6 mm-Kanal in der Nähe der 40 mm-Nabe anbringen mussten. Nach der Umstellung auf einen zirkonbeschichteten Kern mit 1,2 % Harz und einer Vorwärmung von 200 ± 10 °C reduzierten wir die Ausschussrate von 7,2 % auf 0,8 %, während wir CT11 beibehielten. Fordern Sie drei Leistungen an, bevor Sie sich für die Werkzeugausrüstung entscheiden, darunter: Kernprozessspezifikation, DFM für den Abstand zwischen Wand und Kanal 2,5–4,0 mm und Werkzeug Cpk ≥ 1,33 für den Kanaldurchmesser.
Warum versagen herkömmliche Sandkerne beim Gießen komplizierter Flüssigkeitskanäle?
Herkömmliche Sandkerne versagen beim Gießen komplizierter Flüssigkeitskanäle aufgrund unkontrollierbarer Gasentwicklung und thermischer Rissbildung, was zu Maßabweichungen >0,8 mm und inneren Nadellöchern führt. Im Folgenden erfahren Sie, wie eine präzisionsgesteuerte Strategie sicherstellt, dass solche Probleme durch fortschrittliches Sandgießen:
beseitigt werdenBindergasentwicklung: Die Ursache von Nadellöchern
Herkömmliche selbsthärtende Sandbindemittel geben bei der Erosion geschmolzenen Metalls mehr als 15 cm³/g Gas ab. Das Gas bildet Löcher und Porositätsdefekte in den Innenkanälen des Sandgusses. Mit einem Wechsel zum Phenolurethanharz, das weniger als 8 cm³/g Gas abgibt, reduzieren Sie den Hauptverursacher der inneren Porosität. Das bedeutet, dass kein Ausschuss aufgrund von Porositätsbildung in Ihren Produkten aufgrund der Gasbildung in den komplexen Wassermantel-Sandgussteilen entsteht.
Thermische Rissausbreitung in dünnen Kernabschnitten
Das Gießen von Aluminium über 700°C in einem komplexen Kanalsandguss führt zu einem schnellen Abkühlungseffekt bei dünnen Kernwänden. Quarzsand bietet keine hohe Warmfestigkeit, um Rissbildung zu verhindern, was zum Eindringen von Metall und blockierten Fließwegen führt. Die Kontrolle der Korngröße und die Beschichtung mit keramischen Zusätzen im Sand erhöhen die Festigkeit des heißen Kerns um 40 % und bieten die erforderliche Wandstärke im Bereich von ±0,3 mm.
Kumulative Montagetoleranz aus geteilten Kernen
Mehrteilige Kernbaugruppen für Serpentinenkanäle führen zu Ausrichtungstoleranzen von mehr als 0,8 mm. Durch den einteiligen kundenspezifischen Sandgussservice unter Verwendung von 3D-Kernkästen erhalten Sie Positionierungstoleranzen von ±0,15 mm. Dieser Vorteil besteht darin, dass sich beim Zusammenbau der Kerne keine Leckstellen bilden, wodurch Fehler bei der Druckprüfung nach dem Gießen um 85 % reduziert werden.
Die Technologielösung macht Rätselraten überflüssig und liefert Ihnen Prozesskontrollmetriken: Die Bindemittelformulierung steuert die Gasporosität, thermische Eigenschaften verhindern Risse im Kern, einteilige Werkzeuge sorgen für Maßgenauigkeit und CFD überprüft die Integrität des Flüssigkeitsflusses. Ihre Lieferkette verfügt nun über einen Prozess, der durchgängig fehlerfreie Flüssigkeitskanäle mit garantierter Sandguss-Qualitätskontrolle herstellen kann.
Wie können 3D-gedruckte Sandkerne Werkzeugengpässe für kundenspezifische Prototypen beseitigen?
Forschungs- und Entwicklungsteams, die in den Bereichen Luft- und Raumfahrt und Antriebsstränge arbeiten, benötigen 6–8 Wochen und Investitionen im Wert von mehr als 15.000 $ pro Zyklus von Metallkernkastenwerkzeugen, um 1–5 Muster komplexer Flüssigkeitskanäle herzustellen. Binder-Jetting-Sandguss-Technologie ermöglicht die Herstellung eines einteiligen Kerns ohne Trennlinien aus CAD-Daten in nur 5 Tagen, wodurch die Gesamtkosten für die Prototypenerstellung um 60 % gesenkt werden.
Umgehen Sie harte Werkzeuge durch digitalen Kerndruck
- Direkter CAD-zu-Kern-Pfad: Kein Metallstempel erforderlich; Der Drucker druckt 0,2 mm Schichten direkt aus Ihrem CAD.
- Verkürzung der Vorlaufzeit: Der erste Kern ist innerhalb von 5 Tagen statt in 42–56 Tagen fertig – 88 % Verkürzung der Vorlaufzeit (Branchenstandard).
- Iterative Freiheit: Möchten Sie das Design ändern? Sie müssen lediglich CAD erneut hochladen. Keine teure Metallstanze (15.000 $) erforderlich. Der Prozess des Sandguss-Kerndrucks eliminiert für Sie jegliche Werkzeugverzögerungen.
Geringere kundenspezifische Metallgusskosten für Kleinserien
- Keine Amortisationslast: Es ist keine Amortisation erforderlich, um Werkzeugkosten von 15.000 USD abzudecken, da jeder Kern separat berechnet wird.
- Kostenauswirkungen: Sparen Sie 60 % bei den kundenspezifischen Metallgusskosten für jedes 1–5 Stück.
- Schnelles Angebot: Laden Sie CAD hoch und erhalten Sie in weniger als 24 Stunden ein Sandguss-Angebot.
Erzielen Sie eine produktionsbereite Oberflächengüte ohne Nachbearbeitung
- Schichtpräzision: 0,2 mm Schichten + 120 Mesh Silica = Ra 6,3 Mikrometer. Dies ist die Sandgussschichtauflösung von bearbeiteten Mustern.
- Keine Nachbearbeitung: 2-3 Tage pro Stück gespart; Handschleifen nicht erforderlich.
- Wiederholbare Qualität: Jedes Mal der exakt gleiche digitale Herstellungsprozess, dem jeder Präzisionssandgusshersteller vertraut.
Qualified Binder Jetting Process von LS Manufacturing
- Validierter Prozess: Vollständig kalibrierte Maschinen mit vollständiger Rückverfolgbarkeit zum CAD-Design.
- Integrierte CFD: Füllsimulation vor dem Drucken mit garantierter laminarer Strömung unter 0,5 m/s.
- Bewährte Lieferung: 5 Tage Lieferung für Prototypen von Luft- und Raumfahrtjackenteilen; Genauigkeit ±0,15 mm; Keine Gasporositäten.
Der gesamte Prozess macht das Prototyping zu einem digitalen On-Demand-Service, anstatt von teuren Werkzeugprozessen abhängig zu sein. 5-Tage-Vorlaufzeiten, 60% Kosteneinsparungen und Ra 6,3 μm Innenoberflächen, keine Werkzeuge erforderlich – all das kann in LS Manufacturing ohne Metall durchgeführt werden. Wenn schnelle Sandgussprototypen in weniger als einer Woche benötigt werden, kann LS Manufacturing einen qualifizierten Prozess vom CAD bis zum Guss in einer Woche anbieten.
Welche fortschrittlichen zusammenklappbaren Bindemittel verhindern Fehler bei der Kernentfernung in geschlossenen Hohlräumen?
Bei Pumpengehäusemodellen mit komplizierten internen Kanalwegen führt der verbleibende Restsand auch nach dem Erstarren zu katastrophalen Schäden bei der Endmontage. Ein temperaturgeregelter anorganischer Bindungsprozess mit dem Sandguss-Bindemittelkollaps bei 350°C, zusammen mit hochfrequenten Ultraschallvibrationen und einem 0,8 MPa Wasser-Luft-Spülprozess sorgen für eine garantierte 100% Reinigung der Blindbögen und stellen so sicher, dass diese vorhanden sind Kein loser Sand, der die Motorpumpenkerne beschädigt.
Technischer Vergleich: Konventionelles organisches Bindemittel vs. fortschrittliches kollabierbares anorganisches System
| Parameter | Konventionelles organisches Bindemittel | Fortschrittliches zusammenklappbares anorganisches System |
| Ordnertyp | Phenolurethan- oder Furanharz, stabil bis 600°C | Temperaturempfindliche anorganische Verbindung, kollabiert bei350°C |
| Zerlegungsauslöser | Mechanisches Hämmern oder chemische Behandlung | Automatischer thermischer Abbau bei Abkühlung unter 350°C |
| Reinigungsmethode | Manuelle Entfernung, Kugelstrahlen, Säurelaugung | Hochfrequente Ultraschallvibration (20 kHz) und 0,8 MPa Wasser-Luft-Strahlen |
| Bereinigungsrate für komplexe Kanäle | Normalerweise 70–85 % der Kanäle mit Biegeradius <2D | 100 % garantiert für Sandguss-interne Kanäle mit Biegeradius ≥1D |
| Restsandrisiko | 15–30 % Wahrscheinlichkeit des Partikeleinschlusses in blinden Hohlräumen | Kein Restsand erkennbar (Endoskop überprüft) |
| Verarbeitungszeit nach dem Guss | 45-90 Minuten pro Casting | 15 Minuten mit der automatisierten Sandgussreinigung Prozess |
Dieser Vergleich zeigt einen deutlichen Unterschied: Der anorganische Binder zersetzt sich bei 350°C, was die Kernentfernung zu einer einfachen Aufgabe macht. Dadurch haben Sie kein Restsandrisiko, eine um 40 % kürzere Nachbearbeitungszeit und keine Gewährleistungsansprüche. Ganz gleich, ob Sie einen industriellen Sandgussservice für große Pumpen oder einen kundenspezifischen Sandgussservice für Ventilblöcke benötigen, Ihr Produkt wird mithilfe dieser Technologie innen sauber. Für Ingenieure, die sich für die Option Sandgusskernentfernung entscheiden, ist dies ein Maßstab, dem man folgen sollte.
Abbildung 1: Facharbeiter schöpfen vorsichtig geschmolzene Kupferlegierung in vorbereitete grüne Sandformen.
Wie verhindert das integrierte Entlüftungsdesign Porositätsfehler in dünnwandigen Kanälen?
Bei dünnwandigen Gussstücken mit einer Wandstärke ≤4 mm und einer komplexen Kanalform werden beim Gießen entstehende Gase in Spitzenhohlräumen eingeschlossen, was zu Porosität führt, die die Röntgenprüfung nicht besteht. Durch die Verwendung von 0,5 mm Unterdruck-Mikroentlüftungsöffnungen im Sandkern als Teil des DFM, bei denen das Vakuum durch einen 0,08 MPa-Zug bei Gießbeginn erzeugt wird, werden die entwickelten Gase sofort entfernt und die innere Dichte auf 99,8 % erhöht, was ASTM E192 Grad 1 entspricht:
Synchronisierte Vakuumextraktion bei Gießbeginn
Das Vakuum wird innerhalb von 0,1 Sekunden nach dem Gießen erzeugt und erzeugt einen Druck von 0,08 MPa in den Mikroentlüftungsöffnungen, bevor sich Blasen bilden. Gase evakuieren mit über 2m/s ohne Gegendruck. Ihre Gussteile haben blasenfreie Innenräume – was für jeden Präzisionssandgusshersteller, der Teile für die Luft- und Raumfahrt herstellt, von entscheidender Bedeutung ist.
Dichteüberprüfung anhand von Industriestandards
Eine Helium-Pyknometer-Validierung von 99,8 % wird erreicht und übertrifft den AFS-Durchschnitt von 98,5 % bei normalen dünnwandigen Gussteilen. 100 % aller Teile bestehen die Röntgenprüfung ASTM E192 Grade 1 im ersten Versuch. Sie erhalten eine porositätsfreie Hardware-Zertifizierung und qualifizieren damit Ihr komplexes Kanalsandgussprogramm für hydraulische und thermische Systeme. Diese Sandguss-Porositätskontrolle macht Nacharbeiten überflüssig.
Wiederholbare Prozesskontrolle über Produktionsläufe hinweg
Die Abmessungen der Entlüftung, das Vakuumniveau und der Zeitpunkt werden alle im Digitaldruckprozess festgelegt und können vom Bediener nicht angepasst werden. Der Prozess-CpK liegt in über 500+ Zyklen über 1,67. Mit einem industriellen Sandgussservice mit bewährten Dünnwandfähigkeiten erhalten Sie eine zuverlässige Erstausbeute für jede Menge.
Dieses Entlüftungssystem macht die Gasabsaugung zu einem vorgegebenen Designmerkmal. Sie erhalten eine Dichte von 99,8 %, ASTM E192 Grade 1 und Ausschuss ohne Porosität an Wänden mit einer Dicke von bis zu 4 mm durch 3D-gedruckte Kernentlüftungen genau dort, wo sich Gase sammeln. Dieser Ansatz in der Dünnwand-Sandgusstechnologie garantiert Produktionsqualität direkt aus der Form für Ihre fortschrittlichen Flüssigkeitssysteme.
Welche Kerndruck-Verzahnungstechniken garantieren eine Positionsgenauigkeit im Submillimeterbereich?
Auftriebseffekte auf geschmolzenes Aluminium können dreimal höhere Kräfte als das Gewicht des Kerns selbst erzeugen und zu Kernverschiebungen führen, die zu ungleichmäßigen Wandstärken und Perforationen bei mehrkanaligen, sich kreuzenden Sandgussteilen führen. Die sich verjüngende Anti-Rotations-Kerndruckgeometrie und 3D-Laserabtastung sowie Hochtemperatur-Keramik-Fixierstifte begrenzen die Kernverschiebung auf ±0,15 mm und verhindern aufgrund der genauen Ausrichtung des Sandgusskerns
jegliche CNC-Durchbohrung in interne KanäleLasergescannte Kerndruckpositionierung
- 3D-Scan-Ausrichtung: Jeder Kerndruck wird mit einem Laser auf ±0,05 mm Genauigkeit im Vergleich zur CAD-Geometrie gescannt.
- Konische Interlock-Geometrie: 5°-Kegel sorgt für Selbstausrichtung aufgrund der Auftriebskraft ohne seitliche Bewegungen.
- Kundennutzen: Keine Verluste durch Dünnwanddurchbruch im kundenspezifischen Sandgussservice-Betrieb über Sandguss-Kernverriegelung.
Keramik-Fixierstiftverstärkung
- Hochtemperaturstabilität: Aluminiumoxidstifte halten Temperaturen über 800°C stand.
- Pin-Platzierungsstrategie: Pins, die bei maximaler Auftriebsspannung angeordnet sind, sorgen für gleichmäßige Belastungen.
- Kundennutzen: Selbst bei dreifacher Auftriebskraft bleiben die Kerne verriegelt, was zu Abweichungen von ±0,15 mm führt, was für jeden Hersteller von Präzisionssandguss von entscheidender Bedeutung ist.
Modellierung der Auftriebskraftkompensation
- Pre-Pour-Simulation: Auftriebskräfte präzise berechnet, basierend auf der Höhe des flüssigen Metalls und dem Dichteunterschied.
- Gegengewichtsoptimierung: Stützrippen werden an durch Simulationen identifizierten Stellen platziert, an denen die Verschiebung größer als 0,2 mm ist.
- Kundennutzen: Der Kunde erhält eine validierte Lösung von Einschränkungen – Schlüssel für Großmengen an Sand CastingVorgang.
Dimensionsüberprüfung nach dem Guss
- Koordinatenmessung: Erster Guss gemessen an mehr als 50 Punkten zur Wandstärkenkontrolle auf ±0,15 mm.
- Prozess-Feedback-Schleife: Die Verbesserung des Kerndruckdesigns erfolgt durch Abweichungsanalyse.
- Kundennutzen: Die Konformität wird durch Maßprüfung beim Sandguss nachgewiesen.
Diese Kombination von Methoden verwandelt den Prozess der Kernplatzierung in ein Spiel mit geometrischen Möglichkeiten und nicht mit schwankenden Chancen. Sie erhalten eine Genauigkeit von ±0,15 mm, kein Bohrrisiko und Konformitätsnachweis durch Laserscannen, Keramikstifte und FEA-validiertes Design. Wenn Sie Sandguss-Kernstabilität durch anspruchsvolle Passagen benötigen, finden Sie hier Genauigkeit in der Produktion von Anfang an.
Abbildung 2: Automatisierte Fördersysteme transportieren große Chargen von Präzisionssandformen durch die Gießerei.
Fallstudie: Präzisions-Sandgussservice von LS Manufacturing für Kühlmittelmäntel für Elektroantriebe in der Automobilindustrie: Integrierte 3D-Kerninnovation
Ein Tier-1-Hersteller von Elektrofahrzeugen stieß auf Probleme, als er versuchte, ein 250 kW-Wasserkühlungsgehäuse für E-Antriebsmotoren herzustellen, das Gratlinien von mehr als 0,5 mm an jeder geteilten Kernverbindung aufwies, die 2,5 mm Kühlmittelkanäle blockierten, wobei die Luftdichtheitsprüfung nur 62 % bestanden wurde und die Kosten pro Einheit betrugen 480 $. LS Manufacturing hat das Kerndesign durch monolithisches 3D-gedrucktes Sandguss-Redesign überarbeitet, um alle Trennfugen zu entfernen und eine Dichtungsintegrität von 99,4 %
zu gewährleistenKundenherausforderung
Das in A356-T6 zu gießende 250-kW-E-Antriebsgehäuse erforderte 2,5 mm Kühlmittelkanäle ohne Hindernisse. Die zusammengesetzten Sandkerne wiesen an jeder Verbindungsstelle Gratlinien von mehr als 0,5 mm auf, die den Fluss in 38 % der Gussteile blockierten. Der Luftdichtheitstest bei 0,3 MPa für 60 Sekunden bestand nur 62 %. Das abgelehnte Casting kostete 480 $, was zu Verlusten von 180.000 $ pro Monat und einer 14-wöchigen Verzögerung beim Start führte. Die Kosten für kundenspezifischen Metallguss waren nicht tragbar, während das Sandgussverfahren die Präzisionsanforderungen nicht erfüllen konnte.
LS-Fertigungslösung
LS Manufacturing entfernte alle Kernverbindungen, indem der gesamte Wassermantel in einen monolithischen Harzkern mit einer Schichtdicke von 0,2 mm geformt wurde. Niederdruck-Kippgießen bei 720 °C mit konformen Kühleinsätzen wurde verwendet, um die Erstarrung mit einer Geschwindigkeit von 2,5 °C/s zu steuern und so jegliche Schrumpfporosität zu vermeiden. Nach einem ersten Angussversuch, der zu Turbulenzen bei 1,2 m/s führte, wurde die Geometrie des Läufers geändert, um eine laminare Strömung unter 0,5 m/s zu erreichen. Wir unterbreiten Ihnen ein Sandgussangebot unter Verwendung eines gründlich validierten Prozesses.
Ergebnisse und Wert
Erste Muster wurden innerhalb von 4 Tagen geliefert. Der Luftdichtheitstest wurde in 99,4 % der Fälle bei 0,3 MPa für 60 Sekunden bestanden. Die Kosten pro Einheit sanken von 480 $ auf 135 $, was einer Einsparung von 71,8 % entspricht, bei einer Verkürzung der Vorlaufzeit um 6 Wochen. Die Rauheit der Oberfläche betrug Ra 5,0 μm, wodurch die Beständigkeit gegenüber Kühlmitteln um 18 % verringert und die Leistung der Motorkühlung verbessert wurde. Wir bieten Ihnen einen Hersteller von Präzisionssandguss, der geprüfte Hardware liefert – eine vollständige Sandgusslösung für komplexe thermische Komponenten von Elektrofahrzeugen.
Dies ist eine klassische Fallstudie darüber, wie ein innovativer 3D-Kernprozess ein fehlgeschlagenes Casting-Programm in ein funktionierendes umwandeln kann. Die Kombination aus digitalem Kerndruck, bewährten Prozesskontrollen und sofortiger Problemlösung führt zu einer Ausbeute von 99,4%, Kosteneinsparungen von 71,8% und einer Prototypen-Durchlaufzeit von 4 Tagen. Dies setzt einen neuen Maßstab für die schnelle Produktion zuverlässiger und präziser Gussteile.
Haben Sie Probleme mit Gratlinien, die Ihre Kühlmittelkanäle verstopfen, oder mit Fehlschlägen bei luftdichten Tests unter 62 %? Lassen Sie unsere 3D-gedruckte monolithische Sandkernlösung eine Erfolgsquote von 99,4 % bei 71,8 % geringeren Kosten liefern.
Wie optimieren Hybridguss- und CNC-Arbeitsabläufe die Gesamtkosten für kundenspezifischen Metallguss?
Einkaufsexperten gehen häufig davon aus, dass hochpräzise Kanäle eine 5-Achsen-CNC aus einem Block erfordern. Verwendung eines hybriden Ansatzes, bei dem Sandgusswerkzeugdesign sich um 90 % der Innengeometrie der Gussform kümmert und 1,5 mm Material für CNC-Operationen an Flanschen und Nuten verbleibt:
Technischer Vergleich: Vollständige CNC-Bearbeitung vs. Hybrid-Sandguss + CNC-Workflow
| Parameter | Vollständige 5-Achsen-CNC-Bearbeitung aus dem Vollen | Hybrider Near-Net-Shape-Sandguss + gezielte CNC |
| Kernprozess | Teil aus massivem Billet mit Sandguss-Produktionsverfahren gefertigt Alternative | 90 % Geometrie aus Guss gefertigt; nur 1,5 mm CNC-Finishmaterial |
| Bearbeitungszeit pro Teil | 8–12 Stunden, um den internen Kanal vollständig zu fräsen | 1,5–2 Stunden, um nur Flanschflächen und Dichtungsnuten zu fräsen |
| Werkzeugkosten pro Charge | 2.500–4.000 $ pro Charge Hartmetall-Schaftfräser (Werkzeugwechsel nach jeweils 20–30 Teilen) | 400–600 $ pro Charge (gleiche Werkzeuge halten aufgrund des geringen Materialabtrags für mehr als 200 Teile) |
| Materialnutzung | 15–25 % des ursprünglichen Rohlings werden zu Fertigteilen, 75–85 % werden zu Spänen | 90 % der Innengeometrie werden im Gussverfahren bearbeitet; nur 1,5 mm Bearbeitung pro Fläche |
| Kosten pro Teil bei 500 Einheiten | 420–580 $ (hauptsächlich bestimmt durch Maschinenzeit und Werkzeugkosten) | $115-$155 (Geometrie im Gussverfahren hergestellt; nur auf kritischen Oberflächen nachbearbeitet) |
| Vorlaufzeit für den ersten Artikel | 3-4 Wochen (Programmierung, Spannen, Schruppdurchgänge) | 7-10 Tage (Kerndruck, Guss, minimale CNC-Einrichtung) |
Fordern Sie ein Sandguss-Angebot für Ihr aktuell vollständig bearbeitetes Bauteil an – und erhalten Sie eine kostenlose Auswahl von Sandgussmaterialien – zu finden Finden Sie heraus, wie viel Geld Sie sparen können. Das Hybridverfahren ist in der Lage, die Formkosten innerhalb von 50 Stück zu amortisieren.
Dieses Beispiel zeigt, dass Sie mit der Hybridtechnologie die Kosten für kundenspezifischen Metallguss um 63 bis 73 % senken können. Mit der Wirtschaftlichkeit von Großserien-Sandguss für die Geometrie und CNC-Bearbeitung nur für Dichtflächen haben Sie 70 % kürzere Zyklen, 70 % weniger Materialverbrauch und eine um 6 Wochen kürzere Markteinführungszeit.
Abbildung 3: Das Extrahieren von Präzisionssandkernen legt komplexe interne Wasserkühlkanäle für Kfz-Verteiler frei.
Welche Qualitätskontrollprotokolle validieren die interne Kanalintegrität vor dem Versand?
Interne Kanaldefekte stellen die größte Bedrohung für den Betrieb von Fluidkomponenten dar, aber eine standardmäßige Sichtprüfung erreicht komplizierte Serpentinenkonfigurationen nicht. Ein dreistufiger Qualitätsprozess, der industrielles CT-Scannen mit 15 μm Genauigkeit, vollständige Endoskopinspektion und einen doppelten 2,5 MPa hydrostatisch-pneumatischen Test umfasst, gewährleistet eine umfassende Prüfung interner Defekte mit Hilfe der Sandguss-Qualitätssicherung:
Industrielles CT-Scannen zur Rekonstruktion interner Defekte
Jedes Sandgussstück wird in 3D mit einer Voxelauflösung von 15 μm gescannt, um Porositätscluster von weniger als 0,1 mm herauszufinden. Die zerstörungsfreie Methode ermöglicht die Entdeckung versteckter Taschen, ohne dass das Teil ausgetauscht werden muss. Sie erhalten einen Bericht über alle internen Mängel – Sie werden also niemals defekte Sandgussteile einbauen. Unverzichtbar für jeden Präzisionssandgusshersteller, der kritische Flüssigkeitskomponenten liefert.
Doppeldruckprüfung unter 2,5 MPa-Bedingungen
Jeder Guss wird mit hydrostatischem und pneumatischem Druck bei 2,5 MPa mittels Helium-Massenspektrometrie getestet. Dieser Test erfasst grobe Lecks sowie Mikroporosität, die nur durch Helium-Drucktests erkannt werden kann. Die Akzeptanzrate beim ersten Durchgang beträgt 99,6 % von mehr als 1.200 Castings und übertrifft damit den von der NADCA festgelegten Branchendurchschnitt von 94 %. Zertifizierte Druckintegrität durch Sandguss hilft Ihnen bei der Dokumentation bei der Nutzung eines industriellen Sandgussdienstes.
Komplettes CMM- und Materialzertifizierungspaket
Jede Lieferung wird mit einer CMM-Abmessungszertifizierung an über 50 Stellen und OES-Materialtests geliefert, die die Materialspezifikation als entweder A356 oder HT250 belegen. Der nachvollziehbare Nachweis liefert Ihnen alles, was Sie brauchen. Wenn Sie für die Beschaffung verantwortlich sind und einen kundenspezifischen Sandgussservice ausprobieren, sparen Sie Zeit, indem Sie Tests durch Dritte vermeiden.
Dieses Protokoll wandelt die interne Kanalqualität in nachgewiesene Sicherheit um, indem es Ihnen mit jeder Lieferung CT-Defektkarten, Endoskopvideos, Doppeldruckzertifizierungen und Dimensionsmaterialzertifikate zur Verfügung stellt und so Feldausfälle und Garantien aufgrund interner Mängel vermeidet.
Wie können Sie Ihren Sandguss-Angebotsprozess für eine schnelle Abwicklung optimieren?
Das Angebot komplexer interner Kanäle ist aufgrund von technischen Verzögerungen zeitaufwändig und erfordert 1-2 Wochen für die Bearbeitung. Ein automatisiertes DFM mit qualifizierten Ingenieuren bietet eine 24-Stunden-Reaktion auf Ihren CAD-Upload. Laden Sie ein STEP/IGES-Modell mit Legierungsgraden und -volumen hoch, um schnell eine Überprüfung der Sandgusstechnik zu erhalten:
Ausgearbeitetes Angebot mit Prozessempfehlungen
- Angussdesign: Simulierte Strömung und Verfestigung führen zu einem optimalen Angusskanaldesign.
- Werkzeugoptionen: Konventionelle Route und 3D-gedruckte Kerne im Angebot.
- Kundennutzen: Holen Sie sich Ihr Sandguss-Angebot mit Vergleichen verschiedener Routen ohne E-Mail-Austausch.
Gestaffelte Preise basierend auf dem Jahresvolumen
- Volumenklammern: Stückpreise bei 100, 500, 1.000, 5.000 Stück pro Jahr.
- Kostenaufschlüsselung: Für jeden Bereich werden Werkzeug-, Material-, Arbeits- und Inspektionskosten angegeben.
- Kundennutzen: Transparente kundenspezifische Metallgusskosten Daten für Großserien-Sandguss.
Verpflichtungen zu kritischen Toleranzen und Oberflächenbeschaffenheit
- Toleranzkarte: Toleranzklassen pro Feature basierend auf dem Verlauf der KMG-Messungen.
- Finish-Garantien: Ra 6,3 μm im Gusszustand und Ra 1,6 μm für CNC-versiegelte Flächen.
- Kundenwert: Alle Verpflichtungen werden vor der Bestellung angegeben.
Dieses System ermöglicht die Komprimierung des Angebotsprozesses von 1 bis 2 Wochen auf 24 Stunden. Sie erhalten DFM-Bewertungen, Routenpreise, Mengenrabatte und Toleranzen mit nur einem einzigen CAD-Upload. Diese Aufschlüsselung der Sandgusskosten für die Teams, die einen Lieferanten für komplexe Fluidkomponenten auswählen müssen, könnte den Prozess um bis zu 10 Tage verkürzen.
Abbildung 4: Durch das Ausrichten von präzisionsgefertigten Ober- und Unterkastenkästen wird der komplette Formhohlraum vorbereitet.
FAQs
1. Welche linearen und geometrischen Toleranzen kann LS Manufacturing für komplexe Innenkanäle erreichen?
Durch den Einsatz von 3D-gedruckten Sandkernen kann LS Manufacturing stabile lineare Toleranzen komplexer interner Kanäle des ISO 8062 CT5-CT7-Standards sowie Kanalwanddickentoleranzen von ±0,25 mm erreichen und damit die Anforderungen an die Montagegenauigkeit für Präzisionsflüssigkeitsventile und Kühlersysteme vollständig erfüllen.
2. Welche Metalllegierungen eignen sich für den 3D-gedruckten Sandkernguss komplexer Kanäle?
Gussunterstützung für alle Legierungen wird von LS Manufacturing bereitgestellt. Zu diesen Legierungen gehören A356/A380-Aluminiumlegierungen, HT250/QT450-Sphäroguss, 304/316L-Edelstahl und C95800-Kupferlegierungen. Die Materialien werden vor dem Eintritt in den Ofen mit Hilfe eines Spektrometers zu 100% analysiert, um sicherzustellen, dass sie den mechanischen Anforderungen der ASTMD entsprechen.
3. Wie schneidet der 3D-Sanddruck im Vergleich zu herkömmlichen Werkzeugen hinsichtlich der Kosten für Prototypen und der Vorlaufzeit ab?
Wenn eine kleine Anzahl von Mustern oder komplexe Prototypen hergestellt werden müssen, vermeidet der 3D-Sanddruck von LS Manufacturing die Herstellung von Formen, die normalerweise 10.000 bis 30.000 US-Dollar kosten können, und verkürzt die Musterlieferzeit von 6 Wochen auf 5-7 Tage.
4. Wie stellt LS Manufacturing sicher, dass in gewundenen, vielfach verzweigten internen Kanälen keine Sandblockierung auftritt?
LS Manufacturing nutzt anorganische Harzsandkerne mit Kontrolle der Zerfallstemperatur und einen Pyrolyseprozess bei 350 °C zusammen mit hochfrequenter Ultraschallvibration und 0,8 MPa Hochdruckwasserspülung. Vor dem Versand erfolgt eine 100%-Inspektion der Flusskanäle mit einem elektronischen Endoskop, um die Möglichkeit von Sandresten vollständig auszuschließen.
5. Welche Oberflächenrauheit (Ra) ist in unbearbeiteten Sandguss-Flüssigkeitskanälen zu erwarten?
Durch die Verwendung von 120–140 Mesh feinkörnigem Zirkonsand und einer speziellen Beschichtung kann LS Manufacturing die Oberflächenrauheit komplexer interner Strömungskanäle auf Ra 6,3 μm–Ra 12,5 μm erhöhen und so den Flüssigkeitswiderstand und den Druckabfall effektiv reduzieren.
6. Wie gewährleisten Sie die Druckdichtheit und Luftporositätskontrolle von gegossenen Innenkanälen?
LS Manufacturing nutzt eine Kombination aus CFD-Füllsimulation und vakuumunterstützter Gießtechnologie, um eine Gussdichte von 99,8 % zu erreichen, und führt vor der Lieferung eine 100 % 2,0 MPa-Wasserdruck-/Luftdichtheitsprüfung für alle Teile durch, um sicherzustellen, dass keine Mikroporenlecks auftreten.
7. Was ist die Mindestbestellmenge (MOQ) für kundenspezifischen Sandguss mit inneren Hohlräumen?
LS Manufacturing ist einesehr vielseitige Produktionsstätte, die eine Mindestbestellmenge von 1 Stück bietet. LS Manufacturing kann den passenden Weg für das Sandgussverfahren bereitstellen, unabhängig davon, ob Sie einen Prototyp entwickeln oder 50.000 Teile pro Jahr herstellen.
8. Welche CAD-Dateien oder technischen Daten sind erforderlich, um ein genaues Sandgussangebot zu erhalten?
Stellen Sie einfach die vollständige 3D-Volumenmodelldatei (STEP/IGES/X_T) und die detaillierte 2D-Zeichnung (PDF) bereit, einschließlich der Materialqualität, der Toleranzanforderungen, der Spezifikationen für die Luftdichtheitsprüfung und der geschätzten Kaufsummee. Die Ingenieure von LS Manufacturing unterbreiten Ihnen innerhalb von 24 Stunden ein DFM-Bewertungsangebot.
Zusammenfassung
Für komplizierte interne Strömungskanäle integriert LS Manufacturing 3D-Sanddruck, Vakuumguss und ISO 9001/IATF 16949, um Sandreinigungs-, Luftdichtheits- und Kernverformungsprobleme zu lösen. Von der Prototypenphase bis zur Serienproduktion bietet Ihnen LS Manufacturing weltweit präzise Sandgusslösungen.
