完美的管道弯曲可能会因不良的关节破坏。

想象您使用精密CNC管道Bender制作具有完美曲率和光滑线条的扶手管，唯一缺少的是准确焊接垂直柱。处理列的末尾时，面对熟悉的锥度，您可以下意识地选择锥度位锥度钻头和奇特的马鞍位。但是这种选择决定了项目的成功或失败。

如果您选择锥度，列的末端将是平坦或略微倾斜的平面钻孔，并且与弯曲扶手管的表面拟合时会有一个差距。在焊接，焊料必须“弥合”差距。结果，关节充满了缝隙，应力集中以及易于破裂和失败，并且丢失了完美的管道弯曲。

选择一个马鞍，其独特的弯曲表面轮廓是专门设计的，可匹配目标管道外径的曲率。处理后，色谱柱末端的凹面表面几乎与扶手表面的曲率相同。停靠时，它非常适合，并具有较大的接触区域。在焊接过程中，热量均匀分布，焊料可以牢固地穿透，并且关节很强并且可以承受负载。

锥形位和马鞍位之间的核心区别在于，一个人会产生“差距”，另一个创建一个“ fit”，这决定了肘关节是否强大，可靠，脆弱和脆弱。理解这种差异是避免“一个不良关节破坏的完美肘部”的悲剧的第一步。接下来，我们将深入分析两个钻头的原理和应用方案以及为什么马鞍位是首选的工具管屁股焊接。

快速参考锥位和鞍座的关键信息的参考表

工具名称	核心功能	加工的几何形状	典型的应用
锥位	在平坦的表面或孔中创建锥度（耀斑）	锥形孔或凹陷	倒齿螺钉，阀座，锥形销孔
马鞍	在管子的末端创建凹形	一个“马鞍”形的凹槽	将一个圆管连接到另一个圆形管子或角度

本指南将彻底阐明这两种工具之间的差异，深入了解每个工具的用途，并使用现实世界中的制造示例向您展示为什么了解'管开口’比您想象的更重要弯曲的管零件。

这是您将要学到的

1. 核心任务的最终差异：为什么锥度钻头是“孔完成者”，而鞍座刻有“管道裁缝”？
2. 关键结构和功能的分析：这两个钻头的非互合法性的切割原理，设计特征和基本原因。
3. 对安全连接的致命误解：为什么使用锥度钻头而不是鞍座连接管道会导致结构性风险？
4. 工业级实用案例：一个50米的安全扶手项目如何通过鞍座增加30％的强度和施工期降低50％？
5. 对常见问题的权威答案：选择管开口的替代解决方案，以及弯曲和开口顺序的逻辑。

现在，让我们发现这两个关键工具之间的基本差异专业金属加工并完全避免连接风险！

您为什么要信任本指南？ LS管道弯曲和制造研讨会的实用智慧

嗨，我是Gloria，一名工程师LS管弯曲。在LS，我们知道弯曲管不仅仅是设定角度和半径。我们的目标是提供定制的管弯曲组件真正的“现成” - 准则是基础，确保它们与项目的其余部分完美匹配是关键。

这个重点来自痛苦的课程。我已经看到太多的工业安全扶手失败了处理焊接接头不当。残酷的事实：扶手的90％与关节绑在一起！不当的设计通常会导致腹胀，丑陋的焊缝，这不仅丑陋，而且还掩盖了强度不足的巨大隐藏危险。该问题的根源通常不是焊接本身，而是早期试管弯曲设计和制造的故障，以创造理想的焊接条件。

这是LS超越普通的地方在线管弯曲服务”。我们提供的是实用的智慧从无数独立的管子弯曲成实体框架。我们知道如何设计末端（凹槽，津贴），以使焊接更顺畅，并且焊接更加美丽和固体；我们知道如何控制反弹以确保准确对齐；我们可以选择材料和过程以确保最终的关节强度。
本指南是我们研讨会地板的汗水和见解的结果。它是关于如何制造产品（无论是扶手还是复杂的系统）真正的安全，可靠和美丽。在LS，我们对您的成功和安全负责。我是格洛里亚，我在这里回答你弯曲整合挑战呢

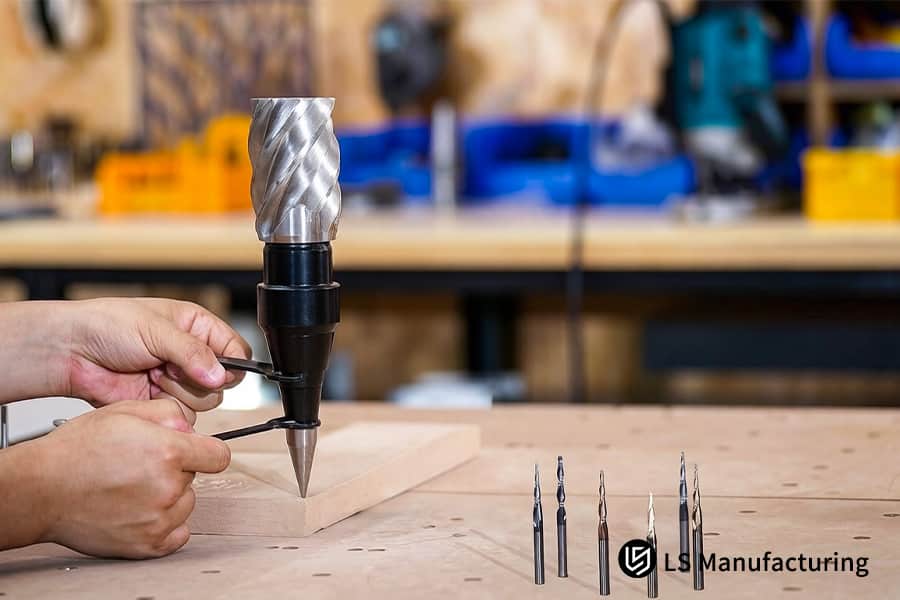

工具分析＃1：锥形位 - 孔完成者

“锥形位的核心任务不是要制造一个新的孔，而是要改变现有的孔。”

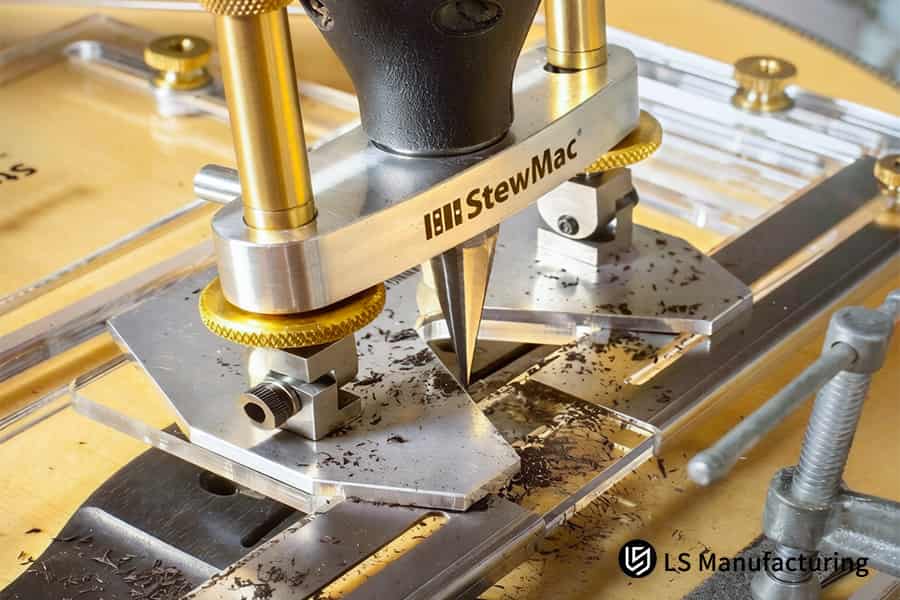

锥形演习的工作原理和目的

功能核心：精确加工锥形尖端
锥形钻的核心设计是其锥形锥形切削缘（共同角度为60°，82°，90°或120°）。什么时候钻头旋转并切入预钻头的直孔的边缘：

1. 多阶段切割：锥形结构使其尖端从孔口的边缘开始，并逐渐将孔直径从浅层扩展到深处。
2. 形成控制：通过控制进料深度，可以在孔口上精确加工一个光滑且一致的锥形斜角。
3. 材料去除：仅除去孔口的局部材料，以形成光滑的过渡锥形表面，而不会改变孔的原始深度。

基本目的：为后续组装或功能要求创建匹配的几何结构，并提高孔的实用性和过程质量。

应用方案：准确解决三个主要的装配痛点

与锥度的关键区别：澄清功能的本质

锥度训练通常与锥度水龙头混淆（Taper Tap）。尽管这两个名称具有相似的名称，但它们的功能完全不同：

密钥摘要：
锥度钻=锥度|锥度龙头=敲击
水龙头中的“锥度”仅是指开始端的渐进式螺纹设计（降低了碎屑的风险），而最后的孔仍然是一个圆柱螺纹孔，而不是锥形孔。两者的处理目标没有重叠。

实际意义

作为整理工具在制造，木工和航空维护的领域，锥形钻头是必不可少的。了解它们和锥形水龙头之间的差异可以避免由于选择不正确的工具选择（例如滥用锥形钻头来处理螺纹）。它的价值在于解决微型操作的大问题 - 通过毫米级的表面修改，组装准确性，安全性和生活得到了极大的改善，可以完美地解释“细节确定质量”的工程理念。

工具分析＃2：鞍座 - 裁缝管

在微妙的管状框架和建筑世界中，有一个经验丰富的工匠认为“秘密武器”的工具：马鞍钻头（通常被称为管档位或管口具）。这不是最明显的设备，但通常是建立牢固，美丽，专业级别的连接的关键。

马鞍演习的工作方式及其目的

核心功能：马鞍演习的基本功能是解决最常见的问题之一管道连接：如何将管道的末端直接放在另一根管道的凹形外部表面。假设在将两个管道连接到Y或T-Design中时，需要将其中一个管道的末端（连接管）的末端切成一个“凹面”轮廓，该轮廓非常适合载体管的外径曲率（主管）。这是马鞍钻头表现出色的地方。

它的工作原理：
本质上是一个空心铣刀或专门设计的钻头。它的尖端几何形状精确地设计为匹配目标主管外径的凹形形状。使用时：

• 马鞍钻头必须连接到钻机上，铣床，或插槽机。
• 将要连接的管道固定在钻头或专门固定装置上的管道（要切换的管道）。
• 找到马鞍钻，以便其中心线将与所附管道需要槽的位置匹配，并且其凹面曲线与主管道外径的设计相匹配。
• 启动设备，马鞍钻旋转并沿向下的方向馈入，其特殊的凹面尖端将在紧密的管道的终止结束时磨掉材料，并用“鞍座”或“缺口”与主管外表面的曲率半径完全匹配。

结果：这种切开的凹形切口为连接管的末端留出了空间，使主管的弯曲表面像鞍座一样稳固地稳固地“坐着”。这种亲密的身体接触是随后的基础高质量的焊接。

必不可少的应用

鞍钻用于许多应用中，可以在圆管（偶尔和矩形管）的任何地方使用，以形成实心节点：

• 自行车/摩托车框架制造：这是骑马演习的另一种长期待机用途。框架主梁的T/Y形关节区域，下管，顶管，座管，后三角形等必须以最小的压力达到高强度。鞍嘴使管子端端固定在主管中，这是制造轻质，坚固，高性能框架的重要操作。
• 卷笼和安全护栏：无论是赛车，越野车还是工作区域，滚架和安全护栏的基本需求都是不屈不挠的力量。鞍钻操作的关节提供了最大的接触区域，焊缝可以吸收巨大的冲击负荷以及循环载荷，这是确保安全性的基础。
• 扶手和栏杆：在室内设计和建筑中，扶手横梁在栏杆上的结构拟合度以及复杂扶手之间的拟合不仅需要具有稳定的结构，而且还需要具有脆弱和光滑的外观。马鞍嘴使关节自然过渡，焊接后的磨削工作较少，这可以显示出干净，专业的外观。
• 任何需要T形或Y形管连接的组件：
  这涵盖了非常广泛的应用程序，包括：

1. 金属家具（框架，桌子和椅子）
2. 展位，架子框架
3. 小型建筑框架（凉亭，檐篷）
4. 艺术作品
5. 农业设备框架
6. 管道结构自定义项目。

为什么如此重要？亲级连接的角色

用马鞍钻钻头使精确的“凹入”剪切并不是化妆品的要求，而是表演和质量改善功能管道连接：

• 最大化关节强度和焊接区域：这是最重要，最中心的好处。凭借完美的拟合，这两个管道的接触区域达到了理论上的最大值。焊接时，熔融焊料可以均匀且连续地填充整个关节表面，以形成整个深层渗透焊缝。这种均匀的间隔焊缝鼓励将负载从源管转移到接收管道，从而显着提高了连接疲劳的总体强度，刚度和刚度。与此相比，仅在主管道上只有扁平管道端（点接触或线接触）具有一定数量的焊缝区域和应力浓度，这是结构性缺陷。
• 大大减少焊料填充剂：除非有一个精确的缺口，否则管道端和主管顶部之间将存在难看和不规则的间隙。为了涵盖这些空白以实现结构稳定性和密封，焊工必须使用大量焊接杆或焊接线填充。这不仅浪费了昂贵的焊接材料，并增加了焊接的时间，而且更重要的是，过多的填充金属会产生应力浓度，并可能掩盖焊接故障，例如缺乏穿透性。马鞍训练密封这些间隙，并利用最小的焊料生产高质量的焊缝。
• 大大改善了美学和专业精神：将拟合无缝地融合在一起，并且在焊接过程中形成的焊缝是自然，光滑和薄的。不需要不必要的毁灭性磨削来剥去沉积的焊料或创建低区域。成品的关节干净，光滑，自然合并，表明工艺质量和专业精神的证据，减少了后期过程的努力和时间。
• 提高组装的准确性和效率：准确的切口可以在焊接前更简单，更准确地定位和夹紧管道。管道“坐在”正确的位置，保存组装时的调整时间，并在整个结构的尺寸完整性下进行辅助。
  马鞍钻头（管开启器）不仅仅是“打孔”工具。这是一种高精度的“量身定制”，形成了管之间高强度，高效率和高审美接头。通过精确的主管的外径曲率重复，它产生了精确的拟合表面，为随后的焊接过程提供了坚实的基础。无论是极端性能的框架，与生命安全有关的卷笼，还是细节意识的栏杆，其成功的秘诀都在于马鞍钻头在强大的结构和良好外观背后。对于任何严重的管处理器来说，它确实是一种非常重要的“秘密武器”。

实际案例分析：为工业平台定制“无缝连接”安全扶手

LS工程师表示，在工业环境中，平台安全扶手的可靠性与工人的生活和监管合规性的安全有关，并且是测试制造商专业精神的试金石。这次共享的情况反映了这一点。

客户挑战：创建一个美丽而坚固的扶手系统

为一个大型的现代仓库提供，有必要在二楼工作平台的边缘安装总长度超过50米的安全扶手系统。扶手需要进行多个90度转弯，每1.5米设置垂直柱支撑。客户的核心要求如下：

• 绝对力量：满足并超过OSHA横向推力标准，这是一项艰巨的安全要求。
• 现代美女：作为现代设施，避免了影响外观的粗糙和肿胀的现场焊缝。
• 成本和效率：建设期很紧，客户比较了管道弯曲处理来自多个供应商寻求具有成本效益的解决方案。
  大多数供应商可能只关注单个部分的需求，但是客户真正需要的是一个完整，预制，有效安装，坚固且美丽的扶手系统。该项目成功的关键在于处理水平扶手管与垂直柱之间的数十个连接点，在这种连接点上，诸如强度不足，安装困难和外观不足之类的问题很容易发生。

LS的解决方案：CNC弯曲 +精确开放=完美的关节

基于对客户痛点的深刻了解，我们不仅提供”弯曲服务“或“切割柱”，但从系统集成的角度设计了以下解决方案：

• 精密CNC弯曲：我们首先使用了高精度CNC管道弯曲机要准确地弯曲所有水平扶手管截面，并严格按照设计图纸进行90度弯曲。此步骤可确保整个扶手的线平滑且尺寸是一致的，为随后的完美对接奠定了基础。我们很清楚，管道弯曲的准确性直接影响了现场组件的难度和最终结构的直率。
• 选择“连接伪像” - 马鞍钻头：这是解决方案的核心亮点。我们不简单地将柱管的顶部切平（一种常见但无效的实践）。取而代之的是，我们在每个垂直柱管的顶部使用了工业级马鞍钻头（管开瓶器）。该工具可以精确地在色谱柱顶部机器上与水平扶手管的外径完全相同。
• 预制的“现成安装”套件：所有水平支撑组件都具有精确弯曲和垂直柱，顶部有完美的“马鞍嘴”，以及必要的连接器，都将其作为完整的，预先组装的“套件”作为客户的现场安装团队。这意味着现场工人获得彼此“量身定制”的零件。

最终结果：安装效率提高了50％，结构强度一口气通过了接受。

“解决方案的影响超出了客户的期望，并带来了巨大的变化：

• 安装革命：客户的安装团队报告说，当他们打开我们的套件包装时，他们惊喜地发现所有关节都是完美的预制。水平管可以直接“坐在”柱顶部的马鞍嘴上，并且非常合适。无需在现场进行任何耗时和劳动密集型切割，磨碎或调整以适应界面。焊接工作已经变得非常简单，只需沿完美的接缝焊接，焊缝自然均匀且美丽。
• 量化的好处：

1. 效率飞跃：与传统方法相比，现场焊接和整体组装时间缩短了50％。这样可以节省客户的许多昂贵的人工成本和宝贵的项目时间，并且该项目可以按时甚至在计划之前完成。
2. 力量保证：因为马鞍嘴提供了较大的接触区域和完美的力传输路径，所以焊接关节非常高。最终的结构强度测试结果比OSHA强制性标准高30％，并且一口气通过了接受，这使客户和我们感到放松。
3. 总体价值获胜：尽管我们的初始报价（尤其是管道弯曲的价格）可能不是市场上最低的，但客户终于进行了数学：我们的解决方案大大减少了安装时间，一次性接受以避免返工，以及最终产品的出色质量和美学，使总项目成本（TCO）和最终值高于其他选项。客户清楚地指出，我们的解决方案提供了最高的全面价值。

关键启示：
选择制造合作伙伴时，请专注于整个生命周期成本，而不是单个过程的报价。专业制造商将通过关键的预处理（例如鞍式打开）在随后的链接中节省多余的成本 - 这是LS为您创造的隐藏价值。


常见问题解答 - 您的管子处理问题的答案

1。使用锥形钻头连接管道是可以接受的吗？

绝对不是！使用锥形钻头在管道末端钻一个孔以连接到另一根水平管道是一种非常错误且不安全的练习。以这种方式形成的关节只是高度不稳定的点接触或线接触，而不是理想的稳定表面接触。这将产生巨大的局部应力浓度，并且在承受负载时，焊缝将具有强烈的趋势在应力浓度下破裂，这是一种非常严重的结构安全危害。对于管道连接，必须强烈劝阻这种技术。

2。除了马鞍钻头外，还有其他制作管道开口的方法吗？

是的，还有其他几种方法可以在管道上制作孔（例如鞍嘴）。在生产设置中，一些常用的技术包括孔锯，配有特殊位置固定装置，能够高精度的垂直磨机以及最有生产力，最高度自动化的激光管切割机。要使用的具体方法取决于生产运行，所需的开放准确性以及整体成本预算。对于小规模生产或单个DIY用户，具有特殊位置固定装置的孔锯往往是实现合理准确性的最实惠，最方便的方法。

3。我先弯曲管道还是先打开管道？

这个问题没有一个答案，这完全取决于情况。对于简单的T关节，首先要在直管上完成所需的开口（例如，鞍嘴），然后是焊接并组装它的常见操作顺序，这非常方便。但是，当使用复杂的几何形状，框架或需要高精度匹配的结构设计框架时，将主管道弯曲成形并首先将其固定在适当的位置，然后根据弯曲后的主管道的真实空间位置和主管的真实空间位置和分支机构进行测量和处理分支管道上的打开，以便获得最佳拟合和匹配的分支管道和分支管道之间的准确性。

概括

鞍位和锥位钻头之间的基本差异是使用：锥形位用于整理孔（例如，倒角），而鞍座则用于管道连接（制作精确的马鞍嘴）。在结构的构建中，这不是一件小事，这是从“思考”到“系统思维”的飞跃。忽略连接过程（例如，正确使用马鞍钻或类似技术）将直接损害关节的强度 - 即使是最完美的弯曲也无法满足连接次数的目的，而成为项目的阿喀琉斯脚跟。连接过程的正确选择和应用是该项目结构安全和成功的基石。
