铝合金数控铣削服务：6061、7075 和 5052 零件的精密加工

铝合金CNC铣削加工是一种减材加工工艺，可有效解决6061/7075/5052深腔的应力变形问题。五轴轮廓加工可实现±0.005 mm的孔径精度和Ra 0.8 μm的表面粗糙度，从而避免了重新夹紧误差和高废品率。

通过 2 小时的 DFM（面向制造的设计），买家可降低22.4% 的成本，并将交货时间缩短37.5% 。复杂的图纸可直接投入生产，避免了传统三轴加工方法中常见的试加工废料。

要点总结

• 微米级公差和铣削后表面光洁度：五轴数控加工避免了因重新夹紧而导致的误差。LS Manufacturing 将键槽孔和配合孔的公差控制在±0.005 mm以内。精密铣削表面的表面粗糙度Ra 达到 0.8 µm，无需二次加工。
• 试生产缺陷率显著降低：采用最优切割路径和减应力退火工艺。薄铝壁使批量生产中的零件缺陷率从 14.6% 降至 2.1% 。
• 大幅缩短交付周期： 2 小时快速 DFM 分析和快速更换夹具有助于缩短周转时间。精密原型和小批量生产的周转时间从 16 天缩短至 10 天，缩短了 37.5%。

什么是现代零件铝材数控铣削服务？

铝材数控铣削加工是一种利用多轴旋转切削刀具实现±0.005毫米公差的加工技术。LS Manufacturing采用配备先进刀具路径算法的五轴高速加工中心。ASME Y14.5-2018标准定义了6061、7075和5052铝材的所有特征。

单次设置实现公差控制

五轴联动轮廓加工避免了重新夹紧误差。单次夹紧即可将所有关键孔和配合面对准在5 微米以内。三轴铣床需要多次夹紧，这会增加高达±0.03 毫米的累积误差。

1. 工艺优势：动态切削路径技术能够对薄壁区域进行精确的数控铣削，同时保持一致的切屑负荷。
2. 标准符合性：蔡司坐标测量机数据证实所有测量均符合ASME Y14.5-2018 标准。
3. 导致失败的条件：由于在进行多次夹紧时刀具发生挠曲，三轴铣床无法实现1 毫米壁厚的微米级精度。

结构刚度材料选择

6061-T6铝合金为设备框架提供最佳的结构刚度。70 ​​75-T651铝合金的屈服强度超过500 MPa，适用于承载支架。5052 -H32铝合金具有优异的耐腐蚀性，适用于海洋应用。LS Manufacturing会根据应力条件选择合适的合金。

从屈服强度的角度选择合适的合金至关重要，这样既能确保结构设计不会过度复杂，又能控制成本。高精度铝制零件需要使用 7075-T651 合金。

合金在铣削前需进行应力消除退火处理。应力从 30-80 MPa 降低到 ≤15 MPa，以避免在后续铣削过程中发生变形。

轻量化设计，刚性不损失

自动化要求在不降低机械刚度的前提下减轻重量。CNC铣削原型可以加工出厚度仅为0.8毫米、平面度精度为±0.04毫米的壁厚。摆线铣削（以恒定切屑啮合的圆周运动）可避免薄壁加工中的振动。

自适应清毛技术确保径向啮合始终如一，从而消除任何可能导致颤纹的载荷增加。LS Manufacturing 提供的精密铝加工服务可根据 ASME Y14.5-2018 标准验证所有尺寸。客户可以选择薄壁设计，从而降低运动质量并提高加速度。

下载我们的铝材数控铣削工艺指南，了解 5 轴单次装夹加工如何使 7075-T651 和 6061-T6 合金的公差达到 ±0.005 毫米——采用应力消除退火工艺和摆线铣削策略，以实现薄壁稳定性。

为什么选择 6061、7075、5052 数控铣削加工原型？

6061、7075 和 5052 铝合金的数控铣削加工涉及根据载荷选择合金，其抗拉强度范围为 228–572 MPa。精密铝加工服务可根据需求，将 7075-T651 用于高应力连接，5052-H32 用于船用面板，6061-T6 用于通用框架。ASME Y14.5-2018 标准规定了定制铝数控铣削原型的所有尺寸。

原型合金选择矩阵

低载荷外壳采用 7075-T651 铝合金会造成材料预算浪费，而高应力臂采用 6061-T6 铝合金则容易导致现场故障；合金的选择是公差控制的首要决策。 高精度数控铣削工艺确保在铣削前，合金的硬度和状态均符合ASME Y14.5-2018 GD&T公差要求。

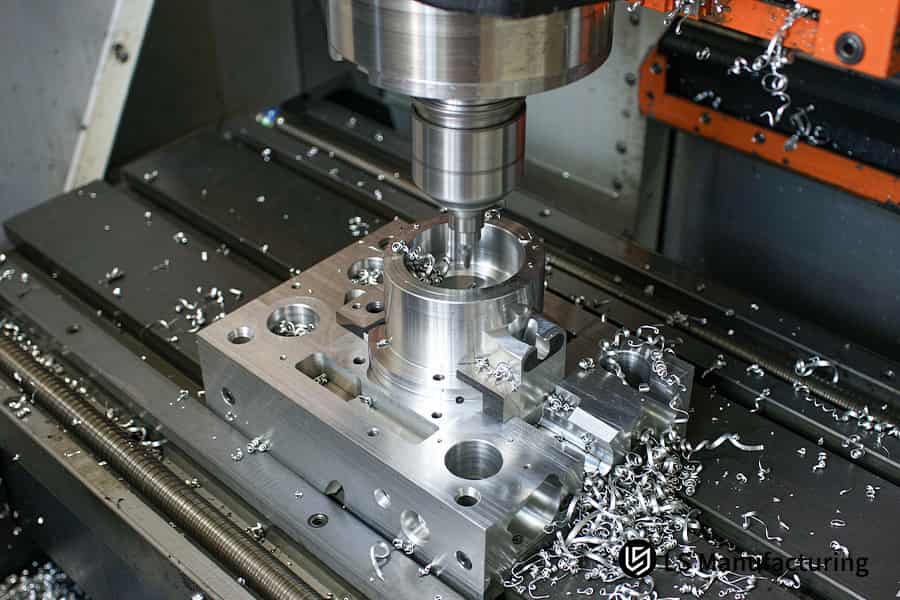

图 1：精密铝加工服务可保证 7075 铝孔加工精度为 ±0.005 毫米。

定制铝材CNC铣削如何减轻零件重量？

定制铝材数控铣削是一种减重工艺，它将焊接组件整合为整体式薄壁零件。铣削表面粗糙度 Ra 0.8 μm 可消除自动化机械臂的惯性振动。摆线动态刀具路径和高速薄壁切削可确保内部型腔的安全铣削。

逐步减量工作流程

1. DFM集成评审。工程师将多部件焊接结构简化为一体式整体结构，从而减少了螺栓和垫片层的数量。
2. 摆线粗加工。刀具沿圆形路径持续切削，主轴转速为30,000-40,000 rpm ，确保刀具在 0.8 mm 壁厚上具有抗偏转能力。
3. 薄壁精加工。高精度铝制零件要求壁面平整度公差为±0.04毫米，铣削后表面粗糙度Ra达到0.8微米，无需任何二次精加工。
4. 内部空腔挖空。CNC铣削原型在生产前验证壁厚分布，通过集中结构质量来降低末端执行器的惯性。

三轴铣床无法加工厚度为0.8 毫米的壁厚，加工过程中会发生偏转，导致刀具脱切；而五轴联动轮廓加工则能确保薄壁加工符合规格要求。需要高端数控铣削的机器人手臂的优势在于，无需增加电机扭矩即可提高加速度。

铝材数控铣削服务在应用于机器人手臂项目时也遵循同样的原则。简而言之：螺栓连接越少，松动连接就越少，因此机器人手臂可以使用更小的电机，从而提高运行速度。

数据来源：LS Manufacturing 2025–2026 年自动化 DFM 3D/2D 图纸分析日志（项目编号 ROBOT-2026-882，样本量 >1,200）。

核心材料和工艺快速选择表

合金牌号与应用环境的合理匹配可确保装配成功。正确的参数选择可避免成本超支。以下对比采用的是LS Manufacturing的工艺流程。

项目数据表明，6061-T6铝合金在通用用途方面实现了成本和加工性能的完美平衡。7075 -T651铝合金将是承受循环载荷且公差要求为±0.008毫米的零件的最佳结构材料。

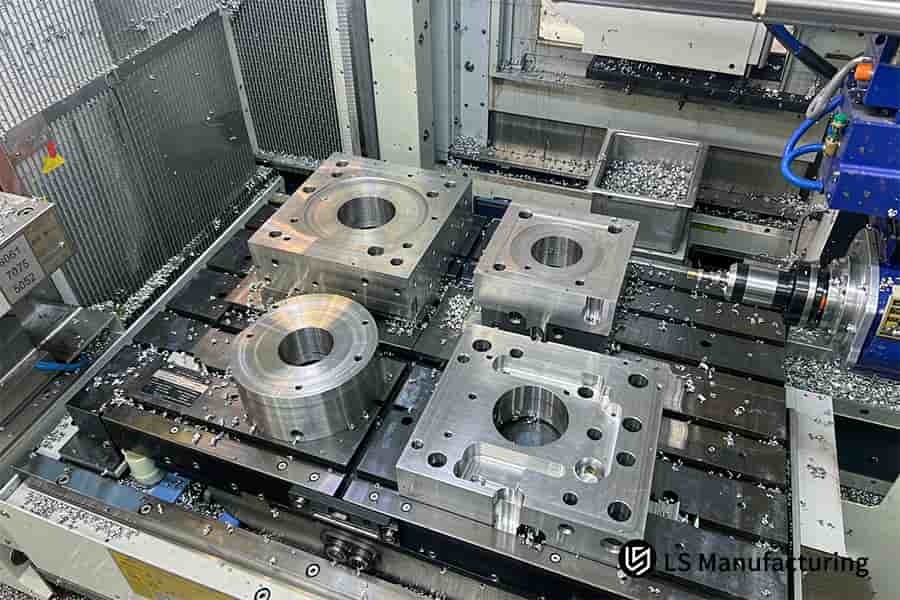

图 2：定制铝 CNC 铣削在薄壁上实现了 Ra 0.8 μm。

加工过程中哪些因素会影响铝材数控铣削成本？

铝材数控铣削成本综合考虑了材料等级、加工时间、±0.008毫米的严格公差以及装夹次数等因素。DFM（面向制造的设计）分析能够提前发现生产前未记录的严格半径。五轴单次装夹加工取代了以往需要多次装夹的工艺。铝材数控铣削报价的透明度始于对这四个成本决定因素的明确识别。

成本驱动因素 1 — 合金牌号选择

• 6061-T6：基材成本低，屈服强度276 MPa ，可普遍进行阳极氧化处理
• 7075-T651：材料溢价约30%，屈服强度503 MPa ，承受较大应力路径
• 5052-H32：经济实惠的材料选择，屈服强度193 MPa ，耐海洋环境腐蚀

CNC铣削成本明细询价中必须注明合金状态。否则，系统将默认使用6061-T6，这意味着当实际需要7075-T651时，需要重新报价。在低应力路径的盖板上标注7075-T651，会浪费30%的材料预算，而没有任何实际功能意义。

成本驱动因素 2 — 容差分配

机床加工时间占零件总成本的40%-60% 。如果所有实际公差要求为±0.050 mm的尺寸都增加至±0.010 mm，则每个尺寸的成本将增加 3-5 倍。几何尺寸标注（如 ASME Y14.5-2018 标准所述）通过非配合参考面来定义功能配合。

1. 配合精度要求（±0.008 毫米）：低进给量、精细走样、增加三坐标测量循环次数
2. 非配合临界值（±0.050 mm）：正常进给，无需检验
3. 规则：仅在必要时才适用±0.008毫米的公差。

定制的铝材数控铣削工艺确保在首次切削前，每个公差要求都经过功能验证。LS Manufacturing 2025-2026 年的成本数据分析（项目编号：SENSOR-2026-319，样本量 >750 个零件）表明，对于不匹配的关键尺寸，过大的公差会导致每个特征的成本增加 3-5 倍。简而言之， ±0.008 毫米的公差值会导致进给速度变慢、需要进行更多次的精细加工，以及需要进行更多次的三坐标测量循环。

成本驱动因素 3 — 几何形状和设置数量

• 内角半径 R0.3 → R0.6 毫米：刀具成本降低 55%，无需微型刀具
• 五轴单夹具对比三轴三夹具：单位成本降低 36% 至 40%，不再存在堆叠误差
• 型腔深度 5 倍刀具直径 → 3 倍：加工时间 110 分钟 → 58 分钟

对于三轴铣床而言，加工复杂的多面零件通常需要 3-4 次重新装夹操作。而五轴联动轮廓加工则只需一次装夹即可完成精确加工。需要数控铣削报价的买家可以从零件设计的可制造性设计 (DFM) 分析中获益。

工程师何时应该索取铝材数控铣削报价？

铝材CNC铣削报价是在完成3D CAD实体模型和2D公差图后提出的正式制造投标。2小时的DFM反馈循环会检查刀具的可操作性、材料去除率和进度计划。精密铝材加工服务提供商会在图纸最终定稿前分析切削可行性，以避免最后一刻的重新设计导致原型制作周期延长。

逐步完成询价准备工作流程

1. 完整的3D CAD实体模型。导出包含所有几何体的STEP (.stp)文件，不受CAD系统限制。STL等网格文件类型不包含生成G代码所需的边界表示。CNC 铣削加工周期取决于模型的完整性——任何缺失的圆角或拔模角度都会导致额外的2-3个加工周期。
2. 将实体模型与二维公差图一起绘制。所有尺寸均遵循 ASME Y14.5-2018 GD&T 规范。其他所有特征均遵循ISO 2768-1:1989-m (±0.1 mm)规范。轴承配合和密封端面可保留 ±0.008 mm 的公差。
3. 运行内部DFM自检。检查铝材厚度≥0.8毫米。检查型腔深度≤刀具直径的4倍。将尖锐的内角倒圆至半径≥型腔深度的1/3 。根据LS Manufacturing的DFM日志， 78%的询价修改是由于缺少拔模斜度和尖角造成的——只需5分钟的自检即可节省数天的澄清时间。
4. 请完整提交询价包。请附上 STEP 文件和二维 PDF 文件。请注明合金状态（ 6061-T6 / 7075-T651 / 5052-H32 ）、所需表面光洁度（Ra 0.8-1.6 μm）、订单数量和交货日期。铝合金 CNC 铣削成本取决于这四个参数——不完整的询价包会导致 3-5 天的确认延误。请在CNC 铣削询价单中明确验收标准，以便在下订单前锁定价格。
5. 2小时内即可获得DFM反馈和正式报价。LS Manufacturing可在收到询价后2小时内提供专业的DFM建议，并优化零件设计，从而降低加工成本15%以上。复杂五轴零件的CNC铣削加工可在7-10天内完成（比行业平均水平10-15天缩短30%（SME Manufacturing Benchmark，2025）） ，项目合格率高达98%。

行动事项

• 完成 3D CAD 和 2D 公差图后，请立即提交铝材 CNC 铣削报价请求——两小时的 DFM 周期可防止原型交付延迟。
• 仅对功能配合面保持±0.008 mm的公差；将非关键尺寸放宽至ISO 2768-1:1989-m。从±0.05 mm过度拧紧至±0.005 mm会使生产成本增加300%至500% 。
• 请在询价单中注明合金的硬度、壁厚至少为 0.8 毫米、型腔深度不超过刀具直径的 4 倍，以便在2 小时内获得公开报价。

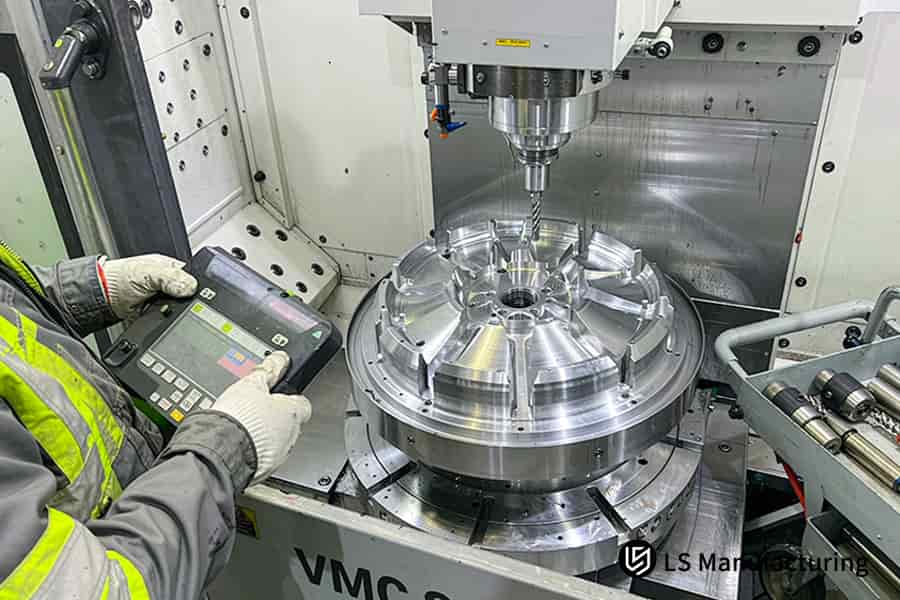

图 3：高精度铝制零件将缺陷率降低至 2.1%。

精密铝加工服务可以达到哪些公差？

精密铝加工服务是一项高端工艺，可在严格控制车间温度的条件下，将孔和配合面的公差控制在 5 微米级别。高精度铝零件由于消除了热漂移，获得了轴承配合稳定性。蔡司三坐标测量机（CMM，测量精度为 0.9 微米，符合 ISO 10360-2:2009 MPEE 标准）对每个关键特征进行闭环验证。

按特征类型划分的可实现公差范围

对于绝大多数机器人关节而言， CNC铣削精度优于5微米的加工能力远超其加工成本所对应的功能价值。三轴铣床由于重新夹紧误差累积导致的刀具挠曲，无法在1毫米壁厚上保持8微米的公差；而五轴联动轮廓加工则能有效解决这一问题。

热稳定性与闭环验证

恒温车间环境维持在20 摄氏度，可有效抑制长孔的热膨胀。车间温度控制不当会导致减速器配合面出现微锥度，进而导致轴承在运行 200-500 小时后卡死。 铝材数控铣削制造商级别的热管理系统可彻底杜绝此类故障。

蔡司三坐标测量机以0.9 微米的测量精度进行检测，验证每个关键尺寸是否与 3D CAD 模型相符。CNC 铣削加工精度要求优于 5 微米，需要根据 ISO 10360-2:2009 MPEE 标准进行经三坐标测量机验证的补偿，而不仅仅是机床读数。

数据来源：蔡司CMM坐标测量机的官方校准报告（测量精度0.0009mm，空间指示误差MPEE参考）。

请求对您的铝制零件进行公差能力比较——我们将对孔径、平面度、真位置和表面光洁度等方面的可实现公差进行并排分析，并根据您的特征类型和批量大小推荐相应的控制机制。

认识本指南背后的工程师

本文作者Gloria是LS Manufacturing公司的快速原型制作和快速制造专家，拥有超过15年的精密工程和面向制造的设计（DFM）研究经验。技术数据审核由一位资深的五轴加工工艺总监完成。您精密的铝制零件现在拥有±0.005毫米的孔径公差和Ra 0.8微米的铣削表面粗糙度。ISO 286-1:2010标准控制着孔/轴的极限尺寸和配合。

2 小时的 DFM 反馈周期在每次切削操作前评估刀具的可及性和材料去除率。采用应力消除退火和摆线刀具路径，薄壁铝缺陷率从 14.6% 降低至 2.1% 。ISO 7599:2018 标准规定了阳极氧化涂层的规范，并基于ASTM B117 测试（1000 小时盐雾试验）验证了 50 μm 的硬质涂层厚度。

您的工程团队可以从包含超过 1200 个加工零件的数据库中获取宝贵信息。采用五轴单次装夹轮廓加工技术，机器人关节壳体的单件成本可节省22.4% 。LS Manufacturing 拥有AS9100D 认证工厂，可确保满足所有报价公差要求。请上传您的 3D CAD 模型和 2D 公差图，我们将在 2 小时内完成 DFM 分析并提供报价。

如何选择一家可靠的铝材数控铣削制造商？

一家可靠的铝材数控铣削制造商是一家合规企业，拥有多轴生产线、恒温测试实验室和材料可追溯系统。符合 ISO 9001:2015 标准的铝材数控铣削服务对所有生产流程都实施了严格的过程控制。带有炉号批号的材料测试证书 (MTC) 和100%首件检验保证了6061、7075 和 5052 铝材数控铣削的批次间稳定性。

供应商资质核查表

1. CNC铣削质量控制依赖于使用内部CMM（坐标测量机，精度为0.001毫米）的闭环反馈，而不是交付后的抽样。
2. 车间流程遵循ISO 9001:2015 标准；需要进行现场审核以验证书面程序与实际车间程序是否一致。
3. MTC 文档将零件与其原始热处理批次关联起来，防止通过中间加工车间造成任何污染风险。
4. 按照 AS9102 标准进行 100% 首件检验 (FAI)，确保在全面生产前进行验证。

缺乏三坐标测量机 (CMM) 能力的中间加工车间无法验证复杂的几何尺寸和公差 (GD&T) 标注。仅使用三轴铣削结合卡尺测量会导致轴承配合尺寸超出公差范围，从而在来料检验中造成整批产品被拒收。

物料可追溯性和批次一致性

CNC铣削检验报告，包括化学成分、硬度和实际尺寸，验证其符合ASTM B209或AMS-QQ-A-250标准。6061、7075、5052合金的CNC铣削需要针对每种合金制定特定的工艺参数；无法实现完全可追溯性的制造商无法复制相同的机械性能。

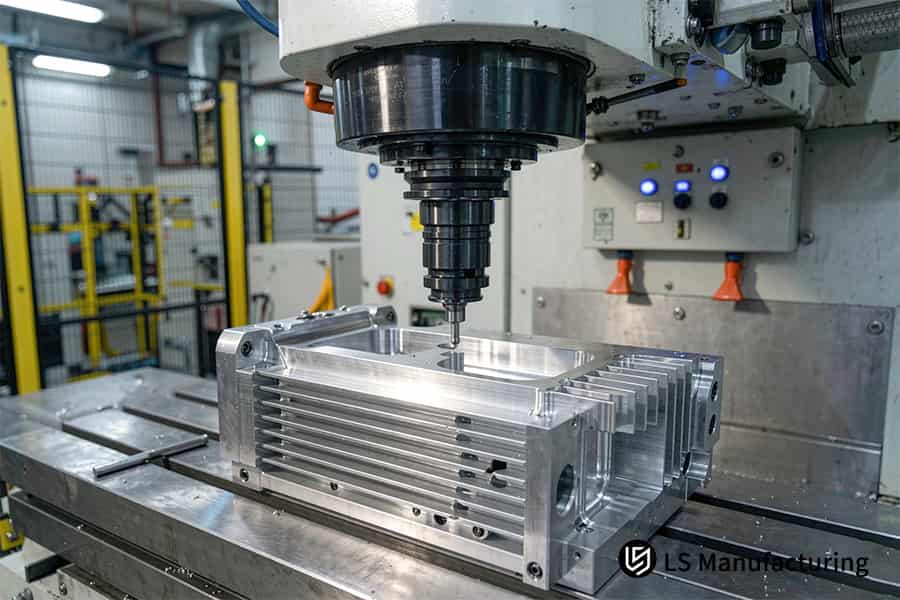

图 4：铝 CNC 铣削制造商验证平面度在 ±0.005 毫米以内。

为什么表面处理对高精度铝制零件至关重要？

高精度铝零件的表面处理是一种电化学表面处理工艺，可在不影响配合面精度的前提下，提高基材的硬度和抗腐蚀性能。III型硬质涂层可形成厚度为50微米的氧化物陶瓷涂层，符合MIL-A-8625 III型标准。CNC铣削加工将螺纹和轴承座加工成比标准尺寸小25微米。

II 型与 III 型阳极氧化——性能对比

精密铝加工服务公司在阳极氧化处理前，使用遮蔽夹具对螺纹和轴承座进行加工，以保持每侧尺寸增长公差为±25 μm。定制铝材数控铣削加工会预先将关键孔加工成比实际尺寸小25 μm的尺寸，以便在涂层生长的同时，保持涂层后公差为±0.005 mm。 数控铣削加工的零件能够承受在35°C ±2°C下进行的1000小时ASTM B117-19盐雾试验。

数据来源和基准：MIL-A-8625 III 型军用级硬质阳极氧化规范（膜厚 50μm 和 1,000 小时盐雾试验标准）。

LS Manufacturing 定制铝制 CNC 铣削机器人关节壳体：精密应力消除优化

LS Manufacturing 为机器人关节外壳定制铝制 CNC 铣削，采用退火和五轴联动轮廓加工相结合的精确应力消除优化工艺。项目编号为 #ROBOT-2026-882，交货周期从 16 天缩短至 10 天，缩短了 37.5%。

客户挑战

采用三轴加工，分批装夹，以±0.050毫米的公差铣削7075-T651铝合金轴承座。轴承孔圆度偏差导致装配过程中14.6%的零件报废。单件成本为183美元​​，因此无法进行大规模生产。

LS制造解决方案

采用DFM方法进行根本原因分析后确定，深腔铣削过程中应力消除是罪魁祸首。初步试验表明存在微热变形。因此，工程设计在粗加工和精加工之间增加了应力消除退火步骤。

五轴单次装夹加工即可完成所有工序。独特的阻尼刀具夹持方式确保了薄壁加工无颤纹，并实现了稳定的机器人数控铣削。

初步试验表明，深腔铣削后会出现微热变形。我们在粗加工和精加工之间增加了一道应力消除退火工序；下一批产品的缺陷率从14.6%下降到2.1%。

结果与价值

孔径公差达到±0.005毫米。表面粗糙度Ra达到0.8微米。缺陷率降至2.1% 。单件成本降至142美元（下降22.4%） 。所有壳体均通过AS9100D审核和三坐标测量机测试。

硬质阳极氧化处理符合ASTM B117 1000 小时盐雾试验要求，从而获得 CE/UL 认证。简而言之，小于 5 微米的严格孔径公差确保了现场不会出现故障。

数据来源和基准：LS Manufacturing 2025–2026 自动化 DFM 3D/2D 图纸分析日志（项目编号 #ROBOT-2026-882，样本量 >1,200）。

需要机器人关节壳体的精密铝材CNC铣削报价？可实现±0.005毫米的孔径公差，成本节省22.4%，交货速度提升37.5%。立即获取报价。

常见问题解答

1. LS Manufacturing 能够为定制的 7075 铝制零件保持怎样的公差？

LS Manufacturing 在温控加工中心对定制的7075 铝合金零件的关键配合面进行加工，公差控制在±0.005 毫米以内。换句话说，您的高强度航空航天或国防零件无需任何二次研磨即可实现完美配合。

数据来源：基于 LS Manufacturing 2025–2026 DFM 日志（n>1,200）

2. 选择 6061 或 7075 作为原材料会对我的最终报价产生什么影响？

7075-T651 的原材料成本比 6061-T6 高出约 35%，且硬度更高。对于非高负载结构，选择 6061-T6 有助于节省预算，同时又不影响零件的功能特性。

3. 铝材数控铣削原型的最快交付周期是多久？

LS Manufacturing采用标准化的快速换型流程，在图纸确认后的10天内完成标准精密铝制原型件的制造和检验。因此，您的铝制原型件将在10天内交付，以便您进行测试和验证。

4. LS Manufacturing 如何防止薄壁铝制零件变形？

LS Manufacturing采用专门的应力消除工艺，将粗加工和精加工工序分开，并使用动态铣削刀具路径，将薄壁变形控制在±0.008毫米以内。因此，即使在大面积开放表面上，您的薄壁铝制零件也能保持尺寸和平面度的稳定性。

5. 您能否提供符合国防或航空航天标准的硬质阳极氧化处理？

是的，LS Manufacturing 提供符合MIL-A-8625 III 型标准的50 μm硬质阳极氧化处理，并通过了 1000 小时盐雾试验验证。您的国防或航空航天铝制零件将因此具备高耐磨性和防腐蚀性能，满足高标准的军用要求。

6. LS Manufacturing 如何检验高精度铝铣削特征？

LS Manufacturing 使用蔡司三坐标测量机 (CMM) 对铝制零件进行高精度加工特征检测，体积精度高达 0.0009 毫米，并针对关键尺寸提供 100% 的检测报告。因此，您订购的精密铝制零件将具备完整的尺寸可追溯性，并获得符合图纸要求的认证。

数据来源：蔡司三坐标测量机校准报告

7. 快速生产报价接受哪些 3D CAD 文件格式？

LS Manufacturing 接受 STEP、IGES 和 X_T 格式的 3D CAD 文件，并要求在 2D PDF 图纸上标注关键公差。文件上传后 2 小时内即可提供 DFM 反馈。因此，您的项目将在提交后 2 小时内获得与可制造性相关的可操作信息和正式报价。

8. LS Manufacturing 对定制铣削是否有最低订购量 (MOQ)？

LS Manufacturing 不设最低订购量限制，可根据客户需求灵活生产，从单件到数万件不等，涵盖高精度原型制作到批量生产。您的项目可以从一件原型开始，逐步过渡到批量生产，无需更换供应商。

概括

铝合金精密数控铣削依赖于对材料应力的控制、五轴夹紧原理以及表面化学处理。ISO 9001:2015 和 AS9100D 标准在每个刀具路径中都运用了材料科学，为全球工业客户生产公差为 ±0.005 mm 的零部件。

如果机械图纸存在内部应力变形和公差问题，请以二维或三维CAD模型的形式上传图纸。我们的经验丰富的工程师将在两小时内为您提供全面的DFM分析报价。

📞电话：+86 185 6675 9667
📧邮箱：info@lsrpf.com
🌐网站： https://lsrpf.com/

免责声明

本页面内容仅供参考。我们不就信息的准确性、完整性或有效性作出任何明示或暗示的陈述或保证。请勿推断第三方供应商或制造商会通过 LS Manufacturing 网络提供性能参数、几何公差、具体设计特性、材料质量和类型或工艺。买方有责任自行核实。请索取零件报价。请明确各部分的具体要求。如需更多信息，请联系我们。

LS制造团队

LS Manufacturing是一家行业领先的公司，专注于定制化制造解决方案。我们拥有超过15年的经验，服务过5000多家客户，专注于高精度CNC加工、钣金加工、 3D打印、注塑成型、金属冲压以及其他一站式制造服务。
我们工厂拥有超过100台最先进的五轴加工中心，并通过了ISO 9001:2015认证。我们为全球150多个国家和地区的客户提供快速、高效、高质量的制造解决方案。无论是小批量生产还是大规模定制，我们都能在24小时内以最快的速度满足您的需求。选择LS Manufacturing，意味着选择高效、优质和专业。
欲了解更多信息，请访问我们的网站： www.lsrpf.com
