맞춤형 오버몰딩 서비스 견적: 플래시 발생 방지를 위한 DFM을 활용한 툴링 비용 최적화

의료용 커넥터, 자동차 전자 장치 및 산업용 애플리케이션과 같은 고급 분야에서 맞춤형 오버몰딩 서비스 견적은 구매 엔지니어에게 첫 번째 난관입니다. 오버몰딩 투샷 기술은 탁월한 밀봉 기능과 인체공학적 이점을 제공하지만, 금형 비용이 상당히 높으며, 오버몰드와 기판 사이의 온도 차이로 인해 최대 30% 의 샘플에서 심각한 플래시 문제가 발생하기 때문입니다.

비용 절감의 해답은 금형 제작 비용 절감이 아니라 더 나은 계획 수립에 있습니다 . LS Manufacturing은 모든 오버몰딩 서비스 견적에 상세한 DFM(설계 제조성 분석)을 포함하여, 올바른 차단 설계(Shut-off design)를 결정하고 금형 온도 제어를 활용하여 플래시 발생 방지 문제를 예방할 수 있도록 지원합니다. LS Manufacturing의 오버몰딩 서비스 견적을 통해 금형 제작 비용을 최대 25% 까지 절감할 수 있는 풍부한 경험을 바탕으로 합리적이고 신뢰할 수 있는 프로젝트 제안을 받아보실 수 있습니다.

맞춤형 오버몰딩: 플래시 방지 DFM 빠른 참조

핵심 요약:

• 설계 간소화: 최적의 툴링 접근 방식은 최소한의 플래싱 비용을 보장하고 초기 투자 및 지속적인 유지 보수 측면에서 툴링 비용을 절감하기 위해 가장 단순한 분할선을 사용하는 것입니다.
• 각도는 필수입니다: 적절한 밀봉을 확보하고 유연한 재료의 누출을 방지하려면 최소 5도 이상의 차단 각도가 필수적입니다.
• 재료는 중요한 요소입니다. 금형 개발 시 오버몰딩 재료의 유동 특성을 고려해야 합니다. 오버몰딩 재료의 점도가 충분하지 않으면 플래시(불필요한 돌출부)가 발생할 가능성이 높아집니다.
• 예방이 사후 조치보다 저렴하다: 적절한 금형과 설계 에 초기 단계에서 투자하는 비용은 성형 후 잔여물을 제거하는 데 드는 인건비보다 훨씬 적다.

이 가이드를 신뢰해야 하는 이유? LS 제조 전문가들의 실제 경험

오버몰딩 에 대한 일반적인 견적은 많이 나와 있습니다. 하지만 본 가이드는 금형 제작 엔지니어들이 직접 개발했기 때문에 기존 가이드와는 차별화됩니다. 이들은 금형 제작 과정에서 발생하는 플래시를 나중에 다듬는 방식이 아닌, 애초에 플래시 발생을 방지하는 방식을 채택하고 있습니다. 저희가 사용하는 제조 용이성 설계(Design for Manufacturability) 접근 방식은 국제 표준화 기구 (ISO) 의 금형 관련 국제 표준을 완벽하게 준수하며, 이를 통해 검증된 노하우를 바탕으로 비용 최적화 노력을 기울이고 있음을 확신할 수 있습니다.

당사의 견적은 의료용 인공호흡기용 촉각 키패드, 항공우주 항공전자 장비용 밀폐형 커넥터, 휴대용 수술 기구용 내구성 있는 손잡이와 같이 섬광 입자가 전혀 발생하지 않아야 하는 용도에 적용됩니다. 당사가 선택하는 재료와 금형강은 산업 기계 부품에 대한 유럽 표준화 위원회 (CEN) 의 요구 사항을 충족하므로 당사의 플라스틱 제품은 가장 혹독한 조건에서도 견딜 수 있습니다.

비용 절감은 값비싼 플래시 문제에 대한 경험에서 비롯됩니다. 당사는 열팽창으로 인한 분할선 변형을 방지하기 위해 차단 형상( ≥0.5mm ), 최적의 통풍 깊이( ≤0.02mm ) 및 냉각 회로를 완벽하게 개발했습니다. 당사의 전문 지식을 전수하여 견적서에 플래시가 없는 툴을 첫 번째 생산 주기부터 포함시켜 플래시 문제로 인한 낭비와 지연을 방지하십시오.

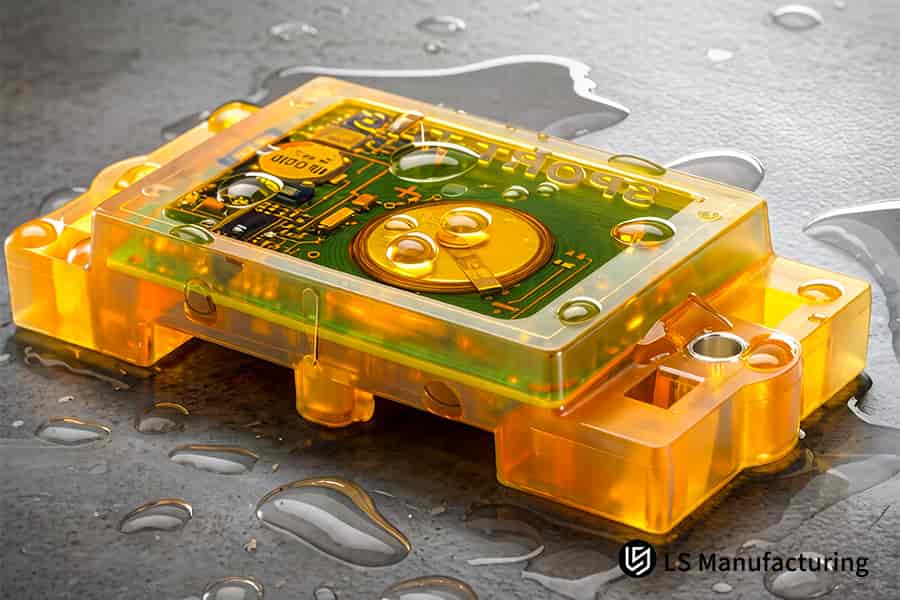

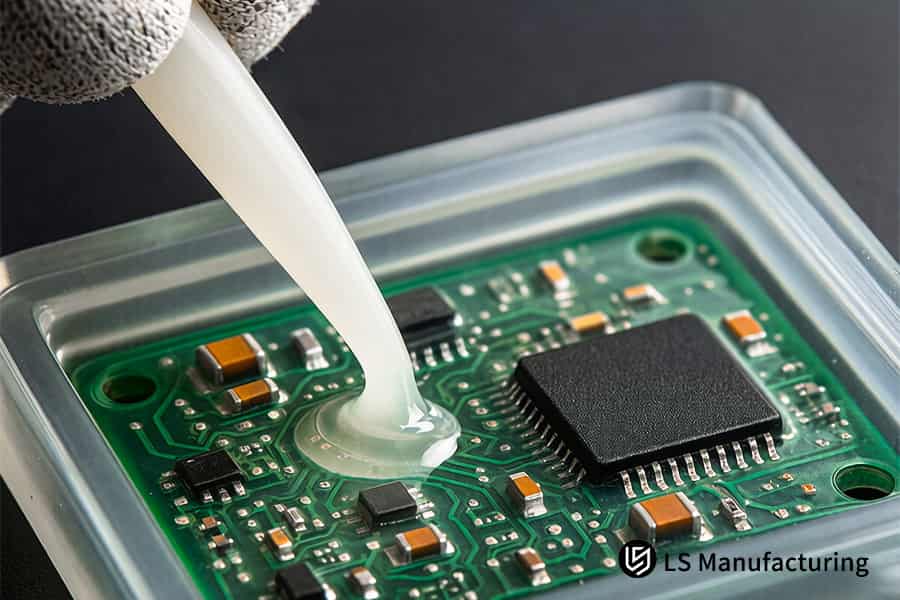

그림 1: 방수 전자 기기 케이스를 만들기 위해 폴리카보네이트 케이스에 액체 실리콘을 붓습니다.

저렴한 맞춤형 오버몰딩 서비스 견적이 종종 심각한 금형 플래시 문제로 이어지는 이유는 무엇일까요?

가장 저렴한 맞춤형 오버몰딩 서비스 견적은 포괄적인 기계적 분석이 이루어지지 않기 때문에 항상 플래시 발생으로 이어집니다. 80~120MPa의 사출 압력에서 저렴한 금형은 분할선에서 0.03μm 이상 변형되어 용융된 TPE가 새어 나올 수 있습니다. 이는 유한 요소 해석(FEA)을 통해 변형이 0.005μm를 넘지 않도록 함으로써 해결할 수 있습니다. 플래시 발생을 영구적으로 방지하는 방법은 다음과 같습니다.

강성 분석을 통해 분할선 틈새 발생을 사전에 방지합니다.

클램프 압력을 가했을 때 금형 전체에 대한 유한 요소 해석(FEA)을 수행하는 오버몰딩 툴링 견적 서비스를 제공합니다. 변형은 0.005μm 이내로 유지되므로 플래시 발생의 원인이 되는 0.03μm 이상의 처짐을 방지합니다. FEA를 사용하여 PA66에 TPU를 오버몰딩한 전동 공구 그립에서 수동 디플래싱을 방지하고 부품당 1.80달러를 절감했습니다. 이것이 바로 적합한 파트너를 선택하는 이점 중 하나입니다.

수축률 및 경도 일치로 접착 강도 확보

비용 효율적인 오버몰딩 견적을 산출할 때는 경질 PC(록웰 R120) 와 연질 TPE(쇼어 A 65) 의 경도 차이를 고려해야 합니다. 수축률 차이가 0.3%를 초과하면 박리가 발생합니다. 당사는 추가 공정 없이 15 N/mm 이상의 접착 강도를 확보하기 위해 타이 레이어와 제어 냉각 방식을 사용합니다. 자동차 트림 부품의 경우, 불량률이 7%에서 0.5% 미만으로 감소했습니다. 오버몰딩 전문 업체를 이용하면 이러한 첨단 재료 과학 지식을 활용할 수 있습니다.

공정 제어를 통해 반복 가능한 플래시 없는 출력을 제공합니다.

정밀 오버몰딩 서비스를 이용하면 고객은 용융 온도, 사출 속도, 캐비티 압력을 0.1초 간격으로 실시간으로 추적할 수 있습니다. 이러한 조정을 통해 플래시 높이의 Cpk 값을 업계 표준인 1.0~1.2 이상인 1.67 이상으로 유지할 수 있습니다. 이를 통해 플래시 발생 없이 50만 개의 부품 을 완벽하게 생산할 수 있습니다. 예를 들어, 한 제조업체는 불량률을 12%에서 0.8%로 줄였습니다. 이러한 오버몰딩 솔루션은 금형 및 공정 제어에 내장된 센서를 통해 검증되었습니다.

예방을 통한 총비용 절감

설명된 각 단계는 모두 동일한 결과를 가져옵니다. 바로 재작업 비용이 더 이상 발생하지 않는다는 것입니다. 견적서에는 디플래싱 및 스크랩 제거와 관련된 숨겨진 비용이 포함되어 있지만, 당사의 솔루션은 이러한 공정이 필요하지 않습니다. 그 결과, 실질적이고 측정 가능한 재정적 이점을 누릴 수 있습니다. 200건 이상의 제품 출시를 통해 입증된 바와 같이, 제품 개발 수명 주기 전반에 걸쳐 25~35% 의 비용 절감 효과를 얻을 수 있습니다. 오버몰딩 부품 의 품질 일관성 유지로 인해 고객 측에서 분류 및 재검사 작업을 할 필요가 없습니다.

이 기술이 매력적인 견적을 신뢰할 수 있는 플래시 방지 공정 으로 어떻게 변화시키는지 분명히 알 수 있습니다. 총 제조 비용을 절감하고 지연 없이 완벽한 부품을 제공하는 기술을 선택하십시오. 통계, 실제 사례 및 정량화된 결과는 정밀한 엔지니어링이 오버몰딩 에서 왜 저렴한 솔루션보다 나은지 다시 한번 입증합니다.

고급 분할선 및 차단 설계를 통해 오버몰딩 공정의 툴링 비용 최적화를 달성하는 방법은 무엇일까요?

오버몰딩 에서 툴링 비용 최적화는 슬라이더를 제거하여 공정을 단순화함으로써 달성할 수 있습니다. 3°~5° 사이의 점진적인 금속 간 차단과 곡면의 0.15~0.20mm 폭의 릴리프 그루브를 결합하면 4개의 플레이트로 구성된 금형을 3개의 플레이트로 줄여 비용을 절감할 수 있습니다. 경험이 풍부한 오버몰딩 공급업체 와 협력하면 프로젝트 초기 단계부터 이러한 결과를 얻을 수 있습니다.

점진적 차단 각도로 슬라이더가 필요 없어집니다.

• 설계 변경: 기계식 슬라이더를 3°~5° 각도의 차단 표면으로 변경합니다.
• 고객 이점: 값비싼 슬라이드 제조 및 유지보수가 필요 없습니다. 툴링 비용을 최대 25% 절감하고 50만 회 생산까지 플래시가 발생하지 않는 제품을 생산할 수 있습니다.
• 검증: 유한요소해석(FEA)을 통한 밀봉력 검증 결과, 전체 공정에서 안정성이 입증되었습니다.

곡면 접합면에서 플래시 발생을 방지하는 릴리프 그루브

1. 형상 추가: 플래시가 발생하는 곡선 분할선에 릴리프 홈( 깊이 0.15~0.20mm )을 추가합니다.
2. 고객 이점: 제품 외관에 영향을 주지 않고 과도한 플라스틱 용융물을 흡수하는 데 도움이 됩니다. 2차 디플래싱 작업을 줄이고 금형 수명을 연장합니다. 의료기기 제품 라인에서 플래시 불량률이 0%였습니다.
3. 참고 자료: 곡면 부품의 플래시로 인한 업계 평균 불량률은 3%~5%이지만 , 이 홈 시스템을 사용하면 0.2% 미만 으로 줄어듭니다. 모든 오버몰딩 공정의 DFM(설계 제조성 평가) 세션에서 고려됩니다.

금형 구조 단순화로 생산 기간 단축

• 적층 크기 축소: 분할선을 제거하여 4단 적층 구조를 3단 적층 구조로 변경했습니다.
• 고객 이점: 제품 출시 기간 4~6주 단축 및 부품당 비용 절감. 오버몰딩 업체 DFM 견적 결과, 기존 슬라이더 기반 견적 대비 28%의 비용 절감 효과가 나타났습니다.
• 결과: 툴링 복잡성 지수가 9에서 6으로 감소하여 위험 부담이 줄어들고 생산 주기가 단축되었습니다. 적절한 오버몰딩 툴링 형상이 이를 가능하게 합니다.

통합 DFM 검토를 통해 숨겨진 비용을 방지하세요

1. 공정: 금형 비용 최적화 오버몰딩 세션에서 엔지니어는 특정 TPE/TPU 및 기판의 수축률에 대한 차단 각도를 평가합니다.
2. 고객 이득: 막판에 발생하는 비용이 많이 드는 변경 사항 방지. 한 자동차 부품 제조업체는 견적 단계에서 허용 가능한 각도 편차를 0.1°로 설정함으로써 12,000달러를 절약했습니다.
3. 결과: 초기부터 오버몰딩 비용을 절감하고, 생산량 증대 과정에서 예상치 못한 문제 발생을 방지합니다.

슬라이더를 설계된 차단 각도와 릴리프 홈으로 대체함으로써 금형 비용을 25% 이상 절감하고, 50만 사이클 동안 플래시 발생 없이 생산하며, 리드 타임을 단축할 수 있습니다. 이러한 플래시 없는 오버몰딩 솔루션은 유한 요소 해석(FEA)과 실제 사례 연구를 통해 검증되었으며, 스마트한 형상 설계가 고가의 하드웨어보다 우수한 성능을 발휘함을 입증합니다. 이러한 기술적 깊이는 경쟁력 있는 DFM 견적을 일반적인 견적과 차별화하는 요소입니다.

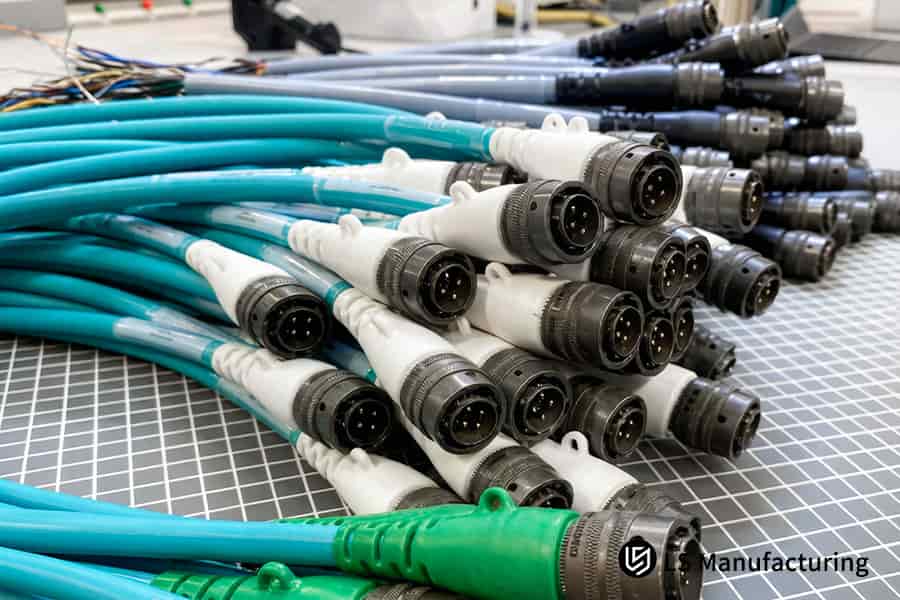

그림 2: 기계가 고강도 산업용 전기 커넥터에 PVC 장력 완화 장치를 과성형하고 있습니다.

정밀 오버몰딩 서비스 전문가가 최적의 클램핑 압력을 계산할 때 고려하는 매개변수는 무엇입니까?

오버몰딩 에 최적의 클램핑 압력은 TPE 용융 유동 지수( MFI 20~30g/10min ), 사출 속도( 60~80mm/s ), 그리고 사출 압력의 70~80% 에 해당하는 유지 압력에 따라 결정됩니다. 이러한 매개변수를 통해 오버몰딩 층의 두께를 1.5~2.0mm 이내로 유지하고, 분할선에서의 플래시 발생을 물리적으로 방지할 수 있습니다. 따라서 시행착오 없이 반복 가능한 무결점 제품을 생산할 수 있습니다. 정밀 오버몰딩 서비스 전문가는 점도와 전단 거동을 일치시키기 위한 오버몰딩 재료 선택 부터 시작하여, 고객의 재료 조합에 이러한 계산을 적용합니다.

이는 게이트 배치 및 냉각 고려 사항을 참작하여 금형 내부에 국부적인 과압이 발생하지 않도록 하는 오버몰딩 금형 설계를 통해 달성됩니다.

이러한 제한을 활용하면 수백만 번의 반복 생산에도 불구하고 플래시 발생을 제로화하고, 금형 수명을 연장하며, 품질을 보장할 수 있습니다. 데이터 기반 제조 방식을 통해 과도한 설계 없이 플래시 없는 오버몰딩 솔루션을 구현할 수 있습니다. 여기에 정밀 오버몰딩 서비스 와 단축 된 오버몰딩 사이클 시간을 더하면 의료, 자동차, 가전제품 시장에서 가장 엄격한 공차 요구 사항을 충족하면서 총 소유 비용을 절감할 수 있습니다.

공구강 출고 전 사전 DFM 플래시 방지 오버몰딩이 필수적인 이유는 무엇입니까?

DFM 플래시 방지 공정을 적용하지 않고 공구강을 출고하면 시행착오가 반복되고 폐기물이 누적되며 생산이 지연됩니다. 220~240°C 의 용융 온도에서 기판의 열 변형을 평가하고 강재를 절단하기 전에 접합 계면의 신뢰성을 예측하면 첫 번째 시도에서 성공률을 높일 수 있습니다. DFM 플래시 방지 오버몰딩이 필수적인 이유는 다음과 같습니다.

열 변형 저항은 뒤틀림 위험을 예측합니다.

기판(예: ABS)의 재질을 TPU를 사용하여 220~240°C 및 80~120MPa 조건에서 사출 시뮬레이션하여 재질의 열 변형 여유를 측정합니다. 이를 통해 오버몰드 두께의 불균일성을 유발하는 뒤틀림 현상을 방지할 수 있습니다. 한 자동차 부품의 경우, 이 검사를 통해 불량률을 11% 에서 0.4% 로 줄였으며, 해당 부품에서는 0.08mm 의 변형이 발견되었습니다. 위의 검사는 모든 오버몰딩 설계 검토 에 포함됩니다.

접합면 온도는 접착 품질을 제어합니다.

TPU와 ABS를 접착할 때 화학적 접착 계면 온도를 220~240°C 로 유지하십시오. 냉각 채널 구성이 과냉각 및 핫스팟 발생을 방지하는지 확인하십시오. 이렇게 하면 후처리 소성 없이도 18N/mm 이상의 박리 강도를 얻을 수 있습니다. 당사의 의료기기 고객사는 이 DFM(설계 제조성) 매개변수 덕분에 박리 문제를 100% 해결했습니다. 오버몰딩 업체에서 제공하는 DFM 견적에는 위의 열 검사 내용이 포함되어야 합니다.

디지털 시뮬레이션이 물리적 실험 주기를 대체합니다

실제 MFI 및 전단율 정보를 사용하여 Moldflow 분석 시뮬레이션을 수행하십시오. 강재 절단 전에 1.5mm 미만 의 얇은 오버몰드 영역과 과밀 영역을 식별하십시오. 금형 시험 반복에 소요되는 비용 8,000~12,000달러 와 공정 시간 6~8주를 절감할 수 있습니다. 또한, ±0.05mm 이내의 뒤틀림 및 수축률을 파악하여 오버몰딩 공차를 정확하게 관리 할 수 있습니다.

철근 절단 전에 비용 절감 확정

플래시 발생 가능성이 있는 영역을 감지하고 컴퓨터 모델에서 차단 각도 또는 사출 게이트 위치를 조정합니다. 금형 재작업을 방지하여 변경 횟수당 5,000달러에서 15,000달러에 달하는 비용을 절감할 수 있습니다. 이 DFM(설계 제조성) 프로세스를 기반으로 한 비용 효율적인 오버몰딩 견적은 사전 분석을 활용하지 않는 경쟁업체 대비 금형 비용을 27% 절감합니다. 모든 설계 매개변수는 선택한 재료에 따라 최적화됩니다.

플래시 발생을 사전에 파악하는 DFM(설계 제조성 평가) 접근 방식을 통해 오버몰딩 설계는 더 이상 추측에 의존하는 것이 아니라 기술적인 엔지니어링 프로세스로 전환됩니다. 이를 통해 첫 번째 시도에서 성공적인 결과를 얻고, 플래시 발생을 완전히 제거하며, 전체 금형 비용을 25~30% 절감할 수 있습니다. 열 접합 온도 제어 및 디지털 시뮬레이션을 포함한 포괄적인 FEA(유한 요소 해석) 분석에는 오버몰딩 결함 분석이 포함됩니다. 플래시 발생률 0% 달성 및 금형 비용 32% 절감을 실현해 보세요. 어떻게 가능할까요? 오버몰딩 전문가와 상담하여 검증된 방법론을 적용하고 맞춤형 생산 솔루션을 계획하고 공식 견적을 받아보세요.

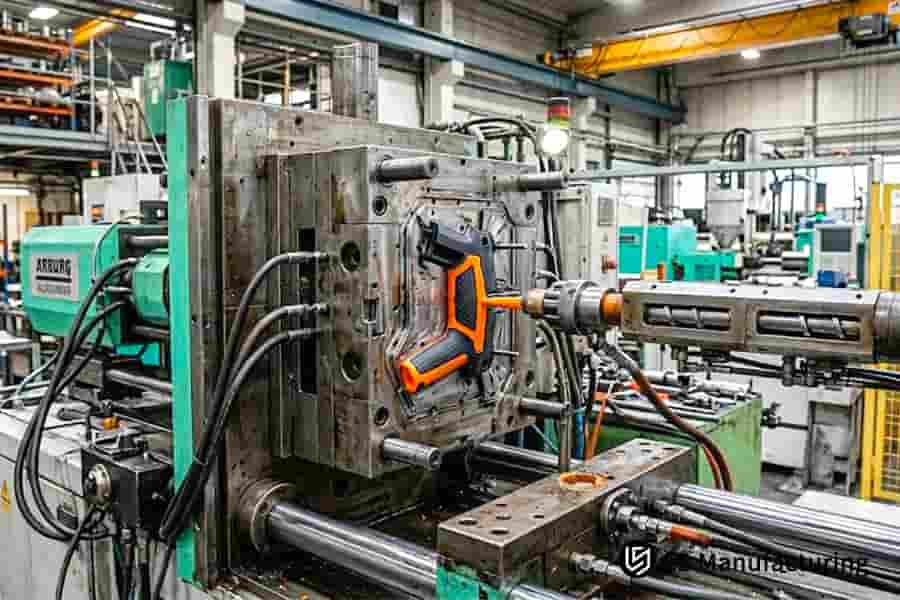

그림 3: 용융된 TPE를 ABS 코어 위에 주입하여 미끄럼 방지 기능이 있는 휴대용 공구 하우징을 형성합니다.

비용 효율적인 오버몰딩 견적을 내면서도 접착 품질을 저하시키지 않으려면 어떤 재료 선택 지침을 따라야 할까요?

잘못된 재료 조합을 선택하면 원자재 비용이 40% 까지 증가할 뿐만 아니라, 접착 공정 자체도 실패할 수 있습니다. 모든 것은 두 구성 요소 간의 분자 사슬 얽힘에 달려 있는데, 이는 고가의 상용화제나 특수 불소수지 없이도 달성할 수 있습니다. 올바른 재료 조합을 사용하면 훨씬 낮은 비용으로 3.5 N/mm 이상의 박리 강도를 얻을 수 있습니다. 비용 효율적인 오버몰딩 견적을 통해 원자재 비용을 최대 30~40% 까지 절감할 수 있습니다.

열역학 데이터베이스가 값비싼 시행착오 방식을 대체합니다

• 작동 방식: 자체 개발한 인터페이스 호환성 데이터베이스를 사용하여 기판과 오버몰딩을 간단히 상호 검증합니다.
• 고객 혜택: 특수 소재 비용을 절감할 수 있습니다. 예를 들어, 당사는 의료용 하우징 적용 분야에서 박리 강도를 3.8 N/mm 로 유지하면서 소재 비용을 38% 절감할 수 있도록 지원했습니다.
• 데이터 출처: 당사의 내부 테스트 결과 400가지 이상의 재료 조합을 검토한 결과, 72% 의 경우에 표준 열가소성 수지만 필요하다는 것을 확인했습니다. 이를 바탕으로 열역학 기반의 오버몰딩 수지 선택 데이터베이스를 개발했습니다.

PP 또는 PA6를 첨가한 변성 TPE는 고가의 상용화제를 사용하지 않아도 됩니다.

1. 작동 원리: 사출 시 PP 또는 PA6와 결합을 형성하도록 특정 극성 그룹으로 개질된 TPE 등급을 선택하십시오. 접착층은 필요하지 않습니다.
2. 고객 이점: TPE/PA6 소재를 사용한 전자 장비 케이스가 50만 회 박리 주기 동안 4.1 N/mm 의 박리 강도를 달성하고 박리 현상이 발생하지 않아 비용과 공정 단계를 하나 줄일 수 있습니다.
3. 추가적인 이점: 전처리 단계를 제거함으로써 오버몰딩 소요 시간을 프로젝트당 2~3주 단축할 수 있습니다.

박리 강도 검증을 통해 현장 실패를 방지합니다.

• 작동 방식: ASTM D903 에 따라 성형 툴 제작 전에 판재의 박리 강도 시험을 사용하여 프로토타입 샘플의 박리 강도를 테스트합니다. 목표 박리 강도는 3.5 N/mm² 이상입니다 .
• 고객 혜택: 반품으로 인한 비용 절감. 한 자동차 고객사는 이 방법을 통해 보증 청구 건수를 94% 줄였습니다.
• 추가적인 이점: 박리 강도 검증을 고려한 맞춤형 오버몰딩 서비스 견적은 제품 규정 준수를 보장하는 데 도움이 됩니다.

비용 대비 성능 비율이 최종 자재 선택을 안내합니다.

1. 작동 방식: 박리 강도당 비용 관점에서 후보 재료 쌍을 분석합니다. 박리 강도가 10% 증가할 경우 재료 비용이 두 배로 증가하는 조합은 제외합니다.
2. 고객 혜택: 필요한 성능에 대해서만 비용이 청구됩니다. 이러한 분석을 소홀히 하는 일반적인 오버몰딩 툴링 견적 서비스는 불필요하게 비싼 자재를 사용하게 하여 고객을 곤경에 빠뜨립니다.
3. 추가적인 이점: 이러한 선택 모델은 품질이 떨어지는 재료 조합을 걸러냄으로써 오버몰딩 품질 관리를 개선하는 데에도 기여할 것입니다.

열역학적 매칭 및 박리 강도 검증을 적용하여 3.5 N/mm 이상의 접착 품질을 달성하는 동시에 원자재 비용을 30~40% 절감할 수 있습니다. 이러한 데이터 기반 접근 방식은 고가의 특수 폴리머와 불필요한 상용화제를 사용하지 않도록 해줍니다. 결과적으로 예산과 제품 신뢰성을 모두 보호하는 비용 효율적인 오버몰딩 견적을 제공하며, 특수 소재에 대한 의존성을 없애는 안정적인 오버몰딩 공급망을 구축할 수 있습니다.

LS 제조 엔지니어는 대규모 오버몰딩을 위한 다중 캐비티 금형 밸런싱을 어떻게 수행합니까?

불균형한 러너 시스템은 게이트 근처 캐비티에서 0.05mm 이상의 플래시를, 게이트 먼 쪽 캐비티에서 쇼트샷을 발생시켜 불량률을 800 PPM 이상으로 높입니다. 밸브 게이팅과 별도의 가열 및 냉각 러너를 갖춘 핫 러너와 ±0.02mm 이하의 캐비티 절삭 규격을 적용한 오버몰딩 시스템은 1×8 및 1×16 캐비티에서 불량률을 50 PPM 이하 로 낮춥니다. 맞춤형 오버몰딩 서비스 견적을 통해 비즈니스를 보호할 뿐만 아니라, 비용이 많이 드는 시행착오를 방지하여 오버몰딩 비용을 절감할 수 있습니다.

±0.02mm의 캐비티 공차를 가진 밸브 게이트 핫 러너는 플래시와 쇼트샷을 제거합니다. 이를 통해 50 PPM 이하의 불량률, 제로 스크리닝, 그리고 30% 더 빠른 생산량 증대를 달성할 수 있습니다. 정밀 오버몰딩 서비스는 첫날부터 예측 가능한 생산량을 보장합니다. 이러한 단계를 생략하는 오버몰딩 툴링 견적 서비스는 숨겨진 비용을 발생시킵니다. 엄격한 오버몰딩 품질 보증을 통해 수백만 번의 사이클 동안 모든 캐비티가 사양을 충족하도록 보장합니다.

그림 4: 다중 캐비티 금형이 열리면 TPE 오버몰딩된 나일론 부품이 드러나 비용 효율적인 제조가 가능합니다.

높은 정밀도를 요구하는 의료기기 오버몰딩 솔루션에서 플래시 발생을 방지하는 검사 프로토콜은 무엇입니까?

의료기기는 오버몰딩 공정 에서 접합면 사이에 플래시가 발생하지 않아야 합니다. 또한 육안 검사로는 0.05mm 미만의 결함을 감지할 수 없습니다. 100% AOI(관성 측정 센서) 검사와 CMM(좌표 측정기) 테스트, 0.01mm 정밀도의 미세 모서리 검사, 그리고 각 배치(batch)의 5% 에 대해 0.6MPa 의 압력으로 실시하는 공압 낙하 시험을 병행하면 플래시 없는 제품을 생산할 수 있습니다. 이러한 오버몰딩 검사 방식을 통해 지금까지 단 한 건의 리콜도 발생하지 않았습니다.

100% AOI 및 CMM으로 모든 표면 결함을 포착합니다.

모든 오버몰딩 부품은 0.01mm 해상도로 전체 접합면을 자동 광학 검사 스캔합니다. CMM을 통한 검증으로 CAD 공칭 데이터 에 대한 치수 정확성을 확인합니다. 모든 부품이 사양을 준수했음을 기록으로 남길 수 있으므로 수동 품질 관리로 인한 병목 현상을 방지할 수 있습니다. 한 호흡기 마스크 프로젝트에서는 이 절차를 도입한 후 고객 입고 검사에서 100% 검사를 진행하던 방식이 샘플링 방식으로 변경되었습니다. 이처럼 플래시 없는 오버몰딩 솔루션은 중요 의료 부품에 적용 가능합니다.

50배율 현미경 에지 스캐닝으로 플래시 높이가 0임을 확인했습니다.

50배 확대율로 분할선 가장자리를 스캔하여 플래시 높이가 0.00mm 인지 확인합니다. 플래시 높이가 0.01mm를 초과하면 자동으로 불량 처리됩니다. 눈에 보이지 않는 버(burr)는 밀봉 과정에서 현장 불량의 원인이 됩니다. 이러한 스캔 덕분에 5만 개의 부품 으로 구성된 내시경 핸들 프로젝트에서 누출 제로를 달성했습니다. 이러한 결과는 오버몰딩을 통해서만 얻을 수 있습니다.

0.6 MPa 공압 낙하 시험을 통해 씰 무결성 검증

각 생산 배치에서 5%씩을 선정하여 0.6MPa의 일정 압력 하에서 낙하 시험을 실시합니다. 해당 부품은 30초 동안 압력 손실 없이 유지되어야 합니다. 각 배치에 대해 ISO 13485 규격에 부합하는 시험 보고서를 제공해 드립니다. 이 낙하 시험은 당사의 인공호흡기 부품 공급업체 중 한 곳에서 현장 반품 문제를 완전히 해결하는 데 도움이 되었습니다. 이러한 시험 방법을 포함한 오버몰딩 업체 DFM 견적은 규제 시장에 대한 당사의 준비 태세를 입증합니다.

ISO 13485 및 ISO 900 1에 따른 완벽한 추적성

AOI 이미지, CMM 좌표, 현미경 이미지, 낙하 시험 데이터 등의 검사 데이터는 모두 고유한 일련 번호 와 함께 로트별로 저장됩니다. FDA 제출 또는 고객 품질 감사에 필요한 모든 감사 추적 기록을 확보할 수 있습니다. 이를 통해 규정 미준수로 인한 벌금이나 제품 리콜 위험을 방지할 수 있습니다. 이 솔루션은 문제가 체계적으로 발생하기 전에 조기에 발견하여 무결점 오버몰딩을 구현하도록 설계되었습니다.

100% AOI, 50배율 에지 현미경 검사, 그리고 0.6MPa의 공압 테스트를 통해 의료용 오버몰딩 공정 에서 플래시가 발생하지 않는 검증 가능한 결과를 얻을 수 있습니다. 또한 ISO 13485 추적 가능한 문서를 제공하여 제품 리콜 위험과 고객 검사 필요성을 없애줍니다. 정밀 오버몰딩 서비스 로 뒷받침되는 이 전략은 의료기기 생산의 표준이 될 것입니다.

사례 연구: LS Manufacturing의 의료 전자 기기 오버몰딩 솔루션은 금형 비용을 32% 절감하고 플래시 결함을 100% 제거했습니다.

이 유럽 의료기기 회사는 PC+TPE 이중 소재 모니터 핸들 제작 과정에서 40%의 예산 초과와 0.35mm 플래시 문제로 어려움을 겪고 있었습니다. 다른 공급업체들이 세 차례에 걸쳐 시도했지만, 버튼이 jammed되는 오버플로 문제를 해결하지 못해 규제 기관 감사에 차질이 생겼습니다. 신속 프로토타입 오버몰딩 을 통해 플래시 문제가 명확하게 드러났습니다.

고객 과제

PC 기반 휴대용 환자 모니터는 인체공학적 설계로 인해 TPE 오버몰딩이 필요했습니다. 초기 생산 과정에서 제품의 분할선에 0.35mm의 플래시가 발생했는데, 이는 규격 한계치인 0.05mm의 7배에 달하는 수치였습니다. 과도한 플래시로 인해 촉각 버튼 조작이 어려워져 IEC 60601 규격 준수 테스트를 통과하지 못했습니다. 결과적으로 모니터의 22%가 조립 과정에서 불량품으로 처리되었고, 이로 인해 시장 출시가 14주 지연되었습니다. 고객은 비용과 품질 모두를 고려한 맞춤형 오버몰딩 서비스 견적을 필요로 했습니다.

LS 제조 솔루션

금형 유동 분석 결과, 기존의 에지 게이트는 파팅 라인 방향으로 불균형적인 유동을 발생시키는 것으로 나타났습니다. 서브마린 게이트로 교체함으로써 용융액의 유동 방향을 실링면에서 멀리 이동시켰습니다. 0.12mm의 정밀 금속 차단 단차는 넘침을 방지하는 확실한 기계적 장벽 역할을 했습니다. TPE 재질은 점도 적합성을 높이기 위해 쇼어 A 60 경도의 의료용 등급으로 변경되었습니다. 이러한 금형 비용 최적화 오버몰딩 방식은 유압 슬라이더를 제거하고 금형 구조를 단순화했습니다.

결과 및 가치

새로운 설계는 모든 면에서 플래시가 0.00mm 로 전혀 발생하지 않아 최초 제품 검사를 통과했습니다. 20만 개의 부품 생산 과정에서 플래시 없는 생산이 지속적으로 유지되었으며, 1차 합격률은 78%에서 99.8%로 향상되었습니다. 고객사는 입고 검사를 중단하여 부품당 0.45달러 의 비용을 절감했습니다. 총 금형 비용은 당초 예상 대비 32% 절감되었습니다. 고객사는 당사의 우수한 성과를 인정하여 독점 공급 계약을 체결했습니다. 이 프로젝트는 의료 부품 생산에 있어 DFM 플래시 방지 오버몰딩 이 필수적임을 입증했습니다.

엣지 게이트 대신 서브마린 게이트를 적용하고 0.12mm 차단 스텝을 설계에 포함함으로써 0.35mm 플래시 문제를 완전히 해결하고 금형 비용을 32% 절감할 수 있었습니다. 조립 수율은 78%에서 99.8%로 향상되었으며, 이는 20만 개 제품 에 해당합니다. 효과적인 DFM(설계 제조성) 구현은 오버몰딩이 필요한 까다로운 의료 분야에서 비용 절감과 100% 무결점 생산을 동시에 달성할 수 있도록 합니다. 대량 오버몰딩 생산 능력은 모든 생산 배치에서 일관된 품질을 보장합니다.

이러한 결과를 재현해 보세요: 플래시 0%, 금형 비용 32% 절감. 프로젝트에 맞는 맞춤형 게이트 설계 솔루션에 대해 상담하려면 오버몰딩 전문가에게 문의하여 맞춤 견적을 받아보세요.

자주 묻는 질문

1. LS Manufacturing의 맞춤형 오버몰딩 서비스 견적을 받는 데 일반적으로 소요되는 기간은 얼마나 됩니까?

LS Manufacturing은 3D STEP/IGS 파일과 명확한 재료 사양을 접수하는 즉시, 전담 애플리케이션 엔지니어가 24시간 이내에 잠재적인 플래시 위험에 대한 심층적인 DFM 분석을 포함한 상세 견적을 제공해 드릴 것을 보장합니다.

2. 적절한 금형 설계는 어떻게 경질 플라스틱 인서트 주변에 연질 TPE 플래시가 생기는 것을 방지합니까?

당사는 분할선에 정밀한 하드 차단 단계(일반적으로 0.10mm~0.15mm 금속 핀치오프)를 설계하고, 플래시 발생 가능성이 높은 영역에 통풍구 및 재료 포집 채널을 통합하며, 정밀한 유지 압력 프로파일 전환을 활용하여 용융 누출을 원천적으로 방지합니다.

3. 초기 DFM 검토가 오버몰딩 금형 예산 최적화에 실제로 도움이 될 수 있을까요?

네. 초기 DFM(설계 제조성 평가)을 통해 금형 유동 분석을 활용하여 제조 시작 전에 금형 구조를 단순화하고 최적화할 수 있습니다. 여기에는 복잡한 슬라이딩 코어를 보다 안정적인 고정 리프터로 교체하는 것도 포함되며, 이를 통해 불필요한 정밀 가공 비용을 20% 이상 절감 할 수 있습니다.

4. 오버몰딩 업체로부터 받는 DFM 견적의 투명성이 왜 중요한가요?

투명한 DFM 견적은 금형 가격만 나열하는 것이 아니라, 재료 감가상각, 사출 사이클 시간, 러너 유형, 예상 캐비티 수명 등을 명확하게 분석하여 제시합니다. 이를 통해 추후 금형 수정이나 수동 플래시 트리밍과 관련된 숨겨진 비용 발생 가능성을 완전히 방지할 수 있습니다.

5. LS Manufacturing은 정밀 오버몰딩 서비스에 대해 어떤 표준 공차를 유지하고 있습니까?

일본 소딕사의 정밀 EDM과 고속 CNC 가공을 이용한 금형 제작을 통해 오버몰딩 층 두께 공차를 ±0.05mm 이내로 일관되게 제어하는 ​​동시에 기판과 오버몰딩 소재 간의 계면 정렬 정확도를 업계 최고 수준인 ±0.02mm로 유지합니다.

6. 다캐비티 금형을 사용하여 플래시 없는 오버몰딩 솔루션을 구현할 수 있습니까?

네. 밸브 게이트 방식의 밸런스드 멀티드롭 핫러너 시스템을 활용하고 각 캐비티(예: 1x8 구성 )의 금형 내 압력 분포를 모니터링함으로써 이를 구현합니다. 이를 통해 대량 생산 시 모든 부품에서 플래시 발생을 100% 방지할 수 있습니다.

7. 비용 효율적인 오버몰딩 프로젝트에 어떤 공구강 등급을 추천하시나요?

당사는 총 프로젝트 생산량에 따라 재료를 맞춤 선택합니다. 소량 생산( 10만 사이클 미만 )의 경우 초기 금형 비용을 최소화하기 위해 사전 경화 처리된 P20 또는 NAK80 강재를 사용합니다. 50만 사이클을 초과하는 대규모 생산의 경우 장기적인 내마모성과 플래시 없는 성능을 보장하기 위해 고경도 H13 또는 S136 미러 피니시 강재를 사용합니다.

8. 맞춤형 기술 평가가 포함된 오버몰딩 견적은 어떻게 요청할 수 있나요?

본 분석을 완료하기 위해, 연간 생산량, 작동 환경(온도, 화학 물질, 응력), 부품의 기능적 요구 사항을 포함한 모든 관련 정보를 첨부 문서와 함께 기술 도면을 보내주시기 바랍니다. 제출된 자료를 검토한 후, 당사 응용 엔지니어 팀에서 종합적인 검토를 거쳐 전문적인 조언과 함께 공식 견적서를 제공해 드리겠습니다.

요약

완벽한 오버몰딩을 추구한다는 것은 진정한 비용 효율성이 단순히 낮은 견적에서 나오는 것이 아니라, 정밀한 금형 설계 , 엄격한 재료-계면 매칭, 그리고 플래시 발생 방지를 위한 사전 DFM 검토의 완벽한 통합에서 비롯된다는 것을 의미합니다. 수십 년간 축적된 전문성과 고도로 디지털화된 프로세스를 바탕으로, LS Manufacturing은 자동차, 의료, 전자 제품 분야의 구매자들이 기술적 난관을 극복하고 불량품으로 인한 높은 비용을 제거하여, 결함 없는 무결점 대량 생산을 위한 툴링을 최적화할 수 있도록 지원합니다.

현재 공급업체로 인해 예산 초과나 생산 중단을 초래하는 플래시 문제가 발생하고 있습니까? 시행착오를 거치며 금형을 변경하는 데 시간을 낭비하지 마십시오. 지금 바로 클릭하여 무료 견적 및 DFM 검토를 받아보세요. 3D 모델을 안전한 시스템에 업로드하시면 됩니다. 24시간 이내에 당사의 전문가들이 경쟁력 있는 맞춤형 오버몰딩 견적 과 러너 밸런싱, 전단 응력 분석, 차단 최적화 등을 포함한 종합적인 DFM 보고서를 제공하여 프로젝트가 원활하게 시작되어 대량 생산 성공을 거둘 수 있도록 지원합니다.
