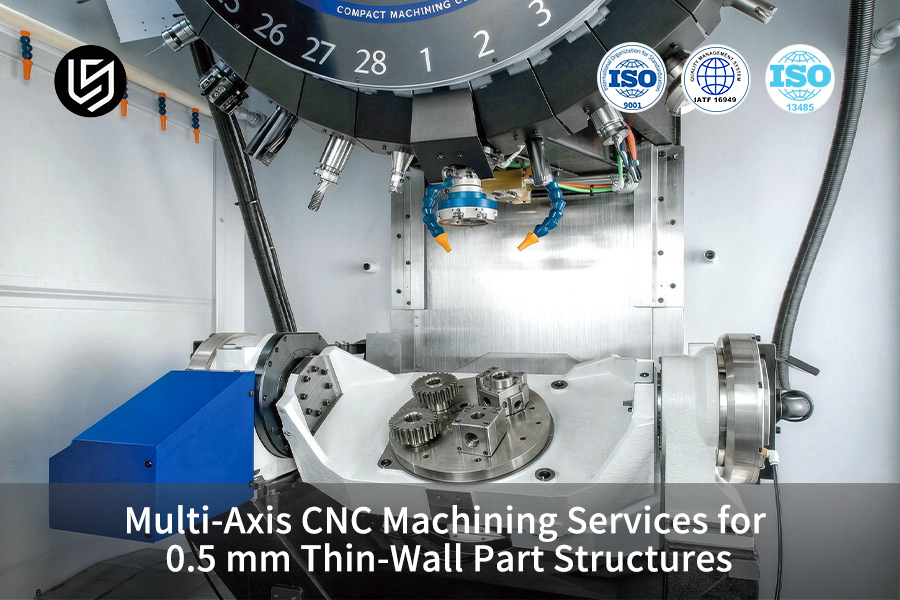

Services d'usinage CNC multi-axes pour structures de pièces à parois minces de 0,5 mm

L'usinage CNC multiaxes est une solution de précision pour les parois minces, qui élimine les vibrations dues à la force de coupe grâce à des trajectoires synchronisées. LS Manufacturing fournit des pièces pour l'aérospatiale.

Pour les chaînes d'approvisionnement, le service d'usinage CNC multiaxes de LS Manufacturing permet de réduire les coûts de 28,5 % par pièce. Les dispositifs de fixation sous vide garantissent la géométrie.

Tableau comparatif des options de procédés d'usinage de parois minces

Ce guide de référence rapide compare le positionnement dynamique traditionnel à 3 axes et à 4 axes, ainsi que la découpe simultanée à 5 axes de LS Manufacturing pour les structures aérospatiales à parois minces de 0,5 mm .

La découpe simultanée à 5 axes de LS Manufacturing offre une bande de tolérance de ±0,003 mm pour une épaisseur de paroi de 0,5 mm, réduisant les coûts de production de 28,5 % par rapport à la méthode traditionnelle à 3 axes.

Points clés à retenir

• Livraison rapide et économies de coûts : grâce à l'application de la technologie d'usinage à réglage unique 5 axes, le temps de production total a été réduit de 37,5 % et le coût de production unitaire a été réduit de 28,5 %.
• Tolérance serrée : Dans le cas de parois minces de 0,5 mm , le contrôle de micro-usinage maintient une tolérance dimensionnelle serrée à ±0,003 mm.
• Assurance qualité : Le pourcentage de défauts a diminué à 2,1 % (contre 14,2 % pour l'usinage conventionnel), évitant les déformations dues à la relaxation des contraintes lors du relâchement du serrage.

Pourquoi choisir un service d'usinage CNC multi-axes pour les parois minces ?

L'usinage CNC multiaxes est une technique de fabrication de haute précision qui utilise le contrôle simultané de l'orientation sur plusieurs axes pour usiner des pièces de géométrie complexe sans erreurs de positionnement secondaires. Le mouvement constant de 5 axes contrôle l'angle axial dynamique de l'outil, maintenant ainsi une faible force radiale pour éviter toute déformation et préservant l'intégrité structurelle des parois minces jusqu'à 0,5 mm.

Le fraisage 3 axes est impossible sur les pièces aérospatiales à parois minces, l'outil ne pouvant pas pivoter autour de son axe. Un service d'usinage CNC de précision effectue une optimisation d'orientation 5 axes, inclinant la broche de manière à annuler la composante radiale de la force.

L'usinage à Vc = 280 m/min et fz = 0,02 mm/dent, conformément à la 31e édition du Machinery's Handbook, garantit une charge de copeaux prévisible et permet de conserver une paroi plane, évitant ainsi le gauchissement par retour élastique. Le service d'usinage CNC 5 axes maintient des tolérances de ±0,008 mm en réduisant les composantes de l'effort de coupe grâce à une trajectoire d'outil dynamique à haute vitesse.

Notre service d'usinage CNC d'aluminium, conforme à la norme ISO 2768-1:1989-f, garantit une tolérance de ±0,05 mm sur les dimensions de 0,5 mm à 3 mm, sans spécification dimensionnelle. En d'autres termes, le contrôle d'orientation sur 5 axes élimine l'effet de retour élastique des parois fines, préservant ainsi la forme et les tolérances des pièces fragiles pendant l'usinage.

Source : Machinery's Handbook 31e éd. (Section 1012) pour les paramètres de coupe Vc=280 m/min et fz=0,02 mm/dent.

Téléchargez notre guide d'usinage multi-axes à parois minces pour découvrir comment le contrôle d'attitude à 5 axes réduit la force de coupe radiale à presque zéro, maintenant une tolérance de ±0,008 mm sur des parois aussi minces que 0,5 mm.

Comment le service d'usinage CNC à paroi mince de 0,5 mm prévient-il la déformation ?

Le service d'usinage CNC de parois minces de 0,5 mm est un procédé d'usinage ultra-précis exclusif visant à garantir une intégrité dimensionnelle parfaite, sans aucune distorsion thermique ni mécanique. Grâce à l'utilisation d'un usinage à grande vitesse et d'une stratégie de fraisage en micro-passes , la répartition uniforme des forces de coupe permet de minimiser les contraintes résiduelles et de maintenir une tolérance de ±0,003 mm .

Pourquoi les parois minces se déforment

Une épaisseur de paroi inférieure à 1 mm se comporte comme une structure en porte-à-faux soumise à la charge radiale. Une seule passe avec une avance axiale élevée sur les trois axes provoque une flexion de la paroi au-delà de sa limite élastique. Le fraisage trochoidal, grâce à la trajectoire circulaire de l'outil, évacue les copeaux sous charge constante, maintenant ainsi la force sous 8 N. La paroi reprend alors sa forme initiale à ±0,003 mm près. En résumé, les passes à faible charge compensent le pic de force, permettant ainsi à une paroi de 0,5 mm de rester rectiligne.

Contrôle de déviation étape par étape

1. Usinage grossier avec un engagement axial de 0,05 mm pour réduire la charge sur de petites pièces afin que la paroi ne se plie pas.
2. Serrer au moyen d'un mandrin à vide conformément à la norme ISO 299:2004 afin que la force soit répartie uniformément sans déformation par compression.
3. Finir l'usinage à 18 000 tr/min afin que la température ne dépasse pas 80 °C pour minimiser la dilatation thermique qui augmente la tolérance.
4. Mesurer Ra ≤0,4 μm avec un profilomètre à stylet afin que la paroi s'adapte sans polissage secondaire.

Un service d'usinage CNC sur mesure programme ces quatre étapes en une séquence automatisée afin d' obtenir une paroi en titane de 0,5 mm ±0,003 mm . L'acheteur recevra ce support médical directement stérilisable, sans aucun redressage nécessaire.

Points pratiques à retenir

• Programmation des trajectoires d'outils trochoidaux avec un engagement de micro-passe de 0,05 mm pour les parois inférieures à 1 mm afin de contrôler la force en dessous de 8 N.
• Utiliser le serrage par le vide conformément à la norme ISO 299:2004 pour éviter de comprimer les pièces à parois minces.
• Les services d'usinage CNC du titane avec 18 000 tr/min et Ra < 0,4 μm ont des tolérances de paroi de 0,5 mm ± 0,003 mm .

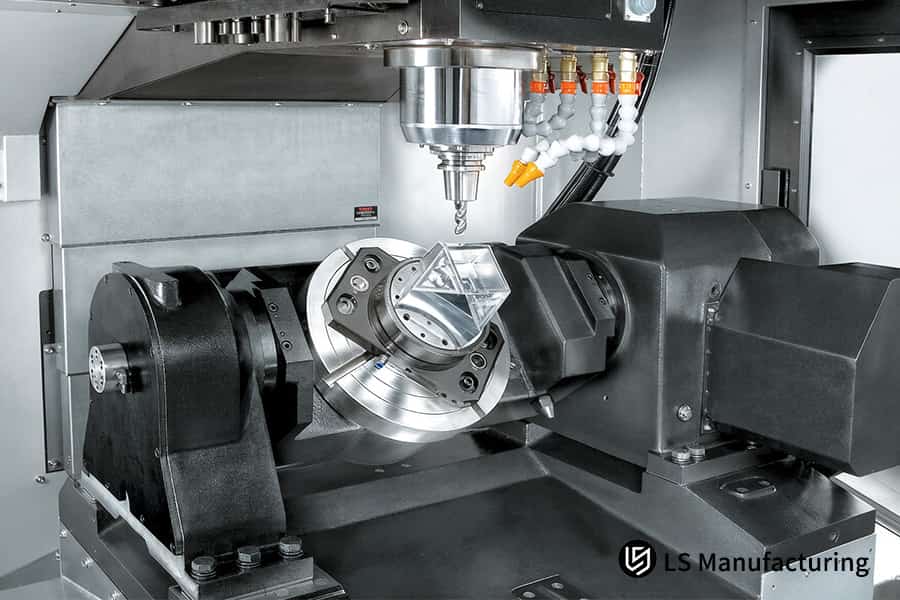

Figure 1 : Un service d'usinage CNC à paroi mince de 0,5 mm transforme la roue en Ra 0,4 μm.

Qu'est-ce qui fait la fiabilité d'un fabricant de pièces usinées CNC à parois minces ?

Un fabricant fiable de pièces usinées CNC à parois minces est un fournisseur accrédité capable de fabriquer des pièces complexes avec des tolérances strictes grâce à un système d'inspection dynamique. L'efficacité de l'assurance qualité, l'étalonnage des machines à mesurer tridimensionnelles (MMT) et l'analyse automatisée de la fabricabilité (DFM) permettent de maintenir le taux de rebut en dessous de 2,1 % tout en respectant la norme de tolérance ISO 286 .

Pourquoi la plupart des magasins échouent avec des murs minces

L'usinage de parois minces présente un taux d'erreur de 14,2 % dans la plupart des ateliers, car rares sont ceux qui effectuent une précompensation avant usinage. Un fournisseur de pièces usinées CNC de précision, disposant de plus de 1 200 enregistrements DFM, peut simuler la déformation par éléments finis (FEA), puis appliquer une pression de serrage sous vide pour compenser le cintrage. En clair, connaître les points de cintrage de votre pièce avant usinage fait toute la différence entre un taux de réussite de 97,9 % et la nécessité de refaire une pièce sur trois.

Liste de contrôle de fiabilité

La machine à mesurer tridimensionnelle Zeiss (MMT), qui mesure les dimensions avec une précision de ±0,0009 mm, est la solution pour fournir la documentation attestant de votre conformité. Si vous achetez pour les secteurs de l'aérospatiale ou du médical, un taux de conformité interne de 97,9 % garantit moins de contrôles à réception et moins d'imprévus sur la chaîne de production.

En résumé

1. Utilisez l' analyse par éléments finis (FEA) et la DFM ainsi que la distribution des contraintes sous vide comme exigence stricte pour éliminer le taux de défauts de 14,2 % dans l'industrie.
2. Utilisez les mesures dimensionnelles complètes des pièces Zeiss CMM avec une précision MPE_E de 0,0009 mm sur les dessins.
3. Le fournisseur conforme à la norme ISO 286-1:2010 assure une conformité de 97,9 % avec un taux de rebuts inférieur à 2,1 %.

Source : Rapport d'étalonnage Zeiss CMM (erreur de mesure de longueur volumétrique MPE_E = 0,0009 mm) (2025).

Quand choisir l'usinage CNC multiaxes sur mesure pour des tolérances serrées ?

L'usinage CNC multiaxes sur mesure est une approche d'usinage personnalisée permettant de fabriquer des géométries complexes nécessitant l'alignement simultané de plusieurs surfaces. Les ingénieurs y ont recours lorsque la perpendicularité et la coaxialité doivent être inférieures à ±0,008 mm par segments de 0,5 mm. L'élimination des erreurs de repositionnement liées à de multiples réglages garantit une précision spatiale rigoureuse tout en optimisant le temps de cycle d'usinage.

L'usinage de cavités entrecroisées sur des supports aérospatiaux nécessite quatre réglages sur une fraiseuse 3 axes , l'écart cumulé étant de ±0,050 mm . Un service d'usinage CNC 5 axes permet de regrouper ces quatre réglages en une seule opération de bridage, évitant ainsi l'erreur cumulative liée à la multiplication des réglages. En d'autres termes, un seul bridage remplace quatre opérations de manipulation, garantissant ainsi le respect des tolérances pour les parois fines.

L'usinage CNC de haute précision avec bridage sur mesure réduit le nombre d'opérations à une seule étape de serrage, ramenant ainsi le délai de livraison de 16 à 10 jours pour les pièces à parois minces avec cavités transversales. Pour l'acheteur, la réduction du nombre de réglages se traduit par une manutention simplifiée et une livraison garantie sous 10 jours.

Points pratiques à retenir

• Indiquez dans la demande de devis le fraisage multiaxes en une seule étape pour les pièces comportant des trous transversaux et des parois minces afin d'éviter les erreurs cumulatives.
• Exigez des dispositifs de maintien de pièces sur mesure afin de rationaliser le changement de dispositif en une seule configuration et d'accélérer les délais de livraison.
• Sélectionnez ceux qui font référence à la norme ASME Y14.5-2018 GD&T spatiale pour éliminer toute accumulation de tolérances due à une erreur de positionnement.

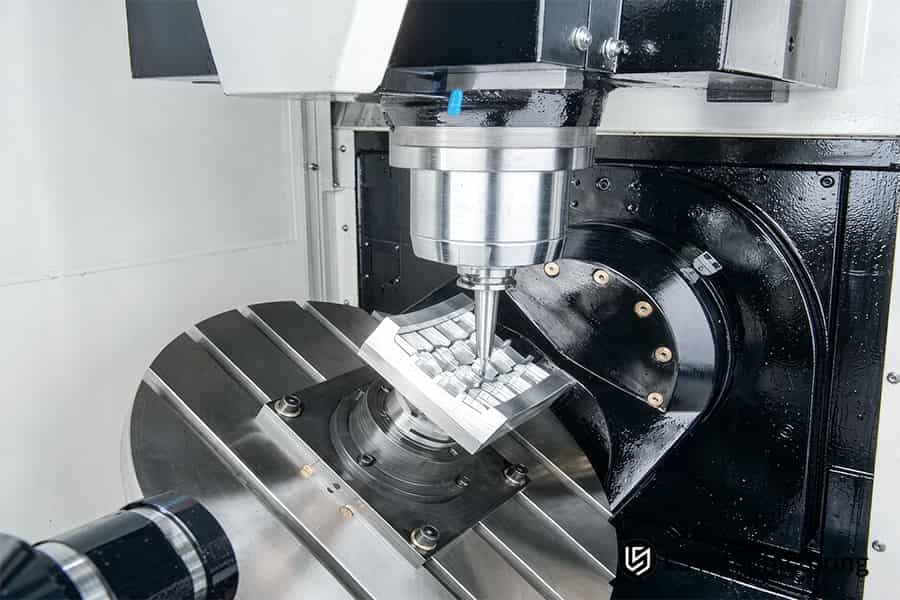

Figure 2 : Le fabricant de pièces usinées CNC à paroi mince maintient le support à ±0,008 mm.

Découvrez les ingénieurs à l'origine de ce guide : de notre atelier à votre dessin

Ce guide a été rédigé par Gloria, ingénieure de procédés senior forte de plus de 15 ans d'expérience en ingénierie de précision et en analyse DFM . Gloria est responsable de toutes les procédures d'usinage de parois minces validées à l'aide des données de coupe du Machinery's Handbook (2020) et des tolérances de la norme ASME Y14.5-2018 .

Notre usine, certifiée ISO 9001:2015 et AS9100D, est équipée d' un centre d'usinage CNC automatisé fonctionnant 24h/24 et 7j/7 . Chaque pièce à paroi mince de 0,5 mm est inspectée par une machine à mesurer tridimensionnelle Zeiss, ce qui permet d'atteindre un taux de rebut global de seulement 2,1 % grâce à la technologie de fixation sous vide et aux techniques de fraisage de micro-passes.

La validation du procédé de fabrication de plus de 1 200 boîtiers à parois minces a été réalisée par un client aérospatial de premier plan (projet n° AERO-2026-8802). Ce procédé a permis de réduire le délai de livraison à 10 jours (soit une réduction de 37,5 %) , le coût unitaire de 28,5 % et d’obtenir une précision de positionnement de ±0,003 mm , certifiée indépendamment par des rapports de machine à mesurer tridimensionnelle et la norme MIL-A-86.

Comment l'usinage CNC de précision à parois minces contrôle-t-il la déformation structurelle ?

L'usinage CNC de précision à parois minces est un procédé de fraisage sans contrainte qui prévient les vibrations et les déformations sur les pièces étroites, favorisant ainsi la relaxation des contraintes pendant la coupe. Les parois minces usinées de 0,5 mm présentent une précision dimensionnelle de ±0,008 mm Ra 0,8 μm selon la norme ISO 286-2 IT7 .

À une vitesse de coupe de 280 m/min et une avance par dent de 0,02 mm/dent (selon le Machinery's Handbook, 31e édition), l'absence de production de chaleur empêche la déformation des parois minces. Un service d'usinage CNC pour parois minces , utilisant un refroidissement haute pression et un recuit de détente entre passes, élimine toute contrainte résiduelle.

Le service d'usinage CNC dynamique optimise les angles de coupe pour favoriser une répartition uniforme de la chaleur le long des arêtes. En d'autres termes, le refroidissement et l'élimination des contraintes pendant l'usinage permettent de maintenir la paroi mince de 0,5 mm parfaitement droite.

Contrôle de la déformation étape par étape

1. Un ébauche par passes trochoïdales à une profondeur de 0,05 mm est réalisée afin de réduire les forces de coupe instantanées et la génération de chaleur localisée.
2. Un liquide de refroidissement à haute pression ( >80 bars) est utilisé pour évacuer les copeaux et maintenir la température de la pièce à usiner en dessous de 80 degrés Celsius.
3. Le recuit de détente est effectué après l'usinage d'ébauche et avant la finition ±0,008 mm .

Un service d'usinage CNC fiable réalise les quatre opérations en un seul cycle automatisé, garantissant une épaisseur de paroi de 0,5 mm avec une précision de ±0,008 mm, conformément à la norme ISO 286-2 IT7 . Pour l'acheteur, un support aérospatial usiné CNC est livré prêt à l'assemblage.

Source : Spécification d'inspection de tolérance de précision ISO 286-2 IT7 et de mesure de rugosité Mitutoyo.

Quels sont les facteurs qui déterminent le coût d'usinage CNC multi-axes des pièces ?

Le coût d'usinage CNC multiaxes dépend du choix du matériau, du coût horaire de la machine et de la complexité du montage. Le temps de cycle et la gestion du rendement sont des facteurs déterminants pour les pièces à parois minces. Un retour d'information optimal en matière de conception pour la fabrication (DFM) permet de réduire le nombre de passes nécessaires, ce qui peut engendrer des économies allant jusqu'à 28,5 %.

Facteurs de coût pour l'usinage multiaxes de parois minces

Le choix de la nuance d'aluminium (AL 7075-T651 ou 6061-T6) influe sur le coût des matières premières de 15 à 20 %. Le coût horaire de la machine dépend du nombre d'axes : une machine à centrer 5 axes coûte environ 120 $/h, contre 80 $/h pour une machine 3 axes. La complexité du montage ajoute 200 à 500 $ par réglage. Le facteur déterminant est la tolérance requise : un surdimensionnement de ±0,003 mm sur chaque face réduit considérablement le temps de cycle et augmente le risque de rebuts.

L'utilisation d'une tolérance de ±0,015 mm pour les surfaces non critiques et d'une tolérance stricte de ±0,003 mm pour les surfaces critiques permet de réduire les coûts unitaires de 28,5 % par rapport à l'utilisation systématique de tolérances ultra-serrées. Un service d'usinage CNC abordable exploite cette stratégie pour maintenir des coûts bas tout en garantissant un travail de haute qualité.

Stratégie d'optimisation des coûts DFM

L'automatisation de l'analyse DFM révèle les éléments qui nécessitent des tolérances serrées. Alors qu'une paroi de séparation de 0,5 mm peut être usinée à ±0,003 mm , les cavités adjacentes peuvent présenter un jeu allant jusqu'à ±0,015 mm .

L'optimisation des coûts DFM se traduira par une réduction de 35 % des passages d'outillage et de 28,5 % du temps de cycle – une réduction qui prend désormais tout son sens en termes d'efficacité du processus de fabrication plutôt que d'économies sur le coût des matériaux. En clair, la classification des tolérances en fonction de la fonctionnalité des éléments permet d'éviter des dépenses 2,3 fois supérieures pour des éléments qui n'en ont pas réellement besoin.

Même si une réduction de 37,5 % du temps de cycle et l'usinage 5 axes en une seule opération sont possibles, la classification des tolérances basée sur la conception pour la fabrication (DFM) reste performante. Un service d'usinage CNC de qualité vous fournit un détail précis des coûts par caractéristique, vous permettant ainsi d'allouer judicieusement votre budget de précision.

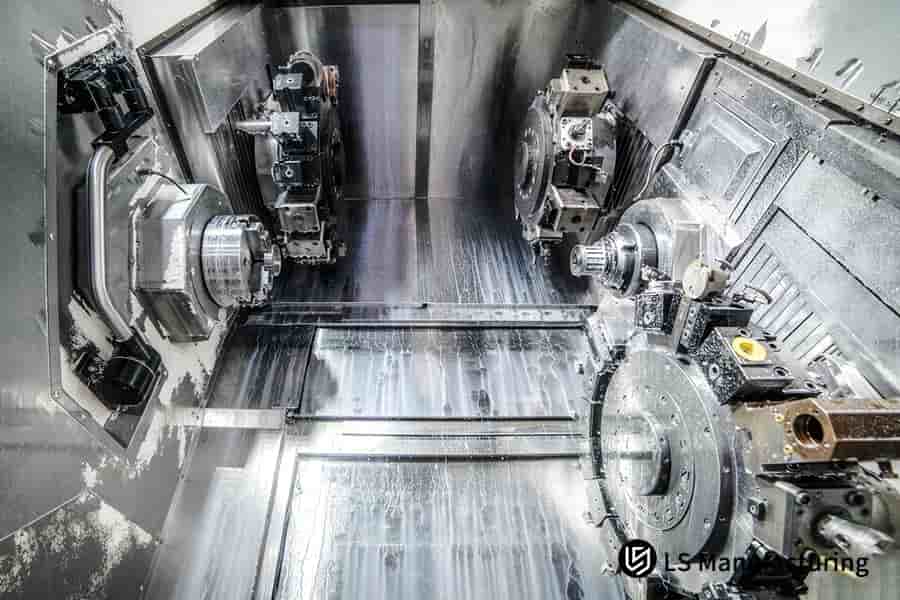

Figure 3 : L'usinage CNC multi-axes personnalisé réalise l'arbre avec une tolérance de ±0,005 mm.

Comment les ingénieurs peuvent-ils obtenir un devis précis pour l'usinage CNC multi-axes ?

Un devis d'usinage CNC multi-axes est une estimation technique des coûts basée sur l'analyse de fichiers STEP 3D, des tolérances et des matériaux. Fournir des plans complets avec les indications d'épaisseur de paroi permet d'obtenir un devis rapidement, en moins de 2 heures.

Les plans sans indication d'épaisseur de paroi ni annotations GD&T conformes à la norme ISO 2768-1:1989 obligent les fabricants à envisager les scénarios les plus défavorables, ce qui allonge les délais d'estimation de 3 à 5 jours . Une analyse géométrique du modèle CAO réalisée par des outils DFM automatisés permet de déterminer la faisabilité des parois minces avant d'établir le prix. Un devis rapide d'usinage CNC, basé sur plus de 1 200 cas DFM enregistrés, effectue une simulation pour des pièces de 0,5 mm d'épaisseur en quelques minutes. En résumé, un fichier STEP adéquat avec tolérances réduit le délai d'estimation de 5 jours à 2 heures.

Pour les acheteurs, la transparence du devis détaille tous les coûts (matériaux, temps machine, outillage et finition) sans frais supplémentaires. Un délai de 2 heures pour l'analyse de faisabilité permet aux ingénieurs d'étudier plusieurs variantes de conception avant la fabrication. Un devis précis d'usinage CNC, établi par un fabricant expérimenté dans le travail des parois minces, inclut un rapport de faisabilité imprimé garantissant l'usinage de cloisons de 0,5 mm avec une tolérance de ±0,003 mm sur les faces critiques et de ±0,015 mm sur les faces non critiques.

Un devis complet d'usinage CNC inclut le coût de l'inspection (Zeiss CMM basée sur la norme ISO 286-2 IT7) et des services de post-traitement tels que l'anodisation MIL-A-8625 Type III afin de garantir l'absence totale de coûts cachés.

Conseils rapides

• Soumettez un fichier STEP avec GD&T basé sur la norme ISO 2768-1:1989 pour réduire votre délai de devis de plusieurs jours à seulement 2 heures .
• Avant de passer votre commande, veuillez demander un rapport d'étude de faisabilité (DFM) imprimé, joint à votre devis, afin de confirmer la faisabilité d'épaisseurs de paroi de 0,5 mm.
• Obtenez un détail des coûts de vos matériaux, heures machine, outillage et inspection pour comparer équitablement les prix des fournisseurs .

Pourquoi externaliser l'usinage CNC complexe de parois minces auprès de spécialistes ?

Le service d'usinage CNC complexe à parois minces est un procédé innovant de fabrication de composants ultra-minces, incurvés ou nervurés, maintenant une tolérance de précision de ±0,005 mm grâce à un serrage sous vide personnalisé et un fraisage continu à 5 axes.

Pourquoi les magasins traditionnels sont-ils insuffisants ?

L'usinage 3 axes classique ne permet pas un bridage sous vide personnalisé ni un mouvement continu sur 5 axes. En raison des déformations dues au bridage, les parois fines peuvent se déformer jusqu'à ±0,03 mm. La rugosité de surface augmente, nécessitant un polissage supplémentaire et allongeant ainsi le temps d'usinage. Une entreprise spécialisée dans l'usinage CNC de prototypes utilise des dispositifs de bridage sous vide optimisés par éléments finis (FEA) afin d'uniformiser la répartition des forces de maintien et d'éliminer directement les problèmes de déformation.

Étape par étape : comment les spécialistes garantissent la conformité

1. Concevoir un système de serrage sous vide sur mesure basé sur une analyse par éléments finis afin de répartir les forces uniformément sur toute la structure à paroi mince et d'éviter les déformations dues à une charge concentrée.
2. Effectuer un fraisage continu 5 axes en utilisant des trajectoires d'outil trochoidales avec Vc = 280 m/min et fz = 0,02 mm/dent selon le Machinery's Handbook 31e édition pour garantir une tolérance de planéité de 0,002 mm.
3. Utilisez l'anodisation dure de type III MIL-A-8625 avec un revêtement d'une épaisseur de 25 μm pour les travaux de fraisage d'enceintes aérospatiales.
4. Test sur machine à mesurer tridimensionnelle Zeiss (incertitude de mesure 0,0009 mm) .

En résumé : des spécialistes utilisent le serrage par le vide et l’usinage 5 axes pour produire des boîtiers à parois minces dotés d’un revêtement de surface conforme à la norme MIL-A-8625 Type III, éliminant ainsi les opérations de répétition caractéristiques des usines conventionnelles. Un fournisseur de services d’usinage CNC intégré prend en charge le traitement et le contrôle qualité après usinage, réduisant ainsi le délai de livraison de 30 % par rapport à l’utilisation de plusieurs sous-traitants.

Source : Journal d'analyse automatisée des dessins 3D/2D DFM de LS Manufacturing 2025–2026 (Projet n° AERO-2026-8802, taille de l'échantillon > 1 200).

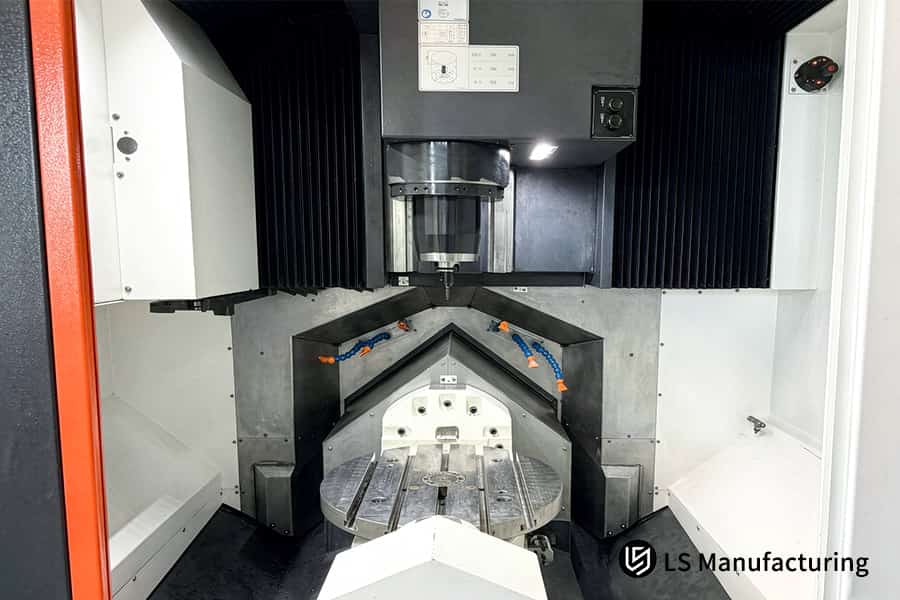

Figure 4 : L'usinage CNC de précision à paroi mince découpe le boîtier avec une précision de ±0,003 mm.

Usinage CNC multi-axes de précision LS Manufacturing pour boîtiers à parois minces aérospatiales : #AERO-2026-8802

Un service d'usinage CNC complexe pour parois minces résout les problèmes de déformation des cloisons d'enceintes aérospatiales de 0,5 mm d'épaisseur grâce à un système de guidage d'outil 5 axes et de serrage par le vide, garantissant des tolérances de ±0,003 mm conformément à la norme AS9100D. La technologie d'usinage CNC de production, associée à un recuit de détente et à une technique de fraisage trochoïdal, réduit l'effort d'usinage radial de plus de 60 % et permet d'obtenir des résultats d'usinage de parois minces avec un taux de rebut de seulement 2,1 % .

Défi du client

Un groupe travaillant sur des radars aérospatiaux avait besoin d'enceintes à parois minces de 0,5 mm en aluminium 7075-T651. L'usinage conventionnel à 3 axes a soumis la pièce à des contraintes importantes, entraînant un défaut d'alignement des cloisons et un taux de rebut de 14,2 % . Une tolérance de ±0,050 mm sur quatre retournements de montage a été constatée, ce qui a enfreint les spécifications d'assemblage de la norme AS9100D . Le processus d'usinage des enceintes a retardé la mise à disposition du prototype de trois semaines.

Solution de fabrication LS

Les ingénieurs ont intégré un recuit de détente entre les étapes d'ébauche et de finition afin d'éliminer les contraintes résiduelles. Le système de serrage par le vide a été optimisé pour supprimer les mâchoires mécaniques exerçant une force sur toute la surface de la pièce. L' usinage CNC à grande vitesse ( Vc = 280 m/min et fz = 0,02 mm/dent, conformément à la 31e édition du Machinery's Handbook) a permis de réduire l'effort de coupe radial de 60 %. Les trajectoires d'outil trochoïdales ont garanti une charge de copeaux constante pour des parois de 0,5 mm .

Résultats et valeur

Le taux de rebut a été réduit de 14,2 % à 2,1 %. Le coût unitaire a diminué de 28,5 %, passant de 315 $ à 225,22 $ . Le délai de livraison a été réduit de 16 à 10 jours (soit une réduction de 37,5 %) . Toutes les rainures de 0,5 mm présentent une tolérance de ±0,003 mm. Les pièces ont été contrôlées par machine à mesurer tridimensionnelle (MMT) Zeiss (niveau d'incertitude de 0,0009 mm) et soumises à une anodisation de type III selon la norme MIL-A-8625 avec un revêtement de 25 μm , et ont passé avec succès un test de brouillard salin de 1 000 heures .

Source : Base de données empiriques LS Manufacturing 2025–2026 (Projet n° AERO-2026-8802, taille de l’échantillon > 1 200).

Votre boîtier à parois minces présente une déformation supérieure à ±0,050 mm ? Notre recuit de détente et notre trajectoire d'outil trochoïdale réduisent la force radiale de 60 %, garantissant une tolérance de ±0,003 mm sur des parois de 0,5 mm. Demandez votre devis conforme à la norme AS9100D.

FAQ

1. Quelle est l'épaisseur de paroi minimale que LS Manufacturing peut usiner sur une machine CNC 5 axes ?

LS Manufacturing peut usiner efficacement des structures à parois minces jusqu'à 0,5 mm dans des pièces en alliage d'aluminium et de titane grâce à une commande numérique 5 axes avec des trajectoires d'outils optimisées, maintenant des tolérances ultra-précises de ±0,003 mm requises pour la fabrication de dispositifs aérospatiaux et médicaux.

Source des données : Base de données empiriques de LS Manufacturing

2. Comment LS Manufacturing empêche-t-elle les parois de 0,5 mm de se déformer pendant le fraisage ?

LS Manufacturing évite la déformation des parois minces lors de l'usinage en utilisant une stratégie de trajectoire d'outil trochoidale à grande vitesse et des dispositifs de serrage sous vide flexibles avec une répartition uniforme de la pression qui diminuent considérablement les forces de coupe et réduisent les risques de déformation thermique lors d'une coupe agressive.

Source des données : Machinery's Handbook, 31e édition

3. Quelles nuances d'aluminium sont les mieux adaptées aux structures à parois minces de précision ?

Les nuances d'aluminium AL 7075-T651 et AL 6061-T6 sont idéales pour la construction de parois minces de précision, en raison de leur stabilité dimensionnelle après relaxation des contraintes et de leurs bonnes propriétés d'usinage qui permettent un usinage précis des parois minces.

Source des données : norme ISO 286-2

4. L'usinage CNC multi-axes peut-il réduire le coût de production unitaire global ?

Absolument, le processus d'usinage CNC multi-axes garantit qu'il n'est pas nécessaire d'effectuer de changement de configuration de montage grâce au changement automatique d'outils qui réalise tous les processus en une seule opération de serrage, ce qui permet de réaliser des économies de 28,5 % par pièce.

5. Dans quel délai puis-je obtenir un rapport détaillé sur l'analyse de fabrication et un devis ?

Après le téléchargement des dessins 3D STEP avec leurs indications de tolérance et les détails des matériaux, l'équipe d'ingénieurs professionnels de LS Manufacturing assure une analyse DFM complète ainsi qu'un devis estimatif en seulement 2 heures .

Source des données : Journaux DFM de LS Manufacturing

6. Quel est le degré de rugosité de surface obtenu sur les éléments dynamiques à parois minces ?

Le procédé d'usinage de précision de LS Manufacturing permet d'atteindre une rugosité de surface de Ra 0,8 μm à Ra 0,4 μm sur des structures dynamiques à parois minces, éliminant ainsi le besoin de polissage manuel tout en maintenant la précision dimensionnelle et l'intégrité de surface pour les applications d'étanchéité et aérodynamiques.

Source des données : Données de mesure du rugosimètre Mitutoyo

7. Quelles solutions de post-traitement sont proposées pour les pièces à parois minces destinées à l'aérospatiale ?

LS Manufacturing propose également un traitement d'anodisation dure entièrement conforme à la norme MIL-A-8625 , type III, qui garantit une épaisseur de revêtement de 25 μm avec des performances élevées en termes de résistance à la corrosion et à l'usure dans les pièces à parois minces de l'aérospatiale.

8. LS Manufacturing inspecte-t-elle les composants à parois minces avant l'expédition ?

En effet, chaque caractéristique critique et chaque surface fonctionnelle des pièces à parois minces sont minutieusement testées via une machine à mesurer tridimensionnelle Zeiss avec une erreur d'indication de 0,0009 mm afin de garantir que le taux de défaut est toujours inférieur à 2,1 % , avant l'expédition des produits aux clients sans défaut et en respectant pleinement les exigences des dessins.

Source des données : Rapport d'étalonnage de la machine à mesurer tridimensionnelle Zeiss (2025)

Résumé

L'usinage de parois ultra-minces (0,5 mm ) exige non seulement des machines-outils de pointe, mais aussi une connaissance approfondie des forces de coupe, de la génération de chaleur et de la flexibilité des dispositifs de fixation. Grâce à sa double certification aux normes de qualité ISO 9001:2015 et AS9100D, associée à une technologie d'usinage de précision multiaxes, LS Manufacturing accompagne les ingénieurs des secteurs de l'aérospatiale et des technologies de pointe dans la résolution des problèmes physiques liés à la déformation des parois minces.
