Contrôle des tolérances de découpe laser par machine à mesurer tridimensionnelle (MMT) pour la fabrication de composants de précision

La précision de la découpe laser est essentielle à la fabrication de pièces métalliques de précision. Les services de découpe laser de précision, vérifiés par machine à mesurer tridimensionnelle (MMT), constituent une solution de fabrication en boucle fermée numérique qui élimine les risques de défaillance d'assemblage liés aux tolérances géométriques tridimensionnelles non maîtrisées des procédés laser traditionnels. Certifiée ISO 13485, LS Manufacturing garantit des tolérances d'usinage principales inférieures à ±0,03 mm et une rugosité de la zone affectée thermiquement (Ra) de 1,6 µm , assurant ainsi la livraison de pièces de précision sans défaut à ses clients du monde entier.

Dans cet article, nous allons examiner en détail comment atteindre le plus haut niveau de précision en découpe laser en tenant compte de trois aspects : le contrôle du processus, la technologie métrologique et l’optimisation de la conception.

Tolérances de découpe laser et vérification par machine à mesurer tridimensionnelle : un aperçu rapide

Points clés à retenir :

• La précision de positionnement et de contour de la découpe laser est une forme géométrique tridimensionnelle qui exige un positionnement multipoint complet dans l'espace par une machine à mesurer tridimensionnelle (MMT) de haute précision. Les machines de vision 2D traditionnelles ne peuvent s'y substituer. Un contrôle précis de la précision spatiale de la découpe laser est une exigence fondamentale pour l'usinage de précision.
• L'intégration en temps réel de la fréquence d'impulsion laser et du rapport cyclique avec les cartes de contrôle de processus SPC des MMT constitue un tournant dans l'industrie, permettant de maintenir la tolérance des pièces de précision civiles stable à moins de 0,03 mm .
• Des audits DFM approfondis (comme la garantie d'un rapport ouverture/épaisseur de 1,0) peuvent contribuer à éliminer jusqu'à 70 % des risques d'écarts dimensionnels des MMT à la source même, garantissant ainsi quasiment la stabilité structurelle de la découpe laser.

Pourquoi faire confiance aux services de découpe laser de précision et à l'expertise en fabrication de précision vérifiée par CMM de LS Manufacturing ?

Depuis 20 ans, LS Manufacturing est un acteur majeur du traitement laser de précision, fournissant ses services à une clientèle industrielle haut de gamme du monde entier . Forts de leur expertise acquise dans le domaine aérospatial, nous avons développé un système de métrologie numérique en boucle fermée pour la découpe laser de précision, reconnu comme une référence dans le secteur.

Nous disposons de machines de mesure tridimensionnelle à pont hexagonal capables d'atteindre une précision de répétabilité de 0,0018 mm, et notre laboratoire est conçu pour maintenir une température et une humidité constantes. De plus, notre équipe d'assistance technique possède une vaste expérience et une connaissance approfondie du secteur , ayant participé à l'élaboration de normes d'usinage de précision et détenant 15 brevets de procédés de découpe laser.

Notre système d'inspection CMM (machine de marquage chimique) a obtenu avec succès la certification métrologique nationale ISO 10360-2:2011 . S'appuyant sur une base de données comprenant 100 000 matériaux et paramètres laser , il est capable d'adapter rapidement les meilleures solutions de traitement à divers nouveaux matériaux.

Du point de vue de la qualité des surfaces de coupe, les produits répondent à la norme industrielle la plus exigeante, ASTM E2371-21 . De plus, toutes les pièces que nous fournissons sont accompagnées d'un rapport d'inspection CMM complet et sont, de ce fait, parfaitement conformes aux spécifications de conception et aux exigences d'utilisation prévues par les clients.

Nous disposons d'un système métrologique conforme aux normes internationales et d'une solide expérience industrielle, vous garantissant un usinage de précision fiable. Téléchargez dès maintenant le livre blanc technique sur notre service de découpe laser de précision pour maîtriser les détails de notre processus.

Pourquoi les limites de tolérance standard de la découpe laser ne sont-elles pas respectées lors des chaînes d'assemblage finales ?

Les tolérances dimensionnelles linéaires définies sur papier sont souvent négligées lors de l'assemblage. La principale cause est la déformation due aux contraintes thermiques et le basculement des bords induits par la découpe laser lors du traitement thermique. Si les tolérances géométriques tridimensionnelles de la zone affectée thermiquement ne sont pas prises en compte , même si les dimensions statiques sont acceptables, il est facile de se retrouver face à un blocage de l'assemblage ou à un défaut d'étanchéité.

Effets physiques microscopiques de la conduction thermique laser

1. Effet de concentration d'énergie : Un faisceau laser focalisé peut avoir une densité de puissance comprise entre 10^6 et 10^9 W/cm² , ce qui peut instantanément élever la température du matériau jusqu'au point de vaporisation.
2. Effet de gradient thermique : La température au niveau du tranchant chute de la zone fondue (1500℃) à la température normale, ce qui crée un gradient de température important.
3. Effet de durcissement par transformation de phase : Certains matériaux, comme l’acier inoxydable, subissent une transformation de phase martensitique lors d’un refroidissement rapide, ce qui entraîne une expansion du volume.

Ces effets thermiques microscopiques entraînent une instabilité des tolérances de découpe laser. Autrement dit, ils jouent un rôle très important dans la déformation thermique lors de la découpe laser .

Mécanismes de libération des contraintes internes résiduelles

1. Formation de contraintes de traction : Le refroidissement et la contraction de la zone fondue sont freinés par le substrat froid environnant, ce qui engendre des contraintes internes de traction.
2. Déformation par torsion : lorsque la pièce se sépare de la plaque mère, la redistribution des contraintes internes donne lieu à une distorsion totale de l'ordre du micron .
3. Déformation de la rondeur des trous : en raison de la contrainte non uniforme, les trous ronds se déforment en trous elliptiques, ce qui entrave l’assemblage des roulements et des fixations.

Seuls les services experts de découpe laser de précision sont capables de contrôler systématiquement ces phénomènes de libération de contraintes internes et d'améliorer la qualité de finition des bords de découpe laser au plus haut niveau .

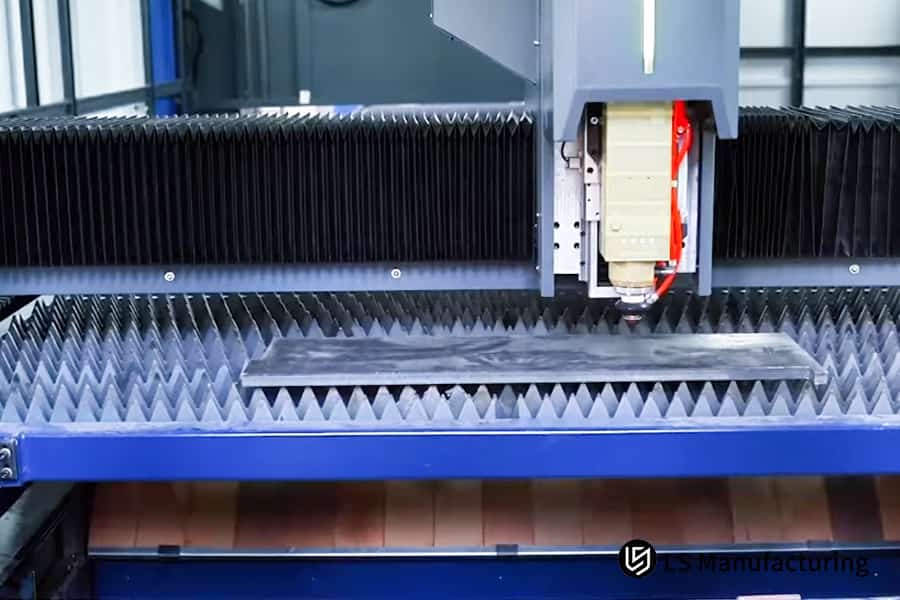

Figure 1 : Une machine de découpe laser découpe avec précision une tôle métallique sur une table de travail bleue dans un environnement industriel.

L'inspection automatisée par machine à mesurer tridimensionnelle (MMT) lors de la découpe laser peut-elle détecter les distorsions géométriques, dimensionnelles et thermiques cachées ?

L'inspection par machine à mesurer tridimensionnelle (MMT) lors de la découpe laser, grâce à une sonde physique de haute précision et un algorithme de calcul des coordonnées spatiales, permet de détecter avec une précision de 100 % les déformations de forme, même celles dues à la découpe laser à haute température . Elle transforme la mesure conventionnelle en 2D, qui comporte des zones d'ombre, en une mesure 3D de haute précision , identifiant ainsi les anomalies de section transversale que les méthodes d'inspection traditionnelles ne détectent pas.

Planification de la trajectoire de la sonde CMM et contrôle du stylet

• Identification des surfaces de référence : Initialement, trois surfaces de référence A, B et C sont définies et fixées comme système de coordonnées de référence pour toutes les mesures dimensionnelles.
• Optimisation du trajet : Le programme est suffisamment performant pour générer automatiquement le trajet de sonde le plus court, ce qui permet de gagner du temps de mesure et d'éviter les collisions.
• Contrôle de la pression du stylet : La force du stylet est réglée avec précision à 0,1 N afin d’éviter toute déformation supplémentaire des pièces en tôle mince.

C’est là le principal avantage technologique de l’inspection CMM pour la découpe laser par rapport aux méthodes d’inspection traditionnelles : elle permet d’obtenir avec précision les écarts de précision des trous découpés au laser.

Application de la méthode des moindres carrés à l'évaluation de la rondeur

• Collecte de données : Relevez les coordonnées 3D régulièrement espacées d' au moins 24 points discrets sur la circonférence.
• Modèle mathématique : Trouver le cercle qui représente le mieux les points par la méthode des moindres carrés.
• Mesure de l'écart : Déterminer l'erreur de circularité en comparant les points réels au cercle idéal.

Cette technique d'évaluation mathématique très précise est un élément indispensable du contrôle qualité dans le service de découpe laser de haute précision, et elle est très efficace pour maintenir la précision du profil de découpe laser .

En termes simples, plus il y a de points de mesure et de données, plus le profil de la pièce ajustée est précis et correspond au plus près aux dimensions et à la forme réelles de la pièce.

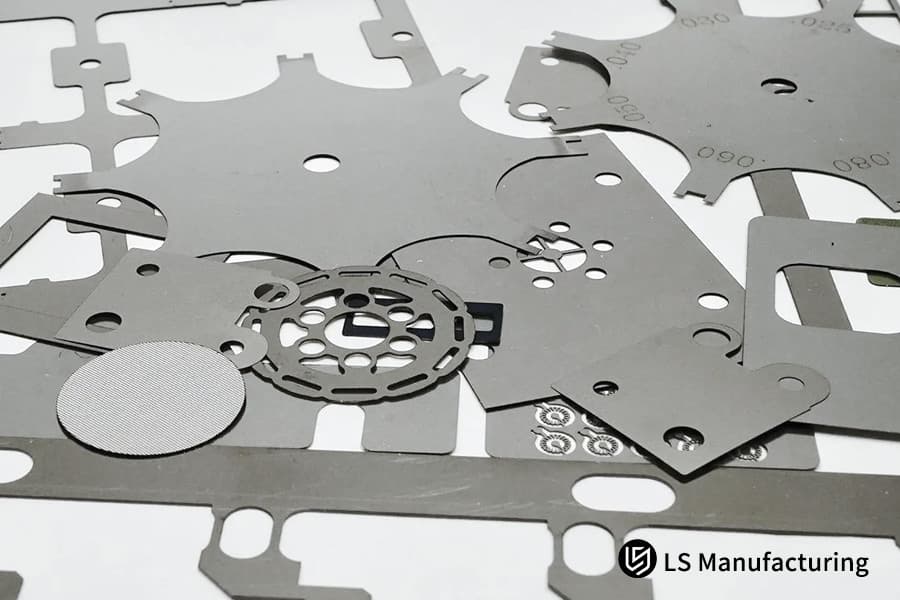

Figure 2 : Diverses pièces découpées au laser prêtes pour une inspection CMM automatisée sur une surface blanche pour vérifier la précision.

Quelles techniques d'inspection des composants de découpe laser permettent d'isoler de manière fiable les défauts à l'échelle du micron ?

Le contrôle des composants découpés au laser repose essentiellement sur l'utilisation conjointe de capteurs de haute précision et d'un logiciel de métrologie numérique. Grâce à une sonde de balayage et à des algorithmes intelligents, il est possible d'éliminer les interférences telles que les bavures et les scories et d'obtenir avec précision les dimensions géométriques de la surface de référence de la pièce.

Procédures opérationnelles du laboratoire de métrologie de LS Manufacturing

1. Contrôle de l'environnement : Afin de neutraliser l'effet de la différence de température, les pièces doivent être placées dans une pièce à température constante pendant au moins 4 heures avant l'inspection.
2. Conception du dispositif de fixation : Afin d’éviter la déformation des plaques minces due à la force de serrage, l’utilisation de dispositifs de fixation sans contrainte à trois points d’appui a été décidée.
3. Étalonnage de la sonde : Avant toute mesure, la sonde est étalonnée à l’aide de cales étalons afin de vérifier la précision de la mesure.

Le respect scrupuleux de ces procédures garantit la validité et la reproductibilité des résultats d'inspection des composants découpés au laser et assure la planéité continue de la surface de découpe .

Définition des critères d'inspection pour les pièces complexes à plusieurs trous

1. Sélection du repère principal : La surface présentant la plus grande superficie et la meilleure planéité est sélectionnée comme repère A.
2. Sélection des points de repère secondaires : Deux arêtes mutuellement perpendiculaires sont sélectionnées comme points de repère B et C.
3. Répartition des points de mesure : Huit points de mesure sont répartis uniformément sur la circonférence de chaque trou , et neuf points de mesure sont répartis sur chaque plan.

C’est également la base du service de découpe laser CMM pour fournir une assurance qualité fiable, améliorant globalement la cohérence des lots de découpe laser .

Des processus d'inspection standardisés et des équipements de haute précision permettent de détecter avec exactitude les défauts de l'ordre du micron, garantissant ainsi une qualité de pièce stable. Contactez-nous pour une évaluation DFM gratuite afin d'optimiser votre plan d'inspection des composants découpés au laser.

Comment un service professionnel de découpe laser CMM réduit-il les variations structurelles dans les lots de fabrication ?

Le service de découpe laser CMM intègre la technologie de contrôle statistique des processus (SPC) afin de réduire considérablement les variations dimensionnelles des pièces sur mesure en grande série . Le système transmet en temps réel les données d'écart dimensionnel et modifie dynamiquement la trajectoire du laser et les paramètres de mise au point pour prévenir les défauts de production dès la fabrication.

Système de gestion de l'indice de capacité des processus (CPK)

• Acquisition de données : Une inspection dimensionnelle complète par machine à mesurer tridimensionnelle (MMT) est effectuée après chaque série de 20 produits fabriqués .
• Analyse des tendances : Les variations dimensionnelles sont surveillées grâce à des cartes de contrôle SPC qui émettent également des alertes lorsque les fluctuations deviennent anormales.
• Ajustement du processus : les paramètres laser sont modifiés automatiquement lorsque l’écart dimensionnel dépasse 1/3 de la limite de contrôle.

En utilisant une méthode basée sur les données, le service de découpe laser CMM permet non seulement une amélioration continue des processus , mais garantit également la stabilité des processus de découpe laser .

Système de suivi entièrement numérique

• Identification des lots : Chaque lot de produits est identifié par un code QR unique.
• Association des données : les paramètres de production, les données de test et les informations sur l’opérateur sont associés au code QR.
• Traçabilité de la qualité : grâce au code QR, les clients peuvent consulter toutes les données relatives à la qualité de ce lot de produits spécifique.

Avec un indice de capabilité de processus Cpk de 1,33, il est possible de réduire le taux de défauts des pièces personnalisées en série jusqu'à 63 pièces par million . Ce contrôle global et complet garantit efficacement la stabilité dimensionnelle de la découpe laser , permettant ainsi une production en série de haute précision.

Les différents modes de contrôle de production ont des impacts très variables sur la stabilité des lots de découpe laser. Ce tableau présente une représentation visuelle des différences entre les paramètres clés de la production conventionnelle et le mode de contrôle numérique CMM , mettant en évidence les avantages du service de découpe laser CMM en matière de contrôle qualité des lots.

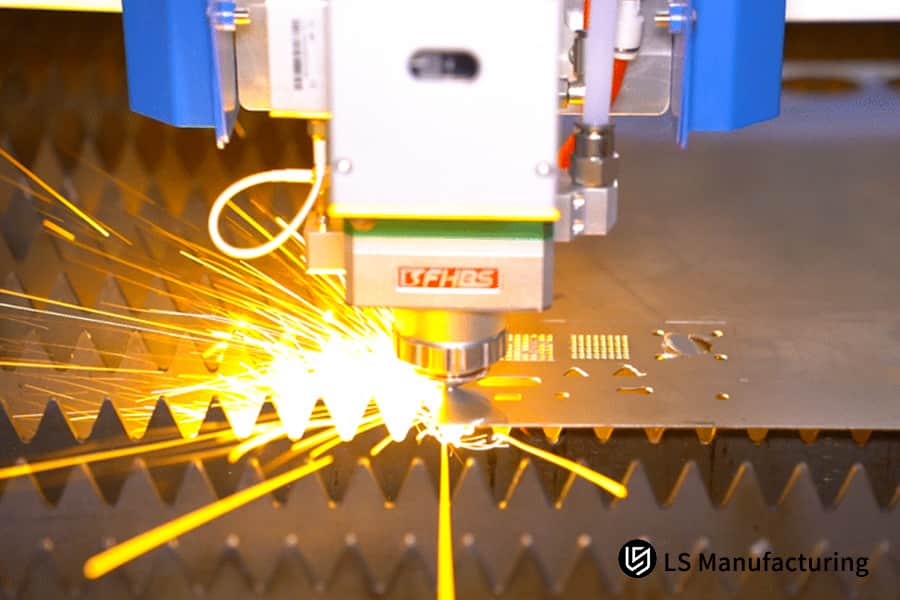

Figure 3 : Un laser découpant une plaque d'acier, créant des étincelles, démontrant une fabrication industrielle de haute précision.

La vérification CMM en temps réel des pièces découpées au laser est-elle essentielle pour l'assurance qualité des approvisionnements ?

La vérification par machine à mesurer tridimensionnelle (MMT) des pièces découpées au laser est l'une des principales normes d'inspection de la qualité dans la chaîne d'approvisionnement de la fabrication haut de gamme. Cette méthode élimine non seulement le manque de communication entre la conception du produit et sa production en série, mais elle utilise également des techniques d'inspection numérique pour garantir que des lots entiers de pièces correspondent parfaitement aux normes de conception d'origine .

Risques liés à la chaîne d'approvisionnement des méthodes traditionnelles d'inspection par échantillonnage manuel

1. Risque très élevé de défauts non détectés : l’échantillonnage manuel ne peut révéler qu’environ 30 % des non-conformités géométriques 3D .
2. Risque élevé de prendre une mauvaise décision : différents inspecteurs peuvent donner des résultats de mesure qui diffèrent de plus de 0,05 mm.
3. La traçabilité est assez difficile : comme l'enregistrement manuel est très facilement sujet à des erreurs, il est difficile de remonter à la source du problème lorsqu'un problème de qualité survient.

Seule une vérification rigoureuse par machine à mesurer tridimensionnelle (MMT) des pièces découpées au laser permet d'éliminer complètement ces risques . C'est ainsi que l'on garantit la qualité de la production en série par découpe laser .

Procédure d'exploitation du laboratoire à température constante de LS Manufacturing

1. Réception des échantillons : Les échantillons sont prélevés sur la chaîne de production et envoyés directement au laboratoire à température constante.
2. Tests rapides : la métrologie CMM de l’article grandeur nature est effectuée en 2 heures .
3. Retour d'information sur les résultats : Les résultats des tests sont immédiatement communiqués à l'atelier de production.
4. Gestion des anomalies : Toute anomalie est immédiatement stoppée pour être corrigée afin d'éviter les produits défectueux par lot.

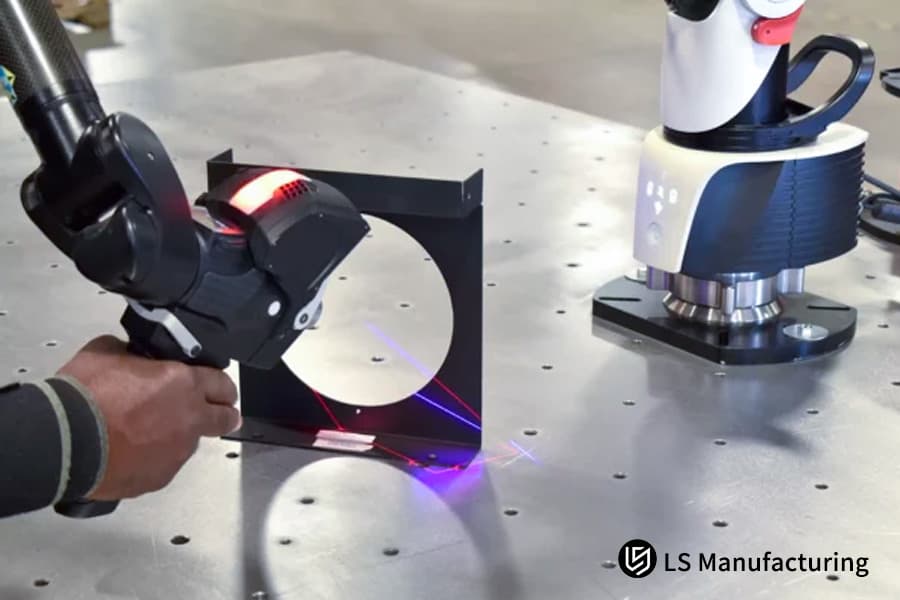

Figure 4 : Un technicien utilise une machine à mesurer tridimensionnelle (MMT) pour la vérification en ligne d'une pièce découpée au laser sur un établi.

Quels diagrammes de processus déterminent le prix du service d'inspection des tolérances de découpe laser ?

Le prix d' un service de contrôle de tolérance en découpe laser dépend principalement de la rigueur des tolérances, de la nature des matériaux et de la densité des points de mesure de la machine à mesurer tridimensionnelle (MMT). Pour faire un choix éclairé, il est essentiel de ne pas se focaliser uniquement sur le prix du traitement, mais aussi de prendre en compte l'assurance qualité et la rentabilité globale du système de contrôle en boucle fermée.

Tableau comparatif des coûts et de la qualité des différentes solutions de traitement

Cette comparaison démontre clairement l’impact significatif du service d’inspection des tolérances de découpe laser sur le coût total de possession, reflétant intuitivement les avantages différenciés du rapport coût-performance de la découpe laser .

Formule exclusive de calcul des coûts de LS Manufacturing :

Devis final = Frais de traitement de base + Coût des matériaux + (Coefficient de tolérance / Nombre de points de mesure / Temps d'inspection)

Le coefficient de tolérance est basé sur le niveau de tolérance requis : ±0,05 mm vaut 1,0, ±0,03 mm vaut 1,8 et ±0,02 mm vaut 3,2. Il s’agit de notre structure tarifaire la plus transparente et équitable, fruit de 12 ans d’expérience en production, et elle peut répondre aux normes de différents projets de découpe laser .

La différence de coût du service d'inspection des tolérances de découpe laser reflète en réalité la différence en matière d'assurance qualité. Avec le service de découpe laser de précision de LS Manufacturing, le coût de traitement initial est légèrement supérieur. Cependant, cela permet aux clients d'éviter des pertes considérables dues aux rejets de lots et aux temps d'arrêt . De plus, la fiabilité globale des produits de découpe laser s'en trouve améliorée.

Notre modèle de tarification transparent vous permet de comprendre clairement la structure des coûts, et notre garantie de qualité élevée réduit considérablement les pertes cachées. Soumettez votre demande dès maintenant pour recevoir un devis précis pour nos services d'inspection des tolérances de découpe laser et assurez-vous une fabrication de découpe laser de haute qualité en une seule étape.

Quelles règles de conception permettent d'éliminer la dérive des tolérances de découpe laser avant la mesure tridimensionnelle ?

L'optimisation de la conception pour la fabrication (DFM) et la mise en œuvre, dès la conception, de règles d'élimination des dérives de tolérance de découpe laser contribueront à éradiquer les problèmes de dérive de tolérance liés aux découpes irrégulières à la source. La standardisation de paramètres tels que le rapport d'ouverture, la structure des angles et l'espacement des tracés permettra d'augmenter considérablement le taux de réussite du premier passage lors du contrôle de précision par machine à mesurer tridimensionnelle (MMT), garantissant ainsi la conformité des pièces aux spécifications de qualité.

Valeur critique de l'analyse du rapport ouverture/épaisseur

• Rapport critique : les chaleurs de cisaillement locales s'accumuleraient très rapidement lorsque le rapport ouverture/épaisseur est inférieur à 1:1.
• Mécanisme de déformation : La fusion et la resolidification de la paroi du trou, dues à un excès de chaleur , entraînent la formation de protubérances irrégulières .
• Solution : Le diamètre minimal du trou pour les plaques de 2,0 mm d'épaisseur doit être d'au moins 2,0 mm.

Le respect de ces règles de conception peut ouvrir la voie à la stabilité des tolérances de découpe laser dès la source et, de ce fait, éviter les problèmes habituels de déviation dimensionnelle liés à la découpe laser .

Optimisation du processus d'agencement et de micro-connexion

• Emplacement des micro-connexions : placez les micro-connexions sur les bords non fonctionnels des pièces afin de ne pas compromettre les surfaces fonctionnelles.
• Épaisseur des micro-connexions : L’épaisseur des micro-connexions doit être strictement contrôlée dans une plage de 0,1 à 0,2 mm afin de garantir la solidité de la connexion tout en facilitant la séparation.
• Espacement des pièces : Maintenez une distance entre les pièces d'au moins 1,5 fois l'épaisseur de la plaque afin de réduire l'accumulation des chocs thermiques.

Technique de décélération progressive dans les virages

• Principe de décélération : Lorsque vous êtes sur le point d’ atteindre un angle que vous avez découpé au laser , ralentissez de manière à éviter l’effondrement de l’angle vif.
• Réglage de la puissance : La puissance du laser doit être réduite simultanément afin de maintenir un apport d’énergie stable.
• Validation des résultats : L’utilisation de cette technologie peut réduire l’erreur de rondeur aux angles de plus de 60 %.

Ces mesures d'amélioration de la conception représentent des exigences de premier niveau pour la réalisation d'une précision extrêmement élevée dans les services de découpe laser de haute précision, et améliorent également très efficacement la précision des coins de découpe laser .

Pourquoi les ingénieurs font-ils confiance à LS Manufacturing pour la fabrication de plaques de soupapes sur mesure en acier inoxydable 316L sans aucun défaut de déformation ?

LS Manufacturing a utilisé un service de découpe laser de haute précision et une inspection matricielle spatiale tridimensionnelle pour remédier à une situation où des plaques de soupape en acier inoxydable 316L (qui ont une dureté élevée et sont utilisées dans les pompes et les vannes de type industriel) se sont déformées thermiquement à un point tel que l'assemblage a fui.

Problème du client :

Une entreprise spécialisée dans le contrôle des fluides rencontrait de graves problèmes de qualité lors de la fabrication, conformément à sa commande, de plaques de vannes en acier inoxydable 316L de 2,5 mm d'épaisseur. Il s'est avéré que le traitement laser conventionnel ne permettait pas de maîtriser l'accumulation de chaleur du matériau. De ce fait, des écarts importants de planéité et de positionnement des trous sont apparus. Après assemblage, cela a finalement entraîné une fuite d'étanchéité totale. En raison de ce problème, le projet du client était bloqué et le risque de non-conformité était élevé.

Après avoir essayé trois fournisseurs différents sans parvenir à résoudre les problèmes techniques, le client a finalement décidé de contacter LS Manufacturing pour obtenir une solution professionnelle.

Solution de fabrication LS

Notre service d'ingénierie a constitué une équipe technique dédiée dans les 24 heures suivant la réception d'une demande d'assistance client. Forts de notre expérience pratique en gestion de projet, nous avons immédiatement mis en œuvre trois mesures cruciales :

1. Refonte du procédé : Nous avons abandonné l’ancienne méthode de découpe à onde continue au profit d’une méthode de découpe multipoint par impulsions laser intermittentes à haute fréquence refroidies par eau . En augmentant la fréquence des impulsions laser jusqu’à 20 kHz et en réduisant le rapport cyclique à 15 %, nous avons réussi à diminuer l’apport de chaleur pendant le traitement de 60 %.
2. Conception du dispositif de fixation : Nous avons créé un dispositif de mesure spécial sans contrainte qui utilise une méthode d’adsorption sous vide à trois points pour maintenir la pièce à usiner, éliminant ainsi complètement la déformation résultant de la force de serrage mécanique.
3. Contrôle en boucle fermée : Un étalonnage inverse matriciel 3D de la position des orifices du canal d’écoulement a été réalisé à l’aide d’une machine à mesurer tridimensionnelle (MMT) automatique dans une chambre à température constante réglée à 20 °C. Toutes les 5 pièces usinées, un contrôle par MMT a été effectué et la trajectoire de compensation de la machine-outil a été ajustée dynamiquement en fonction des résultats du contrôle.

Résultats et valeur

Après optimisation du processus, les 8 000 plaques de soupape ont été systématiquement maintenues dans une tolérance de ±0,035 mm, l'erreur de rondeur des trous était inférieure à 0,015 mm et le taux de réussite de l'étanchéité de l'assemblage a atteint 99,92 %, ce qui est largement supérieur aux normes d'acceptation fixées par le client.

Outre le fait d'avoir aidé le client à finaliser sa commande dans les délais et à éviter des pénalités importantes, nous avons repensé la conception de son produit, ce qui a permis de réduire ses coûts de production de 12 % . Le client a ensuite décidé d'annuler toutes ses commandes auprès de son fournisseur initial et de faire de LS Manufacturing son unique fournisseur stratégique de pièces détachées en Grande Chine pour l'ensemble de ses besoins.

Des rapports complets de vérification CMM pour les pièces découpées au laser accompagnent chaque produit livré, assurant ainsi la traçabilité de la qualité.

Nous avons résolu avec succès le problème de déformation thermique des plaques de soupapes en acier inoxydable 316L, un problème répandu dans l'industrie, et démontré notre savoir-faire par des données concrètes. Contactez-nous dès maintenant pour une solution de découpe laser de haute précision personnalisée, avec vérification CMM des pièces découpées.

FAQ

Q1 : Quelle est la tolérance minimale de découpe laser que votre service de découpe laser de précision peut garantir ?

Pour les tôles d'acier inoxydable, d'acier au carbone et d'alliage de cuivre d'une épaisseur maximale de 3 mm, nous pouvons très probablement garantir des tolérances dimensionnelles et de positionnement du produit fini inférieures à ±0,03 mm . Pour des applications nécessitant une précision extrême, nous proposons également des services de découpe laser ultra-précise avec une tolérance de ±0,02 mm.

Q2 : Comment la découpe laser par inspection CMM résout-elle les problèmes de corrélation de mesure sur les profils non linéaires ?

A2 : La machine à mesurer tridimensionnelle (MMT) utilise un palpeur pour collecter des points discrets dans l’espace tridimensionnel, puis les ajuste avec précision au modèle CAO du fabricant. Elle résout ainsi le problème des écarts de mesure dus aux profils irréguliers et non linéaires , tout en évitant les ambiguïtés d’interprétation et les erreurs de données inhérentes aux méthodes d’inspection traditionnelles.

Q3 : Pourquoi votre service de découpe laser de haute précision se concentre-t-il en particulier sur le contrôle de la zone affectée thermiquement ?

Une zone affectée thermiquement étendue peut entraîner un durcissement par transformation de phase et une micro-déformation des bords métalliques. La maîtrise de l'apport de chaleur est essentielle pour ajuster la rugosité de surface, garantir les tolérances de forme et de position ainsi que la perpendicularité des pièces , et satisfaire aux normes de précision rigoureuses des machines à mesurer tridimensionnelles (MMT).

Q4 : Votre usine peut-elle gérer la fabrication sur mesure en petites séries avec un support complet pour l'inspection des composants découpés au laser ?

Notre usine peut traiter des commandes de toutes tailles, de l'échantillonnage à l'unité et la personnalisation en petites séries à la production en grande série. De plus, toutes les commandes incluent un service complet d'inspection des composants découpés au laser et des rapports d'audit qualité professionnels.

Q5 : Quelles données techniques sont incluses dans votre rapport de qualité de service de découpe laser CMM standard d'usine ?

En général, le rapport d'inspection de la qualité couvre les données relatives aux écarts de forme et de position des pièces, les diagrammes de couleurs de comparaison des contours 2D/3D, les courbes d'ajustement de la rondeur du diamètre des trous et les graphiques d'analyse des données de capacité de processus Cpk pour la vérification de la stabilité de la production.

Q6 : Comment les variations de perpendicularité des bords affectent-elles le devis total et le prix des profils personnalisés ?

Lorsque les exigences de tolérance concernant la perpendicularité des bords sont plus strictes, la vitesse de coupe diminue, la consommation de gaz auxiliaire augmente et le contrôle de haute précision par machine à mesurer tridimensionnelle (MMT) est plus rigoureux. De ce fait, le contrôle et les coûts du processus s'en trouvent accrus , ce qui entraîne un devis plus élevé pour les traitements sur mesure .

Q7 : Pourquoi les responsables des achats devraient-ils privilégier la vérification CMM des pièces découpées au laser plutôt qu’un tri manuel bon marché ?

L'inspection manuelle présente des limites car elle ne permet pas de détecter les déformations 3D des pièces. La vérification dimensionnelle complète par machine à mesurer tridimensionnelle (MMT) garantit que les pièces sont prêtes à l'assemblage dès leur livraison, évitant ainsi des pertes importantes telles que les retours massifs et les temps d'arrêt, et renforçant la stabilité de la chaîne d'approvisionnement.

Q8 : Comment puis-je obtenir un devis complet basé sur vos capacités de service d'inspection des tolérances de découpe laser ?

Téléchargez simplement vos dessins et indiquez vos exigences de traitement pour obtenir un devis rapide. Sous 24 heures, nous vous fournissons gratuitement un rapport d'évaluation DFM et un devis personnalisé. Ce service d'inspection des tolérances de découpe laser, à la fois économique et transparent, est proposé dans ce cadre.

Résumé

C'est une grave erreur de confondre la vitesse de découpe avec la précision du traitement laser. En réalité, ce sont les capacités de vérification numérique des tolérances qui importent vraiment. Grâce à ses services de découpe laser de très haute précision et à son système d'inspection CMM entièrement automatisé, LS Manufacturing a résolu tous les problèmes de distorsion et de déformation liés aux contraintes auxquels l'industrie est confrontée.

Collaborer avec un fabricant de métrologie compétent, rigoureux et axé sur les données est la solution idéale pour optimiser l'efficacité de l'assemblage et minimiser les coûts cachés d'une chaîne d'approvisionnement moderne. Êtes-vous encore prisonnier des promesses illusoires de haute précision de votre ancien fabricant et du fardeau d'un taux élevé de défauts d'assemblage ?

Envoyez dès maintenant vos plans de conception (formats STEP, IGES ou DXF) via le portail d'évaluation technique officiel de LS Manufacturing. Nos ingénieurs experts, forts d'une connaissance approfondie du processus de fabrication, vous fourniront sous 24 heures un rapport d'analyse de fabricabilité (DFM). Ils mettront ensuite à votre disposition un devis direct usine, totalement transparent et sans frais cachés. Faites-nous confiance : nous sécuriserons votre chaîne d'approvisionnement en fabrication de précision grâce à des données de contrôle qualité CMM irréprochables !
