Facteurs de coût de la découpe laser : tactiques DFM pour réduire les devis de pièces de 15 % à 30 %

Les facteurs de coût de la découpe laser sont le temps de perçage, les déchets d'imbrication et les bandes de tolérance, que la DFM (conception pour la fabrication) élimine grâce aux bords partagés.

L'analyse DFM a permis de réduire le prix unitaire de près d'un quart sur le projet LS Manufacturing n° AUTO-2026-8841, un programme de supports pour bras robotisés. Les équipes d'approvisionnement conservent la marge économisée sur les commandes récurrentes.

Guide de référence rapide : Tableau d’équilibre entre les coûts et la conception des processus

La géométrie de la tôle est fixée avant la découpe laser . La redondance de la conception par rapport aux paramètres du procédé laser garantit l'absence de dépassement de coût. Un surdimensionnement des tolérances augmente le coût horaire de la machine.

L'épaisseur de la tôle, combinée au rapport trou/tôle de précision de 1,5:1 et à la tolérance de ±0,008 mm, élimine les heures de machine supplémentaires d'ébavurage secondaire et de retouche.

Téléchargez la liste de contrôle DFM d'une page pour la découpe laser — le rapport trou/épaisseur, la bande de tolérance et les règles d'espacement d'imbrication du tableau ci-dessus — et évaluez votre prochain dessin avant qu'il ne parvienne à un fournisseur.

Points clés à retenir : Technologies de base et principes d’approvisionnement

1. Optimisation de la vitesse grâce à l'élimination des perforations redondantes : les découpes en partage de bord et les contours continus éliminent les opérations de perforation répétées. Les acheteurs paient à la longueur de coupe, sans freinage ni accélération.
2. Contrôle rigoureux du rapport d'aspect : les diamètres supérieurs à l'épaisseur de la tôle permettent une évacuation optimale de la matière fondue vers le bas, tandis qu'un espacement adéquat entre les bandes prévient les micro-déformations thermiques au niveau de la coupe finale. Le taux de rebut reste inférieur à 10 % par lot.
3. Principe de réduction des coûts lié à l'épaisseur standardisée des cartes : une configuration de châssis unique fonctionne avec deux épaisseurs différentes, tandis qu'une densité d'intégration accrue augmente la surface utile de la carte d'un peu plus des trois cinquièmes à plus des quatre cinquièmes . Le service des achats dépense ainsi beaucoup moins en châssis par commande.
4. Exigences de tolérance d'ajustement équilibré : Les faces de référence d'assemblage ont une tolérance de bande de l'ordre du micron, et les faces de référence de découpage ont des classes de tolérance générales. Les lignes de devis ne facturent pas les temps de finition longs.

Pourquoi la découpe laser est-elle coûteuse pour des pièces non optimisées ?

La structure des coûts de la découpe laser se compose de trois éléments : les coûts liés à la redondance des heures machine, le sous-emploi des matériaux et le travail d'ébavurage habituellement effectué gratuitement. Des dessins non optimisés augmentent le temps de découpe de chaque pièce de plus de 35 % et font grimper encore davantage le coût horaire facturable, car les frais de déplacement et de perçage répété sont facturés à l'heure. L'analyse géométrique automatisée supprime les tracés d'entrée redondants lors de la saisie des dessins.

Les coûts cachés des piercings et des déménagements

Chaque point de perçage provoque un ralentissement, une perforation, puis une nouvelle accélération de la tête laser à fibre. Ceux qui s'interrogent sur le coût élevé de la découpe laser doivent examiner le nombre de points de perçage, car des perçages plus denses augmentent la durée du cycle de décélération.

• Transformer, dans la mesure du possible, les trous de moins de 3 mm de diamètre en fentes.
• Maintenir l'assistance à l'azote à 10-14 bars pour maintenir un coût de découpe laser horaire stable.

En clair : moins de perforations signifient moins de secondes facturées par tôle. La technologie de poinçonnage à tourelle ne permet pas de réaliser des découpes superposées, car chaque outil de poinçonnage nécessite un dégagement pour chaque impact. Tout devis de découpe laser de tôle doit inclure le nombre de perforations par pièce.

Taux de rebut générés par les géométries irrégulières

Une géométrie non uniforme crée des espaces qu'aucun algorithme d'imbrication ne peut combler. Une imbrication inefficace peut engendrer jusqu'à 39 % de rebuts ; le client paie donc pour l'acier destiné à la structure. Parmi les facteurs de coût de la découpe laser, les déchets liés à l'imbrication se classent juste après le temps machine.

1. Créer une image miroir des parties asymétriques où les zones concaves se font face.
2. Utilisez une ligne de coupe commune pour les géométries adjacentes.

La catégorie de scories, associée au critère de perpendicularité défini dans la norme ISO 9013:2017, détermine si les bords de coupe nécessitent un meulage. Les fournisseurs proposant un service de découpe laser sur mesure indiquent leur estimation des scories dans leurs devis, établis en fonction de la surface nette.

Source des données : base de données mesurée LS Manufacturing 2025–2026 (analyse des journaux d’exécution de la découpe, taille de l’échantillon > 1 200).

Comment les points de piercing influencent-ils vos devis de coupe ?

Le coût de perçage comprend le coût du maintien thermique et le coût du gaz d'assistance pour chaque perçage laser nécessaire à la traversée d'une tôle. Chaque contour interne fermé engendre un surcoût de 0,05 $ à 0,15 $ par pièce (Statistiques de la base de données des heures de main-d'œuvre interne de LS Manufacturing (2025-2026, échantillon > 1 200 articles)) . Le chauffage lors de la réalisation de motifs de trous denses permet d'atteindre une circularité supérieure à ±0,05 mm , ce qui distingue un travail non contrôlé d'une fabrication optimisée (DFM). La découpe sans butée élimine complètement le cycle de maintien.

Les acheteurs qui cherchent à réduire les coûts de découpe devraient privilégier les contours intérieurs fermés. Sur une tôle d'épaisseur moyenne, chaque contour fermé nécessite un perçage sur toute l'épaisseur. Les panneaux perforés denses augmentent le volume de gaz d'assistance sur toute la surface, ce qui réduit la durée de vie de la buse à mesure que la chaleur accumulée attaque l'orifice.

La découpe de micro-joints (reliant des trous voisins pour que le faisceau ne traverse le joint qu'une seule fois) permet d'assembler plusieurs profils en une seule séquence de découpe. Les temps morts sont supprimés du cycle de découpe, ce qui permet une facturation à l'heure avec une longueur de découpe supplémentaire. Le prix de la découpe laser par pièce diminue à chaque passage supprimé. La découpe plasma ne permet pas de conserver la circularité des trous sur les motifs denses en raison de leur largeur plus importante et des zones affectées thermiquement qui déforment les petits motifs.

Le prix d'une découpe laser de tôle peut être négocié lorsque le client demande le nombre de perforations par pièce dans le devis. Les perforations regroupées sur une même ligne de découpe sont supprimées autant que possible.

Les recommandations de conception pour la fabrication (DFM) en découpe laser préconisent l'utilisation de côtés partagés plutôt que de boucles fermées séparées. Dans les motifs denses, les fentes remplacent les trous ronds étroits.

Un service de découpe laser prototype avec optimisation géométrique est utilisé pour une estimation préliminaire des coûts avant toute décision de production en série. Du point de vue du client, une série de découpes sur un seul parcours réduit le nombre de perforations par feuille.

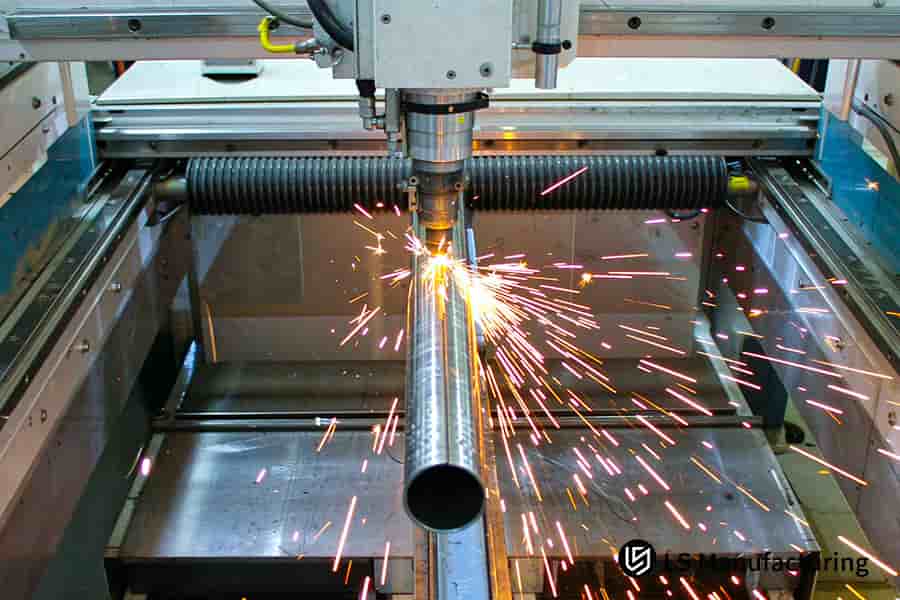

Figure 1 : Des étincelles jaillissent lorsque la tête de découpe un tube métallique de 3 mm, expliquant pourquoi la découpe laser est coûteuse.

Quelles tactiques DFM permettent d'optimiser l'efficacité d'imbrication des tôles ?

L'optimisation de l'imbrication des tôles repose sur une restructuration géométrique, cette technique permettant d'augmenter le taux d'utilisation des matériaux de 61 % à 84 % . L'absence de côtés droits communs pour les profils non standard exige une distance minimale de 1,5 tonne entre les tôles. Les chutes issues de la grille resteront sur la tôle.

Mesures de coupe à ligne commune vs. mesures d'espacement standard

La découpe en ligne commune combine deux silhouettes adjacentes sur une trajectoire de découpe au chalumeau, permettant ainsi de couvrir les deux bords en une seule coupe. Les clients souhaitant optimiser les coûts d'imbrication de tôles devraient envisager d'imbriquer des pièces similaires ne présentant qu'une seule silhouette droite.

Les contours communs éliminent les déchets du système de grille, et le coût de la découpe laser de la tôle est plus abordable par pièce. En clair, l'acier payé devient des pièces vendables au lieu d'être mis au rebut.

Ajustements de pente sur les bords non concordants

L'inclinaison d'un bord n'a aucune utilité pour l'assemblage du support ; une modification minimale permet donc d'utiliser deux contours avec une seule ligne de découpe. Les bonnes pratiques de découpe laser (DFM) autorisent la modification des bords non concordants.

Le coût du service de découpe laser sur mesure diminue grâce à la possibilité d'imbriquer librement les contours. Combinez les contours rectangulaires par paires afin que chaque contour ait son pendant.

Les tolérances générales de la norme ISO 2768-1:1989 s'appliquent aux contours non critiques, ce qui signifie que la variation de pente restera dans les limites de tolérance spécifiées sur le dessin. Les acheteurs qui souhaitent obtenir un devis de découpe laser en ligne doivent fournir des dessins annotés.

Quelles sont les limites réelles des tolérances de découpe laser de précision ?

Les tolérances de découpe laser de précision correspondent à la dimension limite que le point d'impact d'un laser à fibre peut maintenir en conduction thermique stable. Elles varient de ±0,02 mm pour les matériaux courants à ±0,008 mm pour les surfaces de contact. La norme ISO 2768-m (ISO 2768-1:1989) sert de limite extérieure pour les arêtes linéaires non critiques. Un dimensionnement extrêmement précis sur l'ensemble du dessin permet de réduire la vitesse d'avance de 50 %.

Compromis entre les niveaux de tolérance et le débit d'avance

Les bandes dimensionnelles se répartissent en trois catégories pratiques. Les acheteurs consultant le tableau des tolérances de découpe laser peuvent constater cette répartition :

1. Qualité conventionnelle : débit d'alimentation complet, gaz d'assistance conventionnel, sans supplément.
2. Qualité de précision : vitesse d’avance réduite, largeur de coupe contrôlée, alésages compatibles uniquement.
3. Niveau ultra-précis : ±0,004 mm, correction d'impulsions basse fréquence, surtaxe importante.

Le nombre d'heures facturables est davantage lié à la vitesse de coupe qu'à la surface du matériau . Les axes et les logements de paliers sont usinés avec précision, car l'ajustement glissant nécessite des alésages.

Là où les indications de précision ont leur place

Les systèmes de tolérancement conçus selon les directives DFM de découpe laser interdisent les spécifications de précision pour les pièces non appariées. Les goupilles d'accouplement, les trous de centrage et les logements de roulement bénéficient d'une tolérance plus stricte, tandis que les supports et les évents restent conventionnels.

Les spécifications ultra-précises sans restriction nécessitent une finition à impulsions lentes. Les acheteurs qui s'interrogent sur le coût élevé de la découpe laser découvrent que ce sont les tolérances spécifiées, et non le matériau, qui déterminent le prix. Le devis est multiplié par deux lorsque la fréquence d'impulsion diminue.

Les devis pour la découpe laser des métaux incluent le dessin complet. Du point de vue du client, les alésages critiques annotés garantissent la précision de l'assemblage, tandis que les bords non annotés restent économiques.

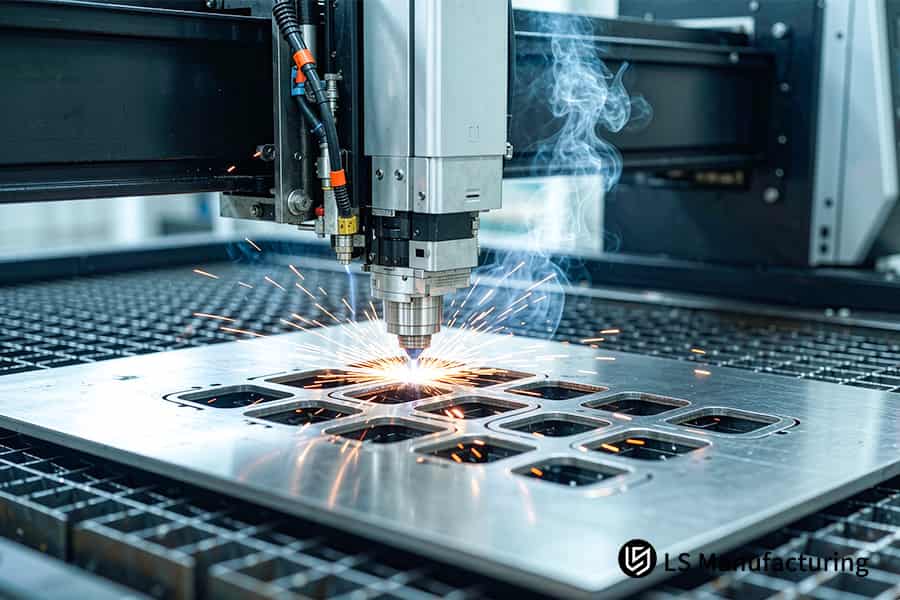

Figure 2 : Perçage d'un motif de trous dense dans du SUS304 de 3,0 mm ; le dimensionnement des trous DFM a permis de réduire le devis de ce support de 24,2 %.

Au-delà des chiffres : L’ingénierie de précision de LS Manufacturing

Gloria, experte en prototypage rapide et fabrication rapide, forte de plus de 15 ans d'expérience en usinage de précision et en analyse DFM de la tôle, vous garantit l'identification des problèmes potentiels dès la phase d'essai de vos projets de découpe laser. Consultez les compétences de Gloria en matière de DFM et de fabrication .

Les plans de contrôle AS9100D spécifient tous les paramètres de perçage à l'origine des informations de coupe indiquées. Les spécifications de filetage ASME B1.1 normalisent la visserie en fonction du boîtier ; par conséquent, le changement de taraud a une incidence sur le routage. Des essais de coupe réalisés lors de la première série sur des machines laser à fibre allemandes permettent d'identifier le nombre de perçages et les erreurs d'imbrication avant la production. La vérification de la conformité à la norme ISO 9001:2015 chez LS Manufacturing, effectuée par leur équipe d'ingénierie en chef, garantit la conformité du travail de votre équipe d'inspection aux exigences d'audit.

L'analyse automatisée des fichiers CAO 2D/3D fournit une analyse de faisabilité pour chaque dessin soumis, avec une quantification préalable du nombre de perçages et des solutions d'imbrication. Votre prochaine phase de recherche de fournisseurs débute avec des données chiffrées sur le nombre de perçages, les solutions d'imbrication et les tolérances. Soumettez un fichier CAO 3D ou 2D, et votre équipe d'ingénierie comparera les fournisseurs.

Comment optimiser la géométrie des trous pour réduire le temps de découpe au laser ?

L'optimisation de la géométrie des perçages est réalisée en fixant leur diamètre à au moins 1,2 fois l'épaisseur de la tôle pour les opérations courantes et à 1,5 fois pour les opérations de précision. Ceci permet d'éliminer les retours de scories et les retards dus à la déformation thermique. Les perçages de diamètre inférieur à 1,0T génèrent un taux de rebut unitaire de l'ordre de 15 %, car les scories atteignent la lentille de la buse. Les autres dimensions linéaires sont contrôlées par la norme ISO 2768-1:1989, classe moyenne.

Règles relatives aux rapports diamètre/épaisseur

La découpe laser des trous de plus de 1,2T permet d'évacuer la fusion vers le bas et de garder les lentilles des buses propres.

• Spécifiez la taille de chaque trou traversant à ≥1,2T, ou un minimum de 14,4 mm sur une plaque de 12 mm .
• Remplacez les trous de fixation <1,0T par des poinçons avec marques centrales ou des fentes de guidage.

Une poinçonneuse mécanique nécessite une matrice par diamètre ; c’est pourquoi, pour les plaques plus épaisses, on utilise le perçage laser pour obtenir des trous de différentes tailles. En clair : des trous plus larges garantissent des lentilles de buse propres, et des lentilles propres évitent les temps d’arrêt. Les acheteurs souhaitant obtenir des conseils pour réduire leurs devis de découpe pourront envoyer des plans avec les dimensions des trous indiquées.

Perçage secondaire vs. perçage laser direct

Les directives DFM pour la découpe laser prévoient des trous de dégagement pour le perçage direct et des trous taraudés pour le taraudage après perçage. Les acheteurs souhaitant un service de découpe laser rapide doivent préciser les dimensions du filetage, et non les diamètres mineurs.

1. Commencez par percer un simple trou de guidage, puis taraudez le filetage après la découpe.
2. N'utilisez le perçage direct que pour les trous de dégagement, car le taraudage est nécessaire pour les flancs du filetage.

Le temps de cycle diminue de 28 % une fois l'étape de taraudage supprimée du plateau laser. Tout devis de découpe laser de tôle doit inclure le nombre de points de perçage par pièce, afin que l'acheteur puisse constater les gains de temps de cycle.

Source des données : ISO 2768-1:1989 Tolérances générales — Partie 1 : Tolérances pour les dimensions linéaires et angulaires sans indications de tolérance individuelles, classe moyenne (m).

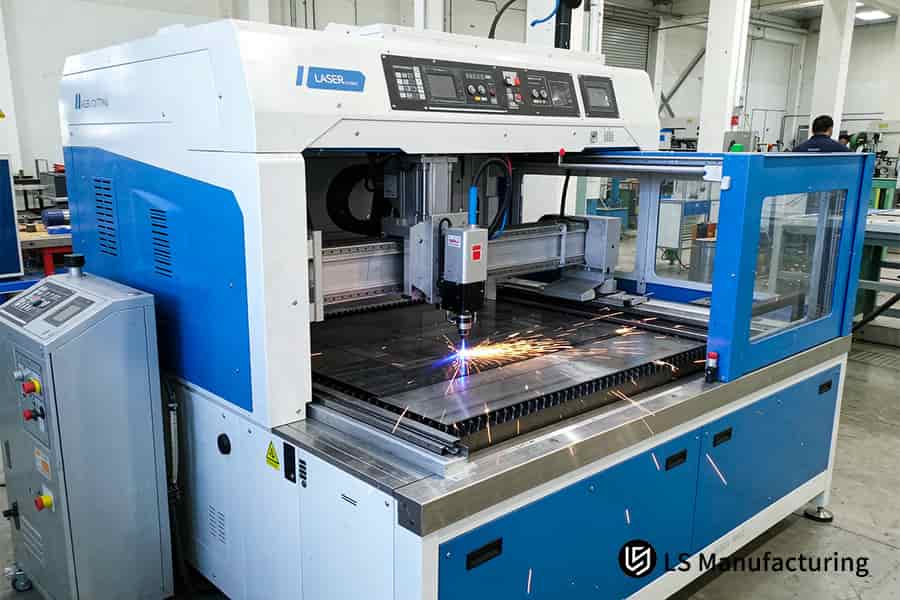

Figure 3 : Panneau de traitement de grande machine pour devis de découpe laser de tôle à 84 % d'utilisation.

Quels matériaux permettent de maintenir des coûts de service de découpe laser bas ?

Le contrôle des coûts au niveau des matériaux consiste à spécifier l'épaisseur de la tôle pour une assistance O₂ ou N₂, ce qui permet de réduire le coût des matières premières de 12 % grâce à une seule commande, effectuée sur une ligne distincte des heures d'usinage. L'épaisseur des barres plates en AL 5052-H32 et SUS304 laminées à froid standard reste constante tout au long du processus. Les acheteurs éliminent les changements d'épaisseur et envoient les pièces directement au pliage.

Qualités des feuilles et couplage gaz-assistance

Lorsqu'ils recherchent un service de découpe laser d'aluminium , les acheteurs doivent choisir un gaz pour chaque type de feuille.

Les facteurs de coût de la découpe laser privilégient le nombre de calibres plutôt que le choix du gaz d'assistance. Un seul calibre pour l'ensemble de l'assemblage évite les changements de gaz et les réajustements de buse. En clair, un seul matériau suffit.

Règles de consolidation de l'écartement standard

L'acier inoxydable austénitique SUS304 (norme JIS, comparable à l'ASTM 304) est utilisé pour la majorité des panneaux d'enceinte ; la découpe laser de l'acier inoxydable est donc réalisée en une seule opération. L'alliage aluminium-magnésium AL 5052-H32 (trempe 1/4) est également utilisé.

Les bobines non recuites répartissent les contraintes de laminage de manière irrégulière, ce qui provoque une déformation et pousse la tôle vers la buse. Le procédé de découpe plasma déforme l'acier inoxydable mince en raison de l'augmentation de la zone affectée thermiquement (ZAT, la partie du métal affectée au voisinage de la coupe) .

Le coût des services de découpe laser sur mesure diminue lorsqu'une seule jauge convient à toutes les pièces. Les conceptions hybrides bénéficient d' une optimisation des coûts d'imbrication des tôles, car une seule jauge permet de partager la tôle par profils.

Pourquoi les opérations secondaires font-elles grimper les devis de découpe laser ?

Les frais supplémentaires liés aux opérations secondaires comprennent le meulage pour la finition vibratoire, le polissage manuel et la fabrication de gabarits de soudage. Les plans ne comportant pas de tolérance de bavure de 0,1 mm entraînent également des frais supplémentaires pour ces opérations. La norme ASME Y14.5-2018 décrit les contrôles de caractéristiques utilisés dans ces descriptions. Les surfaces de coupe de qualité conventionnelle nécessitent une finition des arêtes sur tous les contours, ce qui représente un coût pour l'acheteur, inutile lors de l'assemblage.

Des scories (métal resolidifié issu de la fusion sur la face inférieure de la surface de coupe) se forment lorsque la pression du gaz d'assistance descend en dessous de celle du gaz de perçage. Le nettoyage des scories représente un coût supplémentaire pour les acheteurs, ce qui explique en partie le prix élevé de la découpe laser .

La netteté du bord détermine le niveau de majoration suivant. Les arêtes à angle droit nécessitent un ébavurage de 0,5 mm à 45° avant le revêtement, et le meulage est facturé à l'heure. Les devis pour l'ébavurage en découpe laser sont supprimés dès lors que le dessin inclut les arêtes de découpe.

L'alignement lors de l'assemblage représente le coût caché le plus important. Le système d'alignement par languettes et rainures (languettes s'emboîtant dans des rainures) est auto-positionnant avec une précision de ±0,2 mm ; aucun gabarit de soudage n'est donc nécessaire. L'alignement géométrique permet de réduire le coût des services de découpe laser sur mesure sans outillage.

Les annotations sur les plans sont essentielles pour déterminer le coût final de la main-d'œuvre. Les clients souhaitant réduire leurs devis de découpe doivent inclure trois annotations sur les plans pour chaque modification : marge de bavure, rupture de bord et dispositif d'auto-positionnement.

Les conseils de conception pour la découpe laser publiés privilégient les pattes symétriques aux supports séparés. Autrement dit : trois notes de dessin permettent de gagner du temps de meulage et d'éviter la fabrication de gabarits à partir d'un seul devis. Le cisaillement ne peut garantir une tolérance de fente de ±0,2 mm, car le métal se déforme au lieu d'être fondu par la lame.

Source des données : Dimensionnement et tolérancement des éléments d'accouplement conformément à la norme ASME Y14.5-2018.

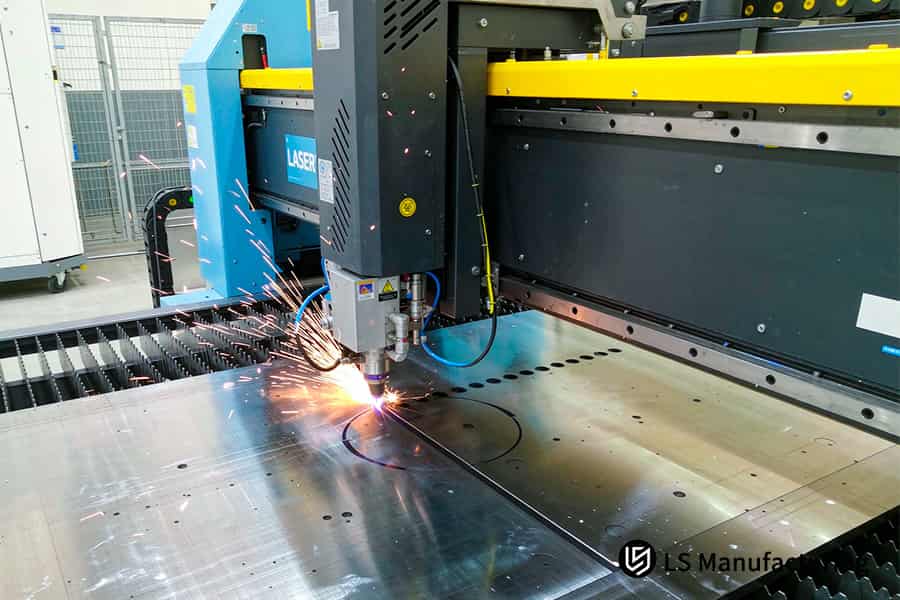

Figure 4 : Contour des découpes de tête contrôlant le coût du service de découpe laser personnalisé à 2,0 mm.

Quand faut-il passer à des épaisseurs et à une quincaillerie standard ?

La conversion de conception standardisée consiste à réduire un assemblage à une ou deux épaisseurs de tôle, plus une taille de filetage ; elle diminue le cycle d’approvisionnement de 12 à 7 jours. Les normes ASME B1.1 et ISO 261 définissent un pas grossier pour chaque taille de filetage par standardisation. Des notes consolidées garantissent des réglages de pliage sur un seul outillage ; ainsi, les clients économisent deux cycles de chargement par boîtier.

Étapes de consolidation des jauges

Trois épaisseurs ( 1,2 mm, 1,5 mm et 2,0 mm ) permettent de diviser un assemblage de boîtier en trois chargements ; les clients achètent donc trois configurations. Pour l’épaisseur de 2,0 mm, le coût de la découpe laser rend le changement d’épaisseur plus important que le nombre de trous.

• Utilisez des jauges de 2,0 mm pour le cadre et les plaques de montage.
• Utilisez des jauges de 1,5 mm pour les couvercles et les plaques d'aération.
• Combinez toutes les autres pièces en deux jauges.

L'utilisation de deux jauges permet de réduire les coûts de configuration de la découpe laser , car une seule hauteur de serrage convient à deux épaisseurs de tôle. En d'autres termes, deux jauges permettent une seule configuration au lieu de trois.

Unification des formes de fil

Les filetages unifiés en pouces ( filetages UN, UNR et UNJ ) sont couverts par la norme ASME B1.1, et le pas métrique grossier M6×1,0 par la norme ISO 261. Un seul profil de filetage est requis. Différents diamètres de filetage nécessitent un seul taraudage par diamètre.

Il est possible d'obtenir des tolérances de découpe laser précises même avec des tôles de 2,0 mm d'épaisseur, car le réglage de la largeur de coupe reste constant pour une seule épaisseur. Tout devis de découpe laser de tôle doit mentionner le nombre d'épaisseurs et les diamètres de filetage sur des lignes distinctes.

Les tarauds M6 x 1,0 à profil unique réduisent le délai de découpe laser , car un seul taraud reste monté. L'acheteur n'a besoin que d'un seul type de filetage pour recevoir toute la visserie dans un seul colis.

Source des données : Filetages à vis unifiés en pouces ASME B1.1 (formes de filetage UN, UNR et UNJ) ; filetages à vis métriques à usage général ISO 261.

Service de découpe laser de précision LS Manufacturing pour supports de capteurs de robotique industrielle : réduction des coûts de 24,2 % grâce à la conception pour la fabrication (DFM).

La révision de la découpe laser selon les principes de la fabricabilité (DFM) consiste en un contrôle préalable de la géométrie et des tolérances des pièces. Ce contrôle a permis de réduire le coût du support de capteur de 24,2 %, passant de 18,60 $ à 14,10 $, grâce à des diamètres de perçage corrects et des tolérances révisées. Le projet AUTO-2026-8841 concerne l'outillage de préhension des bras robotisés. Les acheteurs de systèmes d'assemblage robotisés bénéficient ainsi d'un coût de support réduit, tout en conservant un ajustement précis de la rainure de clavette.

Défi du client

Les plans de fixation du projet n° AUTO-2026-8841 prévoyaient 28 trous de 2,2 mm dans de l' acier inoxydable SUS304 de 3,0 mm d' épaisseur, soit un rapport de 0,73:1 susceptible d'entraîner un colmatage par les scories. Un jeu d'emboîtement de 6,0 mm a généré des déchets et prolongé le délai de livraison d'une semaine supplémentaire. Le plan initial prévoyait 28 amorçages de perçage par fixation, soit un pour chaque trou de 2,2 mm.

Solution de fabrication LS

Les ingénieurs de procédés ont assoupli la tolérance des zones non assemblées à ±0,02 mm , ce qui est largement inférieur à la plage ISO 2768-m. La plage de tolérance de précision a été définie par la rainure de clavette centrée dans la pièce. Au lieu de perçages, des points laser ont été appliqués, suivis d'un alésage. Des essais de coupe ont permis de réduire les contraintes et de relever les bords de 0,12 mm . Des micro-assemblages intermittents et l'optimisation du rapport cyclique des impulsions ont permis de rétablir la planéité des bords.

Résultats

Le temps de cycle a été amélioré, passant de 190 s à 115 s . Le taux de rebuts par lot a diminué de 14,5 % à 2,8 %. La première livraison a été effectuée en 7 jours , réduisant ainsi le délai de livraison de 41,7 % . La découpe laser des bords (Ra 1,6 μm) a permis d'éviter le meulage manuel. Les données de mesure issues de la machine à mesurer tridimensionnelle Zeiss et la documentation FAIR ont validé les pièces pour l'inspection de niveau 1. La production issue du service de découpe laser de précision a pu être directement intégrée à l'assemblage robotisé.

« Les supports étaient lisses et sans bavures ; l’assemblage des extrémités des bras n’a nécessité aucune finition des bords. Le premier lot a passé avec succès le contrôle qualité à réception, sans aucun rejet. » — Inspecteur qualité à réception, intégrateur de ligne de montage automobile, projet n° AUTO-2026-8841

Source des données : Journal de production de l'atelier automatisé de tôlerie de LS Manufacturing (projet n° AUTO-2026-8841, échantillon de lot de 850 pièces).

Voyez comment les mêmes règles DFM sont appliquées à votre support ou boîtier : demandez une comparaison côte à côte de votre dessin actuel avec une version optimisée, avec le nombre de perforations et l’utilisation des matériaux imbriqués affichés l’un à côté de l’autre.

FAQ

1. La découpe laser peut-elle atteindre de manière constante des tolérances de ±0,008 mm sur des plaques épaisses ?

Les tolérances dépendent de l'épaisseur de la plaque. LS Manufacturing maintient une tolérance de ±0,008 mm sur la largeur des rainures pour les plaques d'une épaisseur ≤ 3,0 mm . Une tolérance de ±0,02 mm s'applique aux autres dimensions, soit cinq fois moins que les ±0,1 mm autorisés par la norme ISO 2768-m pour les épaisseurs de 3 à 6 mm. Cette tolérance est due à la dispersion de la chaleur qui augmente la largeur de la saignée avec l'épaisseur de la plaque. Les équipes d'inspection vérifient les rainures de clavette en un seul passage de la machine à mesurer tridimensionnelle (MMT), car les supports de la référence AUTO-2026-8841 n'ont pas nécessité d'ajustement manuel avant l'assemblage robotisé.

Source des données : ISO 2768-1:1989 Tolérances générales — Partie 1, classe moyenne (m).

2. Comment la réflectivité du matériau affecte-t-elle les coûts des services de découpe laser sur mesure ?

Le cuivre et l'aluminium réfléchissent la quasi-totalité de l'énergie vers le résonateur laser, ce qui entraîne une réduction de 25 % de la vitesse de traitement. Des tests de réflectance le confirment, ce qui permet aux responsables des achats de maintenir un nombre d'heures machine réduit, car LS Manufacturing utiliseune fibre laser haute fréquence avec un système anti-réflexion à gaz.

3. Quel est le diamètre optimal du trou pour les pièces en acier inoxydable de 4,0 mm ?

Le diamètre des trous dans l'acier inoxydable de 4,0 mm d' épaisseur doit être d'au moins 4,8 mm (rapport 1,2:1) ou 6,0 mm (rapport 1,5:1). Conformément à la norme ASTM A480, une plaque de 4,0 mm d'épaisseur est surdimensionnée. LS Manufacturing effectue un pré-marquage des emplacements à l'aide d'un point de fibre optique et procède à l'usinage final par commande numérique . Le service d'assemblage obtient ainsi des trous exempts de zones affectées thermiquement.

Source des données : Base de données mesurée LS Manufacturing 2025–2026.

4. L’imbrication de lignes communes compromettra-t-elle la qualité des bords des pièces finies ?

Non, car la direction d'entrée et les points d'ancrage des micro-joints garantissent la qualité des arêtes communes mesurées selon la méthode d'évaluation ASME B46.1, ce qui permet d'atteindre une rugosité Ra de 3,2 μm. LS Manufacturing conçoit chaque coupe d'arête commune de manière à produire une arête de qualité à la fois, et le déplacement entre les imbrications est réduit de 15 % . Le contrôle qualité n'est pas nécessaire pour le meulage des arêtes communes, car les scories restent sur le châssis.

5. Pourquoi le gaz d'assistance à l'azote coûte-t-il plus cher que le découpage à l'oxygène standard ?

Toute comparaison de devis de découpe laser commence par le choix du gaz d'assistance, car l'azote remplace l'oxygène à la ligne de coupe et laisse les sections en acier inoxydable exemptes de calamine à Ra 1,6 μm. Selon la norme ASTM A380, le décapage permet d'éliminer la calamine, mais il n'est pas nécessaire avec la découpe laser assistée par azote . Bien que l'azote augmente le coût unitaire de la découpe laser en raison du volume de gaz plus important, le décapage n'est pas inclus dans le devis.

6. LS Manufacturing peut-il détecter automatiquement les défauts de conception pour la fabrication (DFM) dans mon fichier CAO ?

Oui, LS Manufacturing vérifie le rapport diamètre des trous/ épaisseur, l'entraxe des rainures et les tolérances strictes des fichiers CAO téléchargés en moins de 2 heures . Les données numériques des produits conformes à la norme ISO 16792 ne nécessitent aucune exportation supplémentaire, et le téléchargement chiffré permet de conserver les géométries des clients dans un système unique et sécurisé. Le budget d'outillage reste inchangé, car le rapport quantifie les économies sans modifier les budgets existants.

7. Comment empêcher les pièces en tôle de se déformer lors d'un imbrication laser intense ?

Les nids haute densité permettent de relâcher les contraintes de laminage dans les tôles laminées à froid, et les grands panneaux s'élèvent vers la tête de coupe à mi-cycle. LS Manufacturing utilise des circuits de refroidissement par paliers et des micro-rainures de relaxation des contraintes, ce qui permet aux panneaux d'atteindre la classe de planéité H de la norme ISO 2768-2 . Les chaînes d'assemblage OEM reçoivent des supports plats, car les panneaux n° AUTO-2026-8841 ont été assemblés sans redressage.

Source des données : enregistrements de données d'étalonnage de la machine de mesure tridimensionnelle Zeiss.

8. Quelle condition de bord dois-je spécifier pour éviter des frais de main-d'œuvre de post-traitement élevés ?

La norme ISO 13715 autorise la mention « légères bavures de l'ordre du micron » sur un dessin, ce qui évite les frais de main-d'œuvre liés à l'ébavurage complet. LS Manufacturing livre toutes les commandes finies avec des bords passivés, sans frais de chanfreinage, même pour les commandes d'un seul panneau. Aucune réclamation au titre de la garantie pour dommages causés par des bords tranchants n'a jamais été enregistrée, et les acheteurs qui recherchent des entreprises de découpe laser doivent impérativement inclure la passivation dans leurs exigences.

Réservez une consultation individuelle avec un ingénieur en tôlerie pour examiner vos plans : envoyez votre fichier 3D ou 2D et recevez des recommandations sur les tolérances d’alésage ainsi qu’une tarification dégressive en fonction de la taille réelle de votre lot.

Résumé

Les pertes par perçage, l'utilisation de l'imbrication et les tolérances d'usinage sont liées physiquement. La résolution de ce problème avant la validation des plans permet d'éliminer les pertes de temps de fabrication. Les programmes pour l'automobile, la robotique et l'instrumentation réduisent ainsi le coût d'usinage des pièces de 15 % à 30 % , le programme de fabrication de supports se situant dans la partie supérieure de cette fourchette. Les certifications ISO 9001:2015 et AS9100D attestent de la maîtrise des processus pour les auditeurs qualité.

L'importation d'un fichier CAO 3D/2D permet d'obtenir un devis d'analyse de fabricabilité (DFM) en moins de deux heures, incluant l'évaluation des tolérances, les options de coûts d'imbrication et une tarification dégressive. Les équipes d'approvisionnement comparent ensuite chaque fournisseur en fonction d'un dessin, d'un plan de tolérances et d'une ventilation des prix uniques.
