Servicios de mecanizado CNC robótico para brazos de aluminio ligeros de precisión.

El servicio de mecanizado CNC robótico es un proceso multieje que resuelve los problemas de tolerancia acumulativa en brazos de aluminio mediante el mecanizado de cavidades en una sola configuración.

El mecanizado robótico de 5 ejes logra una reducción de costes del 27,9 % y una repetibilidad de las uniones de ± 0,005 mm , eliminando los microatascos en operaciones de alta velocidad.

Conozca a los ingenieros que crearon esta guía.

Los robots de mecanizado CNC requieren un mecanizado de cavidades de 5 ejes con una sola configuración para evitar la acumulación de tolerancias. Guía escrita por Gloria, quien cuenta con más de 15 años de experiencia en DFM; verifique la experiencia de Gloria en DFM y fabricación . LS Manufacturing ofrece una tolerancia de ±0,005 mm y un ahorro de costos del 27,9 % utilizando las normas ISO 9001:2015 y AS9100D.

Nuestro enfoque se ajusta a las recomendaciones de la Federación Internacional de Robótica (IFR) y la Organización Internacional de Normalización (ISO) . Utilizamos refrigeración por aire forzado y una trayectoria de corte simétrica para evitar la deformación de piezas de paredes delgadas en el mecanizado de cavidades de AL 7075-T651.

Envíenos su archivo CAD 3D para una evaluación DFM de 2 horas y un presupuesto . Nuestra CMM Zeiss garantiza la concentricidad del orificio con una tolerancia de ±0,005 mm. Consiga un ahorro de peso del 32 % y entregas de lotes consistentes.

Conclusiones clave

• Precisión de alineación de microjuntas: El fresado de cavidades y orificios para cojinetes multidimensionales se realiza en un solo ciclo de sujeción con una tolerancia de posición de ±0,005 mm y sin ningún tipo de holgura en el movimiento de la trayectoria del robot.
• Estructura de brazo robótico ultraligera: Gracias al fresado de cavidad profunda de 5 ejes y a las características únicas del material AL 7075-T651 , nuestra estructura robótica logra un ahorro de peso del 32 % .
• Coste y plazos de entrega: El diseño óptimo y la trayectoria del proceso de corte (Vc=180 m/min), junto con el sistema de sujeción neumática, permiten reducir el coste unitario en un 27,9 % y acortar el plazo de entrega de 18 a 11 días .
• Dureza y protección anticorrosiva: El cumplimiento total de las especificaciones MIL-A-8625 Tipo III para el anodizado duro de 50 μm hace que el producto sea duradero en condiciones de desgaste extremas.

¿Por qué es fundamental el mecanizado CNC robótico para los brazos de aluminio ligeros?

El servicio de mecanizado CNC robótico es un procedimiento de mecanizado de 5 ejes con un solo sistema de fijación que permite fabricar brazos de aluminio con cavidades y una coaxialidad de ±0,005 mm. La tecnología de mecanizado CNC elimina el efecto acumulativo de tolerancias propio de los procesos de mecanizado con múltiples fijaciones. El análisis DFM de LS Manufacturing (2025-2026), basado en más de 1200 planos, confirma la ausencia de desplazamiento de referencia entre configuraciones.

Los brazos de aluminio ligeros utilizan geometrías de cavidad para minimizar la inercia rotacional sin comprometer la integridad estructural. Los diseñadores buscan una reducción de masa drástica sin sacrificar la rigidez de la articulación ni la precisión del posicionamiento. En el mecanizado convencional de 3 ejes, los múltiples dispositivos de sujeción generan errores de posicionamiento de 0,02 a 0,05 mm en cada ajuste.

El mecanizado CNC robótico personalizado se basa en la orientación continua de herramientas de 5 ejes para acceder a esquinas de cavidades profundas y caras de juntas oblicuas. El mecanizado de precisión con brazos de aluminio permite fijar la coaxialidad, la perpendicularidad y las tolerancias de posición en una única cadena de referencia. El servicio de mecanizado CNC de 5 ejes con una sola configuración elimina la necesidad de transferir datos entre configuraciones.

Los movimientos robóticos de alta velocidad transforman desalineaciones de articulaciones inferiores a 10 micras en deflexiones del efector final. De acuerdo con la norma ASME Y14.5-2018, la alineación del orificio de ±0,005 mm se mide con una máquina de medición por coordenadas Zeiss . El mecanizado simétrico reduce la inercia rotacional del brazo, lo que permite una mayor aceleración con la misma capacidad de par motor.

Para paredes delgadas con un espesor inferior a 1,5 mm, se requieren técnicas de desbaste simétrico y operaciones de alivio de tensiones para reducir la distorsión a menos de 0,01 mm por metro. La metodología de mecanizado CNC de precisión preserva la integridad estructural durante toda la vida útil del brazo. En resumen: una fijación equivale a un punto de referencia, y por eso los orificios se alinean sin acumulación de errores.

El ingeniero deberá proporcionar modelos 3D nativos con marcas GD&T para la evaluación DFM en una etapa temprana. LS Manufacturing utiliza la automatización DFM para identificar agujeros excesivamente profundos y paredes delgadas antes del corte.

Fuente de datos: Registro de análisis de dibujos 3D/2D automatizados de DFM de LS Manufacturing 2025-2026 (tamaño de la muestra >1200).

Descargue nuestra Guía de mecanizado de brazos de aluminio ligeros para aprender cómo el CNC de 5 ejes de configuración única elimina los errores de desplazamiento de datos y mantiene una coaxialidad de ±0,004 mm en brazos robóticos con cavidades.

¿Cómo optimiza el mecanizado de cavidades de 5 ejes la relación resistencia-peso?

El mecanizado de cavidades de 5 ejes mejora la relación resistencia-peso de la pieza. El fresado trocoidal utiliza una trayectoria circular para eliminar el exceso de volumen interno de la pieza con una carga de viruta constante. La pieza hueca acanalada aumenta la rigidez, pero reduce el peso del producto en un 32 %. LS Manufacturing mantiene tolerancias para paredes delgadas <1,5 mm en ±0,005 mm .

Técnicas para aliviar el estrés

El elevado ahuecamiento genera tensiones internas en las láminas de aluminio laminadas en frío y provoca deformaciones. La torsión incontrolada de la pieza daña las superficies de montaje y la alineación.

LS Manufacturing realiza un recocido intermedio de alivio de tensiones a 350 grados Celsius . La trayectoria simétrica de la herramienta, desde el desbaste hasta el acabado, neutraliza cualquier tensión en el material antes de la pasada de acabado. El proceso de mecanizado CNC con brazo robótico de aluminio 7075-T6 distribuye la tensión de manera uniforme a través de cavidades profundas.

En pocas palabras: el recocido de alivio de tensiones garantiza la estabilidad dimensional de tal manera que las características de sus paredes delgadas se mantengan en ±0,005 mm .

Dinámica del fresado de paredes delgadas

Las paredes con un espesor inferior a 1,5 mm se deforman debido a las tensiones térmicas generadas por el rápido contacto de la herramienta. Los husillos que funcionan a altas velocidades ( 180 m/min) generan calor, lo que provoca la dilatación de la pieza. En este caso, laspiezas mecanizadas por CNC robóticas, que son ligeras, requieren un entorno térmico controlado para evitar la deformación.

LS Manufacturing utiliza refrigeración criogénica por inundación a -5 °C para mantener el equilibrio térmico. Una técnica de mecanizado CNC de precisión garantiza un espesor de pared constante en cavidades profundas.

El mecanizado CNC robótico personalizado garantiza la repetibilidad durante todo el proceso de producción. El mecanizado de precisión del brazo de aluminio asegura una precisión de orificio de ±0,005 mm para la instalación del servomotor.

Conclusiones prácticas

• Asegúrese de dejar un margen de material de 1,0 mm para el desbaste antes del mecanizado de acabado posterior al recocido.
• Asegúrese de que el grosor de las nervaduras sea ≥2,0 mm para evitar que las herramientas se doblen durante el mecanizado de cavidades profundas.
• Facilítenos los archivos STEP 3D que indiquen las profundidades de las cavidades en un plazo de 2 horas .

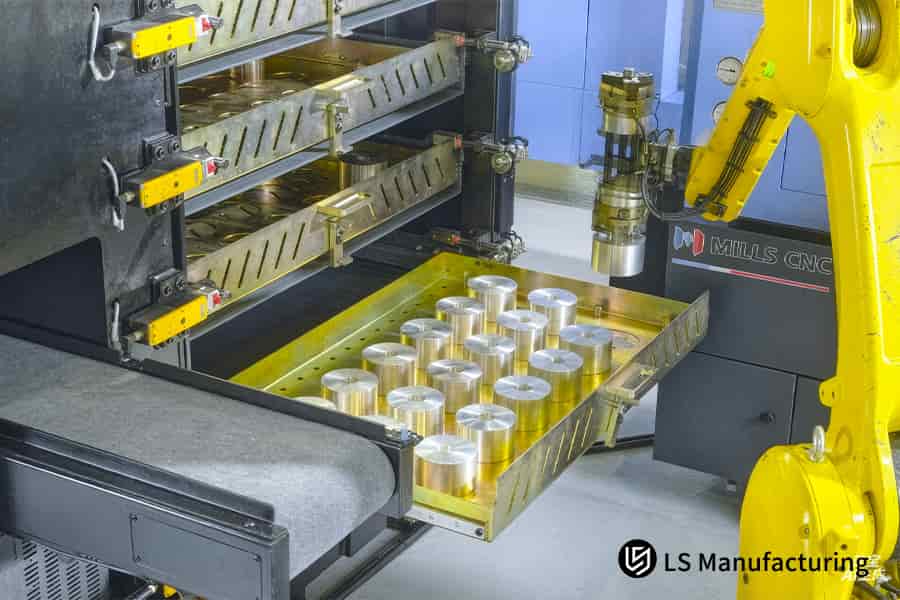

Figura 1: Una máquina CNC robótica personalizada carga bloques de aluminio para el recocido a 350 °C.

¿Qué aleaciones de aluminio ofrecen el rendimiento ideal para las articulaciones robóticas?

El aluminio 7075-T651 tiene un límite elástico de 503 MPa para brazos robóticos de alta resistencia, mientras que el aluminio 6061-T6, resistente a la corrosión, tiene un límite elástico de 276 MPa para el mecanismo secundario. El mecanizado de precisión de los brazos de aluminio permite alcanzar una tolerancia de orificio de ±0,005 mm según la norma ISO 209:2007. El servicio de mecanizado CNC robótico industrial verifica el certificado de prueba de fábrica antes de la emisión de stock.

Pasos para la selección de aleaciones

1. Antes de cortar la materia prima, asigne las cargas del vector de tensión principal a la orientación de la fibra.
2. Elija la aleación 7075-T651 para brazos dinámicos de alto ciclo sometidos a cargas pesadas.
3. Seleccione la aleación 6061-T6 para obtener piezas de articulación secundaria y carcasas anodizadas rentables.
4. Solicite la certificación de prueba de fábrica MTC (ISO 209:2007) sobre la composición química de la aleación en la inspección de entrada.

Los MTC certificados garantizan que la orientación del grano de la aleación coincida con los vectores de tensión principales. Una elección incorrecta del grado de aleación provoca un desgaste prematuro o una deformación bajo carga. Los proveedores de servicios de mecanizado CNC de 5 ejes ajustan la trayectoria de la herramienta al temple de la aleación antes de las operaciones de mecanizado de cavidades.

Verificación y ajuste de mecanizado

La certificación MTC garantiza que el contenido de Zn sea del 5,1-6,1% y el de Mg del 2,1-2,9% en la aleación 7075-T651. Los proveedores de servicios de mecanizado CNC con brazo robótico utilizan refrigeración criogénica por inundación a -5 °C para preservar paredes delgadas de menos de 1,5 mm de espesor.

Para el cliente, la correcta elección de la aleación garantiza que no se produzcan atascos en los cojinetes de las juntas ni sobrecalentamiento de los servomotores durante el funcionamiento a alta velocidad. El fabricante del brazo robótico de mecanizado CNC valida el temple de la aleación antes de la producción en serie. Se requiere una velocidad de husillo de 12 000 a 18 000 rpm con fresas de 6 mm para el mecanizado de cavidades en la aleación 7075-T651.

Elementos de acción

• Velocidad del husillo de 12.000 a 18.000 rpm para fresas de 6 mm en mecanizado de cavidades de 7075-T651 .
• Mantenga la profundidad de la pasada de desbaste por debajo de 2,0 mm por capa para evitar el endurecimiento por deformación en la aleación 6061-T6.
• Proporcione modelos STEP 3D con anotaciones sobre el grado de aleación en un plazo de 2 horas para el análisis DFM.

Fuente de datos: ISO 209 Aluminio y aleaciones de aluminio - Composición química y formas de los productos.

¿Qué factores determinan las tolerancias de precisión en el mecanizado de brazos de aluminio?

Las tolerancias de precisión en el mecanizado de brazos robóticos de aluminio dependen de la concentricidad del orificio del rodamiento y la alineación de las posiciones, lo que garantiza que no se produzcan errores de posicionamiento acumulativos entre las articulaciones. La precisión en las operaciones de mecanizado en LS Manufacturing es de ±0,005 mm con un proceso de temperatura controlada e inspección con CMM Zeiss. Las piezas mecanizadas por CNC de aluminio requieren estabilidad térmica durante el corte continuo.

La dilatación térmica provocada por las operaciones de mecanizado conlleva que los valores de tolerancia ajustados se desvíen más allá de los límites aceptables. La dilatación térmica del aluminio es de 23,1 × 10⁻⁶ m/m·°C , lo que significa que un aumento de temperatura de 1 °C desplazaría un orificio de 200 mm en 4,6 µm . Los centros de mecanizado con control de temperatura, junto con la inspección mediante máquinas de medición por coordenadas (CMM) Zeiss, proporcionan bandas de tolerancia de ±0,005 mm .

El mecanizado de precisión de brazos de aluminio requiere un control de concentricidad en los orificios de los rodamientos en máquinas multieje. Una tolerancia de coaxialidad inferior a 0,01 mm garantiza que el efector final no se doble durante los movimientos a alta velocidad en sistemas robóticos. En resumen, la concentricidad asegura la alineación del conjunto de articulaciones, eliminando así la holgura del servomotor más allá de la tolerancia de diseño.

El error de posicionamiento acumulativo aumenta de forma no lineal con el incremento de la longitud y el ángulo del voladizo. Un servicio de mecanizado CNC robótico elimina la necesidad de transferir datos entre configuraciones mediante el fresado de 5 ejes en una sola configuración. El fresado de 5 ejes en una sola configuración reduce el error de posicionamiento entre 0,02 y 0,05 mm por cada reajuste.

Los procesos de servicio de mecanizado CNC robótico industrial incluyen la automatización de la revisión DFM y la inspección con CMM Zeiss con una precisión de ±0,005 mm. Los procesos de mecanizado CNC de alta precisión emplean compensación térmica y calibración metrológica para validar todas las características críticas. Para el comprador, esto se traduce en un único dispositivo de fijación y un único ciclo de inspección.

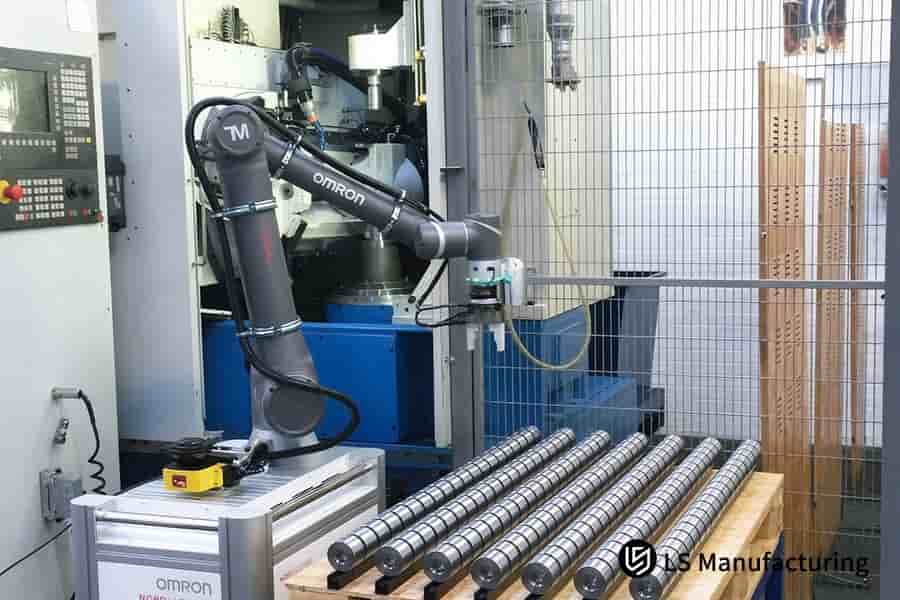

Figura 2: El mecanizado de precisión de brazos de aluminio utiliza brazos robóticos para una reducción de peso del 32 %.

Guía de referencia rápida: Mecanizado de 3 ejes frente a mecanizado de 5 ejes para brazos robóticos de aluminio

Los ingenieros y especialistas en compras pueden comparar factores importantes en las operaciones principales en la siguiente tabla:

El proceso de conformado simultáneo de 5 ejes de LS Manufacturing permite obtener tolerancias en el orificio del rodamiento dentro del rango de ±0,005 mm, lo que ofrece una reducción del peso estructural del 32 % y un ahorro de costes del 27,9 %.

Solicite una comparación de tolerancias lado a lado para el diseño de su brazo de aluminio: reciba un informe que muestre la concentricidad esperada y la precisión de posicionamiento en el mecanizado de 5 ejes con una sola configuración frente al mecanizado de 3 ejes con múltiples fijaciones.

¿Cómo pueden los ingenieros controlar las tensiones internas y la deformación estructural?

La deformación en las placas de aluminio laminadas en frío, causada por la relajación de las tensiones internas, se produce como resultado de un desequilibrio en la tensión interna. El recocido intermedio de la pieza a 350 °C y la simetría de las trayectorias de la herramienta, desde el desbaste hasta el acabado, eliminan las tensiones internas del material. El proceso de control de tensiones del mecanizado CNC evitará la torsión de la pieza.

Evaluación de tensiones previa al mecanizado

• Evaluar el estado de tensión residual de las placas entrantes de AL 7075-T651 utilizando métodos ultrasónicos o de perforación.
• Deseche las placas con tensiones residuales superiores a 30 MPa o recórtelas antes de realizar el proceso de cavidad.
• Registre sus valores de referencia según la norma ASTM E837-20 .

Seleccione materiales con temple T651 comprobado y una precarga inferior a 15 MPa. El mecanizado CNC robótico personalizado reducirá la incertidumbre en la distorsión. En otras palabras: un material con baja tensión reduce a la mitad la posibilidad de curvatura posterior al mecanizado.

Secuencia de desbaste y recocido simétricos

1. Diseñar un programa para realizar una trayectoria de herramienta simétrica con el fin de eliminar la misma cantidad de material de cada lado de la pieza de trabajo.
2. Alterna entre los bolsillos izquierdo y derecho para equilibrar las fuerzas.
3. Incluye una etapa de recocido intermedio a 350 °C después de la eliminación del 60 % del volumen de la cavidad.

El mecanizado unilateral provoca concentración de tensiones y deformación inmediata. Los estándares de los fabricantes de brazos de mecanizado CNC robóticos exigen un tiempo de retención de calor de 350 °C durante 2 horas por cada 25 mm de espesor. El proceso de mecanizado de precisión CNC implica un enfriamiento lento en horno antes de las operaciones finales.

Estrategia de pase final

• Tras el proceso de desbaste y recocido, se deja un material uniforme de 1,0 mm para las pasadas de acabado.
• Se utiliza un fresado en concordancia con una velocidad de avance de 0,15 mm/diente para generar bajas fuerzas de corte.
• Realizar pasadas de resorte ( pasadas de corte en el aire ) para compensar cualquier deformación elástica de cortes anteriores.

El servicio de mecanizado CNC robótico industrial confirma la planitud de una placa de granito con un calibre de espesores de 0,01 mm. Según la 31.ª edición del Manual de Maquinaria, el desbaste simétrico con recocido intermedio reduce el desperdicio por distorsión en un 75 % .

Fuente de datos: Registro de análisis de dibujos 3D/2D automatizados de DFM de LS Manufacturing 2025-2026 (tamaño de la muestra >1200).

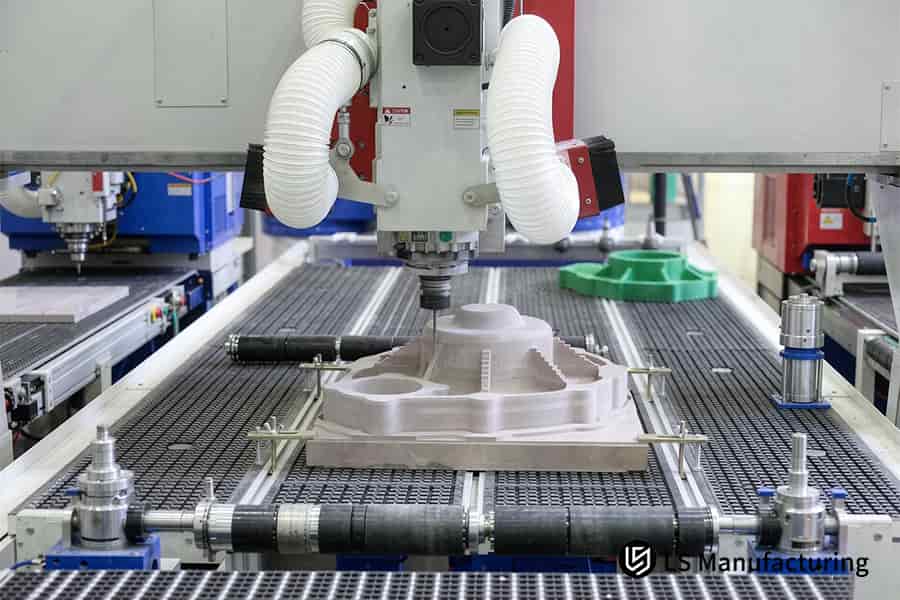

Figura 3: Las piezas mecanizadas mediante CNC robótica ligera logran un coste un 27,9 % menor.

¿Por qué es esencial la calidad del anodizado para los brazos robóticos industriales?

El anodizado duro tipo III produce una película de óxido cerámico MIL-A-8625 en los componentes del brazo robótico para brindar resistencia al desgaste y protección contra atmósferas corrosivas. LS Manufacturing ofrece un anodizado de 50 µm con enmascaramiento de orificios de ±0,005 mm para mantener las dimensiones de ajuste final.

Un pretratamiento defectuoso provoca la separación del recubrimiento y cambios dimensionales en los ajustes de cojinetes de alta precisión, ya que los contaminantes inhiben la formación de óxido y se generan puntos de adhesión débiles debido a las cargas cíclicas. Se verifica la química de limpieza mediante un servicio de anodizado por mecanizado CNC para prevenir la pérdida de la interfaz entre el recubrimiento y el sustrato.

La formación de óxido se produce de forma irregular en la superficie sin preparar, generando zonas delgadas susceptibles al desgaste. La presencia de aluminio sin recubrimiento favorece la aparición de picaduras en ambientes húmedos o químicos. Las piezas ligeras mecanizadas por CNC robótico requieren un recubrimiento uniforme para lograr resistencia al desgaste y un ajuste dimensional preciso.

Los orificios sin enmascarar de ±0,005 mm pueden desviarse de las dimensiones permitidas durante el proceso de oxidación anódica. LS Manufacturing mide el espesor del recubrimiento en el borde enmascarado antes y después del tratamiento. Un servicio de mecanizado CNC personalizado garantiza la correlación entre la geometría del enmascaramiento y la tolerancia del orificio.

Los recubrimientos duros de 50 μm de espesor proporcionan la dureza y durabilidad necesarias para soportar las duras condiciones de la atmósfera industrial. Las pruebas de niebla salina confirman la resistencia a la corrosión durante un período de 1000 horas . El mecanizado CNC robótico personalizado garantiza que la estructura de aluminio subyacente soporte correctamente el componente anodizado.

En el contexto del mecanizado CNC robótico, el anodizado de orificios enmascarados se combina con un control posterior al anodizado para garantizar la estabilidad del ajuste de los rodamientos. El anodizado de capa dura es fundamental para obtener las dimensiones correctas de los componentes robóticos con tolerancias estrictas.

Fuente de datos: Anodizado de capa dura según especificación militar MIL-A-8625 tipo III (espesor del recubrimiento: 50 μm; prueba de niebla salina de 1000 horas).

¿Qué factores determinan el coste final del mecanizado de aluminio con brazos robóticos?

La velocidad de la trayectoria de la herramienta, el tiempo de cambio de herramienta y el diseño del dispositivo de sujeción influyen en el coste del mecanizado CNC robótico para brazos CNC robóticos personalizados. Los cambios excesivos de herramienta y las tolerancias estrictas de las piezas que no encajan aumentan el coste unitario. LS Manufacturing ofrece programación CAM optimizada y recomendaciones DFM para reducir los costes en un 27,9 % .

Tabla de desglose de costos

El proceso de mecanizado CNC de alta velocidad comienza con los tres primeros factores clave. La cotización del mecanizado CNC robótico se vuelve más precisa con una clara indicación de las características cruciales frente a las estéticas en los modelos 3D. El mecanizado CNC robótico personalizado se optimiza mediante un proceso DFM oportuno, que elimina cavidades profundas innecesarias y tolerancias estrictas en superficies no funcionales.

En pocas palabras: flexibilizar las tolerancias en superficies que no encajan y agrupar las operaciones de utillaje reduce el precio unitario de producción de la pieza sin afectar a sus propiedades de ensamblaje.

Elementos de acción

1. Ajuste la velocidad de avance de las operaciones de desbaste a 0,25 mm/diente en el caso de la aleación 7075-T651.
2. Implemente sistemas modulares de sujeción de piezas de cambio rápido para ahorrar tiempo en el diseño de utillajes en lotes pequeños.
3. Limite el número de puntos de inspección a 3 estaciones CMM por cada 100 piezas .

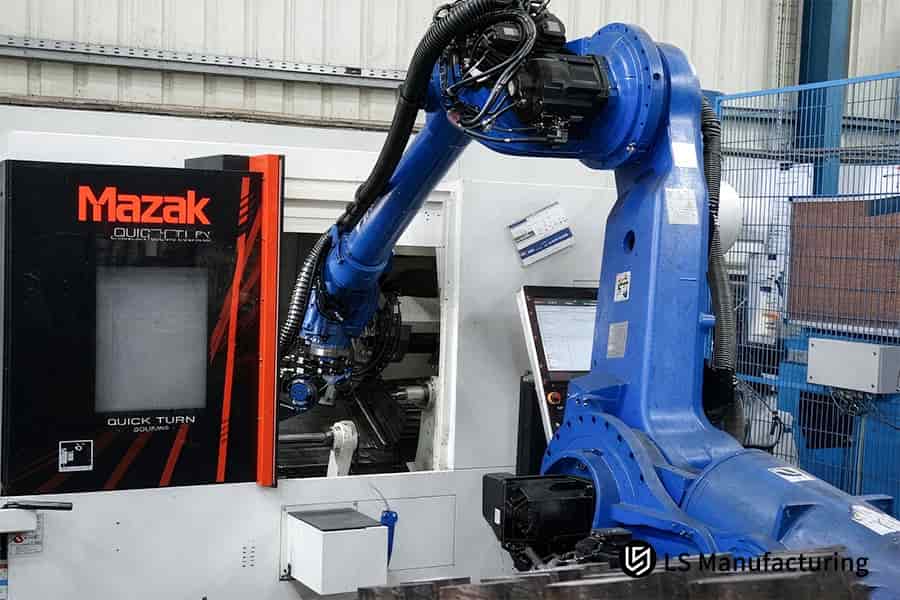

Figura 4: El fabricante de brazos de mecanizado CNC robóticos produce uniones con una tolerancia de ±0,005 mm.

¿Cómo solicitar un presupuesto preciso de mecanizado CNC para piezas de robot?

Para obtener unpresupuesto preciso de mecanizado CNC robótico, se requieren modelos STEP 3D completos y planos GD&T 2D que especifiquen las tolerancias de los ajustes de los rodamientos y el acabado superficial. Los archivos CAD incompletos, que carecen de información sobre tolerancias, aumentan los retrasos y la ambigüedad en el proceso de cotización. LS Manufacturing proporciona retroalimentación DFM automática y estimación de costos en un plazo de 2 horas tras la carga del archivo.

Datos necesarios para la exactitud de la cotización

• Presentación de modelos STEP 3D con datos de dimensionamiento y tolerancias geométricas (GD&T) AP242 (Edición 2, 2020).
• Presentación de un dibujo 2D con GD&T de acuerdo con ASME Y14.5-2018 o ISO 1101:2017 , que indique los ajustes de los cojinetes y la rugosidad de la superficie.
• Especificación del grado del material (por ejemplo, AL 7075-T651), número de piezas y tratamiento de la superficie (por ejemplo, MIL-A-8625 Tipo III ).
• Anotación de superficies no coincidentes con tolerancias amplias para evitar costes excesivos por falta de precisión.
• Iniciación de un proceso de mecanizado CNC de respuesta rápida a partir de un conjunto completo de archivos CAD; la falta de anotaciones aumenta los presupuestos entre un 20 y un 30 % .

Proceso de revisión y desglose de costos del DFM

1. Carga de modelos CAD en la herramienta DFM automatizada de LS Manufacturing para la evaluación de la geometría.
2. Evaluación de las características señaladas en relación con la profundidad de la cavidad, las paredes delgadas y la acumulación de tolerancias en un plazo de 2 horas .
3. Revisión del desglose detallado de costos por material, tiempo de mecanizado, utillaje e inspección.
4. La evaluación prioritaria de la coaxialidad del orificio del cojinete y la planitud de montaje en el mecanizado de precisión de brazos de aluminio son factores clave para la inspección.
5. Utilización de maquinaria CNC robótica para ofrecer transparencia en los costes de comparación de proveedores, basándose en el valor de la ingeniería en lugar de únicamente en el precio por hora.

Fuente de datos: Base de datos de cotizaciones y respuestas DFM de LS Manufacturing 2025-2026 (tamaño de la muestra >1200).

LS Manufacturing: Mecanizado CNC de precisión para robótica industrial. Brazo articulado de aluminio ligero: reducción de peso del 32 % y consecución de microprecisión.

La reconstrucción DFM de 5 ejes de LS Manufacturing con recocido intermedio para alivio de tensiones resuelve los problemas de vibración y sobrecalentamiento del mecanizado dividido de 3 ejes para las articulaciones del brazo robótico AL 7075-T651, proporcionando una coaxialidad de rodamientos predecible. El mecanizado CNC de 5 ejes de LS Manufacturing con un enfoque de una sola configuración implica un recocido intermedio a 350 °C con desbaste de arco simétrico antes de las trayectorias de acabado de la herramienta.

Desafío del cliente

Un grupo de ingenieros de automatización diseñó el brazo principal, fabricado en AL 7075-T651 mediante desbaste dividido en 3 ejes y ensamblaje con una tolerancia de coaxialidad de pernos de ±0,050 mm y vibración de la caja de engranajes; el porcentaje de piezas desechadas fue del 14,2%, con un coste de 340 dólares por pieza.

Solución de fabricación LS

LS Manufacturing rediseñó el modelo del brazo para lograr una fabricación simultánea de 5 ejes en una sola configuración; el mecanizado de cavidades al 65% produjo una deformación de 0,03 mm en el extremo del brazo y requirió un recocido intermedio a 350 °C con una tolerancia de 1,0 mm y trayectorias de herramienta de arco simétricas.

Resultados y valor

Se logró la coaxialidad del orificio axial dentro de ±0,005 mm (CMM Zeiss); la masa se redujo en un 32 %, el desperdicio en un 1,8 % (solo en este proyecto) , el costo en $245 (reducción del 27,9 %) ; el plazo de entrega se redujo de 18 a 11 días . Los componentes cumplieron con los estándares AS9100D y superaron la prueba de niebla salina durante 1000 horas (MIL-A-8625 Tipo III). El alcance del servicio de mecanizado CNC de precisión proporcionó productos que cumplen con la norma AS9100D.

Para el comprador, el diseño de 5 ejes para el proceso de fabricación, así como el recocido preciso a 350 °C de la pieza, convertirían el brazo dividido propenso a vibraciones en una pieza coaxial de ±0,005 mm con una reducción de masa del 32 % y un precio un 27,9 % menor por pieza.

Elementos de acción

• Proporcione modelos STEP 3D con GD&T y ajustes críticos de cojinetes antes del análisis DFM .
• Preparar un recocido intermedio a 350 °C después del fresado de cavidades hasta un 60 % en brazos con huecos.
• Obtén la certificación con Zeiss CMM y datos de prueba de niebla salina para 1000 horas .

Fuente de datos: Archivo de verificación de proyectos de ingeniería de LS Manufacturing (Proyecto n.° ROBO-2026-8894, base de tamaño de muestra: base de datos de automatización de LS Manufacturing 2025-2026).

Solicite un presupuesto DFM de 5 ejes para su brazo robótico AL 7075-T651: logre una coaxialidad de ±0,004 mm con una reducción de peso del 32 % y un ahorro de costes del 27,9 %. Solicite su presupuesto hoy mismo.

Preguntas frecuentes

1. ¿Qué tolerancias puede lograr LS Manufacturing para brazos de aluminio de precisión?

Los centros de mecanizado de 5 ejes de ultra alta precisión y los talleres con temperatura controlada de LS Manufacturing permiten lograr una coaxialidad y una tolerancia de posición de ±0,005 mm en la fabricación de brazos de aluminio de precisión. Las dimensiones críticas de todas las piezas producidas se verifican individualmente mediante una máquina de medición por coordenadas (CMM) ZEISS.

Fuente de datos: Informe de calibración MPEE de Zeiss CMM

2. ¿Por qué se prefiere el aluminio 7075 al 6061 para las articulaciones robóticas de carga pesada?

La aleación AL 7075-T651 es preferible a la 6061 debido a su alta resistencia a la fluencia y a la fatiga, lo que la convierte en un material idóneo para las articulaciones primarias de robots sometidas a altas cargas dinámicas. La aleación AL 6061-T6 es un buen material para los eslabones secundarios, ya que prioriza la ligereza sobre la resistencia a la corrosión.

3. ¿Cómo se puede reducir el peso de los bloques de aluminio macizo sin sacrificar la rigidez?

LS Manufacturing logra una reducción del 32 % en el peso de los bloques de aluminio macizo sin afectar su rigidez mediante el ahuecado de cavidad profunda en 5 ejes y estructuras de nervaduras de pared delgada . Durante el proceso de corte, se inyectan refrigerantes a alta presión para evitar tensiones térmicas.

4. ¿Qué acabados superficiales se recomiendan para evitar el desgaste de los brazos de aluminio?

Aplique la tecnología de acabado superficial de anodizado duro MIL-A-8625 Tipo III con un espesor de recubrimiento de 50 micras para evitar el desgaste en los brazos de aluminio, ya que este proceso de acabado superficial crea una dureza y resistencia al desgaste similares a las de la cerámica en la superficie del aluminio y permite superar la prueba de niebla salina de 1000 horas sin ningún problema.

5. ¿Cómo garantiza LS Manufacturing la calidad de las piezas con cavidades de paredes delgadas?

LS Manufacturing garantiza la calidad de sus piezas con cavidades de paredes delgadas mediante estrategias de trayectoria de herramienta simétricas dinámicas y un recocido de alivio de tensiones intermedio. La tasa de defectos por lote se reduce al 1,8 % . Todo el proceso se lleva a cabo conforme a los sistemas de gestión de calidad ISO 9001:2015 y AS9100D .

Fuente de datos: Registros de calidad de LS Manufacturing

6. ¿Cuál es el plazo de entrega típico para piezas mecanizadas por CNC robóticas a medida?

El plazo de entrega típico para la producción de piezas mecanizadas CNC robóticas a medida es de 11 días para prototipos y fabricación de lotes pequeños. Esto supone un 38,9 % más de rapidez que los procesos de fabricación convencionales que incluyen corte y tratamientos superficiales. La evaluación DFM rápida se realiza en 2 horas .

7. ¿Puedo integrar inserciones personalizadas de acero inoxidable en brazos de aluminio anodizado?

Por supuesto, LS Manufacturing aplica un prensado de precisión o la instalación de insertos roscados (por ejemplo, Helicoil) de acuerdo con la norma ASME B1.1 después de la implementación del proceso de anodizado MIL-A-8625 Tipo III para evitar el desgaste de la rosca debido a los numerosos ciclos de montaje y desmontaje.

8. ¿Con qué rapidez puedo recibir un presupuesto de mecanizado CNC robótico de su equipo?

Tras cargar los planos en formato STEP 3D y los dibujos en 2D con las especificaciones de tolerancia y material, los ingenieros sénior de LS Manufacturing proporcionan un informe detallado que incluye análisis DFM, desglose de costes y precios escalonados en un plazo de 2 horas para una rápida evaluación y aprobación del proyecto.

Resumen

Los brazos robóticos fabricados con aleaciones de aluminio ligeras pero de gran precisión requieren tolerancias estrictas y un control riguroso de la tensión y la dureza superficial. El mecanizado simultáneo de 5 ejes y la certificación AS9100D de LS Manufacturing proporcionan una tolerancia de ±0,005 mm y un ahorro de peso del 32 % gracias al análisis DFM y la optimización del problema.

¿Problemas con la sujeción de las uniones, la capacidad de carga dinámica y un alto índice de desperdicio tras el mecanizado de prueba de brazos robóticos? Simplemente suba sus planos CAD 3D o 2D haciendo clic en el botón de cotización . LS Manufacturing le proporcionará un análisis DFM gratuito y cotizaciones escalonadas en 2 horas.
