Mecanizado CNC para la industria automotriz y de vehículos eléctricos: Guía completa de ingeniería

En resumen: El mecanizado CNC para la industria automotriz y de vehículos eléctricos es un proceso de precisión sustractivo que elimina la necesidad de utilizar herramientas especializadas de alta resistencia. La remoción de material se realiza mediante corte multieje con implementos rotativos. Las fresadoras y tornos CNC se pueden utilizar para la creación de prototipos estructurales, el ensamblaje de placas de refrigeración de pared delgada y la producción de carcasas de estator en volúmenes reducidos. El corte mediante trayectorias de herramienta garantiza una tolerancia dimensional de ±0,005 mm.

Introducción

Los procesos de mecanizado CNC para la industria automotriz son formas de corte de precisión sustractivo, que resuelven la dependencia de herramientas rígidas mediante la eliminación de material en múltiples ejes.

La norma IATF 16949 define 5 factores clave de costo y calidad para los compradores de máquinas CNC para la industria automotriz . Sus piezas ganan en velocidad de prototipado y flexibilidad para volúmenes bajos.

Guía de referencia rápida: Mecanizado CNC frente a procesos alternativos de conformado para la industria automotriz

Las tecnologías de conformado más utilizadas en la fabricación de componentes automotrices críticos incluyen los siguientes cuatro procesos: mecanizado CNC, HPDC, estampado de chapa y PBF/DMLS, que se comparan según seis criterios de evaluación.

Las tolerancias de mecanizado CNC son de ±0,005 mm según la norma ISO 2768-f, mientras que la fabricación aditiva PBF/DMLS no requiere ningún utillaje, y la fundición HPDC ofrece un rendimiento de material del 90 % al 95 % .

Conclusiones clave

• I+D de mecanizado ágil: Las fresadoras y tornos CNC funcionan sin herramientas específicas de producción. A partir de la geometría modificada, se crean en cuestión de días carcasas de baterías, soportes de montaje de inversores y prototipos de motores.
• Límites de precisión: El mecanizado simultáneo de 5 ejes mantiene la coaxialidad en la carcasa del cojinete del motor de doble extremo. La excentricidad axial es inferior a 0,008 mm. La coaxialidad y la excentricidad axial permiten alcanzar los objetivos de supresión de ruido, vibración y aspereza (NVH) para motores de alta frecuencia.
• Compatibilidad con materiales ligeros: Las aleaciones de aluminio de las series 6000 y 7000 para aplicaciones automotrices permiten altas tasas de remoción de material. Los conductos de refrigeración profundos de alta relación de aspecto se pueden fabricar en una sola operación. Se logra un equilibrio entre rigidez estructural y conductividad térmica en una sola pieza.
• Trazabilidad de la calidad: El mecanizado de prototipos para la industria automotriz se realiza conforme a las normas IATF 16949 e ISO 1101. Las máquinas de medición por coordenadas crean un sistema de referencia en las piezas mecanizadas. Este sistema de referencia evita la acumulación de tolerancias en las superficies de contacto.

¿Qué es el mecanizado CNC de precisión para la industria automotriz en el desarrollo de sistemas de propulsión para vehículos eléctricos?

El mecanizado CNC para la industria automotriz es un proceso sustractivo donde herramientas multieje tallan las geometrías de los bloques del tren motriz, evitando los problemas de utillaje que presenta el mecanizado asistido por computadora (CAD). Las trayectorias de las herramientas multieje mantienen una tolerancia de cinco micras en las carcasas de los inversores y las placas de los extremos del motor. Los programas de prototipado parten del modelo 3D, lo que permite revisar los diseños de las piezas sin necesidad de invertir en matrices.

Planificación de trayectorias de herramientas CAM y desbaste simétrico

Los servicios de mecanizado CNC para la industria automotriz parten de modelos 3D y no hay costos de herramientas asociados con ninguna revisión.

1. Las trayectorias de herramienta de penetración en espiral utilizan el contorno de la superficie para mantener baja la fuerza radial en el mecanizado lateral.
2. El desbaste simétrico elimina más del 80% del volumen del lingote antes de que se libere la tensión.
3. Las herramientas de carburo o diamante equilibradas mecanizan las espigas y las ranuras de sellado al ras.

En pocas palabras: la extracción simétrica evita que las paredes delgadas se deformen al soltarlas. La fundición a presión no permite ranuras de sellado al ras debido a los ángulos de desmoldeo y la porosidad que desplazan el punto de referencia de sellado. El mecanizado CNC en la fabricación de vehículos eléctricos produce superficies al ras mediante mecanizado.

Criterios de referencia del proceso para compradores de sistemas de propulsión

Los procesos de mecanizado CNC para la industria automotriz heredan las tolerancias generales de la norma ISO 2768-1:1989 para dimensiones lineales y angulares no especificadas, lo que reduce la necesidad de anotaciones en los planos. El fresado CNC de 5 ejes para prototipos automotrices implica el mecanizado de caras prismáticas y contorneadas en una sola operación, lo que reduce la tolerancia acumulada. Las pruebas de capacidad para Cpk ≥ 1,33 en piezas generales demuestran un rendimiento repetible.

Los servicios de mecanizado CNC de precisión incluyen datos de CMM (máquina de medición por coordenadas) junto con el sistema de referencias, y se confirma el ajuste de las piezas antes de la producción en serie.

Norma técnica autorizada: ISO 2768-1:1989 (Norma para tolerancias de dimensiones lineales y angulares sin indicaciones de tolerancia individuales).

¿Por qué es fundamental el fresado CNC de 5 ejes para las carcasas de los motores de los vehículos eléctricos?

El fresado CNC de 5 ejes es una operación de fresado de una sola configuración para carcasas de motores de vehículos eléctricos que resuelve el problema del error acumulativo de transferencia de datos mediante la rotación de coordenadas de cinco ejes. Se pueden mecanizar conductos de refrigeración multipuerto, puertos de paso de cableado y orificios de cojinetes opuestos sin cambiar las fijaciones. La excentricidad radial se mantiene por debajo de 0,010 mm en las secciones profundas de la cavidad del estator, minimizando la vibración y el ruido del motor.

Los sistemas de propulsión eléctrica integrados combinan la carcasa del estator, la carcasa del engranaje reductor y la camisa de agua en una única pieza fundida de pared delgada. Los servicios de mecanizado CNC multieje mecanizan la pieza fundida a partir de un bloque sólido, mientras que los estándares de mecanizado de las carcasas de los motores de vehículos eléctricos prototipo abarcan todas las funciones dentro de una única estructura de referencia.

Una mesa giratoria (con un eje A/C o B/C que permite inclinar la pieza bajo el husillo) presenta paredes laterales socavadas y conductos de refrigeración inclinados a la herramienta de corte. El fresado CNC de 5 ejes para prototipos de automoción permite acceder a las características de socavado y canal inclinado en un solo ciclo de sujeción. Una máquina de 3 ejes no puede, ya que 3 o 4 giros de la pieza añaden errores acumulativos de transferencia de datos y descentramiento de los orificios de los cojinetes. En resumen: una sola sujeción garantiza que el rotor y el estator permanezcan concéntricos; por lo tanto, el zumbido a altas revoluciones desaparece antes de la optimización NVH.

La ingeniería de aligeramiento CNC para la industria automotriz se basa en la estabilidad del orificio con dimensiones de sección reducidas. Un voladizo corto de la herramienta resulta en estabilidad del orificio, ya que la inclinación de cinco ejes permite alcanzar paredes de cavidad profundas con una herramienta corta, cuyo vástago soporta la flexión como una viga en voladizo. Los orificios de acoplamiento del estator mantendrán una cilindricidad de clase micrométrica ( redondez del orificio en toda su profundidad ).

Los servicios de mecanizado CNC de aluminio eliminan el material hasta las zonas más delgadas, mientras que el capítulo 7 de la norma ASME Y14.5-2018 especifica las especificaciones de excentricidad y coaxialidad para las piezas de los sistemas de transmisión rotativos.

Norma técnica autorizada: ASME Y14.5-2018 (Sección 7: Tolerancias de excentricidad y coaxialidad para componentes rotativos del sistema de transmisión de potencia).

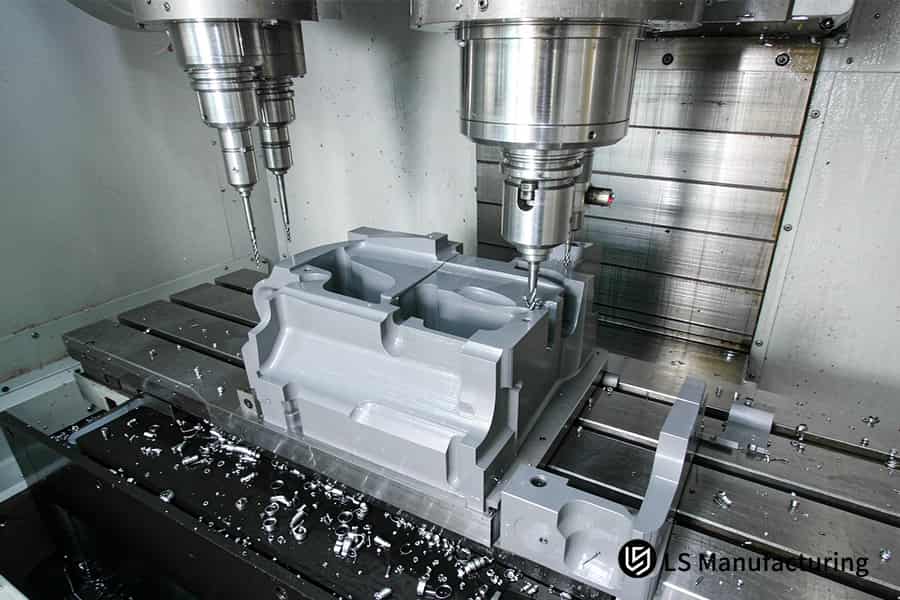

Figura 1: Fresado de husillo CNC de la carcasa del motor para estándares de mecanizado de carcasas de motores de vehículos eléctricos con ±0,005 mm.

¿Qué tolerancias GD&T rigen la inspección de prototipos CNC para la industria automotriz?

En el mecanizado CNC automotriz, GD&T es un lenguaje de control que define la envolvente de posición, planitud y perfil reales para resolver errores de ensamblaje mediante marcos de referencia. La norma ISO 1101:2017 especifica los símbolos. Los marcos de control de características (bloques de símbolos de dibujo) guían las operaciones de palpado de la CMM para bridas de sellado y soportes de la transmisión, asegurando así el correcto acoplamiento de las piezas verificadas en los ensamblajes digitales de automóviles.

Asignación de tolerancia por función conjunta

En el mecanizado CNC para la industria automotriz, las tolerancias geométricas (GD&T) se basan en la función de la unión, no en el tamaño de la pieza.

Brida de sellado estático para la carcasa del inversor. La planitud y el perfil de la superficie en todo el perímetro controlan el cordón de sellado. Una planitud de 0,015 mm garantiza una compresión uniforme de la junta tórica.

Orificio del eje giratorio de la caja de engranajes. La coaxialidad y la perpendicularidad con respecto al plano de referencia controlan los orificios de los ejes de entrada y salida. La coaxialidad a Φ0,008 mm garantiza una carga centrada en los engranajes.

Soporte de suspensión multipunto. La posición real (una zona de tolerancia cilíndrica que ubica el eje de cada buje) controla los orificios de montaje. Una posición real ≤ 0,025 mm evita la precarga torsional en el subchasis.

Las piezas fundidas a presión carecen de coaxialidad entre orificios de Φ0,008 mm, ya que la porosidad por contracción modifica el eje de fundición. Las directrices DFM para el mecanizado CNC establecen la tolerancia en el plano, antes de cualquier mecanizado. En resumen: las tolerancias se aplican donde las piezas entran en contacto, por lo que el sellado y la rotación son las únicas funciones que requieren mayor precisión.

Registros de verificación y auditoría de CMM

• Los estándares de tolerancia del mecanizado CNC transforman las indicaciones de los planos en datos de trayectoria de sondeo. Los datos 3-2-1 restringen los seis grados de libertad antes del sondeo.
• Los requisitos de mecanizado automotriz de la norma IATF 16949 vinculan cada requerimiento con un plan de medición asociado. Los informes de inspección de la primera pieza completan el ciclo de auditoría.
• Las tolerancias de mecanizado de precisión para la industria automotriz pueden mantener su credibilidad cuando un plano especifica un único esquema de referencia.

Norma técnica autorizada: ISO 1101:2017 (Especificaciones geométricas de productos (GPS) — Tolerancias geométricas).

¿Cómo se comportan las aleaciones ligeras durante el mecanizado de las bandejas de baterías para vehículos eléctricos?

Los lingotes forjados de aleación ligera poseen una alta resistencia específica para su uso en bandejas de baterías de vehículos eléctricos y cumplen con los objetivos de peso en vacío y dispersión térmica mediante deformación por planos de deslizamiento. Las aleaciones 6061-T6 y 6082-T6 superan los 115 kN·m/kg de resistencia específica, con una conductividad térmica cercana a 170 W/(m·K) en ambos casos, mientras que la 6061-T6 por sí sola alcanza los 167 W/(m·K). Los planos de deslizamiento predecibles permiten un desbaste a alta velocidad de avance en medio de las tensiones residuales de extrusión que inducen el efecto de recuperación elástica.

Comparación de las propiedades de las aleaciones para bandejas de baterías

Los procesos de mecanizado CNC para la industria automotriz utilizan el material forjado para cortar las bandejas de las baterías; por lo tanto, la selección de la aleación determina la distribución del calor y el tiempo del ciclo.

Si bien el PEEK actúa como aislante donde los metales actúan como conductores, los servicios de mecanizado CNC de plástico son más adecuados para bujes que para paredes de bandejas estructurales. Las piezas en bruto de bandejas fundidas a presión quedan atrapadas por la porosidad del gas, por lo que las paredes fundidas no superan las pruebas de estanqueidad, a diferencia de las piezas mecanizadas en bloque.

Control de recuperación elástica y deformación

Las tensiones residuales causadas por la extrusión en la chapa forjada se liberan durante el proceso de desbaste, lo que provoca que los fondos de las bandejas se curven. El mecanizado CNC de paredes delgadas ayuda a controlar esta curvatura mediante pasadas de refrentado alternadas que liberan las tensiones residuales de manera uniforme.

El cambio de dimensiones se produce en el aluminio debido a la dilatación térmica generada por el calor del corte. La ingeniería de aligeramiento CNC para la industria automotriz implica un último paso de acabado ligero, junto con una verificación sin sujeción, para que la posición de los orificios de los pernos se mantenga después del ensamblaje. En resumen, las tensiones y el calor alteran el metal tras el proceso de corte, y un ligero paso ayuda a que recupere su planitud.

Los estándares de mecanizado de las carcasas de los motores de vehículos eléctricos utilizan conceptos de planitud coincidentes para las superficies de acoplamiento.

Norma técnica autorizada: ASTM B221M-21 (Especificación estándar para barras, varillas, alambres, perfiles y tubos extruidos de aluminio y aleaciones de aluminio).

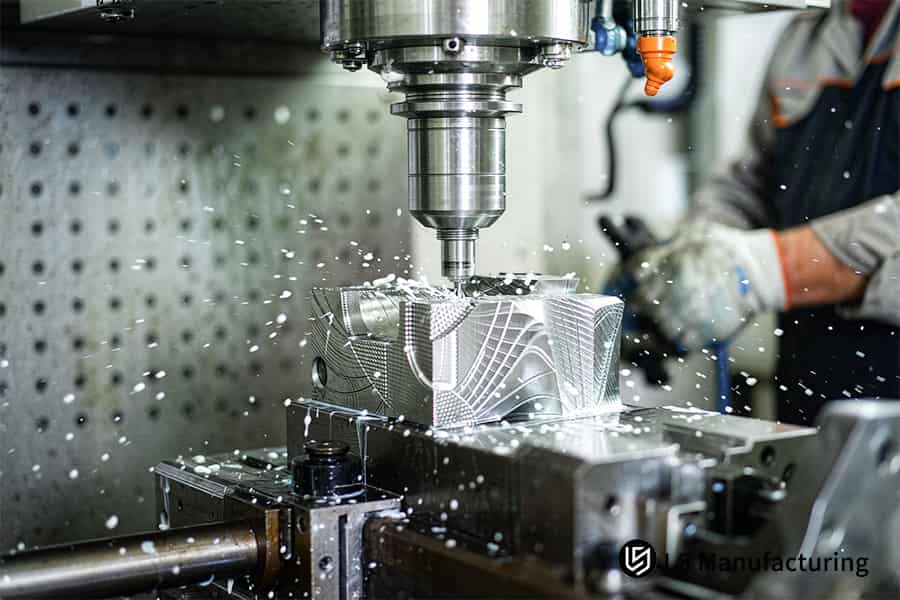

Figura 2: El husillo CNC corta un soporte ligero para la ingeniería de aligeramiento CNC de automóviles con un filete R3.5.

Conozca al ingeniero que creó esta guía.

Cada sección anterior ha sido escrita por Gloria, una reconocida ingeniera mecánica con más de 15 años de experiencia en prototipado rápido de alta precisión. La investigación de Gloria abarca la reducción de peso en vehículos eléctricos trifásicos, el mecanizado y la deformación de paredes delgadas en 5 ejes, y el diseño para la fabricación (DFM) de bajo volumen. Su diseño se somete a ciertos criterios de selección basados ​​en programas de prototipado.

Las normas ASME Y14.5-2018 e ISO 1101:2017 proporcionan todas las indicaciones geométricas citadas anteriormente. Los límites de control de vibraciones para paredes de envolventes de menos de 1,0 mm se especifican en el Manual de Maquinaria (31.ª ed.) . De esta forma, sus planos contarán con un punto de referencia neutral y auditable entre los proveedores. Sus respuestas a las solicitudes de cotización se procesarán más rápidamente, ya que los proveedores cotizarán utilizando un conjunto común de símbolos.

Según la norma IATF 16949:2016 , se requiere un índice de capacidad de proceso de 1,67 o superior en dimensiones críticas para la seguridad. Dispone de validación estadística para sus piezas de preproducción. Los estudios de repetibilidad y reproducibilidad de calibres dentro de una décima parte de la banda de tolerancia garantizan la fiabilidad de los resultados de la inspección. Las revisiones iniciales advierten sobre los peligros de deformación de las abrazaderas cuando la geometría aún es editable. Póngase en contacto con Gloria en LinkedIn antes de definir las tolerancias de EV.

¿Cómo influye la dinámica de corte en las vibraciones de las paredes delgadas de las carcasas de los vehículos eléctricos?

La vibración de pared delgada se produce por la autoexcitación de la resonancia en el impacto de los dientes de la fresa y en la cavidad de pared delgada ( menos de 1,0 mm) debido a que el proceso presenta un voladizo corto, un acoplamiento radial bajo y amortiguación de la cavidad. La vibración regenerativa lleva el acabado superficial más allá de Ra 3,2 μm y genera microfisuras.

Trayectoria de compensación de resonancia y rigidez

Los procesos de mecanizado CNC para la industria automotriz abordan la resonancia de las paredes a través de tres etapas ordenadas:

• Reduzca el voladizo de la herramienta a una relación longitud/diámetro (L/D) inferior a 3:1, de modo que la mecánica de la viga en voladizo reduzca la deflexión de la punta en más del 60%.
• Cambie al fresado ascendente (adelgazamiento de la viruta de gruesa a fina en la entrada) y mantenga el acoplamiento radial Ae al 10 % del diámetro de la fresa.
• Revestir los suelos de cavidad profunda con un polímero soluble en agua de bajo punto de fusión o con un molde base flexible de amortiguación al vacío.

Los servicios de mecanizado CNC a medida utilizan el paso 3 antes del proceso de mecanizado final para garantizar que las carcasas profundas alcancen sus dimensiones finales sin vibraciones. En resumen: una fresa corta, un pequeño acoplamiento radial y un suelo amortiguado eliminan las vibraciones en las paredes.

Criterio de inspección para paredes sin vibraciones

El Manual de Maquinaria (31.ª edición, capítulo 28) presenta la teoría de supresión de vibraciones para la dinámica de las máquinas herramienta. La resonancia en las paredes viola las especificaciones de planitud y excentricidad definidas por las normas de mecanizado de carcasas de motores de vehículos eléctricos .

Las carcasas fundidas atrapan la porosidad del gas en las secciones delgadas; las paredes fundidas rompen el límite de la prueba de fugas donde las paredes mecanizadas sellan. De esta manera, se mantienen las tolerancias de mecanizado de precisión para la industria automotriz en toda la superficie de la carcasa.

Lista de verificación para el control de la charla

1. Especifique una relación L/D inferior a 3:1 en las solicitudes de cotización y solicite información sobre la deflexión de la punta para cavidades profundas.
2. Asegúrese de humedecer el fondo de la cavidad antes de liberar las trayectorias de la herramienta de acabado.

Referencia técnica autorizada: *Manual de maquinaria* (31.ª edición, capítulo 28: Dinámica de máquinas herramienta y teoría de la supresión de vibraciones).

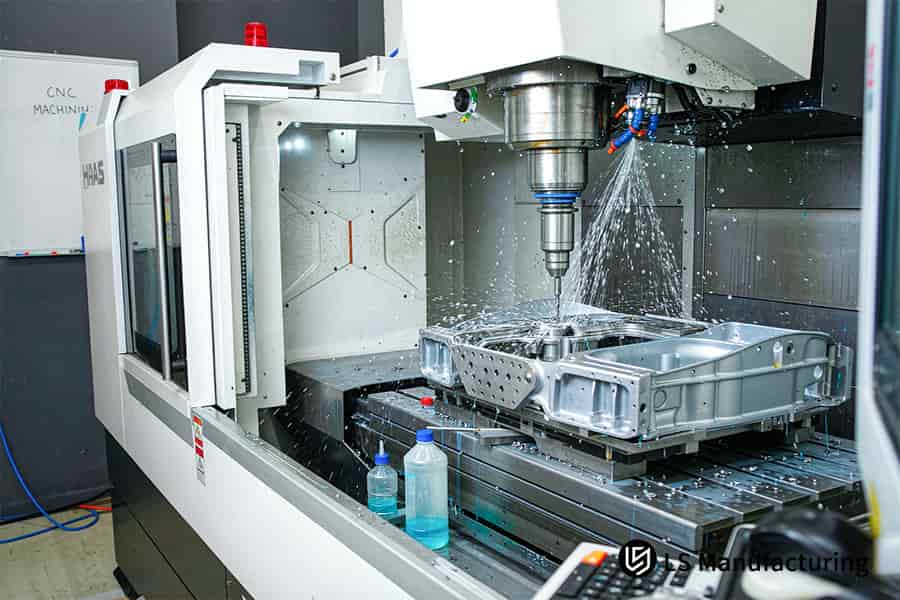

Figura 3: El husillo CNC enfría y fresa la bandeja de la batería del vehículo eléctrico para el mecanizado CNC en la fabricación de vehículos eléctricos a 15 W/cm².

¿Por qué los radios de las esquinas internas determinan la viabilidad del DFM en la industria automotriz?

El radio interno es el tamaño del filete que las fresas rotativas cortan en las esquinas internas de las cavidades , lo que soluciona la imposibilidad de obtener esquinas internas de 90° mediante la interpolación de arco del perfil de la fresa. El fresado convencional no proporciona esquinas verticales internas extremadamente afiladas. Los filetes de mayor tamaño del necesario eliminan cualquier problema de atasco de la fresa, vibración en las esquinas y electroerosión por hilo.

En el mecanizado CNC para la industria automotriz, las tolerancias geométricas (GD&T) consideran una esquina interna como una característica controlada. El ángulo de contacto de la herramienta (el arco del filo de corte que entra en contacto con la pieza) aumenta de 90° a 180° en una esquina afilada, y la fuerza de corte aumenta de 2 a 3 veces, lo que provoca la rotura de las herramientas y sobrecortes.

Las fresas de extremo R3 de 6 mm requieren filetes internos de R3,5 o mayores. Las dimensiones de los filetes internos para piezas mecanizadas de alta precisión se especifican en la norma DIN 7154-1.

El mecanizado CNC de alto volumen repite la misma geometría de esquina para todos los huecos, manteniendo el tiempo de ciclo constante incluso al aumentar la escala.

La carcasa del módulo de batería profundo mantiene sus dimensiones tras una sola pasada de fresado. En este caso , el estampado de metal no permite obtener esquinas con cavidades profundas, ya que las limitaciones del radio de curvatura requieren transiciones más amplias. En resumen: una especificación de redondeo sobredimensionado elimina operaciones adicionales de su presupuesto.

Los procesos de mecanizado CNC para la industria automotriz interpolan un arco de avance constante cuando hay margen de radio disponible. El mecanizado por electroerosión por hilo (corte por descarga eléctrica lenta) no está contemplado en su ruta de mecanizado.

La ingeniería de aligeramiento CNC para la industria automotriz ofrece soportes más delgados gracias a la coincidencia de los radios de las esquinas con el diámetro estándar de la fresa.

Los dibujos con especificaciones de esquinas afiladas se paralizan. Los filetes dimensionados con material de corte estándar llegan a los proveedores más rápidamente.

El coste del mecanizado CNC disminuye una vez que una sola pasada de fresado es suficiente para cubrir todas las esquinas.

Llevar

• Ajuste todos los filetes de bolsillo entre un 10 % y un 20 % por encima del radio de corte seleccionado.
• Antes de solicitar un presupuesto, compruebe que los dibujos en 2D tengan esquinas perfectamente definidas.

Norma técnica autorizada: DIN 7154-1 (Dimensiones de ingeniería recomendadas para radios internos y superficies de transición en piezas de precisión).

¿Qué mecanismos de disipación térmica rigen las placas frías de las baterías de los vehículos eléctricos?

Una placa fría refrigerada por líquido es una placa de aluminio mecanizada con microcanales en forma de serpentín para gestionar los flujos de calor generados durante la carga rápida. Se emplea convección forzada para disipar el calor de las celdas en las baterías. Las cintas multipaso en los canales se cortan mediante fresado CNC y garantizan una resistencia de contacto inferior a 0,05 kΩ/W . El control de la profundidad de los canales evita la formación de puntos calientes.

Decisión sobre la geometría del canal

Se crean dos perfiles de canal en una lámina de aluminio macizo utilizando procesos de mecanizado CNC propios del sector automotriz .

Decisión: sección transversal. Las ranuras cuadradas de fondo plano tienen una relación profundidad-anchura de 3:1 para maximizar el perímetro en contacto con el agua, pero las microfresas utilizan canales de perfil cuadrado a velocidades más bajas. Los canales con fondo redondeado facilitan la evacuación de virutas y aumentan el rendimiento.

Decisión: diseño. Elija secciones transversales cuadradas para paquetes limitados por la temperatura máxima de la celda.

Los servicios de mecanizado CNC de cobre proporcionan los conductores de las barras colectoras, mientras que la lámina de aluminio proporciona la trayectoria de contacto de la celda.

Decisión de interfaz de sellado

La norma SAE J1455 regula las pruebas ambientales de los componentes electrónicos del sistema de propulsión.

Decisión: superficie de acoplamiento. El material de interfaz térmica o el relleno de huecos requiere una planitud inferior a 0,05 mm por cada 1000 mm para evitar el aislamiento de aire de las celdas.

Decisión: soldar la zona de soldadura. La soldadura por fricción-agitación (FSW, por sus siglas en inglés), una soldadura de costura en estado sólido, requiere un hombro escalonado sin rebabas. El estampado de chapa metálica no permite canales cerrados, ya que los punzones solo pueden crear canales abiertos.

Los estándares de mecanizado de las carcasas de los motores de vehículos eléctricos se basan en la misma lógica que los del sellado de las camisas de agua . La ingeniería de aligeramiento CNC para la industria automotriz permite obtener secciones de chapa más delgadas. El acabado superficial mediante mecanizado CNC previene la corrosión. En resumen: la planitud y los rebajes evitan las fugas.

Llamadas de especificaciones

1. Especifique una planitud de 0,05 mm/1000 mm de la superficie TIM antes de la publicación de la solicitud de cotización.
2. Se requiere un acabado sin rebabas en los hombros de todas las costuras FSW.

Referencia técnica autorizada: SAE J1455 (Práctica recomendada para el diseño térmico y las pruebas ambientales de componentes electrónicos para sistemas de propulsión de vehículos comerciales).

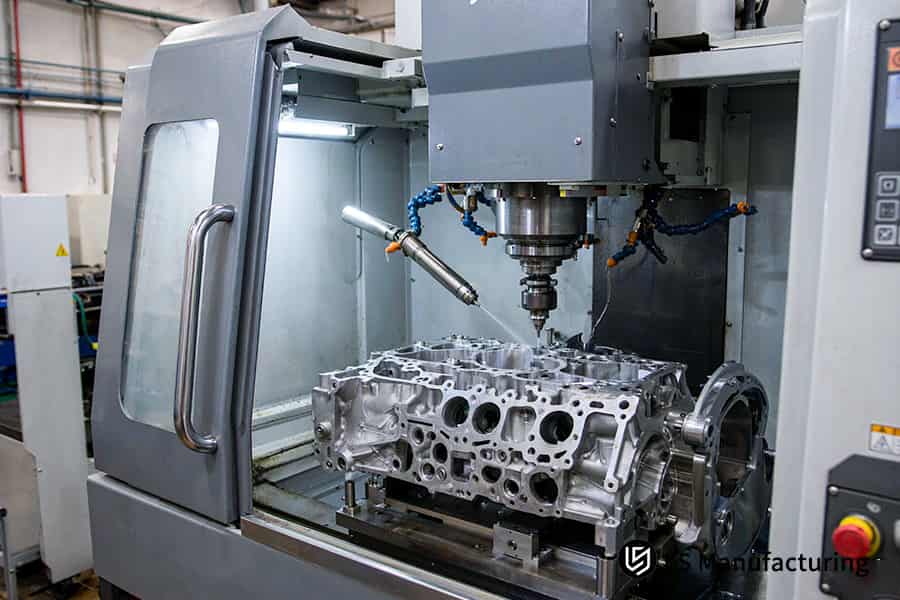

Figura 4: Máquinas de husillo CNC para bloques de motores de automóviles para procesos de mecanizado CNC de automóviles con Ra 3,2 μm.

¿Cómo transforman los requisitos de la norma IATF 16949 los flujos de trabajo de mecanizado CNC?

IATF 16949 es un estándar de calidad para la industria automotriz, donde la repetibilidad del prototipo se transforma en validación de volumen mediante herramientas estadísticas para abordar la desviación del lote en 4 pasos que previenen defectos. Se requiere un Cpk ≥ 1,67 para las dimensiones críticas de seguridad en cada lanzamiento de pieza. Los expedientes PPAP incluyen análisis dimensional para la revisión del OEM.

Marco de ingeniería de calidad de cuatro etapas

Los elementos de la lista de verificación de la solicitud de cotización para el mecanizado CNC aumentan cuando comienzan los procesos automotrices. Los requisitos de mecanizado automotriz de la norma IATF 16949 convierten la fabricación piloto en un proceso auditado que pasa por los siguientes pasos:

• Realice un análisis de modos y efectos de fallas de diseño y proceso (DFMEA/PFMEA) antes de la programación CAM y priorice la distorsión de la abrazadera y la excentricidad de la herramienta en función de su número de prioridad de riesgo (RPN).
• Realizar MSA (análisis del sistema de medición) , con sonda y CMM Gage R&R (repetibilidad y reproducibilidad del calibre) por debajo del 10% del rango de tolerancia.
• Pruebe 125 piezas para comprobar su ajuste crítico y demuestre su capacidad en manguetas o pinzas de freno.
• Presente un portafolio PPAP con estudios dimensionales, certificados metalúrgicos y códigos de programas CNC fijos.

Registro de auditoría contra la deriva del husillo

En el mecanizado CNC para la industria automotriz, las tolerancias geométricas (GD&T) determinan las tolerancias que deben incluirse en la prueba de capacidad de 125 piezas. La desviación causada por el desgaste del husillo modifica las tolerancias entre lotes, y las pruebas de capacidad detectan esta desviación antes de que se generen piezas defectuosas; los talleres de mecanizado de 3 ejes sin documentación de capacidad no pueden demostrar la misma estabilidad.

La norma IATF 16949:2016 establece las cláusulas para los sistemas de gestión de calidad en la industria automotriz. Los ajustes críticos presentan un alto índice de capacidad en comparación con las características generales; las tolerancias de mecanizado de precisión para la industria automotriz pueden soportar el aumento de volumen de producción y superar fácilmente la revisión del fabricante de equipos originales (OEM).

Pasos para la preparación del PPAP

1. Solicite una prueba de repetibilidad y reproducibilidad del sistema de medición (Gage R&R) que esté por debajo del 10 % del rango de tolerancia antes de realizar pedidos de gran volumen.
2. Documente por escrito la versión del programa CNC y exija el registro de revisiones con cada envío.

Referencia técnica autorizada: IATF 16949:2016 (Requisitos del sistema de gestión de la calidad y especificaciones de control para la industria automotriz).

Preguntas frecuentes

1. ¿Por qué son obligatorios los filetes internos en los soportes automotrices mecanizados por CNC?

Al mecanizar una esquina interna con fresas, el radio interior queda idéntico al del filo de corte, sin llegar a ser una esquina perfecta de 90°. El ángulo de contacto cambia drásticamente de 90° a 180° en una esquina interior afilada, lo que provoca un aumento de las fuerzas de corte de 2 a 3 veces y el astillamiento del filo. La adición de redondeos de entre un 10 % y un 20 % mayores que el radio de la fresa permite una interpolación constante del arco de avance. La electroerosión por hilo ya no es necesaria en el fresado.

Fuente de datos: ASME Y14.5-2018.

2. ¿Qué causa las vibraciones en paredes delgadas al mecanizar carcasas de baterías de aluminio para vehículos eléctricos?

Las paredes delgadas, de menos de 1,0 mm de espesor, carecen de la rigidez necesaria para amortiguar las vibraciones causadas por los impactos de los dientes de la fresa. Las frecuencias de los modos mecánicos naturales de las paredes delgadas coinciden con las frecuencias de los impactos de los dientes, generando vibraciones regenerativas autoexcitadas. El acabado superficial se deteriora por debajo de Ra 3,2 μm y se producen microfisuras en la superficie mecanizada.

Fuente de datos: Manual de maquinaria, 31.ª edición, 2020.

3. ¿Cómo elimina el mecanizado CNC de 5 ejes los errores de transferencia de datos en las carcasas de los motores?

Los movimientos simultáneos de cinco ejes hacen girar el material sobre un muñón A/C o B/C, completando ambos lados de los orificios y bridas de los cojinetes en una sola configuración. Se eliminan todas las operaciones de orientación de tres a cuatro piezas, lo que elimina los errores acumulativos de transferencia de datos. La excentricidad radial se mantiene por debajo de 0,010 mm dentro de las cavidades profundas del estator. Tanto el rotor como el estator son concéntricos. El equilibrado NVH comienza con una base libre de ruido.

Fuente de datos: ISO 1101:2017.

4. ¿Puede el mecanizado CNC competir con la fundición a presión de alta presión para la fabricación de piezas de automóviles?

El mecanizado CNC domina los volúmenes inferiores a 10 000 unidades y se mantiene estable hasta que la fundición a presión resulta rentable a partir de las 50 000 piezas. El coste por pieza del mecanizado CNC permanece constante hasta las 50 000 unidades, momento en el que la fundición a presión se vuelve rentable. Las modificaciones de ingeniería posteriores a la entrega se reducen a actualizar los programas sin necesidad de utilizar matrices de acero endurecido.

Fuente de datos: ISO 8062-3:2023.

5. ¿Qué grado de tolerancia estándar se puede lograr de manera realista en las piezas de chasis CNC para automóviles?

Las características mecanizadas generales de las piezas de automoción cumplen con la norma ISO 2768-m (Medio) según el control de proceso habitual. El orificio crítico del cojinete y la ranura de sellado del tren de potencia cumplen con la norma ISO 2768-f (Fino) con una tolerancia de ±0,005 mm. El grado fino se aplica únicamente al dato funcional debido al apriete excesivo. Se requiere un tocho para el grado fino debido a la deriva de la pieza fundida.

Fuente de datos: ISO 2768-1:1989.

6. ¿Por qué se prefiere el aluminio 6061-T6 al acero para las placas de refrigeración líquida de los vehículos eléctricos?

La conductividad térmica del aluminio 6061-T6 es de 167 W/(m·K), aproximadamente diez veces superior a la del acero inoxidable. Permite una rápida disipación del calor en las celdas de la batería, a la vez que reduce el peso en vacío. Su índice de maquinabilidad del 90 % garantiza un menor tiempo de ciclo en los canales de mecanizado profundo. El material en bruto evita la porosidad gaseosa típica de las placas fundidas.

Fuente de datos: ASTM B221M-21.

7. ¿Cuál es el principal inconveniente del excesivo voladizo de la herramienta en el mecanizado de cavidades profundas?

En el mecanizado de cavidades profundas, un voladizo de la herramienta superior a una relación profundidad-diámetro de 4:1 aumenta la deflexión debida al mecanismo de voladizo. La fuerza de corte desvía el vástago de la herramienta, las paredes verticales presentan un defecto de conicidad y el acabado superficial se desvía de las especificaciones del plano. Reducir el voladizo corrige la rectitud de las paredes sin necesidad de operaciones de acabado adicionales.

Fuente de datos: Manual de maquinaria, 31.ª edición, 2020.

8. ¿Cómo verifica la norma IATF 16949 la consistencia del mecanizado CNC de precisión en la industria automotriz?

La norma IATF 16949:2016 exige estudios de capacidad sobre características de seguridad críticas, donde la práctica PPAP establece el índice de capacidad en 1,67 o superior, a partir de un estudio de 125 piezas . La selección de proveedores de mecanizado CNC requiere estudios de capacidad y calibración de calibres MSA , manteniendo la repetibilidad de las mediciones por debajo de una décima parte de la banda de tolerancia. Los programas CNC congelados y sus revisiones generan propiedad intelectual en cada envío.

Fuente de datos: IATF 16949:2016.

Resumen

En cualquier plano de tren motriz de vehículos eléctricos, el grado de tolerancia, el perfil térmico y el peso estructural son mutuamente excluyentes. Las trayectorias de herramientas de cinco ejes, las configuraciones de pared delgada amortiguadas y la inspección con referencia de datos convierten esta exclusividad mutua en un diseño de piezas coherente. El equipo de diseño dispone de un lenguaje común para la selección de materiales, la asignación de tolerancias geométricas y dimensionales (GD&T) y las pruebas de preproducción.

La selección de tolerancias más detallada y el análisis de ajuste de referencias deben abordarse en el siguiente documento de comparación: Tabla de tolerancias ISO 2768: Consejos de DFM para evitar desperdicios en CNC . Los sistemas de referencia para torneado y fresado cumplen con los criterios de prevención de DFM que se indican en el documento. Los planos que salen del sistema CAD con grados de tolerancia generales asignados evitan cualquier problema de interpretación errónea por parte del proveedor.
